矿山电工学试卷A及答案
煤矿电工试题A卷.doc
煤矿电工试题A卷花园煤矿技术比武（矿井维修电工）试卷（A）单位姓名题号 ----- —*分数、填空题:1、《煤矿安全规程》规定：井下供电电压高压不超过10000V,低压不超过1140V,照明、信号、电话和手持式电气设备的供电额定电压不超过127V,远距离控制线路的额定电压不超过36V…2、使用摇表测量绝缘时，测量前必须将被测物切断电源，测量完毕应将被测物充放分电。
摇表摇把在转动时，其端钮间不应短路，而摇测电容器（或相当于电容）时，应在摇把转动的情况下将接线断开，以免造成反充电而损坏仪表。
3、馈出线的电源端均需加装短路保护装置。
低压电动机应备具过负荷和短路、单相断线保护装置。
4、检漏继电器、选择性的检漏保护装置应接在馈电开关的负荷侧。
5、安全电流为 30mA. S,全电压为36V,人体电阻一般为1KQ。
6、电缆探伤操作前后应将待测电缆准备好，并拉好围栏挂好警示牌，且有专人放哨监视，严禁人员靠近。
7、测量绝缘电阻：600V以下的电机用1000V兆欧表，600V以上的用2500V兆欧表，其绝缘电阻值可参照交流电动机标准。
8、凡修补过的屏蔽电缆，必须对屏蔽层测试，如有中断层必须找出断点重新修补处理。
9、当电气设备着火时，应先切断电源。
10、矿井主接地极应设置在井底主、副水仓或集水井内。
二、选择题（1-5为单选，6-10为多选）：1、局部接地极埋设困难时，可用两根长度不得小于（C ）,直径不得小于22mm的镀锌铁管。
A、0. 5mB、0. 7mC、0. 75mD、Im2、大型矿井供电一般采用工级供电方式，下面三个选项中，不属于三级供电内容的是。
（C ）A、地面变电所B、采区变电所C、工作面配电点D、井下中央变电所3、三相负载三角形连接时相电压与线电压（A）。
A、相等B、必2倍C、J3倍4、《煤矿安全规程》规定：井下供电额定电压等级，低压不超过（D ） V。
A、127VB、 36VC、 380VD、 1140V5、铁芯中磁通变化时，在铁芯中产生磁滞损耗及涡流损耗，总称为（B ）。
矿山电工学复习题(含答案)
《矿山电工学》复习题答案第一篇1.电路一般由（电源）、（负载）、开关、导线四部分组成。
2.电路有（闭路）、（断路）、（短路）三种状态。
3.交流电压表及万用表测量交流电压时测得的数值是(有效值)。
4.我国工频交流电的频率是（80HZ ），周期是（0.02S ）。
5.已知某正弦交流电解析式为i=14.14sin（100πt+300）A，则电流的最大值是（14.14）A，有效值是（10）A，频率是（50）Hz，初相是（30°）。
6.正弦交流电的三要素有哪些？答：三要素有：频率幅值初相位。
7.在纯电感电路、纯电容中，电压和电流的相位之间各有什么关系？答：在纯电感电路中，电压的相位超前电流90°；在纯电容中，电压的相位滞后电流90°。
8.采用哪些措施可以提高电路的功率因数？答：合理使用电动机，不用大功率电动机带动小功率的负载，不让电动机空载运行，在感性负载电路两端并联电容器。
9.我国低压三相四线制供电系统中，电源线电压是（380V），相电压是（220V）。
答：10.三相负载作星形连接、三角形连接时，线电压和相电压、线电流和相电流各有什么关系？11.居民低压供电线路采用三相四线制有哪些优点？答：可以得到330V和220V两种等级的电压，可以使得不对称负载的相电压基本对称。
12.在三相星型连接的电路中，如果负载不对称又没有中线，会有什么危害？答：如果负载不对称又没有中线，则阻抗相对小的相电压较低，导致该相的用电设备电压过低不能正常工作；相反，阻抗相对大的相电压较高，导致该相的用电设备烧毁。
13.有两只220V，15W和220V，100W的白炽灯，能不能串联后接入380V的两相电源中？为什么？答：14.已知三相三线制对称负载电路做星形连接，线电压是380V，相电流是10A，每相的功率因数是0.8，试求三相负载取用的总功率是多少？答：15.在线电压为380V的三相三线制对称电源中，接有星形连接的电阻负载，已知：ＲU =ＲV=ＲW=50Ω，试计算相电流、线电流和总功率。

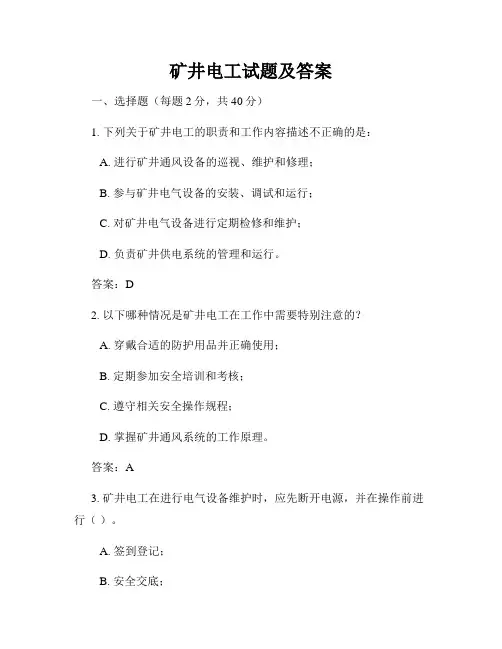

矿井电工试题及答案
矿井电工试题及答案一、选择题（每题2分，共40分）1. 下列关于矿井电工的职责和工作内容描述不正确的是：A. 进行矿井通风设备的巡视、维护和修理；B. 参与矿井电气设备的安装、调试和运行；C. 对矿井电气设备进行定期检修和维护；D. 负责矿井供电系统的管理和运行。
答案：D2. 以下哪种情况是矿井电工在工作中需要特别注意的？A. 穿戴合适的防护用品并正确使用；B. 定期参加安全培训和考核；C. 遵守相关安全操作规程；D. 掌握矿井通风系统的工作原理。
答案：A3. 矿井电工在进行电气设备维护时，应先断开电源，并在操作前进行（）。
A. 签到登记；B. 安全交底；C. A、B两项；D. 以上都不是。
答案：B4. 对于矿井电工的安全操作规程，下列说法中错误的是：A. 在工作中，不得违章操作和违反规定；B. 在电工作业时，要穿戴符合规定的工作服和用品；C. 对危险电气设备的检修、改装和操作，可由电工个人负责；D. 在发现电气事故或隐患时，要及时向上级报告。
答案：C5. 矿井电工检修不能公开让其他人员进入作业现场的原因是：A. 检修过程需要保护作业现场的安全和隐私；B. 检修过程需要专业技术和知识的指导；C. 检修过程会产生电器维修垃圾和废弃杂物；D. 检修过程可能造成工作中断和生产停顿。
答案：A二、判断题（每题2分，共20分）1. 矿井电工在工作中要注意自身安全，合理选用适当的工具和器材。
正确/错误答案：正确2. 矿井电工在进行电气设备巡视时，只需通过目视检查即可。
正确/错误答案：错误3. 矿井电工在工作中发现电气事故时，应及时采取措施消除隐患。
正确/错误答案：正确4. 矿井电工在工作前应穿戴防静电工作服和绝缘鞋。
正确/错误答案：错误5. 矿井电工在进行电气设备维修时，必须使用带电检修工具。
正确/错误答案：错误三、简答题（每题10分，共30分）1. 矿井通风设备的巡视、维护和修理有哪些主要内容？答案：矿井通风设备的巡视、维护和修理的主要内容包括：- 定期巡视通风设备的运行状况，例如风机、风门等；- 清洁和更换通风设备的滤网和过滤器；- 检查通风设备的电气连接和线路的接地情况；- 调整通风设备的风量和风速，确保通风系统的正常运行。
大学矿山电工学考试题库
大学矿山电工学考试题库# 大学矿山电工学考试题库一、选择题1. 矿山电工学中，安全电压通常是指不高于多少伏的电压？A. 36VB. 220VC. 380VD. 1000V2. 在矿山中，电气设备的接地电阻应小于多少欧姆？A. 4ΩB. 10ΩC. 20ΩD. 30Ω3. 以下哪种设备不适用于矿山环境？A. 防爆型电动机B. 防水型开关C. 普通照明灯具D. 密封型变压器4. 矿山电工在进行电气设备检修时，应遵循的首要原则是什么？A. 断电操作B. 快速维修C. 节约成本D. 个人安全5. 矿山电气设备的防护等级通常用IP表示，其中IP54的含义是什么？A. 防尘和防溅水B. 防尘和防喷水C. 防尘和防雨D. 防尘和防浸水二、填空题1. 矿山电工学中，________是指在特定条件下，人体可以安全接触的电压。
2. 矿山电气设备必须具备的三大特性包括：________、________和________。
3. 电气设备的接地是为了________，同时也是为了________。
4. 矿山电工在进行设备检修时，必须先________，确保安全。
5. IP54防护等级的设备可以防止________和________。
三、简答题1. 简述矿山电工在进行电气设备检修时的基本步骤和注意事项。
2. 阐述矿山电气设备接地的重要性及其作用。
3. 解释什么是电气设备的防护等级，以及不同防护等级的含义。
四、计算题1. 假设有一个矿山电动机，其额定功率为10kW，额定电压为380V，求其额定电流。
2. 如果该电动机的效率为85%，求其实际消耗的功率。
五、案例分析题1. 某矿山发生电气设备故障，导致整个矿区停电。
请分析可能的原因，并提出相应的排查和修复步骤。
2. 描述一个矿山电工在遇到紧急情况时，应如何快速有效地进行应急处理。
六、论述题1. 论述矿山电工在保障矿山安全生产中的作用和重要性。
2. 探讨矿山电气设备维护与安全管理的最佳实践。
矿山电工学期末考试题库
矿山电工学期末考试题库一、选择题（每题2分，共20分）1. 矿山电工学中，三相交流电的相序通常指的是（）。
A. 电压的相序B. 电流的相序C. 电压和电流的相序D. 以上都不是2. 在矿山电气设备中，接地线的作用是（）。
A. 传输电能B. 保护人身安全C. 连接设备D. 调节电压3. 矿井中常用的防爆电气设备类型是（）。
A. 隔爆型B. 增安型C. 正压型D. 所有上述类型4. 以下哪个不是矿山电气设备的保护措施？（）A. 短路保护B. 过载保护C. 绝缘保护D. 无功补偿5. 矿井供电系统中，变压器的主要作用是（）。
A. 改变电压B. 改变电流C. 改变功率D. 隔离电源6. 矿井中的照明电路通常采用（）。
A. 交流电B. 直流电C. 脉冲电D. 无线电能传输7. 矿井中使用的电缆，其绝缘材料应具备哪些特性？（）A. 耐高温B. 耐潮湿C. 耐化学腐蚀D. 所有上述特性8. 在矿井中，电气设备的接地电阻应不大于（）。
A. 1ΩB. 4ΩC. 10ΩD. 20Ω9. 矿井中的电气控制系统通常采用哪种控制方式？（）A. 手动控制B. 自动控制C. 遥控D. 所有上述方式10. 矿井中使用的电气设备，其防护等级至少应达到（）。
A. IP44B. IP54C. IP65D. IP68二、判断题（每题1分，共10分）1. 矿井中的电气设备必须具备防爆功能。
（）2. 矿井中的照明电路可以使用直流电。
（）3. 矿井中的电气设备接地是为了提供稳定的电压。
（）4. 矿井中的电缆绝缘材料不需要耐潮湿。
（）5. 矿井中的电气控制系统只能采用手动控制。
（）6. 矿井中的电气设备接地电阻越小越好。
（）7. 矿井中的电气设备防护等级越高，其防护性能越好。
（）8. 矿井中的电气设备不需要定期进行维护和检查。
（）9. 矿井中的电气设备可以不进行短路保护。
（）10. 矿井中的电气设备不需要进行过载保护。
（）三、简答题（每题5分，共20分）1. 简述矿井中电气设备接地的重要性。

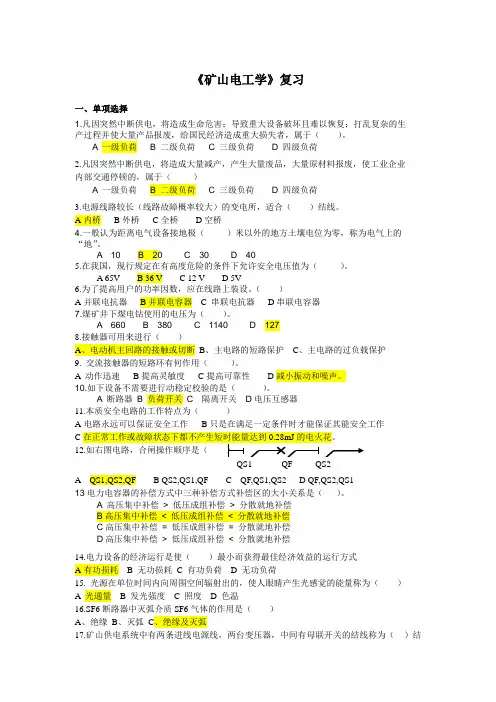

矿山电工学复习及答案
《矿山电工学》复习一、单项选择1.凡因突然中断供电，将造成生命危害；导致重大设备破坏且难以恢复；打乱复杂的生产过程并使大量产品报废，给国民经济造成重大损失者，属于（）。
A 一级负荷B 二级负荷C 三级负荷D 四级负荷2.凡因突然中断供电，将造成大量减产，产生大量废品，大量原材料报废，使工业企业内部交通停顿的，属于（）A 一级负荷B 二级负荷C 三级负荷D 四级负荷3.电源线路较长（线路故障概率较大）的变电所，适合（）结线。
A内桥B外桥C全桥D空桥4.一般认为距离电气设备接地极（）米以外的地方土壤电位为零，称为电气上的“地”。
A 10B 20C 30D 405.在我国，现行规定在有高度危险的条件下允许安全电压值为（）。
A 65VB 36 VC 12 VD 5V6.为了提高用户的功率因数，应在线路上装设。
（）A并联电抗器B并联电容器 C 串联电抗器D串联电容器7.煤矿井下煤电钻使用的电压为（）。
A 660B 380C 1140D 1278.接触器可用来进行（）A、电动机主回路的接触或切断B、主电路的短路保护C、主电路的过负载保护9. 交流接触器的短路环有何作用（）。
A 动作迅速B提高灵敏度C提高可靠性D减小振动和噪声。
10.如下设备不需要进行动稳定校验的是（）。
A 断路器B 负荷开关C 隔离开关D电压互感器11.本质安全电路的工作特点为（）CA QS1,QS2,QFB QS2,QS1,QFC QF,QS1,QS2D QF,QS2,QS113电力电容器的补偿方式中三种补偿方式补偿区的大小关系是（）。
A 高压集中补偿> 低压成组补偿> 分散就地补偿B高压集中补偿< 低压成组补偿< 分散就地补偿C高压集中补偿= 低压成组补偿= 分散就地补偿D高压集中补偿> 低压成组补偿< 分散就地补偿14.电力设备的经济运行是使（）最小而获得最佳经济效益的运行方式A有功损耗 B 无功损耗C 有功负荷 D 无功负荷15. 光源在单位时间内向周围空间辐射出的，使人眼睛产生光感觉的能量称为（）A 光通量B 发光强度C 照度D 色温16.SF6断路器中灭弧介质SF6气体的作用是（）A、绝缘B、灭弧C、绝缘及灭弧17.矿山供电系统中有两条进线电源线，两台变压器，中间有母联开关的结线称为（）结线方式。
矿山电工学试卷及答案(矿大)
1. 下列不属于控制电器的是（ A ）A.断路器B.接触器C.继电器D.按钮2.下列煤矿电力用户中，重要程度最低的的负荷（ A ）A.照明B.提升C.通风D.排水3.下列设备中能用来切断负荷电流但不能切断短路电流的是（D ）A.油断路器B.隔离开关C.SF6断路器D.负荷开关4.下列关于触电的说法中正确的是（ B ）A.在接触到同样的触电电流，直流相比交流更危险；B.煤矿井下低压电网的人身触电属于单相漏电故障；C.同样条件下，人身通过50mA的电流0.1s比通过30mA的电流1s更危险。
D.一般来讲，电击比电伤对人身的伤害要小一些。
5.通常用来选择和校验高压断路器的切断故障电流能力的参数为：（B ）A.单相接地短路电流B.短路容量C.两相短路电流D.短路电压6.一熔断器的额定电流为500A，则其内可装入的熔体为（ A ）A.额定电流为400A的熔体B.额定电流为600A的熔体C.额定电流为750A的熔体D.额定电流为800A的熔体7.下列保护中不属于矿井三大保护的是（ C ）A.漏电保护B.过流保护C.过压保护D.保护接地8.下列漏电保护方式中，对各种漏电故障都能够可靠动作的是（C ）A.零序功率方向式漏电保护B.零序电流方向式漏电保护C.附加直流电源检测式漏电保护D.零序电压式漏电保护9.下述选项不属于煤矿电费组成的是（ A ）A. 吨煤电费B.力率调整电费C.基本电费D.流动电费10.煤矿井下向固定电气设备供电一般采用（ A ）A.铠装电缆B.架空线C.一般型橡套电缆D.屏蔽型橡套电缆11.下述结线方式中，（ C ）是无备用系统结线。
A.单母线分段结线B.外桥结线C.单母线不分段结线D.全桥结线12.外桥结线相对于内桥结线的优点是（ B ）A.结线简单B.切换变压器容易C.切换线路容易D.供电可靠性高二、填空题（每空1分，共10分，答案写在空格处）13.煤矿井下高压电缆的电压等级主要有 6 kV和 10 kV。
煤矿电工试题及答案
煤矿电工试题及答案第一部分：选择题1. 煤矿电工应该具备的基本技能包括：A. 电气知识B. 安全操作技能C. 故障排除能力D. 非电工作技能答案：A、B、C、D2. 在煤矿电工作业中，以下哪项是必要的安全措施？A. 穿戴隔爆工具B. 使用防爆手套C. 进行安全接地D. 佩戴防护眼镜答案：A、C3. 在电气设备的维修保养中，以下哪个步骤是正确的？A. 不需要事先停电，直接进行维修B. 先关掉所有的电源开关，再进行维修C. 只要确保自己不接触电器元件，不需要关心电源开关情况D. 使用湿手进行维修答案：B4. 煤矿电工应该做到的电气设备维修保养管理工作有：A. 定期巡检B. 及时处理设备异常情况C. 预防性维护D. 备份重要设备数据答案：A、B、C、D5. 在遇到煤矿电气故障时，以下哪个步骤是正确的？A. 直接修理故障设备B. 立即报告上级主管C. 先自己排查故障原因D. 尝试随意更换元件以解决故障答案：C、B第二部分：填空题1. 煤矿电工应该知道的电气事故应急处理步骤包括：先确保人身安全，然后_____________。
答案：切断电源，报告上级主管2. 煤矿电工应该具备的电气基础知识包括：电流、电压、电阻之间的关系由_____________定律描述。
答案：欧姆3. 煤矿电工操作过电气设备后，应该_____________。
答案：清理现场、归位工具、关闭设备4. 煤矿电工在操作隔爆工具时，需要确保其有效性，如发现损坏应及时_____________。
答案：更换或修理5. 煤矿电工应该按照规定周期对电气设备进行_____________。
答案：维护、检修、保养第三部分：问答题1. 请简述煤矿电工应该具备的安全操作技能有哪些？答案：煤矿电工应具备正确的安全操作技能，包括但不限于：穿戴隔爆工具，完善的防护措施，正确使用防护设备，熟悉安全操作规程，正确使用工具设备，严格遵守安全操作规定等。
2. 请说明在电气设备维修保养过程中的安全措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿山电工学A卷
一、单项选择题（每题1分，共12分，答案写在括号内）
1.煤矿电力负荷中，矿井通风设备属于（ A ）
A.一级负荷
B.二级负荷
C.三级负荷
D.以上的全部
2.深井供电系统的主要特征是（ C ）
A.必须用电缆供电
B.采区是低压供电
C.高压电能直接送到采区
D.电缆经过井筒
3.我国煤矿井下电网普遍采用的中性点运行方式为（ D ）
A.中性点直接接地
B.中性点经消弧线圈接地
C.中性点经小电阻接地
D.中性点不接地或高阻接地
4.下列类型的高压开关设备中不具有灭弧功能的为（ B ）
A.断路器
B.隔离开关
C.负荷开关
D.熔断器
5.煤矿井下低压电网发生单相直接接地故障，其故障类型属于（ A ）故障。
A.漏电
B.短路
C.过流
D.断相
6.进行短路保护整定灵敏度校验要利用到的短路电流参数为（ C ）
A.最小三相短路电流
B.最大两相短路电流
C.最小两相短路电流
D.最大三相短路电流
7.一熔断器的额定电流为200A，则其内不可装入的熔体为（ D ）
A.额定电流为100A的熔体
B.额定电流为200A的熔体
C.额定电流为160A的熔体
D.额定电流为350A的熔体
8.下列保护中属于矿井三大保护的是（ B ）
A. 欠压保护
B. 过流保护
C.失压保护
D.保护接零
9.下列漏电保护方式中，能够对三相对称漏电故障可靠动作的是（ A ）
A.附加直流电源检测式漏电保护
B.旁路接地式漏电保护
C.零序功率方向式漏电保护
D.零序电压式漏电保护
10. 下述结线方式中，供电可靠性最差的是（ D ）
A. 全桥结线
B.外桥结线
C.内桥结线
D. 单母线不分段结线
11.交流接触器的短路环的作用是（ B ）
A.用来将交流电流短路
B.消除交流接触器的抖动和噪声
C.灭弧的作用
D.防止过电压
12.电力负荷的分级依据是（ A ）
A.供电可靠性要求
B.供电电压要求
C.供电安全性要求
D.供电质量要求
二、填空题（每空1分，共10分，答案写在空格处）
13.电力系统中通常将电压在 1KV 以下的电力网称为低压电网。
14.由于短路电流的力效应一般在选择电气设备时需要对其进行的稳定性校验称为
动稳定校验。
15.矿用隔爆设备的外壳必须具有隔爆型性和耐爆性性。
16.电力部门对煤矿6kV高压电网供电的功率因数要求是不低于。
17.煤矿安全规程规定，井下接地网上任一点测得的接地电阻不得超过 2 欧。
18.井下低压电网发生的漏电故障大多数为单相漏电故障。
19.采用单回路供电的负荷一般为一级负荷。
20.桥式结线的“桥”是由断路器和隔离开关组成的。
三、简答题（简要回答，每题6分，共36分，答案写在答题纸上）
21.对井下漏电保护有哪些基本要求
答：漏电保护的基本要求是保护全面、安全、可靠、动作灵敏、具有选择性
22.简述浅井供电系统的特征，并简述一种这种系统的一般模式`。
答：1）特征：采区用电是从地面向井下钻眼来提供的。
2）一般模式（任意一种）：依据用电情况和井深，从供电的技术经济合理考虑有三种模式
（1）对于采区距井底车场较远（>2km）、井下负荷小、涌水量不大的矿井，可经架空线路，将6～10kV高压电由地面变电所送至与采区位置相应的地面变电亭，再降压至380或660V，再沿钻眼送至井下采区变电所。
（高压电能不下井）
（2）当采区负荷小而井底车场负荷大时，对井底车场的供电，可沿井筒敷设高压下井电缆供电；对采区的供电，可沿钻眼敷设低压电缆提供。
（井底车场高压供电）（3）对采区巷道很长、负荷又大，为保证正常电压，可经高压架空线路，将电能送至与采区对应位置的配电点，沿钻眼敷设高压电缆，向井下采区变电所供电，再由该变电所降压，向工作面提供低压电力。
（井下均为高压供电）
23.矿用防爆型电气设备按防爆原理的不同有哪些类型
答：增安型、隔爆型、本安型、充油型、正压型、特殊型
24.写出三种人工补偿提高功率因数的方法
答：并联电容器组、同步调相机、静止无功补偿器、进相机（任意三个即可）
25.矿山供电采用深井/浅井/平硐供电方式取决于哪些因素
答：矿井供电方式取决于矿区范围、机械化方式、矿层结构、采煤方法、矿层埋藏深度、矿井涌水量大小等因素。
26.请说明提高功率因数的意义。
答:（1）实现电气设备容量的充分利用；（2）减少线路功率损失；（3）减少线路电压损失，提高电压质量。
四、分析题（12分，答案写在答题纸上）
27. 如图为QC83-80隔爆磁力起动器的远方控制结线图，但由于工作人员失误，2－PE间的连片没有取下，请分析由此而出现的异常操作现象。
答：异常现象：不能实现远方停止操作。
原因：按如图结线，闭合QS 隔离开关，按下2ST 按钮，则接通控制回路：
2STP
T(4)
1STP KM 2ST (9)2T PE
→→→→
→→-
则线圈KM 中有电流，闭合主接点KM1，电动机运行，同时KM2接通自保，松开2ST 后设备可继续运行。
自保回路：
2STP
T(4)1STP KM KM2
(9)2T PE
→→→→→→-
由于远方停止按钮2STP 与2-PE 连片并联，按下2STP 无法切断控制回路，造成远方停止失效，但可以就地停止。
五、计算题（每题10分，共30分，答案写在答题纸上）
28.井下额定电压660V 电网等效电路如图，若每相对地绝缘电阻均为r ，电网对地分布电容忽略不计，欲使发生人身单相触电时人身触电电流不超过极限电流，则r=
解： 1Im 0.03r 35105Vl a A Rma r ==≤⇒≥Ω+∑
29. 某采煤工作面负荷参数如下表：
需用系数为k de =+ΣP N ，加权平均效率为cos ψwm =，若采用一台移动变电站为这些负解：
0.40.6max/0.40.6200/616.60.5946616.60.5946/0.7523.7kV A
cos N N wm
Kde P P P Kde Sca ϕ=+⨯∑=+⨯=∑⋅==⨯=⋅
所以选择最合适的移动变电站型号为KSGZY-630/6型
30. 某供电系统结线图如图所示，各元件参数已经在图中示出。
求S 点的三相短路电
流Is (3)。
其中高压架空线x 01=Ω/km, 电缆线x 02=Ω/km 。
（架空线并列运行）
TM Var.1=37kV
22
2
20122
T s T 02(3)1ar.210.5sy'0.1103br 1000
ar2w1'1()0.411(10.5/37)0.3543ar1
ar.210.5%0.040.91884.8w220.0810.080.11030.3543/20.91880.08 1.2863
s l V X S V X x L V V X v S X x L X V I X ∑∑===Ω
=⨯⨯=⨯⨯=Ω
==⨯=Ω=⨯=⨯=Ω
=+++=Ω=
= 4.713kA =。
