(完整版)高中物理电学实验
高中物理电学实验专题(含答案)
物理电学实验专题一、伏安法测电阻及拓展1.下表中选出适当的器材，试设计一个测量阻值约为15k Ω的电阻的电路。
要求方法简捷，R X 两端电压能从0开始变化，要求有尽可能高的精确度。
电流表A 1：量程1mA 内阻约50Ω； 电流表A 2：量程300A μ 内阻约300Ω 电流表A 3：量程100A μ 内阻约500Ω；电压表V 1：量程10V 内阻约15K Ω 固定电阻：R 0=9990Ω； 电流表G ：I g =300A μ、R g =10Ω。
滑动变阻器R 1： 阻值约50Ω；额定电流为1A滑动变阻器R 2： 阻值约100K Ω 额定电流为0.001A 电池组：E=3V ；内阻小但不可忽略； 开关，导线若干2. 两块电压表测电阻用以下器材测量一待测电阻R x 的阻值（900～1000Ω）： 电源E ，具有一定内阻，电动势约为9.0V ； 电压表V 1，量程为1.5V ，内阻r 1＝750Ω； 电压表V 2，量程为5V ，内阻r 2＝2500Ω； 滑线变阻器R ，最大阻值约为100Ω； 单刀单掷开关K ，导线若干。
（1）测量中要求电压表的读数不小于其量程的31，试画出测量电阻R x 的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。
（2）根据你所画的电路原理图在题给的实物图上画出连线。
（3）若电压表V 1的读数用U 1表示，电压表V 2的读数用U 2表示，则由已知量和测得量表示R x 的公式为R x ＝_________________。
3. 两块电流表测电阻从下表中选出适当的实验器材，设计一电路来测量电流表A 1的内阻r 1。
要求方法简捷，有尽可能高的测量精度，并能测得多组数据。
器材代号 规格 电流表（A 1） 量程100mA ，内阻r 1待测（约40Ω） 电流表（A 2） 量程500uA ，内阻r 2＝750Ω 电压表（V ） 量程10V ，内阻r 3=10k Ω 电阻（R 1） 阻值约100Ω，作保护电阻用 滑动变阻器（R 2） 总阻值约50Ω 电池（E ） 电动势1.5V ，内阻很小开关（K ）导线若干（1）画出电路图，标明利用器材的代号。
高三物理电学实验

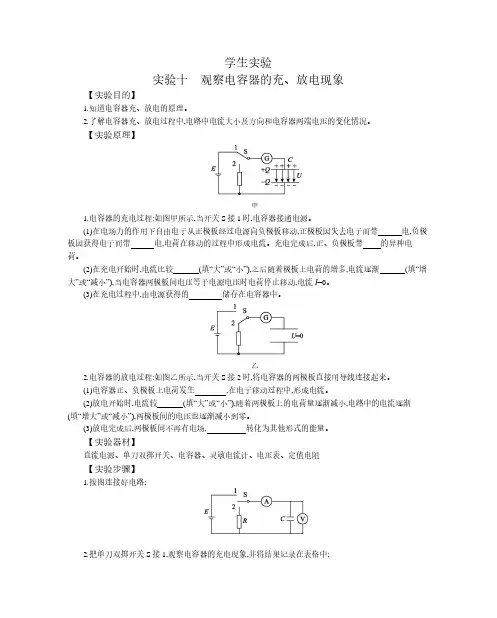

学生实验实验十观察电容器的充、放电现象【实验目的】1.知道电容器充、放电的原理。
2.了解电容器充、放电过程中,电路中电流大小及方向和电容器两端电压的变化情况。
【实验原理】甲1.电容器的充电过程:如图甲所示,当开关S接1时,电容器接通电源。
(1)在电场力的作用下自由电子从正极板经过电源向负极板移动,正极板因失去电子而带电,负极板因获得电子而带电,电荷在移动的过程中形成电流。
充电完成后,正、负极板带的异种电荷。
(2)在充电开始时,电流比较 (填“大”或“小”),之后随着极板上电荷的增多,电流逐渐 (填“增大”或“减小”),当电容器两极板间电压等于电源电压时电荷停止移动,电流I=0。
(3)在充电过程中,由电源获得的储存在电容器中。
乙2.电容器的放电过程:如图乙所示,当开关S接2时,将电容器的两极板直接用导线连接起来。
(1)电容器正、负极板上电荷发生,在电子移动过程中,形成电流。
(2)放电开始时,电流较 (填“大”或“小”),随着两极板上的电荷量逐渐减小,电路中的电流逐渐(填“增大”或“减小”),两极板间的电压也逐渐减小到零。
(3)放电完成后,两极板间不再有电场,转化为其他形式的能量。
【实验器材】直流电源、单刀双掷开关、电容器、灵敏电流计、电压表、定值电阻【实验步骤】1.按图连接好电路;2.把单刀双掷开关S接1,观察电容器的充电现象,并将结果记录在表格中;3.将单刀双掷开关S 接2,观察电容器的放电现象,并将结果记录在表格中;4.记录好实验结果,关闭电源。
【注意事项】1.实验要在干燥的环境中进行。
2.电流表要选用小量程的灵敏电流计。
3.实验中,要选择容量大些的电容器。
4.在做放电实验时,要在电路中串联一个阻值较大的电阻,以免烧坏电流表。
【问题与讨论】1.在电容器充、放电过程中,极板间的电场强度如何变化?2.为了便于观察,可以采用哪些办法延长充、放电的时间?【巩固练习】1.如图所示实验中,关于平行板电容器的充、放电,下列说法正确的是 ( )A.开关接1时,平行板电容器充电,且上极板带正电B.开关接1时,平行板电容器充电,且上极板带负电C.开关接2时,平行板电容器充电,且上极板带正电D.开头接2时,平行板电容器充电,且上极板带负电2.据某媒体报道,科学家发明了一种新型超级电容器,能让手机在几分钟内充满电。
(完整word版)高中物理电学实验：电表的改装
实验：把电流表改装成大量程电流表和电压表弥勒市第四中学 张辉一、实验目的：1、用半偏法测电流表的内阻2、将电流表改装为电压表二、实验仪器电流计（表头） 滑动变阻器 开关 电阻箱 电源 导线若干三、实验原理电表在电学测量中有着广泛的应用，因此如何了解电表和使用电表就显得十分重要。
电流计（表头）由于构造的原因，一般只能测量较小的电流和电压，如果要用它来测量较大的电流或电压，就必须进行该装，以扩大其量程。
万用表的原理就是对微安表头进行多量程改装而来，在电路的测量和故障检测中得到了广泛的应用。
常见的磁电式电流计主要由放在永久磁场中的由细漆包线绕制的可以转动的线圈、用来产生机械反力矩的游丝、指示用的指针和永久磁铁所组成。
当电流通过线圈时，载流线圈在磁场中就产生一磁力矩M 磁，使线圈转动并带动指针偏转。
线圈偏转角度的大小与线圈通过的电流大小成正比，所以可由指针的偏转角度直接指示出电流值。
用Ig 表示电流计（表头）的满偏电流，Ug 表示电流计（表头）的满偏电压，Rg 表示电流计的内阻，则Ug=IgRg 即：满偏电压等于满偏电流与内阻的乘积。
1、把内阻为Rg ，满偏电流为Ig 的电流计改装成量程为U 的电压表。
所谓改装成量程为U 的电压表，其实质就是在电流计的两端加上U 的电压电流计刚好满偏，如图1所示为即将要改装的电流计，但是我们不能直接把电压U 加在电流计两端，因为电流计的满偏电压Ug=IgUg 非常小会烧坏电流计。
为了使电流计两端加上U 的电压而使电流计刚好满偏，得在电流计上串联一个电阻R 来分压，如图2所示当串联一个电阻R 后，在电流计G 和R 电阻的两端加上U 的电压，在R 的阻值为某一值时，电流计G 两端的电压刚好为满偏电压Ug ，那么如图3所示 虚线框内电流计和电阻R 就可以看成是一个量程为U 的电压表。
R=3、把内阻为Rg ，满偏电流为Ig 的电流计改装成量程为I 的电流表，所谓改装成量程为I 的电流表，其实质就是在电流计的两端加上I 的电流，电流计刚好满偏，如图1所示为即将要改装的电流计，但是我们不能直接把电流I 加在电流计两端，因为电流计的满偏电流Ig 非常小会烧坏电流计，为了使电流计两端加上电流IIg Rg 图1Ig Rg R 图2 图3而使电流计满偏，得在电流计上并联上一个电阻R 来分流，如图4所示，当并联一个电阻R 后，在电流计G 和R 电阻的两端加上I 的电流，在R 的阻值为某一值时，电流计G 两端的电流刚好为满偏电流Ig ，那么如图5所示 虚线框内电流计和电阻R 就可以看成是一个量程为I 的电流表。
(完整版)高中物理电学学实验测量金属丝的电阻率(实验+练习)
测定金属的电阻率一、仪器的实验1、螺旋测微器(1)构造：如图甲，S为固定刻度，H为可动刻度．(2)原理：可动刻度H上的刻度为50等份，旋钮K每旋转一周，螺杆P前进或后退0.5 mm，则螺旋测微器的精确度为0.01 mm.甲乙(3)读数①测量时被测物体长度的半毫米数由固定刻度读出，不足半毫米部分由可动刻度读出．②测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01 (mm)③如图乙所示，固定刻度示数为2.0 mm，不足半毫米，从可动刻度上读的示数为15.0，最后的读数为：2.0 mm＋15.0×0.01 mm＝2.150 mm.2．游标卡尺(1)构造(如图所示)：主尺、游标尺(主尺和游标尺上各有一个内外测量爪)、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉．(2)用途：测量厚度、长度、深度、内径、外径．(3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，见下表：(4)读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋K×精确度)mm.3．常用电表的读数对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流值，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．(1)0～3 V的电压表和0～3 A的电流表读数方法相同，此量程下的精确度分别是0.1 V 或0.1 A，看清楚指针的实际位置，读到小数点后面两位．(2)对于0～15 V量程的电压表，精确度是0.5 V，在读数时只要求读到小数点后面一位，即读到0.1 V.(3)对于0～0.6 A量程的电流表，精确度是0.02 A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01 A.二、实验目的1．掌握电流表、电压表和滑动变阻器的使用方法．2．掌握螺旋测微器和游标卡尺的使用和读数方法．3．会用伏安法测电阻，进一步测定金属的电阻率．三、实验原理用电压表测金属丝两端的电压，用电流表测金属丝的电流，根据R x ＝U I 计算金属丝的电阻R x ，然后用毫米刻度尺测量金属丝的有效长度l ，用螺旋测微器测量金属丝的直径d ，计算出金属丝的横截面积S ；根据电阻定律R x ＝ρl S ，得出计算金属丝电阻率的公式ρ＝R x S l ＝πd 2U 4lI. 四、实验器材被测金属丝，直流电源(4 V)，电流表(0～0.6 A)，电压表(0～3 V)，滑动变阻器(50 Ω)，开关，导线若干，螺旋测微器，毫米刻度尺．五、实验步骤1．用螺旋测微器在被测金属丝的三个不同位置各测一次直径，求出其平均值d .2．按实验原理图连接好用伏安法测电阻的实验电路．3．用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量3次，求出其平均值l .4．把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合电键S ，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I 和U 的值，填入记录表格内，断开电键S ，求出导线电阻R x 的平均值．5．整理仪器．六、数据处理1．在求R x 的平均值的两种方法(1)第一种是用R x ＝UI算出各次的数值，再取平均值．(2)第二种是用U －I 图线的斜率求出． 2．计算电阻率：将记录的数据R x 、l 、d 的值代入电阻率计算公式ρ＝R x S l ＝πd 2U 4lI. 七、误差分析1．金属丝直径、长度的测量带来误差．2．若为内接法，电流表分压，若为外接法，电压表分流．八、注意事项1．测量直径应在导线连入电路前进行，测量金属丝的长度，应在连入电路后拉直的情况下进行．2．本实验中被测金属丝的阻值较小，故采用电流表外接法．3．电流不宜太大(电流表用0～0.6 A 量程)，通电时间不宜太长，以免金属丝温度升高，导致电阻率在实验过程中变大．九、练习巩固1.某同学测量一段长度已知的电阻丝的电阻率．实验操作如下：（1）螺旋测微器如图1所示．在测量电阻丝直径时，先将电阻丝轻轻地夹在测砧与测微螺杆之间，再旋动________（选填“A”“B”或“C”），直到听见“喀喀”的声音，以保证压力适当，同时防止螺旋测微器的损坏．（2）选择电阻丝的________（选填“同一”或“不同”）位置进行多次测量，取其平均值作为电阻丝的直径．（3）图甲2中R x，为待测电阻丝．请用笔画线代替导线，将滑动变阻器接入图2乙图实物电路中的正确位置．（4）为测量R，利用图2甲图所示的电路，调节滑动变阻器测得5组电压U1和电流I1的值，作出的U1–I1关系图象如图3所示．接着，将电压表改接在a、b两端，测得5组电压U2和电流IU2/V0.501.021.542.052.55I2/mA20.040.060.080.0100.0请根据表中的数据，在方格纸上作出U2–I2图象．（5）由此，可求得电阻丝的R x=________Ω．根据电阻定律可得到电阻丝的电阻率．2.（1）读出图中游标卡尺和螺旋测微器的读数：图a的读数为________cm．图b读数为________cm．（2）如图所示，甲图为一段粗细均匀的新型导电材料棒，现测量该材料的电阻率。
(完整版)高中物理经典电学实验题(全)
八、电学实验题集粹（33个）1．给你一只内阻不计的恒压电源，但电压未知，一只已知电阻Ｒ，一只未知电阻Ｒｘ，一只内阻不计的电流表但量程符合要求，以及开关、导线等，用来测Ｒｘ接在该恒压电源上时的消耗功率Ｐｘ，画出测量线路图并写出简要测量步骤，以及Ｐｘ的表达式．2．如图3－94所示是研究闭合电路的内电压、外电压和电源电动势间关系的电路．（1）电压表Ｖ的（填“正”或“负”）接线柱应接在电源正极Ａ上，电压表Ｖ′的（填“正”或“负”）接线柱应接在探针Ｄ上．（2）当滑片Ｐ向右移动时，Ｖ′的示数将（填“变大”、“变小”或“不变”）．图3－94 图3－953．有一只电压表，量程已知，内阻为ＲＶ，另有一电池（电动势未知，但不超过电压表的量程，内阻可忽略）．请用这只电压表和电池，再用一个开关和一些连接导线，设计测量某一高值电阻Ｒｘ的实验方法．（已知Ｒｘ的阻值和ＲＶ相差不大）（1）在如图3－95线框内画出实验电路．（2）简要写出测量步骤和需记录的数据，导出高值电阻Ｒｘ的计算式．4．在“测定金属的电阻率”的实验中，用电压表测得金属丝两端的电压Ｕ，用电流表测得通过金属丝中的电流I，用螺旋测微器测得金属的直径ｄ，测得数据如图3－96（1）、（2）、（3）所示．请从图中读出Ｕ＝Ｖ，Ｉ＝Ａ，ｄ＝ｍｍ．图3－965．如图3－97所示，是一根表面均匀地镀有很薄的发热电阻膜的长陶瓷管，管长Ｌ约40ｃｍ，直径Ｄ约8ｃｍ．已知镀膜材料的电阻率为ρ，管的两端有导电箍Ｍ、Ｎ，现有实验器材：米尺、游标卡尺、电压表、电流表、直流电源、滑动变阻器、开关、导线若干根，请你设计一个测定电阻膜膜层厚度ｄ的实验，实验中应该测定的物理量是，计算镀膜膜层厚度的公式是．图3－976．用万用表的欧姆挡测电阻时，下列说法中正确的是．（填字母代号）Ａ．万用电表的指针达满偏时，被测电阻值最大Ｂ．万用电表的指针指示零时，说明通过被测电阻的电流最大Ｃ．测电阻前，把面板上的选择开关置于相关的欧姆挡上，将两表笔的金属杆直接短接，调整欧姆挡的调零旋钮使指针指在电流的最大刻度处Ｄ．用欧姆表的Ｒ×10Ω挡时，指针指在刻度20～40的正中央，则被测电阻的阻值为300ΩＥ．测量前，待测电阻应跟别的元件和电源断开Ｆ．用欧姆表的Ｒ×100Ω挡测电阻时，若指针指在零处附近，则应换用Ｒ×1ｋΩ挡7．在“测定金属的电阻率”的实验中，电阻丝的电阻值约为40～50Ω，可供选择的主要器材如下：Ａ．电压表（内阻20ｋΩ，量程0～10Ｖ）Ｂ．电流表（内阻约20Ω，量程0～50ｍＡ）Ｃ．电流表（内阻约4Ω，量程0～300ｍＡ）Ｄ．滑动变阻器（额定电流1Ａ，阻值为100Ω）Ｅ．滑动变阻器（额定电流0.3Ａ，阻值为1700Ω）Ｆ．电池组（电动势为9Ｖ，内阻为0.5Ω）（1）电流表应选，滑动变阻器应选．（2）把如图3－98甲所示的器材连接成测电阻值的实验电路．（3）用螺旋测微器测电阻丝的直径，读数如图3－98（乙）所示，则电阻丝的直径ｄ＝ｍｍ．图3－988．要用伏安法测定一个阻值只有几欧的待测电阻Ｒｘ，现提供了以下器材：Ａ．量程分别是0.6Ａ、3Ａ，内阻分别为几欧、十分之几欧的电流表1只；Ｂ．量程分别是3Ｖ、15Ｖ，内阻分别为1ｋΩ、几千欧的电压表1只；Ｃ．总阻值为20Ω的滑动变阻器1只；Ｄ．6Ｖ的蓄电池1只；Ｅ．开关1只和导线若干．为使电阻的测量较为准确，并使电表能从零值开始读数，根据提供的实验器材，在如图3－99甲的方框内，画出符合要求的实验电路图．图3－99用笔画线代替导线，将如图3－99乙所示的实物图连成实验电路．如果其中一次测量电表的读数如图399丙所示，则由这个测量算得电阻值Ｒｘ＝．9．现有一阻值为10.0Ω的定值电阻、一个开关、若干根导线和一个电压表，该电压表表面上有刻度但无刻度值，要求设计一个能测定某电源内阻的实验方案（已知电压表内阻很大，电压表量程大于电源电动势，电源内阻约为几欧）．要求：（1）在如图3－100所示的方框中画出实验电路图．（2）简要写出完成接线后的实验步骤：（3）写出用测得的量计算电源内阻的表达式ｒ＝．图3－10010．使用如图3－101所示器材测定小灯泡在不同电压下的电功率，并且作出小灯泡的电功率Ｐ与它两端电压的平方（Ｕ2）的关系曲线，已知小灯泡标有“6Ｖ，3Ｗ”的字样，电源是两个铅蓄电池串联组成的电池组，滑动变阻器有两种规格，Ｒ1标有“5Ω，2Ａ”，Ｒ2标有“100Ω，20ｍＡ”．各电表的量程如图3－101所示，测量时要求小灯泡两端的电压从零开始，并测多组数据．（1）把图中实物连成实验电路，滑动变阻器应选用．（2）测量时电压表示数如图3－101所示，则Ｕ＝Ｖ．（3）在如图3－101所示的Ｐ－Ｕ2图象中，可能正确的是，理由是．图3－10111．在用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为2～20Ω，要求变阻器的滑动头在右端时，其所用阻值最大．线路连接图如图3－102所示，其中连线有错误的导线编号为；应改正的接线端为（说明由哪个接线端改为哪个接线端）．图3－10212．利用电压表和电流表测1节干电池的电动势和内阻ｒ，电路如图3－103所示，图中Ｒ1为粗调滑动变阻器，Ｒ2为微调滑动变阻器，实验得到四组数据如表中所示．（1）表中数据经处理后，可以确定电动势＝Ｖ，内阻ｒ＝Ω．（2）现有滑动变阻器：Ａ（10Ω，1Ａ），Ｂ（500Ω，0.5Ａ），Ｃ（500Ω，0.1Ａ）．那么在本次实验中，滑动变阻器Ｒ1应选用，Ｒ2应选用．（填“Ａ”、“Ｂ”或“Ｃ”）Ｉ／ｍＡＵ／Ｖ50.0 1.3575.0 1.35100.0 1.20150.0 1.05图3－10313．如图3－104为“研究电磁感应现象”的实验装置．（1）将图中所缺的导线补接完整．（2）如果在闭合开关时发现灵敏电流表的指针向右偏了一下，那么合上开关后［］图3－104Ａ．将原线圈迅速插入副线圈时，电流计指针向右偏转一下Ｂ．将原线圈插入副线圈后，电流计指针一直偏在零刻线右侧Ｃ．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电流计指针向右偏转一下Ｄ．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电流计指针向左偏转一下14．用电流表和电压表测1节干电池的电动势和内电阻，如图3－105中给出了Ａ、Ｂ两个供选用的电路图，为了较精确地测定电动势和内电阻，实验中应选用电路，正确选用电路后，试根据实验数据画出的Ｕ－Ｉ图线，得到电池的电动势＝Ｖ，内电阻Ｒ＝Ω．图3－10515．如图3－106为“研究电磁感应现象”的装置示意图．已知电流从正接线柱流入电流表时，指针向右偏转．（1）闭合开关Ｓ稳定后，将滑动变阻器的滑动触头Ｐ向右滑动，发现电流表指针向右偏转，则可断定电源的正极是．（2）以下做法能使电流表指针向左偏转的是．Ａ．闭合开关Ｓ的瞬间Ｂ．保持开关Ｓ闭合，将原线圈从副线圈中迅速抽出Ｃ．将开关Ｓ断开的瞬间Ｄ．保持开关Ｓ闭合，将原线圈中的铁芯迅速抽出图3－10616．如图3－107是研究自感现象的演示电路图，电感线圈Ｌ的直流电阻与Ｒ相同，Ａ1、Ａ2是相同的电流表，当两电流表中的电流从右端流入时，指针均向右偏；从左端流入时，指针均为向左偏．则当开关Ｓ闭合瞬间，Ａ1与Ａ2中电流的大小关系是Ｉ1Ｉ2（填“＞”、“＜”或“＝”）；当开关Ｓ闭合一段时间再断开的瞬间，表Ａ1和Ａ2的指针偏转方向是：Ａ1，Ａ2；此时通过Ａ1、Ａ2的电流大小关系是：Ｉ1Ｉ2．（填“＞”、“＜”或“＝”）图3－10717．一灵敏电流表，当电流从它的正接线柱流入时，指针向正接线柱一侧偏转．现把它与一个线圈串联，试就如图3－108中各图指出：图3－108（1）图甲中电表指针的偏转方向是．（2）图乙中磁铁下方的极性是．（3）图丙中磁铁的运动方向是．（4）图丁中线圈从上向下看的绕制方向是．18．现有阻值为10．0Ω的定值电阻两个，两个开关，若干根导线和一个电流表，该电流表表面上有刻度但无刻度值，要求设计一个能测定某电源内阻的实验方案（已知电流表内阻可忽略不计，电源内阻约为几欧，电流表量程满足测量要求）．（1）在上边方框中画出实验电路图．（2）简要写出完成接线后实验步骤_________________．（3）写出用测得的量计算电源内阻的表达式ｒ＝_________________．19．一同学用如图3-73所示装置研究感应电流的方向与引起感应电流的磁场的关系．已知电流从ａ接线柱流入电流表时，电流表指针右偏．实验时，磁场方向、磁铁运动情况及电流表指针偏转情况均记录在下表中．图3-73实验序号磁场方向磁铁运动情况指针偏转情况1 向下插入右偏2 向下拔出左偏3 向上插入左偏4 向上拔出右偏（1）由实验1、3得出的结论是________．（2）由实验2、4得出的结论是________．（3）由实验1、2、3、4得出的结论是________．20．有一只电压表，量程已知，内电阻为ＲＶ，另有一电池组（电动势未知，但不超过电压表的量程，内电阻可忽略），请用这只电压表和电池组，再用一个开关和一些连接导线，设计测量某一高阻值电阻Ｒｘ的实验方法．（已知Ｒｘ的阻值和电压表的内电阻ＲＶ相差不大）（1）在下面方框内画出实验电路．（2）简要写出测量步骤和需记录的数据，导出高阻值电阻Ｒｘ的计算表达式．21．用如图3-74所示电路测量电源的电动势和内阻ｒ，改变Ｒ的阻值，得到一系列Ｉ、Ｕ值，最后用Ｕ-I图象来处理实验数据，得到和ｒ的值．由于实验原理带来的系统误差，使得求得的值偏________，内阻值ｒ偏________，为了减小误差，必须选用内阻________的电压表和阻值________的电阻Ｒ．图3-7422．把一只量程为300μＡ的电流表改装成一只欧姆表，使电流表表盘上原100μＡ刻线改为10ｋΩ；则200μＡ的刻线改为________ｋΩ，该欧姆表内电路的电阻是________ｋΩ，电源电动势是________Ｖ．23．如图3-75为测量电源电动势和内阻的一种电路图3-75（1）在图中标出各表符号及正、负接线柱．（2）Ｒ０在电路中的作用是________；在合上开关前，变阻器的滑动片应放在________端．（填左、右）（3）用此电路测得的电源电动势和内电阻与真实值比较应该是测________真，ｒ测________ｒ真．（填“大于”、“小于”或“等于”）24．如图3-76所示是打点计时器的简易构造，电源是________压________流电流，分析说明振针打点原理．图3-7625．现有以下器材灵敏电流表：满偏值为6ｍＡ，内阻为100Ω；电池：电动势为3Ｖ，内阻为10Ω；另有可变电阻分别为Ｒ１：0～10Ω的滑动变阻器；Ｒ２：0～9999Ω的电阻箱：Ｒ３：0～1ｋΩ的电位器．要求用上述器材组装一个欧姆表，电路如图3-77所示，回答下列问题：图3-77（1）需要的可变电阻是________．（填代号）（2）该欧姆表正中间的刻度值是________．（3）若某次测量中发现指针在1500Ω处，则表明此时流过灵敏电流表的电流值是________．26．如图3-78实物分别为开关，两个电池串联的电源，电压表，电阻箱，还有导线若干（图中未画出）．现用这些器材来测量电源的电动势和内电阻ｒ．图3-78（1）在上面右边线框内画出实验电路图并按电路图在实物图上连接导线．（2）若要测得、ｒ的值，电阻箱至少需取________个不同数值．（3）若电压表每个分度表示的电压值未知，但指针偏转角度与电压表两端电压成正比，能否用此电路测量?答：________．能否用此电路测ｒ？答：________．27．发光二极管是电器、仪器上作指示灯用的一种电子元件，正常使用时带“＋”号的一端要与电源正极相对（即让电流从元件带“＋”号的一端流入）．现要求用实验测出该元件两端的电压U和通过的电流I，并据此描绘该元件Ｕ-Ｉ图线（伏安特性曲线）．图3-79（1）在图3-79方框内画出实验电路图（要求二极管两端电压能在0～2．5Ｖ间变化）（2）实验测得发光二极管Ｕ-Ｉ图象如图3-79所示，若发光二极管的正常工作电压为2．0Ｖ，而电源是由内阻不计、电动势均为1．5Ｖ的两节干电池串联而成，则应该串一个大小为________Ω的电阻才能使发光二极管正常工作．28．利用如图3-80所示电路对电流表进行校对．图中Ａｘ为待校对电流表，Ａ０为标准电流表，Ｅ为电源，Ｒ１为一限流电阻，Ｒ为一可变电阻，Ｓ为开关，为这一实验准备了如下器材：图3-80蓄电池（电动势6Ｖ，内阻约0．3Ω）待校对电流表（量程0～0．6Ａ，内阻约为0．1Ω）标准电流表（量程0～0．6～3Ａ，内阻不超过0．04Ω）定值电阻甲（阻值8Ω，额定电流1Ａ）定值电阻乙（阻值15Ω，额定电流1Ａ）滑动变阻器甲（阻值范围0～15Ω，额定电流1Ａ）滑动变阻器乙（阻值范围0～100Ω，额定电流1Ａ）已知两电流表的刻度盘都将量程均分为6大格，要求从0．1起对每条刻度一一进行校对．为此，定值电阻Ｒ０应选用________，变阻器Ｒ应选用________．29．如图3-81所示是“用伏安法测量电阻”实验的电路图，只是电压表未接入电路中．图3-82是相应的实验器材，其中待测量的未知电阻Ｒｘ阻值约为1ｋΩ，电流表量程20ｍＡ、内阻小于1Ω，电压表量程15Ｖ、内阻约1．5ｋΩ，电源输出电压约12Ｖ，滑动变阻器甲的最大阻值为200Ω，乙的最大阻值为20Ω．图3-81（1）在图3-81的电路图中把电压表连接到正确的位置．（2）根据图3-81的电路图把图3-82的实物连成实验电路．图3-82（3）说明本实验电路中两个滑动变阻器所起的作用有何不同?答：________．30．用伏安法测量一个定值电阻的阻值，备用器材如下：待测电阻Ｒｘ（阻值约200Ω，额定功率0．05Ｗ）电压表Ｖ１（量程0～1Ｖ，内阻10ｋΩ）电压表Ｖ２（量程0～10Ｖ，内阻100ｋΩ）电流表Ａ（量程0～50ｍＡ，内阻30Ω）电源Ｅ１（电动势3Ｖ，额定电流1Ａ，内阻不计）电源Ｅ２（电动势12Ｖ，额定电流2Ａ，内阻不计）滑动变阻器（电阻0～10Ω，额定电流2Ａ）开关及导线若干为使测量尽量准确，要求进行多次测量，并取平均值，请你在方框中画出实验电路原理图，其中，电源选用________，电压表选用________．31．利用电流表和两个阻值不同的定值电阻，可以测定电源的电动势和内电阻．在所用器材中电流表Ａ量程为0～0．6～3Ａ，定值电阻Ｒ１和Ｒ２的阻值都约在5～10Ω之间．电源为一节干电池，还有开关Ｓ１、单刀双掷开关Ｓ２及电线若干．图3-83图3-84（1）请按如图3-83所示电路图要求在如图3-84所示实物图上连线．（2）若考虑到电流表内阻ｒＡ对测量的影响，那么测量值与真实值相比，有测________真，ｒ测________ｒ真（选填“＞”、“＜”或“＝”）32．用图3-85所示的电路（Ｒ１、Ｒ２为标准定值电阻）测量电源的电动势和内电阻ｒ时，如果偶然误差可忽略不计，则下列说法中正确的是________．（填字母序号）图3-85Ａ．电动势的测量值等于真实值Ｂ．内电阻的测量值大于真实值Ｃ．测量误差产生的原因是电流表具有内阻Ｄ．测量误差产生的原因是测量次数太少，不能用图象法求和ｒ若将图3-85中的电流表去掉，改用量程适中的电压表来测定电源的电动势和内电阻ｒ．（1）需要读取的数据是___________________．（2）其计算公式是___________________．（3）在下面虚线框内画出实验电路图．33．用如图3-86甲中所给的实验器材测量一个“12Ｖ、6Ｗ”的小灯泡在不同电压下的功率，其中电流表有3Ａ、0．6Ａ两挡，内阻可忽略，电压表有15Ｖ、3Ｖ两挡，内阻很大，测量时要求加在灯泡两端的电压可连续地从0调到12Ｖ．图3-86（1）按要求在实物图上连线．（2）某次测量时电流表的指针位置如图3-86乙所示，其读数为________Ａ．参考答案1．（如图6）①先用电流表与R串联测出通过R的电流ＩＲ；②再用电流表与Ｒｘ串联测出通过Ｒｘ的电流ＩＲｘ．Ｐｘ＝ＩＲＲＩＲｘ＝ＩＲＩＲｘＲ2．正，正，变小3．（1）实验电路如图7（甲）、（乙）．（2）测量步骤：Ａ．按（甲）图连接实验电路，闭合开关Ｓ，读出电压表的示数Ｕ1．Ｂ．按（乙）图连接实验电路，闭合开关Ｓ，读出电压表的示数Ｕ2．Ｃ．根据闭合电路欧姆定律得＝Ｕ1，＝Ｕ2＋ＲｘＵ2／ＲＶ，联立求解得Ｒｘ＝（Ｕ1－Ｕ2）ＲＶ／Ｕ2．4．1.74Ｖ0.452Ａ 1.834ｍｍ5．管长Ｌ，管直径Ｄ，ＭＮ两端电压Ｕ，及通过ＭＮ的电流Ｉ，ｄ＝ρＩＬ／πＤＵ6．ＢＣＥ7．（1）Ｃ，Ｄ（2）如图8所示（3）0.680图7 图88．实验电路图如图9（甲）所示，实物电路图如图9（乙）所示，Ｒｘ＝4.58Ω．图99．（1）如图10所示（2）①断开开关，记下电压表偏转格数Ｎ1，②合上开关，记下电压表偏转格数Ｎ2，③ｒ＝Ｒ＝（Ｎ1－Ｎ2）／Ｎ2．图10 图1110．（1）Ｒ1；实验电路如图11（电压表选0～15Ｖ，电流表选0.6Ａ）（2）8.0（3）Ｄ；电压增大，灯丝温度升高，灯丝的电阻变大．11．③④⑤，Ｄ改Ｂ，3改0.6，＋改0.612．（1）1.5，3（2）Ｂ，Ａ13．（1）如图12所示（2）Ａ，Ｄ图1214．Ｂ，1.50，0.5015．（1）Ａ，（2）Ａ16．＞，向左，向右，＝17．（1）偏向正极（2）Ｓ极（3）向上（4）顺时针绕制18．（1）实验电路如图7所示．图7（2）实验步骤：①合上开关Ｓ１、Ｓ２，记下电流表指针偏转格数Ｎ１；②合上开关Ｓ１，断开开关Ｓ２，记下电流表指针偏转格数Ｎ２．（3）（（2Ｎ２－Ｎ１）／Ｎ１－Ｎ２）Ｒ或（（Ｎ１－2Ｎ２）／（Ｎ２－Ｎ１）Ｒ．或实验电路如图8所示．图8（2）实验步骤：①合上开关Ｓ１，断开Ｓ２，记下电流表指针偏转格数Ｎ１；②合上开关Ｓ１、Ｓ２，记下电流表指针偏转格数Ｎ２．（3）（（2Ｎ１－Ｎ２）／2（Ｎ２－Ｎ１））Ｒ或（（Ｎ２－2Ｎ１）／2（Ｎ１－Ｎ２））Ｒ．19．（1）穿过闭合回路的磁通量增加时，感应电流的磁场方向与原磁场方向相反．（2）穿过闭合回路的磁通量减少时，感应电流的磁场方向与原磁场方向相同．（3）感应电流的磁场总是阻碍引起感应电流的磁通量的变化．20．（1）实验电路如图9的甲和乙所示图9（2）测量步骤：Ａ．按（甲）图连接实验电路，闭合开关Ｓ，读出电压表的示数Ｕ１．Ｂ．按（乙）图连接实验电路，闭合开关Ｓ，读出电压表的示数Ｕ２．Ｃ．根据闭合电路欧姆定律：＝Ｕ１，＝Ｕ２＋（Ｕ２／ＲＶ）Ｒｘ联立解得：Ｒｘ＝（（Ｕ１－Ｕ２）／Ｕ２）ＲＶ．21．小小大小22．2．5 5 1．523．（1）略（2）限流作用最右（3）＜＜24．①当左接线柱为“＋”时，由安培定则判断知线圈右端为Ｎ极，此时指针落下②当左接线柱为“－”时，由安培定则判断知线圈右端为Ｓ极，此时指针抬起由①、②知交流电每变化一个周期，指针将打一个点25．（1）Ｒ３（2）500Ω（3）1．5ｍＡ26．（1）电路图如图10甲所示实物图如图10乙所示图10（2）2 （3）不能能27．（1）如图11所示图11（2）7728．固定电阻甲滑动变阻器乙29．（1）如图12所示（2）如图13所示（注：实物图只要与答案图2一致）（3）滑动变阻器甲为粗调；滑动变阻器乙为细调．图1330．电路原理图如图14所示Ｅ１Ｖ２31．（1）如图15所示图14图15（2）＝＞32．Ａ、Ｂ、Ｃ（1）两次电压表的读数Ｕ１和Ｕ２（2）Ｅ＝（（Ｕ２－Ｕ１）Ｒ１Ｒ２／（Ｕ１Ｒ２－Ｕ２Ｒ１））＋Ｕ１，ｒ＝（（Ｕ２－Ｕ１）／（Ｕ１Ｒ２－Ｕ２Ｒ１））Ｒ１Ｒ２（3）电路图略（将电压表接在电源两极上）33．①如图16所示图16②0．28（或0．280）。
(完整版)高中物理电学实验重要知识点归纳
电学实验重要知识点归纳学好物理要记住：最基本的知识、方法才是最重要的. 秘诀：“想” 1。
关于实验要注意:描图要时分析点的走势，确定直线或曲线；用直线或圆滑曲线连线，点不一定都在线上； 反比关系常画成一个量与另一个量倒数成正比 用多次测量求平均值的方法能减小偶然误差 2.测量仪器的读数方法需要估读的仪器：在常用的测量仪器中，刻度尺、螺旋测微器、电流表、电压表、天平、弹簧秤等读数时都需要估读.根据仪器的最小分度可以分别采用1/2、1/5、1/10的估读方法，一般:最小分度是2的，（包括0.2、0。
02等），采用1/2估读，如安培表0~0。
6A 档； 最小分度是5的，(包括0.5、0.05等），采用1/5估读，如安培表0～15V 档；最小分度是1的，（包括0。
1、0.01等），采用1/10估读，如刻度尺、螺旋测微器、安培表0～3A 档、电压表0～3V 档等不需要估读的测量仪器：游标卡尺、秒表、电阻箱在读数时不需要估读；欧姆表刻度不均匀，可以不估读或按半刻度估读。
3.游标卡尺的读数量游标卡尺的读数方法是:以游标零刻度线为准在主尺上读出整毫米数L 1，再看游标尺上哪条刻度线与主尺上某刻度线对齐，由游标上读出毫米以下的小数L 2，则总的读数为：L 1+ L 2。
螺旋测微器的读数:螺旋测微器的读数方法是：______________________________________试读出下列螺旋测微器的读数（工作原理及读数方法与双缝干涉测波长中的测微目镜手轮的读数相同）〖解析〗从左到右测微目镜手轮的读书分别为：0.861mm ；3。
471mm ；7.320mm ;11。
472mm 按照有效数字规则读出下列电表的测量值。
⑴ ⑵接0～3V 量程时读数为________V 。
接0～3A 量程时读数为_______A 。
接0～15V 量程时读数为_______V 。
接0～0。
6A 量程时读数为______A 。
高中物理电学实验专题
高中物理电学实验专题(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--高中物理电学实验专题实验专题一：伏安法测电阻一. 伏安法测电阻基本原理伏安法测电阻的基本原理是欧姆定律RUI，只要测出元件两端电压和通过的电流，即可由欧姆定律计算出该元件的阻值。
二．认识电流表和电压表：1.理想表：理想电流表内阻=0, 理想电压表内阻 =∞,用理想电表测量电路，对电路不产生影响。
2.实际表：实际电流表内阻很小，但不为零；实际电压表内阻很大，但不会是无穷大。
因此，电流表和电压表对测量电路造成影响，产生误差。
为了减小误差，必须考虑电流表和电压表的接法。
三．电流表的两种接法（一）电流表外接法1、电路如图所示电压表示数＝ R电流表示数＝＋＞测量值 ,小于R的真实值只有当R＜＜时，才有≈R,因此外接法适合测小电阻2、“小外”的含义：在实际应用中，如果推导整个过程很费时，若形象地用“小外”来描述电流表外接法的特点，学生记忆起来很方便。
“小外”含义：小电阻用外接法。
（二）电流表内接法 1.电路图如图所示 电压表示数＝＋电流表示数＝ R 测量值 ,大于R 的真实值 只有当R ＞＞时，才有≈R,因此外接法适合测大电阻2、“大内”的含义：在实际应用中，如果推导整个过程很费时，若形象地用“大内”来描述电流表外接法的特点，学生记忆起来很方便。
“大内”含义：大电阻用内接法。
四．电流表内、外接法的选择为了达到减小误差的目的，小电阻用电流表外接法，大电阻用电流表内接法。
但电阻阻值为多大算是大电阻电阻阻值大小依什么电阻为标准下面我们一起探讨：（一） 定量判定法：当被测电阻R 的大约值和R A 、R V 已知时，可用比较和大小来确定1. 若＞，则说明R 远大于，选用电流表内接法。
2. 若＞，则说明R 远小于, 选用电流表外接法。
3. 若＝ ，选用两种接法都可以。
（二）试触法：在利用伏安法测电阻的实验中，若不知道被测电阻的大约值，可借助试触法确定内、外接法.具体做法是:如图所示组成电路，其中电流表事先已经接好，拿电压表的一个接线柱去分别试触M 、N 两点，观察先后两次试触时两电表的示数变化情况，如果电流表的示数变化比电压表示数变化明显(即UU I I ∆>∆)，说明接M 点时电压表分流作用引起的误差大于接N 点时电流表分压作用引起的误差，这时应采用内接法(即电压表接N 点)；如果电压表的示数变化比电流表示数变化明显(即UU I I ∆<∆)，说明接N 点时电流表分压作用引起的误差大于接M 点时电压表分流作用引起的误差，这时应采用外接法(即电压表接M 点).五．总结所谓内、外接法是相对电流表的位置而言的．无论哪种接法，都会由于电表的内阻影响而带来测量误差．从下表的分析可以看出，合理的选择接法有利于减小误差．比较项目电流表内接法电流表外接法电路误差原因 由于电流表内阻分压的影响，电压表测量值偏大，结果偏大由于电压表内阻分流的影响，电流表测量值偏大，结果偏小测量结果 I UR =测＞RxIUR =测＜Rx 适用条件 Rx 远大于RARx 远小于RV六． 同步训练1.如图所示，电压表和电流表的读数分别为10V 和 ,已知电流表的内阻为Ω，那么待测电阻的 测量值比真实值 ，真实值为2.某同学在利用伏安法测电阻时，由于不知待测电阻的阻值范围，而无法确定电流表是内接还是外接，他利用试触法进行确定.当如下图(a)所示，○V 的示V ARxV ARx数为,○A的示数为；改为如右图(b)所示，○V的示数为，○A的示数为.该同学要获得较精确的测量结果，应选取 ; 被测量电阻的阻值是（a） (b)3．某待测电阻估值在100左右，电压表内阻为3000，电流表内阻为，采用伏安法测电阻时，电流表选择何种接法，测量误差小（）A.内接B.外接C.内接、外接均可D.无法确定4.一只小灯泡，标有“3V、”字样。
高中物理电学实验报告
高中物理电学实验报告
一、实验目的
1、观察和测定电极的电势。
2、观察电流的特性。
3、计算分支电极的电势和电流的系数。
二、实验原理
本实验是测量分支电极的电势，用电压表测量多节电阻分支网络中各电极的电势。
本实验中采用的实验环境是由三个带灯的欧姆实验环和三节电阻构成的分支电极网络。
实验中将电源开关打开，放电到各电极处，使各电极上的电压和电流变化，观察钮上灯的变化情况，然后测量带灯电阻的电势，在此基础上继续测量各电极的总电势，最后计算电极方程的系数。
三、实验结果
电极电势：
电极1、2、3的电势为：V1= 5.36V，V2=2.90V，V3=3.90V
电极系数：
K1 = V1/V2=1.86；K2=V2/V3=0.74；K3=V3/V1=0.73
四、实验总结
本实验综合运用电压表和欧姆实验环，通过观察钮上灯的变化情况，测量分支电阻网络中的电极的电势和电流的特性，计算分支电极的系数。
实验结果表明，分支电极的系数K1>1，K2、K3<1，表明分支电极的电势和电流分配规律是：电流的大的电极电势相对比较小，电流的小的电极电势相对比较大。
本实验可以增强学生对电势和电流特性的认识，较好地提升学生对电力学中定理的理解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高中电学实验第一讲：电阻的测量方法及原理一、伏安法测电阻1、电路原理“伏安法”就是用电压表测出电阻两端的电压U，用电流表测出通过电阻的电流I,再根据欧姆定律求出电阻 R= U/I 的测量电阻的一种方法。
电路图如图一所示。
如果电表为理想电表，即 R V=∞，R A=0用图一（甲）和图一（乙）两种接法测出的电阻相等。
但实际测量中所用电表并非理想电表，电压表的内阻并非趋近于无穷大、电流表也有内阻，因此实验测量出的电阻值与真实值不同，存在误差。
如何分析其误差并选用合适的电路进行测量呢？若将图一（甲）所示电路称电流表外接法，（乙）所示电路为电流表内接法，则“伏安法”测电阻的误差分析和电路选择方法可总结为四个字：“大内小外”。
2、误差分析（1）、电流表外接法由于电表为非理想电表，考虑电表的内阻，等效电路如图二所示，电压表的测量值 U 为ab间电压，电流表的测量值为干路电流，是流过待测电阻的电流与流过电压表的电流之和，故：R测 = U/I = Rab = (Rv∥R)= (Rv×R)/(Rv+R) < R(电阻的真实值)可以看出，此时 R测的系统误差主要来源于 Rv 的分流作用，其相对误差为δ外= ΔR/R = (R-R测)/R = R/(Rv+R)（ 2）、电流表内接法其等效电路如图三所示，电流表的测量值为流过待测电阻和电流表的电流，电压表的测量值为待测电阻两端的电压与电流表两端的电压之和，故：R测 = U/I = RA+R > R此时R测的系统误差主要来源于RA的分压作用，其相对误差为: δ内= ΔR/R = (R测-R)/R = RA/R综上所述，当采用电流表内接法时，测量值大于真实值，即"大内"；当采用电流表外接法时，测量值小于真实值，即“小外”。
3、电路的选择（一）比值比较法1、“大内”：当 R >> RA 时，，选择电流表内接法测量，误差更小。
“小外”：当 R << Rv 时，，选择电流表外接法测量，误差更小。
2、“大内”：当R>时，应选择电流表内接法进行测量。
“小外”：当R< 时，应选择电流表外接法进行测量。
证明：电流表内、外接法的相对误差分别为δ内 = RA/R 和δ外 = R/(Rv+R)，则：（1）若δ内<δ外，RA/R < R/(Rv+R)即R2>R A R v+R A R≈R A R v， R>此时，电流表内接法的相对误差小于电流表外接法的相对误差，故实验电路应选择电流表内接法，即“大内”。
（2）同上分析可知，当R<时，δ内>δ外，实验电路应选择电流表外接法，即“小外”。
3、试触法当待测电阻的阻值完全未知时，常采用试触法，观察电流表和电压表的示数变化情况： "大内"：当ΔI/I>ΔU/U 时，电流表的示数的相对变化大，说明电压表的分流作用显著，待测电阻的阻值与电压表的内阻可以相比拟，误差主要来源于电压表，应选择电流表内接法。
"小外"：当ΔI/I<ΔU/U 时，电流表的示数的相对变化小，说明电流表的分压作用显著，待测电阻的阻值与电流表的内阻可以相比拟，误差主要来源于电流表，应选择电流表外接法。
例：某同学用伏安法测一个未知电阻R ，用图一所示甲、乙电路各测一次，依甲图测得的数据是U=2.9V 、I=4.0mA ，依乙图测得的数据是3.0V 、3.0mA ，由此可知 所示的电路测量误差小些，测得的R 为____Ω 。
分析：对电流表所测数据，ΔI/I=(4.0-3.0)/4.0=1/4 ；对电压表所测数据,ΔU/U=(3.0-2.9)/2.9=1/29 ，此时ΔI/I>ΔU/U ，由"大内"有，电流表内接法的测量误差小，即乙图所示电路，测得的R= U/I=3.0/3.0×10-3Ω=1.0×103Ω二、替代法测电阻（1）电路如图2、实验原理本实验利用闭合电路欧姆定律，当电流表示数相同时的R1值即等于待测电阻R X的阻值大小误差分析：实验中的误差主要来源于电阻箱接触电阻的存在，一般测量电路时选择图1所示的电路图，主要原因是，电阻箱在测量过程中不允许流过的电流过大。
三、半偏法测电阻（一）实验电路1、限流式半偏法，图九为限流式半偏法（因变阻器采用的是限流接法）原理为：首先闭合K1、断开K2，调节R1使电流表满偏，再保持K1不变，R1不变，调节器节R2使电流表半偏，则此时变阻器R2的示数即为要测量的电流表的阻值。
原因，当R1》》R g时，R2的引入对于干路电流影响极小，可以忽略不计，可认为电路中I=Ig不变，所以电流表的电流与流过变阻器的电流相同，据并联电路分流关系可得，R2=R g。
适用条件：本电路仅适用于测量小电阻电流表的内阻。
误差分析：电路中，E、r不变，R1不变，R2的引入导致电路的总电阻略有减小，电路中总电流略有增大，从而使得流过变阻器R2的电流比流过电流表的电流稍大些，因此变阻器的电阻略小于电表内阻。
所以测量值比真实值偏小。
减小误差的方法：电路中电源电动势要大一些，从而使得变阻器R1的阻值尽可能大些。
2、分压式半偏法图十为分压式半偏法（因变阻器采用的是分压式连接法）实验原理：如图闭合K1闭合K2，调节器节R1，使电压表满偏，保持R1不变，断开K2，调节R2使电压表半偏，当R V》R1时，接入R2，时可认为分压电路部分电压不变，据串联电路的分压特点可得，R V=R2。
应用条件：本电路仅适用于测量大阻值电表内电阻。
误差分析：接入R2时，导致分压电路总电阻略有增大，从而使分压电路分压略有增大，而电压表的示数仅为U/2则R2两端的电压应略大于U/2，所以R2﹥R V。
即电压表的测量值略大于真实值。
减小误差的方法：1、U g》R1，R1越小，U g越大误差越小2、电源电动势E大，则分压电阻越小，误差越小。
四、电桥电路测电阻（2017全国二卷）1、电路原理如图2、电路原理当电路中灵敏电流计的示数为零时则有电阻=21RR43RR利用此关系可进行电阻的测量，在测量时可把电路转换为如下图所示。
即把R3、R4换成一根长直均匀电阻丝，R X为待测电阻，R0为标准电阻，R0和R X间接入一灵敏电流计，滑动触头P可在电阻丝AB上任意移动，且接触良好，当电流表中I=0时测出AP、BP两段电阻丝的长度，由下式21xxRRX=可得出R x的阻值大小。
3、误差分析：该设计电路中的误差主要决定于电流表的灵敏度和电路中的接触电阻的大小。
五、利用电表的非常规接法测电阻电表的非常规接法一般是指利用电流表与电阻的并联来测量低值电阻，或是电压表与电阻的串联来测量高值电阻。
此种接法在近几年的高考中经常出现，应引起重视。
电路如图1、电流表的非常规接法此种接法实质是伏安法测电阻：但在测量时要求知道电表的内阻图1中1211IIRIRx-=电路中要求知道电流表A1的内阻；图2中22211IRIRIRx-=电路中要求知道两只电流表的内阻；适用范围：在测量电路中由于电流表的内阻一般较小，故本电路一般仅适用于测量低值电值。
2、电压表的非常规接法图1中()11121112U R U U R U U U R X -=-=式中R 1电压表U 1的内阻 图1中22112R UR U U R X -=式中R 1、R 2为电压表U 1、U 2的内阻该设计电路中由于电压表一般内阻较大，故本电路一般用于测量高阻值电阻阻值。
六、利用欧姆表原理测电阻 1、欧姆表原理电路图：2、原理：利用闭合电路欧姆定律。
xg R r R R R EI ++++=10（1）首先将红黑表笔短接，调节R 1使电流表满偏I=I g ，g g I rR R R EI =+++=10令R 内=R 0+R 1+R g + r保持R 1不变，接入待测电阻R X ，则每一个R X 对应于一个电流值I ，即xR R EI +=内利用I 与I g 的比值关系可得出表盘上每一刻度所对应的电阻值，即为改装后的欧姆表。
其中当I=21I g 时R X =R 即中值电阻等于内阻。
对于欧姆表在测量电阻时待测电阻阻值在中值电阻附近时测量值较准确，误差较小，所以一般要求在测量时，阻值在中值电阻附近，可通过换档调零来调节。
3、误差分析：欧姆表引入的误差主要在于两点： i.由于电池用久以后会导致电源的电动势下降，而内阻增大，导致中值电阻阻值增大，不能调零，从而导致测量值大于真实值。
ii.由于表盘的刻度不均匀，读数误差大，只能用于粗略地测量电阻的阻值。
二、 控制电路分析一般在高中物理电学实验中控制电路有两种：变阻器的限流式接法、变阻器的分压式接法 对变阻器的两种接法分析如下：(一) 变阻器的限流式接法 1、 电路如图十八2、电路分析：在限流式电路中当变阻器阻值R 比待测电阻R x 大得多时，变阻器对电路的控制作用明显。
待测电阻R x 两端的电压范围为U RR UR U X X →+=电流范围为：XX R UR R U I →+=电路特点：由于电路中变阻器的阻值较大，所以在同等条件下电路中的总电流较小，电路发热较小，功率损耗较小。
电路设计选用要求：电流小，功耗小或给出条件R>R X 时选且R 越大其限流作用越明显（二）变阻器的分压连接法 1、电路如图十九2、电路分析在限流式电路中当变阻器阻值R 比待测电阻R x 小得越多时，变阻器对电路的控制作用越明显。
待测电阻R x 两端的电压范围为U U →=0通过待测电阻的电流范围为：xR U I →=0 电路特点：○1 R<R X 时选择且R 比R X 小得越多，其分压作用越明显，R X 两端的电压越接近于线性变化。
○2电路中电压的调节范围较大且连续可调， ○3由于电路中的总电阻较小，电路中通过的电流相对较大，电路功率消耗较大，发热较多。
电路设计选用要求：○1当电路仪器，电表等的最大量程不够时 ○2电路中要求电压范围大且连续可调时 ○3 R<R X 时选择小得多时，必须选择分压式 三、电学实验设计：电器元件的选择和实验电路的选择与连接 一、电阻的测量方法3、测量电阻的基本方法：二、控制电路原理与分析及选用条件1、限流式连接法：特点：○1R>R X时选且R越大其限流作用越明显○2电路中通过的电流较小，电源的功率较小，电路中功率损耗较小，节能选用要求：○1电流小，功耗小○2 R>R X时选且R越大其限流作用越明显1、分压式连接法：特点：○1 R<R X时选择且R比R X小得越多，其分压作用越明显，R X两端的电压越接近于线性变化。
○2电路中电压的调节范围较大且连续可调，○3由于电路中的总电阻较小，电路中通过的电流相对较大，电路功率消耗较大，发热较多。
