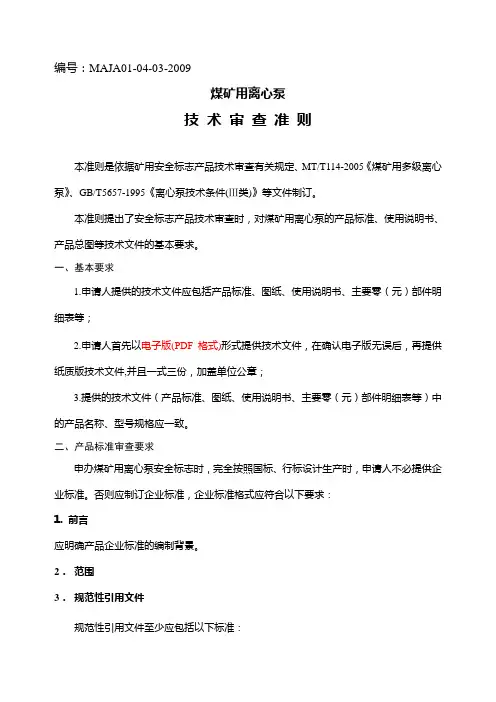

MAJA01-04-03-2009 煤矿用离心泵
编号：MAJA01-04-03-2009煤矿用离心泵技术审查准则本准则是依据矿用安全标志产品技术审查有关规定、MT/T114-2005《煤矿用多级离心泵》、GB/T5657-1995《离心泵技术条件(Ⅲ类)》等文件制订。
本准则提出了安全标志产品技术审查时，对煤矿用离心泵的产品标准、使用说明书、产品总图等技术文件的基本要求。
一、基本要求1.申请人提供的技术文件应包括产品标准、图纸、使用说明书、主要零（元）部件明细表等；2.申请人首先以电子版(PDF格式)形式提供技术文件，在确认电子版无误后，再提供纸质版技术文件,并且一式三份，加盖单位公章；3.提供的技术文件（产品标准、图纸、使用说明书、主要零（元）部件明细表等）中的产品名称、型号规格应一致。
二、产品标准审查要求申办煤矿用离心泵安全标志时，完全按照国标、行标设计生产时，申请人不必提供企业标准。
否则应制订企业标准，企业标准格式应符合以下要求：1. 前言应明确产品企业标准的编制背景。
2．范围3．规范性引用文件规范性引用文件至少应包括以下标准：AQ1043-2007《矿用产品安全标志标识》3.1 煤矿用多级清水离心泵煤矿用耐磨多级离心泵煤矿用耐腐多级离心泵MT/T114-2005《煤矿用多级离心泵》GB/T5657-1995《离心泵技术条件(Ⅲ类)》3.2 单级双吸清水离心泵GB/T5657-1995《离心泵技术条件(Ⅲ类)》JB/T1050-2006《单级双吸离心泵型式与基本参数》3.3 单级单吸清水离心泵GB/T5657-1995《离心泵技术条件(Ⅲ类)》JB/T5662-1985《轴向吸入离心泵（16bar）标记、性能和尺寸》3.4 煤水泵、泥浆泵（多级节段离心式泥浆泵）MT196-89《煤水泵》MT197-89《多级节段离心式泥浆泵》GB/T5657-1995《离心泵技术条件(Ⅲ类)》3.5 离心式污水泵JB/T6534-2006《离心式污水泵型式与基本参数》GB/T5657-1995《离心泵技术条件(Ⅲ类)》3.6 离心式渣浆泵JB/T8096-1998《离心式渣浆泵》GB/T5657-1995《离心泵技术条件(Ⅲ类)》4. 产品型号4.1 D型煤矿用多级清水离心泵（名称依据MT/T114-2005）单级扬程，（m）规定点流量，（m3/h）为双吸时用DS表示，当同时规定有两种转速时低速用DA表示）泵的级数单级扬程（m）煤矿用多级清水离心泵泵进口直径（mm）4.2 MD型煤矿用耐磨多级离心泵（名称依据MT/T114-2005）单级扬程，（m）规定点流量，（m3/h）为双吸时用MDS表示）泵的级数单级扬程（m）煤矿用耐磨多级离心泵泵进口直径（mm）4.3 DF型煤矿用耐腐多级离心泵（名称依据MT/T114-2005）泵的级数单级扬程，（m）规定点流量，（m3/h）煤矿用耐腐多级离心泵（当首级叶轮为双吸时用DFS表示）泵的级数单级扬程（m）煤矿用耐腐多级离心泵泵进口直径（mm）4.4 TSWA型多级清水离心泵：（依据GB/T5657-1995）泵的级数第一次更新介质温度低于80℃单吸泵透平式泵吸入口直径（mm）4.5 DA型多级清水离心泵：（依据GB/T5657-1995）泵的级数比转数被10除的整数值多级清水离心泵吸入口径被25除的整数值4.6 多级节段离心式泥浆泵：（名称依据MT197—1989）MT197-89）泵的级数单级扬程，（m）规定点流量，（m3/h）泥浆泵多级节段离心式4.7 离心式渣浆泵：（名称依据JB/T8096-1998）叶轮名义直径(mm)(工作压力超过2MPa用P表)L表示(卧式不表示)(金属不表示，橡胶用J表示，T表示)≤50 m)mm）叶轮名义直径(mm)(工作压力超过2MPa用P表)L表示(卧式不表示)(金属不表示，橡胶用J表示，T表示)50 m)mm）4.8 离心式污水泵：（依据JB/T6534-2006）叶轮名义直径(mm)表示(卧式不表示)20m用G表示，小于20mmm）离心式污水泵：叶轮名义直径(mm)立式用L表示(卧式不表示)离心式污水泵排出口直径（英寸）4.9 离心式泥浆泵：叶轮名义直径(mm)立式用L表示(卧式不表示)离心式泥浆泵排出口直径（英寸）4.10 单级单吸清水离心泵：直联用Z; 立式用L表示（其它不注）叶轮名义直径（mm）泵出口直径（mm）泵入口直径（mm）单级单吸清水离心泵4.11 单级双吸清水离心泵：S设计点扬程（m）单级双吸清水离心泵（S或Sh）泵入口直径（mm）4.12 MDA型煤矿用耐磨多级离心泵：（依据GB/T5657-1995）泵的级数比转数被10除的整数值煤矿用耐磨多级离心泵吸入口径被25除的整数值4.13 MTSWA型煤矿用耐磨多级离心泵：（依据GB/T5657-1995）煤矿用耐磨多级离心泵泵吸入口直径（mm）4.14 MDF型煤矿用耐磨耐腐多级离心泵（名称依据MT/T114-2005）（m）（m3/h）（当首级叶轮为双吸时用DFS表示）泵的级数单级扬程（m）煤矿用耐磨耐腐多级离心泵泵进口直径（mm）4.15 单级双吸耐磨离心泵：设计点扬程（m）单级双吸耐磨离心泵（S或Sh）泵入口直径（mm）4.16单级单吸清水离心泵：Z（或L、ZL）直联用Z; 立式用L表示（卧式不注）；ZL表示直联立式。

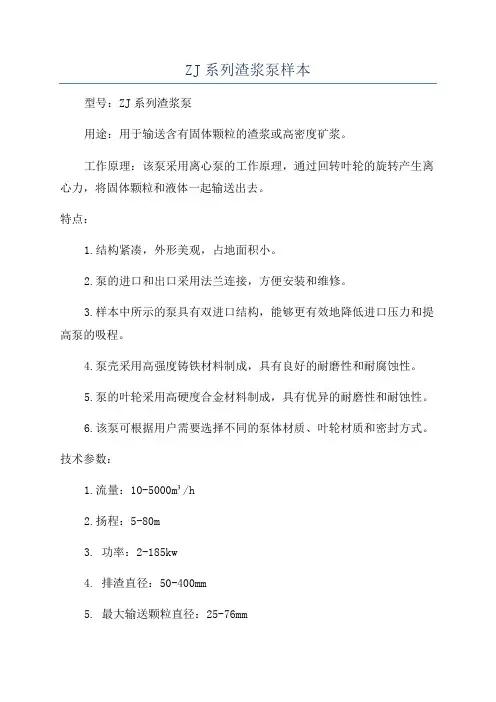

ZJ系列渣浆泵样本
ZJ系列渣浆泵样本
型号：ZJ系列渣浆泵
用途：用于输送含有固体颗粒的渣浆或高密度矿浆。
工作原理：该泵采用离心泵的工作原理，通过回转叶轮的旋转产生离心力，将固体颗粒和液体一起输送出去。
特点：
1.结构紧凑，外形美观，占地面积小。
2.泵的进口和出口采用法兰连接，方便安装和维修。
3.样本中所示的泵具有双进口结构，能够更有效地降低进口压力和提高泵的吸程。
4.泵壳采用高强度铸铁材料制成，具有良好的耐磨性和耐腐蚀性。
5.泵的叶轮采用高硬度合金材料制成，具有优异的耐磨性和耐蚀性。
6.该泵可根据用户需要选择不同的泵体材质、叶轮材质和密封方式。
技术参数：
1.流量：10-5000m³/h
2.扬程：5-80m
3. 功率：2-185kw
4. 排渣直径：50-400mm
5. 最大输送颗粒直径：25-76mm
6.泵体材质：高强度铸铁
7.叶轮材质：高硬度合金。
自主研制高温油煤浆泵成功替代进口
热 管 连接处 加 入开小 孑 Ｌ 挡板 可使 纵 向加 热管 流体 流
每根 加热 管 的传热 性 能 ，拥 有更 高 的传 热效 率 。但 是也 可 以看 到 ．开孔会 使加 热管 中压降 有很 大 的增 加 ，因此 这 种结 构适 用于允 许 有较 高压 降 的场合 。
表 １ 无 挡 板 和 挡 板 开 孔 两 种 工 况 对 比
本 文通 过数 值模 拟 的方法 研究 了移 动 容器 外 置 式 加 热 结 构 连 接 处 加 人 开 孔 挡 板 对 管 内流 动 的 影
管 所致 。连 接处 开孔 后 ，仍然 有一 部分 进 口 １的 流 体 流入 下 部纵 向加 热管 导致 其流量 较 大 。对 比两 种
工况 可 以发现 ．连 接处加 入 开孔挡 板使 两 根加 热 管
报 ，２ ０ ０ ８（ ３ ０ ） ：８ ７ ．
刘建 平． 铁 路罐式 集装箱 设计 的研究 【 Ｊ ］． 铁 道货运 ， ２ ０ ０ ９（ ６ ） ：３ ５ — ３ ８ ． 王新 义 ，郭 永 华 ，袁 彦 华 ． 一 种 保 温 罐 车 的 新 型 加 热 装置 ［ Ｊ １． 专用 汽 车 ，２ ０ ０ ９（ ７ ） ：５ ４ — ５ ５ ． 任超． 罐式 集装 箱传 热过程 分析 及数 值模 拟 ［ Ｄ ］． 上
化 工装 备技 术
第３ ４卷 第 ５期
表 ２ 三 种 不 同孔 径 工 况 对 比
， 一
上 部 纵 向 加 热 管
下 部 纵 向 加 热 管
流量／ （ ｋ ｇ ・ ｓ ） 压 降／ Ｐ ａ 流量／ （ ｋ ｇ ・ Ｓ ） 压 降／ Ｐ ａ
４ 结 论
图 ４ 两 种 加 热 结构 连 接 处 速 度 矢 量 图

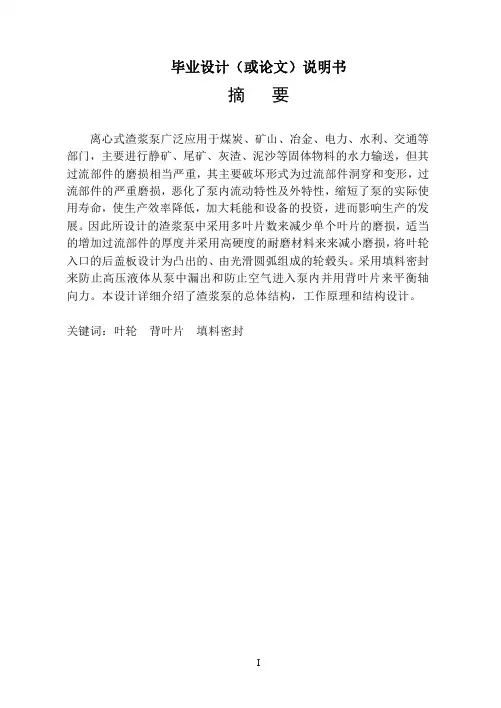

离心式渣浆泵结构设计
摘 要离心式渣浆泵广泛应用于煤炭、矿山、冶金、电力、水利、交通等 部门，主要进行静矿、尾矿、灰渣、泥沙等固体物料的水力输送，但其 过流部件的磨损相当严重，其主要破坏形式为过流部件洞穿和变形，过 流部件的严重磨损，恶化了泵内流动特性及外特性，缩短了泵的实际使 用寿命，使生产效率降低，加大耗能和设备的投资，进而影响生产的发 展。
因此所设计的渣浆泵中采用多叶片数来减少单个叶片的磨损，适当 的增加过流部件的厚度并采用高硬度的耐磨材料来来减小磨损， 将叶轮 入口的后盖板设计为凸出的、由光滑圆弧组成的轮毂头。
采用填料密封 来防止高压液体从泵中漏出和防止空气进入泵内并用背叶片来平衡轴 向力。
本设计详细介绍了渣浆泵的总体结构，工作原理和结构设计。
关键词：叶轮 背叶片 填料密封AbstractThe slurry pump is the extensive applying in the coal, mineral mountain, metallurgy, electrical, water conservancy, transportation and so on. It is main to proceed the water power of the static mineral, tail mineral, ash grain, sediment solid material transportation. But its very serious over the abrasion that flow the parts. Its main breakage form is over flow the parts penetrate with transformation. Over serious abrasion that flow the parts，it is worsening the pump inside flows characteristic and outside characteristics, shorting the actual service life of the pump and making production efficiency lower, enlarging consumes the investment of the equipments, and then affecting the development of the production. It adopt many leaf's number to reduce the single abrasion of leaf's slice for this designing slurry pump, also increased combines over the thickness that flow the parts the high degree of hardness in adoption bears to whet the material to come to let up the wear and tear, and empressed an entrance covers plank design as to bulge and smooth hubcap head . Adopted the filler which is sealed completely to prevent the high pressure liquid to leak from the pump with keep air from entering to pump the inside counteract to carry on the back leaf's slice to equilibrium stalk face dint. This design was detailed to introduce the total construction that slurry pump, the work principle designs with the construction.Key words : impeller auxiliary impeller the filler seals目 录摘要 (Ⅰ)Abstract (Ⅱ)一般部分第 1 章 概论 (1)1.1 泵的定义及其用途 (1)1.2 泵的分类 (1)1.2.1 叶片式泵 (1)1.2.2 容积式泵 (1)1.2.3 特殊类型的泵 (2)第 2 章 泵的结构设计与计算 (3)2.1 泵基本参数的确定 (3)2.1.1 泵吸入口和排除口的确定 (3)2.1.2 轴径的初步计算 (3)2.2 叶轮的水力设计 (5)2.2.1 叶轮的主要参数的选择和计算 (5)2.3 压水室的设计 (14)第 3 章 径向力与轴向力的平衡 (20)3.1 径向力及其平衡 (20)3.2 轴向力及其分 (21)3.3 轴向力的平衡 (23)3.4 用背叶片平衡轴向力 (23)第 4 章 离心泵主要零部件的强度计算 (25)4.1 引言 (25)4.2 叶轮的强度的 (25)4.2.1 叶轮强度计算 (25)4.2.2 叶片厚度的计算 (26)4.2.3 轮毂强度的计算 (27)4.3 泵体强度的计算 (28)4.4 泵轴的校核 (29)4.4.1 按扭转强度校核 (29)4.4.2 按弯扭合成强度条件计算 (29)4.4.3 校核轴的强度 (31)4.4.4 按疲劳强度条件进行精确校核 (31)4.4.5 按静强度条件进行校核 (35)4.4.6 轴的刚度校核计算 (35)4.5 键的校核 (35)4.5.1 键的剪应力校核 (35)4.5.2 键的挤压切应力的计算 (36)第5章 渣浆泵零部件的选择 (37)5.1 选用渣浆泵零部件的重要性 (37)5.2 轴封结构的选择 (38)5.2.1 常用的填料 (38)5.2.2 填料函结构尺寸的确定 (38)5.2.3 填料密封安装技术要求 (40)5.3 轴承部件的选择 (40)5.3.1 滚动轴承的润滑及轴承结 (41)5.3.2 滚动轴承安装时的问题 (41)第 6 章 渣浆泵装配及运转的注意事项 (42)6.1 装配时的注意事项 (42)6.2 运转时的注意事项 (42)6.3 维护和保养 (43)6.3.1 轴封的维护 (43)6.3.2 叶轮的调节 (43)6.3.3 轴承组件 (44)第 7 章 经济分析 (45)结论 (46)参考文献 (47)专题部分固液两相流离心泵磨损机理和叶轮的设计 (49)附录 1 外文翻译1.1 外文翻译 (55)1.2 外文原文 (68)致谢 (69)一般部分第 1 章 概论1.1泵的定义及其用途“泵”这个名词本身的意义说明其作用是用来提水，而且在很 长的一个时期，这是它的唯一的用途。
GE水煤浆气化制浆系统常见问题及处理探析
GE 水煤浆气化制浆系统常见问题及处理探析摘要：总结了GE水煤浆气化制浆系统常见问题及处理方法，针对煤浆浓度不合格、煤称重给料机故障及堵煤、棒磨机漏浆、系统管线结垢、低压煤浆泵选型等问题提出了处理办法及处理时的注意事项，希望可以对其他公司制浆系统平稳运行带来借鉴意义。
关键词：煤浆制备；称重给料机；漏浆；煤浆泵；结垢某公司180万吨/年煤制甲醇项目采用6.5MPa(G)、1350℃的GE水煤浆加压气化技术，2010第1台气化炉投料成功。
煤浆制备单元的目的是为气化炉制备、储存及输送合格水煤浆。
制浆系统的稳定性对于整个工艺流程来说至关重要。
整个系统中包含众多设备和管线，运行时会遇到很多问题。
制浆单元主要的工艺流程如下：粒度小于10mm的碎煤由卸储煤装置皮带送入煤储斗，经煤称重给料机称量后送入磨煤机。
在添加剂槽中经过添加新鲜水配制成的浓度适宜的添加剂由泵送入磨煤机。
污泥水、甲醇装置含油废水、研磨水池渣水和低压灰水送入研磨水槽，研磨水由泵加压经磨机给水流量调节阀控制水量送入磨机。
煤、添加剂和工艺水一同送入磨机中，研磨成浓度合格的水煤浆。
水煤浆经滚筒筛滤去大颗粒后溢流至磨机出料槽中，经低压煤浆泵送入煤浆大槽内储存，再经高压煤浆泵泵送至气化炉工艺烧嘴。
以下是对实际生产中制浆单元常见的问题进行的探讨。
1 煤浆浓度问题1.1 GE水煤浆加压气化技术要求水煤浆具有较高的浓度、较好的流动性、较好的稳定性、适宜的粒度分布、适宜的pH值。
其中煤浆浓度是否合格至关重要。
一般要求浓度在60%-65%，研究表明，水煤浆在参与气化反应的过程中，水分的高低将直接影响气化反应过程及反应后合成气的成分。
在气化反应温度相同的情况下，对于同种煤质，煤浆浓度越高，则越利于降低比氧耗、比煤耗。
因此，在保证煤浆稳定性、流动性前提下，应尽可能地提高煤浆浓度。
1.2 控制煤浆浓度合格的措施在实际生产中，煤浆浓度的提高需要各方面综合作用，常用的措施如下：1.2.1严格控制系统开停工和故障处理时冲洗水的用量，用完冲洗水及时将入口加盲板，避免大量冲洗水进入煤浆大槽；1.2.2 现场操作人员加强巡检，提高通过看浆口观察煤浆在滚筒筛挂格格数的频次，发现挂格低时及时联系中控室调整水煤比；1.2.3 分析煤浆浓度数据，及时调整棒磨机钢棒级配；1.2.4 合理安排备用棒磨机与运行磨机的切换，及时进行加减棒操作，维持钢棒级配在合理的范围内；1.2.5 根据煤浆分析数据，控制好煤浆添加剂的配制浓度和添加量。

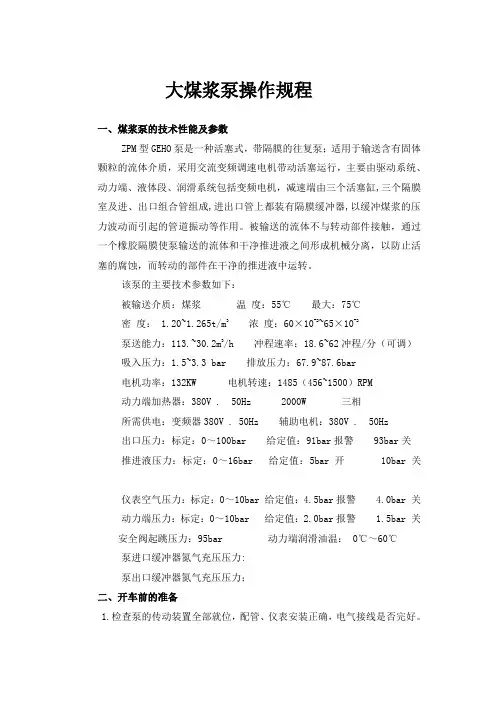

GEHO煤浆泵操作手册
大煤浆泵操作规程一、煤浆泵的技术性能及参数ZPM型GEHO泵是一种活塞式，带隔膜的往复泵；适用于输送含有固体颗粒的流体介质，采用交流变频调速电机带动活塞运行，主要由驱动系统、动力端、液体段、润滑系统包括变频电机，减速端由三个活塞缸,三个隔膜室及进、出口组合管组成,进出口管上都装有隔膜缓冲器,以缓冲煤浆的压力波动而引起的管道振动等作用。
被输送的流体不与转动部件接触，通过一个橡胶隔膜使泵输送的流体和干净推进液之间形成机械分离，以防止活塞的腐蚀，而转动的部件在干净的推进液中运转。
该泵的主要技术参数如下：被输送介质：煤浆温度：55℃最大：75℃密度： 1.20~1.265t/m3浓度：60×10-2~65×10-2泵送能力：113.~30.2m3/h 冲程速率：18.6~62冲程/分（可调）吸入压力：1.5~3.3 bar 排放压力：67.9~87.6bar电机功率：132KW 电机转速：1485（456~1500）RPM动力端加热器：380V . 50Hz 2000W 三相所需供电：变频器380V . 50Hz 辅助电机：380V . 50Hz出口压力：标定：0～100bar 给定值：91bar报警 93bar关推进液压力：标定：0～16bar 给定值：5bar 开 10bar 关仪表空气压力：标定：0～10bar 给定值：4.5bar报警 4.0bar 关动力端压力：标定：0～10bar 给定值：2.0bar报警 1.5bar 关安全阀起跳压力：95bar 动力端润滑油温： 0℃～60℃泵进口缓冲器氮气充压压力:泵出口缓冲器氮气充压压力；二、开车前的准备1.检查泵的传动装置全部就位，配管、仪表安装正确，电气接线是否完好。
2.原始开泵清理泵体及动力端油箱，推进液油箱3.加注润滑油；部位有齿轮联轴节、动力端、齿轮箱。
4.向推进液槽加推进液：油位应在观察孔的2/3处。
动力端润滑油和齿轮联轴节油位正常位置。
渣浆泵JZJ(9.28)
昆明嘉和科技开发有限公司
JZJ系列渣浆泵 JZJ系列渣浆泵
昆明嘉和科技开发有限公司
发展沿革
昆明嘉和科技开发有限公司
技术特点
JZJ型渣浆泵是我公司适应市场需求开发的新型高效节能 JZJ型渣浆泵是我公司适应市场需求开发的新型高效节能 抗磨蚀泵。该系列泵在水力设计、结构设计以及材料上， 抗磨蚀泵。该系列泵在水力设计、结构设计以及材料上，综 合应用了国内外同类产品的优点并加以创新， 合应用了国内外同类产品的优点并加以创新，泵的综合性能 居国内领先水平，部分泵的效率指标居国际先进水平。 居国内领先水平，部分泵的效率指标居国际先进水平。广泛 用于电力、冶金、煤炭、化工、 用于电力、冶金、煤炭、化工、建材等行业输送含有固体颗 粒的浆体。如火电厂水力除灰、冶金选矿厂矿浆输送、 粒的浆体。如火电厂水力除灰、冶金选矿厂矿浆输送、洗煤 厂煤浆及重介输送等。允许输送的最大浆体重量浓度C 厂煤浆及重介输送等。允许输送的最大浆体重量浓度CW为： 灰（渣）浆和煤浆45%；矿浆和重介60%。 浆和煤浆45%；矿浆和重介60%。 45% 60%
昆明嘉和科技开发有限公司
直联传动
配用液力偶合器传动 平 行 皮 带 传 动
背托式传动 尾 架 式 传 动
昆明嘉和科技开发有限公司
JZJ系列渣浆泵型谱图 JZJ系列渣浆泵型谱图
昆明嘉和科技开发有限公司
JZJ系列泵结构简图 JZJ系列泵结构简图
出口短管 轴承箱 后 护 板 副叶轮 填料箱 叶 轮 前护板 入口短管
挡 套
挡水盘 拆卸环 轴 套 前泵壳 蜗 壳
托 架 体
后 泵 壳
昆明嘉和科技开发有限公司
叶轮
梯形螺纹联接
昆明嘉和科技开发有限公司
叶轮模型
立式渣浆泵型号与规格参数
立式渣浆泵型号与规格参数立式渣浆泵是一种常见的工业设备，广泛应用于矿山、冶金、煤炭、电力、化工等行业。
它主要用于输送浆料，如煤浆、矿浆、灰浆等。
立式渣浆泵具有结构紧凑、运行稳定、维护方便等特点，因此备受用户的青睐。
立式渣浆泵的型号和规格参数对于用户来说非常重要，它们直接影响到泵的性能和使用效果。
下面我将为大家介绍几个常见的立式渣浆泵型号和其规格参数。
首先是型号为SP(R)的立式渣浆泵，它是一种单级、单吸式离心泵。
该泵的流量范围为10-2000m³/h，扬程范围为3-60m。
其最大允许介质密度为45%。
该泵采用垂直结构，可以直接安装在泵池中，无需任何基础支撑。
同时，该泵还具有防腐、耐磨、耐高温等特点，适用于输送不同浓度和粒径的渣浆。
另一个常见的型号是SP(R)系列立式渣浆泵，它是一种多级、单吸式离心泵。
该泵的流量范围为10-500m³/h，扬程范围为3-40m。
其最大允许介质密度为60%。
该泵具有结构紧凑、运行平稳、噪音低等特点，适用于输送高浓度的渣浆。
该泵还可以根据用户的要求进行设计和制造，以满足不同工况的需要。
还有型号为SP(R)系列立式渣浆泵，该泵是一种单级、双吸式离心泵。
该泵的流量范围为10-500m³/h，扬程范围为3-40m。
其最大允许介质密度为60%。
该泵采用双吸式结构，可以在输送大流量渣浆时提供更好的稳定性和效率。
该泵适用于输送高浓度、高粘度的渣浆，广泛应用于冶金、矿山等行业。
立式渣浆泵的型号和规格参数对于用户选购和使用非常重要。
不同型号的立式渣浆泵适用于不同的工况和介质，用户在选择时应根据实际情况进行合理选择。
立式渣浆泵在工业生产中起着重要的作用，它的优良性能和可靠性使其成为工业领域不可或缺的设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
26 离心式煤浆泵 MJ100-100 ≤90 62 3 西北能源化工有限责任公司
27 离心式煤浆泵 MJ130-80
≤90 65 6 青海盐湖镁业有限公司
28 离心式煤浆泵 MJ140-86
≤90 65 4 石家庄盈鼎气体有限公司
29 离心式煤浆泵 MJ30-60
≤90 65 1 久泰能源内蒙古有限公司
与离心泵相反，因此运行成本 高。
用泵，因此同比运行成本较隔
膜泵明显要低。
6 煤浆泵业绩
序 号
设备名称
规格型号
1 离心式煤浆泵 MJ60-80 2 离心式煤浆泵 MJ100-100 3 离心式渣池泵 MJ195-65 4 离心式煤浆泵 MJ85-95
介质 温度 (℃) ≤90
≤90
≤90
≤90
固体 数量
1.3 适用范围
输送介质：水煤浆、油煤浆等杂质含量高且具有一定腐蚀性的介质。
固体含量：≤68wt%
固体粒度：≤3mm
介质温度：≤ 90℃（水煤浆）
≤ 500℃（油煤浆）
介质粘度：≤3000mPa·s
流 量：≤200m3/h（水煤浆） ≤ 500m3/h（油煤浆）
进出口压差：≤ 1.5MPa
-1-
上海福思特流体机械有限公司 Shanghai First Fluid Machinery
22 离心式细浆泵 MZL15-50B ≤90 45 3 新能能源有限公司
23 离心式粗浆泵 MZL15-50C ≤90 45 6 新能能源有限公司
24 离心式煤浆泵 MJ100-40
≤90
64
3
中国石化股份有限公司茂名分公 司
替换隔膜泵
25 离心式煤浆泵 MJ100-100 ≤90 63 1 陕西延长石油兴化化工有限公司 替换隔膜泵
9 离心式煤浆泵 MJ50-50
≤90
4
2 上海焦化有限公司
10 离心式煤浆泵 MJ170-60
≤100 3.5 2 上海焦化有限公司
11 离心式渣池泵 MZL125-55 ≤90
3
2 安徽六国化工股份有限公司
12 离心式煤浆泵 MJ70-120
≤90 67 4 安徽六国化工股份有限公司
13 离心式煤浆泵 MJ100-100 ≤90 62 12 蒲城清洁能源化工有限责任公司
1.4 离心泵较隔膜泵存在的优势
ü 投资成本低，维修维护费用低； ü 控制系统简单； ü 结构合理，装拆方便； ü 占地面积小； ü 流量和压力调节范围宽。
2 系统组成
ü 电机 ü 弹性柱销联轴器（立式泵）
金属膜片联轴器（卧式泵） ü 离心式煤浆泵 ü 集装式机封 ü 封液辅助系统 ü 测量仪表及控制系统 ü 共用底座
MJ 型离心式煤浆泵
- 10 -
上海福思特流体机械有限公司 Shanghai First Fluid Machinery
MJ 型离心式煤浆泵
- 11 -
上海福思特流体机械有限公司 Shanghai First Fluid Machinery
8 合作
MJ 型离心式煤浆泵
通过多年煤浆泵研发及其实际运行的成功，我们积累了较为丰富的设计、生产经验。 我们的离心式高温煤浆泵已经有很成功的案例；该泵已完全可以替代进口产品，满足 苛刻的使用工况。 在煤气化工艺中，可以确定离心式水煤浆泵完全可以替代隔膜泵进行低压煤浆液的输 送，离心式水煤浆泵可以替代渣浆泵进行渣池液的输送，以及在类似装置系统中也可采用 该类型泵。 希望在煤化工领域，我们能与相关领域的专家及相关行业的用户合作，共同发展，促 进离心式煤浆泵的深入开发和推广使用！
33 残渣泵
MJ15-55
34 热污油泵
MJ65-80
35 残渣固化泵 MJ10-7
36 含固渣油泵 MJ10-65
37 紧急泄压罐底 MJ65-100 泵
38 油渣泵
MJ15-90
介质 温度 (℃) ≤290
≤410
≤500
≤290
≤290
固体 含量 (%)
52
60
50
60
60
数量 (套)
用户名称
18 离心式煤浆泵 MJ65-40
≤90 65 4 鹤岗市华鹤煤化股份有限公司
19 离心式煤浆泵 MJ120-100 ≤90 61 3 内蒙古荣信化工有限公司
替换隔膜泵
20 离心式煤浆泵 MJ160-50
≤90 65 4 鄂尔多斯市国泰化工有限公司
21 离心式配浆泵 MZL15-50B ≤90 65 3 新能能源有限公司
含量 (%)
(套)
用户名称
65 1 上海焦化有限公司
63 6 新能能源有限公司
4
2 安徽华谊化工有限公司
65 4 安徽华谊化工有限公司
备注
-4-
上海福思特流体机械有限公司 Shanghai First Fluid Machinery
MJ 型离心式煤浆泵
序 号
设备名称
规格型号
5 离心式煤浆泵 MJ85-60
程与转速关系 平方成正比关系。
变化对扬程的变化小。
由于采用变频调速控制系统， 虽然也采用变频调速，但由于
2 系统性能
流量和压力可范围广，系统 隔膜泵的固有特性，可调工况
稳定性好。
的范围小。
控制系统简单，操作方便，并
且采用变频调速控制系统后，
3
起动和运行操作
可以根据生产流程要求自动控 制和变化泵的工况；离心泵在
30 离心式煤浆泵 MJ70-80 31 离心式煤浆泵 MJ120-60
≤90 62 2 山东金诚化工科技有限公司
≤80
65
4
新疆心连心能源化工有限公 司
-5-
上海福思特流体机械有限公司 Shanghai First Fluid Machinery
MJ 型离心式煤浆泵
序 号
设备名称
规格型号
32 进料预混合泵 MJ90-90
42 离心式煤浆泵 MJ1-45
≤375 19 1 神华煤制油上海研究院
43 离心式煤浆泵 MJ2-35
≤375 50 1 神华煤制油上海研究院
44 离心式煤浆泵 MJ10-60
≤180 50 2 神华煤制油上海研究院
45 离心式煤浆泵 MJ4-65
≤250 30 2 神华鄂尔多斯煤制油分公司
46 离心式煤浆泵 MJ125-100 ≤345 50.9
7 用户使用报告
MJ 型离心式煤浆泵
-7-
上海福思特流体机械有限公司 Shanghai First Fluid Machinery
MJ 型离心式煤浆泵
-8-
上海福思特流体机械有限公司 Shanghai First Fluid Machinery
MJ 型离心式煤浆泵
-9-
上海福思特流体机械有限公司 Shanghai First Fluid Machinery
MJ 型离心式煤浆泵设计采用国际标准 ISO28258 和 API61010th 标准，可广泛应用于石 油化工、煤化工等要求输送杂质含量高且带腐蚀性高温介质的行业。整套系统采用新材料、 新工艺和优质配件，确保了系统工作的稳定性、可靠性，是替代同类进口产品的最佳选择。
1.2 型号意义：
MJ 195 — 65 MJ —— 煤浆泵 195 —— 流量（m3 /h） 65 —— 扬程（m）
MJ 型离心式煤浆泵
MJ 型离心式煤浆泵 （卧式泵）
MJ 型离心 式煤浆泵 （立式泵）
-2-
上海福思特流体机械有限公司 Shanghai First Fluid Machinery
3 泵的结构型式及配套系统形式
MJ 型离心式煤浆泵
1、泵的结构形式分为：立式单级单吸离心泵（叶轮吸入口向下）或卧式单级单吸悬 臂式离心泵。
2 陕西延长石油（集团）有限责任 公司油煤新技术开发公司
2 陕西延长石油（集团）有限责任 公司油煤新技术开发公司
2 陕西延长石油（集团）有限责任 公司油煤新技术开发公司
2 陕西延长石油（集团）有限责任 公司油煤新技术开发公司
2 陕西延长石油（集团）有限责任 公司油煤新技术开发公司
≤500 30 2 陕西延长石油安源化工有限公司
介质 温度 (℃)
≤90
固体
含量 (%)
数量 (套)
用户名称
65 1 宁波万华聚氨酯有限公司
备注 替换隔膜泵
6 离心式渣池泵 MJ50-55
≤90
4
2 上海焦化有限公司
7 离心式煤浆泵 MJ60-60
≤90 65 1 上海焦化有限公司
8 离心式渣池泵 MJA65-35
≤90 65 2 上海焦化有限公司
ISO9001:2008
MJ 型离心式煤浆泵
上海福思特流体机械有限公司
Shanghai First Fluid Machinery Co., Ltd
i
上海福思特流体机械有限公司 Shanghai First Fluid Machinery
MJ 型离心式煤浆泵
1 概述
1.1 简介
我公司工程技术人员在煤制油项目关键动设备国产化研制过程中，成功研制了用于输 送高温油煤浆介质的离心式煤浆泵，完全可以替代进口产品用于类似的高温工况。
控制系统复杂，操作难；与离 心泵相比，冲洗很不方便。
起动前和停泵后对泵内及相连
管路的冲洗很方便。
-3-
上海福思特流体机械有限公司 Shanghai First Fluid Machinery
MJ 型离心式煤浆泵
序号
比较内容
立式离心式煤浆泵
隔膜式煤浆泵
虽然隔膜泵的隔膜维修方便，
泵和系统的结构简单，其控制 但由于隔膜泵必须配备与缸
