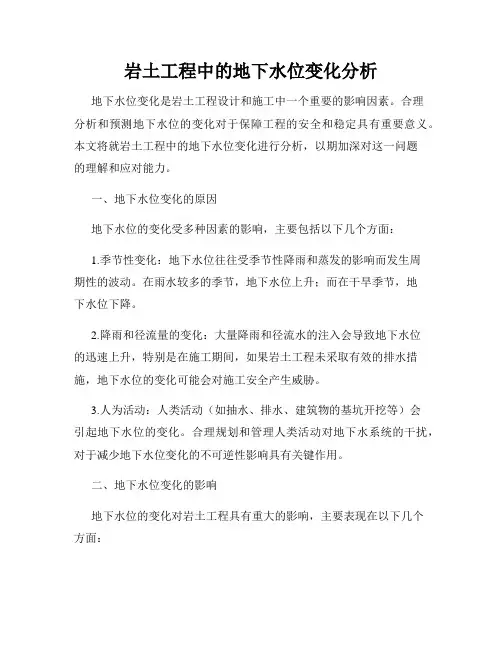

岩土工程中的地下水位变化分析
岩土工程中的地下水位变化分析地下水位变化是岩土工程设计和施工中一个重要的影响因素。
合理分析和预测地下水位的变化对于保障工程的安全和稳定具有重要意义。
本文将就岩土工程中的地下水位变化进行分析，以期加深对这一问题的理解和应对能力。
一、地下水位变化的原因地下水位的变化受多种因素的影响，主要包括以下几个方面：1.季节性变化：地下水位往往受季节性降雨和蒸发的影响而发生周期性的波动。
在雨水较多的季节，地下水位上升；而在干旱季节，地下水位下降。
2.降雨和径流量的变化：大量降雨和径流水的注入会导致地下水位的迅速上升，特别是在施工期间，如果岩土工程未采取有效的排水措施，地下水位的变化可能会对施工安全产生威胁。
3.人为活动：人类活动（如抽水、排水、建筑物的基坑开挖等）会引起地下水位的变化。
合理规划和管理人类活动对地下水系统的干扰，对于减少地下水位变化的不可逆性影响具有关键作用。
二、地下水位变化的影响地下水位的变化对岩土工程具有重大的影响，主要表现在以下几个方面：1.土体稳定性：地下水位的变化会影响地下水与土体的相互作用，进而对土体的稳定性造成影响。
例如，地下水位上升会增加土体的孔隙水压力，降低土体的抗剪强度，易造成土体液化和坡体滑动等现象。
2.岩土渗透性：地下水位的变化会对岩土渗透性产生影响。
当地下水位上升时，土壤中的颗粒之间填满的气体会被水所代替，导致土体的渗透能力下降，增加了岩土工程施工中的排水难度。
3.工程设施安全：地下水位的变化对岩土工程的设施安全造成影响。
例如，在地铁工程中，如果未能合理预测和控制地下水位的变化，可能导致隧道渗漏、地铁车站积水等问题，影响工程的正常使用。
三、地下水位变化分析方法合理分析地下水位的变化对于岩土工程设计和施工具有关键意义。
以下介绍几种常用的地下水位变化分析方法：1.数学建模法：通过建立数学模型，模拟地下水位的变化规律。
数学建模法可以通过对连续方程、渗流方程等进行求解，得到地下水位变化图，并对岩土工程的稳定性、变形等进行预测。
岩土工程中地下水渗流模型的建立与分析
岩土工程中地下水渗流模型的建立与分析地下水是岩土工程中非常重要的一个方面，其成因、分布规律、水位变化等都对工程建设具有直接的影响。
在岩土工程中，地下水的流动过程是非常复杂的，需要进行深入分析和模拟。
因此，地下水渗流模型的建立和分析是岩土工程中重要的一环。
一、地下水渗流模型建立的基本思路及步骤地下水渗流模型是指把实际的地下水系统复杂程度抽象为一个由数学模型描述的虚拟系统，通过对模型中水力参数的确定和求解，模拟实际地下水系统的各项参数变化。
地下水渗流模型建立的基本思路是，通过对真实地下水系统（模拟对象）的所处环境、沉积堆积、地静力压力、保护层、气候条件以及岩石构造的变化等因素进行实际测量和观测，获得现场样品或数据。
接着，通过建立地下水系统数学模型，对实际地下水系统进行模拟和规划。
地下水渗流模型建立的步骤一般包括以下几个步骤：实际地下水环境分析、地下水系统数学建模、数值计算、数据处理及模型验证。
在建立地下水渗流模型之前，首先需从地下水环境中收集各种类型的资料包括水文地质、测量数据、环境观测资料等进行备案。
收集完毕资料后，需要通过建立适当的模型对地下水进行建模。
二、地下水渗流模型建立的方法地下水渗流模型建立的方法一般可分为解析方法和数值方法两种。
解析方法利用数学公式推导出解析解，计算时间短但只能应用于非常简单的情况。
而数值方法，则把真实的物质世界抽象为虚拟的数值世界，通过数值计算得到近似解。
常用的数值方法包括有限差分法、有限元法、边界元法等。
三、地下水渗流模型存在的问题及改进地下水渗流模型在实际应用中，仍然存在一些问题，如建模误差、边界条件不精确、模型过于简化等。
这些问题会对模型的结果产生重要的影响，需要对其进行改进。
建模误差是建立地下水渗流模型中非常重要的问题。
建模误差往往来源于对数据采集不够充分和对数据分析不够透彻，建议使用虚拟样品等新颖的数据分析技术以提高建模质量。
边界条件的确定也是地下水渗流模型中的一个难题。

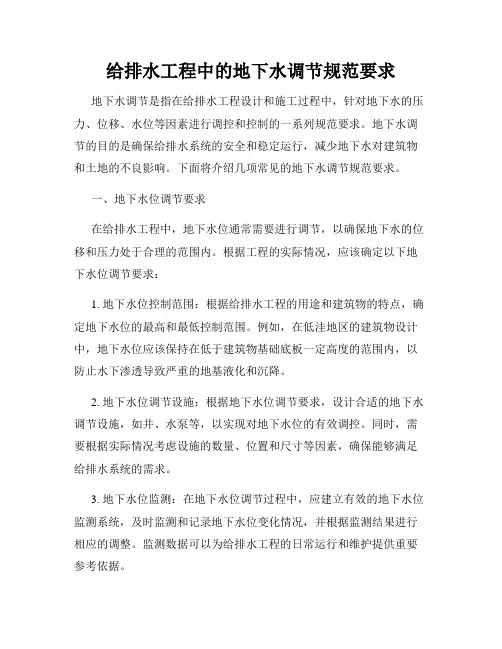

给排水工程中的地下水调节规范要求
给排水工程中的地下水调节规范要求地下水调节是指在给排水工程设计和施工过程中，针对地下水的压力、位移、水位等因素进行调控和控制的一系列规范要求。
地下水调节的目的是确保给排水系统的安全和稳定运行，减少地下水对建筑物和土地的不良影响。
下面将介绍几项常见的地下水调节规范要求。
一、地下水位调节要求在给排水工程中，地下水位通常需要进行调节，以确保地下水的位移和压力处于合理的范围内。
根据工程的实际情况，应该确定以下地下水位调节要求：1. 地下水位控制范围：根据给排水工程的用途和建筑物的特点，确定地下水位的最高和最低控制范围。
例如，在低洼地区的建筑物设计中，地下水位应该保持在低于建筑物基础底板一定高度的范围内，以防止水下渗透导致严重的地基液化和沉降。
2. 地下水位调节设施：根据地下水位调节要求，设计合适的地下水调节设施，如井、水泵等，以实现对地下水位的有效调控。
同时，需要根据实际情况考虑设施的数量、位置和尺寸等因素，确保能够满足给排水系统的需求。
3. 地下水位监测：在地下水位调节过程中，应建立有效的地下水位监测系统，及时监测和记录地下水位变化情况，并根据监测结果进行相应的调整。
监测数据可以为给排水工程的日常运行和维护提供重要参考依据。
二、地下水压力调节要求地下水压力是地下水调节中需要重点关注的因素之一。
合理的地下水压力调节可以避免地下水对建筑物和土地的不良影响，保证工程的安全性和稳定性。
以下是地下水压力调节的一些规范要求：1. 安全压力范围：根据工程需求和地质条件，确定地下水的安全压力范围。
地下水的压力不能超过土壤的承载能力，否则可能导致地基沉降、结构损坏等问题。
2. 分层调节压力：如果地下水位变化较大或地下水层分布不均匀，需要对不同地下水层的压力进行适当的调节。
可以采用分级排水、井筒抽水等方法，将地下水压力控制在安全范围内。
3. 数值模拟分析：对于复杂的地下水条件，可以采用数值模拟的方法，通过建立地下水流动模型，预测和分析地下水的压力分布，并据此进行地下水调节设计。
工程力学在隧道工程中的应用
工程力学在隧道工程中的应用工程力学是研究力学原理在工程实践中的应用的学科，它在隧道工程中起着至关重要的作用。
隧道工程是一项复杂的工程，涉及到地下开挖、土体力学、结构力学等多个学科领域。
本文将从隧道开挖、支护结构以及地下水管理等方面，探讨工程力学在隧道工程中的应用。
一、隧道开挖过程中的工程力学分析隧道开挖是隧道工程的首要步骤，工程力学在该过程中扮演着重要角色。
首先，需要进行对地下岩土的力学性质的研究，如地层的稳定性、承载力等。
通过综合分析岩土的物理力学性质以及地应力分布，可以合理地选择开挖方法，确保隧道开挖过程的安全性。
其次，围岩的变形和破坏对隧道工程的稳定性产生重要影响。
利用工程力学的原理，可以进行围岩变形与破坏的数值模拟，预测和评估围岩的稳定性。
这有助于确定支护结构的设计和施工方法，提高隧道工程的成功率。
二、隧道支护结构的工程力学设计隧道支护结构是保证隧道工程安全稳定的重要组成部分。
工程力学的应用可以帮助设计师选择合适的支护结构类型和参数，并进行支护结构的受力分析。
在纵向方向上，工程力学可以通过分析隧道的受力特性，确定最佳的支护结构类型，如拱形支护、钢拱支护等。
同时，工程力学还可以对隧道结构进行受力分析，确保支护结构在各种力的作用下能够保持稳定，提供足够的抗力和刚度。
在横向方向上，地下隧道通常需要经过水平和垂直的变形缝，以应对地震和岩层的变化。
利用工程力学的方法，可以对这些变形缝的设计和处理进行优化。
工程力学还可以帮助选择适当的支撑系统，并进行支撑系统的受力分析和设计。
三、地下水管理中的工程力学方法地下水对隧道工程的施工和运行产生了重要影响，在地下水管理中，工程力学发挥了关键作用。
首先，工程力学可以帮助预测和计算地下水的渗透和流动特性。
通过建立地下水流动的数学模型，可以评估地下水对隧道工程的影响程度，制定相应的地下水处理措施。
其次，隧道施工过程中需要进行抗渗和排水处理。
工程力学可以帮助选择合适的抗渗和排水措施，并进行相应的设计和分析。

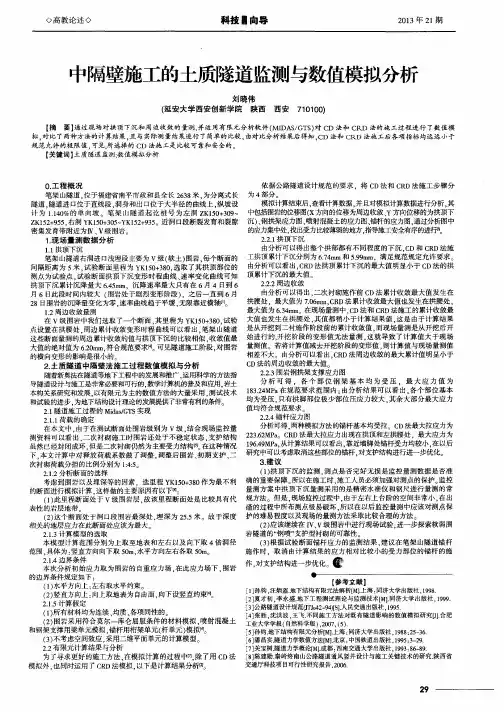

中隔壁施工的土质隧道监测与数值模拟分析
在本文 中 ． 由于在测试断面处 围岩级别 为 ｖ级 。 结合现场监 控量 测资料可 以看 出 ． 二次衬 砌施工时 围岩还 处于不稳 定状态 ． 支护 结构 虽然 已经封闭成环 ， 但是二次衬砌仍然为主要受力结构 。 在这种情况 下． 本文计算 中对 释放荷载 系数 做 了调整 。 调整后 围岩 、 初期支护 、 二 次衬砌 荷载分担的 比例分别为 １ ： ４ ： ５ 。 ２ ． １ ． ２ 分析 断面的选择 考虑到围岩 以及埋深 等的因素 ．选里程 Ｙ Ｋ １ ５ ０ ＋ ３ ８ ０ 作为最不 利 的断面进行模 拟计算 ． 这 样做的主要原 因有 以下Ｉ ｓ ］ ： （ １ ） 此里程断面处于 ｖ级围岩层 ． 故该 里程断面处 是 比较具有 代 表性 的岩层地 带 （ ２ ） 这个断面处于洞 口 段 围岩最深处 ， 埋深 为 ２ ５ ． ５米。故于深 度 相关 的地层应力在此断 面处应该为最大 ２ ． １ ． ３计算模型 的选取 本模 型计算范 围分别为上取 至地表和左右 以及 向下取 ４倍洞径 范 围． 具体为 ： 竖直方 向向下取 ５ ０ ｍ， 水 平方向左右各 取 ５ ０ ｍ 。 ２ ． １ ． ４边界条件 本次 分析初始应 力取 为 围岩 的 自重应力场 ， 在此应力场下 ， 围岩 的边界条件规定如下 ： （ １ ） 水平方 向上 ： 左右取水平约束 。 （ ２ ） 竖直方向上 ： 向上取地表为 自由面 ， 向下设竖直约束 。 ２ ． １ ． ５计算假定 （ １ ） 所有材料均为连续 、 均质、 各项同性的。 （ ２ ） 围岩 采用符合莫 尔一 库仑屈服条件 的材料模拟 ， 喷射混凝 土 和钢架支撑用梁单元模拟 ， 锚杆用桁架单元（ 杆单元 ） 模 拟 。 （ ３ ） Ｎ考虑空间效应 ． 采用二维平面单元的计 算模型。 ２ ． ２ 有限元计算结果与分析 为 了寻求更好 的施工方法 ， 在模拟计算 的过程 中 ， 除 了用 ｃ Ｄ法 模 拟外 ． 也 同时运用 了 Ｃ Ｒ Ｄ法模拟 ， 以下是计算结果分析日 。
隧道工程防水试验方案
隧道工程防水试验方案一、试验目的隧道工程是地下工程中的一种，建设过程中必须考虑到地下水的影响，防水是保证隧道使用安全的重要措施。
隧道的防水性能是隧道使用安全的重要保障，因此，进行隧道工程的防水试验十分必要。
本试验旨在验证隧道防水系统的有效性和稳定性，为隧道工程的防水设计提供依据，保障隧道的使用安全。
二、试验对象本次试验对象为某隧道工程的防水系统，包括隧道内部的防水涂料、防水板材、收敛管、隧道壁面的防水帷幕等。
三、试验内容1. 防水涂料的试验1.1 研究防水涂料的附着性与耐污染性能，分析其在不同温度、湿度和气候条件下的影响；1.2 测试防水涂料的拉伸性能、耐刮擦性能和耐老化性能；1.3 采用冷热循环试验和水蒸气透过率试验，检验其在不同温度和湿度条件下的防水效果。
2. 防水板材的试验2.1 测试防水板材的抗压性能、抗渗透性能和耐震性能；2.2 采用负荷试验和冲击试验，检验其在外部应力下的稳定性和耐久性；2.3 通过水淹试验和长期暴露试验，验证其在湿润环境下的防水效果。
3. 隧道壁面防水帷幕和收敛管的试验3.1 通过模拟地下水压力试验，验证隧道壁面防水帷幕的抗渗透性能；3.2 测试收敛管的密封性能和排水能力，检验其在不同地质条件下的稳定性和可靠性。
四、试验步骤1. 准备工作1.1 检查防水系统的施工记录和材料清单，确保所有材料的来源和规格符合设计要求；1.2 确定试验的具体方案和测试方法，制定试验方案和实施计划。
2. 防水涂料的试验2.1 按照标准规范对涂料样品进行检测和试验，包括附着性、拉伸性、耐污染性、耐老化性、冷热循环和水蒸气透过率试验；2.2 对比试验结果和设计要求，评估防水涂料的性能和适用范围。
3. 防水板材的试验3.1 按照标准规范对板材样品进行检测和试验，包括抗压性、抗渗透性、耐震性、负荷试验和冲击试验；3.2 对比试验结果和设计要求，评估防水板材的性能和适用范围。
4. 隧道壁面防水帷幕和收敛管的试验4.1 对隧道壁面防水帷幕和收敛管进行模拟地下水压力试验，验证其抗渗透性；4.2 测试收敛管的密封性和排水能力，检验其在不同地质条件下的稳定性和可靠性。
隧道施工监测方案
隧道施工监测方案1. 引言隧道施工工程是在地下进行的一项复杂工程，需要严格的监测和控制，以确保施工过程的安全性和质量。
隧道施工监测方案是指通过监测技术和方法，对隧道施工过程中的各项参数进行实时监测和分析，以及及时预警和采取措施来保证工程的安全和稳定。
本文将介绍隧道施工监测方案的整体框架和具体的监测内容，以及监测方法和技术的选择。
希望通过本文能够为隧道施工监测人员提供参考和指导，以确保隧道施工工程的顺利进行。
2. 监测内容隧道施工过程中需要监测的主要内容包括：2.1 地质环境监测地质环境监测是指对施工区域的地质情况进行监测和分析，以确定岩土层的性质和稳定性。
其中包括：•岩土层的物理力学性质的测定和分析。
•岩土层的水文地质特征的测定和分析。
•岩土层的地应力场和地应力的演化规律的监测和分析。
2.2 地下水监测地下水监测是指对隧道附近地下水位、水温、水位变化等参数进行实时监测和分析。
主要包括：•地下水位的监测和测量。
•地下水温的监测和测量。
•地下水位变化的监测和分析。
2.3 隧道变形监测隧道变形监测是指对隧道的水平变形、垂直变形以及沉降等参数进行实时监测和分析。
包括：•隧道水平变形的监测和测量。
•隧道垂直变形的监测和测量。
•隧道沉降的监测和分析。
2.4 隧道内环境监测隧道内环境监测是指对隧道内部的温度、湿度、气体浓度等参数进行实时监测和分析。
主要包括：•隧道内部的温度监测和测量。
•隧道内部的湿度监测和测量。
•隧道内部的气体浓度监测和测量。
3. 监测方法和技术选择针对不同的监测内容，我们可以选择不同的监测方法和技术来进行监测。
3.1 地质环境监测方法和技术选择对于地质环境监测，我们可以使用以下方法和技术：•岩土层物理力学性质的测定和分析可以使用岩石力学试验等方法进行。
•岩土层水文地质特征的测定和分析可以使用孔隙水压试验和渗透试验等方法进行。
•岩土层地应力场和地应力的演化规律的监测和分析可以使用应力监测孔和应力较量法等方法进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
53 51 49 47 45 43 41 39 37 35 33 31 29 27 25 23 21 19 17
6.2.1 北四环中关村路堑工程
▽ 47.36m~48.95m ① ② ③ ④
层面标高 层面标高 (m) (m) 50.00~51.00 50.00~51.00 46.16~47.46 46.16~47.46
60 70 水压力(kN/m 2 )
图6-8 民族园海洋馆工程地下水压力现场监测结果
地下水压力的模拟预测
由于地下水位等水文地质条件受很多自然因素和人为 因素的影响，不是一个定值，因此，工程设计人员需要针对 工程特点，根据最不利于工程安全的状况进行设计和分析， 以确保工程的安全。在上述研究成果的基础上，可对工程场 地可能出现的最大（或最不利）地下水压力进行预测，为工
6.2.1 北四环中关村路堑工程
由图6-6可以看出： a） 地下水压力在垂向上并不是随深度的增加而线性增大，在不同 区段的地下水压力大小差别明显。 b ）在浅层含水层①层中，由观测孔数据可知，在A段、B段和C段 的地下水位标高比较接近（49m左右），地下水压力的大小在A段、B 段和C段也基本上没有什么变化。 c ） 在层号为②、③、④的地层中，表现为④层厚度越大，地下水 压力越大。即地下水压力大小与厚度的大小一致。 d） 在深部含水层⑤层中，地下水位越高，则地下水压力越大。即 地下水压力大小与地下水位标高的大小一致，且其实测值的大小基本 上与按该层地下水位计算的静水压力值相等。
38.60~40.55 38.60~40.55 37.92~39.05 37.92~39.05
53 51 49 47 45 43 41 39 37 35 33 31 29 27 25 23 21 19 17
6.2.1 北四环中关村路堑工程
▽ 47.36m~48.95m ① ② ③ ④
层面标高 层面标高 (m) (m) 50.00~51.00 50.00~51.00 46.16~47.46 46.16~47.46
38.60~40.55 38.60~40.55 37.92~39.05 37.92~39.05
▽
26.75m~32.87m
⑤
17.85~30.60 17.85~30.60
15 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3.0 3.1 3.2 3.3
▽
26.75m~32.87m
⑤
17.8
15 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3.0 3.1 3.2 3.3
⑤
设计和施工中的地下水主要“以排为主”，因此，地下水压
力问题没有深入考虑，垂向上地下水压力分布也很简单，主 要按静水压力分布考虑即可。 进入上世纪80年代以后，随着高层建筑不断涌现，基 础埋深不断增加，且工程设计和施工中要求逐步摒弃“以 排为主”，采用“以堵为主” 的原则，地下水压力问题 才相应地在地下工程中显现出来，并受到普遍的关注。
现状地下水压力的确定
在地下水压力取值方面，虽然从岩性和含水层类 型等方面提出了地下水压力修正系数的概念，但对 地下水压力的作用机理不清楚。对地下水压力的认
识还是停留在地下水位上，没有进行渗流分析，没
有考虑孔隙水压力和渗透压力的作用。
并且修正系数的取值范围太大，工程中不好使 用，或使用不合理。
隧道衬砌外水压力的确定
建筑物永久性的抗浮措施
3.3.1 压重抗浮
建筑物永久性的抗浮措施
3.3.2 抗浮桩抗浮
建筑物永久性的抗浮措施
3.3.3 锚杆抗浮
建筑物永久性的抗浮措施
3.3.4 永久性抗浮锚桩抗浮
建筑物永久性的抗浮措施
3.3.5 排水降压法抗浮
图 20
棋盘形排水降压系统
建筑物永久性的抗浮措施
3.3.6 无浮力底板抗浮
程计算分析提供合理的地下水压力数值。
水文地质参数的确定
确定水文地质参数，我们使用过的测试方法中有 抽水试验 提水试验
加水试验
钻孔注水试验 131I同位素试验 室内渗透试验 通过试验确定的这些参数，将作为数值模拟中，
选取水文地质参数的主要依据。
地下水压力的模拟预测
假设条件
1) 垂向上各土层是水平、均质、各向同性、 侧向无限延伸的；
2) 相邻土层的渗透性存在明显差异；
3) 垂向上地下水流动视为一维稳定流； 4) 第一层地下水位以下的土层均是饱和的， 即地下水流为连续的饱和流。
地下水压力的模拟预测
图7-5 孔隙水压力计算程序主菜单界面图
地下水压力的模拟预测
图7-6 网格剖分输入界面图
地下水压力的模拟预测
图7-8 信息预览和计算结果数据显示界面图
图 8-3
民族园海洋馆工程地下水压力分析及预测结果
地下水压力勘测现状
不论在理论上还是在实践中，工程地质界对
地下水压力的勘测研究都是有限的。理想的均匀
介质静水压力分布假设仍然是当前工程界计算地
下水力学作用的常用方法。
h Pw = w ·
长期以来，工程中只考虑了静水压力的作用，
忽略了孔隙水压力和渗透压力的作用。
标高(m)
( Ele v at io n me tre s )
53 51 49 47 45 43 41 39 37
① ② ③ ④
▽ 47.36m~48.95m
层面 50.0
① ② ③ ④
B段现状曲线 A段现状曲线 C段现状曲线
46.1
38.6 37.9
35 33 31 29 27 25 23 21 19 17
地下水压力的概念及分类
P ＝ Pw ＋u ＋PV
建筑基坑
静水压力
孔隙水压力
渗透压力
现场监测与模拟分析结果
标高(m) 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 0 30
静水压力分布曲线 实测数据拟合曲线 预测水压力曲线 实测数据点
p w h
建筑物永久性的抗浮措施
工程中一般只是从措施上来考虑如何防治地
下水压力，并没有分析地下水压力值的实际大小
应该是多少。 忽视了地下水压力的取值是否准确、
是否合理，以及对方案设计的影响问题。
3.3.1 压重抗浮 3.3.2 抗浮桩抗浮 3.3.3 锚杆抗浮 3.3.4 永久性抗浮锚桩抗浮 3.3.5 排水降压法抗浮 3.3.6 无浮力底板抗浮 3.3.7 围护桩兼作地下结构抗浮 3.3.8 减少结构埋深抗浮
现场试验实况图片
地下水监测井试验
现场试验实况图片
现场试验实况图片
现场试验实况图片
现场试验实况图片
现场试验实况图片
现场试验实况图片
现场试验实况图片
6.2.1 北四环中关村路堑工程
Y
51 49 47 45 43 41 39 37 35 33 31 29 27 25 23 21 19 17 15
建筑物永久性的抗浮措施
3.3.7 围护桩兼作地下结构抗浮 3.3.8 减少结构埋深抗浮
地下水压力的确定方法
对工程中的地下水压力问题，主要有3种方法来确定：
现场测试、物理模拟、数学模拟
三种方法对地下水压力的确定和研究都是可行的， 实际工作 中可根据具体情况和实际需要来选择。但要正确确定地下水 压力，关键要重视现场勘察和实测，建立正确的地质模型， 从而得到可靠的结果。上述 3 种方法中，物理模拟难度很大 ，一般常用现场测试和数学模拟。
A段、B段和C段④层的厚度 分别为10m、8m和20m。
X (m etres ) (x 1000)
图 9-1
水文地质条件概化计算模型图
水压力(kN/m )
0 20 40 60 80 100 120 140 160
2
水压力(kN/m2)
图 6-6现状水压力监测结果拟合曲线 现状水压力监测结果拟合曲线 图 6-6
隧道及地下工程地下水压力 现场监测与模拟分析
贺学海 2011年7月14日
主要内容
1. 地下水压力的概念及分类 2. 地下水压力勘测现状 3. 现状地下水压力的确定 4. 建筑物永久性的抗浮措施 5. 地下水压力的确定方法 6. 现场测试实例 7. 地下水压力的模拟预测 8. 地下水压力现场监测与模拟分析的意义
现场测试实例
作为市政道路和房屋建筑 2 个方面的典型例证，下面介绍 在两个工程场区进行的地下水压力监测情况。
（1） 北四环中关村路堑工程
（2） 中华民族园海洋馆工程
北京市区水文地质条件
图 3-1
西 标高(m) 标高(m)
北京规划市区水文地质剖面图
图例
房碴土 粉土 粉质粘土 细中砂 卵石 砾岩
注：1 图中的比例尺以数字标记为准。 2 图中资料来源为工程勘察时的钻孔资料。
地下水压力勘测现状
大量的隧道、地铁、地下车库、人防、地下商
场、市政设施和房屋建筑的开工和建设，工程中
与地下水压力相关的问题将越来越多，比如基础
抗浮问题、地下室外墙承载力验算、边坡稳定性 验算等等，都与地下水压力取值的大小直接相关。
地下水压力勘测现状
由于上世纪 70 年代以前的建筑基坑都比较浅，且工程
图6-2 地质及水文地质概化示意图
X (m etres ) (x 1000)
图 9-1
水文地质条件概化计算模型图
