羰基铁粉的电磁性能

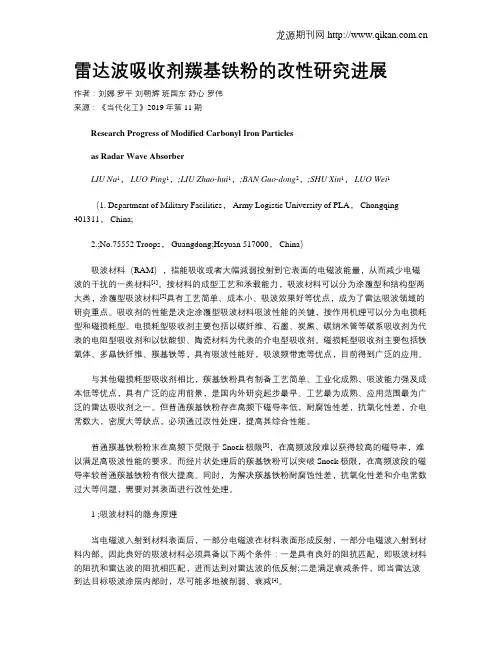

雷达波吸收剂羰基铁粉的改性研究进展
雷达波吸收剂羰基铁粉的改性研究进展作者：刘娜罗平刘朝辉班国东舒心罗伟来源：《当代化工》2019年第11期Research Progress of Modified Carbonyl Iron Particlesas Radar Wave AbsorberLIU Na1，LUO Ping1，;LIU Zhao-hui1，;BAN Guo-dong2，;SHU Xin1，LUO Wei1（1. Department of Military Facilities， Army Logistic University of PLA， Chongqing 401311， China;2.;No.75552 Troops， Guangdong;Heyuan 517000， China）吸波材料（RAM），指能吸收或者大幅減弱投射到它表面的电磁波能量，从而减少电磁波的干扰的一类材料[1]。
按材料的成型工艺和承载能力，吸波材料可以分为涂覆型和结构型两大类，涂覆型吸波材料[2]具有工艺简单、成本小、吸波效果好等优点，成为了雷达吸波领域的研究重点。
吸收剂的性能是决定涂覆型吸波材料吸波性能的关键，按作用机理可以分为电损耗型和磁损耗型。
电损耗型吸收剂主要包括以碳纤维、石墨、炭黑、碳纳米管等碳系吸收剂为代表的电阻型吸收剂和以钛酸钡、陶瓷材料为代表的介电型吸收剂。
磁损耗型吸收剂主要包括铁氧体、多晶铁纤维、羰基铁等，具有吸波性能好，吸波频带宽等优点，目前得到广泛的应用。
与其他磁损耗型吸收剂相比，羰基铁粉具有制备工艺简单、工业化成熟、吸波能力强及成本低等优点，具有广泛的应用前景，是国内外研究起步最早、工艺最为成熟、应用范围最为广泛的雷达吸收剂之一。
但普通羰基铁粉存在高频下磁导率低，耐腐蚀性差，抗氧化性差，介电常数大，密度大等缺点，必须通过改性处理，提高其综合性能。
普通羰基铁粉粉末在高频下受限于Snoek极限[3]，在高频波段难以获得较高的磁导率，难以满足高吸波性能的要求。

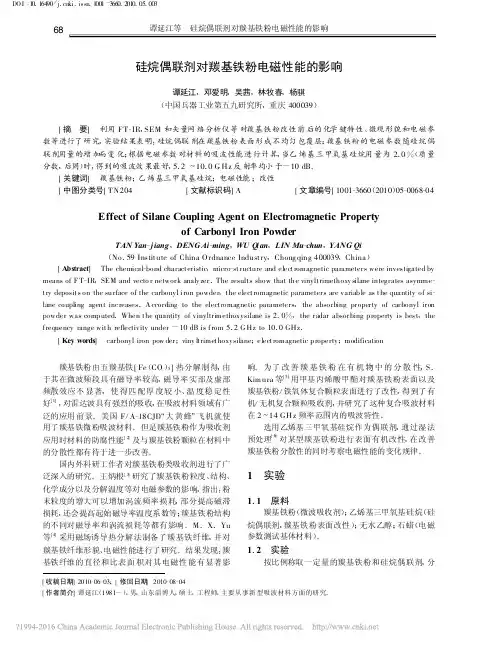

硅烷偶联剂对羰基铁粉电磁性能的影响_谭延江
红外光谱在美国 Nicoli t 公司生产的 Avat ar 360 型傅立叶变换红外光谱仪上测量 。将样品和溴化钾以 质量比 1 ∶100 混合压片 , 将片状样品在红外光谱仪上 测试 , 波数范围为 400 ～ 4 000 cm -1 , 波 数精度 0 .01 cm -1 , 数据的采集和处理通过 O m nic 软件系统完成 。
μ″随频率的变化曲线 。
图 5 复磁导率实部随频率的变化曲线 Fig .5 F requency de pendence o f
the real part of co mplex permeability
图 3 复介电常 数实部随频率的变化曲线 F ig .3 Fr eque ncy depende nce of the real pa rt
粉体形成牢固的共价键结合 。
2 结果和分析
2 .1 FT-IR 测试
图 1 红外光谱中的吸收峰归属如下 :1 040 ～ 1 124 cm -1处的吸收峰是 Si —O 键的伸缩振动引起的 , 说明 羰基铁粉与硅烷偶联剂之间有 Si —O 共价键存在 。 图 1 中 a , e 在 1 040 ～ 1 124 cm -1处吸收峰明显比 b , c 尖 锐 , 说明 —Si —O —链有所增加 ;并且 d , e 在 960 cm -1 出现了吸收峰 , 该峰是 Si —OH 的弯曲振动吸收峰 , 说 明硅烷偶联剂中有剩余的 Si —OH 键 。 随着硅烷偶联 剂含量的增加 , 羰基铁粉表面的 —OH 被完全反应 , — Si —O —链的增加来自偶联剂分子间的缩聚 。
1 .4 硅烷偶联剂作用机理
目前 , 关于硅烷偶联剂在无机物表面作用行为的 理论主要 有 化学 键 理 论 、表 面能 理 论 、过 渡 层理 论 等[ 7 -8] 。A rkles[ 9] 提出的理论模式被认为是最接近实 际的一种理论 。该理论认为反应过程共分为 4 步 :
羰基铁粉复合涂层吸波效果及机理分析
2. 2 讨 论
碳纤维是一种良导电性的电损耗材料 ,电阻率 较低 ,一般在 (0. 8～1. 8) ×10 - 3 Ω ·cm ,不具有磁 损耗 ,是雷达波的强反射体 ,不能直接用于吸波涂 层 [ 2 ] 。本试验通过化学镀方法对碳纤维进行表面 镀镍 ,改变碳纤维的电导率和磁导率 ,在保持碳纤 维较高的介电损耗的同时 ,提高碳纤维的磁损耗 , 使碳纤维成为电磁损耗型吸波纤维 。
图 5 吸波涂层制备工艺
3 结 论
2 试验结Leabharlann 与讨论2. 1 复合吸波涂层吸波效果 吸波涂层在 2～18 GHz内的反射率随频率的
变化关系见图 6。
(1)通过化学镀 ,在碳纤维表面镀覆上一层均 匀的金属镍 ,将镀后的碳纤维与羰基铁粉混合后制 备的涂层 ,其吸波性能与单独使用羰基铁粉制备的 涂层相比 ,虽然反射率峰值有所降低 ,但是反射率 小于 - 5. 00 dB 的频宽明显加宽 ,且向低频移动 , 有利于提高涂层的吸波性能 。
盐酸 (37% ) 10 mL /L 将敏化处理后的碳纤维浸入活化液中 ,采用机 械搅拌 ,温度为室温 ,时间 3～5 m in,取出后用去离 子水冲洗干净 。 (5)还原 还原的目的是将活化处理后残存 在碳纤维表面的氯化钯还原 ,防止其带入镀液 ,使 镀液不稳定 。
1. 2. 2 吸波涂层制备
(1) : 18～20.
[ 3 ] 徐滨士 ,刘世参. 表面工程 [M ]. 北京 :机械工业出
版社 , 2000.
211181374_羰基铁粉作为微波吸收材料的研究进展
第44卷 第9期 包 装 工 程2023年5月PACKAGING ENGINEERING ·129·收稿日期：2023−03−16作者简介：覃仁驰（2001—），男，本科生。
通信作者：孟凡彬（1985—），男，博士。
羰基铁粉作为微波吸收材料的研究进展覃仁驰，孟凡彬（西南交通大学 材料科学与工程学院，成都 610031）摘要：目的 介电损耗低、吸收带宽较窄、密度高等缺点制约着羰基铁粉（Carbonyl Iron Powder ，CIP ）在吸波领域中的应用。
在CIP 材料的基础上，使用不同的改性方法，开发“轻、宽、强、薄”的CIP 微波吸收材料，实现对微波的高效吸收。
方法 综述近年来羰基铁粉作为吸波材料的研究现状，介绍和分析不同改性方法，如形貌改性、涂覆改性、复合改性等对羰基铁复合材料吸波性能的影响。
结论 CIP 作为微波吸收材料，可以通过不同改性方法来改善缺点，制备的复合材料更符合当下社会对吸波材料的需求，与传统CIP 材料相比，CIP 复合材料作为微波吸收剂，具有更大的潜力。
关键词：微波干扰；羰基铁粉；微波吸收材料；改性中图分类号：TB34 文献标识码：A 文章编号：1001-3563(2023)09-0129-08 DOI ：10.19554/ki.1001-3563.2023.09.016Research Progress of Carbonyl Iron Powder as Microwave Absorbing MaterialQIN Ren-chi , MENG Fan-bin(School of Materials Science and engineering, Southwest Jiaotong University, Chengdu 610031, China)ABSTRACT: The application of carbonyl iron powder (CIP) in wave absorption is restricted by its low dielectric loss, narrow absorption bandwidth, high density, and other shortcomings. The work aims to develop "light, wide, strong, thin" CIP microwave absorbing materials through different modification methods based on CIP materials, to effectively absorb microwaves. The research status of using carbonyl iron powder as wave absorbing materials in recent years was reviewed. The effects of different modification methods, such as morphology modification, coating modification and composite modification, on the wave absorbing properties of carbonyl iron composites were introduced and analyzed. As a micro-wave absorbing material, CIP can be improved by different modification methods to ameliorate the shortcomings. The prepared composites are more in line with the current demand for wave absorbing materials. Compared with traditional CIP materials, CIP composites have greater potential as microwave absorbers.KEY WORDS: microwave interference; CIP; microwave absorbing materials; modification近年来，随着隐身技术、通信技术和电子电气设备等技术的高速发展，人们对这些技术带来的微波干扰和污染也越来越重视。

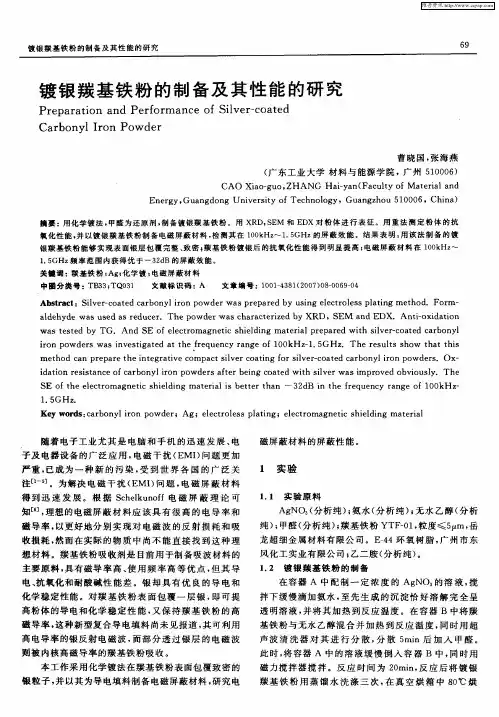

镀银羰基铁粉的制备及其性能的研究
３ ０
４ ０
５ ０
６ ０
７ ０
８ ０
９ ０
１０ ０
２ （） ／ 。
图 １ 羰基铁粉和镀银羰基铁粉的 Ｘ ＲＤ 谱 图
Ｆｉ ． ＸＲＤ ｐ ｃ ｒ ｍ ｓｏ ａ ｂ ｎ ｌｉｏ ｏ ｇ １ ｓ ｅ ｔ ｕ ｆ ｃ ｒ ｏ ｙ ｒ ｎ ｐ ｗｄｅ ｓ ａ ｄ ｓｌ ｅ － ｏ ｔ ｄ ｃ ｒ ｏｎ ｌｉｏ ｏ ｒ ｎ ｉ ｒ ｃ ａ ｅ ａ ｂ ｙ ｒ ｎ ｐ ｗｄｅ ｓ ｖ ｒ
１４ 结构 表征和 性 能测量 ．
图 １为 （ ＴＦ ０ ） Ｙ 一 １ 羰基 铁 粉 和镀 银 （ ＴＦ ０ ） 基 Ｙ －１羰 铁粉的 Ｘ ＲＤ谱 图 ， 照 Ｆ 对 ｅ的 Ｐ （ ６０ ９ ） 的 Ｆ ＤＦ ０ — ６ ６ 卡 ｅ
的 特 征 峰 和 Ａｇ的 Ｐ Ｆ（ ４０ ８ ） 的 Ａｇ 的 特 征 峰 ， Ｄ ０—７３ 卡
用 Ｄ ８ＡＤＶＡＮＣ Ｅ Ｘ射线 衍射 仪对 镀银 羰 基铁 粉 进行 物相 分 析 。用 配 有 Ｐ ｉｐ Ｅ ａ 一１ ０型能 谱 仪 ｈｌ ｓ ｄ ｘ９ ０ ｉ
的 ＫＹＫＹ ２ ０ Ｂ 型 扫 描 电 子 显 微 镜 观 察 镀 银 羰 基 铁 一８０
确 定 该 复 合 粉 体 只 有 两 相 组 成 ， Ｆ ｄ值 为 ： 既 ｅ（ ２ ０ ７ …ｏ， ． ３ ８２ ） １ １０ （ ｌ） Ａｇ（ 值 为 ： ． ２ ９ ） １４ ３ （ｏ， ． ７ ８２】 和 ｏ ｌ ｄ
维普资讯
镀 银 羰 基 铁 粉 的制 备 及 其 性 能 的研 究
６ ９
镀 银 羰 基 铁 粉 的 制 备 及 其 性 能 的 研 究
Ｐｒ ｐａ ａ ｉ ｎ ａ ｒｏｒ ａ ｅ ｏ ｌ ｅ — ｏ ｔ ｄ ｅ ｒ ｔｏ ｎｄ Ｐｅ ｆ ｍ ｎｃ ｆＳｉｖ ｒ ｃ ａ ｅ Ｃａ ｂ ｙｌＩ ｏ ｗ ｄｅ ｒ ｏｎ ｒ ｎ Ｐｏ ｒ
羰基铁粉磁环
羰基铁粉磁环羰基铁粉磁环是一种采用羰基铁粉作为磁芯材料的磁环。
羰基铁粉是一种具有高磁导率和低矫顽力的磁性材料，因此，羰基铁粉磁环具有优良的磁性能和较高的电感值。
本文将对羰基铁粉磁环的性能、应用以及发展趋势进行详细探讨。
一、羰基铁粉磁环的性能1. 磁导率：羰基铁粉磁环具有较高的磁导率，能够在较低的磁场下产生较大的磁感应强度，从而提高磁环的电感值。
2. 矫顽力：羰基铁粉磁环具有较低的矫顽力，易于磁化和去磁，有利于提高磁环的工作频率和稳定性。
3. 饱和磁感应强度：羰基铁粉磁环具有较高的饱和磁感应强度，能够在较大的电流下保持稳定的磁性能。
4. 温度稳定性：羰基铁粉磁环具有较好的温度稳定性，能够在不同温度环境下保持稳定的磁性能。
二、羰基铁粉磁环的应用1. 电感器：羰基铁粉磁环可作为电感器的磁芯材料，用于制作高频电感器、滤波器等电子元件。
2. 扼流圈：羰基铁粉磁环可用于制作扼流圈，用于限制高频电流的流动，防止高频干扰。
3. 传感器：羰基铁粉磁环可作为传感器的磁芯材料，用于制作磁感应传感器、角度传感器等。
4. 磁编码器：羰基铁粉磁环可用于制作磁编码器，用于实现角度或位置的精确测量。
5. 磁共振成像：羰基铁粉磁环可作为磁共振成像设备的磁芯材料，用于产生稳定的磁场。
三、羰基铁粉磁环的发展趋势1. 纳米化：随着纳米技术的发展，羰基铁粉磁环的磁芯材料将向纳米化方向发展，以提高磁环的磁性能和电感值。
2. 复合材料：为提高羰基铁粉磁环的磁性能和稳定性，研究人员将尝试采用复合材料作为磁芯材料，如羰基铁粉与陶瓷、塑料等材料的复合。
3. 高频应用：随着高频技术的发展，羰基铁粉磁环在高频领域的应用将得到进一步拓展，如高频电感器、高频滤波器等。
4. 环保型磁环：为降低磁环生产过程中对环境的影响，羰基铁粉磁环将向环保型方向发展，如采用可回收材料、降低生产能耗等。
总结：总之，羰基铁粉磁环作为一种具有优良磁性能的磁环，已在电子元件、传感器、磁共振成像等领域得到广泛应用。
羰基铁粉情况初步调研
关于羰基铁粉的初步调研1 关于羰基铁粉概述自1889年蒙德(IJudwigMond)和兰格尔(CarlLanger)发现了羰基镍，引起了科学家们的浓厚兴趣。
周期表中某些过渡族元素(镍、钻、铁等)能与一氧化碳反应生成羰基化合物，经热分解可获得不含有害杂质、粒度细、活性大等性能独特的羰基粉末。
而羰基铁粉是利用气法精炼技术生产而得，是由五羰基铁[Fe(CO)5]热分解制取的超微粉末，属于高新技术产品。
羰基铁粉产品种类繁多，分为普通羰基铁粉、磷化羰基铁粉、还原羰基铁粉、包覆羰基铁粉和合金羰基铁粉等多种，而每种因形貌、粒径、纯度、性能的不同又包含着许多品种，不同的羰基铁粉有着不同的用途，因此羰基铁粉的应用分布极为广泛，其具体应用如下：（1）借其活性大，粒度细的特点，以及良好的成型性和烧结性，在铁基粉末冶金结构零件中添加少量羰基铁粉，可以降低烧结温度，改善和提高制品的组织结构、机械性能，是生产高品质粉末冶金制品的原料。
（2）用作高密度合金添加剂，可防止形成脆化相。
已应用于制造穿甲弹，永不磨损高密度手表零件等。
（3）以羰基铁镍作硬质合金粘结剂替代价格昂贵的钴粉，生产矿用硬质合金工具，达到YG硬质合金同类产品性能，经现场考察使用寿命比同类YG合金长。
（4）羰基铁粉形呈洋葱球层状独特结构，其具有良好磁性能，用于制造导磁介电铁芯，高频磁芯和多种软磁材料元件。
（5）用作超硬材料和磨料磨具添加剂。
是金刚石工具和砂轮优良的粘结剂。
产品可达到其它铁粉不可替代的品质性能。
（6）在农业上，利用超微铁粉进行磁优选良种，使其发育快，提高单位面积产量，美国采用此法优选草籽，提高牧草产量和面积。
（7）在医药领域和食品铁营养添加剂应用。
可以服用帮助女性提高生理补血功能，纳米级羰基铁粉可被用作注射用补铁剂，可作为靶向材料在外磁场和药物作用下治疗肿瘤。
在作为食品添加剂方面，美国食品处方(Food chemicolsCoder)中规定元素铁粉对于合格的饮食，铁必须要纯度高，粒度细，比表面积大(应用的羰基铁元素铁粒度为0.5~10μm)，目前，美国每年在面包和面粉中添加元素粉用量在900t左右。
羰基铁粉研究报告
羰基铁粉研究报告摘要本文旨在对羰基铁粉（Iron carbonyl）进行研究，包括其化学性质、制备方法、应用领域等方面进行探讨。
羰基铁粉是一种重要的过渡金属有机化合物，具有广泛的应用前景。
本文通过搜集相关文献资料并进行实验验证，总结了羰基铁粉的相关研究成果，力求全面而系统地揭示其属性和用途。
1. 引言羰基铁粉是指通过在低温下在碳氢化合物（如溶剂、醇等）和铁的反应中生成的金属有机化合物。
它通常具有蓝绿色的晶体结构，在室温下呈现出固体或液体状态。
羰基铁粉具有高度的反应活性和多样的化学性质，使其在有机合成、催化和材料科学等领域中具有广泛的应用前景。
2. 化学性质羰基铁粉属于一种茂金属化合物，其化学性质主要取决于羰基配体和铁离子之间的相互作用。
在羰基铁粉中，Fe-C键的键能较低，使得羰基铁粉具备了较高的反应活性。
此外，羰基铁粉也具备了与其他金属有机化合物不同的特性，如易溶于有机溶剂、光泽度高等。
3. 制备方法目前常用的制备羰基铁粉的方法主要有两种：高温法和低温法。
高温法是指将氧化铁和一氧化碳在高温条件下进行反应得到羰基铁粉。
反应温度通常在250-300℃之间，氧化铁和一氧化碳按一定比例混合，并通过高温处理使它们发生反应生成羰基铁粉。
高温法制备的羰基铁粉通常具有较高的纯度和较大的晶体尺寸。
低温法是指在较低的温度下利用溶剂或还原剂将铁离子还原成金属铁，然后与一氧化碳反应生成羰基铁粉。
低温法制备的羰基铁粉反应条件较温和，对实验条件的要求较低，因此被广泛应用于实验室和工业生产中。
4. 应用领域羰基铁粉具有丰富的应用领域，主要包括以下几个方面：4.1 有机合成羰基铁粉可以作为催化剂在有机合成反应中发挥重要作用。
如在氢化反应中，羰基铁粉可以催化对不饱和键的加成反应，以及催化脱气反应。
此外，羰基铁粉还可用作还原剂，催化一系列重要的有机合成反应如还原酮和醛、氧化还原反应等。
4.2 金属涂层由于羰基铁粉具备易于悬浮在液体中的特性和良好的电化学性能，因此，它被广泛应用于金属涂层领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ｓｐｈｅｒｉｃａｌ ｃａｒｂｏｎｙｌ ｉｒｏｎ ｐｏｗｄｅｒ；ｓｈｅｅｔ ｃａｒｂｏｎｙｌ ｉｒｏｎ ｐｏｗｄｅｒ；ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｐｒｏｐｅｒｔｉｅｓ
引言
羰 基铁粉 属于超细金 属粉类吸收剂 ，在微波 频段具 有磁导 率较高 ，磁导率 实部 、虚部频散效 应不 显著 ，匹 配厚 度较 小 、温度稳 定性 好等 特点 ” 】，是 目前研 究最 成功 ，应 用最广泛 的一类吸 收剂。常用 的羰 基铁 粉一般 为 球 状 ，其 形 貌 具 有 独 特 的 “洋 葱 状 ”结 构 ，粒 径 均 匀 且可控制 在 ５ ｍ 以下 ，由于其 晶粒 细化 、内应力增 加 ， 导致介 电常数 比较 低。
米化处理 、磷化处 理和包覆复合等表面修饰方法 ，希望 阻止 电导从一 个颗粒传输到另外一个颗粒 。但这些方法 在降低羰 基铁 粉介 电常数的 同时 ，往往也使饱 和磁化强 度 和磁导 率下降 ；这主要是 因为羰基铁粉颗粒表面经过 修饰后 ，系统的非磁性相 增加 ，系统 的涡流损耗只是被 划分 到单 个羰 基铁粉颗粒并没有得到实质性 的削弱 ，减 缓高频段 磁导率下降的效果不甚 明显 。
球状 羰基铁 粉 ；片状羰 基铁粉 ；电磁性 能
Ａ ｂｓｔｒａｃｔ Ｔｈｅ ｓｐｈｅｒｉｃａｌ ｃａｒｂｏｎｙｌ ｉｒｏｎ ｐｏｗｄｅｒ ｉｓ ｔｒｅａｔｅｄ ｂｙ ｂａｌｌ ｇｒｉｎｄｉｎｇ ｐｒｏｃｅｓｓ ｔｏ ｇｅｔ ｓｈｅｅｔ ｃａｒｂｏｎｙｌ ｉｒｏｎ ｐｏｗｄｅｒ．Ｔｈｅ ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ
川成都 中蓝晨光化 工研 究所 。 １．２ 实 验 设 备
行 星式球磨机 ：南 京大学仪器 厂 ；开放 式炼胶机 ： 广州市飞力橡胶设 备有 限公 司 ；平板硫化机 ：江苏拓威 橡胶机械有 限公 司 ；真 空干燥箱 ：上海精宏实验设备有 限公司 ；矢量 网络 分析仪 ：中电集团第 四十一研究所。
ｐａｒａｍ ｅｔｅｒｓ ｏｆ ｓｐｈｅｒｉｃａｌ ｃａｒｂｏｎｙｌ ｉｒｏｎ ｐｏｗｄｅｒ，ｆｌａｋｅ ｃａｒｂｏｎｙｌ ｉｒｏｎ ｐｏｗｄｅｒ ａｎｄ ｓｐｈｅｒｉｃａｌ ｆ ｌａｋｅ １：１ ｍ ｉｘｅｄ ｃａｒｂｏｎｙｌ ｉｒ ｏ ｎ ｐｏｗｄｅｒ ｗｅｒｅ ｔｅｓｔｅｄ．Ｔｈｅ ｔｈｒｅｅ ｐｏｗｄｅｒｓ ｗｅｒｅ ｃｏｍｂｉｎｅｄ ｗｉｔｈ ｓｉｌｉｃｏｎ ｒｕｂｂｅｒ ａｔ ａ ｐｒｏｐｏｒｔｉｏｎ ｏｆ ８０％ ａｎｄ ｖｕｌｃａｎｉｚｅｄ ｉｎｔｏ ａ ２．０ ｍｎｌ ｃｏｍｐｏｓｉｔｅ ａｂｓｏｒｂｉｎｇ ｍ ａｔｅｒｉａｌ ｆｏｒ ｒｅｆｌｅｃｔｉｖｉｔｙ ｔｅｓｔ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｅ ｍｉｘｅｄ ｐｏｗｄｅｒ ｃａｎ ｉｍｐｒｏｖｅ ｔｈｅ ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｐｅｒｆｏｒｍａｎｃｅ ｏｆ ｃａｒｂｏｎｙｌ ｉｒｏｎ ｐｏｗｄｅｒ，ｉｍｐｒｏｖｅ ｔｈｅ ｗａｖｅ ａｂｓｏｒｂｉｎｇ ｐｅｒｆｏｒｍ ａｎｃｅ ｏｆ ｃａｒｂｏｎｙｌ ｉｒｏｎ ｐｏｗｄｅｒ ａｎｄ ｗｉｄｅｎ ｔｈｅ ａｂｓｏｒｐｔｉｏｎ ｂａｎｄｗｉｄｔｈ． Ｋ ｅｙｗ ｏｒｄｓ
根据基 泰尔公式 可知 ，当羰基铁粉 的结 构为扁平椭 圆或 片状 时能够提 高本身 的共振频率 ，其形 状各 向异性 有望使 材料 突破 Ｓｎｏｅｋ限制 【３ｌ，在高频处 获得较 高的磁 导率 。另外 ，羰基 铁粉结构 的变化会改 变本身的极化 和 磁化 ，从而影 响羰 基铁粉 的电磁参数 ；通过 对 比电磁参 数的实部 、电磁损 耗角正切值 以及反射率 。发现片状羰 基铁 粉 吸波性 能优 于其 他形 状 ［４－６］ｏ但是 ，由于 片状羰 基铁 的表 面积 增加 ，具 有高磁导率 的同时也具有 高介 电 常数 ，导致填 充片状羰 基铁 颗粒进行 阻抗匹配时 比较 困 难 。在微波高 频段 ，片状 颗粒 内涡 流损 耗更加突 出 ，抑 制 了电磁波 的进人 ，导 致复磁导率 的实 部迅速降低 ，在 高频 时其吸 波性能并不 理想。为 了有效 降低片状羰基 铁 粉 的介 电常数 ，减少涡 流效应 ，许 多研 究者采取 了颗 纳
２６ ＳＡＦＥＴＹ＆ ＥＭＣ Ｎｏ．５ ２０１８
ＥＭＣ材料应用 ●
１．３ 片 状 羰 基 铁 粉 的 制 备 方 法 『１ Ｉｊ订，片状 磁性 金 属材 料的 制备 ～卜要分 为化 学法
和 物 删 法 ， 水义 采 』｝ｊ物 理 法 ＨＩ】卡Ｊ【械 球 磨 法 制 备 片 状 钦 粉
Ｉ ＭＡＴＥＲＩＡＬ ＡＰＰＬＩＣＡＴＩＯＮ ＩＮ ＥＭＣ
羰 基铁 粉 的 电磁 性 能
Ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ Ｐｒｏｐｅｒｔｉｅｓ ｏｆ Ｃａｒｂｏｎｙｌ Ｉ ｒｏｎ Ｐｏｗｄｅｒ 中国电子科技集 团公司第 三十三研究所 赵维 富 王晓明 张存瑞 常志敏
摘 要 将球 状羰 基铁 粉通过球 磨工 艺处理 后得到 片状羰基 铁粉 。分 别对球状羰基 铁粉 、片状羰基 铁粉以及
本文将通过实验制备 出片状羰 基铁粉 ；并将球状与 片状羰基 铁粉进 行 １：ｌ（质量 比 ）混合 ，测试 其 电磁参 数 和反射率 ，探讨如何得到低介 电常 数 、高磁 导率 、易 匹配 的金 属粉类吸波材料 。
１ 片状 羰 基铁粉 的制备
１．１ 实验 原 材 料 羰 基铁 粉 ，浙江 天一 化工 有 限公 司 ；硅橡 胶 ，四
混 合羰基 铁粉 （球状片状 １：１）的电磁 参数进行测试 将上述三 种粉体 按照 ８０％（质量 比 ）配 比与硅橡胶复合 ， 硫化成 型为 ２．０ ｍｉｌｌ的复合吸波 材料进行 反射率测试 。结果表 明 ，球状片状羰基铁 粉混 合粉体有助于改善 羰基铁 粉的 电磁性 能 ，提 高羰基铁粉 的吸波性能 ，拓宽吸收带宽 。 关 键 词
