羰基铁粉
羰基铁粉
一、生产工艺
羰基铁粉是通过CO与铁在高温高压下反应，生成5羰基铁油状物，经低压分离后得到产品。经退火防氧化处理即可出货。当温度为200℃，200bar的条件下羰基合成反应式如下
Fe+5CO Fe(CO)5
羰基铁在300℃，1bar的条件下分解为Fe和CO
Fe(CO)5 Fe+5CO
在分解过程中，因为Fe 有催化CO与CO2 反应的作用，通常采用通NH3 作为保护气体来抑制该反应。这样一来羰基铁粉中就不可避免的会有N元素的存在。从旋风收集器中收集到的产品一般铁含量约在97%左右，其中C和N的含量均小于1%。由于有Fe2O3，Fe3N 等杂质的存在，同时，铁粉表明也会对CO和NH3气体有一定的吸附，这些因素造成铁粉硬度比较大，通常被称之为硬粉。
将铁粉用H2气体还原1小时，铁含量将提高到99.0%左右，同时其他元素的含量也将明显降低。这种还原过的羰基铁粉，硬度稍低，也被称之为软粉。
羰基铁粉活性很大，正常情况放置一段时间后，因为熵的增加，会发生自动团聚。发生团聚的铁粉颗粒度增加，颗粒粘粘，对于注射成型应用有比较大的影响。目前市场上质量最好的羰基铁粉为德国BASF公司生产。
羰基铁粉对工艺的要求非常高，5羰基铁分解时温度变化3度，气体流量增加5%就能明显改变羰基铁粉粒度及碳含量。
外 观：深灰色粉末。
我厂铁粉粒度在1-10微米，质量百分比在97%以上。潜在的对手为德国巴斯夫公司，一旦我厂5000吨大项目投产，基本能满足中国市场需求。
二、特点和用途
1.传统粉末冶金及注射成型：传统粉末冶金中的高比重合金，需要采用活性较大的铁粉作为烧结中的液相，形成较为连续的粘结相，抑制脆性相的产生，从而获得高致密度或全致密的高性能产品。军工项目中主要用于替代已经被禁止的贫铀材料来生产穿甲弹弹芯。注射成型工艺中对最大粉末填装量要求很高。因此衡量粉末的标准中的松装密度要求很高。然而粉末粒度越小，越容易发生拱桥现象，松装密度越小。这种情况下颗粒不粘连非常重要。直到德国BASF公司开发出了专有牌号，注射成型才真正得到工业应用。
2.铁粉芯：因为具有粒度小（10um以下），活性大，形状不规则（洋葱头层状结构），羰基铁粉具有在高频和超高频下的高磁通率，也被广泛应用于制造磁性材料，在制作高频铁粉芯中有不可替代的作用。美国Micrometals公司是该领域内的标准制定者，该公司很多产品都是基于德国BASF公司提供的羰基铁粉制造的。
3.金刚石工具：传统高性能金刚石工具采用成本昂贵的钴粉做基体。最近的研究和生产表明使用羰基铁粉减少Co粉用量，也能达到相当高的性能。此外，对于传统的铁基金刚石工具，使用羰基铁粉能提高基体对金刚石的把持力，提高基体的耐磨性能。
4.金刚石触媒：合成金刚石的触媒，在中国没有市场。
5.营养补铁：美国ISP公司的羰基铁粉已经正式被美国药品管理监督局认可，可直接添加到食品中作为铁元素补给。目前的数据表明，羰基铁粉被人体吸收率超过80％，远远超出目前使用的化合物铁补给物。同时，羰基铁粉的使用也不会造成铁元素摄入过量的中毒。国内还没有资料表明政府已经允许羰基铁粉作为营养补铁使用。
6.微波吸收材料：羰基铁粉在国防领域的应用。根据资料表明，90年代以后的对羰基铁粉吸波材料的研究非常迅速。
羰基铁粉吸波涂层的吸波原理及应用
・ １２２ ・ 材料导报Ａ：综述篇 ２０１３年７月（上）第２７卷第７期
羰基铁粉吸波涂层的吸波原理及应用
周影影，周万城，罗 发，朱冬梅
（西北工业大学凝固技术国家重点实验室，西安７１００７２）
摘要 吸波涂层通常由吸收剂和基体组成。羰基铁粉属于典型的磁介质型吸收剂，由于其具有较宽的吸收频 段而引起人们越来越多的关注。吸波涂层的设计与优化就是通过调节吸收剂的成分、体积分数以及吸波涂层的厚度
来改善涂层的吸波性能，吸波原理与有效介质理论是进行吸波涂层设计与优化的理论基础。主要介绍了羰基铁粉吸 波涂层的吸波机理、吸波涂层优化设计的基本方法，最后简要介绍了几种常见羰基铁粉吸波涂层的应用。
关键词 羰基铁粉吸波原理 吸收剂 吸波涂层 中图分类号：ＴＢ３３４ 文献标识码：Ａ
Ｔｈｅ Ｍｉｃｒｏｗａｖｅ Ａｂｓｏｒｂｉｎｇ Ｔｈｅｏｒｙ ａｎｄ Ａｐｐｌｉｃａｔｉｏｎ ｏｆ Ｃａｒｂｏｎｙｌ Ｉｒｏｎ
Ｐｏｗｄｅｒ ｉｎ Ｍｉｃｒｏｗａｖｅ Ａｂｓｏｒｂｉｎｇ Ｃｏａｔｉｎｇｓ
ＺＨＯＵ Ｙｉｎｇｙｉｎｇ，ＺＨＯＵ Ｗａｎｃｈｅｎｇ，ＬＵＯ Ｆａ，ＺＨＵ Ｄｏｎｇｍｅｉ
（Ｓｔａｔｅ Ｋｅｙ Ｌａｂｏｒａｔｏｒｙ ｏｆ Ｓｏｌｉｄｉｆｉｃａｔｉｏｎ Ｐｒｏｃｅｓｓｉｎｇ，Ｎｏｒｔｈｗｅｓｔｅｒｎ Ｐｏｌｙｔｅｃｈｎｉｃａｌ Ｕｎｉｖｅｒｓｉｔｙ，Ｘｉ’ａｎ ７１００７２）
Ａｂｓｔｒａｃｔ Ｍｉｃｒｏｗａｖｅ ａｂｓｏｒｂｉｎｇ ｃｏａｔｉｎｇ ｉｓ ｕｓｕａｌｌｙ ｍａｄｅ ｕｐ ｏｆ ａｂｓｏｒｂｅｒ ａｎｄ ｍａｔｒｉｘ．Ｃａｒｂｏｎｙｌ ｉｒｏｎ ｐｏｗｄｅｒ ｉｓ
ｃｌａｓｓｉｃａｌ ａｂｓｏｒｂｉｎｇ ａｇｅｎｔ ｏｆ ｍａｇｎｅｔｉｃ ｍｅｄｉｕｍ ｔｙｐｅ ａｎｄ ｉｓ ａｔｔｒａｃｔｉｎｇ ｍｏｒｅ ａｎｄ ｍｏｒｅ ｉｎｖｅｓｔｉｇａｔｉｏｎ ｆｏｒ ｉｔｓ ｗｉｄｅ ａｂｓｏｒｂｉｎｇ ｆｒｅｑｕｅｎｃｉｅｓ ｒａｎｇｅ．Ｔｈｅ ｄｅｓｉｇｎ ａｎｄ ｏｐｔｉｍｉｚａｔｉｏｎ ｏｆ ｍｉｃｒｏｗａｖｅ ａｂｓｏｒｂｉｎｇ ｃｏａｔｉｎｇ ｍｅａｎｓ ａｄｊｕｓｔｉｎｇ ｔｈｅ ｃｏｍｐｏｓｉｔｉｏｎ，ＶＯ— ｌｕｍｅ ｆｒａｃｔｉｏｎ ｏｆ ａｂｓｏｒｂｉｎｇ ａｇｅｎｔｓ ａｎｄ ｔｈｉｃｋｎｅｓｓ ｏｆ ｃｏａｔｉｎｇ ｔＯ ｇｅｔ ａ ｇｏｏｄ ａｂｓｏｒｂｉｎｇ ｐｅｒｆｏｒｍａｎｃｅ．Ｍｉｃｒｏｗａｖｅ ａｂｓｏｒｐｔｉｏｎ
羰基铁
羰基铁
目录
物质的理化常数
Fe(CO)5的物理化学性质
注意事项
编辑本段物质的理化常数
CAS号 13463-40-6
中文名称 羰基铁[1]
英文名称 Iron Carbonyl
别名 增塑剂TBP
分子式 Fe(CO)5
分子量 195.90
1.物化性质：粘稠的黄色液体；沸点102.8℃(99.5kPa)；熔点-21℃；溶解性：不溶于水，溶于乙醇、乙醚、苯、强碱和浓酸；稳定性：遇光、热易分解。
2.急性毒性：LD5012mg/kg(兔经口)；240mg/kg(兔经皮)；22mg/kg(豚鼠经口)；LC507g/m3/10M
3.现场应急监测方法：便携式化学发光检测器
4.实验室监测方法：磺基水杨酸比色法《空气中有害物质的测定方法》(第三版)杭士平主编；菲绕啉比色法《空气中有害物质的测定方法》(第三版)杭士平主编
5.环境标准：前西德(1975) 车间卫生标准0.8mg/m3
6.主要用途：用作雷普法(Reppe)烯烃加一氧化碳、水制脂肪醇的催化剂。热介得纯铁粉，用作磁性材料。
Fe(CO)5为CO与Fe的合成物，化学反应方程为：5CO＋Fe→Fe(CO)5。
编辑本段Fe(CO)5的物理化学性质
1、铁属于过渡元素，在它的原子中产生充填不满结构的电子层，在与一氧化碳相互作用下形成Fe(CO)5时，由铁原子与5个CO分子组成中获取不足的电子。
2、在常压下，Fe(CO)5的溶点在-20.3℃左右，沸点在103.6℃左右，临界温度286℃左右。在100℃以下没有明显分解,100℃-130℃约有1％的分解140℃ －160℃有3.3％弱分解，160℃特别是179以上时，普遍强烈分解。 3、针对Fe(CO)5的临界温度，在常压及温度在250℃－300℃时进行Fe(CO)5的热解，是Fe(CO)5最重要的应用，是工业化制取羰基铁粉的最基本方法。
羰基铁粉类型及含量对磁流变液摩擦性能的影响
２０１２年４月 第３７卷第４期 润滑与密封 ＬＵＢＲＩＣＡＴＩＯＮ ＥＮＧＩＮＥＥＲＩＮＧ Ａｐｒ．２０１２ Ｖｏｌ＿３７ Ｎｏ．４
ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．０２５４—０１５０．２０１２．０４．００６
羰基铁粉类型及含量对磁流变液摩擦性能的影响
胡志德晏华陈淑莲余荣升包河彬
（后勤工程学院化学与材料工程系重庆４０１３１１）
摘要：分别以羰基型、还原型、磷化型３种类型的羰基铁粉配制不同的磁流变液，采用四球摩擦磨损试验机研究 不同类型及含量的羰基铁粉对磁流变液摩擦性能的影响，并考察不同基础油磁流变液体系对羰基铁粉的感受性。结果表 明：在硅油体系和矿物油体系中，磷化型羰基铁粉均表现出好于其他２种羰基铁粉的摩擦性能；磁流变液的摩擦因数随 着羰基铁粉含量的增加呈现先增大后减小的趋势，当羰基铁粉的质量分数为７０％时，磁流变液表现出较好的摩擦性能； 矿物油对羰基铁粉的感受性好于硅油。 关键词：羰基铁粉；磁流变液；基础油；摩擦 中图分类号：ＴＨＩ１７．１文献标识码：Ａ文章编号：０２５４—０１５０（２０１２）４—０２４—５
Ｔｈｅ Ｅｆｆｅｃｔ ｏｎ Ｆｒｉｃｔｉｏｎ Ｐｒｏｐｅｒｔｙ ｏｆ Ｍａｇｎｅｔｏｒｈｅｏｌｏｇｉｃａｌ Ｆｌｕｉｄ
Ｂａｓｅｄ ｏｎ Ｄｉｆｆｅｒｅｎｔ Ｔｙｐｅｓ ａｎｄ Ｃｏｎｔｅｎｔ ｏｆ Ｃａｒｂｏｎｙｌ Ｉｒｏｎ
Ｈｕ Ｚｈｉｄｅ Ｙａｌ ｌ Ｈｕａ Ｃｈｅｎ Ｓｈｕｌｉａｎ Ｙｕ Ｒｏｎｇｓｈｅｎｇ Ｂａｏ Ｈｅｂｉｎ
（Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｃｈｅｍｉｓｔｒｙ ａｎｄ Ｍａｔｅｒｉａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｌｏｇｉｓｔｉｃ Ｅｎｇｉｎｅｅｒｉｎｇ Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈｏｎｇｑｉｎｇ ４０１３ １ １，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｔｈｅ ｅｆｆｅｃｔ ｏｆ ｄｉｆｆｅｒｅｎｔ ｃａｒｂｏｎｙｌ ｉｒｏｎ ｏｎ ｔｈｅ ｆｒｉｃｔｉｏｎ ｂｅｈａｖｉｏｒ ｏｆ ｍａｇｎｅｔｏｒｈｅｏｌｏｇｉｃａｌ（ＭＲ）ｆｌｕｉｄ ｗａｓ ｉｎｖｅｓｔｉｇａｔｅｄ ｏｎ ａ ｆｏｕｒ－ｂａｌｌ ｍａｃｈｉｎｅ．Ｔｈｅ ｒｅｃｅｐｔｉｖｉｔｙ ｏｆ ｍｅｔｈｙｌ ｓｉｌｉｃｏｎ ｏｉｌ ａｎｄ ｍｉｎｅｒａｌ ｏｉｌ ｔｏ ｃａｒｂｏｎｙｌ ｉｒｏｎ ｗａｓ ｒｅｓｅａｒｃｈｅｄ．Ｔｈｅ ｒｅｓｕｌｔｓ
羰基铁粉的电磁性能

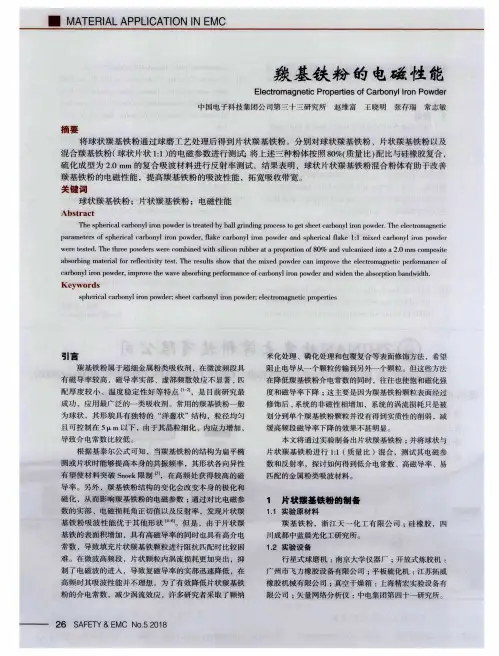

Ｉ ＭＡＴＥＲＩＡＬ ＡＰＰＬＩＣＡＴＩＯＮ ＩＮ ＥＭＣ 羰基铁粉的电磁性能 Ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ Ｐｒｏｐｅｒｔｉｅｓ ｏｆ Ｃａｒｂｏｎｙｌ Ｉ ｒｏｎ Ｐｏｗｄｅｒ 中国电子科技集团公司第三十三研究所赵维富王晓明张存瑞常志敏 摘要 将球状羰基铁粉通过球磨工艺处理后得到片状羰基铁粉。分别对球状羰基铁粉、片状羰基铁粉以及 混合羰基铁粉（球状片状１：１）的电磁参数进行测试将上述三种粉体按照８０％（质量比）配比与硅橡胶复合， 硫化成型为２．０ ｍｉｌｌ的复合吸波材料进行反射率测试。结果表明，球状片状羰基铁粉混合粉体有助于改善 羰基铁粉的电磁性能，提高羰基铁粉的吸波性能，拓宽吸收带宽。 关键词 球状羰基铁粉；片状羰基铁粉；电磁性能 Ａｂｓｔｒａｃｔ Ｔｈｅ ｓｐｈｅｒｉｃａｌ ｃａｒｂｏｎｙｌ ｉｒｏｎ ｐｏｗｄｅｒ ｉｓ ｔｒｅａｔｅｄ ｂｙ ｂａｌｌ ｇｒｉｎｄｉｎｇ ｐｒｏｃｅｓｓ ｔｏ ｇｅｔ ｓｈｅｅｔ ｃａｒｂｏｎｙｌ ｉｒｏｎ ｐｏｗｄｅｒ．Ｔｈｅ ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｐａｒａｍｅｔｅｒｓ ｏｆ ｓｐｈｅｒｉｃａｌ ｃａｒｂｏｎｙｌ ｉｒｏｎ ｐｏｗｄｅｒ，ｆｌａｋｅ ｃａｒｂｏｎｙｌ ｉｒｏｎ ｐｏｗｄｅｒ ａｎｄ ｓｐｈｅｒｉｃａｌ ｆｌａｋｅ １：１ ｍｉｘｅｄ ｃａｒｂｏｎｙｌ ｉｒｏｎ ｐｏｗｄｅｒ ｗｅｒｅ ｔｅｓｔｅｄ．Ｔｈｅ ｔｈｒｅｅ ｐｏｗｄｅｒｓ ｗｅｒｅ ｃｏｍｂｉｎｅｄ ｗｉｔｈ ｓｉｌｉｃｏｎ ｒｕｂｂｅｒ ａｔ ａ ｐｒｏｐｏｒｔｉｏｎ ｏｆ ８０％ａｎｄ ｖｕｌｃａｎｉｚｅｄ ｉｎｔｏ ａ ２．０ ｍｎｌ ｃｏｍｐｏｓｉｔｅ ａｂｓｏｒｂｉｎｇ ｍａｔｅｒｉａｌ ｆｏｒ ｒｅｆｌｅｃｔｉｖｉｔｙ ｔｅｓｔ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｅ ｍｉｘｅｄ ｐｏｗｄｅｒ ｃａｎ ｉｍｐｒｏｖｅ ｔｈｅ ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｐｅｒｆｏｒｍａｎｃｅ ｏｆ ｃａｒｂｏｎｙｌ ｉｒｏｎ ｐｏｗｄｅｒ，ｉｍｐｒｏｖｅ ｔｈｅ ｗａｖｅ ａｂｓｏｒｂｉｎｇ ｐｅｒｆｏｒｍａｎｃｅ ｏｆ ｃａｒｂｏｎｙｌ ｉｒｏｎ ｐｏｗｄｅｒ ａｎｄ ｗｉｄｅｎ ｔｈｅ ａｂｓｏｒｐｔｉｏｎ ｂａｎｄｗｉｄｔｈ． Ｋｅｙｗｏｒｄｓ ｓｐｈｅｒｉｃａｌ ｃａｒｂｏｎｙｌ ｉｒｏｎ ｐｏｗｄｅｒ；ｓｈｅｅｔ ｃａｒｂｏｎｙｌ ｉｒｏｎ ｐｏｗｄｅｒ；ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｐｒｏｐｅｒｔｉｅｓ 引言 羰基铁粉属于超细金属粉类吸收剂，在微波频段具 有磁导率较高，磁导率实部、虚部频散效应不显著，匹 配厚度较小、温度稳定性好等特点” 】，是目前研究最 成功，应用最广泛的一类吸收剂。常用的羰基铁粉一般 为球状，其形貌具有独特的“洋葱状”结构，粒径均匀 且可控制在５ ｍ以下，由于其晶粒细化、内应力增加， 导致介电常数比较低。 根据基泰尔公式可知，当羰基铁粉的结构为扁平椭 圆或片状时能够提高本身的共振频率，其形状各向异性 有望使材料突破Ｓｎｏｅｋ限制【３ｌ，在高频处获得较高的磁 导率。另外，羰基铁粉结构的变化会改变本身的极化和 磁化，从而影响羰基铁粉的电磁参数；通过对比电磁参 数的实部、电磁损耗角正切值以及反射率。发现片状羰 基铁粉吸波性能优于其他形状［４－６］ｏ但是，由于片状羰 基铁的表面积增加，具有高磁导率的同时也具有高介电 常数，导致填充片状羰基铁颗粒进行阻抗匹配时比较困 难。在微波高频段，片状颗粒内涡流损耗更加突出，抑 制了电磁波的进人，导致复磁导率的实部迅速降低，在 高频时其吸波性能并不理想。为了有效降低片状羰基铁 粉的介电常数，减少涡流效应，许多研究者采取了颗纳 ２６ ＳＡＦＥＴＹ＆ＥＭＣ Ｎｏ．５ ２０１８ 米化处理、磷化处理和包覆复合等表面修饰方法，希望 阻止电导从一个颗粒传输到另外一个颗粒。但这些方法 在降低羰基铁粉介电常数的同时，往往也使饱和磁化强 度和磁导率下降；这主要是因为羰基铁粉颗粒表面经过 修饰后，系统的非磁性相增加，系统的涡流损耗只是被 划分到单个羰基铁粉颗粒并没有得到实质性的削弱，减 缓高频段磁导率下降的效果不甚明显。 本文将通过实验制备出片状羰基铁粉；并将球状与 片状羰基铁粉进行１：ｌ（质量比）混合，测试其电磁参 数和反射率，探讨如何得到低介电常数、高磁导率、易 匹配的金属粉类吸波材料。 １ 片状羰基铁粉的制备 １．１实验原材料 羰基铁粉，浙江天一化工有限公司；硅橡胶，四 川成都中蓝晨光化工研究所。 １．２实验设备 行星式球磨机：南京大学仪器厂；开放式炼胶机： 广州市飞力橡胶设备有限公司；平板硫化机：江苏拓威 橡胶机械有限公司；真空干燥箱：上海精宏实验设备有 限公司；矢量网络分析仪：中电集团第四十一研究所。
羰基铁粉的基本用途

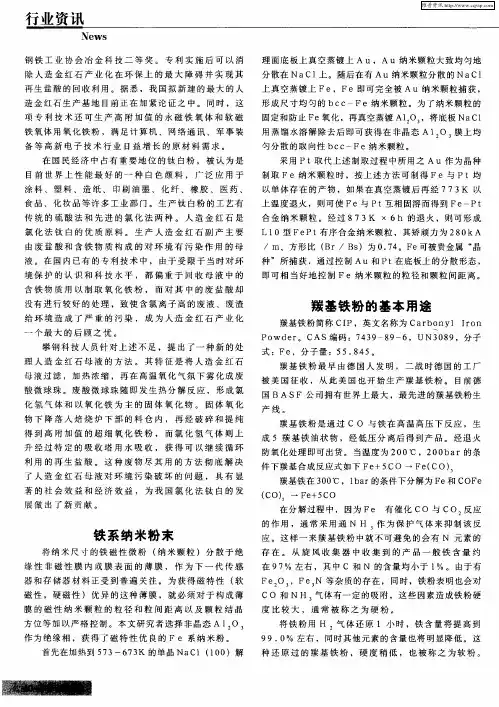

行业资讯 Ｎｅｗｓ 钢铁工业协会冶金科技二等奖。专利实施后可以消 除人造金红石产业化在环保上的最大障碍并实现其 再生盐酸的回收利用。据悉，我国拟新建的最大的人 造金红石生产基地目前正在加紧论证之中。同时，这 项专利技术还可生产高附加值的永磁铁氧体和软磁 铁氧体用氧化铁粉，满足计算机、网络通讯、军事装 备等高新电子技术行业日益增长的原材料需求。 在国民经济中占有重要地位的钛白粉，被认为是 目前世界上性能最好的一种白色颜料，广泛应用于 涂料、塑料、造纸、印刷油墨、化纤、橡胶、医药、 食品、化妆品等许多工业部门。生产钛白粉的工艺有 传统的硫酸法和先进的氯化法两种。人造金红石是 氯化法钛白的优质原料。生产人造金红石副产主要 由废盐酸和含铁物质构成的对环境有污染作用的母 液。在国内已有的专利技术中，由于受限于当时对环 境保护的认识和科技水平，都偏重于回收母液中的 含铁物质用以制取氧化铁粉，而对其中的废盐酸却 没有进行较好的处理，致使含氯离子高的废液、废渣 给环境造成了严重的污染，成为人造金红石产业化 一个最大的后顾之忧。 攀钢科技人员针对上述不足，提出了一种新的处 理人造金红石母液的方法。其特征是将人造金红石 母液过滤，加热浓缩，再在高温氧化气氛下雾化成废 酸微球珠。废酸微球珠随即发生热分解反应，形成氯 化氢气体和以氧化铁为主的固体氧化物。固体氧化 物下降落入焙烧炉下部的料仓内，再经破碎和提纯 得到高附加值的超细氧化铁粉，而氯化氢气体则上 升经过特定的吸收塔用水吸收，获得可以继续循环 利用的再生盐酸。这种废物尽其用的方法彻底解决 了人造金红石母液对环境污染破坏的问题，具有显 著的社会效益和经济效益，为我国氯化法钛白的发 展做出了新贡献。
铁系纳米粉末 将纳米尺寸的铁磁性微粉（纳米颗粒）分散于绝 缘性非磁性膜内或膜表面的薄膜，作为下一代传感 器和存储器材料正受到普遍关注。为获得磁特性（软 磁性，硬磁性）优异的这种薄膜，就必须对于构成薄 膜的磁性纳米颗粒的粒径和粒间距离以及颗粒结晶 方位等加以严格控制。本文研究者选择非晶态Ａ ｌ，Ｏ 作为绝缘相，获得了磁特性优良的Ｆ ｅ系纳米粉。 首先在加热到５７３～６７３Ｋ的单晶ＮａＣ１（１００）解 理面底板上真空蒸镀上Ａ ｕ，Ａ ｕ纳米颗粒大致均匀地 分散在ＮａＣｌ上。随后在有Ａｕ纳米颗粒分散的ＮａＣｌ 上真空蒸镀上Ｆ ｅ，Ｆ ｅ即可完全被Ａｕ纳米颗粒捕获， 形成尺寸均匀的ｂ Ｃ Ｃ—Ｆ ｅ纳米颗粒。为了纳米颗粒的 固定和防止Ｆｅ氧化，再真空蒸镀Ａ１，Ｏ ，将底板Ｎａ Ｃｌ 用蒸馏水溶解除去后即可获得在非晶态Ａ １，Ｏ 膜上均 匀分散的取向性ｂＣＣ—Ｆ ｅ纳米颗粒。 采用Ｐｔ取代上述制取过程中所用之Ａｕ作为晶种 制取Ｆ ｅ纳米颗粒时，按上述方法可制得Ｆ ｅ与Ｐ ｔ均 以单体存在的产物，如果在真空蒸镀后再经７ ７ ３ Ｋ以 上温度退火，则可使Ｆｅ与Ｐｔ互相固溶而得到Ｆｅ—Ｐｔ 合金纳米颗粒。经过８ ７ ３ Ｋ ｘ ６ ｈ的退火，则可形成 Ｌ １ ０型Ｆ ｅＰ ｔ有序合金纳米颗粒，其矫顽力为２ ８ ０ ｋ Ａ ／ｍ、方形比（Ｂｒ／Ｂｓ）为０．７４。Ｆｅ可被贵金属“晶 种”所捕获，通过控制Ａｕ和Ｐｔ在底板上的分散形态， 即可相当好地控制Ｆ ｅ纳米颗粒的粒径和颗粒间距离。
臭氧对羰基铁粉-CSM吸波涂层的影响
臭氧对羰基铁粉一ＣＳＭ吸波涂层的影响
王海燕 张敏 王海峰 张永生 彭桂荣
（１ 燕山大学环境与化学工程学院，秦皇岛０６６００４） （２燕山大学材料科学与工程学院，亚稳材料制备技术与科学国家重点实验室，秦皇岛０６６００４） （３航天材料及工艺研究所，北京１０００７６）
文摘进行了改性羰基铁粉一氯磺化聚乙烯（ＣＳＭ）吸波涂层的臭氧环境暴露试验，并利用ＳＥＭ、ＸＲＤ、
ＩＲ、ＤＳＣ和ＴＧ等方法研究了臭氧对其表面结构和性能的影响。结果表明，臭氧造成ＣＳＭ表层分解，部分羰基
铁粉脱落，但未影响改性羰基铁粉的相组成，对涂层吸波性能的影响不显著。
关键词羰基铁粉，氯磺化聚乙烯，臭氧，吸波曲线
Ｅｆｆｅｃｔ ｏｆ Ｏｚｏｎｅ ｏｎ ＣＳＭ—Ｂａｓｅｄ Ｃａｒｂｏｎｙｌ Ｉｒｏｎ Ｄｕｓｔ Ｃｏａｔｉｎｇｓ
Ｗａｎｇ Ｈａｉｙａｎ Ｚｈａｎｇ Ｍｉｎ Ｗａｎｇ Ｈａｉｆｅｎｇ Ｚｈａｎｇ Ｙｏｎｇｓｈｅｎｇ Ｐｅｎｇ Ｇｕｉｒｏｎｇ
（１ Ｃｏｌｌｅｇｅ ｏｆ Ｅｎｖｉｒｏｎｍｅｎｔａｌ ａｎｄ Ｃｈｅｍｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｙａｎｓｈａｎ Ｕｎｉｖｅｒｓｉｔｙ，Ｑｉｎｈｕａｎｇｄａｏ ０６６００４） （２ Ｎａｔｉｏｎａｌ Ｋｅｙ Ｌａｂｏｒａｔｏｒｙ ｏｆ Ｍｅｔａｓｔａｂｌｅ Ｍａｔｅｒｉａｌｓ Ｓｃｉｅｎｃｅ＆Ｔｅｃｈｎｏｌｏｇｙ，Ｙａｎｓｈａｎ Ｕｎｉｖｅｒｓｉｔｙ，Ｑｉｎｈｕａｎｇｄａｏ ０６６００４） （３ Ａｅｒｏｓｐａｃｅ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｍａｔｅｒｉａｌｓ＆Ｐｒｏｃｅｓｓｉｎｇ Ｔｅｃｈｎｏｌｏｇｙ，Ｂｅｉｊｉｎｇ １０００７６）
Ａｂｓｔｒａｃｔ Ｔｈｅ ｅｈｌｏｒｏｓｕｌｆｏｎａｔｅｄ ｐｏｌｙｅｔｈｙｌｅｎｅ—ｂａｓｅｄ ｍｏｄｉｆｉｅｄ ｃａｒｂｏｎｙｌ ｉｒｏｎ ｄｕｓｔ ａｂｓｏｒｂｉｎｇ ｃｏａｔｉｎｇｓ ｗｅｒｅ ｅｘｐｏｓｅｄ
ｔｏ ｏｚｏｎｅ ａｔ ａｒｏｕｎｄ ０．９×１０ ％ｆｏｒ １００ ｈ．Ｔｈｅ ＳＥＭ，ＸＲＤ，ＩＲ，ＤＳＣ ａｎｄ ＴＧ ｗｅｒｅ ｕｓｅｄ ｔｏ ｉｎｖｅｓｔｉｇａｔｅ ｔｈｅ ｅｆｆｅｃｔｓ ｏｆ ｏｚｏｎｅ ｏｎ ｔｈｅ ｍｉｃｒｏｓｔｒｕｃｔｕｒｅｓ ａｎｄ ｐｅｒｆｏｒｍａｎｃｅｓ ｏｆ ｔｈｅ ｃｏａｔｉｎｇｓ．Ｉｔ ｃａｎ ｂｅ ｃｏｎｃｌｕｄｅｄ ｆｒｏｍ ｔｈｅ ｅｘｐｅｒｉｍｅｎｔｓ ｔｈａｔ ｔｈｅ ｃｈｌｏ—
羰基铁磁芯
羰基铁磁芯
羰基铁磁芯是一种由羰基铁粉制成的磁性材料，主要用于制造磁介质铁粉芯、高频磁芯和各种软磁材料等。
羰基铁在300摄氏度、1巴的条件下会分解为Fe和CO，但在分解过程中，由于Fe有催化CO与CO₂反应的作用，通常需要采用通NH₃作为保护气体来抑制该反应。因此，羰基铁粉中不可避免地会有N元素的存在。从旋风收集器中收集到的产品一般铁含量约在97$\%$左右，其中C和N的含量均小于1$\%$。
由于羰基铁磁芯中可能存在Fe₂O₃、Fe₃N等杂质，同时铁粉表面也会对CO和NH₃气体有一定的吸附，这些因素导致铁粉硬度比较大，通常被称之为硬粉。羰基铁粉芯材料对发热的承受能力远高于镍锌铁氧体，更加适合应用在高频大功率场合。
羰基铁磁芯在工业发达国家中得到了广泛应用，如粉末冶金机械零件、化工上的催化剂、金刚石锯片的粘结剂、隐蔽材料等，特别在无线电和有线通讯中被用来制造元件。
德国巴斯夫羰基铁粉 参数
德国巴斯夫羰基铁粉 参数
摘要：
1.德国巴斯夫羰基铁粉概述
2.德国巴斯夫羰基铁粉参数
3.参数的详细解读
4.参数的影响因素
5.参数的实际应用
正文：
一、德国巴斯夫羰基铁粉概述
德国巴斯夫羰基铁粉，是一种具有高纯度、高活性和高稳定性的铁粉产品，其主要成分是铁，并以羰基铁的形式存在。这种铁粉具有优良的磁性能，广泛应用于磁性材料、磁性器件等领域。
二、德国巴斯夫羰基铁粉参数
德国巴斯夫羰基铁粉的参数主要包括磁性能、粒度、比表面积、水分等。
1.磁性能：德国巴斯夫羰基铁粉具有高磁性能，其剩磁强度、矫顽力等指标均优于同类产品。
2.粒度：德国巴斯夫羰基铁粉的粒度均匀，通常在 10-50 纳米之间。
3.比表面积：德国巴斯夫羰基铁粉的比表面积大，这使得其在磁性材料中的分散性好，易于形成良好的磁性结构。
4.水分：德国巴斯夫羰基铁粉的水分低，这有利于提高其磁性能和使用寿命。 三、参数的详细解读
1.磁性能：德国巴斯夫羰基铁粉的高磁性能，源于其高纯度和高活性。其纯度高达 99.9%，活性强，能够有效提高磁性能。
2.粒度：德国巴斯夫羰基铁粉的粒度均匀，可以提高磁性材料的磁性能和稳定性。
3.比表面积：德国巴斯夫羰基铁粉的大比表面积，可以提高其在磁性材料中的分散性，有利于形成良好的磁性结构。
4.水分：德国巴斯夫羰基铁粉的低水分，可以提高其磁性能和使用寿命。
四、参数的影响因素
德国巴斯夫羰基铁粉的参数受生产工艺、原材料等因素影响。优质的生产工艺和原材料，可以提高德国巴斯夫羰基铁粉的参数。
五、参数的实际应用
德国巴斯夫羰基铁粉广泛应用于磁性材料、磁性器件等领域。
羰基铁粉的磁导率
羰基铁粉的磁导率
羰基铁粉是一种由铁和羰基络合物（如二羰基铁）组成的粉末状物质。由于羰基铁分子中含有金属铁离子，它对磁场具有一定的响应能力。
羰基铁粉的磁导率取决于其组成和微观结构。通常情况下，羰基铁粉的磁导率在不同条件下会有所变化。在常规条件下，羰基铁粉的磁导率一般在10^-5至10^-2 H/m（亨利/米）的范围内。
羰基铁粉的磁导率受到多种因素的影响，包括：
1. 粉末的颗粒尺寸和形状：不同尺寸和形状的粉末会影响其磁导率。
2. 粉末的晶体结构和晶格缺陷：晶体结构和晶格缺陷将对磁导率产生影响。
3. 磁场强度：在不同磁场强度下，羰基铁粉的磁导率也会有所改变。
需要注意的是，磁导率是磁性材料对外加磁场的响应能力，与材料的磁性相关。了解羰基铁粉的磁导率可以在材料应用、特性分析和电磁学等领域提供有用的信息。准确的磁导率值可以通过实验测量得到。
羰基铁粉生产工艺
羰基铁粉生产工艺
羰基铁粉是一种重要的金属有机化合物，广泛应用于化工、冶金、材料等领域。其生产工艺是指通过一系列的化学反应和物理处理，将原料转化为羰基铁粉的过程。本文将介绍羰基铁粉的生产工艺及其主要步骤。
一、原料准备
羰基铁粉的主要原料是氧化铁和一氧化碳。氧化铁可以通过高温煅烧氧化铁矿石得到，而一氧化碳则可以通过煤炭等含碳物质的燃烧得到。在生产前，需要对原料进行粉碎和筛分，以确保其粒度和纯度符合要求。
二、还原反应
原料经过粉碎和筛分后，将其与催化剂一起投入还原炉中。在还原炉中，通过加热和催化剂的作用，将一氧化碳与氧化铁发生反应，生成羰基铁粉和二氧化碳。还原反应是羰基铁粉生产的关键步骤，需要控制好反应温度、压力和催化剂的用量，以保证反应的效率和产物的质量。
三、分离和处理
还原反应后，得到的产物是混合物，需要进行分离和处理。首先，通过过滤或离心等方法，将羰基铁粉与反应剩余物分离。然后，对羰基铁粉进行洗涤和干燥，以去除杂质和水分，提高其纯度和质量。
四、粒度控制
羰基铁粉的粒度对其性能和应用具有重要影响，因此需要对其进行粒度控制。可以通过机械研磨、气流选矿等方法，控制羰基铁粉的粒度分布，以满足不同应用的需求。
五、质量检测
在羰基铁粉生产过程中，需要对产物的质量进行检测和评估。常用的检测方法包括X射线衍射、扫描电子显微镜等，可以分析羰基铁粉的成分、结构和形貌等性质。通过质量检测，可以确保羰基铁粉的质量符合标准要求。
六、包装和储存
羰基铁粉生产完成后，需要进行包装和储存。通常采用密封包装，以防止氧化和污染。此外，还需将羰基铁粉储存在干燥、通风、防火的仓库中，避免与氧化剂和易燃物接触，以确保其安全性和稳定性。
羰基铁粉的生产工艺包括原料准备、还原反应、分离和处理、粒度控制、质量检测以及包装和储存等步骤。通过严格控制每个环节的操作和参数，可以获得高质量的羰基铁粉产品，满足不同领域的需求。随着科技的发展和工艺的改进，羰基铁粉的生产工艺也在不断提高和完善，为相关行业的发展做出了重要贡献。
