电子节能灯维修
节能灯电子镇流器的故障维修处理
节能灯电子镇流器的故障维修处理节能灯电子镇流器是用于气体放电灯的电源电路，其可以有效地将输入的电压稳定到适合气体放电灯的工作电压。
然而，由于其结构复杂，使用寿命较长，因此在使用中会出现各种故障。
本文将针对节能灯电子镇流器的故障现象、检测方法和维修处理进行分析和介绍。
故障现象节能灯电子镇流器的故障现象主要包括以下几种：1.灯无法点亮：灯无法点亮是最常见的故障现象，可能是电子镇流器本身故障或者灯管本身出现故障。
如果排除了灯管本身的故障，那么电子镇流器本身的故障可能是电源电路出现故障或者驱动电路出现故障。
2.灯亮度低：灯亮度低是由于电平过低导致的，这个问题可以通过调整电压和电流来解决。
同时也需检查灯管本身是否出现故障。
3.灯管闪烁：如果灯管经常闪烁，那么很可能是因为电子镇流器的驱动电路出现故障。
另外还需要检查是否存在灯管老化或者损坏。
4.灯发出噪音：如果灯发出噪音，那么很可能是因为电子镇流器的电源电路产生了过大的压力，可以通过减小负载或者更换电源电路解决这个问题。
检测方法当遇到电子镇流器故障时，我们可以使用以下检测方法来判断故障原因：1.检查电路布线：首先需要检查电路布线是否有误，电路的接地、相序、相位等也需注意检查。
2.测试电压输出：使用万用表测试电子镇流器的输出电压，在没有负载的情况下应该可以稳定在正常值范围内。
如果输出电压无法稳定或者测量值与正常值相差较大，则可以判断为电源电路故障或者驱动电路故障。
3.温度测试：使用红外测温仪测试部件温度，如果某个部件的温度过高，那么可以判断其存在故障，需要采取对应的维修措施。
4.检查电容器：电子镇流器中常使用电容器来稳定电压和电流，如果出现故障会导致电压不稳定或者电路短路等问题。
因此可以使用电容器测试仪来测量电容器的电容值是否正常，如果出现问题可以更换电容器。
维修处理当电子镇流器出现故障时，需要采取相应的维修措施：1.更换灯管：如果检测出故障是由于灯管本身的问题导致的，那么需要及时更换灯管。
维修led灯的简单方法
维修led灯的简单方法LED灯是一种非常耐用和节能的灯具。
它是由若干个小型发光二极管组成的，具有寿命长、亮度高、能耗低等优点。
但是，如果使用不当或者灯具本身存在问题，LED灯也有可能需要进行维修。
下面介绍几种常见的维修LED灯的简单方法。
1. 更换LED灯珠如果LED灯不亮了，而且灯珠没有烧坏，那么可以考虑更换灯珠。
首先要确定需要更换的LED灯珠的型号和参数，然后将不工作的灯珠拆下来，再找到相对应的新灯珠进行更换，仿佛成功安装后，可以再次尝试使用LED灯看是否工作正常。
2. 更换驱动器如果灯珠正常，但灯还是不能发光，那么有可能是灯的电源驱动器坏了。
可以将驱动器拆下来，找到相对应的新驱动器进行更换。
在更换驱动器时，最好选择原厂生产的驱动器或者相同品牌的，以保证灯具的稳定性和寿命。
3. 更换灯管如果LED灯的灯管不亮了，那么可以考虑更换灯管。
将不工作的灯管拆下来，并找到相对应的新灯管进行更换。
如果LED灯座烧坏了，那么需要更换整个灯座。
首先将原来的灯座拆掉，再找到相对应的新灯座进行更换。
在更换灯座时，要注意灯座的接口和尺寸是否与原来的相同。
5. 清洁如果LED灯表面上有灰尘或污垢，可以使用清洁剂轻轻擦拭。
特别注意使用的清洁剂不能损伤灯具表面。
需要注意的是，如果不是专业的电器维修人员，对于LED灯的维修要谨慎进行。
在进行任何操作之前，要切断局部电源，以免发生电击和火灾等危险。
如果不确定灯具维修方法，最好找专业的技术人员进行维修，以免因自行维修导致损失加大。
总之，维护和保养LED灯是非常重要的，可以提高其使用寿命和亮度，减少能耗和维修成本。
希望通过本文的介绍，可以让大家更好地了解LED灯的维护保养方法，让您的LED灯绽放出更加美丽、亮丽的光芒。
灯具电器产品常见故障及解决方法[1].
![灯具电器产品常见故障及解决方法[1].](https://img.taocdn.com/s3/m/24f958cc49649b6648d7479c.png)
四、金卤灯具、金卤电源箱
常见故障 1、灯光色温不一至色差大。 2、灯光无故熄灭后重新点亮。 3、光源无法触发点亮。 故障分析及解决方法 1、出现此现像通常为电压不稳定导至镇流器输出功率不稳定所至，解决 方法首先用仪表测试供电电压，证实是电压不稳定后安装稳压电源即 可解决问题。 2、当光源寿命接近极限时灯光会无故熄灭后重新点亮，此时只需更换光 源即可。 3、出现此现像时首先更换电源箱试试，如更换电源箱后可以正常触发点 亮证明是电源箱的问题，若更换后还不行就要再更换光源。
二、T4、T5支架
常见故障 1、开灯通电舜间有大批灯同时烧坏且能听到爆炸响声。 2、开灯舜间或正常使用舜间有大批灯同时烧坏。 3、开灯时有部份灯管灯丝两头发红不能启动时间长了出现烧坏或点亮后 灯管灰暗不够明亮。 4、灯使用时间不到一个月灯管两头出现严重黑头后不亮。 故障分析及解决方法 1、此现像通常为工作电压过高而引起，用万用表量工作电压是否接在 380V高压上，如是上述情况立即把电源改为220V。 2、此现像是浪涌电压尖峰过高引起，通常都发生大型的施工现场周围特 别是施工现场的大型用电器和照明电器使用同一相线的情况下。解决 方法可以完装稳压电源或施现大型用电器单独接线。 3、此现像为电压过低或温度过低造成，当电压低于150V温度低于零下 15℃有部份灯无法启动工作，如工作电压经常处于150V以下的可以 安装稳压电源解决、尽量避免在低于零下15℃的环境中使用。 4、此现像主要有两方面原因：一是灯管和镇流器不匹配，二是灯管本身 质量差。使用原厂匹配灯管或厂家指定灯管即可解决。
灯具电器产品常见故障及解决方法
一、节能灯 二、压器
一、电子节能灯
常见故障 1、开灯通电舜间有大批灯同时烧坏且能听到爆炸响声。 2、开灯时有部份灯管灯丝两头发红不能启动时间长了出现烧坏或点亮后 灯管灰暗不够明亮。 3、关灯后有回闪现像。 4、当大功率节能灯在密封或半密封的场所使用时损坏率较大寿命超短。 故障分析及解决方法 1、此现像通常为工作电压过高而引起，用万用表量工作电压是否接在 380V高压上，如是上述情况立即把电源改为220V。 2、此现像为电压过低或温度过低造成，当电压低于150V温度低于零下 15℃有部份灯无法启动工作，如工作电压经常处于150V以下的可以 安装稳压电源解决、尽量避免在低于零下15℃的环境中使用。 3、此现像为电源开关没有接在火线上而是接在了零线上。 4、使用环境不恰当，处于密封环境中使用时灯的温度会超过它的极限温 度及容易损坏或缩短使用寿命，适当的选择使用环境。

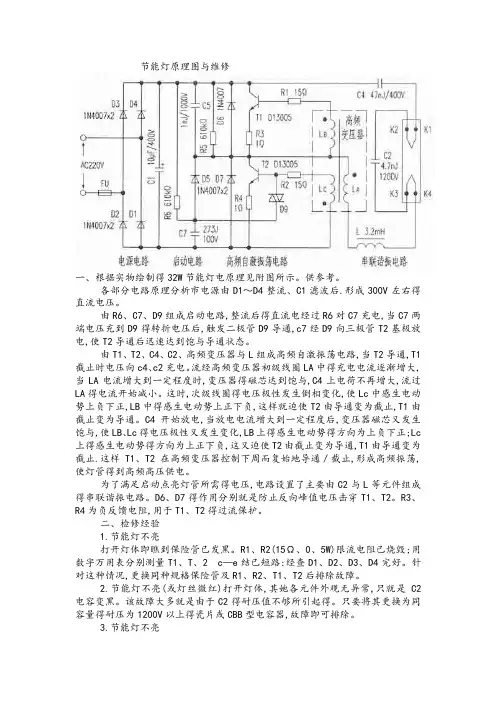

节能灯原理图和维修
节能灯原理图与维修一、根据实物绘制得32W节能灯电原理见附图所示。
供参考。
各部分电路原理分析市电源由D1～D4整流、C1滤波后.形成300V左右得直流电压。
由R6、C7、D9组成启动电路,整流后得直流电经过R6对C7充电,当C7两端电压充到D9得转折电压后,触发二极管D9导通,c7经D9向三极管T2基极放电,使T2导通后迅速达到饱与导通状态。
由T1、T2、C4、C2、高频变压器与L组成高频自激振荡电路,当T2导通,T1截止时电压向c4、c2充电。
流经高频变压器初级线圈LA中得充电电流逐渐增大,当LA电流增大到一定程度时,变压器得磁芯达到饱与,C4上电荷不再增大,流过LA得电流开始减小。
这时,次级线圈得电压极性发生倒相变化,使Lc中感生电动势上负下正,LB中得感生电动势上正下负,这样就迫使T2由导通变为截止,T1由截止变为导通。
C4开始放电,当放电电流增大到一定程度后,变压器磁芯又发生饱与,使LB、Lc得电压极性又发生变化,LB上得感生电动势得方向为上负下正;Lc 上得感生电动势得方向为上正下负,这又迫使T2由截止变为导通,T1由导通变为截止.这样T1、T2在高频变压器控制下周而复始地导通／截止,形成高频振荡,使灯管得到高频高压供电。
为了满足启动点亮灯管所需得电压,电路设置了主要由C2与L等元件组成得串联谐振电路。
D6、D7得作用分别就是防止反向峰值电压击穿T1、T2。
R3、R4为负反馈电阻,用于T1、T2得过流保护。
二、检修经验1.节能灯不亮打开灯体即瞧到保险管已发黑。
R1、R2(15Ω、0、5W)限流电阻已烧毁;用数字万用表分别测量T1、T、2 c—e结已短路:经查D1、D2、D3、D4完好。
针对这种情况,更换同种规格保险管及R1、R2、T1、T2后排除故障。
2.节能灯不亮(或灯丝微红)打开灯体,其她各元件外观无异常,只就是C2电容变黑。
该故障大多就是由于C2得耐压值不够所引起得。
只要将其更换为同容量得耐压为1200V以上得瓷片或CBB型电容器,故障即可排除。
节能灯修理(与“电路板”有关的文档共11张)
5.更换电解电容时注意引脚的
正负极（靠近外皮—标记旁
引脚为负极）。
— 标记
负极引脚(外加石棉保护套管）
第八页，共11页。
（三）断丝搭接法
此法适用于灯管一根灯丝断，另一根灯丝完好的情况，从维修效果看，只 可应急时维修，搭接元件后易造成电路板过载损坏，节能灯使用寿命很短。
此灯丝阻值12Ω，正常
此灯丝断丝， 可在两接线柱 上搭接电容或 电阻（不可拆 下灯丝引线）
较多，但此类灯的电路板大都完好） （3）两根灯丝阻值均显示1，则灯管损坏（此类损坏较少见）
说明：万用表
二极管档所测数 值是导通压降 （单位是mV)而
非阻值，用此档 测电阻，比电阻 档测的数值稍偏 大。通常用此档 测线路通断，因 线路通蜂鸣器就 响了，不用去看 读数，使用方便， 故此档使用较多。
万用表200Ω档
第四页，万共1用1页。表二极管档
4.找出灯管完好的节能灯，将四条灯丝连线与电路板分离（有的节能灯灯管引 线是焊接在电路板上的，需用电烙铁焊开），灯管放置一边待用。
5.从灯丝损坏的节能灯中挑出电路板外观正常的，将灯丝连线与电路板分离。电路板 外观正常条件：
（1）无极性电容无变色。
电路板外观正常的条件如下：
可发黑
三极管 无炸裂
电解电容顶部不可鼓起或开 裂，外皮不可缩皮，电容根
部引线干净无漏液
第五页，共11页。
6.将完好灯管的四条灯丝连线接到挑选出的电路板对应位置上，通电试验灯是否点亮。
7.如不亮，换一电路板再试。如能点亮且亮度正常不闪烁，通电5分钟后 断电，手摸电路板上三极管和电容温度，感觉不烫手即可。
拼装法），也可
跳过第三步，直
接换电路板
第七页，共11页。
led灯维修方法
led灯维修方法LED灯维修方法。
LED灯作为一种新型照明产品，因其节能、环保、寿命长等优点，受到了广泛的关注和应用。
然而，由于各种原因，LED灯在使用过程中难免会出现一些故障，需要及时进行维修。
下面将介绍LED灯常见的故障和相应的维修方法。
首先，LED灯不亮是LED灯常见的故障之一。
这种情况可能是LED灯管损坏、驱动电源故障或者接线不良所致。
针对这种情况，我们可以先检查LED灯管是否损坏，如果是，需要更换新的LED灯管。
如果LED灯管正常，可以检查驱动电源是否损坏，如果是，需要更换新的驱动电源。
另外，也要检查LED灯的接线情况，确保接线良好。
其次，LED灯闪烁是另一种常见的故障。
LED灯闪烁可能是由于驱动电源故障、灯珠老化或者接线不良引起的。
对于这种情况，我们可以先检查驱动电源是否正常，如果不正常，需要更换新的驱动电源。
如果驱动电源正常，可以检查LED灯的灯珠是否老化，如果老化，需要更换新的LED灯珠。
另外，也要检查LED灯的接线情况，确保接线良好。
最后，LED灯发光不均匀也是LED灯常见的故障之一。
这种情况可能是LED灯管损坏、灯珠老化或者散热不良所致。
对于这种情况，我们可以先检查LED灯管是否损坏，如果是，需要更换新的LED灯管。
如果LED灯管正常，可以检查LED灯的灯珠是否老化，如果老化，需要更换新的LED灯珠。
另外，也要确保LED灯的散热情况良好，及时清理灯具散热器上的灰尘和杂物。
综上所述，LED灯的维修方法主要包括更换LED灯管、更换驱动电源、更换LED灯珠以及清理灯具散热器等。
在进行LED灯的维修时，一定要注意安全，确保断电后再进行维修操作，避免触电事故的发生。
希望以上内容对大家在LED灯维修时能够有所帮助。
led灯维修教程
led灯维修教程LED灯维修教程LED（Light Emitting Diode）灯具已经成为现代照明领域当中最常见和最受欢迎的照明设备之一。
然而，就像其他电子设备一样，LED灯具也有可能出现故障或需要维修。
本文将为大家提供一份简单易懂的LED灯维修教程，以帮助大家了解并解决可能出现的常见问题。
第一步 - 准备工具在开始维修任何电子设备之前，我们需要准备一些基本的工具。
以下是您可能需要使用的工具清单：1. 螺丝刀 - 选择适合LED灯具的螺丝刀尺寸或螺丝刀头。
2. 夹子 - 使用夹子来固定和稳定灯具部件。
3. 焊接工具 - 如果需要修复电路板上的焊接问题，将需要使用焊接工具。
4. 测量工具 - 如万用表，用于检测电流，电压和电阻等。
5. 替换零件 - 如果您已经确定了故障的零件，需要准备相应的替换零件。
6. 安全工具 - 如手套和护目镜，以保护个人安全。
准备好这些工具后，我们可以开始进行LED灯维修。
第二步 - 检查电源和接线1. 首先，关闭LED灯的电源开关并拔下电源插头。
2. 检查插头和电源线是否损坏。
如果发现损坏，请更换新的插头或电源线。
3. 确保LED灯的电源插座正常工作。
您可以使用其他电子设备来测试插座是否有电。
4. 检查灯具的接线是否正确连接。
如果发现有松脱或断开的接线，请重新连接或修复。
第三步 - 检查LED灯泡1. 如果灯具没有照明，或只有部分灯珠亮起，可能是LED灯泡故障。
2. 使用手套将灯泡小心取出，检查是否有烧毁、损坏或黑暗的灯珠。
3. 如果发现灯泡损坏，您可以使用相同规格的替换灯泡。
4. 使用万用表检测灯泡的电阻，确保灯泡的电阻值在正常范围内。
第四步 - 检查LED驱动器1. LED驱动器是控制LED灯电流和电压的重要组件。
2. 使用万用表检测驱动器的输出电流和电压。
确保电流和电压值在LED灯的工作范围内。
3. 如果驱动器出现故障，您可以购买相同规格的替换驱动器。
第五步 - 检查电路板和焊接连接1. 打开LED灯的外壳，仔细检查电路板上的元件和焊接连接。
教你如何维修电子节能灯
教你如何维修电子节能灯一：电子节能灯检测U型节能电子灯大多数故障是灯管不亮，开灯后无反应，但U型节能灯电路元器件工作在高电压(220V交流电源经整流、滤波后形成300V左右的直流电压)，有时会出现这样的：当你将灯具接通220V交流电加电测试时，电路在高压下故障元器件会出现爆裂声。
这里介绍两则安全的检测方法：<<容源电子网论坛正式上线，为朋友们建立一个友好互动交流平台，欢迎大家去论坛和朋友们一起分享、学习电子技术。
对本文有什么疑问请直接到论坛相应栏目发贴求助。
1．在将节能灯接到220V交流电之前，最好先用机械万用表的R×10k挡，使用红、黑表笔交换分别测节能灯电路接220V交流的a、b两端，见图1(a)。
机械万能表针应有电解电容充放电时的摆动，其摆动区间应在大约100kΩ～2MΩ，但最终表针应恢复到500kΩ。
所测的电路如达到要求，就可以放心的加220V电压，虽然灯不亮，但绝不会发生爆裂及烧毁元器件问题。
2．如无机械万能表R×10k挡，则可参考图2自制的安全220V插座，将有问题的节能灯接到安全插座或灯口上后，将开关S打开，节能灯电路与100W～200W灯泡串接(图2)，插头接入220V电源：(1)如灯泡亮，则节能灯电路肯定有短路，停止觚电。
认真检查节能灯电路找出击器件及短路故障所在；(2)如灯泡不亮，则可放心直接加电，即将图2中S闭合，节能灯如仍不亮，则需进一步检查。
二．节能灯电路检修过程1．加电后节能灯不亮首先用机械万用表R×1挡检查U型灯管的灯丝，若导通时应只有几欧姆，而管内看上去无大面积发黑，则视为U型灯管完好，如表针不动则说明灯丝已断，需更换新U型管。
<<容源电子网论坛正式上线，为朋友们建立一个友好互动交流平台，欢迎大家去论坛和朋友们一起分享、学习电子技术。
对本文有什么疑问请直接到论坛相应栏目发贴求助。
如认定U型管完好，则检查图1中C6，多数是C6因耐压不足被击穿，出现灯丝不亮或微发红。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子节能灯维修
电子节能台灯电路图及维修
如图所示电子节能灯电路图及维修
电子节能灯具有低电压启辉、无频闪、无噪音、高效节能、开灯瞬间即亮、使用寿命长（３０００小时以上，为普通白炽灯的３倍多）等优点，很受消费者的欢迎（尤其在电源电压波动频繁的地区）。
电子节能灯有玻罩型和裸露型。
玻罩型又有球型、球柱型、工艺型等三个系列，前两个系列均有全透明、刻花、彩色刻花和乳白色４个品种。
它具有外形美观、安装时不易损坏灯管、耐碰撞等优点；裸露型则有Ｈ型、ＵＨ型、３Ｕ型、４Ｕ型、２Ｄ型及螺旋型等。
按发光的颜色分，则可分为红、绿、蓝、黄（色温为２７００Ｋ，属暖色光，类似于白炽灯的光色）、白（色温以６４００Ｋ居多，属冷色光，类似于日光灯的光色）；而色温为５０００Ｋ的灯管因光色接近于自然光，对眼睛无刺激，更适合于学生和精细工作。
本文介绍的电子节能灯电路见图１，该电路已加有软启动（灯丝预热）电路，可延长灯管寿命。
多应用于护目灯和外销灯具中。
维修电子节能灯，首先要排除假故障。
关灯后节能灯有间隙性的闪光，这并不是灯的质量问题。
主要原因是电工线路安装不规范，将开关设在零线造成的。
只要把进线端的零线与火线调换一下即可。
使用了带氖灯的开关，关灯后仍然能形成微流通路，或借线安装双联开关的，会造成有时关灯后有闪光现象。
维修电子节能灯时，为安全应用１：１隔离变压器隔离市电。
一、灯不能正常点亮的检修
１．常见为谐振电容Ｃ６击穿（短路）或耐压降低（软击穿），应换为耐压在１ｋＶ以上的同容量优质涤纶或ＣＢＢ电容。
２．灯管灯丝开路。
若灯管未严重发黑，可在断丝灯脚两端并联０．０４７μＦ／４００Ｖ的涤纶电容后应急使用。
３．Ｒ１、Ｒ２开路或变值（一般以Ｒ１故障可能性较大），用同阻值的１／４Ｗ优质电阻代换。
４．三极管开路。
如发现只有一只三极管开路，但不能更换一只，而应更换一对耐压在４００Ｖ以上的同型号配对开关管。
否则容易出现灯光打滚或再次烧管。
５．灯光闪烁不停。
灯管若未严重发黑，检查Ｄ５、Ｄ６有无虚焊或开路，若Ｄ５、Ｄ６软击穿或滤波电容Ｃ１漏液及不良，也会使灯光闪烁不停。
６．灯难以点亮，有时用手触摸灯管能点亮或灯光打滚，这可能是Ｃ３、Ｃ４容量不足、不配对。
７．倘若单支小功率节能灯点亮后灯丝有发红或发光的现象，还应检查Ｄ１～Ｄ４有无软击穿，Ｃ１是否装反或漏电，电源部分有无短路等。
８．扼流圈Ｌ及振荡变压器Ｂ的磁心有断裂。
如若单换磁心，要注意三点：（１）使用符合要求的磁心，否则可能使扼流圈的电感值有较大出入，给节能灯埋下隐患；（２）磁隙不能过小，以免磁饱和；（３）磁隙间用合适的垫衬物垫好后，用胶粘剂粘上，并缠上耐高温阻燃胶带，以防松动。
此外对Ｂ的同名端不能接错。
９．检修使用触发管的电子镇流器，应重点检查双向触发二极管，此管一般用ＤＢ３型，它的双向击穿电压为３２±４Ｖ。
二、有元件明显损坏的检修
１．虽不熔断保险、不烧断进线处线路而电阻等有明显损坏的，三极管必损无疑。
这首先可能是灯管老化引起的，其次是使用环境差，另外可能是由Ｃ１失去容量造成的。
对于前二种情况，在更换电阻、三极管时，最好也更换配对的Ｃ３、Ｃ４小电解。
对于后一种，Ｃ３、Ｃ４不必更换，由于Ｃ１工作在高压条件下，务必选用优质耐热电解电容器进行代换。
２．在熔断保险、烧断进线处线路的情况下，若Ｃ１、Ｑ１、Ｑ２完好，则必须逐个对Ｄ１～Ｄ４进行常规检查和耐压测试。
或把Ｄ１～Ｄ４全部用优质品代换。
３．Ｃ１爆裂，如伴有熔断保险、烧断进线的现象，应将Ｄ１～Ｄ４、Ｃ１全部更换。
４．只有Ｑ２一侧的阻容件、三极管烧坏的，应重点检查Ｃ２是否已击穿。
５．若高频变压器Ｂ损坏，可用∮０．３２ｍｍ高强线在１０ｍｍ×６ｍｍ×５ｍｍ的高频磁环上绕制，Ｔ１、Ｔ２各为４圈；Ｔ３为８圈（注意头尾）。
扼流圈Ｌ：灯管功率５～４０Ｗ，相应为１．５～５．５ｍＨ之间。
三、少数电子节能灯有干扰遥控彩电的现象。
可调整Ｌ的电感量或Ｃ２的电容量，使其不干扰遥控电视机，又能安全工作。
四、使用节能灯的注意事项
１．节能灯不能在调光台灯、延时开关、感应开关的电路中使用。
２．应避免在高温高湿的环境中使用。
３．电子节能灯与其他照明灯具一样，不宜频繁开和关。
节能灯电路图
两款节能灯,电路图如下。
