4.1.3 Decanter ---倾析器
Decanter 模块执行给定热力学条件下的 液-液平衡或液-游离水平衡计算，输出两股液 相产物。用于模拟液 - 液分离器、水倾析器等。
第 52 页
Decanter
第 53 页
Decanter — 模型参数（1） Decanter 模块的模型参数有 3 组：
第 8 页
Flash3 — 三相闪蒸器
Flash3 模块执行给定热力学条件下的汽-液-液平衡计算，输出一 股汽相和两股液相产物。用于模拟闪蒸器、蒸发器、汽-液-液分 离器等。
第 9 页
Decanter ---倾析器
Decanter 模块执行给定热力学条件下的液 -液 平衡或液- 游离水平衡计算，输出两股液相产物。用 于模拟液-液分离器(沉降槽，离心机)、水倾析器等。
p182
分离器
换热器(Chap 5)
Heater HeatX MHeatX Hetran Aerotran
DSTWU Distl RadFrac Extract MultiFrac SCFrac PetroFrac Rate-Frac BatchFrac
加热器/冷却器 双物流换热器 多物流换热器 与BJAC 管壳式换热器的接口程序 与BJAC 空气冷却换热器的接口程序
第 36 页
变量关系图---Plot （1）
步骤1：选择横坐标变量 在列表数据中选中一列，从窗口菜单 Plot 项的下 拉框里选择X轴变量(X-Axis Variable)；
第 37 页
变量关系图---Plot （1）
第 38 页
变量关系图---Plot （2）
步骤2：选择纵坐标变量 再选中列表数据的另一列，从窗口菜单Plot项的下 拉框里选择Y轴变量(Y-Axis Variable)；
ASPEN,部分功能和组分ID中英文对照表
1atm 1atm为一个标准大气压Bar 巴压力单位BaseMethod 基本方法包含了一系列物性方程Batch 批量处理BatchFrac 用于两相或三相间歇式精馏的精确计算Benzene 苯Blocks 模型所涉及的塔设备的各个参数Block-Var 模块变量ChemVar 化学变量Columns 塔Columnspecifications 塔规格CompattrVar 组分变量Components 输入模型的各个组成ComponentsId 组分代号Componentsname 组分名称Composition 组成Condenser 冷凝器Condenserspecifications 冷凝器规格Constraint 约束条件Conventional 常规的Convergence 模型计算收敛时所涉及到的参数设置Databrowser 数据浏览窗口Displayplot 显示所做的图Distl 使用Edmister方法对精馏塔进行操作型的简捷计算DSTWU 使用Winn-Underwood-Gilliland方法对精馏塔进行设计型的简捷计算DV 精馏物气相摩尔分率ELECNRTL 物性方程适用于中压下任意电解质溶液体系Extract 对液体采用萃取剂进行逆流萃取的精确计算Find 根据用户提供的信息查找到所要的物质Flowsheetingoptions 流程模拟选项Formula 分子式Gasproc 气化Heat Duty 热负荷HeatExchangers 热交换器Heavy key 重关键组分IDEAL 物性方程适用于理想体系Input summary 输入梗概Key component recoveries 关键组分回收率kg/sqcm 千克每平方厘米Lightkey 轻关键组分Manipulated variable 操作变量Manipulators 流股调节器Mass 质量流量Mass-Conc 质量浓度Mass-Flow 质量流量Mass-Frac 质量分率Materialstreams绘制流程图时的流股包括work(功)heat热和material物料mbar 毫巴Mixers/splitters 混合器/分流器Mmhg 毫米汞柱mmwater 毫米水柱Model analysis tools 模型分析工具Model library 模型库Mole 摩尔流量Mole-Conc 摩尔浓度Mole-Flow 摩尔流量Mole-Frac 摩尔分率MultiFrac 用于复杂塔分馏的精确计算如吸收/汽提耦合塔N/sqm 牛顿每平方米NSTAGE 塔板数Number of stages 塔板数OilGas 油气化 Optimization 最优化Overallrange 灵敏度分析时变量变化范围Pa 国际标准压力单位PACKHEIGHT 填料高度PBOT 塔底压力Petchem 聚酯化合物Plot 图表Pressure 压力PressureChangers 压力转换设备Process type 处理类型Properties 输入各物质的物性Property methods & models 物性方法和模型PTOP 塔顶压力psi 英制压力单位psig 磅/平方英寸(表压)Partial condenser with all vapor distillate 产品全部是气相的部分冷凝器Partial condenser with vapor and liquid distillate 有气液两相产品的部分冷凝器PetroFrac 用于石油精炼中的分馏精确计算如预闪蒸塔PR-BM 物性方程适用于所有温度及压力下非极性或者极性较弱的体系PENG-ROB 物性方程适用于所有温度及压力下的非极性或极性较弱的混合物体系PRMHV2 物性方程适用于较高温度及压力下极性或非极性的化合物混合体系PSRK 物性方程适用于较高温度及压力下极性或非极性的轻组分气体化合物体系SR-POLAR 物性方程适用于较高温度及压力下极性或非极性的轻组分气体化合物体系RKS-BM 物性方程适用于所有温度及压力下非极性或者极性较弱的体系RKSMHV2 物性方程适用于较高温度及压力下极性或非极性的轻组分气体化合物体系RK-SOA VE 物性方程适用于所有温度及压力下的非极性或极性较弱的混合物体系RKSWS 物性方程适用于较高温度及压力下极性或非极性的轻组分气体化合物体系RadFrac 用于简单塔两相或三相分馏的精确计算RateFrac 用于基于非平衡模型的操作型分馏精确计算Reactions 模型中各种设备所涉及的反应Reactors 反应器ReactVar 反应变量Reboiler 再沸器RECOVH 重关键组分回收率RECOVL 轻关键组分回收率Refinery 精炼Reflux ratio 回流比Reinitialize 重新初始化Result summary 结果梗概Retrieve parameter results 结果参数检索RR 回流比Run status 运行状态SCFrac 复杂塔的精馏简捷计算如常减压蒸馏塔和真空蒸馏塔Sensitivity 灵敏度Separators 分离器Solids 固体操作设备State variables 状态变量Stdvol 标准体积流量Stdvol-Flow 标准体积流量Stdvol-Frac 标准体积分率Stream 各个输入输出组分的流股StreamVar 流股变量Substream name 分流股类型Temperature 温度Toluene 甲苯Torr 托真空度单位Total condenser 全凝器Total flow 总流量UNIQUAC 物性方程适用于极性和非极性强非理想体系UtilityVar 公用工程变量Vaiable number 变量数Vaporfraction 汽相分率V olume 体积流量XAxisvariable 作图时的横坐标变量YAxisvariable 作图时的纵坐标变量BERL：BERL Saddle贝尔鞍环BX：Sulzer BX苏尔寿BX型板波纹规整填料CMR：Cascade mini-ring 聚丙烯阶梯环COIL：COIL Pack环形填料CROSSFLGRD：Raschig Cross-Flow-GridStructured PackCY：苏尔寿CY（丝网）型规整填料DIXON：DIXON Packing狄克松填料（θ环填料）FLEXERAMIC：Koch Flexeramic Structured Packing柯赫曲线规整填料FLEXIGRID：Koch Flexigrid Structured Packing柯赫格栅规整填料FLEXIMAX：Koch Fleximax High Performance Random Packing柯赫高性能散堆填料FLEXIPAC：Koch Flexipac Corrugated Sheet Structured Packing柯赫柔性波纹板填料FLEXIRING：Koch Flexiring Single-tab Slotted Ring Random Packing柯赫单面环槽不规整填料FLEXISADDL：Koch Flexisaddle Random Packing柯赫鞍形不规整填料GOODLOE：Glitsch Goodloe Structured Packing格里奇古德洛卷带型规整填料GRID：Glitsch Grid Structured Packing格里奇格栅规整填料GRID-PACK：Grid Type Structured Packing格栅规整填料HCKP：Koch HCKP Multi-tab Slotted Ring Random Packing 柯赫多面槽环形不规整填料HELI：Heli Pack螺旋填料HELIX：螺旋角填料HYPAK：I-BALL：I-Ball Packing I-球型填料IMTP：Intalox Metal Tower Packing英特洛克斯金属矩鞍环填料INTX：Intalox Saddle矩鞍环填料ISP：Norton Intalox Structured Packing诺顿规整填料KERAPAK：Sulzer Kerapak Structured Packing苏尔寿陶瓷板波纹填料（凯勒派克）LESCHIG：Leschig Ring浸环MCMAHON：Mcmahon Packing鞍形网填料MELLAPAK：Sulzer Mellapak Structured Packing苏尔寿孔板波纹填料MESH：Mesh Ring Packing筛网环形填料PALL：Pall Ring鲍尔环RALU-FLOW：Raschig Ralu-FlowRALU-PAK：Raschig Ralu-Pak拉西带缝板波填料RALU-RING：Raschig Ralu-Ring拉西Ralu环RASCHIG：Raschig Ring拉西环SHEET-PACK：Sheet Type Structured PackingSIGMA：Sigma PackingSNOWFLAKE：Intalox Snowflake Plastic Packing STORUSSDDL：Raschig Super-Torus-SaddleSUPER-INTX：Super Intalox SaddleSUPER-PAK：Rashig Super-PakSUPER-RING：Rashig Super-RingTORUSSADDL：Raschig Torus SaddleWIRE-PACK：Wire Type Structured Packing三、常用词汇表（按菜单分类）1. Fileexit退出export输出file文件import输入new新的open打开print印刷，打印save保存send发送Save as 另存Import EO variable 输入EO Export EO variable 输出 EO Page setup 页面设置Print preview 打印预览Print setup 打印设置Send to 发送到2. Edit clear清除copy拷贝edit编辑form表格format格式化(磁盘) link链接paste粘贴select选择special特殊的Selected copy 选择拷贝Select all 全选3. Viewbar条control控制current当前的history历史Page页panel面板preview预览5report报告reset重新安排solver求解器status状态summary摘要Toolbar 工具栏view视图zoom图象放大或者缩小status bar 状态栏model library 模型库control panel 控制面板page break preview 分页预览reset page break 重新分页current section only 仅显示当前段global data 全局[公用]数据annotation 注释OLE object 嵌入目标EO sync error EO 同步错误Input summary 输入规定汇总(输入语言) Solver report 求解器报告4. Data(1) Setupassay化验class分类option选项report报告setup设置simulation模拟specification输入规stream流股unit单位simulation option 模拟选项stream class 流股类型units-sets 单位集custom units 用户单位report option 报告选项(2) Componentsblend 混合characterizationcomponent 组成data数据define 给…下定义find 找到formula分子式analysis分析generation生成group组library库light轻的manager管理method方法moisture湿气name名字object 目标petroleum石油polymer聚合物procedure程序pseudocomponent虚拟组分reorder重新,排序result结果review回顾selection 选择specification详细说明status状态type类型user 使用者wizard向导assay/blend 化验/混合（油品分析与混合）light-end properties 轻端组分性质petro-characterization 油品表征attr-comps 组分属性henry comps 亨利组分6moisture comps 湿气组分UNIFAC groups UNIFAC 参数组Comps-groups 组分分组comps-lists 组分列表Attr-Scaling 属性标量(3)Propertiesadvanced高级的analysis分析base基础calculation计算compare比较data数据electrolyte电解质estimation估算flowsheet流程图global全局的input输入method方法missing缺少molecular structure 分子结构molecular分子的pair一对parameter参数process过程propaganda宣传method方法Prop-Sets 物性集pure纯的refectioner参考的route路线solubility溶解度structure结构ternary三重的user使用者Property method 方法Prop-Sets 物性集molecular structure 分子结构CAPE-OPEN package CAPE-OPEN 物性数据包(4)Flowsheetadvanced高级的analysis分析base基础calculation计算compare比较data数据electrolyte电解质estimation估算flowsheet流程图global全局的input输入method方法missing丢失molecular structure 分子结构molecular分子的pair一对parameter参数process过程propaganda宣传method方法Prop-Sets 物性急pure纯的refectioner参考的route路径solubility溶度structure结构ternary三重的user使用者flowsheet工艺流程图global 全局的section流程分段(5)Streams7stream流股(6)Utilitiesutility公用工程(7)Blocks block(8)Reactionschemistry化学reaction反应convergence收敛(9)Convergenceconvergence 收敛default 默认method方法sequence 顺序tear 撕裂、断裂Conv options 收敛选项EO Conv options EO 收敛选项Conv order 收敛次序(10)Flowsheeting Optionsadd 添加balance平衡calculator计算器design设计flowsheet流程图measurement测量relief释放specification说明书、详述transfer传递Design spec 设计规定Stream library 流股库Pres relief 压力释放(安全排放) Add input 添加输入(11)Model Analysis Tools analysis分析study研究case 工况constraint约束cost成本estimation估算model模型、模拟optimization优化sensitivity灵敏度tool工具model analysis tool 模型分析工具Data fit 数据拟合case study 工况研究cost estimation 成本估算(12)EO Configurationalias又名,别名configuration配置connection连接global全局的group组local局部的objective目标script脚本solve求解variable变量Solve option 求解选项EO variable EO 变量EO input EO 输入Spec group 规定组EO Option EO 选项local script 局部的脚本global script 全局的脚本script method 脚本方法EO sensitivity EO 灵敏度(13)Result Summary convergence收敛run运算status状态stream流股utility公用工程8run status 运行状态5. ToolAnalysis 分析Assistant 帮助、助理Clean 清除concatenate连结conceptual概念的design设计explorer资源管理器next下一次, 下一个option选项package 5包parameter参数result结果retrieve重新得到(调用)tool工具variable变量retrieve parameter result 调用物性数据库参数结果Clean property parameter 清除物性参数Property Method selection assistant 物性方法选择帮助conceptual design 概念[方案]设计import CAPE-OPEN package 输入 CAPE-OPEN 数据包export CAPE-OPEN package 输出 CAPE-OPEN 数据包variable explorer 变量管理器6. Runbatch一批check检查connect连接load装载move移动point指向reconcile调谐recover恢复Reinitialize 初始化reset重新安排result结果run运算setting 安置stop停止Stop point 停止点Reset EO variable 重新安排 EO 变量recover EO variable 恢复 EO 变量check result 检查结果load result 加载结果reconcile all 调谐reconcile all stream 调谐全部流股connect to engine 连接模拟器(技术主程序)7. Plotadd加curve曲线display显示plot绘图type类型variable变量wizard向导x-axis X 轴plot type 绘图类型x-axis variable 变量做 X 轴Y-axis variable 变量做 Y 轴Parametric variable 变量做参(变)量display plot 显示图add new curve 增加新的曲线plot wizard 绘图向导8. Flowsheetflowsheet流程图section部分,段reconnect重新连接9source[来源destination目的地exchange交换icon图标align排成直线block模块reroute变更路径stream流股hide隐藏unplaced取消放置group组find找object目标lock锁flowsheet section 流程段reconnect source 重新连接流股来源reconnect destination 重新连接流股目的地exchange icon 更换设备图标align block 使模块排成直线reroute stream 变更流股路径unplaced blocks 取消放置模块find object 查找目标9. Librarybuilt-in内置category种类default默认icon图标library库palette调色板, 颜料problem问题, 难题reference参考save保存Palette category 调色种类save default 默认保存save icon 保存图标built-in 内置10. Windowarrange icons 重排图标cascade层叠icon图标normal常规的tile平铺wallpaper壁纸window窗口workbook练习簿方式arrange icons 重排图标flowsheet as wallpaper 流程设置为壁纸11. Helpabout关于help帮助plus加的product产品readme 自述文件support 支持topic主题training训练update更新view视图web网what什么help topic 帮助主题what′s this 这是什么？product support on the web 互联网产品支持view update readme 查看软件更新自述文件about aspen plus 关于 aspen plus10AAS 原子吸收光谱AR 分析纯试剂BC 生化试剂BP 英国药典BR 生物试剂BS 生物染色剂CP 化学纯CR 化学试剂EP 特纯FCP 层析用FMP 显微镜用FS 合成用GC 气相色谱GR 优级纯试剂HPLC 高压液相色谱Ind 指示剂IR 红外吸收光谱LR 实验试剂MAR 微量分析试剂NMR 核磁共振光谱OAS 有机分析标准PA 分析用Pract 实习用PT 基准试剂Puriss 特纯Purum 纯SP 光谱纯Tech 工业用TLC 薄层色谱UP 超纯USP美国药典UV紫外分光光度纯优级纯试剂GR Guaranteed reagent分析纯试剂AR Analytical reagent学纯试剂CP Chemical pure基准试剂PT Primary reagent实验试剂LR Laboratory reagent超纯试剂UP Ultra pure生化试剂BC Biochemical气相色谱GC Gas chromatography光谱纯SP Spectrum pure指示剂Ind Indicator工业用Tech Technical层析用FCP For chromatograph purpose此外，有关化学试剂按杂质含量的多少分：实验试剂：缩写为LR，又称四级试剂。

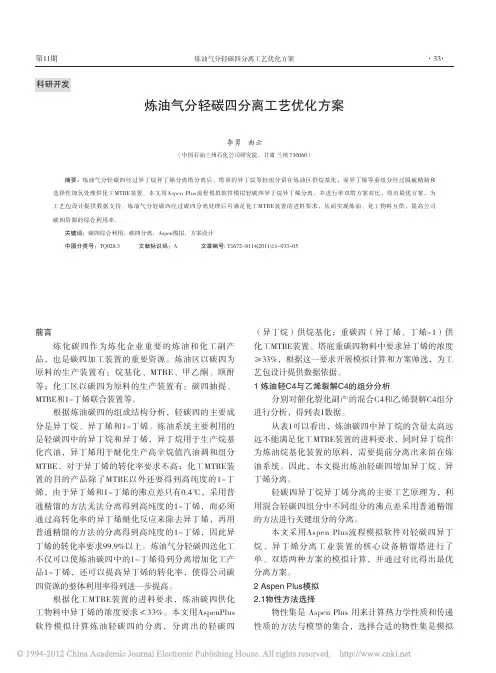

炼油气分轻碳四分离工艺优化方案
