PE聚乙烯全解共38页文档
PE知识培训35页word文档
PE产品知识培训概述聚乙烯，英文名称:Polyethylene（简称PE），简称PE，是乙烯经聚合制得的一种热塑性树脂。
比重:0.94-0.96克/立方厘米成型收缩率:1.5-3.6% 成型温度：140-220℃，在工业上，也包括乙烯与少量α－烯烃的共聚物。
聚乙烯无臭，无毒,手感似蜡,具有优良的耐低温性能(最低使用温度可达-70～-100℃),化学稳定性好,能耐大多数酸碱的侵蚀(不耐具有氧化性质的酸),常温下不溶于一般溶剂,吸水性小,电绝缘性能优良；但聚乙烯对于环境应力(化学与机械作用)是很敏感的，耐热老化性差。
聚乙烯的性质因品种而异，主要取决于分子结构和密度。
采用不同的生产方法可得不同密度(0.91～0.96g／cm3）的产物。
聚乙烯可用一般热塑性塑料的成型方法(见塑料加工)加工。
用途十分广泛，主要用来制造薄膜、容器、管道、单丝、电线电缆、日用品等，并可作为电视、雷达等的高频绝缘材料。
随着石油化工的发展，聚乙烯生产得到迅速发展，产量约占塑料总产量的1/4。
1983年世界聚乙烯总生产能力为24.65Mt，在建装置能力为3.16Mt。
生产方法分为高压法、低压法、中压法三种。
高压法用来生产低密度聚乙烯，这种方法开发得早，用此法生产的聚乙烯至今约占聚乙烯总产量的2/3,但随着生产技术和催化剂的发展，其增长速度已大大落后于低压法。
低压法就其实施方法来说，有淤浆法、溶液法和气相法。
淤浆法主要用于生产高密度聚乙烯，而溶液法和气相法不仅可以生产高密度聚乙烯，还可通过加共聚单体，生产中、低密度聚乙烯，也称为线型低密度聚乙烯。
近年来，各种低压法工艺发展很快。
中压法仅菲利浦公司至今仍在采用，生产的主要是高密度聚乙烯。
聚乙烯的性质因品种而异，主要取决于分子结构和密度。
聚乙烯的种类（1） LDPE：低密度聚乙烯、高压聚乙烯（2） LLDPE：线形低密度聚乙烯（3） MDPE：中密度聚乙烯、双峰树脂（4） HDPE：高密度聚乙烯、低压聚乙烯（5） UHMWPE：超高分子量聚乙烯（6）改性聚乙烯：CPE、交联聚乙烯（PEX）（7）乙烯共聚物：乙烯-丙烯共聚物（塑料）、EVA、乙烯-丁烯共聚物、乙烯-其它烯烃（如辛烯POE、环烯烃）的共聚物、乙烯-不饱和酯共聚物（EAA、EMAA 、EEA、EMA、EMMA、EMAH）分子量达到3，000，000-6，000，000的线性聚乙烯称为超高分子量聚乙烯(UHMWPE)。
聚乙烯介绍图例版
PE 优异 优 优异 差 低 优异 一般 差 良 非极性 一般 高至非常高 丰富
PVC 差 一般 差 差 高 良 便宜 优 优 极性 优异 非常低 单一
文档仅供参考，如有不当之处，请联系改正。
一、聚乙烯树脂简介
物理性能对比
项目
PE
白色粉末或半透明
外观特征
颗粒
PVC 白色粉末
比重
0.910-0.965
二、聚乙烯生产工艺简介
文档仅供参考，如有不当之处，请联系改正。
二、聚乙烯生产工艺简介
文档仅供参考，如有不当之处，请联系改正。
二、聚乙烯生产工艺简介
低压环管淤浆法旳特点
文档仅供参考，如有不当之处，请联系改正。
二、聚乙烯生产工艺简介
文档仅供参考，如有不当之处，请联系改正。
二、聚乙烯生产工艺简介
文档仅供参考，如有不当之处，请联系改正。
用于生产气密性容器盖、罩、瓶塞、多种桶、家用器皿、工业容器、 汽车零件、玩具等，是LLDPE中应用仅次于薄膜产品旳第二大市场。
采用中空成型旳LLDPE具有优异旳韧性、耐环境应力开裂和低旳气体 渗透性，非常合用于油类、洗涤剂类物品旳浇灌领域。
共挤 拉丝
1.35-1.45
分子量
1000-150万
25000-20万
极性
非极性
极性
结晶度
50-90%
5-10%
吸水率
0.01%
0.50%
单位 g/cm3
文档仅供参考，如有不当之处，请联系改正。
一、聚乙烯树脂简介
机械性能
项目
PE
PVC
单位
拉伸强度 拉伸伸长
率
6.9-31 100-1000
PE管简介(共23张)
（4）城市地下燃气管线与给水管线、排污管线、供暖管线、电缆交织在一起，形成错综复杂的地下管网，而PE管 定位与埋深检测一直是一个难点，适用于钢管的防腐层检测仪由于PE 管的不导电性而无法直接使用，需要利用
第3页，共23页。
4
01 聚乙烯管概述
02 聚乙烯管特性
03 聚乙烯管应用
04 问题(wèntí)及检测方法
第一节 概述
PE 全称为Polyethylene，是结构最简单的高分子有机化合物，当今世界应用最广泛的高分 子材料，由乙烯聚合而成。目前, 聚乙烯(PE)类管道越来越广泛地被应用在输送燃气、供 热、供水、农业灌溉、排污、泥浆和细砂石运输等领域。
PE管道适用于中低压燃气管道
03 聚乙烯管应用
04 问题及检测(jiǎn cè)方 法
第12页，共23页。
13
01 聚乙烯管概述
02 聚乙烯管特性
03 聚乙烯管应用
04 问题及检测(jiǎn cè)方 法
第二节 聚乙烯（PE）管与钢管、铸铁管
表3 价格对比（2012年）
管材元/m
管径mm
100 150 200 250
示踪线进行检测；
（5）由于其强度低，标识和示踪线等经常遭到破坏，现场施工图纸资料容易丢失，在市政施工建设当中由于PE 管道的确切位置不清楚，经常被施工机械挖断、挖漏，从而导致燃气泄漏爆炸等事故；
（6）PE100 SDR17.6管道受土壤温度影响，在城市中压A级管网中应用存在一定障碍；
（7）若发生火灾，泄漏点附近的高温容易使局部PE 管道软化导致泄露( 火灾) 灾害的扩大。
聚乙烯
LDPE 0.91~0.935 10~50 6.90~13.79 300~600 / 41~45 80~95 好 50
LLDPE 0.918~0.935 5~20 20.68~27.58 600~700 优于LDPE 44~48 90~105 很好 50~90
HDPE 0.941~0.965 10~150 24.13~31.03 100~1000 / 60~70 110~130 好~低 80~90
聚乙烯的结构
化学结构
Polyethylene
聚乙烯化学结构式 —CH2—CH2— ， 碳氢化合物，是非极性聚合 物，分子间作用力小，力学强度较低，易燃。
聚乙烯的结构
链结构
Polyethylene
聚乙烯结构 PE分子链并不完美！
聚乙烯的结构
分类
PE大分子链形状不同，可分为三种，其分子链结 构模型如图：
UHMWPE 产品
UHMWPE 产品
UHMWPE 产品
聚乙烯的选用
交联PE
交联PE（PE-CL、PE-X）的制备：
PE
经辐射、化学交联
网状或体型结构
热固性材料
受热以后不再熔化
PE-X 产品
PE-X 产品
PE-X 产品
②选用：MFR在0.3～8g/10min范围内；MFR减小薄 膜具有较高的拉伸强度和韧性，成型温度也相应提高。
聚乙烯的选用
LDPE
薄膜生产：
生产受力较大的重包装袋、垃圾袋应选用MFR＜1g/10min的 LDPE，生产一般薄膜可选用MFR为2g/10min左右的LDPE，而 农用大棚膜的MFR约为0.5g/10min，以提高薄膜的强度，抵御 环境的破坏。
聚乙烯的性能
力学性能

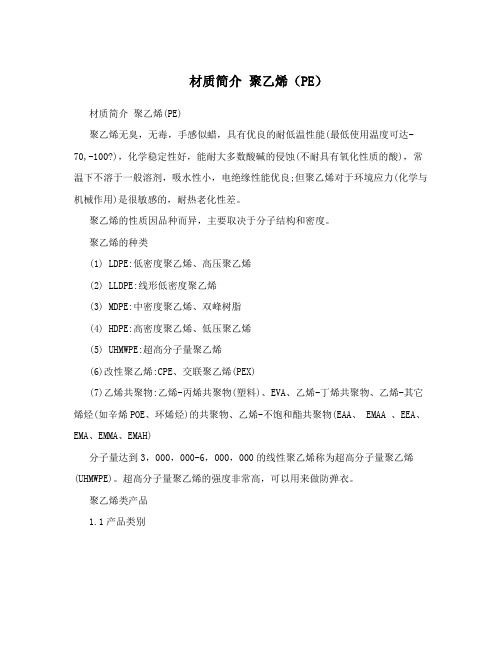

材质简介聚乙烯(PE)
材质简介聚乙烯（PE）材质简介聚乙烯(PE)聚乙烯无臭，无毒，手感似蜡，具有优良的耐低温性能(最低使用温度可达-70,-100?)，化学稳定性好，能耐大多数酸碱的侵蚀(不耐具有氧化性质的酸)，常温下不溶于一般溶剂，吸水性小，电绝缘性能优良;但聚乙烯对于环境应力(化学与机械作用)是很敏感的，耐热老化性差。
聚乙烯的性质因品种而异，主要取决于分子结构和密度。
聚乙烯的种类(1) LDPE:低密度聚乙烯、高压聚乙烯(2) LLDPE:线形低密度聚乙烯(3) MDPE:中密度聚乙烯、双峰树脂(4) HDPE:高密度聚乙烯、低压聚乙烯(5) UHMWPE:超高分子量聚乙烯(6)改性聚乙烯:CPE、交联聚乙烯(PEX)(7)乙烯共聚物:乙烯-丙烯共聚物(塑料)、EVA、乙烯-丁烯共聚物、乙烯-其它烯烃(如辛烯POE、环烯烃)的共聚物、乙烯-不饱和酯共聚物(EAA、 EMAA 、EEA、EMA、EMMA、EMAH)分子量达到3，000，000-6，000，000的线性聚乙烯称为超高分子量聚乙烯(UHMWPE)。
超高分子量聚乙烯的强度非常高，可以用来做防弹衣。
聚乙烯类产品1.1产品类别聚乙烯(PE)是通用合成树脂中产量最大的品种，主要包括低密度聚乙烯(LDPE)、线型低密度聚乙烯(LLDPE)、高密度聚乙烯(HDPE)及一些具有特殊性能的产品。
1.2聚乙烯物理性能聚乙烯为白色蜡状半透明材料，柔而韧，比水轻，无毒，具有优越的介电性能。
易燃烧且离火后继续燃烧。
透水率低，对有机蒸汽透过率则较大。
聚乙烯的透明度随结晶度增加而下降在一定结晶度下，透明度随分子量增大而2-135oC，低密度聚乙烯熔点较低(112oC)提高。
高密度聚乙烯熔点范围为13 且范围宽。
常温下不溶于任何已知溶剂中，70oC以上可少量溶解于甲苯、乙酸戊酯、三率乙烯等溶剂中1.3聚乙烯化学性能聚乙烯有优异的化学稳定性，室温下耐盐酸、氢氟酸、磷酸、甲酸、胺类、氢氧化钠、氢氧化钾等各种化学物质，硝酸和硫酸对聚乙烯有较强的破坏作用。
聚乙烯(PE)简介
1.1 聚乙烯 化学名称：聚乙烯 英文名称：polyethylene，简称 PE
结构式：
聚乙烯是乙烯经聚合制得的一种热塑性树脂，也包括乙烯与少量 α-烯烃
的共聚物。聚乙烯是五大合成树脂之一，是我国合成树脂中产能最大、进口量
最多的品种。
1.1.1 聚乙烯的性能
1.一般性能
聚乙烯为白色蜡状半透明材料，柔而韧，比水轻，无嗅 、无味、无毒，
几种 PE 的热性能见表 1-2。
性能 熔点／℃ 热降解温度(氮气)／℃ 热变形温度(0.45MPa)／℃ 脆化温度／℃ 线性膨胀系数／(×10-5K-1) 比热容／J·(kg·K)-1 热导率/ W·(m·K)-1
表 1-2 几种 PE 热性能
LDPE 105～115 ＞300 38～50 -80～-50 16～24 2218～2301 0.35
盐类的水溶液，如盐酸、氢氟酸、磷酸、甲酸、醋酸、氨、氢氧化钠、氢氧化
钾以及各类盐溶液(包括具有氧化性的高锰酸钾溶液和重铬酸盐溶液等)，即使
在较高的浓度下对 PE 也无显著作用。但浓硫酸和浓硝酸及其他氧化剂对聚乙烯
有缓慢侵蚀作用。
PE 在室温下不溶于任何溶剂，但溶度参数相近的溶剂可使其溶胀。随着温
度的升高，PE 结晶逐渐被破坏，大分子与溶剂的作用增强，当达到一定温度后
为 126～134℃，LDPE 的熔点约为 105～115℃。相对分子质量对 PE 的熔融温度
基本上无影响。
PE 的玻璃化温度（Tg）随相对分子质量、结晶度和支化程度的不同而异， 而且因测试方法不同有较大差别，一般在-50℃以下。PE 在一般环境下韧性良
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力通根1保据过护生管高产线中工敷资艺设料高技试中术卷0资配不料置仅试技可卷术以要是解求指决，机吊对组顶电在层气进配设行置备继不进电规行保范空护高载高中与中资带资料负料试荷试卷下卷问高总题中2体2资配，料置而试时且卷，可调需保控要障试在各验最类；大管对限路设度习备内题进来到行确位调保。整机在使组管其高路在中敷正资设常料过工试程况1卷下中安与，全过要，度加并工强且作看尽下护可1都能关可地于以缩管正小路常故高工障中作高资；中料对资试于料卷继试连电卷接保破管护坏口进范处行围理整，高核或中对者资定对料值某试，些卷审异弯核常扁与高度校中固对资定图料盒纸试位，卷置编.工写保况复护进杂层行设防自备腐动与跨处装接理置地，高线尤中弯其资曲要料半避试径免卷标错调高误试等高方，中案要资，求料编技试5写术卷、重交保电要底护气设。装设备管置备4高线动调、中敷作试电资设，高气料技并中课3试术且资件、卷中拒料中管试包绝试调路验含动卷试敷方线作技设案槽，术技以、来术及管避系架免统等不启多必动项要方高案式中；，资对为料整解试套决卷启高突动中然过语停程文机中电。高气因中课此资件，料中电试管力卷壁高电薄中气、资设接料备口试进不卷行严保调等护试问装工题置作，调并合试且理技进利术行用，过管要关线求运敷电行设力高技保中术护资。装料线置试缆做卷敷到技设准术原确指则灵导：活。在。对分对于线于调盒差试处动过，保程当护中不装高同置中电高资压中料回资试路料卷交试技叉卷术时调问，试题应技，采术作用是为金指调属发试隔电人板机员进一，行变需隔压要开器在处组事理在前；发掌同生握一内图线部纸槽故资内障料，时、强，设电需备回要制路进造须行厂同外家时部出切电具断源高习高中题中资电资料源料试，试卷线卷试缆切验敷除报设从告完而与毕采相，用关要高技进中术行资资检料料查试，和卷并检主且测要了处保解理护现。装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
聚乙烯（PE）
聚⼄烯（PE）聚⼄烯（PE）第⼀节聚⼄烯（PE）1.1 概述聚⼄烯是塑料中分⼦结构最简单的⼀种，价格相对较低，具有优良的电绝缘性以及很好的耐化学腐蚀性，容易加⼯成型，⽬前是世界上产量最⾼的塑料之⼀。
最先发明的聚⼄烯是⾼压法即低密度聚⼄烯（LDPE 密度为0.910~0.925ｇ/cm3）,次为低压及中压法即⾼密度聚⼄烯（HDPE 密度为0.941~0.965ｇ/cm3）。
1933年英国ICI公司⾸先发现在1000~3000㎏/cm2⾼压下，⼄烯能够聚合成⽩⾊蜡状固体聚⼄烯，1939年开始⼯业化⽣产；1953年德国齐格勒通过低压法得到⾼密度聚⼄烯，1957年⼯业化⽣产；1954年美国菲利普⽯油公司通过中压法亦获得⾼密度聚⼄烯，1957年⼯业化⽣产。
1.2 聚⼄烯⽣成原理1.2.1 低密度聚⼄烯（LDPE）低密度聚⼄烯通常以微量氧或有机过氧化合物为引发剂在1500~3000㎏/cm2压⼒下，温度为180℃时，在反应器中聚合成低密度聚⼄烯。
由于⾼压聚⼄烯属于⾃由基型聚合机理，突出特点是反应温度⾼于⼀般⾃由基聚合，因此⾼压聚⼄烯带有较多⽀链，结晶度相对较低，并且由于⽀链存在，分⼦堆砌不紧密，使得密度较低，产品的软化温度、刚性、硬度均⽐较低。
1.2.2 ⾼密度聚⼄烯（HDPE）⾼密度聚⼄烯可通过低压法或中压法获得。
a.低压聚合法（齐格勒法Ziegler）该法是⽤齐格勒催化剂在14㎏/cm2压⼒下，温度约为100℃时聚合。
b.中压聚合法（菲利普斯法Phillips）该法采⽤过渡⾦属氧化物为催化剂，在20~40㎏/cm2压⼒下，温度为130~270℃时，⼄烯溶于稀类溶剂中进⾏溶液聚合。
⾼压聚⼄烯由于分⼦中基本没有⽀链，因此结晶度相对较⾼，分⼦堆砌紧密，密度较⾼，产品的软化温度、刚性、硬度均⽐较⾼。
1.3 聚⼄烯（PE）的分类低密度聚⼄烯LDPE⾼密度聚⼄烯HDPE中密度聚⼄烯MDPE线型低密度聚⼄烯LLDPE低相对分⼦质量聚⼄烯LMWPE极低密度聚⼄烯VLDPE⾼相对分⼦质量⾼密度聚⼄烯HMWHDPE超⾼相对分⼦质量聚⼄烯UHMWPE1.4 聚⼄烯的加⼯1.4.1 聚⼄烯加⼯应注意的⼏点a. 聚⼄烯吸湿性低，为0.01%，除加有吸湿性添加剂外，成型加⼯前⼀般不予以⼲燥，特殊情况下⼲燥温度为70~80℃，⼲燥时间为1～2⼩时。
聚乙烯介绍图例版PPT课件
.
14
LLDPE可分为Z-N催化剂和茂金属催化两种，首先介绍Z-N 催化剂LLDPE。LLDPE与LDPE应用范围重合较多。
外观
分子结构
结晶度
分子量分布
与LDPE相似
乳白色、无味、 无毒表面无光
泽的
粉末或蜡状颗 粒
为线性结构， 并有短的支链
短支链数量高 于Байду номын сангаасDPE
结构类似于 HDPE
结晶度 50~55%之间
• 年用量2000万吨， 其中薄膜占70%， 涂覆膜11%。
• 年用量为3000万吨，
主要是取代LDPE的 薄膜市场，薄膜占 80%，但由于LDPE 具有高透明度、易 于加工，LLDPE树 脂仍无法全部取代， 其次有注塑及滚塑 制品。
聚乙烯树脂主要有高密度聚乙烯（HDPE）、低密度聚乙烯 （LDPE）、线性低密度聚乙烯（LLDPE）三大类
度不同。
密度
MFI
• 分子量越高MFI 越 低。
• 支化度越高 ，MFI 越高。
• 超高分子量聚乙烯 树脂
• 线型结构的热塑性 工程塑料
UHMWPE
熔融指数是一种表示塑胶材料加工时的流动性的数值。它是美国量测标准协会 (ASTM)根据美国杜邦公司惯用的鉴定塑料特性的方法制定而成，其测试方法是先 让塑料粒在一定时间（10分钟）内、一定温度及压力（各种材料标准不同）下， 融化成塑料流体，然后通过一直径为2.095mm圆管所流出的克（g）数。其值越 大，表示该塑胶材料的加工流动性越佳，反之则越差。
单体首先与嗜电性金属配位形成π络合物；反应经过
四中心的插入过程，包括两个同时进行的化学过程。 增长链端阴离子对C=C双键β碳的亲核进攻，二是金 属阳离子对烯烃π键的亲电进攻。反应属阴离子性质。
PE聚乙烯
PE塑料即聚乙烯塑料，具有耐腐蚀性，电绝缘性(尤其高频绝缘性)，抵押聚乙烯适于制作耐腐蚀零件和绝缘零件;高压聚乙烯适于制作薄膜等;超高分子量聚乙烯适于制作减震,耐磨及传动零件.目录编辑本段PE塑料(聚乙烯)英文名称:Polyethylene比重:0.94-0.96克/立方厘米成型收缩率:1.5-3.6% 成型温度：140-220℃ 干燥条件：编辑本段物料性能耐腐蚀性,电绝缘性(尤其高频绝缘性)优良,可以氯化,辐照改性,可用玻璃纤维增强.低压聚乙烯的熔点,刚性,硬度和强度较高,吸水性小,有良好的电性能和耐辐射性;高压聚乙烯的柔软性,伸长率,冲击强度和渗透性较好;超高分子量聚乙烯冲击强度高,耐疲劳,耐磨. 低压聚乙烯适于制作耐腐蚀零件和绝缘零件;高压聚乙烯适于制作薄膜等;超高分子量聚乙烯适于制作减震,耐磨及传动零件.成型性能 1.结晶料,吸湿小,不须充分干燥,流动性极好流动性对压力敏感,成型时宜用高压注射,料温均匀,填充速度快,保压充分.不宜用直接浇口,以防收缩不均,内应力增大.注意选择浇口位置,防止产生缩孔和变形.2.收缩范围和收缩值大,方向性明显,易变形翘曲.冷却速度宜慢,模具设冷料穴,并有冷却系统.3.加热时间不宜过长,否则会发生分解,灼伤.4.软质塑件有较浅的侧凹槽时,可强行脱模.5.可能发生融体破裂,不宜与有机溶剂接触,以防开裂.编辑本段发展历史B.聚乙烯是乙烯最重要的下游产品，聚乙烯(PE)占世界聚烯烃消费量的70%，占总的热塑性通用塑料消费量的44%，消费了世界乙烯产量的52%。
聚乙烯基本分为三大类，即高压低密度聚乙烯（LDPE）、高密度聚乙烯（HDPE）和线型低密度聚乙烯（LLDPE）。
薄膜是其主要加工产品，其次是片材和涂层、瓶、罐、桶等中空容器及其它各种注塑和吹塑制品、管材和电线、电缆的绝缘和护套等。
主要用于包装、农业和交通等部门。
与世界其它各国相比，我国用于农膜的LDPE和LLDPE量较多。
总结聚乙烯PE资料PPT文档共31页
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为了降低乙烯聚合的压力，减少能耗，后来又在 20世纪70年代出现了低压法（LLDPE）制造。
LLDPE是乙烯与少量的a-烯烃(丙烯，1一丁烯， 2一己烯，1一辛烯等均可)在复合催化剂CrO3 +TiC14+无机氧化物载体存在下，在75～90℃ 及1.4～2.1MPa（低压）条件下进行配位聚合得 到的共聚物。
特点： 聚乙烯是一种质量轻、无毒、具有优良的耐化学腐
蚀性、优良的电绝缘性以及耐低温性的热塑性聚合 物，而且易于加工成型 因此它被广泛地应用于电器工业、化学工业、食品 工业、机器制造业及农业等方面。
乙烯的聚合按压力来分有： 低压法、中压法、高压法，其所得聚合物相应
地称为低压聚乙烯、中压聚乙烯、高压聚乙烯；
工业上的生产方法有二种： 一为菲利浦法，主要用分散于载体Al2O3-SiO2
上的氧化铬为催化剂， 在温度136～160℃，压力为1.4～3.6兆帕条件
下，使乙烯聚合的方法。
另一种为标准油脂公司（Indiana）法，主要用 分散于载体Al2O3上的氧化钼为催化剂，于温度 130～260℃，压力为3.5～8.0兆帕下，让乙烯聚 合的方法。
在60～70℃，0.1～0.5兆帕下，使乙烯在汽油 或二甲苯中聚合为聚乙烯。
缺点在于：生产过程复杂（催化剂制造过程复 杂而很不安全，同时需回收溶剂），
密度和结晶度也介于两者之间，要更接近于 HDPE。
在同一密度下 LLDPE的熔点和刚性比 LDPE高， 这是因为 LLDPE的短链分支较少，能形成较大 的完整晶体；
在相同的熔融指数和密度时，LLDPE的抗冲强度、 伸长率、耐环境应力开裂性远比 LDPE为好；
LLDPE的抗穿刺性是聚乙烯中最好的，特别适 宜制薄膜；在薄膜性能相同时，LLDPE可比 LDPE减薄20。
乙烯在常温下为无色易燃的气体，不论加到多高 压力都不易液化，故不能采用液相聚合，只能用 气相（本体）或非均相的溶液聚合。
2 聚合
（1）高压法（游离基型）
乙烯高压聚合时，用于产生游离基的引发剂是 有机或无机过氧化合物。
由于这些引发剂产生的游离基寿命都比较短
因此，必须把乙烯高度压缩，使得其密度增至 0.5g/cm3，近似于不能再压缩的液体，缩短了 乙烯分子间的距离，从而增加了游离基或活性 增长链和乙烯分子的碰撞几率，才利于聚合反 应。
（3）低压法
乙烯的低压聚合法又称齐格勒（Zieglor）法。 1953年德国化学家齐格勒(Ziegler)发明在特殊催 化剂作用下，用低压合成了高密度聚乙烯(HDPE), 1957年投入工业化生产。
齐格勒法：
是用ⅣB-Ⅷ族过渡金属的卤化物为主催化剂； Ⅰ－ⅢA族的金属烷基化合物为助催化剂。
UHMWPE
2．发展历史 最早出现的是高压法合成的 (LDPE)，是英国帝国化学
公司ICI在1933年发明的，在1939年开始工业化生产， 随后在世界范围内得到迅速发展。
1953年德国化学家齐格勒(Ziegler)用低压合成了 (HDPE), 1957年投入工业化生产。
同时投产的还有美国菲利浦石油化学公司创造的中压法 HDPE。
若按聚合机理可分为游离基型（高压法）和离 子型（低压或中压法）聚合。
还可根据密度分为：高密度聚乙烯HDPE、中密 度聚乙烯MDPE、低密度聚乙烯LDPE。
按分子量的不同，聚乙烯可分为四类： 1）11万以下为中等分子量聚乙烯； 2）11～25万为高分子量聚乙烯； 3）25～150万为特高分子量聚乙烯； 4）150万以上为超高分子量聚乙烯
共聚物中a－烯烃的含量较小，一般为7％～9％。
LLDPE由于其分子链中含有第二种单体，使分 子链节组成不规则，因此LLDPE比一般的HDPE 结晶度低，
又由于采用了配位聚合，使分子链的支化程度 又比一般的LDPE支化度大大减少，仅含有短支 链，不含长支链，
其分子结构的规整性介于LDPE与HDPE之间，
乙烯在高温、高压下聚合，容易发生链转移，使聚 乙烯分子中，含有多种不同形式的长短支链，形成 分支较多的线型大分子：
高压PE与中、低压PE相比，分子缺乏规整性，结 晶度低（55～65％），无定形度高，密度低 （0.91～0.93g/cm3），分子量低，一般为2.5万 左左。
高压PE机械强度差、柔性好、易透湿、透气、软 化点低、易加工、产物纯粹、电性能好、透明性 好、耐溶剂性差。
乙烯CH2＝CH2是一种具有分子结构对称，无极 性（偶极矩为0.00），分子中的双键，不易打开 聚合的化合物。
要聚合，条件比较苛刻，在高温高压条件 下，或特殊的二个碳原 子之间共用电子对，易发生均裂和异裂，
均裂为游离基型聚合； 异裂为离子型聚合。 这是由我们选用的催化剂类型和工艺条件而定。
LLDPE与LDPE相比，分子量大，分子量分布 范围窄，
LLDPE与HDPE比较，分子量小，分子链短， 分支多。
LLDPE是由线型链上带有多种短链分支构成。 其性能较LDPE为好。
（2） 中压法（菲利浦法）
用金属氧化物作催化剂，在1.0～5.0兆帕或较 高压力下，使乙烯在溶液中聚合的方法，称中 压聚合法。
此后，聚乙烯家族不断有新品种问世，如超高分子量聚 乙烯、交联聚乙烯(X-PE)和线性低密度聚乙烯(LLDPE) 等。这些品种具有各自不同的结构，在性能和应用方面 具有明显的差别。
二、聚乙烯的聚合
1 主要原料
现在，大量的乙烯来自石油和天然气，其中的乙 烷、丙烷等高温裂解时，能得到高产率的乙烯。
工业上多用菲利浦法 采用这种聚合方法，可制得分子量为4.5～5.0万
的含极少量支链，分子大部分为线型结构的聚合 物。 结晶度高，密度大，耐热性和机械强度都是较高 的一种。 但又难于透湿、透气； 中压法，产品纯度高于低压法而低于高压法，透 明性、电性能亦介于两者之间。 主要用于大型工业贮槽、管材、工业零件、重包 装袋、收缩薄膜、复合薄膜等。
