2020-2021全国高考化学化学能与电能的综合高考模拟和真题汇总含答案解析
2020-2021高考化学化学能与电能的综合题试题及答案解析
2020-2021高考化学化学能与电能的综合题试题及答案解析一、化学能与电能1．如图所示，E为浸有Na2SO4溶液的滤纸，并加入几滴酚酞。
A、B均为Pt片，压在滤纸两端，R、S为电源的电极。
M、N为惰性电极。
G为检流计，K为开关。
试管C、D和电解池中都充满KOH溶液。
若在滤纸E上滴一滴紫色的KMnO4溶液，断开K，接通电源一段时间后，C、D中有气体产生。
（1）R为电源的__，S为电源的__。
（2）A极附近的溶液变为红色，B极的电极反应式为__。
（3）滤纸上的紫色点移向__(填“A极”或“B极”)。
（4）当试管C、D中的气体产生到一定量时，切断外电源并接通开关K，经过一段时间，C、D中气体逐渐减少，主要是因为_，写出有关的电极反应式：__。
【答案】负极正极 2H2O－4e-=4H＋＋O2↑ B极氢气和氧气在碱性环境下发生原电池反应，消耗了氢气和氧气 2H2＋4OH-－4e-=4H2O(负极)，O2＋2H2O＋4e-=4OH-(正极)【解析】【分析】（1）根据电极产物判断电解池的阴阳极及电源的正负极；（2）根据电解池原理及实验现象书写电极反应式；（3）根据电解池原理分析电解质溶液中离子移动方向；（4）根据燃料电池原理分析解答。
【详解】（1）断开K，通直流电，电极C、D及氢氧化钾溶液构成电解池，根据离子的放电顺序，溶液中氢离子、氢氧根离子放电，分别生成氢气和氧气，氢气和氧气的体积比为2:1，通过图象知，C极上气体体积是D极上气体体积的2倍，所以C极上得氢气，D极上得到氧气，故R是负极，S是正极，故答案为：负极；正极；（2）A极是阴极，电解高锰酸钾时，在该极上放电的是氢离子，所以该极上碱性增强，酚酞显红色，B极是阳极，该极附近发生的电极反应式为：2H2O-4e-=4H++O2↑，故答案为：2H2O-4e-=4H++O2↑；（3）浸有高锰酸钾的滤纸和电极A、B与电源也构成了电解池，因为R是负极，S是正极，所以B极是阳极，A极是阴极，电解质溶液中的阴离子高锰酸根离子向阳极移动，紫色点移向B极，故答案为：B极；（4）当C、D里的气体产生到一定量时，切断外电源并接通开关K，构成氢氧燃料电池，氢气和氧气在碱性环境下发生原电池反应，消耗了氢气和氧气；在燃料电池中，燃料氢气为负极，在碱性环境下的电极反应式为：2H2+4OH--4e-=4H2O，C中的电极作负极，D中的电极作正极，电极反应式为O2+2H2O+4e-=4OH-，故答案为：氢气和氧气在碱性环境下发生原电池反应，消耗了氢气和氧气；2H2＋4OH-－4e-=4H2O(负极)，O2＋2H2O＋4e-=4OH-(正极)。
2020-2021高考化学专题《化学能与电能》综合检测试卷附答案解析
2020-2021高考化学专题《化学能与电能》综合检测试卷附答案解析一、化学能与电能1．现需设计一套实验装置来电解饱和食盐水,并测量电解产生的氢气的体积（约6 mL）和检验氯气的氧化性（不应将多余的氯气排入空气中）。
（1）试从上图图1中选用几种必要的仪器,连成一整套装置,各种仪器接口的连接顺序（填编号）是:A接______,B接______。
（2）碳棒上发生的电极反应为_______。
（3）能说明氯气具有氧化性的实验现象是_______。
（4）假定装入的饱和食盐水为50 mL（电解前后溶液体积变化可忽略）,当测得的氢气为5.6 mL（已折算成标准状况）时,溶液的pH为____。
（5）工业上采用离子交换膜法电解饱和食盐水，如上图图2，该离子交换膜是__（填“阳离子”或“阴离子”）交换膜，溶液A是_______（填溶质的化学式）【答案】G、F、I D、E、C 2Cl--2e-=Cl2↑淀粉-KI溶液变成蓝色 12 阳离子 NaOH 【解析】【分析】(1)实验的目的是电解饱和食盐水，并测量电解产生的氢气的体积(约6 mL)和检验氯气的氧化性，结合装置的作用来连接装置；(2)实验目的生成氢气和氯气，所以铁应为阴极，碳棒为阳极；(3)氯气具有氧化性，能氧化碘离子生成碘单质，使淀粉碘化钾溶液变蓝色说明；(4)电解饱和食盐水的方程式：2NaCl+2H2O 2NaOH+H2↑+Cl2↑，利用公式c=nV来计算NaOH的物质的量浓度，然后求出氢离子的浓度，最后求出pH；(5)氢气在阴极生成，则b为阴极，a为阳极，阳离子向阴极移动，则离子交换膜允许阳离子通过；a极上氯离子失电子，生成氯气同时溶液中生成NaOH。
【详解】(1)产生的氢气的体积用排水量气法，预计H2的体积6ml左右，所以选I不选H，导管是短进长出，所以A接G，用装有淀粉碘化钾溶液的洗气瓶检验氯气时，导管要长进短出，所以B接D，氯气要进行尾气处理，即E接C；(2)实验目的生成氢气和氯气，所以铁应为阴极，连接电源负极，碳棒为阳极，所以炭棒接直流电源的正极，电极反应：2Cl--2e-═Cl2↑；(3)氯气具有氧化性，能氧化碘离子生成碘单质，碘单质遇到淀粉变蓝色，使淀粉碘化钾溶液变蓝色说明氯气具有氧化性；(4)因电解饱和食盐水的方程式：2NaCl+2H2O2NaOH+H2↑+Cl2↑，当产生的H2的体积为5.6mL时，物质的量n=35.610L22.4L/mol-⨯=2.5×10-4mol，生成氢氧化钠的物质的量为5×10-4mol，所以溶液中NaOH的物质的量浓度=4510mol0.05L-⨯═0.01mol/L，所以氢离子的浓度=14100.01-mol/L=1×10-12mol/L，pH=12；(5)氢气在阴极生成，则b为阴极，a为阳极，阳离子向阴极移动，则离子交换膜允许阳离子通过，所以离子交换膜为阳离子交换膜；a极上氯离子失电子，生成氯气同时溶液中生成NaOH，所以溶液A是NaOH。
2020-2021全国各地高考模拟试卷化学分类：化学能与电能综合题汇编附详细答案
2020-2021全国各地高考模拟试卷化学分类：化学能与电能综合题汇编附详细答案一、化学能与电能1．钛工厂TiCl4烟尘中含有大量的ScCl3、MgCl2及SiO2小颗粒等物质，某研究所利用上述烟尘回收Sc2O3，并制备钛白粉(TiO2)，其工艺流程如下所示：（1）酸浸过程中，HCl的作用是_______________________。
（2）已知Sc3++3HTBP Sc(TBP)3+3H+，则上述洗脱剂最好选择___________(选填“酸性”、“碱性”或“中性”)溶液。
在实验室模拟完成上述操作Ⅰ和操作Ⅱ所涉及的玻璃仪器有______________。
（3）草酸“沉钪”得到草酸钪的化学反应类型为____________________________。
（4）在空气中灼烧草酸钪即可得到氧化钪(Sc2O3)，其化学反应方程式为__________________________。
（5）“水相”的主要离子有TiOCl42-、H+、Cl- 及________，写出加入大量的水并加热发生的相关离子反应方程式__________________________。
（6）钛的冶炼新法是剑桥电解法（如右图）。
以含少量CaCl2的CaO熔融物作为介质，电解时。
在阴极生成的Ca进一步还原TiO2得钛。
写出阳极电极主要反应方程式：__________________________；利用中学所学知识可以预测CaCl2的作用包含增强导电性、___________；F=96500C/mol，当I=0.5A，通电80分钟，理论上获得Ti的质量为__________g（计算表达式）。
【答案】抑制TiOCl42-的进一步水解（多答Mg2+、Sc3+水解亦给分）酸性分液漏斗、烧杯复分解反应3O2+2Sc2（C2O4）32Sc2O3+12CO2Mg2+TiOCl42-+（1+x）H2O TiO2·xH2O+2H++4Cl-2O2--4e-=O2↑降低CaO的熔点【解析】(1)为了防止TiOCl42-、Mg2+、Se3+水解，酸浸过程中加入HCl可以，故答案为：抑制TiOCl42-的进一步水解；(2)根据Sc3++3HTBP Sc(TBP)3+3H+，则上述洗脱剂最好选择酸性溶液洗涤，可以抑制Sc3+与HTBP的反应；操作Ⅰ和操作Ⅱ为分液，所涉及的玻璃仪器有分液漏斗、烧杯，故答案为：酸性；分液漏斗、烧杯；(3)ScCl3与草酸发生复分解反应生成草酸钪，故答案为：复分解反应；(4)在空气中灼烧草酸钪即可得到氧化钪(Sc2O3)，同时草酸根离子被氧化生成二氧化碳，反应的化学反应方程式为3O2+2Sc2(C2O4)32Sc2O3+12CO2，故答案为：3O2+2Sc2(C2O4)32Sc2O3+12CO2；(5)根据流程图，钛工厂TiCl4烟尘中含有大量的ScCl3、MgCl2及SiO2小颗粒等物质，酸浸后，过滤除去了二氧化硅，再用有机溶剂萃取，“水相”中主要离子有TiOCl42-、H+、Cl- 及Mg2+，在水相中加入大量的水并加热促进TiOCl42-水解生成TiO2·xH2O，反应的离子方程式为TiOCl42-+(1+x)H2O TiO2·xH2O+2H++4Cl-，故答案为：Mg2+；TiOCl42-+(1+x)H2O TiO2·xH2O+2H++4Cl-；(6)在阴极，氧化钙被还原生成Ca，被还原的Ca进一步还原TlO2获得钛，电极反应为Ca2++2e-=Ca、2Ca+TlO2=2CaO+Ti，阳极石墨上氧离子失去电子生成氧气，电极反应式为2O2--4e-=O2↑，电解质为混有氯化钙的熔融的氧化钙，加入氯化钙可以增强电解质的导电性，同时可以降低CaO的熔点，节约能量；电流强度为0.5A，电池工作80分钟，则电量为0.5A×80×60s=2400C，转移电子的物质的量=，生成Ti的质量=×48g/mol=×48g，故答案为：2O2--4e-=O2↑；降低CaO 的熔点；×48。
2020-2021全国高考化学化学能与电能的综合高考模拟和真题汇总及详细答案
2020-2021全国高考化学化学能与电能的综合高考模拟和真题汇总及详细答案一、化学能与电能1．FeSO4溶液放置在空气中容易变质，因此为了方便使用 Fe2＋，实验室中常保存硫酸亚铁铵晶体[俗称“摩尔盐”，化学式为(NH4)2Fe(SO4)2•6H2O]，它比绿矾或绿矾溶液更稳定。
(稳定是指物质放置在空气中不易发生各种化学反应而变质)I．硫酸亚铁铵晶体的制备与检验（1）某兴趣小组设计实验制备硫酸亚铁铵晶体。
本实验中，配制溶液以及后续使用到的蒸馏水都必须煮沸、冷却后再使用，这样处理蒸馏水的目的是_______。
向 FeSO4溶液中加入饱和(NH4)2SO4溶液，经过操作_______、冷却结晶、过滤、洗涤和干燥后得到一种浅蓝绿色的晶体。
（2）该小组同学继续设计实验证明所制得晶体的成分。
①如图所示实验的目的是_______，C 装置的作用是_______。
取少量晶体溶于水，得淡绿色待测液。
②取少量待测液，_______ (填操作与现象)，证明所制得的晶体中有 Fe2＋。
③取少量待测液，经其它实验证明晶体中有NH4＋和SO42－II．实验探究影响溶液中 Fe2＋稳定性的因素（3）配制 0.8 mol/L 的 FeSO4溶液（pH=4.5）和 0.8 mol/L 的(NH4)2Fe(SO4)2溶液（pH=4.0），各取 2 ml 上述溶液于两支试管中，刚开始两种溶液都是浅绿色，分别同时滴加 2 滴 0.01mol/L 的 KSCN 溶液，15 分钟后观察可见：(NH4)2Fe(SO4)2溶液仍然为浅绿色透明澄清溶液；FeSO4溶液则出现淡黄色浑浊。
（资料 1）沉淀Fe(OH)2Fe(OH)3开始沉淀pH7.6 2.7完全沉淀pH9.6 3.7①请用离子方程式解释 FeSO4溶液产生淡黄色浑浊的原因_______。
②讨论影响 Fe2＋稳定性的因素，小组同学提出以下 3 种假设：假设 1：其它条件相同时，NH4＋的存在使(NH4)2Fe(SO4)2溶液中 Fe2+稳定性较好。

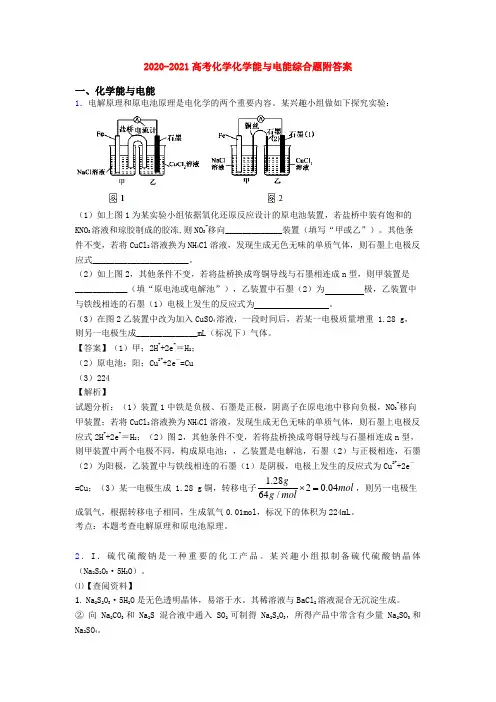

2020-2021高考化学化学能与电能综合题附答案
2020-2021高考化学化学能与电能综合题附答案一、化学能与电能1．电解原理和原电池原理是电化学的两个重要内容。
某兴趣小组做如下探究实验：（1）如上图1为某实验小组依据氧化还原反应设计的原电池装置，若盐桥中装有饱和的KNO3溶液和琼胶制成的胶冻,则NO3-移向_____________装置（填写“甲或乙”）。
其他条件不变，若将CuCl2溶液换为NH4Cl溶液，发现生成无色无味的单质气体，则石墨上电极反应式______________________。
（2）如上图2，其他条件不变，若将盐桥换成弯铜导线与石墨相连成n型，则甲装置是____________（填“原电池或电解池”），乙装置中石墨（2）为极，乙装置中与铁线相连的石墨（1）电极上发生的反应式为。
（3）在图2乙装置中改为加入CuSO4溶液，一段时间后，若某一电极质量增重 1.28 g，则另一电极生成______________mL（标况下）气体。
【答案】（1）甲；2H++2e-＝H2；（2）原电池；阳；Cu2++2e－=Cu（3）224【解析】试题分析：（1）装置1中铁是负极、石墨是正极，阴离子在原电池中移向负极，NO3-移向甲装置；若将CuCl2溶液换为NH4Cl溶液，发现生成无色无味的单质气体，则石墨上电极反应式2H++2e-＝H2；（2）图2，其他条件不变，若将盐桥换成弯铜导线与石墨相连成n型，则甲装置中两个电极不同，构成原电池；，乙装置是电解池，石墨（2）与正极相连，石墨（2）为阳极，乙装置中与铁线相连的石墨（1）是阴极，电极上发生的反应式为Cu2++2e－=Cu；（3）某一电极生成 1.28 g铜，转移电子1.2820.0464/gmolg mol⨯=，则另一电极生成氧气，根据转移电子相同，生成氧气0.01mol，标况下的体积为224mL。
考点：本题考查电解原理和原电池原理。
2．I．硫代硫酸钠是一种重要的化工产品。
某兴趣小组拟制备硫代硫酸钠晶体（Na2S2O3·5H2O）。
2020-2021全国高考化学化学能与电能的综合高考模拟和真题分类汇总附答案
2020-2021全国高考化学化学能与电能的综合高考模拟和真题分类汇总附答案一、化学能与电能1．某实验小组对FeCl3分别与Na2SO3、NaHSO3的反应进行探究。
（甲同学的实验）装置编号试剂X实验现象I Na2SO3溶液（pH≈9）闭合开关后灵敏电流计指针发生偏转II NaHSO3溶液（pH≈5）闭合开关后灵敏电流计指针未发生偏转(1)怎样配制FeCl3溶液？________________________________________________________。
(2)甲同学探究实验I的电极产物。
①取少量Na2SO3溶液电极附近的混合液，加入_________________________________，产生白色沉淀，证明产生了SO42-。
②该同学又设计实验探究另一电极的产物，其实验方案为_______________________________。
(3)实验I中负极的电极反应式为______________________________________________________。
乙同学进一步探究FeCl3溶液与NaHSO3溶液能否发生反应，设计、完成实验并记录如下：装置编号反应时间实验现象III 0~1 min产生红色沉淀，有刺激性气味气体逸出1~30 min沉淀迅速溶解形成红色溶液，随后溶液逐渐变为橙色，之后几乎无色30 min后与空气接触部分的上层溶液又变为浅红色，随后逐渐变为浅橙色(4)乙同学认为刺激性气味气体的产生原因有两种可能，用离子方程式表示②的可能原因。
① Fe3+＋3HSO3-垐?噲? Fe(OH)3 ＋3SO2；②_____________________________________________。
(5)查阅资料：溶液中Fe 3+、SO 32-、OH －三种微粒会形成红色配合物并存在如下转化：2+4+5O 2+2-224HOFe S O HOFeO S O Fe +SO −−→垐?噲? 从反应速率和化学平衡两个角度解释1~30 min 的实验现象：______________________________。
2020-2021高考化学化学能与电能综合题汇编含详细答案
2020-2021高考化学化学能与电能综合题汇编含详细答案一、化学能与电能1．某小组同学利用如图所示装置进行铁的电化学腐蚀原理的探究实验：装置分别进行的操作现象i．连好装置一段时间后，向烧杯中滴加酚酞ii．连好装置一段时间后，向烧杯中滴加K3[Fe(CN)6]溶液铁片表面产生蓝色沉淀(1)小组同学认为以上两种检验方法，均能证明铁发生了吸氧腐蚀。
①实验i中的现象是___。
②用电极反应式解释实验i中的现象：___。
(2)查阅资料：K3[Fe(CN)6]具有氧化性。
①据此有同学认为仅通过ii中现象不能证明铁发生了电化学腐蚀，理由是___。
②进行下列实验，在实验几分钟后的记录如下：实验滴管试管现象0.5mol·L-1K3[Fe(CN)6]溶液iii．蒸馏水无明显变化iv．1.0mol·L-1NaCl溶液铁片表面产生大量蓝色沉淀v．0.5mol·L-1Na2SO4溶液无明显变化以上实验表明：在有Cl-存在条件下，K3[Fe(CN)6]溶液可以与铁片发生反应。
为探究Cl-的存在对反应的影响，小组同学将铁片酸洗(用稀硫酸浸泡后洗净)后再进行实验iii，发现铁片表面产生蓝色沉淀。
此补充实验表明Cl-的作用是___。
(3)有同学认为上述实验仍不够严谨。
为进一步探究K3[Fe(CN)6]的氧化性对实验ii结果的影响，又利用（2）中装置继续实验。
其中能证实以上影响确实存在的是__(填字母序号)。
实验试剂现象A酸洗后的铁片、K3[Fe(CN)6]溶液(已除O2)产生蓝色沉淀(4)综合以上实验分析，利用实验ii中试剂能证实铁发生了电化学腐蚀的实验方案是：连好装置一段时间后，___(回答相关操作、现象)，则说明负极附近溶液中产生了Fe2＋，即发生了电化学腐蚀。
【答案】碳棒附近溶液变红 O2＋4e-＋2H2O=4OH- K3[Fe(CN)6]可能氧化Fe生成Fe2＋，会干扰由于电化学腐蚀负极生成Fe2＋的检验 Cl-破坏了铁片表面的氧化膜 AC 取铁片(负极)附近溶液于试管中，滴加K3[Fe(CN)6]溶液，若出现蓝色沉淀【解析】【分析】(1)①实验i中，发生吸氧腐蚀，在碳棒附近溶液中生成OH-，使酚酞变色。
2020-2021高考化学化学能与电能综合题汇编附答案解析
2020-2021高考化学化学能与电能综合题汇编附答案解析一、化学能与电能1．研究小组进行图所示实验，试剂A为0.2 mol·L−1 CuSO4溶液，发现铝条表面无明显变化，于是改变实验条件，探究铝和CuSO4溶液、CuCl2溶液反应的影响因素。
用不同的试剂A进行实验1~实验4，并记录实验现象：实验序号试剂A实验现象10.2 mol·L−1 CuCl2溶液铝条表面有气泡产生，并有红色固体析出20.2 mol·L−1 CuSO4溶液，再加入一定质量的NaCl固体开始铝条表面无明显变化，加NaCl后，铝条表面有气泡产生，并有红色固体析出3 2 mol·L−1 CuSO4溶液铝条表面有少量气泡产生，并有少量红色固体4 2 mol·L−1 CuCl2溶液反应非常剧烈，有大量气泡产生，溶液变成棕褐色，有红色固体和白色固体生成（1）实验1中，铝条表面析出红色固体的反应的离子方程式为_________。
（2）实验2的目的是证明铜盐中的阴离子Cl−是导致实验1中反应迅速发生的原因，实验2中加入NaCl固体的质量为_________ g。
（3）实验3的目的是_________。
（4）经检验知，实验4中白色固体为CuCl。
甲同学认为产生白色固体的原因可能是发生了Cu + CuCl 22CuCl的反应，他设计了右图所示实验证明该反应能够发生。
① A极的电极材料是_________。
② 能证明该反应发生的实验现象是_________。
（5）为探究实验4中溶液呈现棕褐色的原因，分别取白色CuCl固体进行以下实验：实验序号实验操作实验现象i加入浓NaCl溶液沉淀溶解，形成无色溶液ii加入饱和AlCl3溶液沉淀溶解，形成褐色溶液iii向i所得溶液中加入2 mol·L－1 CuCl2溶液溶液由无色变为褐色查阅资料知：CuCl难溶于水，能溶解在Cl－浓度较大的溶液中，生成[CuCl2]－络离子，用水稀释含[CuCl2]－的溶液时会重新析出CuCl沉淀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020-2021全国高考化学化学能与电能的综合高考模拟和真题汇总含答案解析一、化学能与电能1．电解原理在化学工业中有广泛应用。
如图表示一个电解池，装有电解液a；X、Y是两块电极板，通过导线与直流电源相连。
请回答以下问题。
若X、Y都是惰性电极，a是饱和NaCl溶液，实验开始时，同时在两边各滴入几滴酚酞溶液，则：(1)电解池中X极上的电极反应式是____________，在X极附近观察到的现象是_________________。
(2)Y电极上的电极反应式是____________，检验该电极反应产物的方法是____________。
【答案】2H++2e－=H2↑放出气体，溶液变红 2Cl－－2e－=Cl2↑把湿润的碘化钾淀粉试纸放在Y电极附近，试纸变蓝【解析】【详解】由题意或图像可知，此池为电解池，X极为阴极，Y极为阳极。
电极为惰性电极，饱和NaCl溶液中存在Na+、Cl－、H+、OH－，在阴极上，H+放电能力强于Na+，故阴极上发生的电极反应式为2H++2e－=H2↑，因而导致X极附近有气体放出，溶液呈碱性，溶液颜色由无色变为红色；在阳极上，Cl－放电能力强于OH－，故阳极上发生的电极反应式为2Cl－－2e－=Cl2↑。
2．亚硝酰氯NOCl可用于合成清洁剂等。
它可用Cl2与NO在常温常压下合成：它的熔点为-64.5℃，沸点为-5.5℃，常温下是黄色的有毒气体，遇水易水解。
请按要求回答下列相关问题：(1)过量铁屑和稀硝酸充分反应制备NO的离子方程式为：______________________。
(2)制备NOCl的装置如下图所示，连接顺序为:a→_________________________(按气流自左向右方向，用小写字母表示)。
①装置A和B作用是①干燥NO和Cl2，②___________________________________________。
②装置D的作用是______________________________________。
③装置E中NOCl发生反应的化学方程式为________________。
(3)工业生产过程中NO尾气处理方法有多种，其中间接电化学法，其原理如图所示：该过程中阴极的电极反应式为：__________________________________________。
【答案】3Fe+8H++2NO3—=3Fe2++2NO↑+4H2O e→f→c→b→d或f→e→c→b→d观察气泡调节气体流速防止E中水蒸气进入F，引起NOCl的水解 NOCl+2NaOH=NaCl+NaNO2+H2O 2HSO3—+2e—+2H+= S2O42—+ 2H2O【解析】【分析】（1）过量铁屑和稀硝酸反应生成硝酸亚铁、一氧化氮和水；（2）将氯气和NO干燥后在装置F中发生反应，在冰盐中冷凝收集NOCl，氯气、NO以及NOCl均不能排放到空气中，用氢氧化钠溶液吸收，注意NOCl遇水易水解。
（3）由间接电化学法示意图可知，阴极上HSO3—放电生成S2O42—，S2O42—在吸收塔中将NO还原为N2。
【详解】（1）过量铁屑和稀硝酸反应生成硝酸亚铁、一氧化氮和水，反应的离子方程式为3Fe+8H++2NO3—=3Fe2++2NO↑+4H2O，故答案为3Fe+8H++2NO3—=3Fe2++2NO↑+4H2O；（2）将氯气和NO干燥后在装置F中发生反应，在冰盐中冷凝收集NOCl，氯气、NO以及NOCl均不能排放到空气中，用氢氧化钠溶液吸收，NOCl遇水易水解，故在收集装置和尾气处理装置之间需加一个干燥装置，故答案为e→f（或f→e）→c→b→d；①装置A和B作用是除干燥NO、Cl2外，另一个作用是通过观察气泡调节气体的流速控制反应的发生，故答案为观察气泡调节气体流速；②NOCl遇水易水解，装置D中氯化钙做干燥剂，吸收水蒸气，防止E中水蒸气进入反应器F中，引起NOCl的水解，故答案为防止E中水蒸气进入F，引起NOCl的水解；③装置E的目的吸收尾气，防止污染环境，NOCl与氢氧化钠溶液反应生成NaCl、NaNO2和H2O，反应的化学方程式为NOCl+2NaOH=NaCl+NaNO2+H2O，故答案为NOCl+2NaOH=NaCl+NaNO2+H2O；（3）由间接电化学法示意图可知，阴极上HSO3—放电生成S2O42—，S2O42—在吸收塔中将NO还原为N2，阴极的电极反应式为2HSO3—+2e—+2H+= S2O42—+ 2H2O，故答案为2HSO3—+2e—+2H+= S2O42—+ 2H2O。
【点睛】本题考查化学实验方案的设计与评价，侧重考查分析问题和解决问题的能力，注意化学方程式的书写和排列实验先后顺序的方法，掌握电极反应式的书写方法是解答关键，3．现需设计一套实验装置来电解饱和食盐水，并测量电解产生的氢气的体积(约6 mL)和检验氯气的氧化性(不应将多余的氯气排入空气中)。
(1)试从下图中选用几种必要的仪器，连成一整套装置，各种仪器接口的连接顺序(填编号)是A接__________，B接__________。
(2)铁棒接直流电源的________极；碳棒上发生的电极反应为_______。
(3)能说明氯气具有氧化性的实验现象是_______________________。
(4)假定装入的食盐水为50 mL，一段时间后，产生5.6 mL(标准状况)H2时，所得溶液在25 ℃时的pH＝________。
(5)若将B电极换成铁电极，写出在电解过程中U形管底部出现的现象： __________。
【答案】A接GFI B接DEC 负极 2Cl－－2e－＝Cl2↑淀粉KI溶液变蓝 12 白色沉淀迅速变成灰绿色最后变成红褐色【解析】【分析】U形管装置为电解装置，铁棒为阴极，连接电源负极，发生还原反应：2H＋＋2e－=H2↑；碳棒为阳极，连接电源正极，发生氧化反应：2Cl－－2e－=Cl2↑，所以从A出来的是H2，应该连接G，然后F连接I。
淀粉KI溶液可以检验Cl2，所以B连接D，E连接C，目的是吸收尾气Cl2。
【详解】(1)根据以上分析可知：A接GFI ，B接DEC ；答案： A接GFI B接DEC(2)铁棒不可连接电源正极，如果连接正极铁会失电子，发生氧化反应，所以必须连接电源负极；碳棒为阳极，连接电源正极，发生氧化反应：2Cl－－2e－=Cl2↑；答案：负极 2Cl－－2e－＝Cl2↑(3)利用Cl2+2KI=2KCl+I2，碘单质使得淀粉溶液变蓝，证明氯气具有氧化性；答案：淀粉KI溶液变蓝(4)2NaCl+2H2O 2NaOH + H2↑ + Cl2↑2mol 22.4Ln（NaOH）5.6×10-3Ln （NaOH ）=32 5.61022.4-⨯⨯mol=0.0005mol c(NaOH)=()n NaOH V=30.00055010mol -⨯=0.01mol/L pH=-lg ()w k c OH -=-lg 141100.01-⨯=12 答案：12(5)若将B 电极换成铁电极，总电极反应为Fe+2H 2O Fe(OH)2↓+H 2↑，后续反应4Fe （OH ）2+O 2+2H 2O=4Fe （OH ）3，因此现象为生成白色沉淀，迅速变成灰绿色最后变成红褐色。
答案：白色沉淀迅速变成灰绿色最后变成红褐色【点睛】试题以电解饱和食盐水为载体，旨在考查学生灵活运用电解原理解决实际问题的能力，明确电解原理、物质的性质特点是解答的关键。
4．某兴趣小组利用电解装置，探究“铁作阳极”时发生反应的多样性，实验过程如下。
I.KCl 作电解质（1）一定电压下，按图-1装置电解，现象如下：石墨电极上迅速产生无色气体，铁电极上无气体生成，铁逐渐溶解。
5min 后U 型管下部出现灰绿色固体，之后铁电极附近也出现灰绿色固体，10min 后断开K 。
按图-2进行实验。
①石墨电极上的电极反应式是________。
②确认灰绿色固体中含有Fe2+的实验现象是_______。
③灼烧晶体X，透过蓝色钴玻璃观察到火焰呈紫色。
结合平衡移动原理，解释“试管i中析出白色晶体”的原因是_______。
（2）其他条件不变时，用图-3装置重复实验，10min后铁电极附近溶液依然澄清，断开K。
按图-4进行实验①盐桥的作用是_______。
②与实验I中vi、vii与ii~v中的现象比较，可以得出的结论是（答两点）：_______。
II.KOH作电解质（3）用图-1装置电解浓KOH溶液，观察到铁电极上立即有气体生成，附近溶液逐渐变为淡紫色（），没有沉淀产生。
①铁电极上OH-能够放电的原因是______。
②阳极生成的总电极反应式是______。
③某同学推测生成的必要条件是浓碱环境，将图-5中的实验方案补充完整，证实推测成立。
______【答案】2H+ + 2e－= H2↑（或2H2O + 2e－ = 2OH－ + H2↑）试管iii中生成蓝色沉淀，试管v中没有蓝色沉淀试管i中存在溶解平衡：KCl （s）K+ (aq)+ Cl－(aq)，滴加12 mol/L的盐酸，增大c（Cl－），平衡逆向移动，析出KCl晶体阻碍OH－向阳极迁移，避免灰绿色固体生成本实验条件下铁在阳极区的产物主要为Fe2+ ，Fe2+在碱性条件下更容易被氧化为Fe3+c(OH－)增大，反应速率加快（更容易放电）Fe －6e－+ 8OH－= FeO42- +4H2O 水；生成红褐色沉淀和无色气体【解析】(1)①石墨电极为阴极，溶液中的氢离子放电生成氢气，电极反应式为2H+ + 2e－= H2↑(或2H2O + 2e－ = 2OH－ + H2↑)，故答案为：2H+ + 2e－= H2↑(或2H2O + 2e－ = 2OH－ +H2↑)；②灰绿色固体用盐酸溶解后的溶液中加入铁氰化钾溶液，生成蓝色沉淀，灰绿色悬浊液过滤后的溶液中加入铁氰化钾溶液，无蓝色沉淀生成，说明灰绿色悬浊液中含有Fe2+，故答案为：试管iii中生成蓝色沉淀，试管v中没有蓝色沉淀；③灼烧晶体X，透过蓝色钴玻璃观察到火焰呈紫色，说明含有钾元素，是因为试管i中存在溶解平衡：KCl (s) K+ (aq)+ Cl－(aq)，滴加12 mol/L的盐酸，增大c(Cl－)，平衡逆向移动，析出KCl晶体，白色晶体为氯化钾晶体，故答案为：试管i中存在溶解平衡：KCl(s) K+ (aq)+ Cl－(aq)，滴加12 mol/L的盐酸，增大c(Cl－)，平衡逆向移动，析出KCl晶体；(2)①盐桥中的氯离子代替氢氧根离子向阳极移动，避免灰绿色固体生成，故答案为：阻碍OH－向阳极迁移，避免灰绿色固体生成；②根据实验I中vi、vii与ii~v中的现象比较可知，①vii中加入铁氰化钾溶液后生成大量蓝色沉淀，说明在使用盐桥的实验条件下铁在阳极区的产物主要为Fe2+ ，vi中溶液在加入KSCN溶液后呈浅红色，说明Fe2+在碱性条件下更容易被氧化为Fe3+，故答案为：本实验条件下铁在阳极区的产物主要为Fe2+ ；Fe2+在碱性条件下更容易被氧化为Fe3+；(3)①c(OH－)增大，反应速率加快，使得铁电极上OH-能够放电，故答案为：c(OH－)增大，反应速率加快(更容易放电)；②阳极上生成的氧气能够将亚铁离子氧化生成FeO42-，反应的总电极反应式为Fe －6e－+8OH－= FeO42- +4H2O，故答案为：Fe －6e－+ 8OH－= FeO42- +4H2O；③要推测生成FeO42-的必要条件是浓碱环境，只需要改变溶液的碱性，看是否仍然生成FeO42-即可，实验方案为：将淡紫色(FeO42-)溶液加入水中稀释，使溶液的碱性减弱，4FeO42-+10H2O⇌4Fe(OH)3↓+8OH-+3O2↑，看到生成红褐色沉淀和无色气体，即可说明生成FeO42-的必要条件是浓碱环境，故答案为：水；生成红褐色沉淀和无色气体。
