串联与并联电路
串联电路和并联电路
并联电路
Hale Waihona Puke 并联电路的定义并联电路是指两个或多个电路元件并排连接在电路中 并联电路中，电流有多个路径，各元件独立工作 并联电路的特点是各支路电压相等，总电流等于各支路电流之和 并联电路在日常生活和工业生产中广泛应用
并联电路的特点
电流分流：在并联电 路中，电流从电源出 发，分流后汇合于一 点再回到电源
电压相同：并联 电路中各支路电 压相等
互不影响：并联电 路中各支路互不影 响，不会出现牵制 现象
适用范围广：并联 电路适用于各种电 路，如照明、电力 等
并联电路的应用
照明电路：家庭和商业场所的照明系统通常采用并联电路，方便控制和扩展。
家电设备：家用电器如电冰箱、洗衣机等都采用并联电路，可以独立控制，同时使用不会相 互干扰。
工业自动化：工厂和车间的自动化设备通常采用并联电路，能够快速响应控制信号，提高生 产效率。
电力系统：在电力系统中，并联电路被广泛用于输电和配电，能够提高电力供应的可靠性和 稳定性。
并联电路的连接方式
并联电路的定义：两个或多个电路元件并排排列，电流分别流过每个元件，最终汇合于一点 或多个点。
并联电路：多 个电子元件并 排连接，电流 在各支路中流
动
实例分析：手 电筒电路、家 庭照明电路等
串联和并联的 应用场景：控 制电路、信号
处理电路等
照明电路中的串联和并联
串联电路：家庭电路中的灯泡、开关、插座等元件通过串联连接，实现同时控制和供电。 并联电路：家庭电路中的插座、开关等元件通过并联连接，实现独立控制和供电。 串联电路的特点：电流通过每个元件依次流动，若其中一个元件损坏，整个电路将断路。 并联电路的特点：电流通过每个支路分别流动，若其中一个支路损坏，其他支路仍可正常工作。
电路中的串联与并联
电路中的串联与并联电路是电子设备中最基本的组成部分之一，而串联与并联则是电路中常见的两种连接方式。
了解串联与并联的原理和应用，对于理解电路工作原理和进行电路设计都非常重要。
本文将详细介绍电路中的串联与并联的概念、特点和应用。
一、串联电路串联电路是指将多个电器或电子元件依次连接在同一电路中，电流通过每个元件都会依次流过。
在串联电路中，电流在各个元件之间是相等的，而电压会分配给不同的元件。
在现实生活中，我们常见的串联电路的例子有家庭电路和电池串联电路。
在家庭电路中，多个电器通过电线依次连接在一起，共享同一个电流。
而电池串联电路中，多节电池按照正负极连接在一起，增加了电压输出。
串联电路的特点是：电流相同，电压分配。
二、并联电路并联电路是指将多个电器或电子元件同时连接在同一电路中，电流分配给各个元件，而电压在各个元件之间是相等的。
在并联电路中，电压在各个元件之间是相等的，而电流会根据元件的阻抗不同而分配。
我们常见的并联电路的例子有家庭电路中的开关并联以及并联电池充电器。
在家庭电路中，多个开关并联连接在一起，可以独立控制不同的电器。
而并联电池充电器则是将多个电池同时进行充电，提高充电效率。
并联电路的特点是：电流分配，电压相同。
三、串联与并联的应用串联与并联在电路中有着广泛的应用。
了解它们的特点和应用可以帮助我们合理设计和使用电子设备。
1. 串联电路的应用串联电路通常用于以下场景：- 在家庭电路中，串联电路可以实现对电器的分别控制和独立运行，提高用电的灵活性和效率；- 在电池组中，串联电路可以增加电压输出，提供更大的电压；- 在信号传输中，串联电路可以实现数据的传输和处理。
2. 并联电路的应用并联电路通常用于以下场景：- 在家庭电路中，多个电器的并联连接可以实现电器的同时运行，提供更大的电流；- 在电池充电器、电源供应器等设备中，多个电池或电源的并联连接可以提高充电或供电效率；- 在通信系统中，多个电话、电脑的并联连接可以实现多个设备的同时通信。

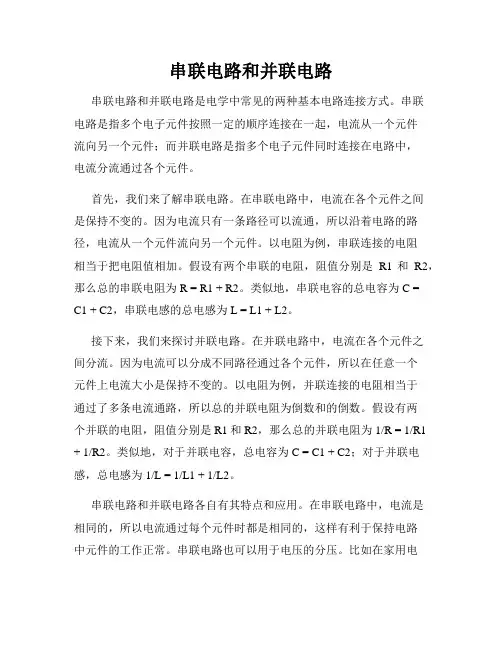

串联电路和并联电路
串联电路和并联电路串联电路和并联电路是电学中常见的两种基本电路连接方式。
串联电路是指多个电子元件按照一定的顺序连接在一起，电流从一个元件流向另一个元件；而并联电路是指多个电子元件同时连接在电路中，电流分流通过各个元件。
首先，我们来了解串联电路。
在串联电路中，电流在各个元件之间是保持不变的。
因为电流只有一条路径可以流通，所以沿着电路的路径，电流从一个元件流向另一个元件。
以电阻为例，串联连接的电阻相当于把电阻值相加。
假设有两个串联的电阻，阻值分别是R1和R2，那么总的串联电阻为R = R1 + R2。
类似地，串联电容的总电容为C =C1 + C2，串联电感的总电感为L = L1 + L2。
接下来，我们来探讨并联电路。
在并联电路中，电流在各个元件之间分流。
因为电流可以分成不同路径通过各个元件，所以在任意一个元件上电流大小是保持不变的。
以电阻为例，并联连接的电阻相当于通过了多条电流通路，所以总的并联电阻为倒数和的倒数。
假设有两个并联的电阻，阻值分别是R1和R2，那么总的并联电阻为1/R = 1/R1 + 1/R2。
类似地，对于并联电容，总电容为C = C1 + C2；对于并联电感，总电感为1/L = 1/L1 + 1/L2。
串联电路和并联电路各自有其特点和应用。
在串联电路中，电流是相同的，所以电流通过每个元件时都是相同的，这样有利于保持电路中元件的工作正常。
串联电路也可以用于电压的分压。
比如在家用电路中，为了给不同家电提供不同的电压，可以通过串联电阻来进行电压调节。
而在并联电路中，电压是相同的，所以各个元件接受的电压是不变的，这样有利于平均分配电压。
并联电路也可以用于电流的分流。
比如在家用电路中，为了让多个家电同时工作，可以通过并联电阻来进行电流的分配，保持各个电器的正常工作。
以上介绍了串联电路和并联电路的基本原理和应用。
在实际电路中，串联和并联电路经常同时出现在复杂的电路中，通过合理的串并联组合，可以构建出各种复杂的电路功能。
串联电路和并联电路
串联电路和并联电路1. 串联电路串联电路是指电器元件按照一定顺序连接起来，电流只有一条路径流动的电路。
在串联电路中，电流在各个元件之间是连续的，即相同的电流从一个元件流入另一个元件，电路中的元件按照串联的方式依次排列。
1.1 串联电路的特点•电流相同：在串联电路中，电流只有一条路径可走，所以电流的强度在各个元件中保持一致。
•电压分配：在串联电路中，总电压等于各个电阻或电器元件的电压之和，电压会根据各个元件的电阻而分配。
•总电阻求和：在串联电路中，总电阻等于各个电阻的电阻值之和，可以通过欧姆定律计算。
1.2 串联电路的计算方法在串联电路中，可以根据欧姆定律和串联电路的特点来计算电流、电压和总电阻。
•电流计算：在串联电路中，各个电阻上的电流相等，所以可以通过任意一个电阻的电流来计算整个电路的电流。
•电压计算：在串联电路中，总电压等于各个电阻或电器元件的电压之和。
可以通过各个电阻上的电压来计算总电压。
•总电阻计算：在串联电路中，总电阻等于各个电阻的电阻值之和，可以通过将各个电阻值进行求和来计算总电阻。
2. 并联电路并联电路是指电器元件按照并联的方式连接起来，各个元件之间在两端相连接，电流根据电阻大小分流的电路。
在并联电路中，各个元件的两个端口连接在一起，形成一个节点，电流根据各个元件的电阻规律分配到不同的元件上。
2.1 并联电路的特点•电压相同：在并联电路中，各个元件的两个端口连接在一起，所以相同的电压会施加到各个元件上。
•电流分流：在并联电路中，总电流等于各个分支电流之和，电流会根据分支电阻的大小进行分流。
•电阻求倒数再求和：在并联电路中，总电阻等于各个电阻的倒数之和的倒数。
2.2 并联电路的计算方法在并联电路中，可以根据欧姆定律和并联电路的特点来计算电流、电压和总电阻。
•电流计算：在并联电路中，分支电路的电流之和等于总电流，可以通过总电流和各个分支电阻的比例来计算分支电流。
•电压计算：在并联电路中，各个元件的端口电压相同，所以可以通过任意一个元件的电压来计算整个电路的电压。
串联电路与并联电路
串联电路与并联电路电路是指由电源、导线和电器元件组成的电流传输路径。
在电路中，串联电路和并联电路是两种基本的电路连接方式。
它们在电流、电压和电阻等方面表现出不同的特点。
本文将详细介绍串联电路和并联电路的定义、特点和实际应用。
一、串联电路1. 定义串联电路指的是电器元件按照一定顺序连接在电路中的一种连接方式。
在串联电路中，两个或多个电器元件依次相连，电流在电路中只能沿着一条路径流动。
2. 特点（1）电流相等：在串联电路中，电流在各个元件之间是恒定且相等的。
这是因为串联电路中没有分流，电流只能依次通过每个元件。
（2）电压分配：串联电路中，电压分配按照电阻大小进行。
较大的电阻所消耗的电压也较大，反之则较小。
（3）总电阻等于各个电阻之和：在串联电路中，各个电阻连接在一起时会产生累加效应，总电阻等于各个电阻的和。
（4）功率等于电压乘以电流：在串联电路中，功率等于各个元件的电压乘以电流之和。
3. 实际应用（1）电灯串联：在家庭照明中，多个电灯通常是串联连接的，这样可以确保每个电灯都能正常发亮。
（2）电子设备内部连接：电子设备内部的电路通常采用串联连接方式，以便电流、电压和信号的顺序传递。
二、并联电路1. 定义并联电路指的是电器元件按照不同的路径连接在电路中的一种连接方式。
在并联电路中，两个或多个电器元件同时与电源相连，电流在各个元件之间分流。
2. 特点（1）电流分配：在并联电路中，电流会根据每个元件的电阻情况进行分流。
较小的电阻所消耗的电流较大，反之则较小。
（2）电压相等：并联电路中，各个元件之间的电压是相等的。
这是因为并联电路中，各个元件都直接与电源相连，电压不会发生改变。
（3）总电阻等于各个电阻的倒数之和的倒数：在并联电路中，各个电阻连接在一起时会产生并联效应，总电阻等于各个电阻的倒数之和的倒数。
（4）功率等于电压乘以电流：在并联电路中，功率等于各个元件的电压乘以电流之和。
3. 实际应用（1）家庭用电：在家庭用电中，电器设备通常是并联连接的，这样可以确保每个电器都能正常工作。
并联电路与串联电路
并联电路与串联电路电路是指由电源、导线和电器元件组成的电流传输系统。
在电路中，电器元件可以按照不同的连接方式进行布置，其中最常见的两种连接方式为并联电路和串联电路。
一、并联电路并联电路是指电流从电源分成不同的路径，通过各个路径的电器元件后再汇总到一起返回电源的电路。
在并联电路中，各个电器元件之间是并列且相互独立的。
在并联电路中，当电源电压一定时，各个电器元件之间会拥有相同的电压，但是电流会根据电器元件的不同而有所变化。
每个并联的电器元件都会受到相同的电源电压，因此在并联电路中，电压是相同的。
并联电路常见于家庭电路中的开关和插座，例如客厅中的电视、电脑和灯具等。
并联电路能够使各个电器元件独立工作，一个元件出现故障时，不会影响其他元件的正常工作。
二、串联电路串联电路是指电流依次经过各个电器元件，沿着同一条路径流动的电路。
在串联电路中，各个电器元件会按照顺序连接，电流从一个元件进入，再经过下一个元件，最后返回电源。
在串联电路中，当电流一定时，各个电器元件之间会拥有相同的电流，但是电压会根据电器元件的不同而有所变化。
每个串联的电器元件都会受到完整电路中的全部电压，因此在串联电路中，电压是累加的。
串联电路常见于家电中的电路板和电池组等，例如计算机主板、手机电池等。
串联电路的特点是各个电器元件工作稳定，在电压和电流方面相互依赖，一个元件出现故障，则整个电路的运行会受到影响。
三、并联电路与串联电路的比较1. 电压和电流分布：- 并联电路中，各个电器元件之间电压相同，电流根据元件不同而变化。
- 串联电路中，各个电器元件之间电流相同，电压根据元件不同而变化。
2. 故障影响：- 并联电路中，一个电器元件出现故障不影响其他元件的工作。
- 串联电路中，一个电器元件出现故障会影响整个电路的工作。
3. 功能独立性：- 并联电路中，各个电器元件功能相互独立。
- 串联电路中，各个电器元件功能相互依赖。
4. 电路布局：- 并联电路中，各个电器元件之间是平行连接的。
串联电路和并联电路
1.什么是电路的串联?
把几个导体元件依次首尾相连的方式 2.什么是电路的并联?
把几个元件的一端连在一起另一端也连在 一起,然后把两端接入电路的方式
二、电流特点
1.串联电路:
0
1
2
3
串联电路各处的电流相同 I0 = I1 = I2 = I3
2.并联电路:
1
02
3
并联电路的总电流等于各支路的电流之和 I0 = I1 + I2 + I3+…
a
c
R1
R3
R2
R1
R3
b
d
D.以上都不对
40V
a
c
R1 100V
R1 b
R2 20V d
40V
a 50V b
25V
R3 R2
R3
25V
c 100V
d
如图所示电路中, R1=20Ω, R2=40Ω, R3=60Ω,
R4=20Ω, R5=40Ω,则下列说法正确的是 ( ACD)
A.若UAB=140V,C、D端开路,则UCD=84V B.若UAB=140V,C、D端开路,则UCD=140V C.若UCD=104V,A、B端短路,则通过R1的电流为0.6A D.若UCD=104V,A、B端短路,则通过R3的电流为0.4A
R2
C
R1
AB
R3
R4 R5 D
R1 A
R2
C
R4
R3 R5
B
D
有四盏灯，接入如图的电路中, Ｌ1和Ｌ2的 电阻均为484Ω,Ｌ3和Ｌ4的电阻均为1210Ω, 把电 路接通后,四盏灯的电流之比
I1:I2:I3:I4= 7:5:2:7 .
物理知识点电路中的串联与并联
物理知识点电路中的串联与并联在物理学中，电路是指由导线、电源和电子器件等组成的电气设备，能够实现电流的流动和能量的传输。
在电路中，串联与并联是两种常见的连接方式，它们对电流和电压的传输有着不同的影响。
本文将深入探讨电路中的串联与并联的概念、特点和应用。
一、串联电路1. 概念串联电路是指将多个电器连接在一条导线上，依次相连形成一个闭合回路。
在串联电路中，电流只有一条路径可以流动，因此电流大小在各个电器中是相等的，而电压则会被分割，使每个电器消耗的电压和电源电压成比例。
2. 特点串联电路有以下几个特点：(1) 电流相等：由于电流只有一条路径可以流动，串联电路中的电流大小相等。
(2) 电压分割：串联电路中的电压会按照电器的电阻大小分配，电阻越大的电器消耗的电压越高。
(3) 总电压等于电压之和：串联电路中各个电器的电压之和等于电源电压，即 U = U1 + U2 + U3 + ... + Un，其中 U 是总电压，U1, U2,U3, ..., Un 是各个电器所消耗的电压。
串联电路在生活和工业中有着广泛的应用，例如：(1) 家庭中的电路连接，如灯泡、电视等便是采用串联的方式。
(2) 电子设备中的电路连接，例如手机、电脑等。
(3) 研究实验中的电路搭建，例如测量各个电器的电压和电流。
二、并联电路1. 概念并联电路是指将多个电器的正极连接到同一导线，负极连接到同一导线，形成多个平行的闭合回路。
在并联电路中，每个电器都能够独立地接收电流，电压在各个电器之间相等，而电流则会被分配。
2. 特点并联电路有以下几个特点：(1) 电压相等：由于各个电器的正极和负极之间是直接相连的，所以并联电路中的电压是相等的。
(2) 电流分配：并联电路中的电流会按照电器的电阻大小分配，电阻越小的电器接收到的电流越大。
(3) 总电流等于电流之和：并联电路中各个电器的电流之和等于总电流，即 I = I1 + I2 + I3 + ... + In，其中 I 是总电流，I1, I2, I3, ..., In 是各个电器所接收的电流。
