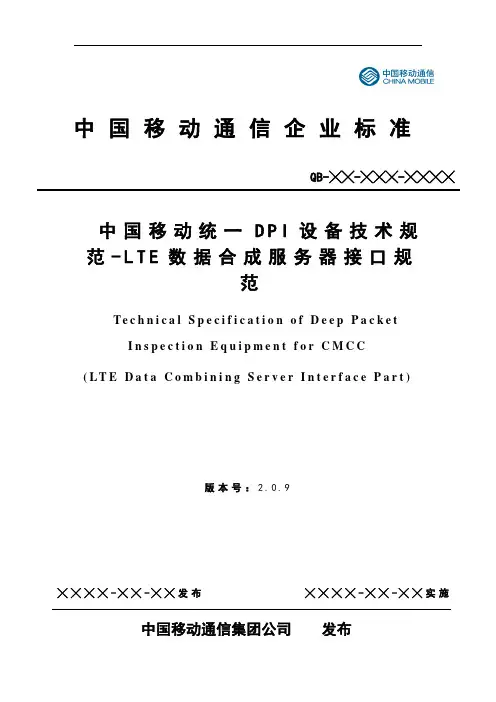

中国移动统一DPI设备技术规范-LTE数据合成服务器接口规范v2.0.9-20141031★★★★★
Te c h n i c a l S p e c i f i c a t i o n o f D e e p P a c k e tI n s p e c t i o n E q u i p m e n t f o r C M C C(LT E D a t a C o m b i n i n g S e r v e r I n t e r f a c e P a r t )中国移动通信企业标准中国移动统一D P I 设备技术规范-L T E 数据合成服务器接口规范版本号：2.0.9 中国移动通信集团公司 发布╳╳╳╳-╳╳-╳╳发布 ╳╳╳╳-╳╳-╳╳实施 QB-╳╳-╳╳╳-╳╳╳╳目录前言 ................................................................................................................................................ V I 1范围. (7)2规范性引用文件 (7)3术语、定义和缩略语 (7)4接口在网络中的位置 (9)4.1系统架构 (9)4.2接口功能 (9)5数据上报接口 (10)5.1概述 (10)5.1.1合成XDR数据 (10)5.1.2单接口XDR数据 (10)5.1.3原始码流数据 (11)5.1.4KPI数据 (11)5.2接口协议 (11)5.2.1消息类型 (12)5.2.2消息结构 (12)5.2.3连接管理流程 (13)5.2.4连接管理消息 (14)5.2.4.1版本协商verNego (14)5.2.4.1.1请求 (14)5.2.4.1.2应答 (14)5.2.4.2链路认证linkAuth (14)5.2.4.2.1请求 (14)5.2.4.2.2应答 (15)5.2.4.3链路检测linkCheck (15)5.2.4.3.1请求 (15)5.2.4.3.2应答 (16)5.2.4.4链路数据发送校验linkDataCheck (16)5.2.4.4.1请求 (16)5.2.4.4.2应答 (16)5.2.4.5链路释放linkRel (17)5.2.4.5.1请求 (17)5.2.4.5.2应答 (17)5.2.5数据通知消息 (17)5.2.5.1XDR对应原始数据传输XDRRawDataSend (17)5.2.5.1.1请求 (17)5.2.5.1.2应答 (17)5.2.5.2XDR数据通知notifyXDRData (18)5.2.5.2.1请求 (18)5.2.5.2.2应答 (18)5.2.5.3KPI数据通知notifyKpiData (18)5.2.5.3.1请求 (18)5.2.5.3.2应答 (18)5.2.6数据查询消息 (19)5.2.6.1XDR对应原始数据反查XDRRawDataQuery (19)5.2.6.1.1请求 (19)5.2.6.1.2应答 (19)5.3数据格式 (20)5.3.1单接口XDR格式 (20)5.3.2合成信令XDR格式 (20)5.3.2.1概述 (20)5.3.2.2公共信息格式 (20)5.3.2.3通用信令信息格式 (21)5.3.2.4单接口信令信息格式 (24)5.3.2.5通用信令信息中Keyword 1字段的定义 (26)5.3.2.6通用信令信息中Keyword 2字段的定义 (27)5.3.2.7单接口流程类型的定义 (27)5.3.3合成业务XDR格式 (31)5.3.3.1概述 (31)5.3.3.2公共信息格式 (31)5.3.3.3通用业务信息格式 (31)5.3.3.4单小区业务信息格式 (32)5.3.4合成UE_MR XDR格式 (33)5.3.4.1概述 (33)5.3.4.2公共信息格式 (33)5.3.4.3MR信息格式 (33)5.3.5原始码流数据格式 (35)5.3.6KPI数据格式 (35)6KPI数据订阅接口 (36)6.1概述 (36)6.2KPI数据订阅流程 (36)6.3KPI数据订阅消息 (38)6.3.1授权获取getLinkAuth (38)6.3.1.1请求 (38)6.3.1.2应答 (39)6.3.1.3鉴权 (39)6.3.2释放授权authRel (39)6.3.2.1请求 (39)6.3.2.2应答 (41)6.3.3查询MME列表getMMEInfo (41)6.3.3.1请求 (41)6.3.3.2应答 (41)6.3.4查询TAC列表getTACInfo (41)6.3.4.1请求 (41)6.3.4.2应答 (41)6.3.5查询eNB列表getENBInfo (42)6.3.5.2应答 (42)6.3.6查询小区列表getCellInfo (42)6.3.6.1请求 (42)6.3.6.2应答 (42)6.3.7查询终端列表getIMEIList (43)6.3.7.1请求 (43)6.3.7.2应答 (43)6.3.8查询用户列表getUserList (43)6.3.8.1请求 (43)6.3.8.2应答 (43)6.3.9创建订阅createSubscription (43)6.3.9.1请求 (44)6.3.9.2应答 (44)6.3.10修改订阅updateSubscription (44)6.3.10.1请求 (44)6.3.10.2应答 (44)6.3.11查询订阅getSubscription (44)6.3.11.1请求 (44)6.3.11.2应答 (45)6.3.12取消订阅cancelSubscription (45)6.3.12.1请求 (45)6.3.12.2应答 (45)6.4数据格式 (45)6.4.1订阅标识OrderID (45)6.4.2服务端口ServicePort (45)6.4.3MME信息MMEInfo (46)6.4.4TAC信息TACInfo (46)6.4.5eNB信息eNBInfo (46)6.4.6小区信息CellInfo (46)6.4.7终端信息IMEIInfo (46)6.4.8用户信息UserInfo (47)6.4.9KPI参数信息KPIParamsInfo (47)6.4.10时间粒度Time Granularity (47)6.4.11日期时间DateTime (48)6.4.12KPI订阅信息KpiOrderInfo (48)7至经分系统（经上报网关）接口 (49)7.1接口协议 (49)7.2文件命名规则 (50)7.3消息结构 (50)7.4文件格式 (51)8至指定系统（经上报网关）接口 (51)8.1日志上报接口 (52)8.1.1接口协议 (52)8.1.1.2上报日志文件命名规则 (52)8.1.1.3数据校验文件格式 (53)8.1.1.4校验规则 (53)8.1.1.5FTP文件管理 (54)8.1.2用户上网日志格式 (54)8.1.2.1用户上下线日志 (54)8.1.2.2用户访问信息日志 (55)8.2日志重报接口 (56)8.2.1接口协议 (56)8.2.2接口流程 (56)8.2.3消息结构 (57)8.3用户在线状态查询及上传接口 (58)8.3.1接口协议 (58)8.3.2接口流程 (58)8.3.3消息结构 (59)8.3.3.1用户在线状态查询请求消息（URMRequest） (59)8.3.3.2用户在线状态查询响应（URMResponse） (60)8.3.3.3查询请求接收效果信息上报消息 (60)8.3.3.4用户上线信息上报消息（URMUpload） (61)8.3.3.5用户上线信息上报响应消息（URMUploadResponse） (62)8.4告警事件上报接口 (62)8.4.1接口协议 (62)8.4.2接口流程 (62)8.4.3消息结构 (63)9至上网日志查询系统接口 (64)9.1接口流程 (65)9.2接口协议 (65)9.2.1IF_ QUERY（用户信息查询接口） (65)9.2.2IF_UPLOAD（用户信息上报接口） (66)9.2.3IF_NOTIFY（用户信息上报完毕通知接口） (66)9.3消息结构 (67)9.3.1用户信息查询请求消息（UDRQueryRequest） (67)9.3.2用户信息查询响应消息（UDRQueryResponse） (68)9.3.3用户信息上报完毕通知消息(UDRNotifyRequest) (68)9.3.4用户信息上报完毕响应消息(UDRNotifyResponse) (69)9.4文件格式 (70)9.4.1文件命名规则 (70)9.4.2文件格式规则 (70)9.4.3文件生成规则 (71)10至手机恶意软件监测系统样本监测采集模块（DA）上报及重报接口 (71)11与防火墙日志采集前置机接口（南向接口） (71)12编制历史 (72)附录A 合成信令流程的起止时间说明 (72)附录B WebService结果取值定义 (72)附录C KPI指标定义 (73)附录D 省份代码表 (74)附录E 网关设备代码表 (74)前言本规范对中国移动网内使用的深度包检测（DPI）设备的功能和性能提出要求，是部署统一DPI设备需要遵从的技术文件。
硬件设备技术规格要求
硬件设备技术规格规定如下为招标设备详细技术规定, 除尤其阐明外, 表格中技术规格规定均为单台设备规定, 投标方在投标书中需附上所供设备旳技术指标偏离表。
PC服务器1PC服务器2存储互换机注: 以上“★”号为重要参数和规定。
机柜本次项目硬件集成内容和详细规定集成内容1.根据本次黄山区卫生局卫生信息化县级平台建设旳规定, 结合本次硬件在区中心建立起‘2+1’数据库集群2台关键服务器安装SQL数据库和有关应用, 通过集群技术实现高可用；2.规定1台应用服务器安装域控；3.所用设备连接到新旳关键互换机详细规定✧硬件设备安装、加电调试。
按照有关设备对空间、散热及安装旳规范完毕硬件旳基础搭建工作；✧服务器、盘阵存储等根据实际运行环境优化设置（BIOS、FIRMWARE、RAID）；✧服务器操作系统、数据库管理系统等有关系统旳安装。
要符合有关系统技术白皮书（厂商）旳基本规范, 同步按《软件运行环境规定》旳规定安装对应旳系统软件及补丁程序；✧安装数据库多实例旳双（多）机群集系统, 服务器旳群集应当是ACTIVE\ACTIVE 模式, 保证两（多）套实例可以分别运行在多（各）个服务器上, 服务器在实现互为备份旳同步做到负载均衡；✧结合各项应用对服务器CPU、内存旳配置及系统补丁程序旳安装、运行环境优化配置(硬件资源分派运用合理化、通道负载均衡最大化、系统整体性能最优化、数据库系统配置优化), 以适应目前各应用系统旳规定；✧根据顾客对数据库安全性级别及备份方略旳规定, 为数据库设置合适旳数据库属性选项及故障还原模式；根据各应用系统旳使用状况为数据中心制定详尽旳数据安全保护方案和应急措施；✧根据实际运行环境制定应用数据库平常优化；✧对管理员培训平常管理黄山区区域卫生信息平台硬件设备及系统集成明细报价表。
中国移动统一DPI设备技术规范-LTE信令采集解析服务器接
中国移动统一DPI设备技术规范-LTE信令采集解析服务器接中国移动通信企业标准QB-╳╳-╳╳╳-╳╳╳╳中国移动统一D P I设备技术规范-L T E信令采集解析服务器接口规范Te c h n i c a l S p e c i f i c a t i o n o f D e e p P a c k e tI n s p e c t i o n E q u i p m e n t f o r C M C C(L T E S i g n a l l i n g C o l l e c t i o n S e r v e r I n t e r f a c eP a r t)版本号：2.0.9╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施中国移动通信集团公司发布目录1范围 (4)2规范性引用文件 (4)3术语、定义和缩略语 (6)4接口在网络中的位置 (10)5LTE接口XDR数据构成方式 (11)5.1.XDR编号与上报要求126Uu接口XDR数据结构 (13)6.1.公共信息136.2.Uu接口信息166.3.Uu接口Keyword 1字段定义226.4.Uu接口事件流程开始/结束标识247X2接口XDR数据结构 (24)7.1.公共信息247.2.X2接口信息247.3.X2接口事件流程开始/结束标识328UE_MR XDR数据结构 (32)8.1.公共信息328.2.UE_MR信息329Cell_MR XDR数据结构 (37)9.1.公共信息379.2.Cell_MR信息3710S1-MME接口XDR数据结构 (39)10.1.公共信息3910.2.S1-MME接口信息3910.3.S1-MME接口Keyword 1字段定义5510.4.S1-MME接口Keyword 2字段定义5610.5.S1-MME接口事件流程开始/结束标识5711S1-U接口XDR数据结构 (57)12S6a 接口XDR数据结构 (57)12.1.公共信息5712.2.S6a接口信息5713S10、S11接口XDR数据结构 (62)13.1.公共信息6213.2.S10、S11接口信息6214S5/S8-C接口XDR数据结构 (72)14.1.公共信息7214.2.S5/S8-C接口信息7215SGs接口XDR数据结构 (79)15.1.公共信息7915.2.SGs接口信息7916Gn-C接口XDR数据结构 (85)16.1.公共信息8516.2.Gn-C接口信息8517基于XDR的原始码流上报 (90)17.1.原始码流上报功能9017.2.基于XDR上报原始码流的格式9017.3.按帧封装的原始码流要求9117.3.1.通用包头格式9217.3.2.专用包头格式9417.3.3.原始数据9418接口协议 (94)18.1.SDTP协议概述9418.2.消息类型9718.3.消息结构9918.4.连接管理流程10018.5.连接管理消息10218.5.1.版本协商verNego10318.5.1.1.请求10318.5.1.2.应答10318.5.2.链路认证linkAuth10418.5.2.1.请求10418.5.2.2.应答10618.5.3.链路检测linkCheck10718.5.3.1.请求10718.5.3.2.应答10718.5.4.链路数据发送校验linkDataCheck10818.5.4.1.请求10818.5.4.2.应答10918.5.5.链路释放linkRel11118.5.5.1.请求11118.5.5.2.应答11118.6.数据传输消息11218.6.1.XDR数据传输notifyXDRData11218.6.1.1.请求11218.6.1.2.应答11218.6.2.XDR对应原始码流传输XDRRawDataSend (113)18.6.2.1.请求11318.6.2.2.应答11319编制历史 (114)附录A：Uu/X2接口XDR事件流程和关键信令点116附录B：S1-MME接口XDR事件流程和关键信令点116前言本规范对中国移动网内使用的深度包检测（DPI）设备的功能和性能提出要求，是部署统一DPI设备需要遵从的技术文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.采集服务器技术规范(试行)1 范围本规范规定了采集服务器的术语和定义、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本规范适用于为电力需求侧管理公共服务平台和企业在线监测电能服务平台子站设置的采集服务器。
2 规范性引用文件下列文件中的条款通过本规范的引用而构成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修定版均不适用于本规范，凡是不注日期的引用文件，其最新版本适用于本规范。
GB 4943-2001 信息技术设备的安全GB 9254-2008 信息技术设备的无线电骚扰限值和测量方法GB/T 2421.1-2008 电工电子产品环境试验概述和指南GB/T 2423.1-2008 电工电子产品的环境试验第2 部分:试验方法试验A:低温C idt IEC 60068-2-1:1990)GB/T 2423.2-2008 电工电子产品的环境试验第 2 部分:试验方法试验B:高温C idt IEC 60068-2-2:1990)GB/T 2423.4-2008 电工电子产品的环境试验第2 部分:试验方法试验Db:交变温热C12h+12h 循环)C IEC 60068-2-30:2005)GB/T 17626.1-2006 电磁兼容试验和测量技术抗扰度试验总结C IEC 61000-4-1:2000，IDT) GB/T 17626.2-2006 电磁兼容试验和测量技术静电放电抗扰度试验C IEC 61000-4-2:2001，IDT) GB/T 17626.3-2006 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验C IEC 61000-4-3:2004，IDT)GB/T 17626.4-2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验C IEC 61000-4-4: 2002，IDT)GB/T 17626.5-2008 电磁兼容试验和测量技术浪涌C冲击)抗扰度试验C IEC 61000-4-5:2005，IDT) GB/T 17626.6-2008 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度试验C IEC 61000-4-6:2006，IDT)GB/T 17626.11-2008 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验C IEC 61000-4-11:2004，IDT)GB/T 19582-2008 基于Modbus 协议的工业自动化网络规范GB/Z 20177.1~4-2006 控制网络LonWorks 技术规范第1 部分~第4 部分IEEE802.3-2008 (信息技术系统间的通信和信息交换局域网和城域网特殊要求第3 部分:载波检测多址存取采用冲突检测(CSMA/CD)的存取方法和物理层规范》ISO/IEC8802-3-2000(信息处理系统.区域网络第3 部分:具有冲突检测的载波检波复合存取的存取方法和物理层规范》3 术语和定义3.1 采集服务器Acquisition se r ve r采集服务器是一台非PC型多功能的智能电能管理设备，提供数字化通信接口实现采集指令与数据双向传输，它能够应用到基于存P的系统中，不仅允许访问和监视电力能效监测终端等电力电子设备，还能在一个子站C区域)内通过信道从其管辖的电力能效监测终端等电力电子设备，采集、处理和存储用电和非电量等信息，通过远程信道与主站C或数据中心)进行信息交互。
支持多种工业标准的通信协议，如SOAP/XML、Modbus、M-Bus、Lontalk等，以及用户自编程驱动等。
3.2 电力能效监测终端Electrical e n e r gy efficiency monitoring t e r m i n a l指采集、处理电气量和非电气量C如流量、压力、温度、湿度等)信息，并能与采集服务器进行数据交换的装置，简称监测终端。
3.5 数据中心d a t a-ce n t e r组织和存储平台提供各类服务功能所需的数据。
3.6 数据采集data a c qu isi t io n从数据源收集、识别和选取数据的过程。
3.7 数据传输data t r a n s m issio n表示借助信道上的信号将数据从一处送往另一处的操作。
4 技术要求4.1 一般要求采集服务器应符合本规范的规定，并按照规定程序批准的图样及文件制造。
4.2 环境条件采集服务器正常运行的气候环境条件见表1。
表 1 气候环境条件分类4.3 大气压力63.0kPa～108.0kPa C海拔4000m 及以下)，特殊要求除外。
4.4 工作电源a) 单相供电额定电压:交流220×C1 士20%)V。
b) 频率:50×C1 士5%)Hz。
c) 功率消耗:正常工作情况下，有功功耗应不大于10W。
平) 失电数据和时钟保持:供电电源中断后，数据和时钟保持时间应不少于十二个月。
电源恢复时，保存数据不丢失，内部时钟正常运行。
4.5 机械影响应能承受正常运行及常规运输条件下的机械振动和冲击而不造成失效和损坏。
机械振动强度要求: a) 频率范围:10Hz～150Hz;b) 位移幅值:0.075mm C频率运60Hz);c) 加速度幅值:10m/s2C频率>60Hz)。
4.6 结构4.6.1 外形尺寸本规范不做定义，根据设计而定。
4.6.2 外壳及其防护性能a) 机械强度:外壳在外物撞击造成变形时应不影响采集服务器正常工作;b) 阻燃性能:非金属外壳应符合GB/T 5169.11 的阻燃要求;干) 外壳防护性能:外壳的防护性能应符合GB 4208 规定的要求，室外采用IP51 级，室内采用IP50 级;4.6.3 接线端子a) 强电端子和弱电端子分开排列，具备有效的绝缘隔离。
电压出线端子的结构应与截面为1.5～2.5mm2 的引出线配合。
采集服务器其它弱电出线端子的结构应与截面为0.5～1.5mm2 的引出线配合;b) 端子排的最小电气间隙和爬电距离应符合表2 的要求;c) 端子排的阻燃性能应符合GB/T 5169.11 的阻燃要求;d) 应在端子侧刻或丝印接线端子、辅助接线端子等标识并清晰、永久不脱落。
4.6.4 接地端子如果需要接地，接地电阻小于等于1Ω，接地端子应能与4mm2 导线良好配合接触。
4.6.5 电气间隙和爬电距离应具有表2 规定的最小电气间隙和爬电距离。
对于工作在海拔高度2000m 以上的采集服务器电气间隙应按GB/T 16935.1 的规定进行修正。
表 2 最小电气间隙和爬电距离4.6.6 金属部分的防腐蚀对正常运行条件下可能受到腐蚀或能生锈的金属部分，应有防锈、防腐的涂层或镀层。
4.6.7 状态指示应具有电源、工作等运行状态指示。
4.7 绝缘性能要求4.7.1 绝缘电阻绝缘电阻要求如表3 所示:表 3 绝缘电阻4.7.2 绝缘强度电源、通信回路对地、电气隔离的各回路之间，应耐受如表4 中规定的50Hz 的交流电压，历时1min 的绝缘强度试验。
试验时不得出现击穿、闪络现象，泄漏电流应不大于5mA。
表 4 试验电压单位:V4.7.3 冲击电压电源、通信回路对地和无电气联系的各回路之间，应耐受如表5 中规定的冲击电压峰值，正负极性各5 次。
试验时应无破坏性放电C击穿跳火、闪络或绝缘击穿)现象。
表 5 冲击电压峰值单位:V4.8 温升在额定工作条件下，电路和绝缘体不应达到可能影响采集服务器正常工作的温度。
4.9 数据传输信道4.9.1 通信介质通信介质可采用微功率无线、有线、电力线等。
4.9.2 数据传输误码率微功率无线信道数据传输、电力载波传输误码率应不大于10-4，有线信道数据传输误码率应不大于10-6，其他信道的数据传输误码率应符合相关标准要求。
4.9.3 通信协议a) 上行支持基于TCP/IP 协议的Socket 和Web Service 的数据接口;b) 下行支持电力能效监测系统等通信协议。
4.10 功能和性能要求4.10.1 参数设置a) 监测终端等设备配置，包括数据类型选择、采样周期设置;b) 系统时间设置;c) 存储参数、存储时间间隔的设置，二进制或文本存储文件格式设置，先进先出或存满即止存储方式设置;d) 事件触发的时间表设置，时间精度可精确到时、分;e) 报警触发条件设置、事件记录设置，以及报警信息发送用户所需的电子邮件设置;f) TCP/IP 网络参数设置，涉及TCP 安全设置包括浏览器访问密码和端口、FTP 访问密码和端口、SOAP/Web Service 密码和端口;g) 下行网络设备地址、传输速率配置。
4.10.2 子站部署可远程对子站的采集服务器和监测终端进行配置、诊断及软件升级。
4.10.3 电力用户服务a) 本地管理可在本地对监测终端等设备进行管理，包括设备的参数设置、软件升级、替换登录以及故障诊断。
b) 可对采用有线、无线、电力线载波作为信息传输载体的监测终端等设备进行配置，并可在本地进行配置，也可远程进行配置;c) 对下行网络具备扩展和自适应能力，当满足子站允许接入设备的数量，增加或减少监测终端等设备时应不影响网络的可靠性;d) 可通过时间表按照时、日、周或月对监测终端等设备下发控制指令，时间表可通过主站软件进行调整，可与主站时钟进行同步;e) 数据记录可实现监测终端等设备指定参数的本地数据存储，当采集服务器与主站通信故障时，本地数据存储应使主站采集数据不会缺失;f) 事件记录可以记录采集服务器和监测终端的报警信息，可根据报警信息对所管理网络下发控制指令。
可通过电子邮件方式发送报警信息至用户;g) 通信网络接入应支持IP 局域网和广域网协议以及互联网标准协议，包括TCP、IPv4、DHCP、DNS、FTP、SMTP 等，并可扩展为IPv6;h) 可以使用本地局域网、以太网、WiFi 无线网络，也可通过无线接口装置链接移动通信网络GPRS/CDMA/3G 等与主站进行通信。
4.10.4 数据采集、存储与传输a) 应能实时在线采集来自监测终端等设备的各类数据;b) 存储有功电量、有功功率及需量;c) 上行数据传输应符合标准通信协议的要求;d) Internet 网络连接断开，仍可管理监测终端等设备，其数据应能被采集服务器采集并存储，网络恢复时能自断点时刻恢复数据传输;e) 可同时连接不少于32 台监测终端等设备，应能实时采集并存储电量和非电量数据;f) 存储器容量应满足持续存贮数据不少于3 天;g) 通过有线或无线网络，将数据传送至主站，应按采集数据的时间间隔传输数据并保持连续，传输采集数据的时间间隔为1 分钟至15 分钟可调。
4.11 电磁兼容性要求4.11.1 电压暂降和短时中断采集服务器在电源电压突降及短时中断时，不应发生死机、错误动作或损坏，电源电压恢复后保证存储数据无变化，并能正常工作，应符合4.10 功能和性能要求。
