预应力中空注浆锚杆
中空注浆锚杆作业技术交底（2篇）
中空注浆锚杆作业技术交底中空注浆锚杆杆体为中空厚壁全螺纹杆体，外径25mm，内径15mm。
施工前先检查锚杆类型、规格、质量及其性能是否与设计相符。
根据锚杆类型、规格及围岩情况准备钻孔机具。
钻孔采用YT-28风钻，一次成孔。
孔眼间距、深度和布置符合设计参数的要求。
锚杆钻孔应符合下列要求：（1）钻孔机具应根据锚杆类型、规格及围岩情况选择；（2）应按设计要求定出位置，孔位允许偏差为150mm；（3）应保持直线，并宜与其所在部位的岩层主要结构面垂直；（4）深度及直径应与杆体相匹配。
将打好的眼孔用高压风吹净，将锚杆插入，其位置尽量居中，尾部外露长度为5～15cm。
注浆浆液为1∶1水泥砂浆，水灰比0.38～0.45。
在施工中，根据地质情况现场试验调整参数。
注浆时在锚杆上安装止浆垫圈封堵孔口，工作面上的裂纹用塑胶泥封堵。
管端外露20cm，以便安装注浆管。
采用定量注浆，控制进浆速度，一般每根导管控制在30升/分钟以内，即每孔注入0.30m3浆，注浆结束后锚杆及时安装托板。
注浆最高压力严格控制在1.0MPa以内，以防压裂工作面。
每根导管内注浆量由计算确定，若压力上升，流量减少，虽然注浆量未达到计算值，但孔口压力达到1.0MPa时结束注浆。
注浆结束后及时清洗泵、阀门和管路，保证机具完好，管路畅通。
施工环保、水土保持措施：1）施工前，根据本标段工程特点，详细调查施工驻地、施工场地、取弃土场、施工便道、砂石料开采区域的环境概况，编制由于施工活动可能造成的施工区域环境影响报告书，报有关部门审批，保证施工方案将环境影响减少到最低程度。
2）施工过程中采取完善的环保、水保措施，本着三同时(同时设计、同时施工、同时投产)的原则与工程本体同步实施，不留尾巴，不留后患。
确保工程所处的环境不受污染和破坏。
把因施工原因产生的噪声、大气污染对现场人员及公众造成的危害降到最低限度。
保护生态和水资源环境，废水、弃碴、泥浆以及工程按规定排放、处理，完工后及时恢复植被，杜绝水土流失。
机械涨壳式预应力中空注浆锚杆施工技术
调压室顶拱机械涨壳式预应力中空注浆锚杆施工技术蒲进（中国水利水电第五工程局有限公司）摘要本文介绍了锦屏二级水电站调压室顶拱机械涨壳式预应力中空注浆锚杆施工全过程，包含扭力扳手的率定，机械涨壳式中空预应力锚杆的生产试验和施工。
该中空预应力锚杆可为开挖后的围岩尽早提供主动支护力，提高围岩的稳定性，围岩快速自稳效果明显，保证了施工安全。
关键词锦屏二级水电站调压室机械涨壳式预应力中空注浆锚杆施工技术1 工程概况锦屏二级水电站位于四川省凉山彝族自治州木里、盐源、冕宁三县交界处的雅砻江干流锦屏大河弯上，是雅砻江干流上的重要梯级电站。
锦屏二级水电站利用雅砻江下游河段150km长大河弯的天然落差，截弯取直，获得额定水头288m。
电站总装机容量4800MW，单机容量600MW。
锦屏二级水电站4条引水隧洞末端各设有一座上游调压室。
调压室由原来招标文件的阻抗式加扩大上室型式改变为了差动式结构，调压室顶部也由原来的穹形改变为城门型，闸门井兼作升管，为“一洞一室两机”布置型式。
每座调压室主要由阻抗孔、调压室竖井、事故闸门布置有关的闸墩、闸门检修和启闭平台、闸门后通气孔、调压室底部分岔段等组成。
锦屏二级水电站调压室顶拱为渐变的城门型。
调压室顶拱全长49.50m，调压室顶拱高程1711.50m，底板高程1696.25m，高15.25m，宽22.532～30m。
工程区岩性为微风化T2y5-2花斑状大理岩，断层不发育，裂隙较发育。
调压室围岩较完整，局部较破碎，以Ⅱ、Ⅲ类围岩为主，部分为Ⅳ类。
调压室上覆岩体厚度为123～166m，地下水埋藏较深，在调压室底中下部，虽岩溶总体育微弱，但由于T2y5-2属强富水地层，岩溶裂隙水发育，施工中会遭遇股状涌水、线状流水及渗滴水。
2 调压室支护形式概述调压室顶拱支护参数：顶拱采用φ28，T=120ｋN，L=6m和φ32，T=120ｋN，L=8m两种机械涨壳式预应力中空注浆锚杆交错布置，间排距1.5m，挂φ8，＠15cm×15cm钢筋网，喷C25混凝土、δ=15cm；边墙和端墙采用φ28，L=6m和φ32，L=9m普通砂浆锚杆交错布置，间排距1.5m，挂φ8，＠15cm×15cm钢筋网，喷C25混凝土、δ=15cm。
预应力中空注浆锚杆
中空注浆锚杆主要用来作系统支护。
做法是：在开挖后在拱部纵向打一圈锚杆，然后压注水泥砂浆，在隧道的拱部形成整体支护结构。
锚杆的安装：
放线：按设计间距沿拱部开挖轮廓线标出锚杆位置。
连接锚杆：先清理钻头、锚杆孔中异物堵塞，然后将钻头安装在锚杆一端，再将凿岩机以套管连接在另一端。
钻进及安装：将锚杆的钻头对准掌子面上标出的钻位，对凿岩机供风供水，开始钻进，钻进应以多回转、少冲击的原则进行，以免钻碴堵塞凿岩机的水孔；钻至设计深度后，用水或高压风清孔，确认畅通后卸下钻杆连接套，保持锚杆的外露长度为10～15cm。
注浆：
为了保证注浆不停顿地进行，注浆前应认真检查：注浆泵的状况是否良好，配件是否备齐；检查制浆的原材料是否备齐，质量是否合格。
采用水泥砂浆，初步选定配比为：水泥：砂：水＝1：1：0.45，外加剂添加量为:水泥：早强剂＝1：0.01。
注浆按以下程序进行：迅速将锚杆、注浆管及注浆泵用快速接头连接好；开动注浆泵注浆，直至浆液从孔口周边溢出或压力表达到设计压力值为止。
应注意，每根锚杆必须“一气呵成”；一根锚杆完成后，应迅速卸下注浆软管和锚杆接头，清洗后移至下一根锚杆使用。
若停泵时间较长，则在下根锚杆注浆前要放掉注浆管内残留的灰浆；注浆过程中，每次移位前应及时清洗快速接头，以保证注浆连续进行。
待砂浆达到设计强度90％以上时，再度拧紧螺母，施加预应力。
中空注浆锚杆图片
说明：1、可根据顾客要求提供特殊外径、长度的锚杆。
2、若顾客有其它技术指标要求、也可重新订制。
中空锚杆体的公称直径、壁厚、质量及最大拉力、断后伸长率（TB/T3209-2008）
规格
φ25×5
φ25×7
φ28×5.5
Φ32×6
公称直径（mm）
25
25
28
32
公称壁厚（mm）
5
7
5.5
尺寸
特征
φ36×130
φ36×130
φ41×150
φ50×160
φ63×180
备注：可根据顾客特殊要求或施工需要订制。
止浆塞
适用
规格
ZD25
D25
ZD27
D27
ZD32
D32
ZD38
MD38
ZD51
MD51
尺寸
特征
φ55×35
φ65×60
φ70×60
φ80×80
φ95×90
备注：可根据顾客特殊要求或施工需要订制。
中空注浆锚杆(锚桩)：集注浆、锚固于一体，经济适用
中空注浆锚杆组件图
锚桩组件图
规格
D25A
D25B
D27
D32
MD38
MD51
公称直径(mm)
25
27
32
38
51
极限抗拉(KN)不低于
150
180
200
220
320
490
螺距(mm)
12.7
螺纹旋向
左旋
标准长度(mm)
3000、3500、4000、
4500、5000、6000
×12
预应力中空注浆(涨壳)锚杆企业标准
杭州图强工程材料有限公司企业标准Q/HTJ001.3-2005涨壳式中空注浆锚杆2005年2月1日发布2005年2月1日实施杭州图强工程材料有限公司发布目录1.范围 (3)2.引用标准 (3)3.术语、结构与型式、产品表示方法、型号编制规则 (3)3.1.术语 (3)3.2 结构与型式 (4)3.3 表示方法（定义） (5)3.4 型号编制方法 (5)4 涨壳式中空注浆锚杆的系列产品型号、技术规格和力学性能 (6)4.1 涨壳式中空注浆锚杆系列产品型号、锚杆体型号、规格和性能 (6)4.2配件型号规格 (7)5.普通中空注浆锚杆体及配件技术要求 (8)5.0 一般规定 (8)5.1中空锚杆体、联接套、螺母、垫板、止浆塞、塑料排气管 (8)5.2 涨壳锚固头 (8)6试验方法 (9)6．1中空锚杆体、联接套、螺母、垫板、止浆塞、塑料排气管 (9)6．2 涨壳锚固件 (9)7. 检验规则 (9)7.1一般规定 (9)7.2 出厂检验 (9)7.3交货检验 (9)7.4型式试验 (9)8．标志、标签、包装 (9)8.1标志 (9)8.2标签 (9)8.3包装 (10)附件EX型涨壳（胀壳）锚固件极限拉力试验规程 (11)一．试验目的和适应范围 (11)二．试验方法 (11)三. 试验设备 (13)四．试验步骤： (13)五．试验合格规定 (13)杭州图强工程材料有限公司企业标准涨壳式中空注浆锚杆Q/HTJ001.3-20051.范围本标准规定了涨壳式中空注浆注浆锚杆的要求、试验方法、检验规则、包装、标志、运输、储存。
本标准适用于用金属材料制作的涨壳式中空注浆锚杆。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 222—84 钢的化学分析用式样取样法及成品化学成分允许偏差GB 223.1—81 钢铁及合金化学分析方法GB/T 223.71—1997 钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量GB/T 223.74—1997 钢铁及合金化学分析方法非化合碳含量的测定GB /T228—2002 金属材料室温拉伸试验方法GB/T 699—1999 优质碳素结构钢GB11352—89 一般工程用铸造碳钢GB 669—88 优质碳素结构钢技术条件GB 711—88 优质碳素结构钢热轧厚钢板和宽钢带GB/T 8162—1999 结构用无缝钢管GB 11115—89 低密度聚乙烯树脂GB 11116—89 高密度聚乙烯树脂Q/HTJ001.1-2005 中空注浆锚杆3.术语、结构与型式、产品表示方法、型号编制规则3.1.术语3.1.1涨壳式中空注浆锚杆，见图1所示。
中空注浆锚杆
中空注浆锚杆中空注浆锚杆总成结构1、中空注浆锚杆锚头：锚头上的倒刺可将锚杆定位于钻好的孔内，中空注浆锚杆并保证杆体良好居中。
2、中空注浆锚杆锚杆体：动力系统中最重要的构筑，在锚固和掘进中起至主要促进作用。
3、止浆塞：在注浆过程中保持注浆压力，使浆液充分填充进围岩缝隙。
4、垫板：忍受更大的围岩形变。
5、螺母：将围岩应力集中到垫板上。
中空注浆锚杆主要技术性能参数lh系列高强、轻型中空注浆锚杆技术性能参如下，若用户有特殊要求，我公司可重新设计予以满足：规格lh25lh27lh28lh32lh38订制其他规格外径（mm）￠25￠27￠28￠32￠38抗拉力（kn）f≥180f≥200f≥200f≥220f≥350齿高（mm）1.5±0.1螺距（mm）12.7±0.1螺纹方向左旋标准长度2.03.03.54.04.5（可以根据须要订制）中空注浆锚杆备注抗拉强度和长度均可根据客户设计要求制作1、用钻机按设计孔径和深度钻孔并清扫空内碎石。
2、将锚头与杆体一端连接后插入钻好的孔内，将锚头上的倒刺挂在孔底端。
3、加装终了浆纳、垫板、螺母。
并旋紧螺母。
4、将快速注浆接头与锚杆尾端连接，注浆接头另一端与注浆机连接。
停下注浆机注浆，等待注浆细腻且压力达至设计值时关机。
中空注浆锚杆,注浆压力可以根据设计参数和注浆机性能确认，灰沙比参考值为：1：0—1：1，水灰比参考值为0.45—0.5：中空注浆锚杆应用范围：1.径向修整：中空锚杆替代传统砂浆锚杆用作径向修整，中空注浆锚杆,可以彻底解决传统砂浆锚杆施工工艺过程中注浆不细腻，无法同时实现压力注浆等诸多瑕疵，保证工程质量。
2.边坡加固：用中空锚杆加固不稳定边坡，不但工艺简单，成本低廉，而且施工方便快捷，效果显著。
3.基坑掘进：建筑物的基坑修整使用中空锚杆，不但工艺直观，而且可实现压力注浆，改进基坑围岩条件。
结构：中空锚杆由中空全系列螺纹杆体、锚头、终了浆纳、垫板、螺母等共同组成，它的每一个部件都就是为了最大限度地确保注浆时填充细腻、规整，砂浆可以在已经超过数十公斤（具体内容参数以设计为依据）在压力促进作用下扩散入围岩深裂，中空注浆锚杆并且可以便利地加装垫板、螺母。
预应力中空注浆(涨壳)锚杆企业标准.
杭州图强工程材料有限公司企业标准Q/HTJ001.3-2005涨壳式中空注浆锚杆2005年2月1日发布2005年2月1日实施杭州图强工程材料有限公司发布目录1.范围 (3)2.引用标准 (3)3.术语、结构与型式、产品表示方法、型号编制规则 (3)3.1.术语 (3)3.2 结构与型式 (4)3.3 表示方法（定义） (5)3.4 型号编制方法 (5)4 涨壳式中空注浆锚杆的系列产品型号、技术规格和力学性能 (6)4.1 涨壳式中空注浆锚杆系列产品型号、锚杆体型号、规格和性能 (6)4.2配件型号规格 (7)5.普通中空注浆锚杆体及配件技术要求 (8)5.0 一般规定 (8)5.1中空锚杆体、联接套、螺母、垫板、止浆塞、塑料排气管 (8)5.2 涨壳锚固头 (8)6试验方法 (9)6．1中空锚杆体、联接套、螺母、垫板、止浆塞、塑料排气管 (9)6．2 涨壳锚固件 (9)7. 检验规则 (9)7.1一般规定 (9)7.2 出厂检验 (9)7.3交货检验 (9)7.4型式试验 (9)8．标志、标签、包装 (9)8.1标志 (9)8.2标签 (9)8.3包装 (10)附件EX型涨壳（胀壳）锚固件极限拉力试验规程 (11)一．试验目的和适应范围 (11)二．试验方法 (11)三. 试验设备 (13)四．试验步骤： (13)五．试验合格规定 (13)杭州图强工程材料有限公司企业标准涨壳式中空注浆锚杆Q/HTJ001.3-20051.范围本标准规定了涨壳式中空注浆注浆锚杆的要求、试验方法、检验规则、包装、标志、运输、储存。
本标准适用于用金属材料制作的涨壳式中空注浆锚杆。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 222—84 钢的化学分析用式样取样法及成品化学成分允许偏差GB 223.1—81 钢铁及合金化学分析方法GB/T 223.71—1997 钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量GB/T 223.74—1997 钢铁及合金化学分析方法非化合碳含量的测定GB /T228—2002 金属材料室温拉伸试验方法GB/T 699—1999 优质碳素结构钢GB11352—89 一般工程用铸造碳钢GB 669—88 优质碳素结构钢技术条件GB 711—88 优质碳素结构钢热轧厚钢板和宽钢带GB/T 8162—1999 结构用无缝钢管GB 11115—89 低密度聚乙烯树脂GB 11116—89 高密度聚乙烯树脂Q/HTJ001.1-2005 中空注浆锚杆3.术语、结构与型式、产品表示方法、型号编制规则3.1.术语3.1.1涨壳式中空注浆锚杆，见图1所示。
调压室顶拱机械涨壳式预应力中空注浆锚杆施工技术
［ 关键词］ 调压 室 ； 机械 涨 壳式预 应 力 中空注浆 锚杆 ； 工技 术 ； 施 锦屏 二 级水 电站
１ 工 程 概 况
锦屏 二级水 电站 位于 四川 省 凉 山彝 族 自治 州 木里 、 盐源 、 冕宁 ３县交界 处的雅砻 江干流 锦屏大河 弯上 ， 是雅 砻 江 干 流 上 的 重 要 梯 级 电 站 。锦 屏 二 级 水 电 站 利 用 雅 砻 江下游河 段１０ｋ ５ ｍ长大 河弯 的天然 落差 ， 截弯 取直 ， 获得 额 定 水 头 ２ ８ｍ。 站 总 装 机 容 量 ４８０ＭＷ ， 机 容 量 ８ 电 ０ 单
锚 杆 孔 后 ， 外 力 作 用 下 转 动 杆 体 ， 壳 锚 固 件 在 杆 体 锥 在 涨
式 改 变 为 差 动 式 结 构 ， 压 室 顶 部 也 由 原 来 的 穹 形 改 变 调 为 城 门 型 ， 门 井 兼 作 升 管 ， “ 洞 一 室 两 机 ” 置 型 闸 为 一 布 式 。每座调压 室主要 由阻抗孔 、 压室竖 井 、 调 事故 闸 门布
Ａｕｇ ２ ０ ．， ０１
调 压 室 顶 拱 机 械 涨 壳 式 预 应 力 中 空
注 浆 锚 杆 施 工 技 术
蒲 进
（ 中国水 利水 电第五工程局 有限公司 ， 成都 ６００ ） １０ ０
［ 要］ 介 绍 了锦 屏 二级 水 电站调 压 室顸 拱机 械 涨 壳式预 应 力 中空 注 浆锚 杆施 工全 过 程 ， 摘 包 含扭 力扳 手 的率 定 ， 械 涨 壳式 中空预 应 力锚 杆 的 生产 试 验 和 施 工 。 该 中空预 应 力锚 杆 可为 机 开挖后 的 围岩尽 早 提供 主 动 支护 力 ， 高 围岩 的稳 定 性 ， 提 围岩 快 速 自稳 效 果 明 显 ， 证 了施 工 保
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

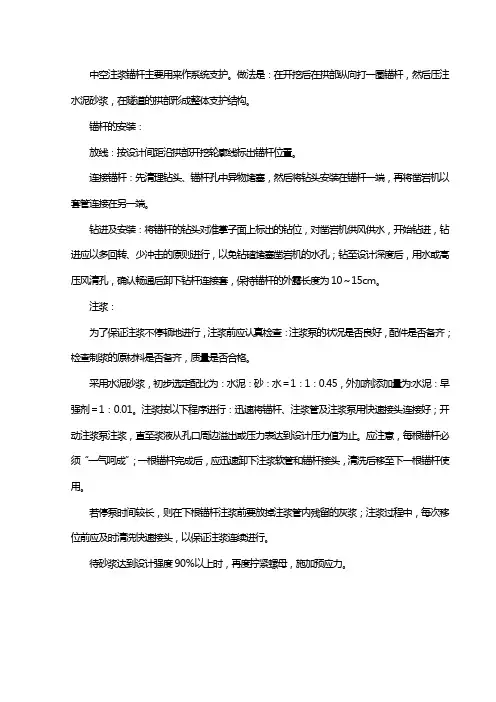

中空注浆锚杆主要用来作系统支护。
做法是：在开挖后在拱部纵向打一圈锚杆，然后压注水泥砂浆，在隧道的拱部形成整体支护结构。
锚杆的安装：
放线：按设计间距沿拱部开挖轮廓线标出锚杆位置。
连接锚杆：先清理钻头、锚杆孔中异物堵塞，然后将钻头安装在锚杆一端，再将凿岩机以套管连接在另一端。
钻进及安装：将锚杆的钻头对准掌子面上标出的钻位，对凿岩机供风供水，开始钻进，钻进应以多回转、少冲击的原则进行，以免钻碴堵塞凿岩机的水孔；钻至设计深度后，用水或高压风清孔，确认畅通后卸下钻杆连接套，保持锚杆的外露长度为10～15cm。
注浆：
为了保证注浆不停顿地进行，注浆前应认真检查：注浆泵的状况是否良好，配件是否备齐；检查制浆的原材料是否备齐，质量是否合格。
采用水泥砂浆，初步选定配比为：水泥：砂：水＝1：1：0.45，外加剂添加量为:水泥：早强剂＝1：0.01。
注浆按以下程序进行：迅速将锚杆、注浆管及注浆泵用快速接头连接好；开动注浆泵注浆，直至浆液从孔口周边溢出或压力表达到设计压力值为止。
应注意，每根锚杆必须“一气呵成”；一根锚杆完成后，应迅速卸下注浆软管和锚杆接头，清洗后移至下一根锚杆使用。
若停泵时间较长，则在下根锚杆注浆前要放掉注浆管内残留的灰浆；注浆过程中，每次移位前应及时清洗快速接头，以保证注浆连续进行。
待砂浆达到设计强度90％以上时，再度拧紧螺母，施加预应力。
