奔驰发动机电路图

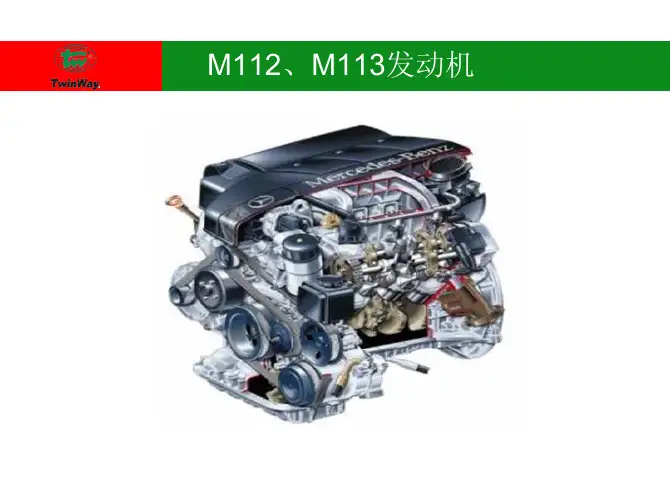

奔驰M112发动机培训课件

• • •
• •
35
M112发动机电脑
•
铝制 ME 控制单元设计为壳体概念的标准外壳。其设计为安装在保护壳内。电缆通过 5个连接器相连。
36
M112发动机输出信号
37
M112发动机输出元件
• • • • • • • • • • • • • • • 17- 油管； K27- 燃油泵继电器； 22/1 - 进气变换执行器； K40/4K3 - 二次空气喷射通电器； 55/1 - 汽油滤清器； Y62 - 喷油嘴； 75 - 油箱； M3 - 油泵； 77 - 炭罐； M16/6 - 节气门马达总成(D.K)； 89 - EGR阀； M33 - 电子二次空气喷射泵； Ale26 - 发动机故障灯； M3/10 - ETC(变速箱)电脑； G33—36 - 氧传感器(加热)；
•
19
凸轮轴传感器针脚说明
• • •
针 1 接地针 2 霍耳传感器信号针 3 电源(电路 87)
20
凸轮轴传感器信号波形
21
5、水温传感器
•
ME—SFI控制系统中水温传感器为冷车起动及暖车期间，与曲轴位置传感器的转速信号一起作为控制喷射时间主要信号。
22
水温传感器电阻、电压与温度
温度（℃） 20℃ 80℃ 电阻（Ω）电压（V） 3100Ω 315Ω 3.4V左右 1.2V左右温度℃ 50℃ 100℃ 电阻(Ω) 900Ω 170Ω 电压(V) 1.9V 0.5V
5
M112发动机输入信号
6
M112发动机输入元件
• • • • • • • • • • • • • • •
A1 - 仪表板； G3/5 - 左后02传感器； A16g1 - 右侧爆震传感器； G3/6 - 右后02传感器； A16g2 - 左侧爆震传感器； L5 - 曲轴位置传感器； B2/5 - 热线式空气流量计； M16/6 - 节气门马达总成(D.K)； B4/3 - 油箱压力传感器(美规)； N3/10 - ME-SFI电脑； B6/1 - 霍尔式凸轮轴传感器； N15/3 - ETC变速箱 B11/4 - 水温传感器； N19 - 空调电脑面板； B28 - 压力传感器(美规)；

Mercedes-benz 电路图入门

2. 选择Explanation，use assistance 3. 选择Wiring diagram search aid 4. 根据WIS的引导选择自己需要的信息
Circuit Diagram Training
9
Nanjing Star Automobile Service Co.,Ltd.—Training
如何查找电路图
文档号的含义
Circuit Diagram Training
11
Nanjing Star Automobile Service Co.,Ltd.—Training
如何识别电路图中标识的含义
线颜色的含义
Circuit Diagram Training
12
Nanjing Star Automobile Service Co.,Ltd.—Training
有一些继电器有5只甚至更多引脚
有一些继电器是长闭触点
Circuit Diagram Training
21
Nanjing Star Automobile Service Co.,Ltd.—Training
电路图的运用
如何查找保险丝和继电器
工作中可能会遇到下列问题：
1. .已知有问题的保险丝和继电器，反查其功能
Nanjing Star Automobile Service Co.,Ltd.—Training
如何识别电路图中标识的含义
电路中电子元件的缩写与运用
在系统中，元件的缩写有其一致性，比如Y XX；SXX；GX ，请大家整理出各缩写的含义（至少18种）并熟记
熟悉元件的缩写后，看到元件名称大概知道其属于哪一类元件.即使不同车型相同功能的元器件缩写名称也是相同的

第六章第二节奔驰轿车电路识图方法

１.电路图中符号的含义奔驰轿车电路图中符号的含义见表6.2.
２.导线颜色电路图中导线颜色代码的含义见表6.3.
在早期的奔驰车电路图中对于导线颜色的规定标识符号大多采用两位大写的英文缩写。而近些年来.广泛采用的是小写的德文缩写。除单色线外，奔驰车还采用了双色线及三色线.在电路图中.用VI/YL、 SW/WS、BK/YL/RD、br/gn/ws等形式表示。
