通风管道安装技术交底记录
通风管道安装技术
交底记录
1.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其
它技术交底可不填写。
1.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
1.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
交底内容：
支、吊架间距
圆形风管直径或矩形风管长边尺寸水平风管间距垂直风管间距最小吊架数
≤400mm 不大于4m 不大于4m 2付
400～1000mm 不大于3m 不大于3.5m 2付
≥1000mm 不大于2m 不大于2m 2付
1、支吊架不得安装在风口、阀门检查孔等处，以免妨碍操作。
吊架不得直接吊在法兰上。
2、保温风管不能直接与支吊架接触，应垫上坚固的隔热材料，其厚度与保温相同，防止产
生“冷桥”。
3、聚氯吞烯风管也与钢板风管一样采用支、吊托架，但一般以吊架为主，支架间距按下表
的要求制作安装，但需做好以下几点：
审核人交底人接受交底人
1.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其
它技术交底可不填写。
技术交底记录
编号08-07-02-002表С2-1
工程名称西单汇大厦办公用房9-11装修改造工程交底日期 6月10日
施工单位河北建设集团有限公司分项工程名称通风与空调
交底提要通风管道安装的机具准备、操作工艺、质量标准等
交底内容：
矩形风管的长边或圆形
承接角钢(mm) 吊环螺栓(mm) 支架最大间距(mm) 管道的直径(mm)
≤500 30×30×4 φ8 3.0
510～1000 40×40×5 φ8 3.0
1010～1500 50×50×6 φ10 2.0
1510～50×50×6 φ10 2.0
～3000 60×60×7 φ10 2.0
注：1.当支管较长时，则应在靠近干管的一端设置一支架。
2.支架的抱箍制作应与风管留有一定间隙，便于风管伸缩。
五、垫料8501密封胶带使用方法：
①将风管法兰表面的异物和积水清理掉，并擦干净。
②从法兰一角开始粘贴胶带，胶带端头应略长于法兰。
③沿法兰均匀平整地粘贴，并在粘贴过程中用手将其按实，不得脱落，接口处要严密，各部位
均不得凸人风管内，沿法兰粘贴一周后与起端交叉搭接，剪去多余部分。
④剥去隔离纸。
如图6-15所示。
法兰连按时，要求规定垫料，把两个法兰对正，穿螺栓并戴上螺母，(注意：螺母要在
审核人交底人接受交底人
1.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其
它技术交底可不填写。
通风管道安装工程技术交底记录
P——指风管系统的工作压力(Pa)。
③低压、中压圆形金属风管、复合材料风管以及采用非法兰形式的非金属风管的允许漏风量，应为矩形风管规定值的50％；
④砖、混凝土风道的允许漏风量不应大于矩形低压系统风管规定值的1.5倍；
⑤排烟、除尘、低温送风系统按中压系统风管的规定，1-5级净化空调系统按高压系统风管的规定。
2、一般项目
(1)风管的安装应符合下列规定：
1)风管安装前，应清除内、外杂物，并做好清洁和保护工作；
2)风管安装的位置、标高、走向，应符合设计要求。现场风管接口的配置，不得缩小其有效截面；
3)连接法兰的螺栓应均匀拧紧，其螺母宜在同一侧；
8)不锈钢板、铝板风管与碳素钢支架的接触处，应有隔绝或防腐绝缘措施。
(2)无法兰连接风管的安装还应符合下列规定：
1)风管的连接处，应完整无缺损、表面应平整，无明显弯曲；
2)承插式风管的四周缝隙应一致，无明显的弯曲或褶皱；内涂的密封胶应完整，外粘的密封胶带，应粘贴牢固、完整无缺损；
3)薄钢板法兰形式风管的连接，弹性插条、弹簧夹或紧固螺栓的问隔不应大于150mm，且分布均匀，无松动现象；
障碍物已清理，地
墙面已抹灰完毕，
3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础已确定，设备连接器、罩体方位已知的情况下进行。
4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。
5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。
6)吊架的螺孔应采用机械加工。吊杆应平直，螺纹完整、光洁。安装后各副支、吊架的受力应均匀，无明显变形。

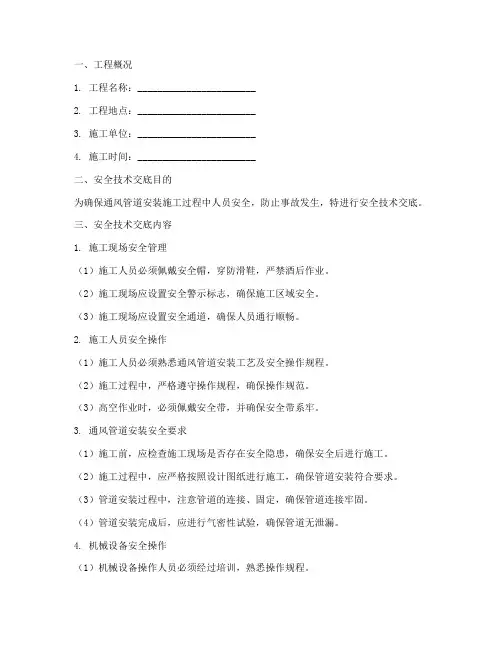

通风管道安装施工安全技术交底模板
一、工程概况1. 工程名称：________________________2. 工程地点：________________________3. 施工单位：________________________4. 施工时间：________________________二、安全技术交底目的为确保通风管道安装施工过程中人员安全，防止事故发生，特进行安全技术交底。
三、安全技术交底内容1. 施工现场安全管理（1）施工人员必须佩戴安全帽，穿防滑鞋，严禁酒后作业。
（2）施工现场应设置安全警示标志，确保施工区域安全。
（3）施工现场应设置安全通道，确保人员通行顺畅。
2. 施工人员安全操作（1）施工人员必须熟悉通风管道安装工艺及安全操作规程。
（2）施工过程中，严格遵守操作规程，确保操作规范。
（3）高空作业时，必须佩戴安全带，并确保安全带系牢。
3. 通风管道安装安全要求（1）施工前，应检查施工现场是否存在安全隐患，确保安全后进行施工。
（2）施工过程中，应严格按照设计图纸进行施工，确保管道安装符合要求。
（3）管道安装过程中，注意管道的连接、固定，确保管道连接牢固。
（4）管道安装完成后，应进行气密性试验，确保管道无泄漏。
4. 机械设备安全操作（1）机械设备操作人员必须经过培训，熟悉操作规程。
（2）操作机械设备时，确保设备运行正常，无异常。
（3）机械设备操作过程中，注意观察设备运行状态，发现异常立即停止操作。
（4）机械设备操作完毕后，应关闭电源，确保设备安全。
5. 环境保护与文明施工（1）施工现场应保持整洁，严禁乱堆乱放材料。
（2）施工过程中，注意减少噪音、粉尘等污染，确保环境保护。
（3）施工完毕后，对施工现场进行清理，确保文明施工。
四、安全教育培训1. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。
2. 施工人员应积极参加安全教育培训，掌握安全操作技能。
五、应急措施1. 发生安全事故时，立即停止施工，组织人员抢救受伤人员。
通风管安装技术交底
通风管安装技术交底在混凝土梁、板上预留吊点孔，吊点孔的深度和孔径应符合设计要求，吊点预埋件应垂直于吊点孔，吊点预埋件应在混凝土凝固前调整位置并固定。
2）吊卡法：吊卡的选择应符合设计要求，吊卡的数量应满足风管的安全要求，吊卡的间距应符合规范要求，吊卡的固定应牢固可靠。
4、风管的安装：1）安装前应检查风管的尺寸、材质、厚度、法兰、密封垫等是否符合设计要求。
2）风管的连接应采用法兰连接或螺栓连接，法兰连接应符合规范要求，螺栓连接应使用高强度螺栓和螺母。
3）风管的安装应按照设计要求和施工图纸进行，风管的弯曲半径应符合规范要求，风管的斜度应符合设计要求。
4）风管的安装应保证风管的密封性，风管的密封垫应符合规范要求，风管连接处应涂抹密封胶。
5、安装完毕后，应进行检查和试运行，检查风管的密封性、风量、噪声等参数是否符合设计要求，试运行时间应不少于24小时。
本交底记录表由XXX填写，本次交底内容为牛街历史文化展陈室装修改造工程中通风与空调分项工程中的通风管道安装。
在施工准备阶段，应确保作业条件和材料要求符合规范要求，并配备相应的施工机具。
在质量要求方面，应符合《通风与空调工程施工质量验收规范》的要求。
在工艺流程和操作工艺方面，应按照设计要求和规范要求进行风管标高确定、制作吊架及高吊点、风管的安装等工作，并进行检查和试运行。
前期预埋：在土建结构钢筋上，预留人员按照图纸坐标位置和支、吊架间距，固定预埋件。
后期预埋：采用膨胀螺栓通丝吊杆法，吊杆直径不低于10mm，风管吊杆直径不低于8mm，施工灵活、准确、快速。
安装吊架：根据风管中心线确定吊杆敷设位置，单吊杆在中心线上，双吊杆可以对称安装。
对于较长的风管需要安装一排支架时，可以先安装两端，然后以两端的支架为基准，用拉线法找出中间支架的标高进行安装。
立管管卡安装时，先固定最上面的一个管件，再用线锤在中心处吊线，下面的管卡按线进行固定。
风管支吊架的间距：对于不保温风管，支吊架间距应符合表6-24的要求；对于保温风管，间距要求值乘以0.85.螺旋风管的支、吊架间距可以适当增加。

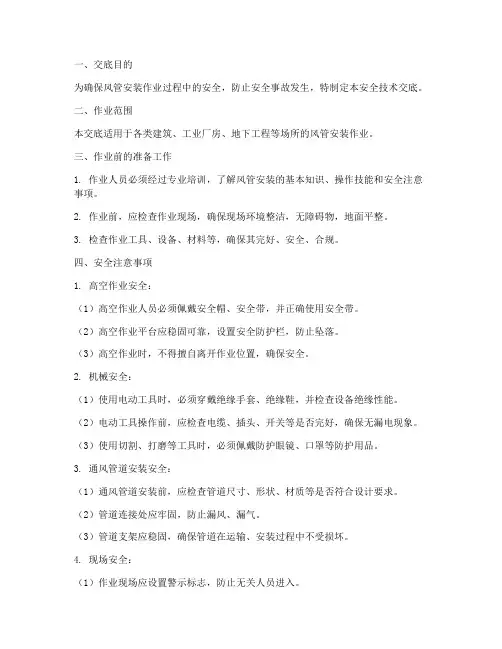

风管安装作业安全技术交底模板
一、交底目的为确保风管安装作业过程中的安全，防止安全事故发生，特制定本安全技术交底。
二、作业范围本交底适用于各类建筑、工业厂房、地下工程等场所的风管安装作业。
三、作业前的准备工作1. 作业人员必须经过专业培训，了解风管安装的基本知识、操作技能和安全注意事项。
2. 作业前，应检查作业现场，确保现场环境整洁，无障碍物，地面平整。
3. 检查作业工具、设备、材料等，确保其完好、安全、合规。
四、安全注意事项1. 高空作业安全：（1）高空作业人员必须佩戴安全帽、安全带，并正确使用安全带。
（2）高空作业平台应稳固可靠，设置安全防护栏，防止坠落。
（3）高空作业时，不得擅自离开作业位置，确保安全。
2. 机械安全：（1）使用电动工具时，必须穿戴绝缘手套、绝缘鞋，并检查设备绝缘性能。
（2）电动工具操作前，应检查电缆、插头、开关等是否完好，确保无漏电现象。
（3）使用切割、打磨等工具时，必须佩戴防护眼镜、口罩等防护用品。
3. 通风管道安装安全：（1）通风管道安装前，应检查管道尺寸、形状、材质等是否符合设计要求。
（2）管道连接处应牢固，防止漏风、漏气。
（3）管道支架应稳固，确保管道在运输、安装过程中不受损坏。
4. 现场安全：（1）作业现场应设置警示标志，防止无关人员进入。
（2）作业人员应遵守现场安全规章制度，不得酒后作业。
（3）作业过程中，应随时关注现场安全状况，发现安全隐患及时报告并处理。
五、应急措施1. 高空坠落：（1）发现高空坠落隐患，立即停止作业，采取措施消除隐患。
（2）作业人员发生高空坠落，立即启动应急预案，迅速救援。
2. 电气事故：（1）发现电气事故，立即切断电源，隔离故障点。
（2）作业人员触电，立即切断电源，进行现场急救，并拨打急救电话。
六、作业结束后的工作1. 作业完成后，清理现场，确保无安全隐患。
2. 检查作业工具、设备、材料等，归位、整理。
3. 对作业过程进行总结，总结经验教训，提高安全意识。
本安全技术交底适用于风管安装作业全过程，作业人员应严格遵守，确保作业安全。
通风管道安装工程技术交底
通风管道安装工程技术交底一、引言通风管道是建筑物中保证空气流通的重要组成部分，它能够有效地排除室内的污浊空气，向室内引入新鲜空气。
本文将详细介绍通风管道安装工程的技术要点和注意事项。
二、通风管道安装原则1.安全性原则：通风管道安装必须符合国家和地方相关的安全规范，确保安装过程和安装后的使用安全无虞。
2.效率原则：通风管道的设计和布置应优化通风效果，最大限度地提高空气的流通效率。
3.维护性原则：通风管道的安装应考虑日后的管道维护、清洁和检修，并采用易于维护的材料和构造。
三、通风管道材料选择通风管道一般使用金属材料，如镀锌钢管、不锈钢管等。
选材时需要考虑以下因素： 1. 防腐性能：通风管道处于室内外环境中，会直接接触到空气和水汽。
选材时应选择具有良好防腐性能的材料。
2. 强度和刚度：通风管道需要经受一定的压力和负荷，因此材料的强度和刚度要能够满足使用要求。
3. 燃烧性能：通风管道材料应具有良好的燃烧性能，避免火灾的发生和蔓延。
四、通风管道安装步骤通风管道的安装一般包括以下步骤：1. 设计和测量在安装通风管道前，需要进行详细的设计和测量工作。
根据建筑的布局和通风需求，确定通风管道的走向和尺寸。
2. 制作管道根据设计要求，进行通风管道的制作。
可以使用现场焊接、螺栓连接等方法进行管道的组装。
3. 安装支架和吊杆通风管道需要安装支架和吊杆，以支撑和固定管道。
支架和吊杆的选择和安装要符合相关的安全规范和标准。
4. 连接和密封管道的连接主要使用螺纹连接、法兰连接等方法。
连接口应采用密封材料进行密封，以确保通风管道的密封性。
5. 安装附件和风口通风管道需要安装附件，如调节阀、仪表、风口等。
附件的选择和安装要根据实际需求进行。
6. 检查和测试完成通风管道的安装后，需要进行检查和测试工作，确保管道的安装质量。
检查内容包括管道的位置、连接处的密封性等。
7. 完成验收通风管道安装完成后，需要进行验收工作。
验收主要包括对通风效果、安装质量等方面进行检查和评估。

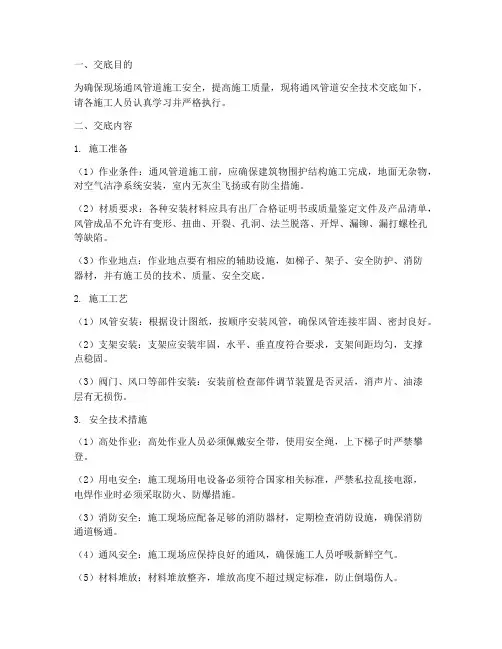

现场通风管道安全技术交底模板
一、交底目的为确保现场通风管道施工安全，提高施工质量，现将通风管道安全技术交底如下，请各施工人员认真学习并严格执行。
二、交底内容1. 施工准备（1）作业条件：通风管道施工前，应确保建筑物围护结构施工完成，地面无杂物，对空气洁净系统安装，室内无灰尘飞扬或有防尘措施。
（2）材质要求：各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单，风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。
（3）作业地点：作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。
2. 施工工艺（1）风管安装：根据设计图纸，按顺序安装风管，确保风管连接牢固、密封良好。
（2）支架安装：支架应安装牢固，水平、垂直度符合要求，支架间距均匀，支撑点稳固。
（3）阀门、风口等部件安装：安装前检查部件调节装置是否灵活，消声片、油漆层有无损伤。
3. 安全技术措施（1）高处作业：高处作业人员必须佩戴安全带，使用安全绳，上下梯子时严禁攀登。
（2）用电安全：施工现场用电设备必须符合国家相关标准，严禁私拉乱接电源，电焊作业时必须采取防火、防爆措施。
（3）消防安全：施工现场应配备足够的消防器材，定期检查消防设施，确保消防通道畅通。
（4）通风安全：施工现场应保持良好的通风，确保施工人员呼吸新鲜空气。
（5）材料堆放：材料堆放整齐，堆放高度不超过规定标准，防止倒塌伤人。
4. 应急措施（1）火灾：发现火灾，立即报告消防部门，并采取灭火措施，确保人员安全。
（2）触电：发现触电事故，立即切断电源，对伤员进行急救，并报告相关部门。
（3）高处坠落：发现高处坠落事故，立即采取措施，防止事故扩大，并对伤员进行急救。
三、交底人及接受人交底人：项目安全员接受人：施工现场全体施工人员四、交底时间2023年X月X日五、注意事项1. 施工人员必须遵守本安全技术交底要求，确保施工安全。
2. 施工过程中，如遇特殊情况，应及时报告项目安全员，并采取相应措施。
通风安装安全技术交底范本模板
一、交底目的为确保通风安装工程的安全顺利进行，提高施工人员的安全意识，特制定本安全技术交底。
二、工程概况1. 工程名称：______通风安装工程2. 施工地点：______3. 施工单位：______4. 施工负责人：______三、安全注意事项1. 施工人员必须严格遵守国家有关安全生产的法律、法规和企业的安全操作规程。
2. 进入施工现场必须佩戴安全帽，系好帽带，锁好帽扣。
严禁穿拖鞋、赤背（女职工禁穿高跟鞋）。
3. 禁止在施工现场吸烟、追逐打闹，严禁酒后作业。
4. 严格遵守施工现场的安全标志，遵守现场交通规则。
5. 施工现场应保持整洁，不得堆放杂物，防止滑倒摔伤。
四、施工安全措施1. 施工前，对施工人员进行安全教育培训，提高安全意识。
2. 严格审查施工图纸，确保施工方案合理、安全。
3. 施工过程中，严格按照施工方案进行操作，不得擅自改变施工工艺。
4. 通风管道安装前，应检查管道质量，确保管道无破损、变形等问题。
5. 通风管道吊装时，应使用专用吊具，严禁使用不合格的吊具。
6. 通风管道安装过程中，应确保管道连接牢固，防止脱落、泄漏。
7. 通风设备安装前，应检查设备质量，确保设备无损坏、变形等问题。
8. 通风设备安装过程中，应确保设备安装位置正确，连接牢固。
9. 施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。
10. 施工现场应设置安全警示标志，提醒施工人员注意安全。
五、施工人员操作规程1. 通风管道安装人员应熟悉通风管道安装工艺，掌握安全操作规程。
2. 吊装通风管道时，应使用专用吊具，严禁使用不合格的吊具。
3. 通风管道连接时，应确保连接牢固，防止脱落、泄漏。
4. 通风设备安装过程中，应确保设备安装位置正确，连接牢固。
5. 施工人员应定期检查施工现场的安全状况，发现问题及时报告。
六、应急措施1. 发生意外事故时，立即停止施工，组织人员救助受伤人员。
2. 及时报告事故情况，按照相关规定进行处理。
安装通风管道安全技术交底模板
一、工程名称：[填写工程名称]二、施工单位：[填写施工单位名称]三、施工部位：[填写施工部位]四、工序名称：通风管道安装五、交底时间：[填写交底时间]六、交底人：[填写交底人姓名]七、接受交底人员：[填写接受交底人员姓名及班组]八、一、施工准备（一）作业条件1. 确保施工现场已具备通风管道安装的基本条件，包括建筑物围护结构施工完成，障碍物清理，地面无杂物。
2. 对于空气洁净系统的安装，要求室内无灰尘飞扬或有防尘措施，地面及墙面已抹灰完毕。
3. 一般除尘系统风管安装应在厂房工艺设备安装完毕或设备基础确定，设备连接器、罩体方位已知的情况下进行。
4. 确认现场预留孔洞位置、尺寸符合图纸要求，每边比实际截面大100mm。
5. 作业地点应配备相应的辅助设施，如梯子、架子、安全防护、消防器材等，并确保施工员进行技术、质量、安全交底。
（二）材质要求1. 所有安装材料须具有出厂合格证明书或质量鉴定文件及产品清单。
2. 风管成品不得存在变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。
3. 安装的阀体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。
4. 安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、焊条、帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。
（三）工器具1. 主要工器具有：手锤、电锤、手电钻、手锯、扳手、卷尺、水平尺、线锤、测距仪等。
2. 工器具应定期进行检查和维护，确保其安全可靠。
九、二、安全技术措施（一）施工人员安全1. 进入施工现场必须佩戴安全帽，扣好帽带，严禁穿硬底鞋及有跟鞋作业。
2. 高处和临边洞口作业应设护栏、张安全网，无可靠防护措施时，必须佩戴安全带。
3. 高空、复杂结构模板的安装与拆除，事先应有切实的安全措施。
（二）施工设备安全1. 施工设备应定期进行检查和维护，确保其安全可靠。
2. 机械设备操作人员应经过专业培训，熟悉设备操作规程。
（三）现场安全管理1. 施工现场应设置明显的警示标志，提醒施工人员注意安全。
风井立管风管安装技术交底
技术交底记录
表C2-1
编号05
工程名称平安金融中心南塔交底日期2017年6月10日施工单位中建一局建设发展公司分项工程名称
交底提要竖井通风管道制作安装
交底内容：
角钢
圆钢焊缝风管内法兰
10
铁篦子
（图二）
6.2.6先将倒数第二节风管牢固地固定在支架上，风管与支架间采用8*25mm的螺栓连接（见图一）。
6.2.7然后风管顺着竖井洞向上安装，操作工人进入管井内施工前先将铁篦子放在操作面下方1.25米处风管内的法兰上，并在铁篦子上面铺设一块木板，木板的厚度不得低于2公分，长宽尺寸与铁篦子相同，工人进入管井内施工时可站在木板上进行作业，并用两根绳子将铁篦子和木板连在一起，绳子的另一端放在管井的上方，工人施工完后可由管井内爬出，在管井外用绳子将铁篦子和木板提升至下一个作业面。
6.2.8并在竖井洞的上方顺下一根麻绳（麻绳的直径不得小于2公分），麻绳应牢固地捆绑在操作层上方的墙体或柱子上。
操作工人进入风管内穿螺丝时必须将麻绳牢牢地系在身上。
为保险起见操作人员还应另系一条安全带，工作时将安全带戴铁钩的一头扣在风管的法兰眼里。
6.2.9进入管井内施工作业的操作人员必须是整体素质好的操作工人，工人每天进入管井施工前班组长必须对其进行口头的安全交底，讲明管井内施工的安全注意事项和防护措施。
审核人交底人接受交底人。
通风道安装安全技术交底模板
一、工程概况1. 工程名称：__________工程2. 施工单位：__________3. 施工部位：__________4. 交底时间：____年__月__日5. 交底人：__________二、安全技术交底内容1. 人员安全（1）施工人员必须具备相应的资格证书，熟悉通风道安装的相关知识。
（2）进入施工现场必须佩戴安全帽、安全带、防尘口罩等防护用品。
（3）严禁酒后作业、疲劳作业，确保施工人员身体健康。
2. 施工现场安全（1）施工现场应设置明显的安全警示标志，禁止无关人员进入施工区域。
（2）施工现场应保持整洁，不得堆放杂物，确保通道畅通。
（3）施工区域周边应设置安全防护栏，防止非施工人员误入。
3. 机械设备安全（1）机械设备在使用前应进行安全检查，确保设备完好、运行正常。
（2）机械设备操作人员必须经过专业培训，掌握设备操作规程。
（3）机械设备运行过程中，操作人员应密切注意设备运行状况，发现异常立即停机检查。
4. 通风道安装安全（1）通风道安装前，应检查现场预留孔洞位置、尺寸是否符合设计要求。
（2）通风管道材料应符合国家标准，不得使用不合格材料。
（3）通风管道安装过程中，应确保管道连接牢固，避免管道脱落、变形。
（4）安装过程中，注意通风管道与周围结构的距离，避免碰撞、损坏。
（5）安装完毕后，应对通风管道进行严密性试验，确保无泄漏。
5. 高处作业安全（1）高处作业人员必须佩戴安全带，安全带应系在可靠位置。
（2）高处作业平台应牢固可靠，防止人员坠落。
（3）高处作业时，应使用安全梯或安全绳，确保人员安全。
6. 火灾防范（1）施工现场应配备足够的消防器材，确保消防器材完好、有效。
（2）施工过程中，严禁使用明火，防止火灾发生。
（3）施工现场应保持良好的通风，防止有害气体积聚。
三、安全注意事项1. 施工过程中，应严格遵守国家有关安全生产的法律、法规和标准。
2. 施工人员应服从现场安全管理，不得擅自改变施工方案。
