电线及电缆截面的选择及计算
低压导线截面的选择，有关的文件只规定了最小截面，有的以变压器容量为依据，有的选择几种导线列表说明，在供电半径上则规定不超过。本文介绍一种简单公式作为导线选择和供电半径确定的依据，供电参考。
1 低压导线截面的选择
选择低压导线可用下式简单计算：
S=PL/CΔU％(1)
式中P——有功功率，kW；
L——输送距离，m；
C——电压损失系数。
系数C可选择：三相四线制供电且各相负荷均匀时，铜导线为85，铝导线为50；单相220V供电时，铜导线为14，铝导线为。
(1)确定ΔU％的建议。根据《供电营业规则》(以下简称《规则》)中关于电压质量标准的要求来求取。即：10kV及以下三相供电的用户受电端供电电压允许偏差为额定电压的±7％；对于380V则为407～354V；220V单相供电，为额定电压的＋5％，－10％，即231～198V。就是说只要末端电压不低于354V和198V就符合《规则》要求，而有的介绍ΔU％采用7％，笔者建议应予以纠正。
因此，在计算导线截面时，不应采用7％的电压损失系数，而应通过计算保证电压偏差不低于－7％(380V线路)和－10％（220V 线路），从而就可满足用户要求。
(2)确定ΔU％的计算公式。根据电压偏差计算公式，Δδ％
=(U2－U n)/U n×100，可改写为：Δδ=(U1－ΔU－U n)/U n，整理后得：
ΔU=U1－U n－Δδ．U n (2)
对于三相四线制用(2)式：ΔU=400－380－(－×380)=,所以ΔU％=ΔU/U1×100=400×100=；对于单相220V，ΔU=230－220－(－×220)=32V，所以ΔU％=ΔU/U1×100=32/230×100=。
低压导线截面计算公式
三相四线制：导线为铜线时，
S st=PL/85×=×10－3mm2(3)
导线为铝线时，
S sl=PL/50×=×10－3mm2(4)
对于单相220V：导线为铜线时，
S dt=PL/14×=×10－3mm2(5)
导线为铝线时，
S dl=PL/×=×10－3mm2(6)
式中下角标s、d、t、l分别表示三相、单相、铜、铝。所以只要知道了用电负荷kW和供电距离m，就可以方便地运用(3)～(6)式求出导线截面了。如果L用km，则去掉10－3。
需说明的几点
用公式计算出的截面是保证电压偏差要求的最小截面，实际选用一般是就近偏大一级。再者负荷是按集中考虑的，如果负荷分散，所求截面就留有了一定裕度。
考虑到机械强度的要求，选出的导线应有最小截面的限制，
一般情况主干线铝芯不小于35mm2，铜芯不小于25mm2；支线铝芯不小于25mm2，铜芯不小于16mm2。
计算出的导线截面，还应用最大允许载流量来校核。如果负荷电流超过了允许载流量，则应增大截面。为简单记忆，也可按铜线不大于7A/mm2，铝线不大于5A/mm2的电流密度来校核。
2 合理供电半径的确定
上面(3)～(6)式主要是满足末端电压偏差的要求，兼或考虑了经济性，下面则按电压偏差和经济性综合考虑截面选择和供电半径的确定。
当已知三相有功负荷时，则负荷电流I f=P/。如用经济电流密度j选择导线，则S=I f/。根据《规则》规定，农网三相供电的功率因数取，所以S=P/=P/=jmm2 (7)
三相供电时，铜线和铝线的最大合理供电半径计算公式：
L st=×85×j=1773/jm(8)
L sl=×50×j=1042/jm(9)
若为单相供电在已知P时，则S=I f/j=P/U n/j=j(按阻性负荷计)。按上法，令j=PL/CΔU％，从而求得：·
L=ΔU％/jm(10)
将前面求得的ΔU％代入(10)，同样可求出单相供电时，铜线和铝线最大合理供电半径计算公式如下。
L dt=×14×j=885/jm(11)
L dl=××j=525/jm (12)
选定经济截面后，其最大合理供电半径，三相都大于，单相基本为三四百米，因此单纯规定不大于，对于三相来说是“精力过剩”，对单相来说则“力不从心”。
“：
用允许电压损失来选择（校验）电线电缆的简便方法，在某一允许电压损失条件下，负荷越大，供电半径越小；反之，负荷越小，供电半径越大。负荷力矩=负荷*线路长度（单位：kw*m）。
一、电线电缆选用的一般原则
在选用电线电缆时，一般要注意电线电缆型号、规格 (导体截面)的选择。
⒈ 电线电缆型号的选择
选用电线电缆时，要考虑用途，敷设条件及安全性；例如，
根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；
根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；
根据安全性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。
⒉ 电线电缆规格的选择
确定电线电缆的使用规格 (导体截面)时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。
根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。若用户没有经验，则应征询有关专业单位或人士的意见。一般电线电缆规格的选用参见下表：
电线电缆规格选用参考表
导体截面
mm
2
铜芯聚氯乙烯
绝缘电缆
环境温度
25℃架空敷设
227 IEC
01(BV)
铜芯聚氯乙烯
绝缘电力电缆
环境温度
25℃直埋敷设
1 (3+1)
钢芯铝绞线
环境温度
30℃架空敷设
LGJ
允
许载流
量 A
容
量 kW
允
许载流
量 A
容
量 kW
允
许载流
量 A
容
量 kW
1710
2112
2816
437213821
648274727
1065366536
16915984479754 25120671106112469 35147821307515084 5018710515589195109 70230129195109242135 95282158230125295165 120324181260143335187 150371208300161393220 185423237335187450252 240390220540302 300435243630352说明： 1.同一规格铝芯导线载流量约为铜芯的倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。
2.本表计算容量是以三相380V、Cosφ＝为基准，若单相220V、Cosφ＝，容量则应×1/3。
3.当环境温度较高或采用明敷方式等，其安全载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2～3个规格。
4.本表聚氯乙烯绝缘电线按单根架空敷设方式计算，若为穿管或多根敷设，则应选用大2～3个规格。
5 以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。
二、电线电缆的使用特性
产品使用特性详见具体产品目录。
三、电线电缆的运输和保管
⒈ 运输中严禁从高处扔下电缆或装有电缆的电缆盘，特别是在较低温度时 (一般为5℃左右及以下),扔、摔电缆将有可能导致绝缘、护套开裂。
⒉ 尽可能避免在露天以裸露方式存放电缆，电缆盘不允许平放。
⒊ 吊装包装件时，严禁几盘同时吊装。在车辆、船舶等运输工具上，电缆盘要用合适方法加以固定，防止互相碰撞或翻倒，以防止机械损伤电缆。
⒋ 电缆严禁与酸、碱及矿物油类接触 ,要与这些有腐蚀性的物质隔离存放.贮存电缆的库房内不得有破坏绝缘及腐蚀金属的有害气体存在。
⒌ 电缆在保管期间，应定期滚动 (夏季3个月一次，其他季
节可酌情延期)。滚动时，将向下存放盘边滚翻朝上，以免底面受潮腐烂。存放时要经常注意电缆封头是否完好无损。
⒍ 电缆贮存期限以产品出厂期为限，一般不宜超过一年半，最长不超过二年。
四、电线电缆的安装与施工
电线电缆敷设安装的设计和施工应按 GB 50217-94《电力工程电缆设计规范》等有关规定进行，并采用必要的电缆附件(终端和接头)。供电系统运行质量、安全性和可靠性不仅与电线电缆本身质量有关，还与电缆附件和线路的施工质量有关。
通过对线路故障统计分析，由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多。因此要正确地选用电线电缆及配套附件，除按规范要求进行设计和施工外，还应注意如下几个方面的问题：
⒈ 电缆敷设安装应由有资格的专业单位或专业人员进行，不符合有关规范规定要求的施工和安装，有可能导致电缆系统不能正常运行。
⒉ 人力敷设电缆时，应统一指挥控制节奏，每隔～3米有一人肩扛电缆，边放边拉，慢慢施放。
⒊ 机械施放电缆时，一般采用专用电缆敷设机并配备必要牵引工具，牵引力大小适当、控制均匀，以免损坏电缆。
⒋ 施放电缆前，要检查电缆外观及封头是否完好无损，施放时注意电缆盘的旋转方向，不要压扁或刮伤电缆外护套，在冬季低
温时切勿以摔打方式来校直电缆，以免绝缘、护套开裂。
⒌ 敷设时电缆的弯曲半径要大于规定值。在电缆敷设安装前、后用 1000V兆欧表测量电缆各导体之间绝缘电阻是否正常，并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正，小规格(10mm 2 以下实芯导体)电缆还应测量导体是否通断。
⒍ 电缆如直埋敷设，要注意土壤条件，一般建筑物下电缆的埋设深度不小于米，较松软的或周边环境较复杂的，如耕地、建筑施工工地或道路等，要有一定的埋设深度～1米)，以防直埋电缆受到意外损害，必要时应竖立明显的标志。
问题的提出
电气设计中选择配电电缆时，通常是根据敷设条件确定电缆型号，然后再根据常用数据选出适合其载流量要求并满足电压损失及热稳定要求的电缆截面。用这种方法选出的截面，技术上是可靠的，工程投资也最低。但是，这种选择结果是否合理呢
我们知道，配电线路存在着电阻，它消耗浪费的电能是不可忽视的。为了节约电能，减少电路电能损耗，可以考虑适当加大线路截面，而加大截面势必造成工程初投资的提高，下面我将通过偿还年限回收方法对这个问题进行论述，以求得出最理想的截面选择方法，即通过经济技术比较来找出最佳经济效益的选择方案。
偿还年限经济技术分析法介绍
对工程经济效益的分析方法有很多种，如：
（1）偿还年限法；
（2）等年度费用法；
（3）现值比较法等。
偿还年限法是直接比较两个技术上可行的方案，在多长时间内可以通过其年运行费的节省，将多支出的投资收回来，它的目的就是找出最佳方案。
如果方案1的投资F1低于方案2的投资F2，而方案1的年运行费Y1高于方案2的年运行费Y2。这时就要正确权衡投资和年运行费两个方面的因素，即应计算选择投资高的方案的偿还年限N。
N=（F2-F1）/（Y1-Y2）年（3）
如果年值较小，如只有二、三年，则显然初投资高的方案经济。若N值较大，如十年左右，那就偿还年限太长，投资长期积压，初投资高的方案就不经济了。
因此，偿还年限法的关键在于合理地确定标准的偿还年限NH。一般我国的电力设计通常取5-6年。在方案比较时，把计算的偿还年限N与标准偿还年限NH作比较，若N=NH，则认为两个方案均可；若N
利用偿还年限法选择电缆截面
现以380V动力配电电缆为例，取一些典型情况进行计算。
设回路负荷P1、P2、P3、P4、P5的线路长度都为100m，计算电流（即线路长期通过的最大负荷电流）分别为、50A、100A、150A、
210A，根据敷设要求，选用YJV电力电缆沿桥架敷设。
第一步：按常规方法选择电缆截面。
查阅相关资料，按常规方法，即按发热条件选择电缆截面，并校验电压损失，其初选结果如表4所示。为了简化计算，此表中数据是取功率因数时计算得出的，实际上一般情况下用电设备的功率因数都低于。所以，实际的电压损失与计算值各有不同，但基本不影响对于截面的选择。
电缆参数初选结果表4
回路号
计算电
流（A）
电缆截
面（mm2）
载流量
（A）
电压损失
（△U％）
P13*25
P2503*1058
P31003*25105
P41503*50157
P52103*95245
上表中电缆截面是按发热条件选取的，所选截面均满足电压损失小于5%的要求。这种选择方案自然是技术上可靠，节省有色金属，初投资也是最低的。但是，因截面小而电阻较大，投入运行后，线路电阻年浪费电能较多，即年运行费用较高。那么，适当的增大截面是否能改善这种情况呢加大几级截面才最为经济合理呢
第二步：多种方案比较。
首先，对P1回路适当增加截面的几种方案进行比较：
方案1：按发热条件选截面，即3*。
方案2：按方案1再增大一级截面，即3*4 mm2。
接下来分别计算两种方案的投资与年运行费。为简化计算，仅比较其投资与年运行费的不同部分。就投资而言，因截面加大对电缆敷设，除电缆本身造价外，其它附加费用基本相同，故省去不计。年运行费用中的维护管理实际上也与电缆粗细无多大关系，可以忽略不计，折旧费也忽略不计，所以：
方案1的初投资F1=电缆单价*电缆长度=3500①元/km*km=350元。
方案2的初投资 F2=电缆单价*电缆长度=3800元/km*km=380元。
方案1的年电能损耗费D1=年电能消费量*电度单价=△Akwh*。
式中：△A=3*I2JS*R0*L*τ*10-3kwh
R0-线路单位长度电阻（=Ω/km）；
L-线路长度；
IJS-线路计算电流；
τ-年最大负荷小时数，这里取3000h（按8小时计算）。
于是：
D1=△A*=3****3000**10-3=37元
所以，方案1的年运行费Y1即是年电能损耗费37元。
按与上面相同的方法可求得方案2的年运行费（计算略）为
元。
显然，方案2投资高于方案1，但年运行费却低于方案1，其偿还年限N为：
N=（F2-F1）/（Y1-Y2）=（380-350）/（）=年
可见，偿还年限小于5年，说明方案2优于方案1，方案2的多余投资在3年左右就可通过节省运行费而回收。也就是说，人为增加一级截面是经济合理的。那么增大两或三级，甚至更多，其经济效果如何，是否更加经济下面作类似计算比较。
现在根据表5的结果，将方案3与方案2比较，方案3的投资高于方案2，但年运行费用少，其偿还年限为：
N’=（409-380）/（）=年
-------------------------------------------------------------------------------------------
①因近来铜价不稳定，所以这里采用的是2004年铜价未涨时的电缆价格。
显然，因偿还年限超过标准偿还年限5年，故投资高的方案是不合理的，即投资方案2优于方案3。
同样，方案4与方案3比较，方案4的偿还年限远远高于方案3的：
N’’=（499-409）/（26-21）=18年
P1回路电缆选择方案比较表5
回路号电缆截面
（mm2）
初投资
（元）
年运行费
13*35037
23*4380
33*640926
43*1049921
通过以上分析计算，最终可以确定方案2（即按发热条件选出截面之后，再人为加大一级）是该回路选择截面的最佳方案。对其它P2-P5线路经过上述计算方法均可以得出同样结论，这里不再一一赘述。
因此，我认为在选择电缆截面时，按发热条件选出后，再人为加大一级，从经济学的角度看是明显有效益的；从技术角度看，增大电缆截面，线路压降减小，从而提高了供电质量，而且截面的增大也为系统的增容创造了有利的条件。但是，当负荷电流较小（IJS<5A）时，通过计算可以发现：没有必要再加大截面。因为负荷电流较小，所产生的线路损耗也较小，增大截面而多投资的部分，需要5年以上才能回收，故此时只需按发热条件选择即可。
总结
按投资年限法选择电缆截面
首先，按发热条件选出允许截面，然后再按投资年限法选择截面（一般是加大一级）。当负荷计算电流小于5A时就不必加大截面了。当然，电压损失仍要计算，如损失超过允许的5%时，尚应增大截
面。
线路长短与偿还年限无关
前面计算过程中为简化计算而把电缆长度均设为100m，实际上，线路长度对比较结果是没有影响的，下面把偿还年限公式展开：N=[α2 *L/3*I2JS *R10*L*τ*d*10-3]-[ α1 *L/3*I2JS *R20*L*τ*d*10-3]
其中：
α1、α2-电缆单价（元/km）；
L-线路长度（km）；
R10、R20-两种电缆单位长度电阻（Ω/km）；
d-电度单价（元/kwh）。
公式的分母、分子都有线路长度L，显然可以消掉。因此，偿还年限的计算结果与电缆长度无关。这一点很有意义，因为无论线路长短，都可以用该方法选择电缆导线的截面。
经济效益受市场价格波动的影响
经济效益与电价成正比、经济效益与铜价成反比。
从前面的分析过程中，不难看出：电价越高偿还年限越短，也就是节能后的经济效益越明显。而铜价越高偿还年限越长，也就是铜价上涨后，放大截面的经济效益会下降。
作者简介：何忠 1985年毕业于东北重型机械学院电气自动化专业高级工程师
第四节电缆及架空导线截面选
为了保证导线在运行中有足够的机械过载能力，要求导线的截面积不能太小。因为导线截面积越小，其机械过载能力也越小，所以在规程中对上述不同等级的线路和不同材料的 选择架空线的导线截面，机械强度是重要的重要条件之一。当线路通过居民区，横跨越铁路、公路时，最小允许截面应放大，第1和第Ⅱ类线路采用铜线截面为16mm2 ，铝线截面为35mm2。
导线常用的材料是铜、铜锡合金(青铜)、铝、铝合金及钢。 铜导电性能好，抗腐蚀能力强，容易焊接，但铜线的价格高；铝线的最大缺点是机械强度低，允许应力小，为了加强铝线的机械强度，往往采用绞线，有时用抗张强度为1200N ／mm2的钢作为芯线，铝线绞在钢芯外面，作导电主体，这种线称为钢芯铝绞线。 常用字母代号表示不同材料的导线，铜导线（T），铝导线（L），钢线（G）。铜绞线（TJ），铝绞线（LJ），钢芯铝绞线（LGJ）。 电缆有导电和绝缘层两部分组成，电缆线路的结构问题实际上就是电缆的敷设方法。电缆户外敷设有三种类型：
直接埋地(图3—20)、电缆沟敷设和混凝土管敷设方法，后者用于有受到外界承重容易损伤的场所。 一、导线截面的选择 导线截面的选择，即根据实际工况给出满足技术与经济条件的电线或电缆截面。 导线选择的内容可概括为两方面： 1．确定供电网络结构，导线型号、使用环境和敷设方式； 2．选择确定导线截面实际截面大小。 从导线安全运行的角度出发，至少应考虑满足两个基本的要求：架空线路的承受机械强度的能力和导线发热最高允许工作温度。承受机械强度能力决定了导线的最小允许截面，参见表3—2。此外，还要校验线路电压损失大小，即按电压损失要求选择截面法及依据初投资与年运行费综合经济方案比较和经济电流密度法选导线截面等。 1．依据发热选择导线截面 导线传输一定负荷时，其电流通过线路电阻，耗能使导线温度升高，会导致绝缘老化和机械强度降低。因此，各类导线通常都规定其允许长期工作的最高温度。当周围介质温度一定时，某一截面的导线必然有其最大允许电流，这一电流(载流量)通常是由导线生产厂家列表给出，以备查用；附表2－1~2－4及附表6-3列出部分导线允许载流量。 依据发热要求，截面为S的导线，在实际介质温度下的载流量必须满足：
高压电缆截面选择计算书
技术资料 电缆截面选择计算 计算：黄永青 2005年7月28日 1.计算条件 A.环境温度：40℃。 B.敷设方式： ●穿金属管敷设； ●金属桥架敷设； ●地沟敷设； ●穿塑料管敷设。 C.使用导线：铜导体电力电缆 ●6~10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。 ●380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。 2.导线截面选择原则 2.1导线的载流量 1）载流量的校正 A.温度校正
K1=√（θn－θa）/（θn－θc） 式中：θn：导线线芯允许最高工作温度，℃； XLPE绝缘电缆为90℃，PVC绝缘电缆为70℃。 θa：敷设处的环境温度，℃； θc：已知载流量数据的对应温度，℃。 2）敷设方式的校正 国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2=0.7 3）载流量的校正系数 K=K1×K2 2.2电力电缆载流量表 表1 6~10kV XLPE绝缘铜芯电力电缆载流量表
表2 0.6/1kV PVC绝缘电力电缆载流量表 表3 0.6/1kV XLPE绝缘电力电缆载流量表
2.3短路保护协调 1）6~10kV回路电力电缆短路保护协调 S≥I×√t×102/C 式中：S：电缆截面，mm2； I：短路电流周期分量有效值，A； t：短路切除时间，秒。 C：电动机馈线C=15320；其他馈线C=13666 2）380V低压回路电力电缆短路保护协调 ●配电线路的短路保护协调 S≥I×√t/K 式中：S：电缆截面，mm2； I：短路电流有效值（均方根值），A； t：短路电流持续作用时间，秒。 K：PVC绝缘电缆K=115；XLPE绝缘电缆K=143 ●380V电动机回路短路保护协调 电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。
工程电线电缆种类及选型计算
工程电线电缆种类及选型计算 广义的电线电缆亦简称为电缆。狭义的电缆是指绝缘电缆。它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。电缆亦可有附加的没有绝缘的导体。 我国的电线电缆产品按其用途分成下列五大类： 1.裸电线； 2.绕组线； 3.电力电缆； 4.通信电缆和通信光缆； 5.电气装备用电线电缆。 电线电缆的基本结构：
1.导体：传导电流的物体,电线电缆的规格都以导体的截面表示。 2.绝缘：外层绝缘材料按其耐受电压程度。 电(线)缆工作电流计算公式： 单相 I=P÷(U×cosΦ) P-功率(W)；U-电压(220V)；cosΦ-功率因素(0.8)；I-相线电流(A)。 三相 I=P÷(U×1.732×cosΦ) P-功率(W)；U-电压(380V)；cosΦ-功率因素(0.8)；I-相线电流(A)。 一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。 在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电
路中，每1KW功率的电流在2A左右。 也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。 但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。 电缆允许的安全工作电流口诀： 十下五（十以下乘以五）。 百上二（百以上乘以二）。 二五三五四三界（二五乘以四,三五乘以三）。 七零九五两倍半（七零和九五线都乘以二点五）。 穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）。 铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）。 裸线加一半（在原已算好的安全电流数基础上再加一半）。 电线电缆规格型号说明：
输电导线截面的选择
输电导线截面的选择 本节课主要讲述选择导线截面的一般原则、选择条件。按长时允许电流选择导线截面；按允许电压损失选择导线截面；按经济电流密度选择导线截面；按机械强度选择导线截面；按短路时的热稳定条件选择导线截面及按启动条件校验导线截面等知识。 一、输电导线型号的选择 选择依据：输电导线所处的电压等级和适用场所。 二、选择导线截面的条件 1.选择导线截面的一般原则。 1）按长时允许电流选择。 2）按允许电压损失选择。 3）按经济电流密度选择。 4）按机械强度选择。 5）按短路时的热稳定性的条件选择。 2.各种导线截面的选择条件。 1）高压架空线路 不必考虑短路时的热稳定性。 2）高压电缆 不考虑机械强度。 必须考虑短路时的热稳定性。 3）低压导线和电缆 对裸导线不校验短路时的热稳定性。 但对于干线电缆，不必校验其机械强度。 在选择各种导线的截面时，应在其诸多的选择条件中，确定一个有可能选择出最大截面的条件。首先选其截面，其后在按其条件校验，这样可使选择计算简便，避免返工。 三、按长时允许电流选择导线截面 K so I p ≥I ca 0Q Q Q Q K p p SO --= 或查表7-13 查表7-12 wn N N de ca U P K I ?cos 3103 ?∑= 四、按允许电压损失选择导线截面 1.电压损失的计算 电压损失是线路始、未两端电压的算术差值。 1）线路的电压损失计算 （1）线路负荷电压损失的计算（图7-14） 相电压损失 ??sin cos IX IR U +=? 三相对称线路线电压损失：)sin cos (3??X R I U w +=?△U w =)sin x cos r (IL 300?+? N w U QX PR U QX PR U +≈+=? N w U PR IR U ==??cos 3 )(Pr 00Qx U L U N w +=? 忽略电抗时：
常用电缆种类及选型计算方法
电缆种类及选型计算 电缆种类及选型计算 一、电缆的定义及分类 广义的电线电缆亦简称为电缆。狭义的电缆是指绝缘电缆。它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。电缆亦可有附加的没有绝缘的导体。 我国的电线电缆产品按其用途分成下列五大类： 1.裸电线 2.绕组线 3.电力电缆 4.通信电缆和通信光缆 5.电气装备用电线电缆 电线电缆的基本结构： 1.导体传导电流的物体,电线电缆的规格都以导体的截面表示 2.绝缘外层绝缘材料按其耐受电压程度 二、工作电流及计算 电(线)缆工作电流计算公式： 单相 I=P÷(U×cosΦ)
P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A) 三相 I=P÷(U×1.732×cosΦ) P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A) 一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。 在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW 功率的电流在2A左右。 也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。 但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。 电缆允许的安全工作电流口诀： 十下五（十以下乘以五） 百上二（百以上乘以二） 二五三五四三界（二五乘以四,三五乘以三） 七零九五两倍半（七零和九五线都乘以二点五） 穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九） 铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,
3导线的种类和截面的选择
第四章低压绝缘布线 三、导线的种类和截面的选择 1、导线种类 室内配线均采用绝缘导线 按股数分：单股按材料分：铜线 铝线 橡皮绝缘线 按绝缘材料分： 聚氯乙烯塑料线 表格3—1
一般情况：干燥房屋，采用塑料线 潮湿地方，采用橡皮绝缘线 有电动机的房屋，采用橡皮绝缘线，靠近地面宜用塑料管。 2、导线截面的选择 选择的原则：同时满足允许载流量（发热条件），机械强度、允许电压损失等条件。 一般是先按其中一个条件选择，再以其它几个条件校验，选出截面最大的一个即可。其值不应低于下面表格3—2所列数值。 例如：Ⅰ、线路短，负载电流大，可先按允许载流量（发热条件）选择。 Ⅱ、线路长，可先按允许电压损失条件选择 Ⅲ、负载小，线路又不长，可先按机械强度条件选择 Ⅳ、动力线路可先按允许载流量（发热条件）选择，因为这样选出的截面最大。 注意： ①允许载流量（发热条件）：表3—3～3—5列出了不同敷设时的要求。 ②机械强度要求：导线截面不应小于表格3—2中的数值。 ③允许电压损失：自配电变压器二次侧出口至线路末端（不包括接户线）的允 许电压降不应大于额定电压(220、380V)的的5%（农村的7%） 表格3—2
表格3—3 注：
★导线线芯最高允许的工作温度：+650C ★周围环境温度：+250C 表格3—4 注意： ★导线线芯最高允许的工作温度：+650C ★周围环境温度：+250C
表格3—5 注意： ★导线线芯最高允许的工作温度：+650C ★周围环境温度：+250C
(1) 220V 照明线路 ① 照明线路（包括接户线和进户线）应使用额定电压不低于250V 的绝缘线 ② 导线截面按机械强度和允许载流量（即发热条件）进行选择。（负荷小： 按机械强度选择；负荷大：按允许载流量进行选择） 例题： 某用户有一条供给10间房用电的220V 照明线路，每间房内平均有40W 灯泡两个，做饭用30W 的吹风机5台，电风扇共5台（每台50W ），电视机共4台（每台60W ），院内还有100W 公用照明灯泡一个。线路采用铝 芯塑料线明线敷设，环境温度250，试选择导线截面。 解：按全部负荷计算工作电流 A U p I i 7220 1540 22010046055053010240==+?+?+?+??= = ∑工 查表3--3：1.5mm 2铝芯塑料线 I 允=18A 且 I 工﹤I 允 查表3—2 满足机械强度的要求 故选用1.5mm 2 线聚氯乙烯铝芯塑料线。 (2) 380/220V 动力线路 ① 动力线路应使用额定电压不低于500V 的绝缘线 ② 导线截面先按允许载流量（发热条件）进行选择，然后按机械强度和允 许电压损失进行校验。 ③ 对380V 的电动机可用下面表格3—6估算。 表格3—6
导线截面积的选择
导线截面积的选择 导线面积与电流的关系，选择多少平方的导线？ 电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大.同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关.具体能通过多大的电流,一般<<电工手册>>中都可查到.运算的公式是:允许通过的电流=(电压*导线横截面积)/(导线电阻率*导线的长度) 导线的安全载流量跟它的材质有关，你要知道精确就必须查表。如果大概的话可以这们估算：铜导线，10平方以下的6-7A/平方。 10到20平方 4-5A/平方。 20到50平方 3-4A/平方. 50平方到350平方1-2A/平方如果把各种材料制成长1米、横截面积1平方毫米的导线，在20℃时测量它们的电阻（称为这种材料的电阻率）并进行比较，则银的电阻率最小，其次是按铜、铝、钨、铁、锰铜、镍铬合金的顺序，电阻率依次增大。铝导线的电阻率是铜导线的1.5倍多,它的电阻率p=0.0294Ωmm2/m,铜的电阻率p=0.01851 Ω?mm2/m,电阻率随温度变化会有一些差异。导线截面积与电流的关系一般铜线安全计算方法是： 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 。 6平方毫米铜电源线的安全载流量－－48A 。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 。 25平方毫米铜电源线的安全载流量－－120A。如果是铝线，线径要取铜线的1.5-2倍。如果铜线电流小于28A，按每平方毫米10A来取肯定安全。如果铜线电流大于120A，按每平方毫米
5A来取。导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。 10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。下面是铜线在不同温度下的线径和所能承受的最大电流表格。
电缆选型计算
电缆选择计算（参考土木工程施工手册） 箱式变压器至1号竖井1级配电箱电缆选择计算. 查负荷机具表使用设备容量如下： 空压机二台：P a =180KW 轴流式通风机两台：P b =56KW 抓斗一台：P c =26KW 砼搅拌机400L ：P d =5.5KW 砼喷射机: P e =8KW 施工机械风镐: P f =74KW 浆液搅拌设备: P g =30KW 污水泵: P h =33KW 直流电焊机：P i =104KW 交流电焊机：P g =115.8KW 维修设备: P i =30KW 隧道照明: P 4=15KA 根据施工现场用电划分： ??? ? ??+++=∑∑∑∑44332211P K P K P K cos P K 05.1P ? KW P P P P P P P P h g f e d c b a 452P 1=+++++++=∑ KW P P i 8.219P g 2=+=∑ KW 5341508.2196.075.04526.005.1P P K P K P K cos P K 05.1P 44332211=?? ? ??++?+?=???? ??+++=∑∑∑∑?
变电箱体选型为P=800KVA 按照允许电流选择，按公式计算： A 1081732 .175.038.0534 3cos =??= = ? U P I A 1620732 .175.038.0800 3cos =??== ? U P I 总 电缆按有可能出现的最大负荷为4掌子面同期施工，选择电缆。所以必须考虑有一定的余量，根据上述负荷计算电流和施工中期负荷增加的可能。查电缆载流表得知应选择： 现场从变电箱体引出5台1级配电箱将电缆载流均分324A 橡皮绝缘电力电缆选择95 21853?+?：载流370A 电压降计算： 根据公式：s C M S ?=∑ 式中 S-配电线路电压损失的百分数； M-导线长乘有功功率（KW*m ） S-导线截面（mm 2） C-常熟：三相四线时，铜线77 根据实际测量，箱式变压器至各1级配电箱最远电气最远距离50米。 将各字母数值代入公式：% 8.1185 7750534s C M S =??= ?=∑ 根据计算得知：计算结果小于8%（混合电路）符合规范要求。
35KV及以上线路导线截面的选择
35KV 及以上线路导线截面的选择 对于35KV 及以上线路，线路导线截面主要按经济电流密度选择，利用发热条件加以校验，机械强度一般都能满足，而电压损耗不是决定性条件。 （一）按经济电流密度选择导线截面 S= IFM/J （MM2） IFM=PM/√3UECOS φ IFM――线路最大负荷电流(A) PM-－线路最大负荷功率（KW ） UE-－线路额定电压（KV ） COS φ――负荷功率因素 J-－经济电流密度(A/MM2) 经济电流密度 导线材料 最大负荷利用小时数 3000以下 3000-5000 5000以上 铝 1.65 1.15 0.90 铜 3.00 2.25 1.75 （二）、根据发热条件即：“允许电流”效验导线截面。 允许电流（安全电流）—使导线温度不超过允许温度（70℃），导线能够通过的最大电流，用IY 表示。 注：裸导线的最高允许温度为70℃ 绝缘导线的最高允许温度一般为55℃ 如果导线中通过的电流，小于等于相应环境温度下的允许电流，导线的温度就不超过70℃，反之导线的温度就可能超过70℃，且电流越大导线温度越高，至使导线接头处、导线与电器连接处，温度更高，甚至把导线烧红、烧断，造成事故或灾害。 允许电流是指某一环境温度下的允许电流，附表中所列的是标准温度（25℃）下的允许电流，它乘以允许电流校正系数K ，就是相应温度下的允许电流，即IY(相应)= IBY(标准)×K 根据允许电流选择导线截面时，导线允许电流IY 必须满足下列条件： IY≥IFM 即：新选择导线的允许电流一定大于等于线路的最大负荷电流IFM ， 裸铜线、裸铝线及铜芯铝线的持续容许电流 附表 (空气温度为+25℃，导线温度为+70℃) 导线额定截面（mm2) 导线型号 TJ LJ LGJ LGJQ LGJJ 屋内 露天 露天
电线电缆种类及选型计算
电线电缆种类及选型计算！ 广义的电线电缆亦简称为电缆。狭义的电缆是指绝缘电缆。它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。电缆亦可有附加的没有绝缘的导体。 我国的电线电缆产品按其用途分成下列五大类： 1.裸电线； 2.绕组线； 3.电力电缆； 4.通信电缆和通信光缆； 5.电气装备用电线电缆。 电线电缆的基本结构： 1.导体：传导电流的物体,电线电缆的规格都以导体的截面表示。 2.绝缘：外层绝缘材料按其耐受电压程度。
电(线)缆工作电流计算公式： 单相 I=P÷(U×cosΦ) P-功率(W)；U-电压(220V)；cosΦ-功率因素(0.8)；I-相线电流(A)。 三相 I=P÷(U×1.732×cosΦ) P-功率(W)； U-电压(380V)； cosΦ-功率因素(0.8)； I-相线电流(A)。 一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。 也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。 但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀： 十下五（十以下乘以五）。 百上二（百以上乘以二）。 二五三五四三界（二五乘以四,三五乘以三）。 七零九五两倍半（七零和九五线都乘以二点五）。 穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）。 铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）。 裸线加一半（在原已算好的安全电流数基础上再加一半）。
高压电缆截面选择计算书
电缆截面选择计算 1.计算条件 A.环境温度：40℃。 B.敷设方式： 穿金属管敷设； 金属桥架敷设； 地沟敷设； 穿塑料管敷设。 C.使用导线：铜导体电力电缆 6~10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。 380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。 2.导线截面选择原则 导线的载流量 1）载流量的校正 A.温度校正 K1=√（θn－θa）/（θn－θc）式中：θn：导线线芯允许最高工作温度，℃； XLPE绝缘电缆为90℃，PVC绝缘电缆为70℃。 θa：敷设处的环境温度，℃； θc：已知载流量数据的对应温度，℃。 2）敷设方式的校正
国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2= 3）载流量的校正系数 K=K1×K2 电力电缆载流量表 表1 6~10kV XLPE绝缘铜芯电力电缆载流量表 表2 1kV PVC绝缘电力电缆载流量表
3×50mm2115813×300mm2375263表3 1kV XLPE绝缘电力电缆载流量表 电缆规格 空气中 40℃（A）电缆桥架中 40℃（A） 电缆规格 空气中 40℃（A 电缆桥架 中40℃（A） 3×4mm233233×70mm2176123 3×6mm241293×95mm2213149 3×10mm257403×120mm2246172 3×16mm276533×150mm2279195 3×25mm298683×185mm2319223 3×35mm2119833×240mm2374262 3×50mm21431003×300mm2426298 短路保护协调 1）6~10kV回路电力电缆短路保护协调 S≥I×√t×102/C 式中：S：电缆截面，mm2； I：短路电流周期分量有效值，A； t：短路切除时间，秒。 C：电动机馈线C=15320；其他馈线C=13666 2）380V低压回路电力电缆短路保护协调 配电线路的短路保护协调 S≥I×√t/K
电缆截面选择的注意事项(改).
关于电缆截面选择的注意事项 摘要：本文结合建筑电气设计的实践经验，详细探讨配电设计中对于低压电缆截面选择遇见的设计问题，并提出相应措施，以供类似工程的电气设计参考。 前言：据《低压配电设计规范》GB50054-2011第3.2.2条规定，选择导体截面，应符合1 按敷设方式及环境条件确定的导体载流量，不应小于计算电流； 2 导体应满足线路保护的要求；笔者根据自已多年工作实践中遇到的几个容易忽视的问题，谈谈以下自已的看法并对这些问题加以分析。 1、不同工作温度的电缆，电线共用电缆槽盒内敷设时导体截流量的降低系数的适用问题 实际工程中我们经常利用金属线槽作为电缆，电线的主要敷设方式，有的设计人员把低压电力电缆，电线共用金属线槽多回路成束敷设，然后把电缆、电线沿线槽敷设时初始载流量允许值乘以《民用建筑电气设计规范》JGJ 16-2008表7．4．4-1 多回路或多根多芯电缆成束敷设的校正系数，作为各回路的电缆，电线设计载流量。笔者认为这种载流量计算方法并不能符合《布线系统载流量》GB/T 16895.15-2002第523.4条“电缆束的降低系数适用于具有相同最高运行温度的绝缘导体或电缆束，含有不同允许最高运行温度的绝缘导体或电缆束，束中所有绝缘导体或电缆的载流量应根据其中允许最高运行温度最低的那根电缆的温度来选择，并用适当的电缆束降低系数来校正”这一规定。
例如BV导线或VV电缆与YJV电缆共用线槽敷设时，BV导线或VV电缆的最高运行温度为70度，而YJV电缆的最高运行温度为90度，那么YJV电缆的初始载流量应按最高运行温度70度时的载流量选取，然后再乘以“多回路或多根多芯电缆成束敷设的校正系数”。比如《建筑电气常用数据》04DX101-1图集6-6页查得YJV-4*35+1*16电缆单回路敷设在线槽内，环境温度35度时的载流量为122A，由于YJV电缆与BV或VV电缆共用线槽成电缆束敷设，所以YJV-4*35+1*16电缆载流量由04DX101-1图集6-9页查得仅为93A，即工作温度70时YJV电缆载流量仅为90度工作温度时的载流量的75%,导致了未能充分利用YJV电缆截面。 《布线系统载流量》GB/T 16895.15-2002表52-B2注释1)“表52-C1至52-C4的敷设方法B1和B2给出的载流量值仅指单回路而言，当在电缆槽盒内敷设多回路时，不论槽盒内有无隔板，表52-E1中的电缆束降低系数都是适用的”。由此条文可以得知，当YJV电缆与BV电线、VV电缆共用线槽敷设时，不论线槽内有无隔板分隔电缆与电线回路，YJV电缆应按允许最高运行温度70度时的载流量来选择，并用适当的电缆束降低系数来校正载流量。 2、沿电缆槽盒内敷设的电缆束含有不同导体截面的绝缘导体或 电缆时，应沿不同金属线槽敷设，以免小截面电缆过负荷 大多设计人员习惯将同一路径不同大小截面的电缆共用金属线槽成束敷设，并以电缆的初始载流量乘以“多回路或多根多芯电缆成束敷设的校正系数”，这种计算方式同样不符合《布线系
电线及电缆截面的选择及计算要点
低压导线截面的选择，有关的文件只规定了最小截面，有的以变压器容量为依据，有的选择几种导线列表说明，在供电半径上则规定不超过0.5km。本文介绍一种简单公式作为导线选择和供电半径确定的依据，供电参考。 1低压导线截面的选择 1.1选择低压导线可用下式简单计算： S=PL/CΔU％(1) 式中P——有功功率，kW； L——输送距离，m； C——电压损失系数。 系数C可选择：三相四线制供电且各相负荷均匀时，铜导线为85，铝导线为50；单相220V供电时，铜导线为14，铝导线为8.3。 (1)确定ΔU％的建议。根据《供电营业规则》(以下简称《规则》)中关于电压质量标准的要求来求取。即：10kV及以下三相供电的用户受电端供电电压允许偏差为额定电压的±7％；对于380V则为407～354V；220V单相供电，为额定电压的＋5％，－10％，即231～198V。就是说只要末端电压不低于354V和198V就符合《规则》要求，而有的介绍ΔU％采用7％，笔者建议应予以纠正。 因此，在计算导线截面时，不应采用7％的电压损失系数，而应通过计算保证电压偏差不低于－7％(380V线路)和－10％（220V线路），从而就可满足用户要求。 (2)确定ΔU％的计算公式。根据电压偏差计算公式，Δδ％=(U2
－U n)/U n×100，可改写为：Δδ=(U1－ΔU－U n)/U n，整理后得： ΔU=U1－U n－Δδ．U n (2) 对于三相四线制用(2)式：ΔU=400－380－(－0.07×380)=46.6V,所以ΔU％=ΔU/U1×100=46.6/400×100=11.65；对于单相220V，ΔU=230－220－(－0.1×220)=32V，所以ΔU％ =ΔU/U1×100=32/230×100=13.91。 1.2低压导线截面计算公式 1.2.1三相四线制：导线为铜线时， S st=PL/85×11.65=1.01PL×10－3mm2(3) 导线为铝线时， S sl=PL/50×11.65=1.72PL×10－3mm2(4) 1.2.2对于单相220V：导线为铜线时， S dt=PL/14×13.91=5.14PL×10－3mm2(5) 导线为铝线时， S dl=PL/8.3×13.91=8.66PL×10－3mm2(6) 式中下角标s、d、t、l分别表示三相、单相、铜、铝。所以只要知道了用电负荷kW和供电距离m，就可以方便地运用(3)～(6)式求出导线截面了。如果L用km，则去掉10－3。 1.5需说明的几点 1.5.1用公式计算出的截面是保证电压偏差要求的最小截面，实际选用一般是就近偏大一级。再者负荷是按集中考虑的，如果负荷分散，所求截面就留有了一定裕度。
110kV电缆选型及截面选择
1.电缆选型 绝缘材料 考虑电缆线路安全以及施工管理方便，并考虑以往的运行维护经验、电缆选用交联聚乙烯电缆。 交联聚乙烯电力电缆具有较好的电性能和物理性能，耐热性能好、软化点高、热变形小，有优异的热稳定性和老化稳定性；随着制造技术的不断完善，如采用聚乙烯高纯净化、导体屏蔽、绝缘层、绝缘屏蔽三层同时共挤、干式硬化法，加上防水的纵向防水层，护套选用了具有防水性能良好的聚乙烯护套，表面有导电石墨涂层等措施对于防止早期的电缆由于绝缘气隙、杂质、水分等产生的水树生长起了良好的作用。同时XLPE电缆可耐小半径弯曲，重量轻、安装简便、安全可靠、与充油电缆相比，其接续与终端处理也比较容易。因此安装费用也较低廉，从安全及环境保护来看，交联聚乙烯绝缘没有油料渗漏，以及防暴性能较好的优点。 因此考虑到电缆线路的安全及施工，运行维护方便，并结合以往电缆线路的运行经验，本工程电缆选用交联聚乙烯绝缘电缆，绝缘标称厚度16.5mm。 金属护套 电缆的防水构造以铅包或皱纹铝包效果最好，铅套电缆的优点是柔软，弯曲性能、密封性和耐腐蚀性好，便于敷设，也便于电缆附件的安装，适用于防水、防潮以及防腐蚀性要求较高的场合。皱纹铝包的优点是机械强度高。铝包与皱纹铝包相比较，相同截面情况下铅套的电缆外经小，耐腐蚀性好，同时铅套对施工有利，缺点是电缆单位自重较重。根据福州局已有电缆工程运行情况及本工程的特点，推存采用化学稳定性好的铅包电缆。 外护套 规程规定在潮湿、含化学腐蚀环境或易受谁浸泡的电缆，金属护套上尚应有挤塑外套，以保护金属护套免受腐蚀。目前常用的电缆挤塑外护套材料有聚乙烯（PE）或聚氯乙烯（PVC）。 聚氯乙烯耐环境应力开裂性能比聚乙烯好，且在燃烧时分解的氯气有助于阻燃，故一般多采用聚氯乙烯，但聚氯乙烯对化学腐蚀的耐受性能不及聚乙烯，
如何正确选择导线截面
如何正确选择导线截面 一、按允许载流量选择 I AL ＞I CA 其中I CA 为线路的计算电流，I AL 导线的允许载流量。 对I AL 的选择： 1、对降压变压器的高压侧导线，取一次侧额定值； 2、电容器线的引入线，因有涌流的情况，选择1.35倍; 对中性线的选择： 1、一般要求：S 0＞S Φ； 2、对三次谐波电流突出的线路，S 0﹥﹦S Φ 对保护线的选择： GB50054-1995规定，S Φ＜＝16MM 2，S PE ﹦16 MM 2 16MM 2＜＝S Φ＜＝35MM 2，S PE ﹥16 MM 2 S Φ﹥＝16MM 2，S PE ﹦0.5* S Φ 二、按允许电压损失选择导线和截面 步骤为： 1、取导线或电缆的电抗平均值，6-10KV 架空线取0.35Ω/KM,35KV 以上取0.4Ω/KM;低压线路取0.3Ω/KM,穿管及电缆线路取0.08Ω/KM 。求出无功负荷在电抗上引起的电压损失。 △U X =21 010n i i i x q l U n =∑
2、根据△U R=△U AL-△U X= 5-△U X 计算出当前负荷在线路上的有功电压损 失。 由21010n R i i i r U p l U n ==∑，推出1 210% n i i i N R p l S rU U ==∑求出导线的截面积。 其中： r 为导线的电导率，铜取0.053KM /ΩMM 2,铝取0.0320.053KM /ΩMM 2. 3、根据算出的截面积S ，查出r0和x0，即单位长度的导线的电阻和电抗值。计算线路的电压损失，与允许电压损失进行比较，看是否满足要求。 例：某厂从总降压变压器架设一条10KV 的架空线向车间1和车间2供电，各车间负荷及长度如图。已知导线采用铝绞线，全长截面相同，线间几何距离为1M ，允许电压损失为5%，环境温度为25度，按允许电压损失选择电线截面并校验。 0 3KM 1 1.5KM 2 800+J560 500+J200 KVA KVA 解:1、根据允许电压损失选择导线截面积

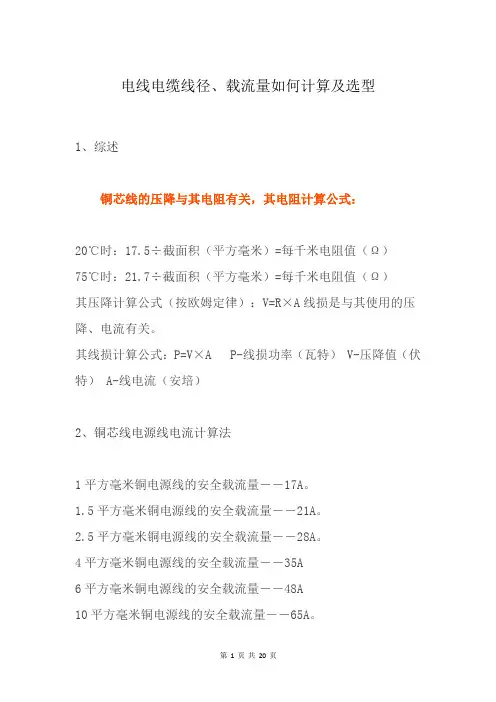

电线电缆线径、载流量如何计算及选型
