一体化读卡器简易操作说明书(WG26)
一体化远距离读卡器说明书
远距离读卡器说明书此说明书将指导您如何使用读卡器。
请在使用读卡器前，仔细阅读此说明书。
一、产品概述随着社会现代化进程的不断推进，人们不断追求高品质生活，汽车已逐步成为人们出行的交通工具。
车辆的迅猛发展给传统的手动刷卡停车场管理系统也带了巨大压力。
上、下班高峰期排队等候刷卡、上坡车道停车刷卡、雨雪天气伸手刷卡等有诸多不便。
科技的发展，先进技术的应用，也更好的解决了传统产品的不足。
远距离不停车自动感应产品的诞生，以便捷、减排、省时、节油等传统产品无法比拟的优势，将全面取代传统式手工刷卡的停车场系统。
因停车场系统应用的特殊性，并不是任何一款远距离读卡设备都能发挥应有的功能，在实际应用中信号能否穿透汽车隔热膜、相临车道信号干扰、跟车信号干扰、微波辐射危害、信号衰减、电磁兼容等关键技术成为产品稳定性的重要因素。
我公司生产的定向远距离读卡器利用红外和微波同步通讯技术，充分考虑产品在停车场系统和ETC系统应用的特点，是国内目前唯一能解决准确定位和互相干扰的远距离读卡设备。
二、产品性能三、系统原理该款远距离定向读卡器结合了红外与射频通讯特点，互补两个不同频率通道的工作优势，相互进行信息传递。
射频是一个无方向的电磁波，难以准确定向，但通讯速度快；而红外具有严格的角度定位，但通讯速度慢；在停车场实际应用中选用某一个通道通讯难以达到理想的使用要求。
原理：读卡器发射60度红外扫描信号，红外信号是经过加密的数据，包含了唤醒编码、机器编码信息；当休眠中的远距离卡进入读卡器发送的红外信号范围时，立即被唤醒工作，发射射频电磁波发送远距离卡内码，在发送卡内码的同时也将读卡器机器码附带传递给读卡器；读卡器接收到卡号后对首先对机器码验证，与该机身码相符的为有效卡直接上传给上位机，与该机器码不符的直接删除，避免了临近车道和跟车的串号干扰。
四 、产品特点⑪穿透性：可穿透任何金属汽车防爆膜，远距离卡放置到车内，无需摇窗户可自动识别感应； ⑫方向性：采用红外定位射频传输双通道模式方式工作，具有严格的方向性和稳定性，读卡区60度以外绝不读卡。
读卡器使用说明

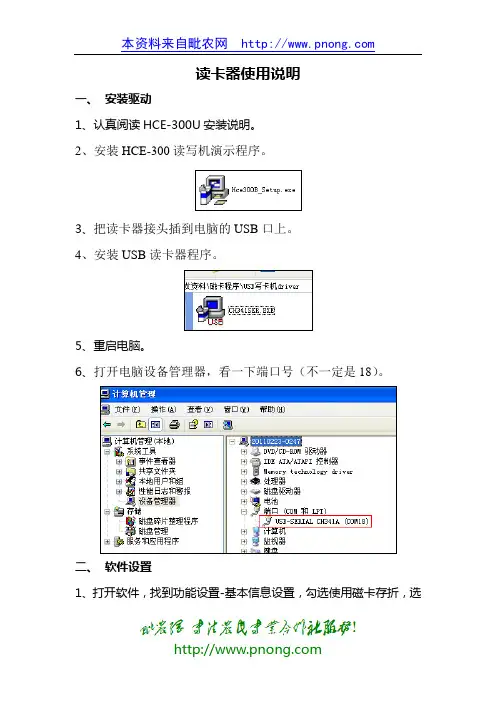

读卡器使用说明
一、安装驱动
1、认真阅读HCE-300U安装说明。
2、安装HCE-300读写机演示程序。
3、把读卡器接头插到电脑的USB口上。
4、安装USB读卡器程序。
5、重启电脑。
6、打开电脑设备管理器，看一下端口号（不一定是18）。
二、软件设置
1、打开软件，找到功能设置-基本信息设置，勾选使用磁卡存折，选
择com端口号。
2、如果更换读卡器的USB位置，com端口号可能改变，软件设置要相应改变。
三、使用流程
1、流动股入股
2、打印完毕增股凭条后，开始写磁卡。
3、开始写卡，写入信息。
需要注意的是：刷卡的方向由开口向指示灯方向；磁卡面向HCE字体，背对指示灯一面。
4、读取磁卡信息时，鼠标点击股金账号的文本框，此时读卡器绿灯亮，按照刷卡动作进行操作读取磁卡信息（注意如果超时或者进行其他操作将报错，取消错误后重新点击文本框进行读取操作即可）。

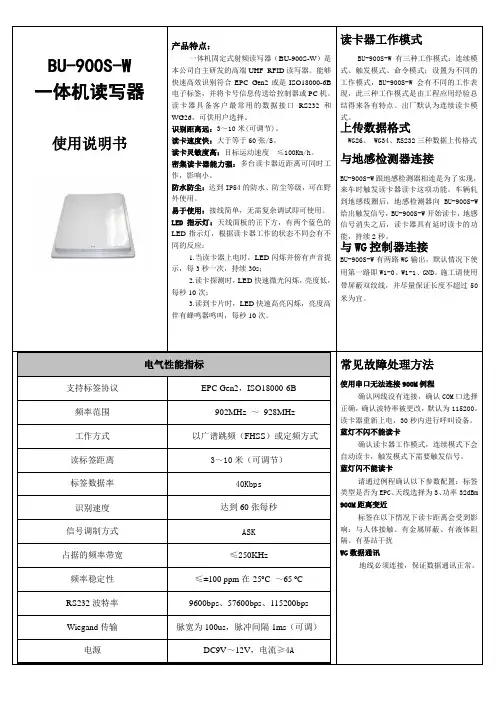

BU-900S-W一体机读写器使用说明书印刷版
BU-900S-W 一体机读写器使用说明书产品特点：一体机固定式射频读写器（BU-900S-W）是本公司自主研发的高端UHF RFID读写器。
能够快速高效识别符合EPC Gen2或是ISO18000-6B电子标签，并将卡号信息传送给控制器或PC机。
读卡器具备客户最常用的数据接口RS232和WG26，可供用户选择。
识别距离远：3～10米(可调节)。
读卡速度快：大于等于60张/S。
读卡灵敏度高：目标运动速度≤100Km/h。
密集读卡器能力强：多台读卡器近距离可同时工作，影响小。
防水防尘：达到IP54的防水、防尘等级，可在野外使用。
易于使用：接线简单，无需复杂调试即可使用。
LED指示灯：天线面板的正下方，有两个蓝色的LED指示灯，根据读卡器工作的状态不同会有不同的反应：1.当读卡器上电时，LED闪烁并傍有声音提示，每3秒一次，持续30s；2.读卡探测时，LED快速微光闪烁，亮度低，每秒10次；3.读到卡片时，LED快速高亮闪烁，亮度高伴有蜂鸣器鸣叫，每秒10次。
读卡器工作模式BU-900S-W有三种工作模式：连续模式、触发模式、命令模式；设置为不同的工作模式，BU-900S-W会有不同的工作表现，此三种工作模式是由工程应用经验总结得来各有特点。
出厂默认为连续读卡模式。
上传数据格式WG26、 WG34、RS232三种数据上传格式与地感检测器连接BU-900S-W跟地感检测器相连是为了实现，来车时触发读卡器读卡这项功能。
车辆轧到地感线圈后，地感检测器向BU-900S-W给出触发信号，BU-900S-W开始读卡，地感信号消失之后，读卡器具有延时读卡的功能，持续2秒。
与WG控制器连接BU-900S-W有两路WG输出，默认情况下使用第一路即W1-0、W1-1、GND。
施工请使用带屏蔽双绞线，并尽量保证长度不超过50米为宜。
电气性能指标支持标签协议EPC Gen2，ISO18000-6B频率范围902MHz ～928MHz工作方式以广谱跳频（FHSS）或定频方式读标签距离3～10米（可调节）标签数据率40Kbps识别速度达到60张每秒信号调制方式ASK占据的频率带宽≤250KHz频率稳定性≤±100 ppm在-25ºC ～65 ºCRS232波特率9600bps、57600bps、115200bps Wiegand传输脉宽为100us，脉冲间隔1ms（可调）电源DC9V～12V，电流≥4A 常见故障处理方法使用串口无法连接900M例程确认网线没有连接，确认COM口选择正确，确认波特率被更改，默认为115200。
智能读卡器用户手册
附录：读卡器与电控锁专用电源盒、信源中控系统连接图注意：本讲台采用全钢结构，为了使用安全，请务必将讲台进行可靠接地处理，强烈建议安装漏电保护器。
感谢您选用信源产品，为了您更好地使用本产品，请仔细阅读本手册。
专用遥控器) ⊕极（绿线）⊖极（蓝线）)网络控制器一、设置管理卡拉出安装有读卡器的讲台抽屉，用小木棒按下抽屉侧面读卡器设置孔内的按钮2秒以上，此时读卡器前面板上绿色LED 指示灯闪亮，蜂鸣器发出2长1短的叫声，表示进入设置功能。
在绿色指示灯闪亮的10秒内将您的ID 卡插入读卡器内，读卡器读到卡后蜂鸣器发出1短声，绿色指示灯自动熄灭，说明该张ID 卡已设置成管理卡。
注意：有些ID 卡片内感应线圈偏向一边，因此，当将ID 卡插入读卡器如无反应时，请换个方向插。
管理卡只能是1张，如果丢失或更换，将新卡按以上方法重新设置，新管理卡生效后，原管理卡就自动失效。
※ 除了管理卡的设置外，其余设置都必须在刷管理卡后才能进行操作 ※二、添加用户卡如果您需要给ID 卡授权，通过添加用户卡的操作来进行（您最大可以添加1000张用户卡），设置都需用管理卡+专用红外遥控器配合进行：插入管理卡，绿色指示灯闪亮，读卡器发出嘟1声，读卡器进入设置状态，拔出管理卡，用遥控器对准读卡器插卡口按一下按键【3】后再按一下【*】键，读卡器发出嘟嘟2声，进入设置添加用户卡功能，将未授权的ID 卡插入读卡器，嘟1声后说明这张卡已添加，需要添加第2张卡，这时只要将第2张卡插入，随后再发出嘟1声，第2张卡添前面板双色指示灯红：电源指示 绿：设置指示加完成，如此重复将所有需要授权的用户卡添加完成。
刷管理卡或按一下遥控器【*】键，嘟嘟2声结束添加。
读卡器在20秒内没有添加用户卡，蜂鸣器嘟嘟嘟3声，绿色指示灯熄灭，读卡器也将自动退出设置状态，进入正常工作方式。
在添加用户卡时蜂鸣器响3声表示该卡已存在,此时为重复添加。
蜂鸣器响4短声表示卡数量已满,不能再添加。
蓝精灵简易说明书接线图
安装使用指南◆JP1为主接口：主要包括电源、第一组继电器输出、RS485通讯接口和门铃接口。
继电器输出为多用途口（见菜单设置：端口设置），继电器可选择为门锁控制输出、报警输出、闹铃输出。
继电器的常开常闭通过电路板后面的跳线JP7选择。
电脑通过RS485转换器后，能控制多个考勤一体机（最多255台）。
为此要为网络中所用考勤一体机设置唯一不重复的机号。
◆JP2为第一组W26接口和门磁、按钮输入：W26接口可设为W26输入或输出。
设为输入时，可驳接标准W26的读卡器（支持带键盘读头）。
其中门磁可设为火警联动报警，即接口收到火警信号后，门禁考勤一体机打开管辖的所有门；◆JP3为第二组W26接口和第二路门禁控制：各接口功能同第一路。
一体机接线说明后视接线端子JP1Red Black Blue Purple Yellow Green Grey Grey 12V+ GND LS1 LS1 485+ 485- BP1 BP2JP2Red Black Green White Yellow Orange 12V+ GND D0-1 D1-1 OP1 MC1JP3 Green White Yellow Orange Blue Purple D0-2 D1-2 OP2 MC2 LS2 LS2接线示意图主菜单|—时钟管理| |—设置时间| |—误差校准| | |—无需调整| | |—每天调快| | |—每天调慢| |—报闹时间| |—闹铃01->| | |—开启闹铃| | |—报闹时间| | |—持续时间| | |—闹铃星期—星期日、星期一…星期六| | 。
| |—闹铃16->| （同上）|—卡片管理| |—增加卡片| |—修改卡片| |—删除卡片||—系统设置| |—设备机号| |—背光模式—关闭、常开、自动、时区| |—发音提示—键盘音、闹铃音、提示音| |—通讯速率—2400bps、4800bps、9600bps、19200bps| |—记录选项—进门记录、出门记录、事件记录、记满循环、| 禁止相同、容量预警，5位卡号| |—菜单密码| |—资源统计| |—清除系统| |—软件升级||—门禁管理| |—设置门1| | |—权限设置| | | |—时段表—（时段0——时段31）| | | |—时区表—（时区0——时区63）| | | |—节假日| | | |—应用群组—（应用群组0——应用群组15）| | || | |—管制类型—进出双管、进入单管、进管出任、潜回互锁| | |—进入方式—只需刷卡、只需密码、卡加密码| | |—门磁类型—门磁常开、门磁常闭、火警常开、火警常闭、无效| | |—开门按钮—常开、常闭、无效| | |—开门时间| | |—关门时间| | |—首入常开—开启首开、关闭首开| | |—胁迫密码| | |—开门密码| || |—设置门2| | （同上面设置门1）| |—复制1->2门| |—复制2->1门||—端口设置| |—继电器1—门锁1、门锁2、电铃、报警、无效| |—继电器2—门锁1、门锁2、电铃、报警、无效| |—W26接口1—进门1、出门1、进门2、出门2、W26输出、无效| |—W26接口2—进门1、出门1、进门2、出门2、W26输出、无效| |—本机读卡—进门1、出门1、进门2、出门2、无效||—菜单语言—简体中文、English 一体机功能简介◆1个内置读卡器，2组WG26接口，2组门磁输入，2组开门按钮输入，2组继电器输出，1组门铃接口和1组RS485通讯接口。
一体化读卡器简易操作说明书(WG26)
一体化远距离读卡器简易使用说明一、 指示灯说明（如下图）VDS ：车辆检测器输入指示灯，当车辆检测器检测到车辆时，指示灯亮。
未检测到车辆时，指示灯不亮； ADD ：:天线ID 设置指示灯（此功能用与读卡器被动上传协议控制器如PORIS ）,当控制器中的天线ID设置正确时，指示灯闪亮．WORK: 工作状态指示灯，当主机处于正常工作状态时，指示灯均匀闪烁S1：地感功能启用指示灯。
当开启地感功能时，此灯熄灭；关闭地感功能时，此灯长亮（默认值）。
S2：485 接口传输方式指示灯。
当设为主动上传时，此灯熄灭；被动上传时长亮（默认值）。
S3：韦根数据输出格式。
当设为韦根34bit 输出时，此灯熄灭；韦根 26bit 输出时长亮（默认值）。
S4：备用；AD1...AD5: 地址选择指示灯（备用）。
二、 按键开关功能作用是对地感功能、485接口传输方式、韦根数据输出格式等作功能的选择及调整。
（如下图）:A. 主机部分A 键（功能选择）：连续点按此键可以选择从S1……AD5的功能选择，对应功能的指示灯闪亮；与B键配合使用。
B 键（功能确认）：点按此键可以确认A 键所选择的功能; 当选定其功能时，对应的指示灯亮或灭。
B. 天线部分C 键（模式切换）：点按此键可将两种模式进行切换(自动模式/手动摸式);调节时请观察模式状态指示灯。
D 键（信号调节）：点按此键可调节红外信号的强弱,控制读卡距离及角度。
调节时观察信号强度指示灯（信号强度指示灯全亮时信号最强）。
读卡器天线工作模式有两种：室外工作模式（自动信号调节模式）适用于露天停车场；室内工作模式（手动信号调节模式）适用于地下停车场。
三、 读卡器接口引脚定义：（如下图）从左至右，6芯线序与主板丝印对应为：1.黑色2.红色3. 空4. 空5. 空6. 黄色7. 绿色8. 蓝色9. 棕色 10.空从左至右，主板丝印顺序依次为：1.电源地2.电源正极3.485通讯正端4.485通讯负端5.公共地端6.韦根DO 端7.韦根D1端8.公共地端9.地感检测端 10.公共地。
门禁机说明书
门禁一体机说明书使用前请仔细阅读本说明书一、产品简介本产品是普通刷卡门禁机：具有操作简单，运行稳定等优点，支持外接读卡器、可做读卡器使用，多种验证方式密码开门、卡开门、卡+密码开门三种开门方式。
使用范围：任何需要权限控制的通道1、技术参数序号项目指标1电压DC+8V—+15V（标准12V）2电流不驱动锁时≤70mA3开锁电流≤1000mA4工作温度-10℃—70℃5工作湿度0—100%6频率125KHz(EM卡)13.56MHz(M1卡)7最大刷卡距离15—20厘米2、功能介绍序号项目指标1容量400张，可扩至3000张2验证方式卡、密码、卡+密码3最大刷卡距离15—20厘米4初始编程密码1234565控制器本身内置一个读头，可以外接一个W26读头6机器本身可以做读头使用二、接线示意图门禁接线座专用电源接线座专用门禁锁+12V GND COM NO NC KEY D0D1BELL1BELL2门禁机连线图三、增加删除用户1、验证方法1、卡用户：直接刷卡验证成功后，绿灯点亮，输出开门信号2、密码用户：先输入密码，最后按#，成功后，绿灯点亮，输出开门信号3、卡+密码：先刷卡，再输入密码，按#号结束验证，绿灯点亮，输出开门信号2、增加用户A 、刷卡注册户卡：1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“5”→可连续刷卡登记→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程B 、输入卡号注册：1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“2”→输入ID 10位数编号→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程C 、密码注册:1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“3”→输入6位任意数字→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程3、删除用户依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式A 、刷卡删除：依次按“8”→按“1”→可连续刷卡删除→按“#”蜂鸣器响两声，成+12V GND PUSH NO GND NC出门按钮门铃WG26输出和输入专用门禁锁#5#1#切换输出模式功提示，按2下“*”退出编程B、输入卡号删除：依次按“8”→按“2”→输入10位卡号→按“#”蜂鸣器响两声，成功提示，若要继续删除，请重新按“2”→输入10位卡号→按“#”，按2下“*”退出编程C、密码删除：依次按“8”→按“3”→输入密码→按“#”蜂鸣器响两声，成功提示若要继续删除，请重新按“3”→输入密码→按“#”结束，按2下“*”退出编程四、卡+密码注册1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“4”→输入ID10位数编号→再输入6位任意数字→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程五、设置开门时间：（默认开门6秒）1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“7”→输入1-9数字→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程1------2秒4------8秒7------14秒2------4秒5------10秒8------16秒3------6秒6------12秒9------18秒六、修改编程密码及机器初始化1、修改编程密码1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“1”→输入新编程密码→按“#”，按2下“*”退出编程2、删除所有登记过的注册信息1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“9”→按“#”→输入123→按“#”蜂鸣器响四声，成功提示，按2下“*”退出编程3、恢复出厂设置门禁机在通电的时候用导体将Reset（A、B）脚短路一下，蜂鸣器滴滴五声响，即恢复出厂设置成功！恢复出厂设置将包括的内容有：1.编程密码2.超级用户验证密码3.开门时间。
weigand26读卡器使用说明
0110
[7]
7
0111
[8]
8
1000
[9]
9
1001
[ESC]
A
1010
[ENT]B1011 Nhomakorabea5．安装时应注意：
1）安装现场应避免有与读卡器发射频率相近的设备；
2）同一个出入口处安装2台读卡器时，其安装间距应大于30CM；
白色
7
防拆开关线，防拆开关松开为高电平，
按下为低电平
灰色
3．读卡器感应卡数据输出格式：weigand26；
4．读卡器键盘数据输出格式：
Key
Output in hex
Output in binary
[0]
0
0000
[1]
1
0001
[2]
2
0010
[3]
3
0011
[4]
4
0100
[5]
5
0101
[6]
weigand26读卡器使用说明
1．工作环境：
编号
项目
指标
1
电源
电压：直流12V±10%；电流：80mA
2
环境温度
工作：0-45℃；存储：-20-+55℃
3
相对湿度
工作：40%-90%RH；
存储：20%-90%RH
4
大气压力
工作：86 kPa –106kpa
存储：86 kPa –106kpa
5
发射频率
ID:125Kz；IC:13.56M
6
感应卡识别
ID：EM及兼容卡；
IC：MF1及兼容卡
7
感应距离
ID：5——12CM；IC：3——6CM
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一体化远距离读卡器简易使用说明
一、 指示灯说明（如下图）
VDS ：车辆检测器输入指示灯，当车辆检测器检测到车辆时，指示灯亮。
未检测到车辆时，指示灯不亮； ADD ：:天线ID 设置指示灯（此功能用与读卡器被动上传协议控制器如PORIS ）,当控制器中的天线ID
设置正确时，指示灯闪亮．
WORK: 工作状态指示灯，当主机处于正常工作状态时，指示灯均匀闪烁
S1：地感功能启用指示灯。
当开启地感功能时，此灯熄灭；关闭地感功能时，此灯长亮（默认值）。
S2：485 接口传输方式指示灯。
当设为主动上传时，此灯熄灭；被动上传时长亮（默认值）。
S3：韦根数据输出格式。
当设为韦根34bit 输出时，此灯熄灭；韦根 26bit 输出时长亮（默认值）。
S4：备用；AD1...AD5: 地址选择指示灯（备用）。
二、 按键开关功能作用是对地感功能、485接口传输方式、韦根数据输出格式等作功能的选择及调整。
（如
下图）:
A. 主机部分
A 键（功能选择）：连续点按此键可以选择从S1……AD5的功能选择，对应功能的指示灯闪亮；与B
键配合使用。
B 键（功能确认）：点按此键可以确认A 键所选择的功能; 当选定其功能时，对应的指示灯亮或灭。
B. 天线部分
C 键（模式切换）：点按此键可将两种模式进行切换(自动模式/手动摸式);调节时请观察模式状态指示灯。
D 键（信号调节）：点按此键可调节红外信号的强弱,控制读卡距离及角度。
调节时观察信号强度指示
灯（信号强度指示灯全亮时信号最强）。
读卡器天线工作模式有两种：
室外工作模式（自动信号调节模式）适用于露天停车场；
室内工作模式（手动信号调节模式）适用于地下停车场。
三、 读卡器接口引脚定义：（如下图）
从左至右，6芯线序与主板丝印对应为：
1.黑色
2.红色
3. 空
4. 空
5. 空
6. 黄色
7. 绿色
8. 蓝色
9. 棕色 10.空
从左至右，主板丝印顺序依次为：
1.电源地
2.电源正极
3.485通讯正端
4.485通讯负端
5.公共地端
6.韦根DO 端
7.韦根D1端
8.公共地端
9.地感检测端 10.公共地。
