透平空压机的基本知识

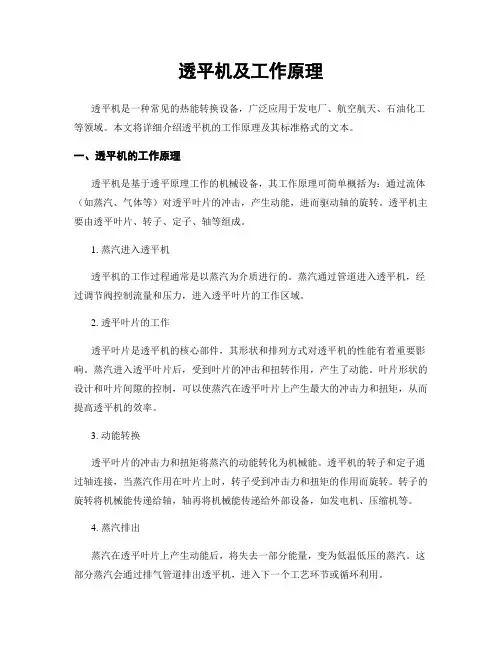

透平机及工作原理
透平机及工作原理透平机是一种常见的热能转换设备，广泛应用于发电厂、航空航天、石油化工等领域。
本文将详细介绍透平机的工作原理及其标准格式的文本。
一、透平机的工作原理透平机是基于透平原理工作的机械设备，其工作原理可简单概括为：通过流体（如蒸汽、气体等）对透平叶片的冲击，产生动能，进而驱动轴的旋转。
透平机主要由透平叶片、转子、定子、轴等组成。
1. 蒸汽进入透平机透平机的工作过程通常是以蒸汽为介质进行的。
蒸汽通过管道进入透平机，经过调节阀控制流量和压力，进入透平叶片的工作区域。
2. 透平叶片的工作透平叶片是透平机的核心部件，其形状和排列方式对透平机的性能有着重要影响。
蒸汽进入透平叶片后，受到叶片的冲击和扭转作用，产生了动能。
叶片形状的设计和叶片间隙的控制，可以使蒸汽在透平叶片上产生最大的冲击力和扭矩，从而提高透平机的效率。
3. 动能转换透平叶片的冲击力和扭矩将蒸汽的动能转化为机械能。
透平机的转子和定子通过轴连接，当蒸汽作用在叶片上时，转子受到冲击力和扭矩的作用而旋转。
转子的旋转将机械能传递给轴，轴再将机械能传递给外部设备，如发电机、压缩机等。
4. 蒸汽排出蒸汽在透平叶片上产生动能后，将失去一部分能量，变为低温低压的蒸汽。
这部分蒸汽会通过排气管道排出透平机，进入下一个工艺环节或循环利用。
二、透平机的标准格式的文本透平机是一种常见的热能转换设备，广泛应用于发电厂、航空航天、石油化工等领域。
其工作原理是通过流体对透平叶片的冲击，产生动能，进而驱动轴的旋转。
透平机主要由透平叶片、转子、定子、轴等组成。
透平机的工作过程通常是以蒸汽为介质进行的。
蒸汽通过管道进入透平机，经过调节阀控制流量和压力，进入透平叶片的工作区域。
透平叶片是透平机的核心部件，其形状和排列方式对透平机的性能有着重要影响。
蒸汽进入透平叶片后，受到叶片的冲击和扭转作用，产生了动能。
叶片形状的设计和叶片间隙的控制，可以使蒸汽在透平叶片上产生最大的冲击力和扭矩，从而提高透平机的效率。
透平压缩机培训资料
透平压缩机培训资料一、基本工作原理透平式压缩机也叫蜗轮式压缩机。
通常分为离心式压缩机和轴流式压缩机两种。
在全低压空分装置中，透平式压缩机得到广泛的应用。
离心压缩机，对于气体做功，是通过装在转子上的叶轮来实现的，叶轮在驱动机的带动下旋转，把所得到的机械能通过叶片传递给流过叶轮的气体。
因此气体在叶轮内的流动过程中，一方面加了气体本身的压力，另一方面又得到了很大的速度能（动能），气体离开叶轮后，这部分速度能，在功过叶轮后的扩压气，回流器弯道的过程中转变成为压力能，进一步使气体压力提高。
但是，在离心压缩机中，一个叶轮所能实现的压力的提高是有限的，一般压力比仅为1·3～2。
因此，为了得到某一个一定的压力，压缩机有许多级组成，级的固定元件，除了吸气室，扩压器，蜗壳外还有弯道和回流器。
现在我们介绍一下级中的工作轮与其相配的固定元件的的作用与原理。
（1）吸气室吸气室是用来把所需压缩的气体由进气管或中间冷却器的出口均匀的吸入工作轮去进行增压。
因此，在每段压缩机的第一级进口都设置了吸气室。
（2）工作轮工作轮也称为叶轮，它是压缩机中的一个最主要的部件。
气体在工作轮叶片的作用下，随着工作轮做高速旋转。
气体由于受旋转离心力的作用，以及在工作轮的扩压流动，使气体通过工作轮后的压力增高，此外，气体的速度也能同样在工作轮里得到提高。
因此，可以认为工作轮是气体提高能量的唯一部件。
（3）扩压器气体从工作轮流出时，具有较高的流动速度。
为了充分利用这部分速度能，常在工作轮后设置了通流截面逐渐扩大的扩压器，用以把速度能转化为压力能，以提高气体压力。
（4）弯道与回流器为了把扩压器后的气体引导到下一级工作轮去继续提高压力，在扩压器后常设置了使气体拐弯的弯道，以及把气体均匀的引入下一级工作轮进口的回流器。
（5）蜗壳蜗壳的主要目的是把扩压器后面的气体汇集起来，把气体引到压缩机的外面去，使它流向气体的输送管道或流到冷却器中进行冷却。
此外在汇集气体的过程中，在大多数的情况下，由于蜗壳外径的逐渐扩大，也使气体起到一定的降速扩压作用。
透平机及工作原理
透平机及工作原理透平机是一种常见的能量转换设备，广泛应用于航空、能源、化工等领域。
本文将详细介绍透平机的工作原理和相关技术参数。
一、透平机的工作原理透平机是通过透平叶轮的旋转运动来转换流体的动能为机械能。
它主要由透平叶轮、静叶环和传动装置组成。
1. 透平叶轮：透平叶轮是透平机的核心部件，其形状类似于一个圆盘，上面有一定数量的叶片。
当流体通过透平叶轮时，叶轮会受到流体的冲击力，从而产生旋转运动。
2. 静叶环：静叶环位于透平叶轮的前后两侧，用于引导流体进入和离开透平叶轮。
静叶环的形状和角度可以根据流体的压力和速度进行调整，以实现最佳的流体动能转换效率。
3. 传动装置：透平叶轮的旋转运动通过传动装置传递给其他设备，如发电机或涡轮增压器。
传动装置通常由轴、轴承和齿轮组成，确保透平叶轮的平稳运转。
透平机的工作过程可以分为压气、膨胀和排气三个阶段：1. 压气阶段：在这个阶段，流体被压气机压缩，增加了其压力和温度。
压缩后的流体进入透平叶轮，使其开始旋转。
2. 膨胀阶段：在透平叶轮旋转的过程中，流体被迫通过叶轮的叶片，由于叶片的形状和角度，流体的动能被转换为透平叶轮的旋转动能。
3. 排气阶段：在流体通过透平叶轮后，其压力和温度都得到了降低。
流体离开透平叶轮后，可以进一步处理或排放。
二、透平机的技术参数透平机的性能和效率取决于多个技术参数，下面是一些常见的参数：1. 流量：透平机每分钟处理的流体量，通常以立方米/分钟或千克/小时为单位。
流量决定了透平机的处理能力和功率。
2. 压力比：透平机出口压力与进口压力之比，表示透平机对流体进行压缩或膨胀的能力。
压力比越高，透平机的工作效率越高。
3. 转速：透平叶轮的旋转速度，通常以每分钟转数或每秒转数为单位。
转速决定了透平机的输出功率和效率。
4. 效率：透平机的能量转换效率，表示流体动能转化为机械能的比例。
透平机的效率通常以百分比表示，越高越好。
5. 温度：透平机进口和出口流体的温度，温度差越大，透平机的工作效果越明显。
透平机及工作原理
透平机及工作原理透平机是一种常用的能量转换设备，广泛应用于汽车发动机、飞机引擎、燃气轮机等领域。
本文将详细介绍透平机的工作原理及其相关知识。
一、透平机的定义和分类透平机是一种利用流体动能产生机械功的设备。
根据透平机的工作原理和结构特点，可以将其分为汽轮机、燃气轮机和水轮机等几种类型。
1. 汽轮机汽轮机是利用高温高压蒸汽的动能来驱动转子旋转，从而产生功的一种透平机。
它由压气机、燃烧室和透平机组成。
压气机将空气压缩后送入燃烧室，燃烧室中的燃料燃烧产生高温高压蒸汽，蒸汽通过透平机的叶片，使叶片产生旋转运动，从而驱动发电机或其他设备。
2. 燃气轮机燃气轮机是利用高温高压燃气的动能来驱动转子旋转，从而产生功的一种透平机。
它与汽轮机类似，但燃气轮机中的工作介质是燃气，而不是蒸汽。
燃气轮机具有结构简单、启动快速、效率高等优点，广泛应用于航空、航天、能源等领域。
3. 水轮机水轮机是利用水流的动能来驱动转子旋转，从而产生功的一种透平机。
它主要由水轮机叶片和发电机组成。
水流通过水轮机叶片，使叶片产生旋转运动，从而驱动发电机发电。
水轮机是一种利用水能进行能量转换的重要设备，广泛应用于水电站等水利工程。
二、透平机的工作原理透平机的工作原理基于流体动能的转换。
当流体通过透平机叶片时，叶片上的动能将被转化为叶片的旋转动能，从而驱动转子旋转，实现能量转换。
透平机的工作过程可以分为压缩、燃烧和膨胀三个阶段。
1. 压缩阶段在透平机的压缩阶段，流体（蒸汽、燃气或水流）被压缩至较高的压力和温度。
在汽轮机中，压气机将空气压缩至高压状态；在燃气轮机中，压缩机将进气压缩至高压状态；在水轮机中，水轮机叶片将水流动能转化为机械能，提高水的压力。
2. 燃烧阶段在透平机的燃烧阶段，燃料与空气或气体混合燃烧，产生高温高压的工作介质。
在汽轮机和燃气轮机中，燃烧室中的燃料燃烧产生高温高压蒸汽或燃气；在水轮机中，水轮机并不涉及燃烧过程。
3. 膨胀阶段在透平机的膨胀阶段，高温高压的工作介质通过透平机的叶片，使叶片产生旋转运动，从而驱动转子旋转。

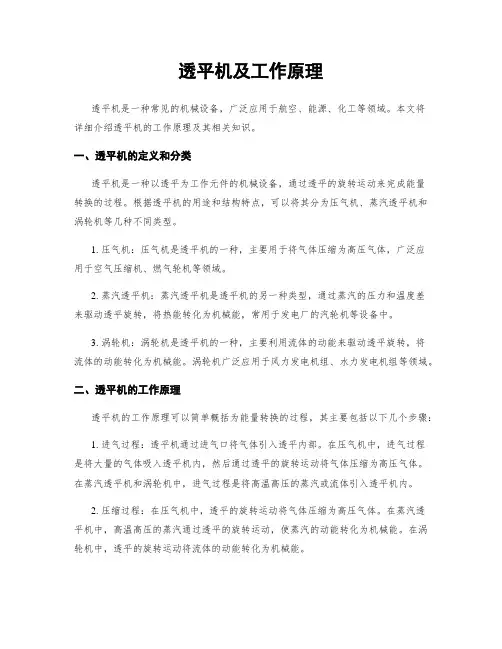

透平机及工作原理
透平机及工作原理透平机是一种常见的机械设备，广泛应用于航空、能源、化工等领域。
本文将详细介绍透平机的工作原理及其相关知识。
一、透平机的定义和分类透平机是一种以透平为工作元件的机械设备，通过透平的旋转运动来完成能量转换的过程。
根据透平机的用途和结构特点，可以将其分为压气机、蒸汽透平机和涡轮机等几种不同类型。
1. 压气机：压气机是透平机的一种，主要用于将气体压缩为高压气体，广泛应用于空气压缩机、燃气轮机等领域。
2. 蒸汽透平机：蒸汽透平机是透平机的另一种类型，通过蒸汽的压力和温度差来驱动透平旋转，将热能转化为机械能，常用于发电厂的汽轮机等设备中。
3. 涡轮机：涡轮机是透平机的一种，主要利用流体的动能来驱动透平旋转，将流体的动能转化为机械能。
涡轮机广泛应用于风力发电机组、水力发电机组等领域。
二、透平机的工作原理透平机的工作原理可以简单概括为能量转换的过程，其主要包括以下几个步骤：1. 进气过程：透平机通过进气口将气体引入透平内部。
在压气机中，进气过程是将大量的气体吸入透平机内，然后通过透平的旋转运动将气体压缩为高压气体。
在蒸汽透平机和涡轮机中，进气过程是将高温高压的蒸汽或流体引入透平机内。
2. 压缩过程：在压气机中，透平的旋转运动将气体压缩为高压气体。
在蒸汽透平机中，高温高压的蒸汽通过透平的旋转运动，使蒸汽的动能转化为机械能。
在涡轮机中，透平的旋转运动将流体的动能转化为机械能。
3. 膨胀过程：在压气机中，高压气体通过透平的旋转运动，释放出部分压力，使气体膨胀。
在蒸汽透平机中，蒸汽的压力和温度差使透平旋转，将蒸汽的热能转化为机械能。
在涡轮机中，流体的动能通过透平的旋转运动，释放出来，将流体的动能转化为机械能。
4. 排气过程：在压气机中，透平将膨胀后的气体排出。
在蒸汽透平机中，透平将膨胀后的蒸汽排出。
在涡轮机中，透平将膨胀后的流体排出。
三、透平机的应用领域透平机具有高效率、稳定性好、运行可靠等特点，广泛应用于航空、能源、化工等领域。
曼透平空压机讲解资料
N空压机汽轮机增压机参数MA
汽轮机转速：正常
4823
MAC
4823
BAC 大齿轮 2126
BAC 小齿轮 4823
BAC ½级 16019
BAC 3级 18689
BAC 4/5级 20388
MAC 22200KW
BAC 13000KW
最大 4919 4919 2168 4919 16338 19061 20794
曼透平空压机讲解资料
顶轴油泵
作用：当转子的转速很低时，在轴颈和轴承之间没有行成 油膜，轴颈就会与轴承接触。如果摩擦存在，轴颈和轴承 就可能擦伤，另外，如没有油膜存在，转子转动时可能产 生抖动现象，这常会引起叶片的振动。为了防止机组损坏， 减小机组的盘车功率，确保盘车时平稳运转，本汽轮机配 有顶轴油系统，压缩机陪顶轴油系统。
盘车装置作用
在汽轮机启动冲转前和停机后，使转子以 一定的转速连续转动，以保证转子均匀受 热和冷却的装置为盘车装置，对盘车装置 要求既能盘动转子，又能在汽轮机转子转 速高于盘车转速时能自动脱开，停止转动。
盘车有高速盘车，低速盘车
曼透平空压机讲解资料
MAN设备润滑介质的参数
油箱：油箱容积 46346L正常供流量 2054 L/ min 润滑油流量 ：2002 L/min 压力3,8 barg 控制油流量： 37 L/min 压力：14.3 barg 油冷器换热能力：948KW
课件
空分厂的机组配置就是进口曼透平的 MAN TURBO的压缩机在世界上享有很高的 声誉, 空气分离的RIKT空压机运行稳定可靠, 噪音低,效率高,结构简单等特点; ,增压机的先 进技术, , 它具有效率高, 结构简单,可靠性高的 特点, 空气分离中的DK型蒸汽轮机, MAN.
透平机及工作原理
透平机及工作原理一、引言透平机是一种常见的工程机械设备，广泛应用于能源、化工、航空航天等领域。
本文将详细介绍透平机的工作原理，包括透平机的结构组成、工作原理及其应用领域。
二、透平机的结构组成1. 透平机的主要部件包括压气机、燃烧室、涡轮、排气系统和控制系统等。
2. 压气机：用于将空气压缩并送入燃烧室，通常由多级叶轮组成。
3. 燃烧室：将燃料与压缩空气混合并燃烧，产生高温高压气体。
4. 涡轮：由高温高压气体推动，通过转动驱动压气机和其他设备。
5. 排气系统：将燃烧后的废气排出透平机，通常包括排气管道和消声器等。
6. 控制系统：用于监测和控制透平机的工作状态，保证其安全运行。
三、透平机的工作原理1. 压气机工作原理：(1) 空气进入压气机，经过多级叶轮的作用，逐级被压缩。
(2) 压缩空气的温度和压力逐级增加，同时速度减小。
(3) 压缩空气经过最后一级叶轮后，进入燃烧室。
2. 燃烧室工作原理：(1) 燃料通过喷嘴喷入燃烧室，与压缩空气混合并点燃。
(2) 燃烧产生的高温高压气体通过喷嘴喷向涡轮。
3. 涡轮工作原理：(1) 高温高压气体喷向涡轮叶片，使叶片转动。
(2) 涡轮转动的动能转化为机械能，驱动压气机和其他设备运转。
4. 排气系统工作原理：(1) 燃烧后的废气通过排气管道排出透平机。
(2) 排气管道中通常设置消声器，减少噪音。
四、透平机的应用领域1. 能源领域：透平机广泛应用于发电厂的汽轮机、燃气轮机等设备中，将化学能转化为电能。
2. 化工领域：透平机用于化工厂的压缩机、泵站等设备中，实现气体的压缩和输送。
3. 航空航天领域：透平机是飞机和火箭的重要动力装置，用于提供推力和驱动液压系统等。
4. 石油石化领域：透平机用于炼油厂的压缩机、蒸汽涡轮等设备中，实现原油的加工和转化。
5. 其他领域：透平机还可应用于冶金、轨道交通、船舶等领域，满足各种动力需求。
五、总结透平机是一种重要的工程机械设备，它通过压缩空气、燃烧燃料和转动涡轮等工作原理，实现能量转化和动力输出。
空气透平压缩机安全操作规程
空气透平压缩机安全操作规程空气透平压缩机是一种常见的压缩机设备，它具有压缩空气的功能。
在使用空气透平压缩机时，必须严格遵守安全操作规程，确保使用过程中的安全性。
下面是关于空气透平压缩机安全操作规程的一份2000字的介绍。
一、安全操作规程概述空气透平压缩机选用总装的方式交付使用，用户在进行操作之前必须了解并遵守安全操作规程，以确保操作过程中的安全。
安全操作规程包括以下内容：操作前的准备工作、操作过程中的注意事项、故障排除和维护工作等。
二、操作前的准备工作1. 工作场所准备：(1)确保工作场所通风良好，避免积累的有害气体。
(2)确保工作场所清洁，无杂物阻挡。
(3)检查工作场所的消防设备是否完好，应急通道是否畅通。
2. 设备准备：(1)确认所使用的透平压缩机型号和技术参数是否正确。
(2)检查压缩机的机械部件是否正常运转，有无异常声音或振动。
(3)确保空气透平压缩机的电源与工作环境电源相符，检查电气设备是否正常、接地是否稳固。
3. 保护措施准备：(1)佩戴好必要的个人防护装备，如耳塞、防护眼镜和手套等。
(2)确保透平压缩机配备了必要的安全保护装置，如过压保护、过热保护和漏电保护等。
(3)保持压缩机周围的区域干燥，避免发生漏电或触电事故。
三、操作过程中的注意事项1. 操作人员必须经过相关岗位培训和资质考核，掌握透平压缩机的操作技能和安全知识。
2. 在操作透平压缩机时，应先确保设备处于停机状态，然后关闭其电源。
3. 在操作透平压缩机时，应确保周围环境干燥，避免发生漏电或触电事故。
4. 在使用透平压缩机前，应先检查设备的供气管道和排气管道是否畅通，避免气体堵塞引发事故。
5. 操作人员在操作透平压缩机时，应保持集中注意力，不得在操作过程中离开岗位或开展其他无关工作。
6. 在操作透平压缩机时，应根据压力要求和使用需求，适时调整透平压缩机的工作模式和工作压力。
7. 在操作透平压缩机过程中，如发现设备有任何异常情况，应立即停止使用，并报告相关部门进行检修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
透平空压机的基本知识
一.离心式透平空压机的类型
1#、2#、4#透平机da350-61 3#透平机da350-64 5#透平机5tyd144电机功率2500kw 6#透平机4tyd112 电机功率5200kw
二．透平空压机主要组成部件：
机壳、转子
、轴瓦
、增速机、
电机
三.1#-4#离心式空压机的主要性能
2.1：介质：空气
2.2：进气压力：0.97mpa 排气压力：0.635mpa
2.3: 1#-4#离心式空压机电机转速：2985转主轴转速：8655转
2.4：5#透平机：电机转速：2985转主机转速：9681转
3.1：6#透平机：电机转速：2989转主机转速：7332转
3.2：1#-5#透平机轴向位移：0.4mm报警0.5mm停车
3.3：6#透平机轴向位移：0.5mm报警0.7mm停车
四.离心式空压机的工作原理
其实透平空压机的工作原理和普通离心水泵的工作原理差不多，只是压缩级数不同。
透平压缩机是由装在轴上叶轮在驱动力的驱动下做高速旋转，叶片对气体做功是气体获得动能，经扩压流动后转变为压力能，从而提高气体压力，同时气体温度也相应升高。
经过多级组合，也可以有中间冷却的多段组合，获得气体所需要的终压要求。
离心式空压机是一种动力式压缩机，在其中有一个或多个旋转叶轮使气体加速，主气流是径向的，离心式空压机就属于透平式空压机组。
在离心式空压机中，高速旋转的叶轮给予气体的离心力作用，以及在扩压通道中给予气体的扩压作用，使气体压力得到提高。
五．离心式空压机的优点
1、流量大、功率大、运行稳定、周期长、利于节能。
透平机械流经叶轮的介质，一直是连续不断的，气体的容量较大，叶轮能够高速旋转，因此，透平机械的排气流量和发生的功率可大大增加。
所以离心空压机排气均匀，气流无脉冲。
2、结构紧凑、密封效果好，泄露现象少，尺寸小，因而机组占地面积及重量都比同气量的活塞式压缩机小得多。
3、运转平稳，操作可靠，因此它的运转率高，有平坦的性能曲线，操作范围较广，维护量少。
4、离心式压缩机的压缩过程可以做到绝对无油，机内不需要润滑，这对许多行业的生产是很重要的。
5、易损件少、运转周期长，运动零件少而简单，所以其制造费用相对低且可靠性高。
六．离心式空压机缺点
1、离心式空压机的目前还不适用于气量太小及压缩比过高的场合。
2、离心式空压机的稳定工况区较窄，其气量调节虽较方便，但经济性较差。
气流速度大，流道内的零部件有较大的摩擦损失。
3、离心式空压机的效率一般仍低于活塞式空压机。
操作的适应性差，气体的性质对操作性能有较大影响。
在机组开车、停车、运行中，负荷变化大。
4、离心式空压机转速较高，有可能产生机械振动，在运行特性方面，会有喘振现象，对机器的危害极大。
5、操作相对复杂，齿轮箱噪声大，设备技术含量高，维护费用较大。
七．透平空压机连锁保护装置
油压连锁、水压连锁、油温连锁、轴温连锁、压力连锁等保护装置
八．常见故障及处理
1.压力下降：
密封齿磨损，间隙过大。
吸气阀故障，吸入过滤器堵塞
电网冲击，使电机转速下降
2.轴瓦温度高：
供油量不足，油道堵塞不畅通或油压过低
油质不好，有杂质，油位低
轴瓦磨损或破裂
油温高，油泵故障，油冷器换热效果差
3.机组振动：
压缩机进入踹振区
转子与静止元件摩擦
机组同心度不平衡
由于转子变形、叶轮磨损等原因破坏了转子的动平衡
九．标杆检修
透平空压主机检修标杆表
设备编号：型号：项目负责人：检修时间：
透平空压机增速机检修标杆表
设备编号：型号：项目负责人：检修时间
表
主机与增速机找正检修标杆
设备编号：型号：项目负责人：检修时间
透平空压机密封检修标杆表
设备编号：型号：项目负责人：检修时间：。
