建筑物变形和俊工总平面图编绘-测量学
测量学第13章建筑物变形观测和竣工总平面图编绘
（a）承重墙观测点 （b）基础上观测点 （c）永久性观测点
13.1沉降观测点形式
13.2.2沉降观测
精度要求及施测方法： 沉降观测是根据水准基点定期对建（构）筑物进行水准测量，测量出建筑物
上观测点的高程，计算其下沉量。观测精度要求和观测方法见表13.2。
表13.2沉降观测精度要求及观测方法
观测视线长度应小于50 m。为了提高精度，采取固定人员、固定仪器和固定 施测路线的“三固定”方法。
在B方向的偏距为
顶部中心相对底部中心的总偏距Δ 和体面斜度分别按式（13.1）和式（13.2
）求得。
图13.4圆形建筑倾斜观测
(2)倾斜仪观测法
倾斜仪有水准管式倾斜仪、气泡式倾斜仪和电子倾斜仪等。
气泡式倾斜仪由一个高灵敏度的气泡水准管e和一套精密的测微器组成（如 图13.5所示）。气泡水准管固定在架a上，a可绕c转动，a下装一弹簧片d，
程测量规范》，变形观测的等级划分及精度要求见表13.1。
表13.1变形测量的等级划分及精度要求
变形观测的内容有建（构）筑物的沉降观测、倾斜观测、水平位移观测、裂
缝观测和挠度观测等。
13.2建筑物沉降观测 建筑物沉降观测也称为垂直位移观测。
13.2.1水准基点及沉降观测点的布设
(1)水准基点的布设和要求 水准基点是垂直位移观测的基准，埋设深度至少在地下水位变化范围以下
图13.2沉降曲线
13.3建筑物倾斜观测
测定建筑物顶部相对底部或层间水平位移量，计算倾斜度、方向、速度。 13.3.1倾斜观测方法
倾斜观测可采用一般性投点法、倾斜仪观测法和激光铅垂仪法等。
(1)投点法 投点法是经纬仪的视准轴绕横轴旋转的竖直面原理将高层建筑物上的变形点

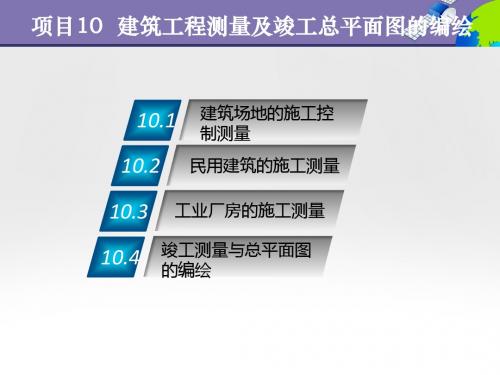

项目10 建筑工程测量及竣工总平面图的编绘 《测量学基础》教学课件
10.1
建筑场地的施工控制测量
2. 建筑物的高程控制测量
建筑物的高程控制测量主要采用水准测量，水准测量的精度 应不低于四等水准测量的精度要求。用于建筑物高程控制的水准 点，可设置在建筑物的平面控制网的标桩上或外围的固定地物上， 也可单独埋设。水准点的个数不应少于2个。当场地高程控制点 距离施工建筑物小于200 m时，可直接利用。其密度应尽量满足 安置一次仪器就能测设出所需的高程点。建筑方格网点、导线网 点均可兼作高程控制点。当施工中水准点标桩不能保存时，应将 其高程引测至稳固的建筑物或构筑物上，引测的精度应不低于四 等水准测量的精度要求。
根据控制点测设建筑基线
10.2 民用建筑的施工测量
2. 建筑方格网
由正方形或矩形的格网 组成的施工平面控制网，称为 建筑方格网，或称矩形网。建 筑方格网适用于按矩形布置的 建筑群或大型建筑场地。
10.2 民用建筑的施工测量
由于存在测量误差，测设的基线点往往不在同一直线上，且 点与点之间的距离与设计值也不完全相符，因此需要精确测出已 测设直线的折角β 和距离D′，并与设计值相比较。如图 所示，如 果Δβ ＞±15″(Δβ =β -180°)，则应对1′、2′、3′点在与基线垂直的 方向上进行等量调整，调整量按式(10-3）计算。
吊车梁基础的测量方法和竣工总图的编绘要求。
【技能目标】 能够进行建筑工程的测量，能够 绘制竣工总平面图。
10.1
建筑场地的施工控制测量
坐标系统及坐标转换
设计和施工时常采用的独立坐标系统称为施工坐标系或 建筑坐标系。施工坐标系的坐标轴与主要建筑物的主轴线平 行或垂直，坐标原点设在总平面图的西南角，以保证所有建 筑物的设计坐标均为正值。施工坐标系的纵轴常用A表示， 横轴用B表示，施工坐标系也称为AB坐标系。 施工坐标系与测量坐标系往往不一致，因此，施工测量 前常常需要进行施工坐标系与测量坐标系的坐标换算。
《建筑工程测量》建筑物变形观测和竣工总平面图编绘习题及答案
十四、建筑物变形观测和竣工总平面图编绘十四、建筑物变形观测和竣工总平面图编绘 (1)1. 变形观测有哪些项目？制订变形观测周期的依据是什么？变形观测资料说明什么问题？如何分析这种资料？ (2)2.建筑物为什么要进行沉降观测？它的特点是什么？ (2)3.试述建（构）筑物倾斜观测、位移观测方法。
(2)4.怎样进行建筑墙面的裂缝观测？试画图说明。
(4)5.为什么要编绘竣工图？试述编绘的过程。
(4)6.烟囱经检测其顶部中心在两个互相垂直方向上各偏离底部中心58mm及73mm，设烟囱的高度为90m，试求烟囱的总倾斜度及其倾斜方向的倾角，并画图说明。
(5)1. 变形观测有哪些项目？制订变形观测周期的依据是什么？变形观测资料说明什么问题？如何分析这种资料？答：变形观测项目有：建筑物的沉降、倾斜、裂缝和平移等。
制订变形观测周期的依据是：变形量的大小、变形速度以及观测目的。
变形观测资料说明：验证变形是否存在，分析产生变形的原因，推求变形值同影响因素之间的函数关系。
对于前者主要用统计检验方法；对于后者，多应用回归分析方法，求得的函数关系称为回归方程。
回归方程不仅可用来定量分析变形的规律，还可以作变形预报。
如何分析这种资料：主要用统计检验方法、回归分析方法，求得的函数关系称为回归方程。
回归方程不仅可用来定量分析变形的规律，还可以作变形预报。
2.建筑物为什么要进行沉降观测？它的特点是什么？沉降会让构件或者建筑物放生变形, 为了预防事故发生，为了检查工程设计、施工、安全是否符合预期要求及对邻近建筑物的影响，对一些建筑物要进行沉降观测。
沉降观测特点：1.测量精度高:一般位置精度为1mm，相对精度1ppm。
2.重复观测量大:测量时间跨度大，观测时间和重复周期取决于观测目的、沉降量大小和速度。
3.数据处理严密:数据量大，变形量小，变形原因复杂。
3.试述建（构）筑物倾斜观测、位移观测方法。
（一）倾斜观测方法1.一般建筑物的倾斜观测方法如图：将经纬仪安置在离建筑物的距离大于其高度的1.5倍的固定测站上，瞄准上部的观测点M，用盘左和盘右分中投点法定出下面的观测点N，用同样的方法，在与原观测方向垂直的另一方向，定出上观测点P与下观测点Q。
第14章建筑物变形观测和竣工总平面图编绘-精品文档
第14章 建筑物变形观测 和竣工总平面图编绘
1
2019/3/26
14．1 建筑物变形观测概述 随着建筑物修建，建筑物的基础和地基所 承受的荷载不断增加，从而引起基础及其四周 地层变形，而建筑物本身固基础变形及外部荷 载与内部应力的作用，也要发生变形。这种变 形在一定范围内，可视为正常现象，但超过某 一限度就会影响建筑物的正常使用，严重的还 会危及建筑物的安全。为了建筑物的安全使用， 研究变形的原因和规律，为建筑物的设计、施 工、管理和科学研究提供可靠的资料，在建筑 物的施工和运行管理期间需要进行建筑物的变 形观测。
4
2019/3/26
2)观测的频率决定于变形值的大小和变 形速度，以及观测目的。 通常要求观测的次数既能反映出变化的 过程，又不遗漏变化的时刻。一般在施工 过程中观测频率应大些，周期可以是三天、 七天、半月等，到了竣工投产以后，频率 可小一些，一般有一个月、两个月、三个 月、半年及一年等周期。除了按周期观测 以外，在遇到特殊情况时，有时还要进行 临时观测。
9
2019/3/26
当埋设的观测点稳固后，即可进行第一次观测。 施工期间，一般建筑物每升高1～2层或每增加一 次荷载，就要观测一次。如果中途停工时间较长， 应在停工时和复工前各观测一次。发生大量沉降 或严重裂缝时，应进行逐日或几天一次的连续观 测。竣工后应根据沉降量的大小来确定观测周期。 开始时可隔1～2月观测一次，以每次沉降量在 5～10mm为限，否则要增加观测次数。以后随 着沉降量的减少，再逐渐延长观测周期，直至沉 降稳定为止。
7
2019/3/26
沉降观测点的埋设形式如图14.2和图14.3 所示。图14.2（a）、(b）分别为承重墙和 柱上的观测点，图14.3为基础上的观测点。
0000建筑物的变形观测和竣工总平面图测绘
建筑物的变形观测和竣工总平面图测绘一．建筑物的变形观测为保证建筑物在施工、使用和运行中的安全，以及为建筑物的设计、施工、管理及科学研究提供可靠的资料，在建筑物施工和运行期间，需要对建筑物的稳定性进行观测，这种观测称为建筑物的变形观测。
建筑物变形观测的主要内容有建筑物沉降观测、建筑物倾斜观测、建筑物裂缝观测和位移观测等。
一）建筑物的沉降观测建筑物沉降观测是用水准测量的方法，周期性地观测建筑物上的沉降观测点和水准基点之间的高差变化值。
1．水准基点的布设水准基点是沉降观测的基准，因此水准基点的布设应满足以下要求：（1）要有足够的稳定性（2）要具备检核条件（3）要满足一定的观测精度2．沉降观测点的布设进行沉降观测的建筑物，应埋设沉降观测点，沉降观测点的布设应满足以下要求：（1）沉降观测点的位置沉降观测点应布设在能全面反映建筑物沉降情况的部位，如建筑物四角，沉降缝两侧，荷载有变化的部位，大型设备基础，柱子基础和地质条件变化处。
（2）沉降观测点的数量一般沉降观测点是均匀布置的，它们之间的距离一般为10～20m。
（3）沉降观测点的设置形式3．沉降观测（1）观测周期观测的时间和次数，应根据工程的性质、施工进度、地基地质情况及基础荷载的变化情况而定。
1）当埋设的沉降观测点稳固后，在建筑物主体开工前，进行第一次观测。
2）在建（构）筑物主体施工过程中，一般每盖1～2层观测一次。
如中途停工时间较长，应在停工时和复工时进行观测。
3）当发生大量沉降或严重裂缝时，应立即或几天一次连续观测。
4）建筑物封顶或竣工后，一般每月观测一次，如果沉降速度减缓，可改为2～3个月观测一次，直至沉降稳定为止。
（2）观测方法观测时先后视水准基点，接着依次前视各沉降观测点，最后再次后视该水准基点，两次后视读数之差不应超过±1mm。
另外，沉降观测的水准路线（从一个水准基点到另一个水准基点）应为闭合水准路线。
（3）精度要求沉降观测的精度应根据建筑物的性质而定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13.2.2 沉降观测
沉降观测实质上是根据水准点用精密水准仪定期进行水准测量， 测出建筑物上观测点的高程，从而计算其下沉量。
水准点是测量观测点沉降量的高程控制点，应经常检测水准点高 程有无变动。测定时一般应用S1级水准仪往返观测。观测应在成 像清晰、稳定的时间内进行，同时应尽量在不转站的情况下测出 各观测点的高程，以便保证精度。前后视观测最好用同一根水准 尺，水准尺离仪器的距离不应超过50m，并用皮尺丈量，使之大 致相等。测完观测点后，必须再次后视水准尺，先后两次后视读 数之差不应超过±lmm。对一般厂房的基础或构筑物，同一后视 点先后两次后视读数之差不应超过±2mm。
新建的企业竣工总平面图的编绘，最好是随着工程的陆续竣工相 继进行编绘。一面竣工，一面利用竣工测量成果编绘竣工总平面 图。如发现地下管线的位置有问题，可及时到现场变对，使竣工 图能真实反映实际情况。边竣工边编绘的优点是：当企业全部竣 工时，竣工总平面图也大部分编制完成；既可作为交工验收的资 料，又可大大减少实测工作量，从而节约了人力和物力。
时间与荷重的关系曲线系以荷载的重量纵轴，时间为横轴。根据每次观 测日期和每次荷载的重量画出各点，将各点连接起来便成为荷重、时间 关系曲线图。
13.3 建筑物倾斜观测 倾斜观测方法
(1)投点法 (2)倾斜仪观测法 (3)激光铅垂仪
13.6 竣工总平面图的编绘
竣工总平面图是设计总平面图在施工后实际情况的全面反映，所 以设计总平面图不能完全代替竣工总平面图。编绘竣工总平面图 的目的在于：（1）在施工过程中可能由于设 计时没有考虑到的 问题而使设计有所变更，这种临时变更设计的情况必须通过测量 反映到竣工总平面图上；(2)它将便于日后进行各种设施的维修工 作，特别是地下管道等隐蔽工程的检查和维修工作；(3)为企业的 扩建提供了原有各项建筑物、构筑物、地上和地下各种管线及交 通线路的坐标、高程等资料。
沉降点的布设和要求 高层建筑应沿其周围每隔10～20m设置一点，房角、纵横墙连接 处以及沉降缝的两旁，工业厂房可布置在基础柱子，承重墙及厂 房转角处。烟囱、水塔、电视塔、工业高炉等高耸建筑物可在基 础轴线对称部位设点，对桥梁应沿墩台上、下处布点；对于水坝， 应沿坝轴线平行在能反映坝体部位。且与水平位移观测点合设在 标墩上。
3．地下管网 寄并、转折点的坐标，井益、井底、沟槽和管顶等的高程；并附注管道 及官井的编号、名称、管径、管材、间距、坡度和流向。
4．架空管网 包括转折点、结点、交叉点的坐标，‘支架间距，基础面高程。
5．其它 竣工测量完成后，应提交完整的资料，包括工程的名称，施工依据，施 工成果，作为编绘竣工总平面图的依据。
二、竣工总平面图的编绘
竣工总平面图上应包括建筑方格网点，水准点、厂房、辅助设施、 生活福利设施、架空及地下管线、铁路等建筑物或构筑物的坐标 和高程，以及厂区内空地和未建区的地形。有关建筑物、构筑物 的符号应与设计图例相同，有关地形图的图例应使用国家地形图 图式符号。
厂区地上和地下所有建筑物、构筑物绘在一张竣工总平面图上时， 如果线条过于密集而不醒目，则可采用分类编图。如综合竣工总 平面图，交通运输竣工总平面图和管线竣工总平面图等等。比例 尺—般采用1：1000。如不能清楚地表示某些特别密集的地区， 也可局部采用1：500的比例尺。
为了预估下一次观测点沉降的大约数值和沉降过程是否渐趋稳定或已经 稳定，可分别绘制时问和沉降量关系曲线和时间与荷重的关系曲线。
时间与沉降量的关系曲线系以沉降量为纵轴，时间为横轴，根据每次观 测日期和每次下沉量按比例画出各点位置，然后将各点连接起来，并在 曲线一端注明观测点号码，便成为沉降、时间关系曲线图。
水准点的布设和要求 建筑物的沉降观测是依据埋设在建筑物附近的水准点进行的，为 了相互校核并防止由于某个水准点的高程变动造成差错，一般至 少埋设三个水准点。它们埋在建筑物、构筑物基础压力影响范围 以外；锻锤、轧钢机、铁路、公路等震动影响范围以外；离开地 下管道至少5m；埋设深度至少要在冰冻线及地下水位变化范围 以下0．5m。水准点离开观测点不要太远(不应大于100m)，以便 提高沉降观测的精度。
13.2.3成果整理
沉降观测应有专用的外业手簿，并需将建筑物、构筑物施工情况详细注 明，随时整理，其主要内容包括：建筑物平面图及观测点布置图，基础 的长度、宽度与高度；挖槽或钻孔后发现的地质土壤及地下水情况；施 工过程中荷重增加情况；建筑物观测点周围工程施工及环境变化的情况； 建筑物观测点周围笨重材料及重型设备堆放的情况；施测时所引用的水 准点号码、位置、高程及其有无变动的情况；地震、暴雨日期及积水的 情况；裂缝出现日期，裂缝开裂长度、深度、宽度的尺寸和位置示意图 等等。如中间停止施工，还应将停工日期及停工期间现场情况加以说明。
树 立 质 量 法 制观念 、提高 全员质 量意识 。20.10.2720.10.27Tuesday, October 27, 2020
人 生 得 意 须 尽欢， 莫使金 樽空对 月。02:27:3402:27:3402:2710/27/2020 2:27:34 AM
安 全 象 只 弓 ，不拉 它就松 ，要想 保安全 ，常把 弓弦绷 。20.10.2702:27:3402:27Oct-2027-Oct-20
作 业 标 准 记 得牢， 驾轻就 熟除烦 恼。2020年 10月 27日 星期二 2时27分 34秒02:27:3427 October 2020
好 的 事 情 马 上就会 到来， 一切都 是最好 的安排 。上午 2时27分 34秒上 午2时 27分02:27:3420.10.27
专 注 今 天 ， 好好努 力，剩 下的交 给时间 。20.10.2720.10.2702:2702:27:3402:27:34Oct-20
如果施工的单位较多，多次转手，造成竣工测量资料不全，图面 不完整或与现场情况不符时，只好进行实地施测，这样绘出的平 面图，称为实测竣工总平面图。
第14章 3S技术概述
3S技术是 地理信息系统（Geographical Information System,GIS). 全球定位系统(Global Position System,GPS) 遥感（Remote Sensing ,RS) 的总称
ቤተ መጻሕፍቲ ባይዱ
加 强 交 通 建 设管理 ，确保 工程建 设质量 。02:27:3402:27:3402:27Tuesday, October 27, 2020
安 全 在 于 心 细，事 故出在 麻痹。 20.10.2720.10.2702:27:3402:27:34October 27, 2020
踏 实 肯 干 ， 努力奋 斗。2020年 10月 27日 上午2时 27分20.10.2720.10.27
包括室外实测和室内资料编结两方面的内容。
一、竣工测量 在每一个单项工程完成后，必须由施工单位进行竣工测量。提出工程的 竣工测量成果。其内容包括以下各方面：
1．工业厂房及一般建筑物 包括房角坐标，各种管线进出口的位置和高程；并附房屋编号、结构层 数、面积和竣工时间等资料。
2．铁路和公路 包括起止点、转折点、交叉点的坐标，曲线元素，桥涵等构筑物的位置 和高程。
追 求 至 善 凭 技术开 拓市场 ，凭管 理增创 效益， 凭服务 树立形 象。2020年 10月 27日 星期二 上午2时 27分34秒 02:27:3420.10.27
严 格 把 控 质 量关， 让生产 更加有 保障。 2020年 10月上 午2时27分 20.10.2702:27October 27, 2020
第13章 建筑物变形和俊工总平面图编绘
13.1 概述
建筑物发生变形的原因: 一是自然条件的变化 二 建筑物本身的荷重,建筑物的结构,型式及动荷载
变形观测的精度要求及内容 内容: 建筑物(构筑物)的沉降观测、倾斜观测、水平位移观测、裂缝
观测和饶度观测等。
13.2 建筑物沉降观测
13.2.1水准点及沉降观测点的布设
牢 记 安 全 之 责，善 谋安全 之策， 力务安 全之实 。2020年 10月 27日星 期二2时 27分34秒 Tuesday, October 27, 2020
相 信 相 信 得 力量。 20.10.272020年 10月 27日 星期 二2时 27分34秒 20.10.27
谢谢大家！
