单向阀
对单向阀的基本要求

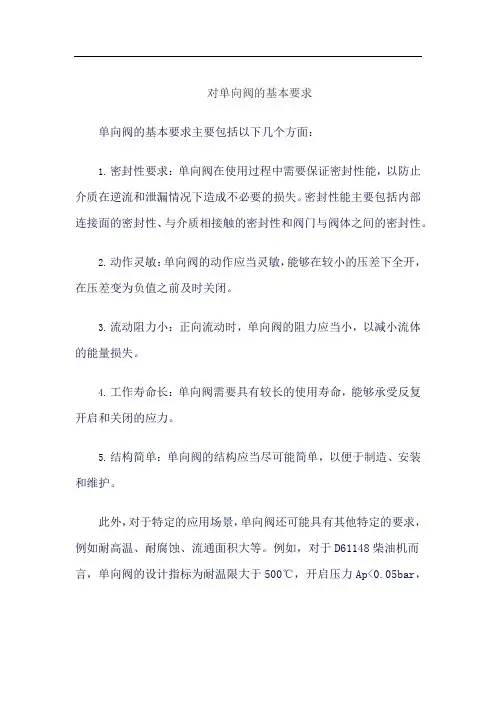

对单向阀的基本要求
单向阀的基本要求主要包括以下几个方面：
1.密封性要求：单向阀在使用过程中需要保证密封性能，以防止介质在逆流和泄漏情况下造成不必要的损失。
密封性能主要包括内部连接面的密封性、与介质相接触的密封性和阀门与阀体之间的密封性。
2.动作灵敏：单向阀的动作应当灵敏，能够在较小的压差下全开，在压差变为负值之前及时关闭。
3.流动阻力小：正向流动时，单向阀的阻力应当小，以减小流体的能量损失。
4.工作寿命长：单向阀需要具有较长的使用寿命，能够承受反复开启和关闭的应力。
5.结构简单：单向阀的结构应当尽可能简单，以便于制造、安装和维护。
此外，对于特定的应用场景，单向阀还可能具有其他特定的要求，例如耐高温、耐腐蚀、流通面积大等。
例如，对于D61148柴油机而言，单向阀的设计指标为耐温限大于500℃，开启压力Ap<0.05bar，
并且在压差由给定值0.05bar下降至零的曲轴转角过程中，应保证其关闭过程对应的曲轴转角小于或等于10°CA。
总的来说，单向阀的基本要求涵盖了密封性、动作灵敏性、流动阻力、工作寿命、结构简单以及针对特定应用场景的特殊要求。
这些要求的满足可以确保单向阀在各种工作条件下都能可靠地执行其功能。
单向阀介绍
单向阀（1）
单向阀只允许工作 油液向一个方向流 动。对于图示流动 方向，在复位弹簧 和工作油液作用下， 阀芯将阀口关闭。 单向阀中也可以不 带复位弹簧。由于 在关闭位置不允许 有泄漏，所以，单 向阀通常为开关阀 式结构。
单向阀（2）
对于图示流动方 向，在工作油液 作用下，单向阀 开启。
当进油口A_2有工作油 液时，情况刚好相反。
双液控单向阀（3）
图示说明双液控单向阀 与三位四通换向阀一起 使用，以竖直定位负载。 这里三位四通换向阀中 位机能为Y型，即其在 静止位置时，工作油口 A和B接油箱。这意味 着双液控单向阀的进油 口A_1和A_2都无工作油 液，从而使液压缸进出 油路关闭。
双液控单向阀（1）
如果液压缸无泄 漏，则双液控单 向阀能够可靠地 将其定位。当进 油口A_1和A_2无 工作油液时，油 口B_1和B_2则关 闭。
双液控单向阀（2）
当进油口A_1有工作油 液时，左边单向阀开 启，从而与油口B_1接 通，同时，控制活塞 向右移动，也使油口 B_2与进油口A_2接通， 工作油液从油口B_2流 向进油口A_2。
回路图：双液控单向阀
该回路图与上述 图示相同，不过， 这里双液控单向 阀以控 制为进油节流。
桥式液压块（2）
当液压缸活塞 杆回缩时，桥 式液压块可使 工作油液再次 从左向右通过 调速阀。
在液压缸活塞 杆回缩过程中， 速度控制为回 油节流。
桥式液压块
动画演示了驱动二位四 通换向阀动作和弹簧使 其复位的情况，以及液 压缸活塞杆伸出和回缩 过程中，工作油液流过 桥式液压块的情况。
同样，桥式液压块还可 连接过滤器或背压阀。
液控单向阀（1）
对于液控单向 阀，可以通过 控制油口（X） 开启，这时允 许工作油液双 向流动。图示 为液控单向阀 处于静止位置， 此时油口B与油 口A不接通。
单向阀
液控单向阀
第四章 液压阀
组成：普通单向阀 + 小活塞缸 特点：a.无控制油时，与普通单向阀一样， b.通控制油时，正反向都可以流动。
液控单向阀动画
第四章 液压阀
K
p1
p2
第四章 液压阀 液控单向阀 图形符号 液控单向阀根据控制活塞的背压腔的泄油方式的 不同，分为外泄式和内泄式，外泄式控制活塞的背压 腔直接回油箱，内泄式控制活塞的背压腔与单向阀的 P1口相通，一般在反向出油腔无背压或背压较低时采 用内泄式；反向出油腔背压较高时采用外泄式，以降 低控制压力。
2、液控单向阀 hydraulically operated check valve 液控单向阀是一种通入控制压力油后允许油液
双向流动的单向阀，它由单向阀和液控装置两部分
组成。
当控制油口K不通压力油时，作用与普通单向阀相 同，油液只能从P1到P2正向通过，反向P2到P1不通； 当控制油口K通入压力控制油时，控制活塞 a 顶推， 推动顶杆，将阀芯强行顶开，使油口A与B相通，这时 油液就可两方向流通。
应用：
第四章 液压阀
将两个液控单向阀组成液压锁lock valve (又称双
向液控单向阀)，常用在汽车起重机的液压支腿油路。
如图所示，支腿油缸工作时，支腿活塞杆上受有很 大负载R，油缸上腔为高压，若不采用液压锁，虽然换 向阀3处于中位时，油缸上下腔通道关闭，但油缸上腔 高压油仍可经过换向阀的密封间隙泄漏，支腿缩回， 造成事故。
一、单向阀 ( check valve)
单向阀包括普通的单向阀和液控单向阀两种。
单向阀
液控单向阀
普通的单向阀
1、普通单向阀(单向阀) check valve 它只允许油液沿一个方向通过，而反向液流被截 止，亦称逆止阀、止回阀，要求其正向液流通过时 压力损失较小，反向截止时密封性能好。 图形符号
水管单向阀和止回阀的区别？
水管单向阀和止回阀是两种常见的阀门类型，它们的主要区别在于工作原理和应用场景：
1. 水管单向阀（Check Valve）：水管单向阀是一种具有单向流动功能的阀门。
其主要作用是防止流体在管道中发生倒流，即防止液体或气体在一个方向上流动，并阻止其在反向上流动。
水管单向阀通常具有一个活门或薄膜，当液体或气体的流量超过单向阀的开启压力时，活门或薄膜会被推开，允许流体通过。
当液体或气体的流量反向流动时，活门或薄膜会关闭，阻止反向流动。
水管单向阀常用于水处理系统、排水系统和管道系统等。
2. 止回阀（Check Valve）：止回阀也是一种阀门，主要用于防止流体在管道中的倒流。
与水管单向阀不同，止回阀通常采用阀瓣或阀盘的方式，通过在流体流动方向上的压力提供阻止倒流的作用。
当流体在其规定方向上流动时，阀盘或阀瓣会被推开，允许流体通过。
但当流体的流动方向发生反向流动时，阀盘或阀瓣会自动关闭，阻止反向流动。
止回阀常用于给水管道、消防系统和石油化工等领域。
总的来说，水管单向阀和止回阀都是用于防止流体倒流的阀门，但它们的工作原理和结构设计略有不同，适用于不同的
场景和应用。
在选择使用时，需要根据具体的需求和系统要求来确定合适的阀门类型。
如果不确定，可以咨询专业人士或阀门供应商，以获得更准确的建议。
单向阀的原理
单向阀的原理
单向阀是一种装置，它允许流体在一个方向上自由流动，而在另一个方向上阻止流体流动。
它的原理基于一个简单的机械设计，通常由一个阀体和一个移动的阀门组成。
在单向阀关闭的状态下，阀门位于阀体的关闭位置，阻止流体通过。
当流体从一个方向上施加压力时，这个压力将使阀门打开，从而允许流体流过。
然而，在相反的流向下，反向的压力会使阀门关闭，从而阻止流体通过。
单向阀的工作原理可以通过以下过程描述：当流体以正向压力进入阀体时，这个压力将在阀门上施加一个向上的力，从而使阀门向上打开。
当流体需要流过阀体时，它会顺利通过阀门进入另一边。
然而，当流体停止流动或者反向流动时，背压将施加在阀门上。
这个反向压力将使阀门返回到关闭位置，从而阻止流体流动。
根据单向阀的不同类型，其工作原理也会有所不同。
例如，柱塞式单向阀和膜片式单向阀都是常见的设计。
柱塞式单向阀具有一个柱塞和弹簧，流体的正向压力将推动柱塞打开阀门，而反向压力则会使阀门关闭。
膜片式单向阀则使用弹性膜片来实现类似的效果。
总的来说，单向阀的原理是利用正向压力将阀门打开，而通过反向压力将阀门关闭，从而实现流体在一个方向上的自由流动。
这种简单但有效的设计使得单向阀广泛应用于各种流体控制和管道系统中。
单向阀的工作原理
单向阀的工作原理
单向阀是一种用来控制流体流动方向的阀门。
它通过阀芯和阀座之间的密封性，实现沿一个方向的流体通道开启或关闭。
单向阀的工作原理基于一个简单的机械原理，即流体在流动时具有惯性。
当流体按照一个方向流动时，阀芯会受到流体的冲击而被推开。
这样，流体就可以顺畅地通过阀门。
而当流体试图按相反的方向流动时，阀芯会受到流体的挤压而被推向阀座，从而封闭了流体通道。
单向阀通常由阀体、阀芯和弹簧等组成。
在正常工作情况下，阀芯会受到弹簧的作用，保持与阀座之间的密封状态。
当流体沿着阀门的进口流动时，压力会使阀芯克服弹簧力推开，使流体穿过阀门。
而当流体试图按相反方向流动时，阀芯会被流体的压力挤压回阀座上，阀门关闭，阻止了反向流动。
单向阀具有简单、可靠、省力等优点，广泛应用于液压、气动系统中，以及石油、化工、造纸等行业。
它们在防止流体倒流和保护设备的安全性方面起到了重要的作用。
单向阀
桥式液压块（1）
• 在桥式液压块中， 四个单向阀组合成 一个功能单元。该 图示说明单向阀如 何与调速阀一起使 用。在液压缸活塞 杆伸出和回缩过程 中，工作油液从左 向右流过调速阀。 图示为液压缸活塞 杆伸出时的情况。
双液控单向阀（1）
• 如果液压缸无泄 漏，则双液控单 向阀能够可靠地 将其定位。当进 油口A_1和A_2无 工作油液时，油 口B_1和B_2则关 闭。
双液控单向阀（2）
• 当进油口A_1有工作 油液时，左边单向阀 开启，从而与油口 B_1接通，同时，控 制活塞向右移动，也 使油口B_2与进油口 A_2接通，工作油液 从油口B_2流向进油 口A_2。 当进油口A_2有工作 油液时，情况刚好相 反。
在液压缸活塞杆伸 出过程中，速度控 制为进油节流。
桥式液压块（2）
• 当液压缸活塞 杆回缩时，桥 式液压块可使 工作油液再次 从左向右通过 调速阀。
在液压缸活塞 杆回缩过程中， 速度控制为回 油节流。
桥式液压块
• 动画演示了驱动二位四 通换向阀动作和弹簧使 其复位的情况，以及液 压缸活塞杆伸出和回缩 过程中，工作油液流过 桥式液压块的情况。
液控单向阀（3）
• 图示表明如何 通过使用液控 单向阀保持液 压缸不动，从 而对负载定位。 驱动二位三通 换向阀动作， 液控单向阀开 启，液压缸活 塞杆回缩。
回路图：液控单向阀
• 该回路图与上述 图示相同，不过， 这里液控单向阀 以图形符号表示。
液控单向阀
• 驱动二位四通换向阀动作，工作 油液使液控单向阀开启，从而使 液压缸活塞杆伸出。当将二位四 通换向阀复位时，无杆腔中工作 油液被液控单向阀封闭，液压缸 活塞杆保持伸出状态。现驱动二 位三通换向阀动作，则液控单向 阀的控制活塞复位，即液控单向 阀开启，液压缸活塞杆开始回缩。 在液压缸活塞杆回缩过程中，二 位三通换向阀处于静止位置，从 而使液控单向阀再次关闭，液压 缸活塞杆及负载则保持在当前位 置。当再次驱动二位三通换向阀 动作时，液压缸活塞杆才完全回 缩。
单向阀的工作原理及应用
单向阀的工作原理及应用单向阀的工作原理及应用单向阀是一种只允许流体在管道中单向流动的阀门。
它广泛应用于各种领域，包括污水处理、化学反应和制药等。
本文将详细介绍单向阀的工作原理以及其主要应用场景。
一、单向阀的工作原理单向阀的工作原理主要基于流体动力学原理。
当流体流向阀芯时，由于流体具有一定的压力，阀芯会在流体压力的作用下产生一定的位移，从而打开阀门，使流体顺利通过。
而当流体流向与阀芯方向相反时，阀芯会在弹簧力或流体逆向压力的作用下关闭阀门，阻止流体的逆向流动。
具体来说，当流体从入口流入单向阀时，流体压力作用于阀芯表面，克服弹簧力或流体逆向压力，推动阀芯向右移动。
随着阀芯的移动，阀门逐渐打开，流体得以顺利通过。
而当流体从出口流出时，阀芯在弹簧力或流体逆向压力的作用下向左移动，关闭阀门，阻止流体的逆向流动。
二、单向阀的应用场景1、污水处理：单向阀在污水处理领域中主要用于防止污水回流。
例如，在污水处理厂的生物反应池中，单向阀安装在出水口处，确保污水能够顺利流出，而不会回流进入反应池。
2、化学反应：在化学反应过程中，单向阀主要用于控制反应物的流量。
例如，在化学反应釜中，单向阀安装在入口管道上，确保反应物能够顺利进入反应釜，而不允许反应产物逆向流出。
3、制药：在制药行业中，单向阀主要用于药液的输送和配制。
例如，在注射液的生产过程中，单向阀安装在药液管道中，确保药液能够顺利流过节流孔，而不允许空气逆向进入管道。
三、单向阀的优缺点1、优点：单向阀结构简单，操作可靠，能够有效地实现流体的单向流动，防止逆流和堵塞。
此外，单向阀具有较低的压降和摩擦力，适用于高流量和大管径的管道系统。
2、缺点：单向阀在某些情况下可能会影响系统的稳定性。
例如，在某些需要双向流动的系统中，单向阀可能会成为系统的薄弱环节，导致系统性能下降。
此外，单向阀的密封性能对流体中的杂质比较敏感，需要定期维护和清洗。
四、总结单向阀是一种重要的管道控制元件，广泛应用于各个领域。
单向阀的工作原理
单向阀的工作原理单向阀是一种常见的流体控制装置，用于控制流体在管道中的流动方向。
它通常由阀体、阀瓣和弹簧组成。
单向阀可分为重力式单向阀、弹簧式单向阀和液压式单向阀等多种类型，但它们的工作原理基本相同。
单向阀的工作原理如下：1. 重力式单向阀：重力式单向阀利用阀瓣自身重量和流体压力的作用，实现阀门的开关。
当流体压力超过阀瓣自身重量时，阀瓣会被推开，流体可以顺利通过。
当流体压力低于阀瓣自身重量时，阀瓣会自动关闭，阻止反向流动。
2. 弹簧式单向阀：弹簧式单向阀通过弹簧的压力来控制阀瓣的开关。
当流体压力超过弹簧的压力时，阀瓣会被推开，流体可以通过。
当流体压力低于弹簧的压力时，弹簧会将阀瓣闭合，阻止反向流动。
3. 液压式单向阀：液压式单向阀利用流体压力的变化来控制阀门的开关。
当流体压力超过设定的阀门压力时，阀门打开，流体通过。
当流体压力低于设定的阀门压力时，阀门关闭，阻止反向流动。
单向阀的应用范围广泛，常见于液压系统、汽车发动机、空调系统等。
它们的工作原理使得流体只能在一个方向上流动，防止了反向流动，起到了控制和保护的作用。
需要注意的是，单向阀的选型应根据具体的工作条件和流体特性进行选择，以确保其正常工作和长寿命。
在安装和维护单向阀时，应注意清洁工作环境，定期检查和更换阀门部件，以确保其可靠性和安全性。
总结起来，单向阀的工作原理可以归结为利用重力、弹簧或液压力来控制阀门的开关，从而实现流体在管道中的单向流动。
通过合理选择和使用单向阀，可以有效控制流体的流动方向，提高系统的安全性和可靠性。
单向阀结构类型
单向阀结构类型单向阀，也称为非回流阀、逆止阀或止回阀，是一种用于控制流体单向流动的装置。
单向阀在流体系统中起到防止逆流的作用，防止流体倒流到系统中。
以下是关于单向阀结构类型的一些常见信息：1. 膜片式单向阀（Check Valve with Diaphragm）膜片式单向阀的主要特点是使用柔软的膜片来阻止逆流。
膜片通常是弹性材料制成，可以在逆流时迅速关闭，防止流体倒流。
这种结构常见于低压系统。
2. 弹簧式单向阀（Check Valve with Spring）弹簧式单向阀使用弹簧来提供关闭力，防止逆流。
当流体逆流时，弹簧被压缩，阀门关闭，防止流体返回。
这种结构常用于中压系统。
3. 球型单向阀（Ball Check Valve）球型单向阀使用球体作为阀门，球体可以在流体压力下自由移动。
当有逆流时，球体会被压到阀座上，阻止逆流。
这种结构适用于各种压力条件。
4. 插装式单向阀（Cartridge Check Valve）插装式单向阀的结构紧凑，通常是一个小型插装组件，直接插入到流体系统中。
这种结构便于安装和更换。
5. 旋启式单向阀（Swing Check Valve）旋启式单向阀的阀门是一个可旋转的闸板，当流体逆流时，阀门会被压紧到阀座上，防止逆流。
这种结构常见于大流量的系统。
6. 涡轮式单向阀（Turbine Check Valve）涡轮式单向阀使用旋转的涡轮来防止逆流。
涡轮在正向流动时旋转，但在逆向流动时则被停止。
这种结构适用于一些高流速、高压的系统。
7. 卫生级单向阀（Sanitary Check Valve）卫生级单向阀通常用于食品、制药和生物工程等领域，其设计使得清洗和维护更为方便，以确保流体的纯洁性。
结论单向阀的结构类型因其应用场景、流体性质以及压力要求而有所不同。
选择适当类型的单向阀对于系统的正常运行至关重要。
在实际应用中，需要根据具体的工程要求来选择最合适的单向阀结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单向阀
1 命名规则
设计序号，用阿拉伯数字表示
客户代号，用英文字母表示
出口规格代号，1：小于1/4″的统称；2：二分即1/4 ″；3：三分
即3/8″；4：四分即1/2″；依次类推
1/4的统称；2：二分即1/4 ″；3：三分即
3/8″；4：四分即1/2″；依次类推
阀口径，用阿拉伯数字表示
弹簧规格代号：H：弹簧加强型；省略：普通型
阀型式代号，S：弹簧型；省略：无弹簧型
阀基本代号：YCV、CA V或CV
2 单向阀简介
2.1 单向阀适用于以R22、R407C、R410A等为制冷剂的空调系统中，和毛细管并联,控制制冷剂的正反向流量，使制冷剂只能按某一规定方向流动；也可用于其他冷冻、冷藏设备中；
2.2 工作原理：利用阀两端介质存在的压力差，自动推动内部阀芯动作，使阀开启或关闭。
3 外观图
3.1家用
3.2 商用
4 基本参数
型式 规格型号
阀口径 连接尺寸 最高使用 压力 适用冷媒 适用冷媒温度CA V/CV
Φ4.8 Φ6.35、Φ9.52YCV3
Φ3 Φ6.35、Φ9.52YCV5
Φ5 Φ9.52、Φ12.7YCV8
Φ8 Φ12.7、Φ15.88YCV11
Φ11 Φ15.88、Φ19.05家用 YCV14
Φ14 Φ19.05、Φ22.2 4.2MPa -30℃～+120℃YCVS5/YCVSH5
Φ5 Φ6.35、Φ9.52YCVS8/YCVSH8 Φ8 Φ9.52、Φ12.7YCVS10/YCVSH10 Φ10 Φ12.7、Φ15.88YCVS13/YCVSH13 Φ13
Φ15.88、Φ19.05直
通
型 YCVS17/YCVSH17 Φ17
Φ19.05、Φ22.2YCVS20/YCVSH20 Φ20
Φ22.2、Φ28.58YCVS26/YCVSH26 Φ26
Φ28.58、Φ35 商用 直角型 YCVS31/YCVSH31
Φ31 Φ35、Φ41.28 4.6MPa R22 R407C R410A -50℃～+140℃
5 使用说明
5.1 配管焊接时，要保持阀主体温度不大于120℃；采用水冷却时，不能使水分进入阀的内部；同时，要避免阀内部的氧化；
5.2 带“H ”符号的加强弹簧型单向阀适用于压缩机排气管路上；不带“H ”符号的家用单向阀产品不适用于压缩机出口等高温高压部位；
5.3 产品应贮存在干燥、通风的地方。
