井巷工程课程设计说明书学生姓名：专业班级：学号：学院：指导教师：年月日目录1. 设计的目的 (1)2. 设计的条件 (1)2.1地质条件 (1)2.2生产能力及服务年限 (1)2.3井筒装备 (1)2.4运输设备及装备 (1)3. 设计内容 (1)3.1主井的设计 (1)3.2副井的设计 (8)3.3石门的设计 (13)3.4施工组织设计 (19)3.5管理制度 (27)4. 参考文献 (29)1. 设计的目的本课程设计是 “井巷工程”课教学的重要环节，通过本设计，使学生熟悉设计的程序和方法，培养学生独立分析和解决问题的能力，为毕业设计打下基础。
2. 设计的条件 2.1 地质条件矿山第一水平石门大巷所通过岩层的普氏系数24f ＝～，为稳定性较差岩层，涌水量3360/m h ，风量360m s ／ 。
主井与副井所通过岩层46f ＝～，中等稳定，风量均按380 m s ／考虑。
该矿井属于低瓦斯井。
2.2 生产能力及服务年限矿山年产量120万t ，其第一水平服务年限20a 。
2.3 井筒装备主井为双箕斗井，箕斗容积32.5m ，型号为 2.55.5FJD （）型。
主井内铺设300mm Φ排水管2条，并设有梯子间。
副井为双罐笼井，采用3＃单层罐笼（ 2.2YJGG －型）。
副井内铺设有200mm Φ供风管2条，100mm Φ供水管1条，2条动力电缆，3条照明和通讯电缆，设有梯子间。
2.4 运输设备及装备石门运输巷为双轨运输大巷，内设水沟，铺设有供风管2条，80mm Φ，供水管1条，动力电缆1条，照明和通讯电缆3条。
电机车型号：10600550ZK －／； 矿车型号： 1.26YCC （）。
3. 设计内容根据已知条件设计主、副井井筒和石门运输巷道。
3.1 主井的设计(1)选择井筒断面形状：根据条件：设计服务年限20a ，主井与副井所通过岩层中等稳定。
而根据文献[1]可知：圆形断面具有服务年限长，承受地压性能好，通风阻力小、维护费用少以及便于施工等优点，故选择圆形作为井筒断面形状；另外，由于主井所通过的岩层为中等稳定，需要考虑支护，这里选用被广泛采用的整体灌注混凝土支护，据文献[2]可知其具有强度较高，便于机械化施工的优点；(2)选择罐道形式及材料：罐道是提升容器在井筒中运行的导向装置，它必须具有一定的强度和刚度，以减小提升容器的摆动。

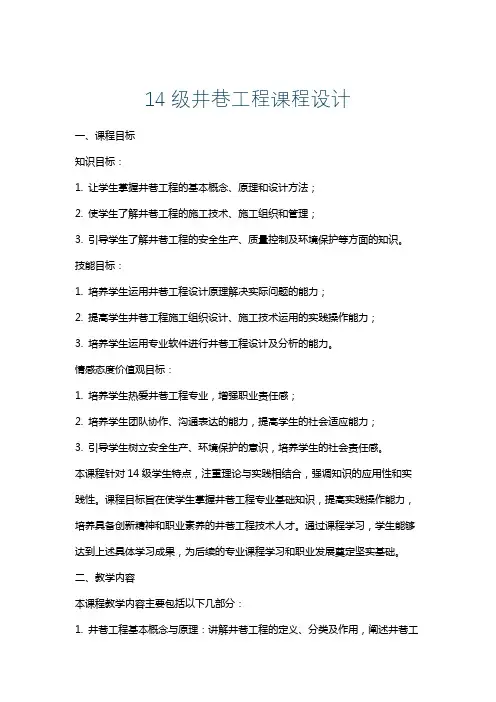

14级井巷工程课程设计
14级井巷工程课程设计一、课程目标知识目标：1. 让学生掌握井巷工程的基本概念、原理和设计方法；2. 使学生了解井巷工程的施工技术、施工组织和管理；3. 引导学生了解井巷工程的安全生产、质量控制及环境保护等方面的知识。
技能目标：1. 培养学生运用井巷工程设计原理解决实际问题的能力；2. 提高学生井巷工程施工组织设计、施工技术运用的实践操作能力；3. 培养学生运用专业软件进行井巷工程设计及分析的能力。
情感态度价值观目标：1. 培养学生热爱井巷工程专业，增强职业责任感；2. 培养学生团队协作、沟通表达的能力，提高学生的社会适应能力；3. 引导学生树立安全生产、环境保护的意识，培养学生的社会责任感。
本课程针对14级学生特点，注重理论与实践相结合，强调知识的应用性和实践性。
课程目标旨在使学生掌握井巷工程专业基础知识，提高实践操作能力，培养具备创新精神和职业素养的井巷工程技术人才。
通过课程学习，学生能够达到上述具体学习成果，为后续的专业课程学习和职业发展奠定坚实基础。
二、教学内容本课程教学内容主要包括以下几部分：1. 井巷工程基本概念与原理：讲解井巷工程的定义、分类及作用，阐述井巷工程的基本原理和设计要求。
2. 井巷工程设计方法：介绍井巷工程的设计流程、设计原则，分析井巷工程的施工图设计、施工组织设计等内容。
3. 井巷工程施工技术：讲解井巷工程的施工工艺、施工方法，分析施工过程中可能出现的问题及解决措施。
4. 井巷工程施工组织与管理：介绍井巷工程施工组织设计、施工进度计划，探讨施工过程中的质量控制、安全生产及环境保护等方面的问题。
5. 井巷工程案例分析：分析典型井巷工程案例，使学生了解实际工程中的设计、施工和管理方法。
教学内容按照以下进度安排：第一周：井巷工程基本概念与原理第二周：井巷工程设计方法第三周：井巷工程施工技术第四周：井巷工程施工组织与管理第五周：井巷工程案例分析教材章节及内容列举：第一章：井巷工程概述第二章：井巷工程设计第三章：井巷工程施工技术第四章：井巷工程施工组织与管理第五章：井巷工程案例分析本教学内容注重科学性和系统性，结合课程目标，合理安排教学进度，使学生能够全面掌握井巷工程相关知识。
井巷工程课程设计
设计目的：⒈巩固提高所学的专业知识，使其理论联系实际。
⒉培养和锻炼学生独立工作能力，分析和解决问题的能力。
⒊培养学生在设计、计算、绘图、查阅和运用科技文献资料、正确编写专业技术文件等方面的能力。
⒋熟悉煤炭工业有关的方针政策、规程、规范和技术规定等，充分开发智力潜力，建立全面经济观念，为毕业后工作奠定坚实的基础。
设计采用标准：本次设计依据《井巷设计基础》、《煤矿安全规程》及《矿山井巷工程施工及验收规范》。
设计内容：⒈巷道断面设计首先选择巷道断面形状，确定巷道净断面尺寸并进行风速验算；其次，根据支护参数，计算出巷道的设计掘进断面尺寸，并按允许的超挖值，求出巷道的计算掘进断面尺寸，然后布置水沟和管线；最后，绘制巷道断面施工图，编制巷道特征和每米工程量及消耗量表。
⑴钻眼爆破工作①爆破后所形成的断面应符合设计要求．光面爆破要求巷道超挖不大于150毫米,欠挖不得超过质量标准的规定。
②爆破的岩石块度应有利于提高装岩生产率(一般不大于300毫米);有时还要求堆积状况便于组织装运和钻眼与装岩平行作业。
③爆破后围岩震裂较小,不崩倒棚子和损坏设备。
④爆破单位岩石所需炸药和雷管的消耗量低,钻眼工作量小,炮眼利用率要达到85％以上。
(2)施工组织与管理内容：概论、矿井的基本情况,矿井建设的准备工作,矿井建设的施工程序,列表详细阐述,确定井巷工程的施工方案。
施工管理：推行招标承包制和积极展开建设监理工作,深入了解招标投标方式与技术程序,加强设计管理,建立修改设计管理制度,加强材料设备的技术性能资料管理和建立技术档案,做好隐蔽工程的原始记录和工程验收工作,切实做好劳动力的培训与调配,切实做好工作平衡,认真抓好“概算、预算、决算”工作。
(3)安全生产包括：开采水平巷道、井巷的维修、通风、安全监测、爆破材料的储存、井下放炮、平巷运输,井下工作人员都必须熟悉安全出口。
井下每一个水平到上一个水平和各个采区都必须至少有两个行人的安全出口并与通道地面的安全出口相连接.为建成两个安全出口的不沟。
井巷工程课程设计
第一部分巷道断面设计一、选择巷道断面形状与支护方式设计年产300万吨矿井的第一水平运输大巷，一般服务年限在20年以上。
采用600mm轨距的双轨运输的大巷，其净宽在3m以上。
巷道穿过中等稳定的岩层，在简化设计同时既有利于施工和安全生产有具又明显经济效益的条件下，设计该巷道采用直墙半圆拱形断面，采用钻眼爆破方法掘进。
该巷道设计选用螺纹钢树脂锚杆与喷射混凝土支护，局部需坚强支护地段铺设钢筋网，形成锚喷网联合支护。
二、确定巷道净断面尺寸在既保证各种机械、器材和运输设备在巷道中畅通无阻，又能满足《煤矿安全规程》规定的人行道宽度与各种安全间隙以及通过航道的风量、风速要求，同时还要考虑敷设于巷道中的各种管道、电缆的合理布置等原则下进行巷道断面尺寸的设计。
（一）确定巷道净宽度D查表知ZK10-6/550电机车体宽A1=1050mm、高h=1660mm,1.5吨矿车宽1050mm、高1150mm。
根据《煤矿安全规程》，取人行道宽C=1250＞800，非人行道一侧安全间隙宽a=1000mm。
查表3-3知本巷道双轨中线距b=1300mm，则两电机车之间的t距离为1300-(1050/2+1050/2)=250>200mm故巷道净宽度：B=a+2A1+c+t=1000+2*1050+1250+250=4600mm(B=a1+b=c1=(1000+1050 /2)+1300+(1050/2+1250)=1525+1300+1775=4600)(二)确定巷道拱高h0半圆拱形巷道拱高h0=B/2=4600/2=2300mm。
半圆拱半径R=h0=2300mm。
（三）确定巷道壁高h31.按架线电机车导电弓子要求确定h3由表3-7中半圆拱形巷道壁高公式得h3≥h4+h c-√（（R-n）2-(K+b1)2）式中 h4—轨面起电机车架线高度，按《煤矿安全规程》取h4=4500mm。
h c—道床总高度。
