水击泄放阀安装要求

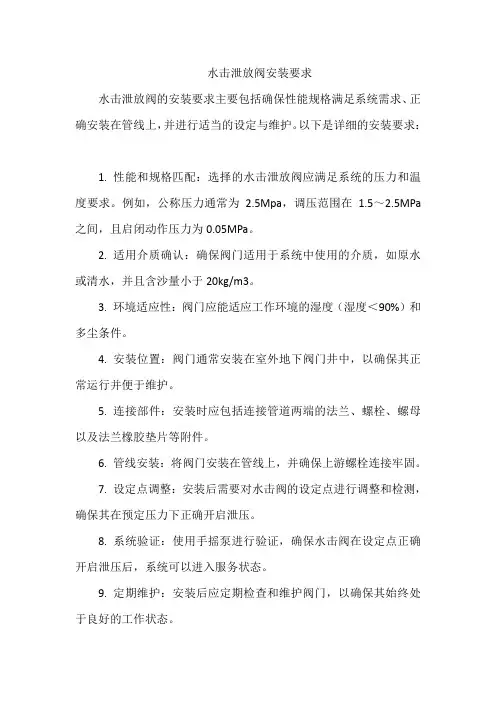

水击泄放阀安装要求
水击泄放阀的安装要求主要包括确保性能规格满足系统需求、正确安装在管线上，并进行适当的设定与维护。
以下是详细的安装要求：
1. 性能和规格匹配：选择的水击泄放阀应满足系统的压力和温度要求。
例如，公称压力通常为
2.5Mpa，调压范围在 1.5～2.5MPa 之间，且启闭动作压力为0.05MPa。
2. 适用介质确认：确保阀门适用于系统中使用的介质，如原水或清水，并且含沙量小于20kg/m3。
3. 环境适应性：阀门应能适应工作环境的湿度（湿度＜90%）和多尘条件。
4. 安装位置：阀门通常安装在室外地下阀门井中，以确保其正常运行并便于维护。
5. 连接部件：安装时应包括连接管道两端的法兰、螺栓、螺母以及法兰橡胶垫片等附件。
6. 管线安装：将阀门安装在管线上，并确保上游螺栓连接牢固。
7. 设定点调整：安装后需要对水击阀的设定点进行调整和检测，确保其在预定压力下正确开启泄压。
8. 系统验证：使用手摇泵进行验证，确保水击阀在设定点正确开启泄压后，系统可以进入服务状态。
9. 定期维护：安装后应定期检查和维护阀门，以确保其始终处于良好的工作状态。
水击泄放阀的安装是一个综合性的过程，需要根据具体的系统要求和工作环境来进行。
正确的安装和定期的维护是确保水击泄放阀正常工作的关键。
M&J 水击泄压阀介绍04-02-19
6 150
8 200
10 250
12 300
16 400
20 500
24 600
30 750
50 120
480 1200 1900 3100 4200 7630 11900 17175 38640
( 60 时 每 钟 仑 ( 制 仑 , 每 方 尺 的 差 过 体 水 . 尺1 注 1) ℉ 以 分 加 计 美 加 )以 平 英 1 磅 压 通 阀 的 量
总目录
回首页
水击泄放阀
Daniel Valve Company
M & J Valve Company
DANFLO水击泄放阀在中国的业绩 水击泄放阀在中国的业绩
萧山—杭州成品油管道 1,镇海—萧山 杭州成品油管道 镇海 萧山 2,库尔勒—鄯善原油管道 库尔勒 鄯善原油管道 4,花土沟—格尔木原油管道 花土沟 格尔木原油管道 6,富拉原油管道 9,珠三角成品油管道 11,哈萨克斯坦- 11,哈萨克斯坦-中国原油管道 12,阿拉山口12,阿拉山口-独山子原油管道 13, 13,西部原油成品油管道 15,甬沪宁原油管道增输工程 15, 16,临邑- 16,临邑-济南原油管道 13,仪征- 13,仪征-长岭原油管道 14,庆阳- 14,庆阳-咸阳原油管道 15,抚顺-鲅鱼圈管道改造 15,抚顺- 3,兰成渝成品油管道 5,格尔木—拉萨成品油管道 格尔木 拉萨成品油管道 7,鲁皖成品油管道 10,靖边- 10,靖边-惠安堡原油管道

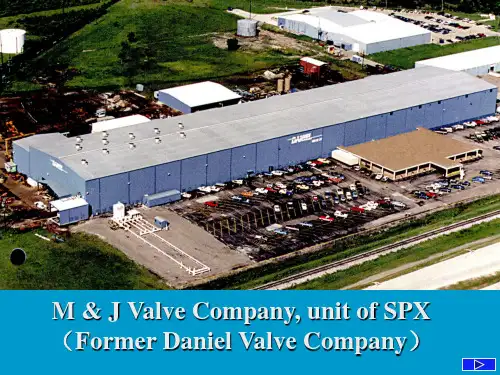

M & J Valve Company, unit of SPX Company) (Former Daniel Valve Company)
公司历史
1962年 J阀门公司成立 生产带泄放孔的焊制平板闸阀, 阀门公司成立, 1962年 M & J阀门公司成立,生产带泄放孔的焊制平板闸阀, 产品一经推出, 便成为了业界的标准,平板闸阀尺寸: 产品一经推出, 便成为了业界的标准,平板闸阀尺寸: 4-84英寸. 84英寸. 英寸 1977年 M&J阀门公司被 阀门公司被Daniel Industry收购 M&J阀门公司改 收购, 1977年 M&J阀门公司被Daniel Industry收购,M&J阀门公司改 名为Daniel Valve Company(丹尼尔阀门公司). Company(丹尼尔阀门公司). 名为Daniel 1996年 收购OFM阀门维护公司,提高公司的售后服务水平. OFM阀门维护公司 1996年 收购OFM阀门维护公司,提高公司的售后服务水平. 1999年 与总公司一起被EMERSON工业集团收购. EMERSON工业集团收购 1999年 与总公司一起被EMERSON工业集团收购. 2002年 进入世界500强的SPX 500强的SPX工业集团 2002年 进入世界500强的SPX工业集团 2005年 正式改回最初的名字: Company, 2005年 正式改回最初的名字: M & J Valve Company, Unit of SPX
M&J (DANIEL)氮气式水击泄压阀安装和维护手册
BULLETIN 400G-40JUNE 1993 安装和维护手册用于3"-12"水击泄压阀（氮气控制型）SECTION 1 安装和维护说明3"-12"水击泄压阀安装和启用1. 在安装水击阀以前，请确定阀门前的管道内没有脏东西、废弃物和金属屑，如果有条件，最好将阀门上游钢管进行吹扫，去除杂物。
2. 将阀门安装在管线上，确定阀门上游螺栓连接牢固。
（注意：为平抑温度变化产生的压力设定漂移，最好将扩大阀芯用的温差补偿氮气瓶埋地）。
3. 确定氮气供应系统的阀门是关闭的。
4. 连接氮气供应管线，从氮气供应系统阀门（H）到充气阀（D）。
5. 将阀门至于操作状态：5.1. 在开始使用水击泄放阀系统之前，应先打开连通温差平抑氮气瓶的截断阀（E），打开氮气充气阀（D）。
5.2. 缓慢打开氮气控制柜后的氮气瓶开关。
不要快速打开高压氮气瓶，避免高压氮气冲入系统损坏系统。
5.3. 缓慢调整氮气控制柜内的调压阀，顺时针为增加压力，直至调压阀下游（左侧）和水击阀上氮气压力表的压力达到标牌显示值，此时，水击阀和温差平抑氮气瓶都已经充压完成。
5.4. 缓慢打开水击阀后的截断闸阀（B）。
5.5. 缓慢打开水击阀前的截断闸阀（A）。
此时阀前压力应低于阀腔内压力，阀门保持关闭。
6. 水击阀停止使用：6.1. 缓慢关闭水击阀前的截断阀（A）。
6.2. 缓慢关闭水击阀后的截断阀（B）。
6.3. 通过水击阀前后管道上的排放阀将阀门前后管道内的压力泄出，如果没有排放阀的设计，则在拆除阀门时，应缓慢松开阀门与管道连接的螺栓，让压力从法兰连接处泄出。
关闭水击阀上的充气阀（D）和截断阀（E）。
缓慢打开水击阀上部的泄压阀（F），将阀腔内的压力泄出。
水击泄压阀的修理注：在阀门部件专有名称后，括号内的编号为阀门部件的编号，详见阀门的拆解图形的指示。
1. 确定阀门前后，及阀腔内压力已经泄出。
2. 如图二所示，将氮气控制系统取下；或将连接氮气控制系统的氮气管连接接头分开。
DANIEL水击泄压阀结构及工作原理
DANIEL水击泄压阀结构及工作原理
一、用途
水击泄压阀主要安装在长输管道进出站，为引导管道所产生水击而设计，在水击到来时快速打开，将压力泄放到事故罐内，然后无撞击关闭,避免因水击形成的巨大压力对管道造成破坏。
在西部管道工程中应用于泵站的进站和出站.
二、结构特点
1、丹尼尔水击泄压阀是轴流型，先导式的水击泄压阀.每台水击泄压阀均带一套阀门引压及测试附件。
它包括引压管、隔断阀、压力表、三通、四通等附件。
2、丹尼尔水击泄压阀为整体铸造。
3、丹尼尔水击泄压阀的设定值在现场可调.
4、丹尼尔水击泄压阀的密封等级为ANSI CLASS VI. 所有的密封圈都是在现场可更换的.水击泄压阀的阀座由适合于输送介质的金属部分(阀座环—316不锈钢)和软材料（阀座－Nylon）组成。
三、工作原理
阀塞后的腔体内充满氮气或液体，提供了阀门的设定泄压压力，使阀塞在闭合位置，抵挡阀前液体产生的压力.阀门关闭直至水击压力超过阀塞后的设定压力，此时水击泻放阀快速打开，导引水击压力释放。
由于阀前压力下降，阀后液体压力＋弹簧弹力占了优势，使阀塞回到闭合位置。
四、性能特点
泄压阀采用机械导阀系统，内部介质流道为轴流式,具有现场调整其设定值的功能.水击泄压阀应是快开型的，开启时间小于100ms。
泄压阀的设定精度不低于±1%。
五、性能参数
阀门类型、开启方式、泄放量(m3/h）、操作压力（MPa)、压力设定值（MPa)、背压（MPa）、进口压力等级、出口压力等级及进、出口法兰面形式等.。
丹尼尔_水击压阀介绍
DANIEL水击泄压阀的超压度非常小，其超 压度先导式小于0.17Mpa；
DANIEL水击泄压阀关闭迅速，但在关闭的 过程中不会产生水锤；
DANIEL水击泄压阀具有高精度的特点，先 导式为小于±1％ ；
如果阀门出口流速过大，在水击泄压阀的泄 放过程中会产生剧烈震动、噪音和气蚀等情 况。因此，在DANIEL的阀门选型中，均要 求对阀门出口流速进行较核。
安装、投产注意事项
在将阀门安装到管道之前，先用短接连接阀 门上下游管道，用水冲洗管道，一定要尽量 将泄压阀上下游管道冲洗干净。
如用河水、湖水冲洗管道，一定要先将 河水、湖水沉淀后在用其冲洗管道。
待水击泄压阀上下游管道冲洗完毕，准 备安装水击泄压阀之前，可先用手伸进 管道，主要是看看上游大小头焊缝处是 否还有焊渣等杂质，如有杂质，可人工 用海绵或者纱布将焊缝处的杂质清理出 管道 。
DANIEL阀门公司产品线
M303平板闸阀
四通换向阀
止回阀
控 制阀
高温产品
售后服务
400系列阀门尺寸
DANIEL 可制造更大尺寸的阀门
尺寸（英寸） 2 3 4 6 8 10 12 16 20 24 30
DIN（mm） 50 75 100 150 200 250 300 400 500 600 750
主要优点和优势
高卸流能力（Cv），使您可使用更小和/或更少的阀门，提供所需的水击保 护。节省安装费用，减少重量。 反应快速——快速打开/无撞击关闭，便于阀门导引水击压力。 充足的安全系数，防止意外的瞬时水击压力破坏。
目 录 回首页
DANIEL的水击泄压阀的Cv值特别大，这就 意味着在满足泄放量的情况下，用户可以选 择较小的DANIEL水击泄压阀，节省成本；
消防水系统泄压阀压力设定值标准
消防水系统泄压阀压力设定值标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言消防水系统泄压阀是消防系统中的重要设备，它能够在系统压力超过设定值时释放水压，防止管道或设备发生损坏，保障系统的安全运行。
水击泄压阀(自建)讲解
工作原理
• 图为先导式水击泄压阀
压力表
感应导管
丝堵
球阀
导阀 调整螺丝
水击泻放阀
液体流向 泻放管道
阀门关闭
阀门开启
通阀前 图为 水击泄压阀关闭状态
压力表
后 中前
室 室 室 前室与中室相通：阀门关闭
压力感应管
通 通通
阀 阀阀 后 座前
导阀
< 液体压力P1 弹簧弹力P2
感应导管
丝堵
球阀
导阀
调整螺丝
压力设定弹簧
②当上游管线液体压力升高，压力经过测压 管迅速传到导阀阀腔，液体压力大于弹簧 作用力（设定压力），推动活塞向左，压 紧导阀弹簧，梭型塞堵住通道Pu和Pc，通 道Pd和Pc相连通，因此阀前压力大于阀芯 腔压力，形成压差，推动阀芯向右移动， 压紧了弹簧，导通流道，阀门打开，将压 力泄放掉。
• 阀前管线液体压力降低，经测压管迅速传 到导阀阀腔，导阀活塞在导阀弹簧恢复力 的作用下向右移动，梭型塞堵住Pd通道和 Pc，通道Pu和Pc相连通，阀前与阀芯腔压 力恢复相等，阀芯在弹簧的恢复力下恢复 原位，阀门恢复关闭状态。
保持正常的压力值。
它碎屑。
阀体密封。
水击泄压阀不能正常运行
活塞表面有划痕或在转角 处有凸起
拆下活塞进行修理或更换
当塞活有塞向在开中方心向位滑置动时的，趋活势。活氮用塞气。密在封压圈力断系裂统或中损不坏起，作
更换损坏的活塞或密封圈， 并检查其它渗漏点。
阀动作迟缓
在气室中有液体
用压缩空气将气室吹扫干 净
主要优点和优势
• l高卸流能力（Cv），使您可使用更小和/或 更少的阀门，提供所需的水击保护。节省 安装费用，减少重量。
先导式水击泄压阀工作原理
先导式水击泄压阀工作原理
先导式水击泄压阀的工作原理如下：
1. 当上游压力小于设定压力时，导阀内阀塞在右侧，阀塞座内压力（上游液体压力+弹簧座弹簧的弹力）大于上游压力，阀塞关闭。
2. 当上游压力大于设定压力时，导阀内阀塞在左侧，阀塞座内压力（弹簧座弹簧的弹力）大于小游压力，阀塞打开。
针对水击泄压阀常见的故障，可以通过一种泄压状态下的在线故障排除方式来解决。
这种方式可以简化维检修程序，直接一目了然的判断查找故障点，便于及时检修，从而缩短检修时间并优化检修程序。
以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
正式稿件Βιβλιοθήκη 16❖ 2.1、结构
❖ 氮气式水击泄压阀由：温差补偿瓶、氮气控 制箱、氮气瓶、氮气操作系统、阀体、阀芯、 弹簧、引压管。
正式稿件
17
正式稿件
18
❖ 氮气控制箱：
结构：内部有两个
压力变送器（分别
为氮气瓶压力和设
定压力）、两个
调节阀（一备一用
）、一个安全阀（
当压力超过设定压
力时，释放多余的
正式稿件
21
正式稿件
22
正式稿件
23
兰成原油管道氮气式水击泄压阀参数汇总表
❖ 是通过挤压阀体内部的气囊来开启的，其结 构简单，安装方便，不需要额外的辅助设施， 特别适用于高粘原油。原油管道上常用的泄 压阀主要有DANFLO氮气式水击泄压阀。 DANFLO氮气式水击泄压阀具有流通能力强、 反应灵敏、安全稳定性高、自动化程度高等 特点，可跟踪阀前端水击压力变化，当输油 管道中的介质发生水击，压力达到阀门设定 值时，能够快速开启，从而有效保护管道。
经过测压管迅速传到导阀阀腔，液体压
正式稿件
7
❖ 力大于弹簧作用力（设定压力），推动活塞 向左，压紧导阀弹簧，梭型塞堵住通道Pu和 Pc，通道Pd和Pc相连通，因此阀前压力大于 阀芯腔压力，形成压差，推动阀芯向右移动， 压紧了弹簧，导通流道，阀门打开，将压力 泄放掉。阀前管线液体压力降低，经测压管 迅速传到导阀阀腔，导阀活塞在导阀弹簧恢 复力的作用下向右移动，梭型塞堵住Pd通道 和Pc，通道Pu和Pc相连通，阀前与阀芯腔压 力恢复相等，阀芯在弹簧的恢复力下恢复原 位，阀门恢复关闭状态。
压力）。
❖ 氮气瓶：
四个: 20MPa
正式稿件
19
正式稿件
20
❖ 2.3、工作原理
当压力低时，阀芯内气囊的压力（设定压力） 大于上游管线液体压力，水击泄压阀不动作。 当上游管线液体压力升高，大于气囊压力 （设定压力）时，在压力的作用下，气囊受 到挤压，使气囊内部的氮气一部分由截断阀 进入到温差补偿瓶中，另一部分经充气阀进 入氮气控制箱，经氮气控制箱内的安全阀排 放到大气中，当阀前与阀芯腔内压力恢复相 等时，阀芯在气囊作用下，恢复到原位，阀 门恢复关闭状态。
门上游和下游两端的压力泄放掉，把阀芯腔内的
压力泄放出去后，可对停运的水击泄压阀进行检
修。
正式稿件
13
❖ （3）水击泄压阀设定压力的调试校验
❖ ①全关水击泄压阀上游和下游管线截断阀；
❖ ②安装手摇泵，将橡胶软管一端连接到手摇打压 泵另一端与测压管相连，关闭测压管与上游管线 之间的阀门，打开手摇打压泵与测压管之间的阀 门；
14
❖ 1.5、维护保养：
❖ （1）泄压阀动作后，要及时做好记录，并 对过滤器进行清洗；
❖ （2）每运行2000小时要对压力表进行校准；
❖ （3）没运行4000小时要对水击泄压阀进行 检查，对泄放压力值进行测定校验；
❖ （4）每运行1000小时要对导阀过滤器进行清 洗。
正式稿件
15
❖ 2、氮气式水击泄压阀
正式稿件
1
❖ 1、概述：
❖ 为保证管道安全稳定运行，防止由于水击造 成管道及站场输油设备的损坏，通常在进出 站管线上安装有水击泄压阀。泄压阀系统的 作用就是当压力达到或超过泄压阀压力泄放 设定值后进行压力泄放保护。泄压阀是保护 管道安全的重要设备。
❖ 目前应用较广的泄压阀有两种形式，先导式 泄压阀和胶囊式泄压阀。
1 3130 280 7.7 NR-20 Class 600
4.415.B
4”
2 3119 320 10.0 NR-20 Class 600
正式稿件
5
导阀 弹簧
动力油路
PU 油管路
活塞
滑阀 PC油管路 PD 油管路
阀座
阀芯
正式稿件
流道 6
1.3、工作原理：
❖ 如图所示，当压力低时，导阀弹簧作用力 （设定压力）大于上游管线液体压力，梭型 塞处在导阀阀腔右侧，堵住通道Pd和Pc，通 道Pu和Pc相连通，通道Pc与阀芯腔是相连通 的，流道Pu与阀前上游管线是相连通的，阀 芯腔内充满液体，阀前与阀芯腔内压力相等， 阀芯在弹簧的作用下处在左侧，堵住流道， 阀门关闭。当上游管线液体压力升高，压力
正式稿件
3
❖ 1.2、结构：
❖ 水击泄压阀主要由阀体、阀芯、导阀、测压 管四大部分组成。
压力表
感应 导管
导阀
调整 螺 丝
球阀
丝堵
液体 流 向
水击 泻放阀
泻 放管 道
正式稿件
4
兰成渝管道先导式水击泄压阀参数汇总表
序号 阀门 最大泄 设定 规格型 口径及压力
编号 放量 压力 号
等级
4.415.B
4”
正式稿件
8
正式稿件
9
正式稿件
10
❖ 1.4、操作：
正式稿件
11
❖ （1）水击泄压阀的投运操作： ❖ ①慢慢打开水击泄压阀下游的管段上的截断
阀B； ❖ ②慢慢打开水击泄压阀上游的管段上的截断
阀A； ❖ ③慢慢打开阀体排气阀，将阀芯内空气排净； ❖ ④关闭旁路阀C，投运操作结束。
正式稿件
12
❖ （2）水击泄压阀的切换操作：
❖ ③使用手摇打压泵增压，一直到测压管上游压力 表读书不在升高为止，此压力读书为设定的压力 值，将该数值记录下来；
❖ ④如果要改变设定压力值，松开锁定螺母，用六
角头扳手旋转导阀末端的设定螺丝，进行压力调
节。顺时针增加设定压力，逆时针减小设定压力，
调节完后，拧紧锁紧螺母。重新设定值的校验，
直到正确的设定压力。正式稿件
正式稿件
2
❖ 1.1先导式泄压阀是依靠阀体内部的导阀来开启 的，其结构简单，安装方便，不需要额外的辅 助设施，特别适用于低粘原油。它的缺点是不 适用与高粘油品，主要是因为先导式泄压阀的 导管较细，高粘油品易在导管内粘结，影响泄 放效果。成品油管道上常用的泄压阀主要有 DANFLO先导式泄压阀。DANFLO先导式水击 泄压阀采用轴流泄压方式，阀门反应灵敏，动 作迅速，在万分之一秒内阀门完全开启，寿命 长，精度高，在设定压力的1%的范围内动作， 能够保证成品油管道压力泄放的可靠性和适应 性。
❖ ①慢慢打开要投运的水击泄压阀下游的管段上的 截断阀B；
❖ ②慢慢打开要投运的水击泄压阀上游的管段上的 截断阀A；
❖ ③慢慢打开阀体排气阀，将阀芯内空气排净；
❖ ④慢慢关闭要停运的水击泄压阀上游的管段上的 截断阀A1；
❖ ⑤慢慢关闭要停运的水击泄压阀下游的管段上的 截断阀B1；
❖ ⑥此时，水击泄压阀的切换操作结束。将停运阀
