泡沫灭火系统泡沫液和系统组件(设备)现场检查标准版本
泡沫灭火系统组件及设置要求标准范本
操作规程编号：LX-FS-A10378泡沫灭火系统组件及设置要求标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑泡沫灭火系统组件及设置要求标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
泡沫灭火系统的组件由水源、泡沫消防泵（泡沫消防水泵、泡沫混合液泵、泡沫液泵）、泡沫液储罐、泡沫比例混合装置、泡沫产生装置、阀门、管道及其它附件组成。
系统组件必须采用经国家级产品质量监督检验机构检验合格，并且必须符合设计用途。
一、泡沫消防泵泡沫消防泵即能把水或泡沫液以一定的压力输出的消防泵，泡沫消防泵宜选用特性曲线平缓的离心泵，以保证流量的可变性和扬程的不变性。
泡沫消防泵宜为自灌式引水。
但采用自灌式引水时，蓄水池的水面不得高于水泵轴线5m，否则环泵式负压比例混合器不能正常工作。
（一）泡沫消防水泵、泡沫混合液泵的选择与设置要求泡沫消防水泵、泡沫混合液泵应选择特性曲线平缓的离心泵，且其工作压力和流量应满足系统设计要求；当采用水力驱动式平衡式比例混合装置时，应将其消耗的水流量计入泡沫消防水泵的额定流量内；当采用环泵式比例混合器时，泡沫混合液泵的额定流量应为系统设计流量的1.1倍；泵进口管道上，应设置真空压力表或真空表；泵出口管道上，应设置压力表、单向阀和带控制阀的回流管。
泡沫灭火系统调试质量标准及检验方法
泡沫灭火系统的动力源和备用动力
应进行切换试验，动力源和备用动力及电气设备运行应正常
当为手动控制时，以手动的方式进行1次〜2次试验；当为自动控制时，以自动和手动的方式各进行1次〜2次试验
2
消防泵运行试验
其性能应符合设计和产品标准的要求；应与备用泵在设计负荷下进行转换运行试验，其主要性能应符合设计要求
泡沫灭火系统调试质量标准及检验方法
1检查数量：
主控项目
1）表第1项：当为手动灭火系统时，应选择最远的防护区或储罐；当为自动灭火系统时，应选择最大和最远两个防护区或储罐分别以手动和自动的方式进行试验。
2）表第2项：选择最不利点的防护区或储罐，进行一次试验。
3）表第3项：全数检查。
一般项目
4）全数检查。
3
高倍数泡沫灭火系统
应符合设计要求。高倍数泡沫灭火系统按序号1中规定进行完喷水试验，并将水放空后，应以手动或自动控制的方式对防护区进行喷泡沫试验，喷射泡沫的时间不应小于30s；实测泡沫混合液的混合比和泡沫供给速率及自接到火灾模拟信号至开始喷泡沫的时间
泡沫混合液的混合比按GB50281的检查方法测量;泡沫供给速率的检查方法，应记录各高倍数泡沫产生器进口端压力表读数，用秒表测量喷射泡沫的时间，然后按制造厂给出的曲线查出对应的发泡量，经计算得出的泡沫供给速率不应小于设计要求的最小供给速率；喷射泡沫的时间和自接到火灾模拟信号至开始喷泡沫的时间用秒表测量
关闭非试验防护区的阀门，用压力表测量后进行计算和观察检查
5
泡沫消火栓喷水试验
其出口压力应符合设计要求
用压力表测量
2质量标准和检验方法：
泡沫灭火系统调试质量标准和检验方法
类别
序号
检查项目
质量标准
泡沫灭火系统泡沫液和系统组件(设备)现场检查
泡沫灭火系统泡沫液和系统部件（设备）现场检查泡沫灭火系统施工前，按照施工过程质量控制要求，需要对系统组件、管件及其他设备、材料进行到场检验，不合格的组件、管件、设备、材料不能使用。
本节仅对泡沫灭火系统专用组件、材料及和其他系统要求不同的组件、材料的现场检查进行说明。
产品质量证明书的检验内容和要求见本章第1章的相关内容；供水设施、管网管件、通用阀门等组件的现场检查内容和要求详见本篇第二章“消防给水”的相关内容。
一、泡沫液现场检查一般情况下，泡沫液进场后，需要现场取样留存，以待日后需要时送检。
保留泡沫溶液的储存条件应符合现行国家标准《泡沫灭火剂》GB15308和《泡沫灭火系统设计规范》GB50151的相关规定。
1.检查内容及要求因为泡沫液是泡沫灭火系统的关键材料，直接影响系统的灭火效果，所以把好泡沫液的质量关是至关重要的环节。
对于泡沫液用量较多的情况，需要将其发送给合格的测试单位进行测试。
对属于下列情况之一的泡沫液需要送检：（1）6％a型低膨胀泡沫液的设计用量大于或等于7.0t；（2）3％a型低膨胀泡沫液的设计用量大于或等于3.5t；（3）6%蛋白质型培养基复合泡沫溶液的最小储备大于或等于2.5t；（4）6％合成介质多重泡沫溶液的最小储量大于或等于2.0t；（5）高膨胀泡沫液的最小储量大于或等于1.0t；（6）根据合同文件的规定，需要对泡沫液进行取样并送至现场进行检查。
2.检测方法：对于取样留存的泡沫液，遵守和检查市场准入制度要求的有效证书和产品出厂证书就足够了；对于需要送检的泡沫液，需要按现行国家标准《泡沫灭火剂》GB15308的规定对相关参数进行检测。
送检泡沫液主要对其发泡性能和灭火性能进行检测，检测内容主要包括发泡倍数、析液时间、灭火时间和抗烧时间。
二、系统部件的现场检查泡沫灭火系统组件进场后，可能存在因意外原因对组件造成损伤，从而影响的可靠性和灭火效果。
因此，系统选用的各种组件到达施工现场后，施工单位和施工单位也应积极认真地进行检查验收，把隐患消灭在安装前，这样做对确保系统功能是至关重要的。
安徽省《泡沫灭火系统技术标准》GB50151-2021
表A.0.1 泡沫灭火系统工程划分分部工程序号子分部工程分项工程泡沫灭火系统1进场检验材料进场检验系统组件进场检验2系统施工消防泵的安装泡沫液储罐的安装泡沫比例混合器(装置)的安装管道、阀门和泡沫消火栓的安装泡沫产生装置的安装泡沫喷雾系统的安装3系统调试动力源和备用动力源切换试验水源测试消防泵试验稳压泵、消防气压给水设备调试泡沫比例混合器(装置)调试报警阀调试泡沫产生装置的调试泡沫消火栓冷喷试验泡沫消火栓箱喷泡沫试验泡沫灭火系统的调试4系统验收泡沫灭火系统施工质量验收表B.0.1 施工现场质量管理检查记录工程名称项目工程建设单位项目负责人设计单位项目负责人监理单位监理工程师施工单位项目负责人施工许可证开工日期年月日序号项目内容1现场质量管理制度2质量责任制3操作上岗证书4施工图审查情况5施工组织设计、施工方案及审批6施工技术标准7工程质量检验制度8现场材料、系统组件存放与管理9其他施工单位项目负责人：监理工程师：建设单位项目负责人：检查结论（签章）（签章）（签章）表B.0.2-1 泡沫灭火系统施工过程进场检验记录工程名称项目工程施工单位监理单位子分部工程名称进场检验施工执行标准名称及编号分项工程名称质量规定(本标准条款)施工单位检查记录监理单位检查记录材料进场检验9.2.4 9.2.5 9.2.6 9.2.7系统组件进场检验9.2.8 9.2.9 9.2.10 9.2.11 9.2.12 9.2.13 9.2.14 9.2.15结论施工单位项目负责人：监理工程师：（签章）（签章）表B.0.2-2 阀门的强度和严密性试验记录工程名称项目工程施工单位监理单位规格型号数量公称压力（MPa）强度试验严密性试验介质压力(MPa)时间(min)结果介质压力(MPa)时间(min)结果结论参加单位及人员施工单位项目负责人：监理工程师：（签章）（签章）表B.0.2-3 泡沫灭火系统施工过程安装质量检查记录工程名称项目工程施工单位监理单位子分部工程名称系统安装施工执行标准名称及编号分项工程名称质量规定(本标准条款)施工单位检查记录监理单位检查记录消防泵的安装9.3.5 9.3.6 9.3.7 9.3.8 9.3.9泡沫液储罐的安装9.3.10 9.3.11 9.3.12 9.3.13泡沫比例混合器(装置)的安装9.3.14 9.3.15 9.3.16 9.3.17 9.3.18管道、阀门和泡沫消火栓的安装9.3.19 9.3.20 9.3.21 9.3.22 9.3.23 9.3.24 9.3.25 9.3.26 9.3.27 9.3.28 9.3.29 9.3.30续表 B.0.2-3分项工程名称质量规定(本标准条款)施工单位检查记录监理单位检查记录泡沫产生装置的安装9.3.32 9.3.33 9.3.34 9.3.35泡沫喷雾系统的安装9.3.36 9.3.37 9.3.38 9.3.39 9.3.40 9.3.41 9.3.42 9.3.43 9.3.44 9.3.45 9.3.46 9.3.47结论施工单位项目负责人：监理工程师：（签章）（签章）工程名称项目工程施工单位监理单位管道编号设计参数强度试验严密性试验管径(mm)材质介质压力(MPa)介质压力(MPa)时间(min)结果介质压力(MPa)时间(min)结果结论参加单位及人员施工单位项目负责人：监理工程师：（签章）（签章）工程名称项目工程施工单位监理单位管道编号设计参数冲洗管径(mm)材质介质压力(MPa)介质压力(MPa)流量(L/s)流速(m/s)冲洗时间或次数结果结论参加单位及人员施工单位项目负责人：监理工程师：（签章）（签章）表B.0.2-6 泡沫灭火系统施工过程调试检查记录工程名称项目工程施工单位监理单位子分部工程名称系统调试施工执行标准名称及编号分项工程名称质量规定(本标准条款)施工单位检查记录监理单位检查记录动力源和备用动力切换试验9.4.9水源测试9 4.10消防泵试验9.4.1112稳压泵、消防气压给水设备调试9.4.12泡沫比例混合器(装置)调试9.4.13泡沫产生装置调试9.4.141 2 3 4报警阀调试9.4.151 2 3泡沫消火栓冷喷试验9.4.16泡沫消火栓箱喷续表 B.0.2-6分项工程名称质量规定(本标准条款)施工单位检查记录监理单位检查记录泡沫灭火系统调试9.4.181 2 3 4 5 6结论施工单位项目负责人：监理工程师：（签章）（签章）表B.0.3 隐蔽工程验收记录工程名称项目工程建设单位设计单位监理单位施工单位管道编号设计参数强度试验严密性试验防腐管径(mm)材料介质压力(MPa)介质压力(MPa)时间(min)结果介质压力(MPa)时间(min)结果等级结论意见隐蔽前的检查隐蔽方法简图或说明验收结论验收单位施工单位监理单位建设单位（公章）（公章）（公章）项目负责人：监理工程师：项目负责人：（签章）（签章）（签章）表B.0.4 泡沫灭火系统质量控制资料核查记录工程名称项目工程建设单位设计单位监理单位施工单位序号资料名称资料数量核查结果核查人1有效设计施工图、设计说明书2设计变更通知书、竣工图3系统组件和泡沫液的自愿性认证或检验的有效证明文件和产品出厂合格证；材料的出厂检验报告与合格证4系统组件的安装使用说明书5施工许可证和施工现场质量管理检查记录6泡沫灭火系统施工过程检查记录及阀门的强度和严密性试验记录、管道试压和管道冲洗记录、隐蔽工程验收记录7系统验收申请报告核查结论核查单位建设单位施工单位监理单位（公章）（公章）（公章）项目负责人：项目负责人：监理工程师：（签章）（签章）（签章）表B.0.5 泡沫灭火系统验收记录工程名称项目工程建设单位设计单位监理单位施工单位子分部工程名称系统验收(第10章)施工执行规范名称及编号分项工程名称条款验收项目名称验收内容记录验收评定结果系统施工质量验收10.0.71水源给水管网进水管管径及供水能力、储水设施容量2天然水源水量、枯水期确保用水的措施3过滤器10.0.8动力源、备用动力及电气设备电源负荷级别，备用动力的容量，电气设备的规格、型号、数量及安装质量，动力源和备用动力的切换试验10.0.91消防泵房位置、耐火等级等防火要求2应急照明及安全出口10.0.101泡沫消防水泵与稳压泵泵、柴油机、阀门等部件的规格、型号、数量等，控制阀的锁定位置，柴油机排烟管道的布置、柴油的牌号2引水方式3电动消防泵启动情况4柴油机消防泵的启动情况5稳压泵启动情况分项工程名称条款验收项目名称验收 内容记录验收评定结果系统施工质量验收10.0.111泡沫液储罐材质、规格、型号及安装质量2标志3附件的功能10.0.121泡沫比例混合装置规格、型号及安装质量2混合比10.0.13泡沫产生装置规格、型号及安装质量10.0.141报警阀组组件的质量2流量、压力3水力警铃的位置、铃声声强4阀组动作情况5控制阀状态6联动控制要求10.0.151管道管道的材质、规格、管径、连接方式、安装位置、防冻措施2管道坡度及辅助排水设施3管件管件的规格、安装位置4管道支、吊架，管墩固定方式、间距管道穿楼板、分项工程名称条款验收项目名称验收 内容记录验收评定结果系统施工质量验收10.0.161喷头数量、规格、型号2安装位置、安装高度、相关距离及偏差3备用量10.0.17水泵接合器数量、进水管位置10.0.181泡沫消火栓规格、型号、安装位置及间距2冷喷试验10.0.191泡沫消火栓箱安装质量2喷泡沫试验10.0.20泡沫喷雾系统动力瓶组数量、规格、型号、安装质量、充装量、储存压力10.0.21泡沫喷雾系统集流管材料、规格、连接方式、布置及泄压装置10.0.22泡沫喷雾系统分区阀数量、型号、规格、位置、标志、安装质量10.0.23泡沫喷雾系统驱动装置数量、型号、规格、位置、标志、驱动气瓶介质及压力、驱动装置管道10.0.24机械应急手动操作标志、附件分项工程名称条款验收项目名称验收 内容记录验收评定结果系统施工质量验收10.0.251压力信号反馈装置启动情况、反馈信号2分区控制阀启动情况、反馈信号3流量、压力是否满足设计要求4水泵及其他联动设备启动情况、反馈信号5主、备电源切换情况10.0.261低倍数系统发泡倍数、混合比、自系统启动至喷泡沫的时间等2中倍数、高倍数系统泡沫供给速率、混合比、自系统启动至喷泡沫的时间等3泡沫-水雨淋系统发泡倍数、混合比、自系统启动至喷泡沫的时间等4闭式泡沫-水喷淋系统混合比、充水时间、自系统启动至喷泡沫的时间等5泡沫喷雾系统混合比、自系统启动至喷泡沫的时间等验收结论验收单位建设单位施工单位监理单位设计单位（公章）（公章）（公章）（公章）项目负责人：项目负责人：总监理工程师：项目负责人：（签章）（签章）（签章）（签章）表D.0.1 泡沫灭火系统的维护管理工作检查项目部位工作内容检查周期消防泵电动消防泵的启动试验每周柴油机消防泵的启动电池电量检测每日柴油机储油箱的油量、盘车每周柴油机泵的启动试验每月流量和压力每季度水源水位、消防用水不作他用的技术措施每月动力瓶组、驱动气瓶储存压力每周泡沫产生装置氮封储罐泡沫产生器的密封泄漏检测每两周外观检查每月相关装置活动机构检查每月泡沫消火栓、泡沫消火栓箱开关试验每月消防气压给水设备气体压力每月水泵接合器检查接口及附件每月阀门外观、开关试验每月润滑保养每季度压力表外观每月动力源及电气设备工作情况每月管道外观每月渗漏检查每月冲洗每半年清除储罐上的立管内锈渣每半年雨淋阀压力及排水设施每月金属软管外观每月过滤器外观每月滤网清洗每半年系统相关试验每两年表D.0.2 泡沫灭火系统维护管理记录使用单位防护区/保护对象年月日检查日期检查项目检查、试验内容结果存在问题及处理情况检查人(签字)负责人(签字)年月日年月日年月日年月日年月日年月日年月日年月日年月日年月日备注注：1、检查项目栏内应根据系统选择的具体设备进行填写；。
20151022《泡沫灭火系统施工及验收规范》GB50281-2006(修订)
表 D.0.2 系统月（年）检记录
工程名称
通海滇南商业管理有限公司
日期
检查项目
检查、试 验内容
结果
存在问题及 检查人 处理情况 （签字）
负责人 （签字）
备注
年月日
年月日
年月日
年月日
年月日
年月日
年月日
年月日
年月日
年月日
年月日
年月日
年月日
年月日 注：1 检查项目栏内应根据系统选择的具体设备进行填写。 2 表格不够可加页。 3 结果栏内填写合格、部分合格、不合格。
时
时
材 介 压力 介 压力
结 介 压力
结
间
间
料 质 (MPa) 质 (MPa)
果 质 (MPa)
果
(min)
(min)
防腐
等结 级果
隐蔽前的检查 隐蔽方法
简图或说明 验收结论 施工单位
监理单位
建设单位
验 收 单 位
(公章）项目负责人:
云南宏华工程监理有限公司
(公章)项目负责人:
(公章)项目负责人:
（签章） 年 月 日
筑业软件 98521520509431
表 D.0.1 系统周检记录
工程名称
检查项目 时间
消防泵启 动动试验
通海滇南商业管理有限公司
备用动力 启动试验
存在问题及 处理情况
检查人 （签字）
负责人 (签字)
备注
注：1 检查项目栏内应根据系统选择的具体设备进行填写。 2 检查项目若正常划√。
筑业软件 98521520509431
结果
介质
严密性试验
压力
时间
结果

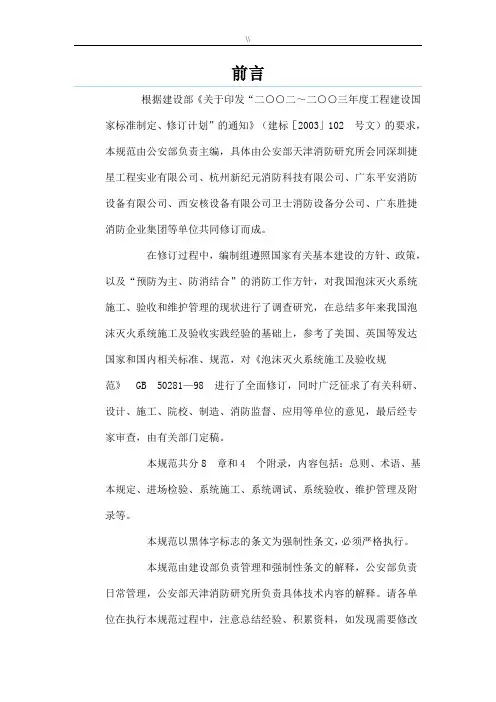

《泡沫灭火系统项目施工及其验收标准规范》GB50281
前言根据建设部《关于印发“二○○二～二○○三年度工程建设国家标准制定、修订计划”的通知》（建标［2003」102 号文）的要求，本规范由公安部负责主编，具体由公安部天津消防研究所会同深圳捷星工程实业有限公司、杭州新纪元消防科技有限公司、广东平安消防设备有限公司、西安核设备有限公司卫士消防设备分公司、广东胜捷消防企业集团等单位共同修订而成。
在修订过程中，编制组遵照国家有关基本建设的方针、政策，以及“预防为主、防消结合”的消防工作方针，对我国泡沫灭火系统施工、验收和维护管理的现状进行了调查研究，在总结多年来我国泡沫灭火系统施工及验收实践经验的基础上，参考了美国、英国等发达国家和国内相关标准、规范，对《泡沫灭火系统施工及验收规范》GB 50281—98 进行了全面修订，同时广泛征求了有关科研、设计、施工、院校、制造、消防监督、应用等单位的意见，最后经专家审查，由有关部门定稿。
本规范共分8 章和4 个附录，内容包括：总则、术语、基本规定、进场检验、系统施工、系统调试、系统验收、维护管理及附录等。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和强制性条文的解释，公安部负责日常管理，公安部天津消防研究所负责具体技术内容的解释。
请各单位在执行本规范过程中，注意总结经验、积累资料，如发现需要修改和补充之处，请及时将意见和有关资料寄规范管理组（公安部天津消防研究所，地址：天津市南开区卫津南路110 号，邮编300381 ) ，以供今后修订时参考。
本规范主编单位、参编单位和主要起草人：主编单位：公安部天津消防研究所参编单位：深圳捷星工程实业有限公司杭州新纪元消防科技有限公司广东平安消防设备有限公司西安核设备有限公司卫士消防设备分公司广东胜捷消防企业集团主要起草人：李靖飞石守文沈纹宋旭东刘国祝李深梁冯松杜增虎伍津许杨丙杰1 总则1.0.1为保障泡沫灭火系统（或简称系统）的施工质量，规范验收和维护管理，制定本规范。
建筑消防设施检验规程 第6部分：泡沫灭火系统2020版内蒙古地方标准
建筑消防设施检验规程第6部分：泡沫灭火系统1 范围DB15/T 353的本部分规定了泡沫灭火系统的要求、检验方法和检验规则。
本部分适用于建筑消防设施中泡沫灭火系统的检验。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50116 火灾自动报警系统设计规范GB 50231 机械设备安装工程施工及验收通用规范GB 50275 压缩机、风机、泵安装工程施工及验收规范GB 50281—2006 泡沫灭火系统施工及验收规范3 要求3.1 一般要求3.1.1 设备、材料及配件应符合设计要求和国家现行有关标准的规定，并应具有质量合格证明文件、国家法定质检机构的检验报告等文件。
系统中的强制认证产品还应有认证证书和认证标识。
3.1.2 系统中国家强制认证产品的名称、规格型号应与强制性产品认证证书或强制检验报告相一致，同时产品的实物也应与型式检验报告中的描述相一致。
3.1.3 系统中非国家强制认证的产品名称、型号、规格应与检验报告一致；检验报告中未包括的配接产品接入系统时，应提供系统组件兼容性检验报告。
3.2 消防水源3.2.1 市政给水3.2.1.1 当市政给水管网连续供水时，消防给水系统可采用市政给水管网直接供水。
3.2.1.2 用作两路消防供水的市政给水管网应符合下列要求：a)市政给水厂应至少两条输水干管向市政给水管网输水；b)市政给水管网应为环状管网；c)应至少有两条不同的市政给水干管上不少于两条引入管向消防给水系统供水。
3.2.2 消防水池3.2.2.1 消防水池的有效容积应符合设计要求。
3.2.2.2 当消防水池采用两路消防供水且在火灾情况下连续补水能满足消防要求时，消防水池的有效容积应根据计算确定，但不应小于100 m3，当仅设有消火栓系统时不应小于50 m3。
3.2.2.3 消防用水与与其他用水共用的水池，应有确保消防用水不被挪作他用的技术设施。
泡沫灭火系统设计规范 GB50151-2010要点
前言Code of design for foam extinguishing systemsGB50151-2010中华人民共和国住房和城乡建设部公告第737 号关于发布国家标准《泡沫灭火系统设计规范》的公告现批准《泡沫灭火系统设计规范》为国家标准，编号为GB50151-2010，自2011年6月1日起实施。
其中，第3.1.1、3.2.1、3.2.2（2）、3.2.3、3.2.5、3.2.6、3.3.2（1、2、3、4）、3.7.1、3.7.6、3.7.7、4.1.2、4.1.3、4.1.4、4.1.10、4.2.1、4.2.2（1、2）、4.2.6（1、2）、4.3.2、4.4.2（1、2、3、5）、6.1.2（1、2、3）、6.2.2（1、2、3）、6.2.3、6.2.5、6.2.7、6.3.3、6.3.4、7.1.3、7.2.1、7.2.2、7.3.5、7.3.6、8.1.5、8.1.6、8.2.3、9.1.1、9.1.3条（款）为强制性条文，必须严格执行。
原《低倍数泡沫灭火系统设计规范》GB50151-92（2000年版）和《高倍数、中倍数泡沫灭火系统设计规范》GB50196-93（2002年版）同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二0一0年八月八日本规范是根据原建设部《关于印发<2006 年工程建设标准规范制订、修订计划（第一批）>的通知》（建标[2006]77 号）和《关于同意调整国家标准< 低倍数泡沫灭火系统设计规范>修订计划的复函》（建标标函[2006]50 号）的要求，由公安部天津消防研究所会同有关单位，在《低倍数泡沫灭火系统设计规范》GB50151-92 （2000 年版）和《高倍数、中倍数泡沫灭火系统设计规范》GB50196- 93 （2002 年版）的基础上，通过合并，并进行修订而成。
本规范在编制过程中，编制组遵照国家有关基本建设的方针、政策，以及“预防为主、防消结合”的消防工作方针，以科学严谨的态度，与有关单位合作先后开展了泡沫喷雾系统灭油浸变压器火灾、公路隧道泡沫消火栓箱灭轿车火、凝析轻烃低倍数泡沫灭火、环氧丙烷储罐抗溶泡沫灭火等大型试验研究；深入相关单位调研，总结国内外近年来的科研成果、工程设计、火灾扑救案例等实践经验；借鉴国内外有关标准、规范的新成果，开展了必要的专题研究和技术研讨；广泛征求了国内有关设计、研究、制造、消防监督、高等院校等部门和单位的意见，最后经审查定稿。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件编号：RHD-QB-K1523 （操作规程范本系列）
编辑：XXXXXX
查核：XXXXXX
时间：XXXXXX
泡沫灭火系统泡沫液和系统组件（设备）现场检查标准版本
泡沫灭火系统泡沫液和系统组件
（设备）现场检查标准版本
操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
泡沫灭火系统施工前，按照施工过程质量控制要求，需要对系统组件、管件及其他设备、材料进行到场检验，不合格的组件、管件、设备、材料不能使用。
本节仅对泡沫灭火系统专用组件、材料及和其他系统要求不同的组件、材料的现场检查进行说明。
产品质量证明文件检查内容和要求详见本篇第一章的相关内容；供水设施、管网管件、通用阀门等组件的现场检查内容和要求详见本篇第二章“消防给水”的相关内容。
一、泡沫液的现场检验
一般情况下，泡沫液进场后，需要现场取样留存，以待日后需要时送检。
留存泡沫液的储存条件要满足现行国家标准《泡沫灭火剂》GB15308和《泡沫灭火系统设计规范》GB50151的相关规定。
1.检查内容及要求
因为泡沫液是泡沫灭火系统的关键材料，直接影响系统的灭火效果，所以把好泡沫液的质量关是至关重要的环节。
对于泡沫液用量较多的情况，需要将其送至具备相应资质的检测单位进行检测。
对属于下列情况之一的泡沫液需要送检：
（1）6％型低倍数泡沫液设计用量大于或等于7.0t；
（2）3％型低倍数泡沫液设计用量大于或等于3.5t；
（3）6%蛋白型中倍数泡沫液最小储备量大于或
等于2.5t；
（4）6％合成型中倍数泡沫液最小储备量大于或等于2.0t；
（5）高倍数泡沫液最小储备量大于或等于
1.0t；
（6）合同文件规定的需要现场取样送检的泡沫液。
2.检测方法：对于取样留存的泡沫液，进行观察检查和检查市场准入制度要求的有效证明文件及产品出厂合格证即可；对于需要送检的泡沫液，需要按现行国家标准《泡沫灭火剂》GB15308的规定对相关参数进行检测。
送检泡沫液主要对其发泡性能和灭火性能进行检测，检测内容主要包括发泡倍数、析液时间、灭火时间和抗烧时间。
二、系统组件现场检查
泡沫灭火系统组件进场后，可能存在因意外原因对组件造成损伤，从而影响的可靠性和灭火效果。
因此，系统选用的各种组件到达施工现场后，施工单位和建设单位还应主动认真地进行检查验收，把隐患消灭在安装前，这样做对确保系统功能是至关重要的。
系统组件的现场检查主要包括组件的外观质量检查、性能检查、强度和严密性检查等。
（一）系统组件的外观质量检查
1.检查内容及要求
（1）需要检查的系统组件
需要对以下组件进行检查：泡沫产生装置、泡沫比例混合器(装置)、泡沫液储罐、泡沫消防泵、泡沫消火栓、阀门、压力表、管道过滤器、金属软管等。
（2）组件需要满足的要求
①无变形及其它机械性损伤；②外露非机械加工
表面保护涂层完好；③无保护涂层的机械加工面无锈蚀；④所有外露接口无损伤，堵、盖等保护物包封良好；⑤铭牌标记清晰、牢固；⑥消防泵盘车灵活，无阻滞，无异常声音；⑦高倍数泡沫产生器用手转动叶轮灵活；⑧固定式泡沫炮的手动机构无卡阻现象。
2.检测方法：观察检查和手动检查。
对于组件中的手动机构，如需要转动的部位，要亲自动手操作，看其是否能按满足要求。
（二）系统组件的性能检查
1.检查内容及要求
（1）需要检查的系统组件
泡沫产生装置、泡沫比例混合器(装置)、泡沫液压力储罐、泡沫消防泵、泡沫消火栓、阀门、压力表、管道过滤器、金属软管等。
（2）组件需要满足的要求
①系统组件的规格、型号、性能符合现行国家标准《泡沫灭火系统及部件通用技术条件》GB20031和设计要求。
②当以上组件在设计上有复验要求或施工方、建设方等对组件质量有疑义时，需要将这些组件送至具有相应资质的检测单位进行检测复验，需要检测的组件由监理工程师负责抽样，具体复验结果要符合国家现行产品标准和设计要求。
2.检测方法：一般情况下，检查市场准入制度要求的有效证明文件和产品出厂合格证。
当组件需要复验时，按现行国家标准《泡沫灭火系统及部件通用技术要求》GB20031等相关标准规定的试验方法进行试验。
（三）系统组件的强度和严密性检查
1.检查内容及要求
（1）需要检查的系统组件
泡沫灭火系统对阀门的质量要求较高，如阀门渗漏影响系统的压力，使系统不能正常运行。
从目前情况看，由于种种原因，阀门渗漏现象较为普遍，为保证系统的施工质量，需要对阀门的强度和严密性进行试验。
（2）需要达到的要求
①强度和严密性试验要采用清水进行，强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；
②试验压力在试验持续时间内要保持不变，且壳体填料和阀瓣密封面不能有渗漏；
③阀门试压的试验持续时间不能少于表3-8-2-1的规定；
表3-8-2-1 阀门试验持续时间
公称直径DN(mm) 最短试验持续时间(s)
严密性试验强度试验
金属密封非金属密封
≤50 15 15 15
65～200 30 15 60
200～450 60 30 180
④试验合格的阀门，要排尽内部积水，并吹干。
密封面涂防锈油，关闭阀门，封闭出入口，并作出明显的标记。
2.检测方法：将阀门安装在试验管道上，有液流方向要求的阀门，试验管道要安装在阀门的进口，然后管道充满水，排净空气，用试压装置缓慢升压，待达到严密性试验压力后，在最短试验持续时间内，以阀瓣密封面不渗漏为合格；最后将压力升至强度试验
压力，在最短试验持续时间内，以壳体填料无渗漏为合格。
