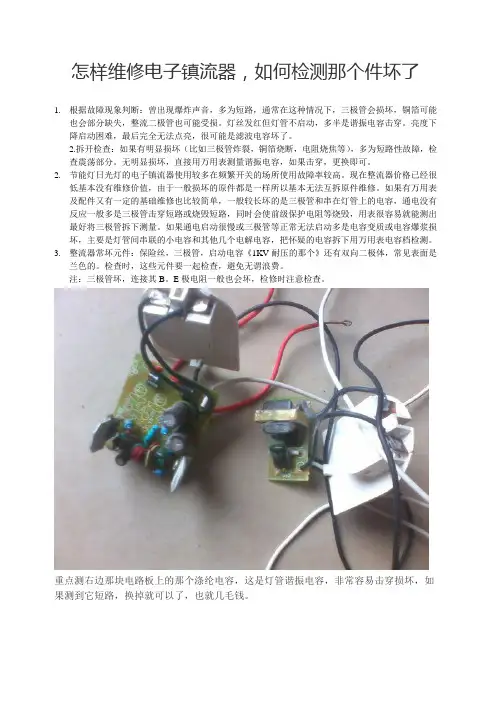

电子镇流器小故障维修

上个月有个朋友给我一个台灯，说是点不亮，让我修一下，我检查一下是节能灯，电子镇流器的应该是启动电阻烧开路了，一个680K的电阻和一个小电容并联的，具体电路我没有画，也没有拍图片，在网上找了个

图片看一下

上图中，R2电阻，更换后可以点亮了。

今天，又一位朋友送来个镜前灯说是点不亮了，拆下电子镇流器看见220V输入的焊点都开裂了，补焊后点亮了，没点几下，又点不亮了，当拔插灯管时瞬间亮一下，于是就检查启动电阻R1或R2，我认为上图这两个电阻是启动作用，如果错了请大家指教，查R1正常，查到R2时不小心短了电容C3,打了火，拆下R2 测量短路，更换后正常。
