马歇尔稳定度测定仪操作规程

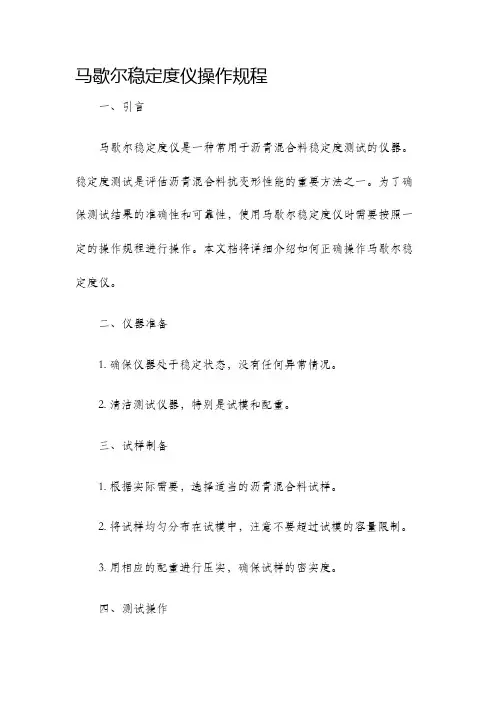

马歇尔稳定度仪操作规程
马歇尔稳定度仪操作规程一、引言马歇尔稳定度仪是一种常用于沥青混合料稳定度测试的仪器。
稳定度测试是评估沥青混合料抗变形性能的重要方法之一。
为了确保测试结果的准确性和可靠性，使用马歇尔稳定度仪时需要按照一定的操作规程进行操作。
本文档将详细介绍如何正确操作马歇尔稳定度仪。
二、仪器准备1. 确保仪器处于稳定状态，没有任何异常情况。
2. 清洁测试仪器，特别是试模和配重。
三、试样制备1. 根据实际需要，选择适当的沥青混合料试样。
2. 将试样均匀分布在试模中，注意不要超过试模的容量限制。
3. 用相应的配重进行压实，确保试样的密实度。
四、测试操作1. 将试样放入马歇尔稳定度仪中，并用螺杆将试样夹紧。
2. 打开仪器的电源开关，调整温度和时间参数，使其符合测试要求。
3. 点击开始按钮，启动测试过程。
4. 观察仪器的运行状态，确保仪器正常工作，并记录测试过程中的相关数据。
5. 测试完成后，关闭仪器电源开关，将试样取出。
五、数据分析1. 根据测试结果，计算并记录试样的稳定度和流动值。
2. 将测试数据与相应的规范进行比较，评估试样的抗变形性能。
六、注意事项1. 操作仪器时要佩戴防护眼镜和手套，确保安全。
2. 定期对仪器进行维护和校准，以确保测试结果的准确性。
3. 不要将试样超过试模容量限制，以免影响测试结果的准确性。
4. 测试过程中要保持环境相对稳定，避免温度和湿度变化对测试结果的影响。
七、总结马歇尔稳定度仪操作规程详细介绍了使用马歇尔稳定度仪进行沥青混合料稳定度测试的步骤和注意事项。
正确操作仪器可以保证测试结果的准确性和可靠性，从而为沥青混合料的设计和评估提供重要参考数据。
使用马歇尔稳定度仪时，请务必严格按照本规程操作，并注意安全。

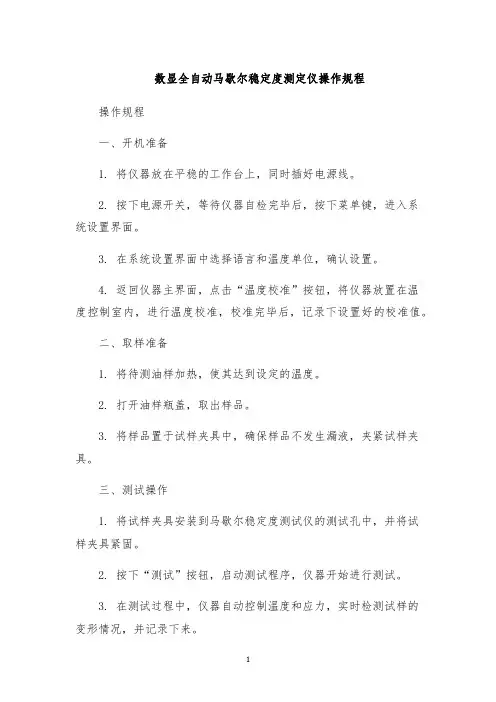

数显全自动马歇尔稳定度测定仪操作规程
数显全自动马歇尔稳定度测定仪操作规程
操作规程
一、开机准备
1. 将仪器放在平稳的工作台上，同时插好电源线。
2. 按下电源开关，等待仪器自检完毕后，按下菜单键，进入系
统设置界面。
3. 在系统设置界面中选择语言和温度单位，确认设置。
4. 返回仪器主界面，点击“温度校准”按钮，将仪器放置在温
度控制室内，进行温度校准，校准完毕后，记录下设置好的校准值。
二、取样准备
1. 将待测油样加热，使其达到设定的温度。
2. 打开油样瓶盖，取出样品。
3. 将样品置于试样夹具中，确保样品不发生漏液，夹紧试样夹具。
三、测试操作
1. 将试样夹具安装到马歇尔稳定度测试仪的测试孔中，并将试
样夹具紧固。
2. 按下“测试”按钮，启动测试程序，仪器开始进行测试。
3. 在测试过程中，仪器自动控制温度和应力，实时检测试样的
变形情况，并记录下来。
4. 测试过程中，不要对仪器进行人工操作，以免影响测试结果。
5. 测试终止后，按下菜单键，可以查看测试结果并打印出来。
四、关机操作
1. 测试完毕后，按下停止按钮，使设备停止运作。
2. 拔掉电源线，清理仪器表面和试样夹具。
3. 关闭温度控制室门，并将试样夹具放回存放位置。
4. 关闭仪器室门，将测量记录作存档处理。
数显全自动马歇尔稳定度测定仪操作规程
数显全自动马歇尔稳定度测定仪操作规程1. 概述数显全自动马歇尔稳定度测定仪是一种用于测定沥青混合料的稳定度的仪器。
本文档旨在为操作者提供使用该仪器的规程和注意事项。
2. 设备主要组成数显全自动马歇尔稳定度测定仪主要由以下部分组成：•马歇尔压力板•电子天平•沥青混合料融化设备•热水浴槽•试件模具•数码显示器3. 操作流程3.1 准备工作•将仪器放置在平稳的地面上，并保持平衡。
•插上仪器的电源，按下开机按键。
待显示屏上出现稳定状态后，表示仪器已启动。
•检查仪器各部位是否完好无损，涂油是否到位，各处有无渗漏现象。
•将试件模具放入热水浴槽中预热。
•打开沥青混合料融化设备，将待测样品置于加热器中融化。
•在电子天平上校准砂浆量筒与模具的重量。
•打开仪器中的压力板加热装置，待加热完成后，关闭加热装置。
3.2 开始测量•将热模具取出，将其放置于马歇尔压力板上，再将先前校准好的砂浆量筒固定在压力板中央。
•取出已融化好的混合料样品，并快速倒入砂浆量筒中，要求砂浆量筒放好后一次性倒入混合料，不得分批添加。
•在加入混合料后的5秒钟内，使用压力板下的软木锤敲打压实混合料，直至混合料表面初步贴合砂浆量筒。
•接下来需要进行闭口操作，即急速翻转已压实的混合料到试样模具内。
注意，在倒入模具之前，一定要先取出模具中的纸，以免影响测量结果。
•快速将模具内的混合料压实，力度应保持一致。
•使用压力板进行稳定度试验。
每组样品需要进行3次稳定度测试，每次测试之间要进行一定时间的冷却。
测试时需要先进行预压，然后才能进行正式的打压。
•测得每一次的试验数据后，应将其记录下来。
3.3 数据处理•在三次试验的数据中，删除最大值和最小值，保留平均值进行记录。
•通过公式计算混合料的稳定度。
4. 注意事项•操作时需穿戴好劳保用品，如工作服、手套、护目镜等。
•操作者应对仪器进行定期检查和维护，检查仪器的外壳、电源线、数据线等是否正常。
•加入混合料和压实混合料的操作要快速，否则会影响测量结果。
MSY-90型马歇尔稳定度试验仪使用说明书
浙江辰鑫机械设备有限公司ZheJiang ChenXin Machine Equipments Co.,Ltd.MSY -90型马歇尔稳定度试验仪使用说明书微电脑马歇尔沥青混合料稳定度测定仪电控部分的说明一、主要技术参数1、压力：测量范围：0-50KN：显示单位：0.01KN(10N)；2、流值：测量范围：0-15.00mm；3、工作电压：220V；50Hz；4、工作：5-35℃；建议在室温为10-30℃下使用。
二、操作说明（1）确认接地良好，插座到位，检查无误后即可通电开机。
（2）通电后显示屏显示如图一。
（3）试验将仪器安装好，把试件放入压头内，插好流值传感器，按“启动”键，试验开始，仪器自动控制机械部分加载，当加载至试件破碎时，仪器自动停止加载，自动记录下次试件的最大压力（即稳定度）及其对应的流值，试验完毕。
仪器自动控制机械部分下降至一定高度，方便更换试件。
试验过程中显示屏实时地显示试验状态，并在试件接触到传感器时开始记录显示试验曲线，至试件破碎，并显示峰值压力，流量的数据及计算出的模数，如图二。
注：如果试件压力超过5T，仪器过压，自动保护；同时停止试验, 并将控制部分下降至一定高度。
（4）打印：配有打印机的用户在打印机连结无误，试验结束后按“打印”按钮，打印机即打印最后一次试验的曲线及数据。
（5）手动上升/下降：控制仪的操作键上提供“上升”、“下降”按钮，按下即控制机械部分上升/下降，松开就停止。
（6）校验(标定)：该功能要求密码核对。
开机后，按“校验”按钮, 屏幕提示“请输入密码”（密码:压力0001；位移：0002），键入后按“确认”后，标定密码打开，仪器允许进入检验程序。
再按“检验”按钮，进入检验程序。
当密码键入不正确时，仪器不能进入标定程序。
压力较零，检验程序首先进入压力较零，使用“+”、“－”、“←”、“→”修改满度压力至50.00，并手摇手柄使压力加至5T，按“确认”按钮保存。

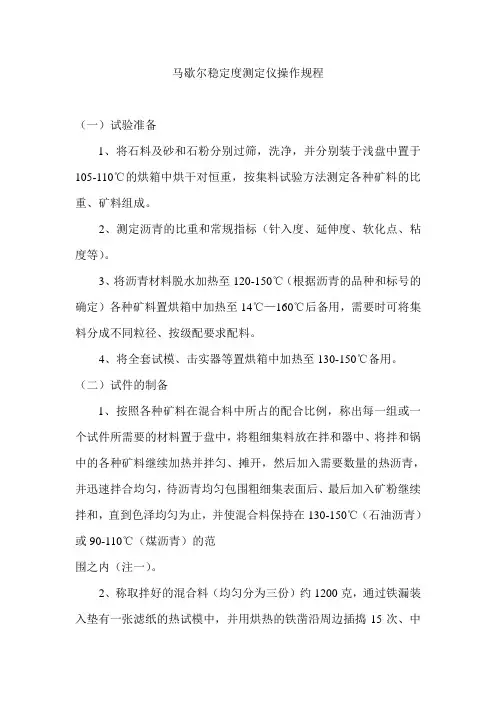

马歇尔稳定度测定仪操作规程
马歇尔稳定度测定仪操作规程（一）试验准备1、将石料及砂和石粉分别过筛，洗净，并分别装于浅盘中置于105-110℃的烘箱中烘干对恒重，按集料试验方法测定各种矿料的比重、矿料组成。
2、测定沥青的比重和常规指标（针入度、延伸度、软化点、粘度等）。
3、将沥青材料脱水加热至120-150℃（根据沥青的品种和标号的确定）各种矿料置烘箱中加热至14℃—160℃后备用，需要时可将集料分成不同粒径、按级配要求配料。
4、将全套试模、击实器等置烘箱中加热至130-150℃备用。
（二）试件的制备1、按照各种矿料在混合料中所占的配合比例，称出每一组或一个试件所需要的材料置于盘中，将粗细集料放在拌和器中、将拌和锅中的各种矿料继续加热并拌匀、摊开，然后加入需要数量的热沥青，并迅速拌合均匀，待沥青均匀包围粗细集表面后、最后加入矿粉继续拌和，直到色泽均匀为止，并使混合料保持在130-150℃（石油沥青）或90-110℃（煤沥青）的范围之内（注一）。
2、称取拌好的混合料（均匀分为三份）约1200克，通过铁漏装入垫有一张滤纸的热试模中，并用烘热的铁凿沿周边插捣15次、中间10次。
3、将装好混合料的试模套环取开，将混合表面刮平，并使之略呈凸形、装上套环再加盖一层滤纸，用已经加热的击锤（包括击垫、导杆等）放入试筒，此时套环应按要求装在试模上固定好，用左手握手柄，使导杆铅垂状，右手提锤至手柄底部（出厂时已将锤壁及落距标定好），然后即放开右手，锤作自由落体运动、落至击垫时，此为击实一次，如经锤击到规定的次数（50-70次），混合料的击实温度不低于110℃（石油沥青）或70℃（煤沥青）达到击实资料后，将试模倒置安装于底板上，再以同样的次数击实另一面。
4、卸去套环和底板，将击实好的试件连续同试模置于冷水中2分钟后，用脱模器将试件取出。
5、压实后试样的高度应为63.5±0.3毫米，如试件高度不符合要求时，可按下式调整沥青混合料的用量：q＝63.5q0－h0式中：q—调整后沥青混合料用量0克q0—制备试件的沥青混合料实际用量。
马歇尔稳定度流值试验操作规程
马歇尔稳定度流值试验操
作规程
Revised by BLUE on the afternoon of December 12,2020.
马歇尔稳定度、流值试验操作规程1、将试件置于已达到规定温度的恒温水槽中保温，保温时间对标准马歇尔试件需30min~40min,对大型马歇尔试件需
45min~60min。
试件之间应有间隔，底下应垫起，离容器底部不小于5cm。
2、将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。
将上下压头从水槽或烘箱中取出擦拭干净内面。
为使上下压头滑动自如，可在上下压头的导棒上涂少量黄油。
再将试样取出置于下压头上，盖上上压头，然后装在加载设备上。
3、在上压头的球座上放妥钢球，并对准荷载测定装置的压头。
4、当采用自动马歇尔试验仪时，将自动马歇尔试验仪的压力传感器，位移传感器与计算机或X-Y记录仪正确连接，调整好适宜的放大比例。
调整好计算机程序或将X-Y记录仪的记录笔对准原点。
当采用压力环和流值计时，将流值计安装在导棒上使导向套管轻轻地压住上压头，同时将流值计读数调零。
调整压力环中百分表，对零。
5、启动加载设备，使试件承受荷载，加载速度为50±
5mm/min。
计算机或X-Y记录仪自动记录传感器压力和试件变形曲线并将数据自动存入计算机。
6、当试验荷载达到最大值的瞬间，取下流值计，同时读取压力环中百分表读数及流值计的流值读数。
7、从恒温水槽中取出试件至测出最大荷载的试件不得超过30s。
马歇尔稳定度试验仪试验操作规程
马歇尔稳定度试验仪试验操作规程
马歇尔稳定度试验仪试验操作规程
1、按试验规范要求，试验前应将试件及上下压头放入恒温水槽中，进行保温;
2、仪器使用前，需提前5分钟预热;
3、开机：前3秒钟显示屏显示;
4、试验运行：将按规范要求保温好的上下压头放在托盘上，将上压头向上推入快装接头联接孔，自动锁住。
试件放入上下压头之间，按【启动】键：开始试验。
运行结束后，自动卸载，电机反转下降至原启动位置;
5、报警：若压力超过39KN时，自动停机！并返回原位;
6、若运行时间超过60秒钟时，自动停机！并返回原位;
7、查看历史记录：按【→】键：可查看历史纪录。
最大100组记录，每组最多256点数据，每屏幕可显示5点数据;
8、修改日期及时钟参数：
日期及时钟修改方法—移动以下键进行修改：
【←】：控制光标位左移动;
【→】：控制光标位右移动;
【↑】;光标位参数+1;
【↓】：光标位参数-1;
最后按【■】键确认，并返回主画面，在整个参数修改过程中，按【复位】按钮，可随时返回主画面。
数显全自动马歇尔稳定度测定仪操作规程
People who like to say that they are lucky, generally work harder than others.勤学乐施天天向上（页眉可删）数显全自动马歇尔稳定度测定仪操
作规程
一、操作规程
1. 显示说明：显示共8位，左边四位显示压力，右边四位显示流值。
2. 接通电源后，开机。
按“-”键可使加载部分下降到规定高度。
3. 按“试验”键仪器开始自动加载、测试。
测试完毕或压力超量时，自动卸载并下降至规定高度。
压力超过30KN时，显示超量程99.99。
仪器可存储最后25次试验数据。
3. 打印：按“打印”键，左边显示实验日期，右边为对应数据。
按“+”键可循环显示第一次至最后一次试验时间及数据。
选中后按“确认”即可。
不打印按“-”退出。
4. 试验结束后，切断电源，打扫卫生。
二、注意事项
1. 若电网干扰较大，应配净化电源，UPS或交流稳压器。
2. 在试验过程中，如需紧急停机，按“停”键可中断试验。
3. 加载时不得人工强制加载或人为启动电机加载，否则会损坏仪器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6、仪器应置于干燥地区，空气潮湿地区宜将传感器存放于干燥箱中保存；
7、仪器不用时，用布盖住，防止灰尘侵入；
8、不要私自打开或拆卸仪器。
马歇尔稳定度测定仪操பைடு நூலகம்规程
1、仪器接地线必须单独、良好接地，不能与电源线零线连接，否则仪器不能正常工作；
2、仪器不要与一个大功率用电器共用一个电源插座；
3、使用前检查仪器及环境状况，确认仪器处于正常状态；
4、试验时，加荷部分必须由电子测控部分控制，不得人工强制加荷或人为启动电机加荷，否则会发生因加压过载而损坏仪器；
