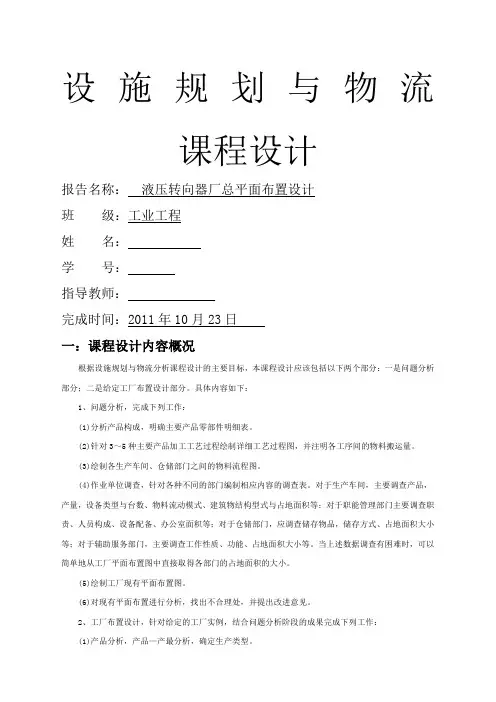

设施规划与物流课程设计报告名称：液压转向器厂总平面布置设计班级：工业工程姓名：学号：指导教师：完成时间：2011年10月23日一：课程设计内容概况根据设施规划与物流分析课程设计的主要目标，本课程设计应该包括以下两个部分：一是问题分析部分；二是给定工厂布置设计部分。
具体内容如下：1、问题分析，完成下列工作：(1)分析产品构成，明确主要产品零部件明细表。
(2)针对3～5种主要产品加工工艺过程绘制详细工艺过程图，并注明各工序间的物料搬运量。
(3)绘制各生产车间、仓储部门之间的物料流程图。
(4)作业单位调查，针对各种不同的部门编制相应内容的调查表。
对于生产车间，主要调查产品，产量，设备类型与台数、物料流动模式、建筑物结构型式与占地面积等；对于职能管理部门主要调查职责、人员构成、设备配备、办公室面积等；对于仓储部门，应调查储存物品，储存方式、占地面积大小等；对于辅助服务部门，主要调查工作性质、功能、占地面积大小等。
当上述数据调查有困难时，可以简单地从工厂平面布置图中直接取得各部门的占地面积的大小。
(5)绘制工厂现有平面布置图。
(6)对现有平面布置进行分析，找出不合理处，并提出改进意见。
2、工厂布置设计，针对给定的工厂实例，结合问题分析阶段的成果完成下列工作：(2)生产工艺过程分析，绘制工艺过程图。
(3)进行物流分析，得到物流相关表。
(4)进行作业单位相互关系分析，得到作业单位相互关系表。
(5)将作业单位物流相关表与非物流相互关系表加权合并，求出作业单位综合相互关系表。
(6)绘制作业单位位置相关图。
(7)绘制作业单位面积相关图。
(8)参考现场调研的情况，列出影响布置的修正因素与实际限制条件。
(9)产生三套布置方案。
(10)布置方案的自我评价，从物流效率、工艺流程要求及生产变化的适应性等方面对各方案进行评价比较，得出最佳方案。
二：原始给定条件现有一叉车修理厂，占地面积为16000M2，厂区南北长为200M，东西宽为80M，所处地理位置如图2-1所示。
设施规划与物流分析课程设计 液压转向器厂总平面布置设计
《设施规划与物流分析》课程设计说明书液压转向器厂总平面布置设计学 院： 机械工程学院班 级： 工业工程1101班 学生姓名： 学 号: 指导教师：2014年5月浙江工业大学目录《设施规划与物流分析》 (1)课程设计说明书 (1)液压转向器厂总平面布置设计 (1)序言 (4)一、课题设计背景 (5)1.设计题目 (5)2.原始给定条件 (5)3.液压转向器结构及有关参数 (5)二、基本要素分析 (7)1.产品P-产量Q分析 (7)2.工艺过程R分析 (8)3.作业单位划分S的划分 (9)三、物流分析 (9)1.产品工艺过程分析 (9)2.物流分析 (19)四、作业单位相互关系分析 (23)1.明确各作业单位的特点 (23)2.明确各作业单位与其他单位之间的重要联系 (24)3.明确存在环境污染的作业单位对其他作业单位的影响 (24)4.整理作业单位相互关系影响因素 (24)5.非物流作业单位相互关系表 (24)6.作业单位相互关系表 (25)五、作业单位物流与非物流相互关系合并 (26)1.确定物流与非物流相互关系的相对重要性 (27)2.作业单位之间综合相互关系表 (27)六、绘制作业单位位置相关图 (29)1.综合接近程度计算 (29)2.绘制作业单位位置相关图 (30)七、绘制作业单位面积相关图 (34)八、绘制工厂总平面布置可行方案图 (35)九、方案的评价选优 (35)1.选择方案评价因素： (35)2.计算各个评价指标的权重 (35)3.计算各个方案的得分 (36)4.计算各个方案的综合得分值 (36)十、总结 (36)参考文献 (37)附录1 (38)附录2 (39)附录3 (40)序言设施规划与物流分析是工业工程专业一门重要的主干专业课程。
设施规划是工业工程学科中公认的重要研究领域和分支之一。
设施规划特别是其中的工厂设计着重研究工厂总平面布置、车间布置及物料搬运等重要内容，其目标是通过对工厂各组成部分相互关系的分析，进行合理布置，得到高效运行的生产系统，得到最佳的经济效益与社会效益。
设施规划与物流分析报告
设施规划与物流分析报告一、引言设施规划与物流分析报告旨在对某公司的设施规划和物流运作进行全面分析和评估。
本报告将从设施规划的角度出发，结合物流分析的数据和情况，为公司提供优化设施规划和物流运作的建议。
二、公司概况1. 公司简介该公司是一家以物流运营为核心的企业，提供包括仓储、配送、运输等一系列物流服务。
公司成立于xxxx年，总部位于xxxx地区，拥有xxx个仓库和xxx辆运输车辆。
2. 设施规划背景由于公司业务的快速发展，现有设施已经无法满足日益增长的物流需求。
因此，公司决定进行设施规划，以提升物流运作效率和服务质量。
三、设施规划分析1. 现有设施情况目前，公司拥有xxx个仓库，分布在不同地区。
根据物流分析数据，发现现有仓库的位置和规模并不彻底适应当前的物流需求。
例如，某些仓库的地理位置与客户分布不匹配，导致配送时间过长。
此外，仓库的面积和存储能力也存在不足之处。
2. 设施规划目标基于现有设施情况和物流需求，公司设立了以下设施规划目标：- 提升物流运作效率：通过合理规划仓库位置和规模，减少配送时间和成本。
- 提高服务质量：确保仓库的存储能力能够满足客户需求，减少定单处理时间。
- 降低运营成本：通过设施规划，优化仓库布局和运输路线，降低运营成本。
3. 设施规划方案为了实现设施规划目标，公司制定了以下方案：- 调整仓库位置：根据客户分布和物流需求，将某些仓库进行迁移或者关闭，以便更好地服务客户。
- 扩大仓库面积：对于存储需求较大的仓库，考虑扩大其面积，以增加存储能力。
- 优化仓库布局：在仓库内部进行布局优化，提高存储效率和定单处理速度。
- 优化运输路线：通过物流分析数据，调整运输路线，减少运输时间和成本。
四、物流分析1. 物流运作流程分析了公司的物流运作流程，包括定单处理、仓库管理、运输配送等环节。
根据分析结果，发现存在以下问题：- 定单处理时间较长：由于仓库布局不合理和物流信息不畅通，导致定单处理时间较长。
液压转向器设施规划与物流课程设计报告书
设施规划与物流课程设计说明书《设施规划与物流》课程设计任务书一、课程设计的目的物流工程课程设计是物流工程课程的重要实践性教学环节，是综合运用所学专业知识, 完成工厂布置设计工作而进行的一次基本训练。
其目的是：（1）能正确运用工业工程基本原理及有关专业知识，学会由产品入手对工厂生产系统进行调研分析的方法。
（2）通过对某工厂布置设计的实际操作，熟悉系统布置设计方法中的各种图例符号和表格，掌握系统布置设计方法的规设计程序。
（3）通过课程设计，学会如何编写有关技术文件（4＞通过课程设计，初步树立正确的设计思想，培养运用所学专业知识分析和解实际技术问題的能力。
二、课程设计题目与要求设计题目：液压转向器厂总平面布置设计。
设计要求：（1）工厂物流分析。
（2）工厂作用单位相互关系分析。
（3）绘制作用单位位置相关图。
（4）绘制作用单位面积相关图。
（5）工厂总平面布置图多套。
（6）评价最优，选出最佳平面布置图。
（7）编写设计说明书。
三、原始给定条件当地现有一叉车修理厂，占地面积为16000m2，厂区南北长为200m,东西宽为80m,所处地理位置如图3-1,该厂职工人数300人，计划改建成年产6000套液压转向器的生产厂，需要完成工厂总平面布置设计。
图3-1待建液压转向器厂厂区图▲北目录一、 基本原理 (5)二、 基本要素分析 (7)三、 产品工艺过程分析 (7)四、 物流分析 (11)五、 作业单位相互关系分析 (14)六、 作业单位间物流与非物流相互关系合并 (16)七、 工厂总平面布置 (18)A 、方案的评价与选择九・总结 (26)参考文献 (26)比例：b 2000公路25液压转向器厂总平面布置设计【摘要】随着现代系统优化技术的发展和计算机辅助设计技术的应用，工厂布置设计已广泛地采用计算机辅助设计进行设施规划与布置。
由于影响设施布置的因素错综复杂，并且因素之间存在着相互影响，相互制约，大多数因素具有不确定性。
设施规划与物流分析

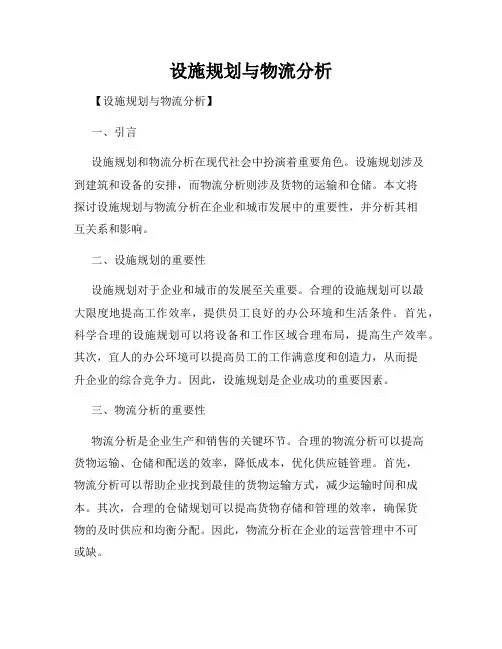

设施规划与物流分析【设施规划与物流分析】一、引言设施规划和物流分析在现代社会中扮演着重要角色。
设施规划涉及到建筑和设备的安排，而物流分析则涉及货物的运输和仓储。
本文将探讨设施规划与物流分析在企业和城市发展中的重要性，并分析其相互关系和影响。
二、设施规划的重要性设施规划对于企业和城市的发展至关重要。
合理的设施规划可以最大限度地提高工作效率，提供员工良好的办公环境和生活条件。
首先，科学合理的设施规划可以将设备和工作区域合理布局，提高生产效率。
其次，宜人的办公环境可以提高员工的工作满意度和创造力，从而提升企业的综合竞争力。
因此，设施规划是企业成功的重要因素。
三、物流分析的重要性物流分析是企业生产和销售的关键环节。
合理的物流分析可以提高货物运输、仓储和配送的效率，降低成本，优化供应链管理。
首先，物流分析可以帮助企业找到最佳的货物运输方式，减少运输时间和成本。
其次，合理的仓储规划可以提高货物存储和管理的效率，确保货物的及时供应和均衡分配。
因此，物流分析在企业的运营管理中不可或缺。
四、设施规划与物流分析的关系设施规划和物流分析之间存在密切的联系和相互影响。
首先，设施规划需要考虑物流分析的结果，以确定合适的建筑和设备布局，以适应企业的物流需求。
其次，物流分析需要考虑设施规划的结果，以确定最佳的物流运输路线和仓储方案。
因此，设施规划和物流分析是互相依赖的，相辅相成的关系。
五、设施规划与物流分析的案例分析以某家公司的设施规划和物流分析为例，该公司通过对物流需求的分析，确定了新建一个位于交通便利地区的仓库以提高效率。
同时，公司进行设施规划，将仓库和办公区域合理布局，以提供员工一个舒适的工作环境。
通过有效的设施规划和物流分析，该公司成功提高了仓储和物流效率，增加了市场竞争力。
六、结论设施规划和物流分析对于企业和城市的发展至关重要。
合理的设施规划可以提高工作效率，提供良好的办公环境；而物流分析可优化供应链管理，提高货物运输和仓储效率。
推荐-中国一拖工程机械厂物流设施规划与设计 精品

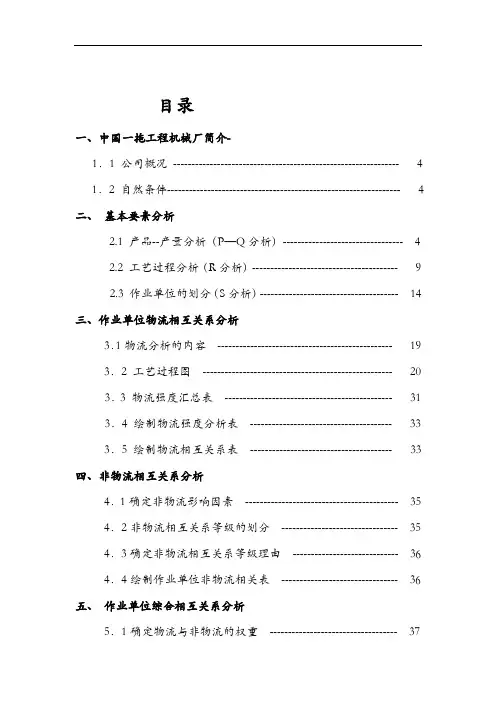

目录一、中国一拖工程机械厂简介-1．1 公司概况-------------------------------------------------------------- 4 1．2 自然条件---------------------------------------------------------------- 4二、基本要素分析2.1 产品--产量分析（P—Q分析）--------------------------------- 42.2 工艺过程分析（R分析）---------------------------------------- 92.3 作业单位的划分（S分析）-------------------------------------- 14三、作业单位物流相互关系分析3．1物流分析的内容------------------------------------------------ 19 3．2 工艺过程图---------------------------------------------------- 20 3．3 物流强度汇总表---------------------------------------------- 31 3．4 绘制物流强度分析表--------------------------------------- 33 3．5 绘制物流相互关系表--------------------------------------- 33四、非物流相互关系分析4．1确定非物流影响因素------------------------------------------ 35 4．2非物流相互关系等级的划分-------------------------------- 35 4．3确定非物流相互关系等级理由----------------------------- 36 4．4绘制作业单位非物流相关表-------------------------------- 36 五、作业单位综合相互关系分析5．1确定物流与非物流的权重----------------------------------- 375.2量化物流与非物流的等级关系----------------------------- 385.3综合相互关系表的绘制--------------------------------------- 385.4 绘制综合物流相互关系表--------------------------------- 41六、作业单位位置相关图的绘制6.1作业单位的综合接近程度------------------------------------- 426.2 作业单位位置相关图的绘制步骤------------------------- 42七、中国一拖工程机械厂的面积相关图的绘制7.1 数量估算--------------------------------------------------------- 447.2空间估算---------------------------------------------------------- 457.3面积相关图的绘制--------------------------------------------- 46八、中国一拖工程机械厂的总平面布置图的绘制8.1 修正因素-------------------------------------------------------- 468.2 实际条件限制因素-------------------------------------------- 468.3 工厂总平面布置图的绘制----------------------------------- 50九、方案评价9.1 方案评价理论------------------------------------------------------ 50 9.2 本次方案评价----------------------------------------------------- 51十、系统化搬运设施（SHA）10．1 物料分析的基本内容----------------------------------------- 53 10．1．1 物料的分类---------------------------------------------- 53 10．1．2布置分析--------------------------------------------------- 5310．2 各项移动的分析-------------------------------------------------- 53 10．2．1 收集资料-------------------------------------------------- 53 10．2．2 分析方法-------------------------------------------------- 54 10．2．3 搬运路线表---------------------------------------------- 54 10．2．4 编制搬运路线活动一览表--------------------------- 64 10．3各项移动的图表化-------------------------------------------------- 64 10．3．1 在布置图上绘制物流图------------------------------ 64 10．3．2绘制物流距离图---------------------------------------- 66 10．4 搬运方法的选择------------------------------------------------- 66 10．4．1 确定搬运路线------------------------------------------ 66 10．4．2 搬运路线系统---------------------------------------- 66 10. 5 初步搬运方案---------------------------------------------------- 6610．5．1 搬运方法图例符号表示---------------------------- 66 10．5．2 编制搬运方案汇总表------------------------------- 67 十一、总结--------------------------------------------------------------- 67一、工程机械厂简述1.1公司概况中国一拖责任有限公司（原第一拖拉机制造厂）是我国“一五”期间兴建的156个重点建设项目之一，是我国农机行业的特大型企业。
