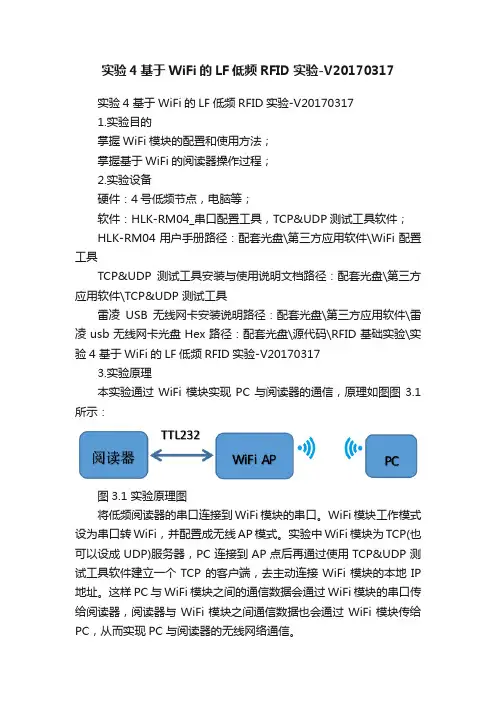

实验4 基于WiFi的LF低频RFID实验-V20170317
1.实验目的
掌握WiFi模块的配置和使用方法；
掌握基于WiFi的阅读器操作过程；
2.实验设备
硬件：4号低频节点，电脑等；
软件：HLK-RM04_串口配置工具，TCP&UDP测试工具软件；
HLK-RM04用户手册路径：配套光盘\第三方应用软件\WiFi配置工具
TCP&UDP测试工具安装与使用说明文档路径：配套光盘\第三方应用软件\TCP&UDP 测试工具
雷凌USB无线网卡安装说明路径：配套光盘\第三方应用软件\雷凌usb无线网卡光盘Hex路径：配套光盘\源代码\RFID基础实验\实验4 基于WiFi的LF低频RFID实验-V20170317
3.实验原理
本实验通过WiFi模块实现PC与阅读器的通信，原理如图图3.1所示：
图3.1 实验原理图
将低频阅读器的串口连接到WiFi模块的串口。
WiFi模块工作模式设为串口转WiFi，并配置成无线AP模式。
实验中WiFi模块为TCP(也可以设成UDP)服务器，PC连接到AP点后再通过使用TCP&UDP测试工具软件建立一个TCP的客户端，去主动连接WiFi模块的本地IP地址。
这样PC与WiFi模块之间的通信数据会通过WiFi模块的串口传给阅读器，阅读器与WiFi模块之间通信数据也会通过WiFi模块传给PC，从而实现PC与阅读器的无线网络通信。
低频RFID协议、指令请参考之前的LF低频RFID实验，这里不再做阐述。
4.实验步骤
4.1 低频RFID阅读器固件烧录
第一步：使用串口线连接PC和4号节点的DB9接头。
S1开关拨打到左边：STC串口与DB9连接，如图4.1所示：
图4.1 接线方式
第二步：根据配套光盘\第三方应用软件\STC_ISP\STC-ISP软件使用说明书，使用STC-ISP软件将配套光盘\源代码\RFID基础实验\实验4 基于WiFi的LF低频RFID实验-V20170317\out下面的“T5557-C51.hex”下载到4号低频节点上。
第三步：按照配套光盘\第三方应用软件\雷凌usb无线网卡光盘下面的《雷凌USB无线网卡安装说明》安装USB无线网卡。
第四步：按照配套光盘\第三方应用软件\TCP&UDP测试工具的《TCP&UDP测试工具软件安装说明》”安装TCP&UDP测试工具。
4.2 WiFi模块配置
第一步：使用串口线连接PC和4号低频节点的DB9接头。
S1开关拨打到右边——WiFi 模块与DB9连接，给4号节点上电。
如图4.2所示：
图4.2 wifi配置接线方式
第二步：打开HLK-RM04_串口配置工具软件，选择正确的PC串口号（示例是COM8），在重新上电后约30s，按下4号节点板上的“WiFi-RESET”按键，点击“搜索模块”，命令
执行与回复窗口显示“Found Device at COM8”表示模块已连接到PC，如图4.3所示：
图4.3 搜索模块
第三步：修改以下配置内容，再点击“提交配置”完成配置，如图4.4所示：
串口转wifi：无线AP模式
网络协议选择：TCP服务器
无线参数：
网络名称：FRO_RFID_LF_xxxx(xxxx为wifi模块下面一排MAC地址的后4位)
示例为FRO_RFID_LF_F9C9
加密方式：WPA/WPA2_AES
密钥：12345678
端口：4001
串口参数：波特率：9600；数据位：8；校验位：NONE；停止位：1；
网络参数：
本地IP：192.168.0.162
子网掩码：255.255.255.0
图4.4 参数配置
注：多台设备，同一设备内的多个WiFi不要设置同样的网络名称，避免干扰。
第四步：拔掉串口线，将4号低频节点的S1开关拨打到中间：STC串口与WiFi模块串口连接。
4.3 PC连接WiFi AP
第一步：打开PC的无线网络连接，搜查到WiFi模块的AP：FRO_RFID_LF_F9C9，再
点击“连接”，输入密钥进行连接。
不同PC操作系统此步操作可能不同，这里用的是Windows7，如图4.5所示：
图4.5 连接到AP
注：完成连接后，无线连接图标上会出现“！”()，这是由于我们没有连接到外网，
并不影响后面的实验操作。
4.4 建立客户端Socket
第一步：打开TCP&UDP测试工具软件，点击左上角的“创建连接”按钮，如图4.6所示：
图4.6 工具界面
第二步：配置连接信息，目标IP为WiFi模块的本地IP。
输入类型、目标IP和端口号后点击“创建”按钮，如图4.7所示：
图4.7 创建连接
第三步：勾选界面右侧的“按16进制”选项，完成后，点击“连接”按钮，如果连接正常，原“连接”按钮上显示“断开连接”字样，如果没有“断开连接”字样，证明没有成功建立连接如图4.8所示：
图4.8 连接成功
注：至此已完成所有的连接，接下就可以使用TCP&UDP测试工具软件通过WiFi操作阅读器。
4.5 操作低频阅读器（ID卡，仅实验读ID号）
第一步：将低频标签放置在阅读器天线上方，4号节点的开关S1拨打到中间。
第二步：读ID号，在TCP&UDP测试工具软件发送区输入指令“FF FF 0A”，再点击
“发送”，在接收区返回标签的ID号，如图4.9所示：
图4.9 读ID号
注：如操作不成功，在确认配置和连接无误的情况下，请重启电源并重新建立连接，因为部分硬件模块和软件配置后需重启才能生效。
另外：其它节点，如高频节点、超高频节点与上面的操作基本一样，只是要根据读卡的指令不同而发不同的指令。
5.实验报告要求
5.1 按照实验步骤操作，请配置4号低频节点的WiFi模块的信息如下：
无线AP模式
网络名称：你自己名字的全拼
密码：12345678
端口号：4001
串口参数：9600-8-N-1
IP地址：192.168.0.200.。
