常见的电路故障分析
电路故障分析
2、灯L断路，灯 不亮 ，电流表 示数为零，电压表 示数为电源电。压
3、电流表断路，灯 不亮 ，电流表 示数为零，电压表 示数为零 。
4、灯L短路，灯 不亮 ，电流表 示数很大 ，电压表 示数为零 。
5、电流表短路，灯 亮
，电流表 有示数 ，电压表 示数为电源电。压
●1、若将完好的电流表、电压表、小灯泡连接成如图所示的电路，
A．灯L1短路 C．灯L2断路
B．灯L2短路 D．灯L1断路
两个用电器并联
某个支路用电器或电流表断路，灯不亮，无电流； 其他支路无影响，电压表测电源电压。
某个支路用电器短路，用电器都不工作，电压表无 示数，电流表无示数。
电流表短路，只有电流表无示数，其他正常。
1、灯L1断路，灯 L1不亮L2亮 ，电流表 有示数 ，电压表 示数为电源电压 。
各处接触良好。当开关S闭合后，会出现（ C ）
●A、电流表指针明显偏转 ●B、小灯泡发光 ●C、电压电器串联
某处断路，灯不亮，无电流； 某处短路，短路部分不工作，无电压，电流
表有示数；其他部分正常，。 电压表示数为电源电压---“内断外短”。与电压
表并联部分断路或者非并联处用电器短路
3、如图所示，电源电压为6V，当开关S闭合后，两只电压表
示数均为6V，产生这一现象的原因可能是（A )
A、灯L1短路或灯L2断路 B、灯L1断路或灯L2短路 C、灯L1短路或灯L2短路 D、灯L1断路或灯L2断路
1 L2
2 L1
S
4、如图所示电路，当开关S闭合时，两灯均正常发 光。
(1)若两灯突然熄灭，电流表无示数，电压表有示数，则故障可能是 ( C) (2)若两灯突然熄灭，电压表和电流表的示数均变为零，则故障可能是 ( D)

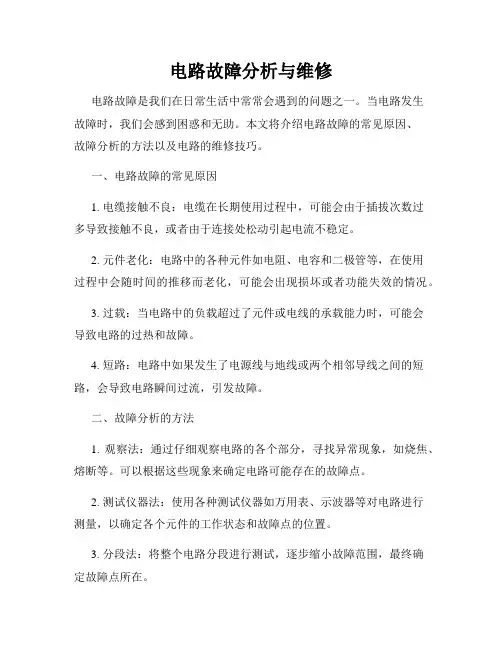

电路故障分析与维修
电路故障分析与维修电路故障是我们在日常生活中常常会遇到的问题之一。
当电路发生故障时，我们会感到困惑和无助。
本文将介绍电路故障的常见原因、故障分析的方法以及电路的维修技巧。
一、电路故障的常见原因1. 电缆接触不良：电缆在长期使用过程中，可能会由于插拔次数过多导致接触不良，或者由于连接处松动引起电流不稳定。
2. 元件老化：电路中的各种元件如电阻、电容和二极管等，在使用过程中会随时间的推移而老化，可能会出现损坏或者功能失效的情况。
3. 过载：当电路中的负载超过了元件或电线的承载能力时，可能会导致电路的过热和故障。
4. 短路：电路中如果发生了电源线与地线或两个相邻导线之间的短路，会导致电路瞬间过流，引发故障。
二、故障分析的方法1. 观察法：通过仔细观察电路的各个部分，寻找异常现象，如烧焦、熔断等。
可以根据这些现象来确定电路可能存在的故障点。
2. 测试仪器法：使用各种测试仪器如万用表、示波器等对电路进行测量，以确定各个元件的工作状态和故障点的位置。
3. 分段法：将整个电路分段进行测试，逐步缩小故障范围，最终确定故障点所在。
三、电路的维修技巧1. 替换故障元件：如果确定电路中的某个元件发生了故障，可以尝试将其替换为新的元件，以解决故障。
2. 修复接触不良：如果发现电路中存在接触不良的问题，可以通过重新连接或者清洁接触处来修复问题，并保持良好的接触状态。
3. 保护电路：在电路中添加适当的保护元件，如保险丝、过流保护器等，可以有效地防止电路的过载和短路故障。
4. 注意电路布线：电路的布线应符合规范，避免电线之间相互干扰或者过于拥挤，以减少故障的发生概率。
总结：电路故障的分析和维修需要一定的经验和技巧，但是通过观察、测试和分段等方法，我们可以找到故障点并进行维修。
同时，在日常使用电器设备时，我们也应该注意保护电路，避免过载和短路等问题的发生。
只有保持电路的正常工作状态，我们才能正常使用电器设备，并保证使用的安全性和可靠性。

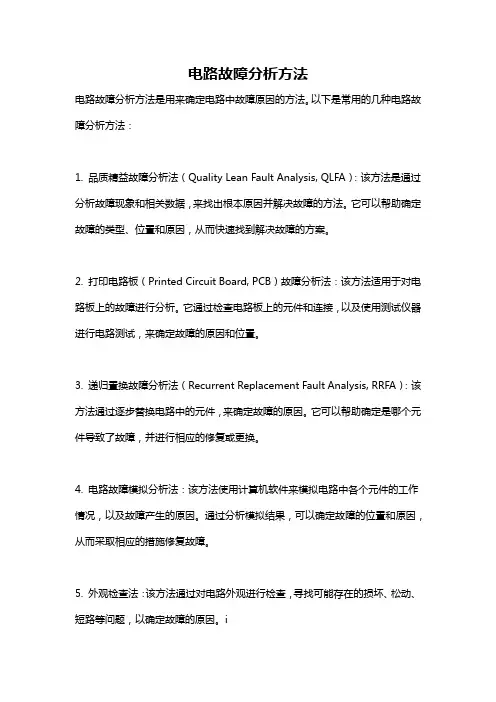

电路故障分析方法
电路故障分析方法
电路故障分析方法是用来确定电路中故障原因的方法。
以下是常用的几种电路故障分析方法：
1. 品质精益故障分析法（Quality Lean Fault Analysis, QLFA）：该方法是通过分析故障现象和相关数据，来找出根本原因并解决故障的方法。
它可以帮助确定故障的类型、位置和原因，从而快速找到解决故障的方案。
2. 打印电路板（Printed Circuit Board, PCB）故障分析法：该方法适用于对电路板上的故障进行分析。
它通过检查电路板上的元件和连接，以及使用测试仪器进行电路测试，来确定故障的原因和位置。
3. 递归置换故障分析法（Recurrent Replacement Fault Analysis, RRFA）：该方法通过逐步替换电路中的元件，来确定故障的原因。
它可以帮助确定是哪个元件导致了故障，并进行相应的修复或更换。
4. 电路故障模拟分析法：该方法使用计算机软件来模拟电路中各个元件的工作情况，以及故障产生的原因。
通过分析模拟结果，可以确定故障的位置和原因，从而采取相应的措施修复故障。
5. 外观检查法：该方法通过对电路外观进行检查，寻找可能存在的损坏、松动、短路等问题，以确定故障的原因。
i
这些方法可以单独或联合使用，根据具体情况选择合适的方法进行电路故障分析。
初中物理常见电路故障分析方法精讲
初中物理常见电路故障分析方法精讲1.观察电路：当发现电路故障时，首先要仔细观察电路的整体情况，包括电源、导线、电阻等元件是否正确连接，是否有明显的损坏或松动。
检查是否存在电路的明显短路、开路或接触不良等问题。
2.逐个分析元件：针对电路中每一个元件，逐个进行分析。
首先检查电源是否正常工作，电源的电压是否稳定，电池的电量是否充足等。
接下来检查导线是否完好，导线是否有损坏或接触不良的情况，尤其是导线的两端是否正确连接到相应的元件上。
3.判断开路故障：如果电路中有开路故障，首先确定是否有元件没有正确连接或接触不良。
如果检查发现元件连接良好，可以使用万用表或者电路测试仪等工具，逐个测试电路中的元件是否损坏。
当电流不能正常通过一些元件时，很可能该元件存在开路故障。
4.判断短路故障：如果电路中有短路故障，首先要检查是否有两根导线之间的直接接触或者导线与其他元件之间的接触。
如果排除了接触问题，可以采用以下方法进行判断：-通过观察发现是否有元件损坏或烧毁的痕迹，短路现象常常伴随着明显的热量和焦糊味。
-使用万用表等仪器进行电阻测量，如果电路的电阻远远小于正常范围，说明可能存在短路故障。
-逐个拆卸电路中的元件，重新连接电路，判断电路是否能正常工作。
当电路能正常工作时，之前的元件可能存在短路故障。
5.判断接触不良故障：当电路中出现信号不通或者电阻变大的情况，很可能是存在元件之间接触不良的问题。
可以采用以下方法进行判断：-使用钳子或者镊子等工具，小心地挤压或者移动元件的接触部分，观察电路是否会出现变化。
如果电路能正常工作，说明存在接触不良的故障。
-使用万用表等测量工具进行电阻测量，逐个测试电路中的元件的导通情况，判断是否存在接触不良的问题。
通过以上步骤细致地分析电路故障，可以提高排除故障的效率，并帮助学生更好地理解电路原理和问题解决的方法。

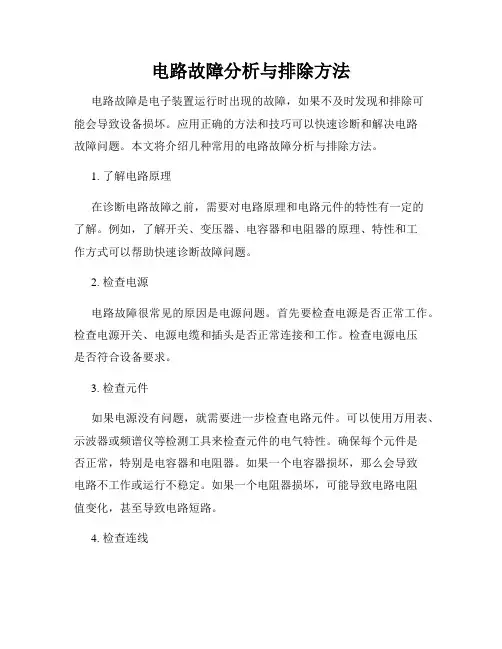

电路故障分析与排除方法
电路故障分析与排除方法电路故障是电子装置运行时出现的故障，如果不及时发现和排除可能会导致设备损坏。
应用正确的方法和技巧可以快速诊断和解决电路故障问题。
本文将介绍几种常用的电路故障分析与排除方法。
1. 了解电路原理在诊断电路故障之前，需要对电路原理和电路元件的特性有一定的了解。
例如，了解开关、变压器、电容器和电阻器的原理、特性和工作方式可以帮助快速诊断故障问题。
2. 检查电源电路故障很常见的原因是电源问题。
首先要检查电源是否正常工作。
检查电源开关、电源电缆和插头是否正常连接和工作。
检查电源电压是否符合设备要求。
3. 检查元件如果电源没有问题，就需要进一步检查电路元件。
可以使用万用表、示波器或频谱仪等检测工具来检查元件的电气特性。
确保每个元件是否正常，特别是电容器和电阻器。
如果一个电容器损坏，那么会导致电路不工作或运行不稳定。
如果一个电阻器损坏，可能导致电路电阻值变化，甚至导致电路短路。
4. 检查连线连线也可能是电路故障的原因。
出现故障的时候，需要检查连接器、电缆和插头是否正常连接。
如果电路板的连线不好，那么就需要重新连接或焊接电路板。
5. 分析故障当故障原因未能立即找到时，就需要分析电路故障原因。
通过了解电路原理并使用测试工具可以更好地进行故障排除。
根据测试结果，可以分析可能的故障原因并排除问题。
6. 注意安全在检查电路故障时，需要特别注意安全问题。
不要触摸电路板和电路元件，除非你确定电路已经安全地断开电源。
此外，当检查电路板时，务必根据其特定的说明书进行操作，并遵循制造商的建议。
结论电路故障分析和排除需要综合运用多种技术和工具，包括电路原理、检测工具等。
如果能够采取正确的方法并有效地使用测试工具，就可以快速诊断和解决故障问题。
当然，在处理电路故障过程中，要时刻注意安全问题，并遵循相关的操作步骤。
初中科学电路故障类型及原因分析
初中科学电路故障类型及原因分析电路故障是指电路在正常使用过程中出现的失效或异常现象。
对于初中科学课程而言，电路故障类型及原因主要集中在以下几个方面：开路、短路、线路故障、电流过大、电流过小等。
下面将对这些故障类型及原因进行具体分析。
1.开路故障：开路故障是指电路中其中一部分或全部的导电路径中断，导致电流不能正常流动。
开路故障的原因可能包括导线接触不良、开关断开、元件损坏等。
例如，当导线断开时，电流无法通过导线流动，电路就出现开路故障。
2.短路故障：短路故障是指电路中两个本不应该直接连接的点之间出现低阻抗路径，导致电流过大。
短路故障的原因可能包括导线接触不良、元件损坏等。
例如，当导线的两个端点短路时，电流会沿着这个低阻抗路径流动，导致电路出现短路故障。
3.线路故障：线路故障是指电路中一些导线之间出现不应该存在的连接或断开，导致电流路径异常。
线路故障的原因可能包括线路接头松动、导线损坏等。
例如，当电路中的导线接头松动或电线老化断开时，电流就无法正常流动，导致电路出现线路故障。
4.电流过大：电流过大是指电路中的电流值超过了元件或电路设计能够承受的范围。
电流过大的原因可能包括电源电压过大、电阻值过小等。
例如，当电源电压超过元件所能承受的范围时，电路中的电流就会过大，可能导致元件烧坏或电路损坏。
5.电流过小：电流过小是指电路中的电流值低于预期的范围。
电流过小的原因可能包括电源电压过小、电阻值过大等。
例如，当电源电压不足以推动电流通过电路时，电路中的电流就会过小，可能使电路无法正常工作。
总之，初中科学课程中电路故障类型及原因主要包括开路、短路、线路故障、电流过大和电流过小等。
了解这些故障类型及原因对于排除电路故障、保证电路正常工作具有重要意义。
电路线路故障的原因和解决方法
电路线路故障的原因和解决方法电路线路故障是指电路中出现了异常的情况，导致电路无法正常工作。
这种故障可能会导致电路断开、短路、电压不稳定等问题，给设备带来损坏甚至危险。
本文将探讨电路线路故障的一些常见原因以及解决方法。
一、原因分析1. 电线老化：电线使用时间长了，绝缘层可能会老化，导致绝缘性能下降，容易发生漏电、短路等故障。
解决方法：定期检查电线的绝缘性能，如发现老化现象，及时更换电线。
2. 过载：当电路中的负载超过了电线或设备的额定电流时，容易导致线路过热、熔断器跳闸等故障。
解决方法：合理安排负载，不要超过电线或设备的额定电流。
如果需要连接较多的负载，可以考虑增加电线的截面积或增加供电设备的容量。
3. 短路：短路是指电路中两个不同相位或不同电压等级的导线直接接触，导致电流过大，容易引发火灾。
解决方法：检查电路中的导线是否有短路现象，及时修复或更换受损的导线。
4. 接触不良：电路中的连接点如果接触不良，会导致电流传输不畅，引起电压降低、线路不稳定等问题。
解决方法：定期检查电路的连接点，保证接触良好。
如果发现接触不良，可以使用专业的电路连接器或重新焊接连接点。
5. 电压不稳定：电路中的电压不稳定可能是由于供电设备故障、电源电压波动等原因引起的。
解决方法：检查供电设备是否正常工作，如发现故障应及时修复或更换。
如果电源电压波动较大，可以考虑安装稳压器或使用更稳定的电源。
二、解决方法1. 定期检查：定期检查电路线路，包括电线的绝缘性能、连接点的接触情况等，及时发现并解决问题。
2. 合理安排负载：不要超过电线或设备的额定电流，合理安排负载可以减少线路故障的发生。
3. 使用优质材料：选择优质的电线和连接器等材料，可以提高电路的可靠性和稳定性。
4. 安装保护装置：在电路中安装过载保护器、熔断器等保护装置，可以及时切断电路，保护电线和设备的安全。
5. 增加电源容量：如果负载较大，可以考虑增加电源的容量，保证电路供电稳定。
电路故障分析__
在如图所示的电路中，电源电压不变。闭合 电键S，两灯都能发光。一段时间后，其中一盏 灯突然熄灭，此时两个电流表的示数均变小， 则出现这一现象的原因可能是（ A） A 灯L1断路。 B 灯L1短路。 C 灯L2断路。 D 灯L2短路。
电路故障专题
一、两种常见的电路故障：断路和短路 两种常见的电路故障： 1、 断路故障 、 断路故障 也叫开路，是电路中某处断开， 也叫开路， 是电路中某处断开， 导致电路无电流， 导致电路无电流，用电器不工作的 故障。例如：灯丝断了，接触不良， 故障。例如：灯丝断了，接触不良， 导线断开，仪表内部断线等。 导线断开，仪表内部断线等。 2 、短路故障 短路故障 指电源或电路元 件被电阻极小的导体 如导线、电流表等） （如导线、电流表等） 并联而造成的电路故 障，短路时电路的电 流会变大。 流1或L2短路，则会使电源和电流表被烧换， 电压表示数为零。
故障原 A1表的示数 A2表的示数 因 变化 变化 A表的示 数变化 V表的示 数变化
L1断路 L2断路
变为0 不变
不变 变为0
不变 不变
在如图所示的电路中，电源电压不变．闭合电 键Ｓ，灯Ｌ1、Ｌ2都发光．一段时间后，其中一灯 突然熄灭，而电流表、电压表的示数都不变，则产 生这一现象的原因可能是（ D ） A 灯Ｌ1短路。 B 灯Ｌ2短路。 C 灯Ｌ1断路。 D 灯Ｌ2断路。
串联电路故障分析
故障原因
灯L
电流表A的示数 变化
电压表V的示数 变化
R断路 R短路 L断路 L短路
不亮 亮 不亮 不亮
变为0 变为0
变为电源电压 变为0 变为0 变为电源电压
基本题型 在如图所示的电路中，电源电压不变。闭合 电键S，电路正常工作。过了一会儿，两个电表 的示数均变大，则下列判断中正确的是（ D ） A 电阻R可能短路，灯L变亮。 B 灯L一定断路。 C 电阻R一定断路，灯L变暗。 D 灯L一定短路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见的电路故障分析
1. 引言
在日常生活和工作中，电路故障是我们经常会遇到的问题之一。
电路故障会导致设备无法正常工作，给我们的生活和工作带来诸多不便。
因此，了解常见的电路故障及其分析方法对于我们解决问题具有重要意义。
本文将介绍几种常见的电路故障及其分析方法。
2. 电路短路故障
电路短路故障是指电路中两个或多个导体之间产生了直接接触的情况。
电路短路故障会导致电流过大，设备损坏甚至引发火灾等严重后果。
2.1 分析方法
为了分析电路短路故障，我们可以采取以下步骤：
1.关闭电源：在发现电路短路故障后，首先要确保关闭电源，以避免进
一步损坏设备和人身安全的问题。
2.检查电路元件：仔细检查电路中的线路和元件，寻找可能的短路点。
可以使用万用表等测试工具进行检测，确认是否有导线之间的直接接触。
3.排除短路点：一旦确定了具体的短路点，我们可以通过排除或更换该
点附近的元件来消除短路故障。
2.2 预防措施
为了预防电路短路故障的发生，我们可以采取以下措施：
•做好电路设计：在进行电路设计时，应合理布置电路线路，避免线路之间的直接接触。
•质量控制：在电路布线和维护过程中，应注意质量控制，确保连接可靠，避免导线松动或连接不良等问题。
•定期检查：定期检查电路线路和元件的连接情况，及时发现并修复潜在的短路故障。
3. 电路开路故障
电路开路故障是指电路中某个环节断开或失效的情况。
电路开路故障会导致电
流无法正常流动，从而导致设备无法正常工作。
3.1 分析方法
下面是分析电路开路故障的一般步骤：
1.检查电源：首先，我们需要检查供电是否正常，确保电源没有问题。
2.检查开关：检查电路中的开关，确认是否存在失效的开关导致电路无
法闭合。
3.检查连接：仔细检查电路中各个元件的连接，确保连接完好，没有断
开的情况。
4.使用测试工具：可以使用万用表等测试工具，对电路的不同部分进行
测试，找出故障所在。
3.2 预防措施
为了预防电路开路故障的发生，我们可以采取以下措施：
•避免过载：在设计电路时，应合理计算电路的负载情况，确保不会因为超过负载而导致电路开路。
•检查设备质量：在购买电器设备时，应注意其质量，选择合格的产品，减少设备内部元件的故障。
•定期维护：定期检查和维护电路，确保线路和元件的连接良好，避免因为老化等原因导致开路故障的发生。
4. 电路过载故障
电路过载故障是指电路中的负载超过了设计的额定值，导致电路无法正常工作。
电路过载故障会使电流过大，烧毁元件，甚至引发火灾等严重后果。
4.1 分析方法
下面是分析电路过载故障的一般步骤：
1.检查负载：首先，我们需要检查电路中的负载是否超过了设定的额定
值，并与设计要求进行对比。
2.检查电流：使用电流表等测试工具来测试电路中的电流，以确定是否
超过了额定值。
3.调整负载：根据实际情况，我们可以调整负载，限制电流的大小，以
避免过载故障的发生。
4.2 预防措施
为了预防电路过载故障的发生，我们可以采取以下措施：
•合理设计：在进行电路设计时，应充分考虑负载的大小，并选择适当的元件和线路来满足需求。
•控制负载：合理分配负载的使用，避免同时使用大量高功率设备，以减少负载过载的风险。
•正确使用设备：在使用电器设备时，应按照设备说明书的要求操作，避免超过设备的负载能力。
5. 结论
电路故障是我们经常遇到的问题之一，但通过一些简单的方法，我们可以进行准确的故障分析，并采取相应的措施进行修复和预防。
在日常生活和工作中，我们应该重视电路故障的发现和解决，并提高电路安全的意识。
在设计、操作和维护电路时，我们还应注意合格的设备和线路的使用，以减少电路故障的发生。
以上是常见的电路故障分析的要点，希望能为读者提供一些参考和帮助。
