在线监测简介

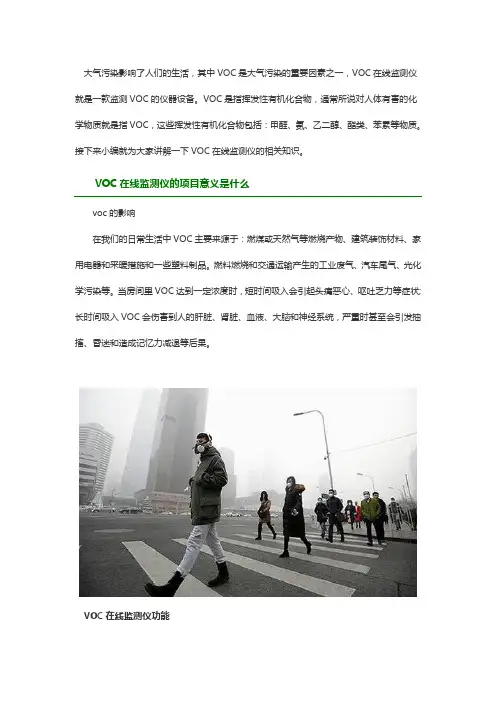

VOC在线监测仪简介
大气污染影响了人们的生活，其中VOC是大气污染的重要因素之一，VOC在线监测仪就是一款监测VOC的仪器设备。
VOC是指挥发性有机化合物，通常所说对人体有害的化学物质就是指VOC，这些挥发性有机化合物包括：甲醛、氨、乙二醇、酯类、苯累等物质。
接下来小编就为大家讲解一下VOC在线监测仪的相关知识。
VOC在线监测仪的项目意义是什么voc的影响在我们的日常生活中VOC主要来源于：燃煤或天然气等燃烧产物、建筑装饰材料、家用电器和采暖措施和一些塑料制品。
燃料燃烧和交通运输产生的工业废气、汽车尾气、光化学污染等。
当房间里VOC达到一定浓度时，短时间吸入会引起头痛恶心、呕吐乏力等症状;长时间吸入VOC会伤害到人的肝脏、肾脏、血液、大脑和神经系统，严重时甚至会引发抽搐、昏迷和造成记忆力减退等后果。
VOC在线监测仪功能VOC在线监测仪可实时数据存储，实时数据仓库系统主要实现校园企业所有VOC监测点生成的测量数据实时存储在监控平台数据存储中心。
VOC在线监测仪数据存储，原始监控数据将全部存储在监控平台分布式文件系统中，用于存储大量非结构化数据。
为了满足和适应数据量，数据特征和查询处理的不同需求，一些存储在关系数据库中。
VOC在线监测仪可实时预警，可以为监测指标设置相应的阈值。
如果超过一分钟，系统将通过电子邮件，App推送或短信通知相关人员，管理部门将及时发送。
及时防范环境违法行为。
VOC在线监测仪数据查询分析应用，VOCs数据查询分析应用程序提供实时监测数据分析，总会计，源分析和源强度计算，区域排放监测和预警，污染源扩散预测和分析，以及查看历史记录和分析数据。
当VOCs历史数据查询处理时，由于数据量巨大，有必要安排使用云计算技术来管理多个服务器节点进行并行处理。
VOC在线监测仪数据管理，在实际使用中，用户可能特别关注某个时间段或类型的数据，并且数据管理系统可以查询和导出数据以供使用。
顶板离层在线监测系统简介
冒顶事故是煤矿生产中发生概率较高的事故类型。
顶板的离层失稳一般没有明显征兆，一旦发生冒顶，很难及时采取措施，将造成不可弥补的危害。
因此，顶板离层监测必不可少。
传统的人工监测或机械监测，需要有多年经验，并且对离层变化判断准确，对于大部分矿山来说比较难做到，而且现场使用效果较差，给安全生产带来极大的隐患。
济南福深科技设计研发的顶板离层在线监测系统能够对顶板离层、锚杆支护实现自动化监测，通过连续的直观数据信息尽早发现顶板失稳的前兆，避免事故发生。
系统组成
系统主要井上监控主机、系统监控软件、环网交换机、通信光缆、光纤顶板离层传感器、钻孔应力传感器、光纤锚杆应力传感器、矿用本安型光纤光栅解调仪、矿用隔爆兼本安型电源等组成。
监测内容
1、通过顶板离层传感器监测顶板离层位置、速度变化及两帮内显著变形区域，根据监测数据判断顶板的稳定性，指挥安全生产。
2、通过锚杆应力传感器对两帮锚杆固力沿锚杆长度变化规律进行监测，对
锚杆的工作状态进行评价，提高工作面支护的质量，改善作业环境。
系统功能
监控主机动态显示监测数据。
监测数据实时更新，自动存储，形成报表，以供数据查询。
系统软件对数据进行综合分析和安全评估，提供科学决策。
各终端联网实现数据共享。
报警功能，异常情况可及时进行预警。
综上，顶板离层在线监测系统精度高，抗干扰能力强，复用能力强，适应矿井下这种较为恶劣的环境，。
绝缘油在线监测系统简介、结构及原理、系统维护
油分装气离置
➢ 更快的分析周期，最小监测周期为1小时，可由用户自行设置，推荐为24小时；
➢ 油气分离速度快，仅需15分钟，分析后的油样采用二次脱气技术和过滤处理，消除 回注变压器本体的油样中夹杂的气泡。采用特殊的环境适应技术，消除温、湿度变 化对气体分配系数的影响；
➢ C2H2最低检测限可达0.1μL/L； ➢ 采用双回路多模式恒温控制，控温精度达±0.1℃，环境恶劣地区可选配工业空调；
绝缘油在线监测系统简介 ➢绝缘油在线监测系统组成及其特点 ➢绝缘油在线监测系统结构及工作原理
➢ 绝缘油在线监测系统简介
宁波理工监测MGA2000-6H变压器色谱在线监测系统，用于电力变压器油中溶解气体 的在线分析与故障诊断，适用于110kV及以上电压等级的电力变压器、电弧炉变压器、 电抗器以及互感器等油浸式高压设备。
➢ 绝缘油在线监测系统的组成
MGA2000-6H变压器色谱在线监测系统由现场监测单元（色谱数据采集器MGA20006H-01）、主站单元（数据处理服务器MGA2000-6H-02）及监控软件（状态监测与 预警软件MGA2000-6H V2.0.3）组成。现场监测单元即色谱数据采集器由油样采集 单元、油气分离单元、气体检测单元、数据采集单元、现场控制处理单元、通讯 控制单元及辅助单元组成。其中辅助单元包括置于色谱数据采集器内的载气，变 压器接口法兰、油管及通信电缆等。
➢ 绝缘油在线监测系统的特点
➢ 定量、在线检测H2、CO、CH4、C2H4、C2H2、C2H6、H2O（选配）的浓度及增长率； ➢ 循环取样方式，真实地反应变压器油中溶解气体状态； ➢ 油气分离安全可靠，不污染、不排放变压器油； ➢ 采用专用复合色谱柱，提高气体组分的分离度； ➢ 采用特制的纳米晶半导体检测器，提高烃类气体的检测灵敏度； ➢ 高稳定性、高精度气体检测技术，误差范围为±10%，优于离线色谱±30%的指标； ➢ 成熟可靠的通信方式，采用标准网络协议，支持远程数据传输； ➢ 数据采集可靠性高，采用过采样技术Δ－∑模数转换器，24位分辨率，改变增益后
废气污染源在线监测系统简介
谢谢大家！
建立一个百年企业
树立一个百年品牌
数据和参数：
数据计算的可靠性检查。（主要参数，定期校准等）
标准气体：
校准的可靠性检查。（精度等级，有效期，气瓶压力，连接等）
CEMS日常运行维护
维护保养
易耗品的定期更换：
探头过滤器芯、 分析仪内各种过滤器芯、泵膜及轴承、密封圈（垫） 等；
定期清理采样系统：
清理探头表面积灰、积水，检查系统管路凝水管壁吸附情况，及时吹扫 干净。
超声波技术能够测量低至0.03 m/s的气流流速。
安装时应避开有涡流的位置。
CEMS工作原理
流速测量：
超声波法：
CEMS工作原理
流速测量：
热线法：
热平衡法流速测量仪是通过把加热体的热传输给流动的烟气进
行工作的。气体借热空气对流从探头带走热，并导致探头冷却。气
流流经探头的速度越快，探头冷却得越快。供给更多的电量维持传
CEMS工作原理
气态污染物测量子系统：
直接抽取系统
SO2，NOx，CO， CO2 SO2，NOx， SO2，NOx
采样方式 分析方法 红外光吸收原理 紫外光吸收原理
稀释抽取系统
直接测量系统 （插入式）
紫外荧光原理
化学发光原理 电化学原理
SO2
NOx NOx
CEMS工作原理
气态污染物测量子系统：
够测量的最低流速约为2-3m/s)。
CEMS工作原理
流速测量：
皮托管法：
CEMS工作原理
流速测量：
超声波法：
在流体中设置两个超声波传感器，他们既可发射超声波又可以

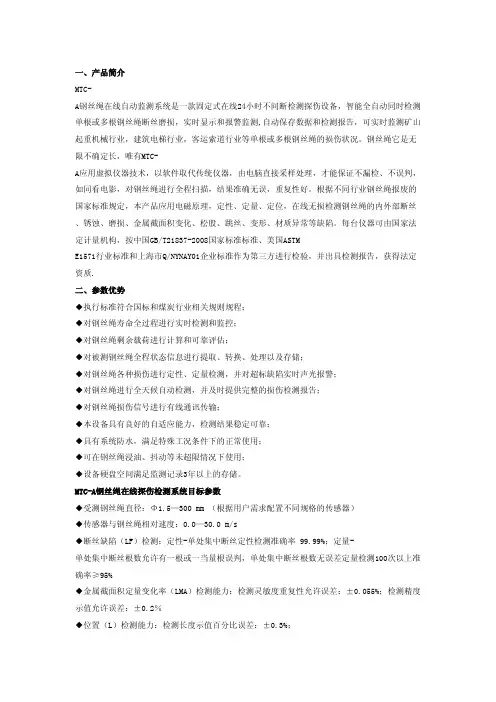

钢丝绳在线监测仪器介绍
一、产品简介MTC-A钢丝绳在线自动监测系统是一款固定式在线24小时不间断检测探伤设备，智能全自动同时检测单根或多根钢丝绳断丝磨损，实时显示和报警监测,自动保存数据和检测报告，可实时监测矿山起重机械行业，建筑电梯行业，客运索道行业等单根或多根钢丝绳的损伤状况。
钢丝绳它是无限不确定长，唯有MTC-A应用虚拟仪器技术，以软件取代传统仪器，由电脑直接采样处理，才能保证不漏检、不误判，如同看电影，对钢丝绳进行全程扫描，结果准确无误，重复性好。
根据不同行业钢丝绳报废的国家标准规定，本产品应用电磁原理，定性、定量、定位，在线无损检测钢丝绳的内外部断丝、锈蚀、磨损、金属截面积变化、松股、跳丝、变形、材质异常等缺陷。
每台仪器可由国家法定计量机构，按中国GB/T21837-2008国家标准标准、美国ASTME1571行业标准和上海市Q/NYNAY01企业标准作为第三方进行检验，并出具检测报告，获得法定资质.二、参数优势◆执行标准符合国标和煤炭行业相关规则规程；◆对钢丝绳寿命全过程进行实时检测和监控；◆对钢丝绳剩余载荷进行计算和可靠评估；◆对被测钢丝绳全程状态信息进行提取、转换、处理以及存储；◆对钢丝绳各种损伤进行定性、定量检测，并对超标缺陷实时声光报警；◆对钢丝绳进行全天候自动检测，并及时提供完整的损伤检测报告；◆对钢丝绳损伤信号进行有线通讯传输；◆本设备具有良好的自适应能力，检测结果稳定可靠；◆具有系统防水，满足特殊工况条件下的正常使用；◆可在钢丝绳浸油、抖动等未超限情况下使用；◆设备硬盘空间满足监测记录3年以上的存储。
MTC-A钢丝绳在线探伤检测系统目标参数◆受测钢丝绳直径：Φ1.5—300 mm （根据用户需求配置不同规格的传感器）◆传感器与钢丝绳相对速度：0.0—30.0 m/s◆断丝缺陷（LF）检测：定性-单处集中断丝定性检测准确率99.99%；定量-单处集中断丝根数允许有一根或一当量根误判，单处集中断丝根数无误差定量检测100次以上准确率≥95%◆金属截面积定量变化率（LMA）检测能力：检测灵敏度重复性允许误差：±0.055%；检测精度示值允许误差：±0.2％◆位置（L）检测能力：检测长度示值百分比误差：±0.3%；◆连续检测长度：无限◆电源：电池供电5V◆环境温度：-20℃～+50℃◆大气压力：86-206Kpa◆相对湿度：20-98%◆传感功能：导套浮动定心可变径，聚磁环密集设置，磁敏元件阵列组合，一套传感单元可覆盖老产品多个探头信号采集和放大等功能。

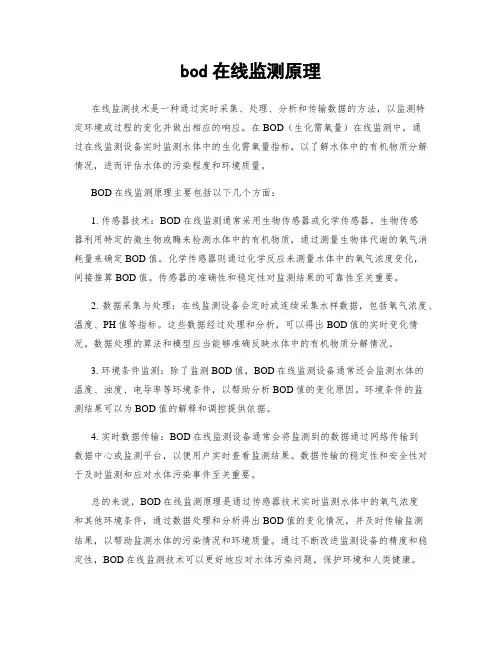

bod在线监测原理
bod在线监测原理在线监测技术是一种通过实时采集、处理、分析和传输数据的方法，以监测特定环境或过程的变化并做出相应的响应。
在BOD（生化需氧量）在线监测中，通过在线监测设备实时监测水体中的生化需氧量指标，以了解水体中的有机物质分解情况，进而评估水体的污染程度和环境质量。
BOD在线监测原理主要包括以下几个方面：1. 传感器技术：BOD在线监测通常采用生物传感器或化学传感器。
生物传感器利用特定的微生物或酶来检测水体中的有机物质，通过测量生物体代谢的氧气消耗量来确定BOD值。
化学传感器则通过化学反应来测量水体中的氧气浓度变化，间接推算BOD值。
传感器的准确性和稳定性对监测结果的可靠性至关重要。
2. 数据采集与处理：在线监测设备会定时或连续采集水样数据，包括氧气浓度、温度、PH值等指标。
这些数据经过处理和分析，可以得出BOD值的实时变化情况。
数据处理的算法和模型应当能够准确反映水体中的有机物质分解情况。
3. 环境条件监测：除了监测BOD值，BOD在线监测设备通常还会监测水体的温度、浊度、电导率等环境条件，以帮助分析BOD值的变化原因。
环境条件的监测结果可以为BOD值的解释和调控提供依据。
4. 实时数据传输：BOD在线监测设备通常会将监测到的数据通过网络传输到数据中心或监测平台，以便用户实时查看监测结果。
数据传输的稳定性和安全性对于及时监测和应对水体污染事件至关重要。
总的来说，BOD在线监测原理是通过传感器技术实时监测水体中的氧气浓度和其他环境条件，通过数据处理和分析得出BOD值的变化情况，并及时传输监测结果，以帮助监测水体的污染情况和环境质量。
通过不断改进监测设备的精度和稳定性，BOD在线监测技术可以更好地应对水体污染问题，保护环境和人类健康。
污染源自动在线监测系统(水)简介及设备维护
天然水和废水中，磷几乎都以各种磷酸盐的形式存在。它们分别为正磷酸盐、缩 合磷酸盐(焦磷酸盐、偏磷酸盐和多磷酸盐)和有机结合的磷酸盐，存在于溶液和 悬浮物中。
检测意义
磷和氮是生物生长必需的营养元素，水质中含有适度的营养元素会促进生物和 微生物生长，令人关注的是磷对湖泊、水库、海湾等封闭状水域，或者水流迟缓
原理：
碘化汞和碘化钾的碱性溶液与氨反应生成淡红棕色胶态化合物，此颜色在 较宽的波长内具有强烈吸收。通常测量波长在410~425nm范围。
纳氏试剂光度法
水质监测技术
氨氮-分析原理
反应机理：
① 氨与次氯酸盐反应生成氯胺。NH3+HOCl ←→ NH2Cl +H20 ② 氯胺与水杨酸反应形成一个中间产物-5-氨基水杨酸；
样，它不反映水质中那些具体的有机物的特
性，而是反映各个污染物中所含碳的量，其 数量愈高，表明水受到的有机物污染愈多。 应用场合：高氯水样监测。
水质监测技术
氨氮-简介
பைடு நூலகம்定义：态存在的氮。
水溶液中的氨氮是以游离氨 (或称非离子氨，NH3)或离子氨(NH4+)形
氨氮中游离氨和铵盐的比例取决于pH和水温：
pH偏高时，游离氨比例较高，反之铵盐则较低； 温度偏高时，游离氨比例较低，铵盐则较高。 无氧环境下，亚硝酸盐在微生物作用下，还原为氨； 有氧环境下，水中氨也可转化为亚硝酸盐，甚至硝酸盐。 人们对水和废水中最关注的几种形态的氮是硝酸盐氮、亚硝酸盐氮、 氨氮和有机氮。通过生物化学作用，它们是可以相互转化的。
物含量大于2mg/L有干扰，在酸性条件下通氮气可以除去。六价铬大于
50mg/L 有干扰，用亚硫酸钠除去。亚硝酸盐大于 lmg/L 有干扰，用氧 化消解或加氨磺酸均可以除去。铁浓度为20mg/L，使结果偏低5%；铜 浓度达 10mg/L 不干扰；氟化物小于 70mg/L 也不干扰。水中大多数常 见离子对显色的影响可以忽略。
污染源的在线监测技术
污染源的在线监测技术污染是当前全球面临的一大环境问题，而污染源的在线监测技术则是解决这一问题的重要措施之一。
在线监测技术可以帮助管理者实时了解污染源的排放情况，减少环境污染的发生和扩散。
本文将详细介绍污染源的在线监测技术及其步骤。
一、污染源的在线监测技术简介污染源的在线监测技术是指利用先进的传感器和信息通信技术，对工业企业等可能产生污染的单位进行实时、连续、准确地监测和数据采集的方法。
通过在线监测，管理者可以实时了解污染源的排放情况，及时采取措施加以管理。
二、污染源的在线监测技术步骤以下是污染源在线监测技术的主要步骤：1. 设立监测点位：首先，需要根据实际情况确定需要进行在线监测的污染源点位，如工业企业的排放口或废水处理厂的出口等。
同时，要保证监测点位的代表性，以获得准确的监测数据。
2. 采集监测数据：在监测点位设置好后，需要选择合适的传感器和监测仪器进行数据的采集。
传感器和监测仪器的选择应根据具体的污染类型和监测目的进行，可以包括气体传感器、流量计、水质监测仪器等。
同时，需要开展校准和维护工作，确保数据的准确性。
3. 数据传输与存储：采集到的监测数据需要实时传输和存储，以便管理者进行分析和处理。
目前，常用的数据传输方式有有线传输和无线传输两种，选择适合的传输方式是提高在线监测效果的关键。
4. 数据分析与处理：在传输和存储完毕后，管理者可以通过专用软件对监测数据进行分析和处理，以了解污染源的排放情况。
可以利用数据统计、趋势分析、模型预测等手段，及时发现异常情况，并采取措施加以处理。
5. 报警和控制：如果检测到超过环境质量标准的污染物排放或其他异常情况，该系统应能发出报警信号，通知相关人员及时处理。
同时，该系统还应具备一定的控制功能，如能够自动或远程控制污染源设备的停运等。
6. 数据分析报告与管理：根据数据分析结果，可以编制相关报告并提交给环保部门。
这样不仅可以检验和显示企业的环境保护工作，也可以为政府部门提供决策依据，加强对企业的监管和管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•主要特点：
• 可分析振动趋势 • 配故障诊断专家系统 • 有转速测量
• 14位A/D，80dB 信号动态范围
• 包络共振解调 – 滚动轴承、齿轮诊断特效药 • 标准Windows组态软件，使用极方便、灵活
• 多种传感器输入：加速度计(电荷和ICP)、电涡 流位移、磁电式速度、电压、电流
技 术 规 格：
•8阶椭圆抗混滤波：频率程控可设、可切除
系统其它特点
•可同时监测振动,转速,轴温和其它参数 •可选语音查询功能，用普通电话拨号方式 查询测点振值、设备状态或诊断结论 •可接互连网,支持远程设备医院
填表和搭积木方式 为网采系统编程
如果你有兴趣自己动手。。。
以动态数据交换方 式（DDE）向 Windows发送数据
变送器 两线或三线制，24Vdc 供电 4-20mA输出，动态波形电压输出(可选)
传感器变送器套装
l 直接与DCS，PLC等4-20mA系统连
接
l 一 工作温度(℃)：-30 - 150 l 简单、可靠、低成本 输出可为速度、加速度和位移之
4-20mA振值输出距离：> 1km
网络数采器
- 兼具振值监测和波形诊断功能
•触发采样可做时域平均 •同步采集数据 – 2 x 8 方式 •高可靠的CAN网络数据传输 •也可用作多通道动态信号分析仪。 •可选多种信号的真有效值、等效峰值、真峰值和平均值等 •可在计算机上发出声光报警 •内置电涡流和ICP传感器电源;
•24VDC供电，内置电源隔离减少地线干扰
•可灵活选择上传的参数、特征值和波形 •波形长度(32-4096)点可选
“测点综合报告”
自动生成EXCEL或Word文件。
DCS系统
振值远程监测
•
计算机
无线监持数 采器采集 动态信号 诊断故障
1 – 8 个振动变送器 … 输出振値和动态信号
一体式振动变送器
便于安装，可直接与面板表、 DCS、PLC 等系统配合使用。 输出：速度、加速度或位移振值 2或3线制4～20mA； 动态波形电压输出(可选) 工作温度(℃): -20～80
设备状态监测与 故障诊断软件系统
MCM3
完整的网络系统：兼容DCS系统、局域网和IE浏览器
远端PC机- B/S方式
Intranet/Internet-IE 浏览
企业局域网 DCS系统
1个或多个服务器
工作站- C/S方式
B/S部分简介
趋势分析 + 频谱分析
报告自动生成功能：
“设备报告”
“巡检报告” “测点报告”
在线监测与在线数据采集器
网 络 化 在 线 监 测 与 故 障 诊 断
DCS系统/MIS系统
互连网Internet
计算机监 测
电话 语音服务
CAN / 485 Network
1-256 Netcollector ...
1-8 sensors (Vibration,rpm, & etc.)
老式在线技术的缺点
模拟式在线仪表 功能过于简单 只能现场监测 不能诊断
大型在线监测系统
使用复杂 维护困难 价格太高
数字化网络监测
-在线监测的发展趋势
•数字化 - 抗干扰、低成本 •硬件标准化、模块化 - 易于安装维护
•软件中文组态 - 设计简单快速
两种网络在线监测方式
•
传感器 传感器
4－20mA变送器 网络数采器
组态软件：系统主界面
网 采 监 测 系 统 主 界 面 示 例
安 钢 高 线 项 目
您熟悉的信号分析与故障诊断工具
可与各种诊断软件连接
CAN总线通信协议
一、CAN总线标识符定义 ID10~~ID4——节点ID（0——127） ID3~~ID0——命令字（最多支持16种命令）
-
开放协议
二]、CAN命令（ID3~~ID0） 0、（0000）联络命令 用于上位机和各个网采之间的握手联络。为远程帧 1、（0001）初始化命令 l PC to Collector：（上位机初始化网采各通道） 发送8个字节的数据，其中字节1~~8代表组1~~8的各参数字。其各字节定义： D7：组别标志（ 1——电压组；0——电荷组） D6 D5（两通道公用）：设置上传的振值参数和存储在黑匣子中的波形参数 00——加速度A波形、25.6khz； 01——速度V波形、2.56khz； 10——位移D、1.28khz； 11——包络E、5.12khz； D4 D3：传感器类型（A，V，D，E） 00——电荷加速度传感器（A）[两次积分]
