注塑件常见不良的分析和处理方法
注塑件常见不良的分析及处理措施
注塑件常见不良的分析及处理措施本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March塑胶注塑不良的分析以及处理措施注塑成型部分注塑定型时发生不良现象的原因*模具的缺陷*塑料树脂的缺陷*不适合的成型条件*产品设计上的问题*对成型机性能的过大评价*周围环境的变化1. 破裂白化广义的破裂包括破裂及细微破裂的Crazing。
按产生的原因可以分为机械性破裂与化学应力破裂。
[1]机械性破裂（Mechanical Crack）作用于塑料上的物理性作用力比塑料固有物性及结构上的支持力大的时候，因承受不了而产生破裂。
为了防止破裂的产生，在进行产品设计时，须引起注意。
设计时，选好所使用的材料与型号后，应考虑到作用于物体上的外力，设计出既可反映稳定率又可以分散作用力的结构。
提高结构上的支持力时，可加大产品的厚度或加固Rib，也可设计成Round结构以分散作用力。
[2]化学应力破裂（ESC Crack）化学应力破裂（ESC：Environmental Stress Crack）是指因化学药品的作用，塑料膨胀，从而加重了内部应力，致使总应力值高出塑料的破坏强度而产生的破裂。
化学应力破裂在成型品的装配过程中，使用润滑剂﹑洗剂等时，其所含有的一部分物质可诱发产品破裂。
根据产品的脆弱结构﹑残留应力标准，是否产生破裂存在一定的差异，受温度﹑压力等的影响。
因化学药品造成的破裂，其破裂面很干净，有时会产生光泽，可轻易得到确认。
为了防止因化学应力引起的破裂，工艺上应禁止使用可诱发破裂的化学药品。
在用户的使用条件下，会形成问题的配件应通过改变材料等方法作到防患于未燃。
引发化学应力破裂的化学药品如下：冰乙酸﹑增塑剂（DOP等）﹑酒精类﹑石蜡系列的油脂﹑酯﹑过多的硅系列脱模剂﹑汽油石油等油类﹑豆油等食用油﹑溶剂类等。
2. 熔接线成型品表面形成细线的现象。
熔接线发生在注塑成型时熔融树脂合流的地方。
注塑过程中常见的问题及解决方案
注塑过程中常见的问题及解决方案一、飞边（披锋）1. 问题描述- 这飞边就像塑料偷偷长出来的小翅膀，在注塑件的边缘或者分型面那里冒出来，看着可闹心了。
就像好好的一块蛋糕，边缘突然多出了一些不规则的奶油坨坨。
2. 解决方案- 首先得检查模具的合模力。
要是合模力不够，那塑料就会像调皮的小孩从门缝里挤出来。
适当增加合模力，把模具紧紧抱住，让塑料乖乖待在该待的地方。
- 模具的磨损也会导致飞边。
就像穿破了的鞋子会漏脚指头一样，磨损的模具缝隙变大了。
这时候就得修模啦，把那些磨损的地方补一补或者磨平。
- 注塑压力也不能太大。
如果压力太大，塑料就像被大力士猛推的水，到处乱流。
降低注塑压力，找到一个合适的值，既能把模具填满，又不会让塑料溢出来。
二、短射（缺料）1. 问题描述- 短射就像给一个杯子倒水，结果没倒满一样。
注塑件看着不完整，有些地方该有塑料的却空着，就像一个没发育好的小怪物。
2. 解决方案- 先看看注塑压力是不是太小。
压力小的话，塑料就像没力气的小蚂蚁，爬不到模具的每个角落。
增加注塑压力，让塑料充满整个模具型腔。
- 塑料的流动性也很关键。
如果塑料太黏，就像浓稠的糨糊，很难流到模具的远端。
这时候可以提高料筒温度，让塑料变得稀一点，流动性更好，就像把糨糊加热变成稀粥一样，能顺利流到各个地方。
- 浇口尺寸也可能有问题。
要是浇口太小，就像一个小得可怜的水龙头，水流不出来多少。
适当扩大浇口尺寸，让塑料能畅快地流进模具。
三、气泡（气穴）1. 问题描述2. 解决方案- 注塑速度可能太快了。
塑料像一阵风呼呼地冲进模具，把空气都裹在里面了。
降低注塑速度，让塑料慢慢流进去，就像散步一样，这样空气就有机会跑出来了。
- 模具的排气也很重要。
如果模具没有排气孔或者排气不良，空气就被困在里面出不来。
在模具上开排气槽或者使用透气钢材料，给空气一条逃跑的路。
- 塑料干燥不彻底也会产生气泡。
如果塑料里有水份，加热的时候就会变成水蒸气，形成气泡。
注塑成型制品不良现象及解决办法
注塑成型制品不良现象及解决办法一、塑料制品充填不满1、成因：主要是缺料和注射压力与速度不妥（包括阻力造成压力过于耗损）。
2、解决措施：（1）机台方面：机台的塑化量或加热功率不定，应选用塑化量与加热功率大的机台；螺杆与料筒或过胶头等的磨损造成回料而出现实际充模量不中；热电偶或发热圈等加热系统故障造成料筒的实际温度过低；注射油缸的密封元件磨损造成漏油或回流，而不能达到所需的注射压力；射嘴内孔过小或射嘴中心度调节不当造成阻力过大而使压力消耗。
（2）模具方面：①模具局部或整体的温度过低造成入料困难，应适当提高模温；②模具的型腔的分布不平衡。
制件壁厚过薄造成压力消耗过磊而且充模不力。
应增加整个制件或局部的壁厚或可在填充不足处的附近，设置辅助流或浇口解决。
③模具的流道过小造成压力损耗；过大时会出现射胶无力；过于粗糙都会造成制件不满。
应适当设置流道的大小，主流道与分流道，浇口之间的过渡或本身的转弯处应用适当的圆弧过渡。
④模具的排气不良。
进入型腔的料受到来不及排走的气体压力的阻挡而造成充填不满。
可以充分利用螺杆的缝隙排气或降低锁模力利用分型面排气，必要时要开设排气沟道或气孔。
（3）制件不满反复出现的原因：①塑料原料粒度大小悬殊不均时会使加料份量不定。
②螺杆的过胶头、过胶圈及过胶垫圈的磨损过大，使熔料可能在螺杆处经与料筒内之间滑行及回流造成不满。
③入流口的冷却系统失效，使下料量不稳定。
④料筒调定的注料量不足，即缓冲垫过小会使射料时多时少而出现制件不满。
二、飞边1、成因：又称溢边、披锋、毛刺等，大多发生在模具的分合位置上，如动模和静模的分型面，滑块的滑配部位、镶件的绝隙、顶杆孔隙等处，飞边在很大程度上是由于模具或机台锁模力失效造成。
2、解决措施：（1）机台的最高锁模力不够应选用锁模力够的机台。
锁模机铰磨损或锁模油缸密封元件磨损出现滴油或回流而造成锁模力下降。
加温系统失控造成实际温度过高应检查热电偶、加热圈等是否有问题。
注塑成型常见不良现象及处理措施
注塑成型常见不良现象及处理措施在注塑成型过程中，常常会出现一些不良现象，这些现象可能会导致产品的质量下降，甚至无法使用。
因此，及时发现并解决这些问题是非常重要的。
下面将介绍一些常见的注塑成型不良现象及处理措施。
1. 短射短射是指注塑制品在填充过程中未能充满模具腔体，导致制品出现不完整的现象。
短射的原因可能有：- 注塑机温度设置过低，导致熔融物质无法充分流动；- 模具温度过低，使得熔融物质凝固速度过快；- 注射压力过低，无法将熔融物质充分填充到模具腔体中。
处理措施：- 调整注塑机温度，确保熔融物质能够充分流动；- 提高模具温度，延缓熔融物质的凝固速度；- 增加注射压力，确保熔融物质能够充分填充到模具腔体中。
2. 气泡气泡是指制品内部或表面出现的气体聚集现象，给产品的外观和性能带来负面影响。
气泡的原因可能有：- 熔融物质中含有过多的挥发性物质；- 注射速度过快，导致气体无法及时排出；- 模具中存在气体积聚的死角。
处理措施：- 选择低挥发性的熔融物质；- 控制注射速度，避免气体无法及时排出；- 优化模具结构，减少气体积聚的死角。
3. 热胀冷缩热胀冷缩是指注塑制品在冷却过程中由于热胀冷缩系数不一致而导致尺寸变化的现象。
热胀冷缩的原因可能有：- 注塑机温度和模具温度不匹配；- 熔融物质的热胀冷缩系数不一致。
处理措施：- 调整注塑机温度和模具温度的匹配度；- 选择热胀冷缩系数相近的熔融物质。
4. 毛刺毛刺是指制品表面出现的细小突起，给产品的外观和触感带来不良影响。
毛刺的原因可能有：- 模具中存在不平整的表面；- 注塑机压力过高，使得熔融物质溢出模具腔体。
处理措施：- 修复模具表面，保持其光滑平整；- 调整注塑机压力，避免熔融物质溢出模具腔体。
5. 缩水缩水是指注塑制品在冷却过程中由于体积收缩而导致尺寸变小的现象。
缩水的原因可能有：- 熔融物质中含有过多的收缩剂；- 注塑机温度和模具温度不匹配。
处理措施：- 选择低含量的收缩剂；- 调整注塑机温度和模具温度的匹配度。
塑胶注塑不良的分析以及处理措施
尺寸标准
对比设计图纸，检查塑胶制品的关键 尺寸是否在允许的公差范围内。
性能标准
根据塑胶制品的具体用途，评估其物 理性能和化学性能是否满足使用要求 。
安全标准
确保塑胶制品在使用过程中不会对人 体造成伤害，符合相关国家和地区的 法律法规。
检测与评估工具
放大镜
用于观察塑胶制品的细 微缺陷。
卡尺
用于测量塑胶制品的尺 寸。
注射压力、温度、时间等参数设置不合理， 影响塑料的流动和成型。
塑料材料问题
塑料材料性能不佳，如收缩率大、流动性差 等，导致成型不良。
模具保养不当
模具保养不善，如清洁不彻底、润滑不足等 ，影响塑料的流动和成型。
02
塑胶注塑不良的检测与评估
检测方法
目视检测
通过观察塑胶制品的外观，检 查是否存在缺料、缩水、气泡
02
塑胶注塑不良的原因多种多样，如模 具设计不合理、塑料材料选择不当、 注塑工艺参数设置不正确等。针对不 同类型的不良现象，需要采取不同的 处理措施。本文对各种不良现象进行 了分类和总结，并详细介绍了相应的 处理方法，有助于提高生产效率和产 品质量。
03
本文还对塑胶注塑技术的发展趋势进 行了展望。随着科技的不断发展，新 型塑料材料和加工技术不断涌现，注 塑技术将朝着高效、环保、智能化的 方向发展。未来，注塑技术将更加注 重节能减排、提高生产效率、降低成 本等方面，为工业生产带来更多的便 利和效益。
案例三：某产品内部气孔问题
总结词
内部气孔是指产品内部存在大小不一的气孔，影响产品的机械性能和外观。
详细描述
气孔通常分布在产品内部，形状不规则。可能的原因包括塑料原料中含有水分或挥发性物质、模具排气不良、塑 料熔体流动不均匀等。
注塑产品不良原因分析及解决方案

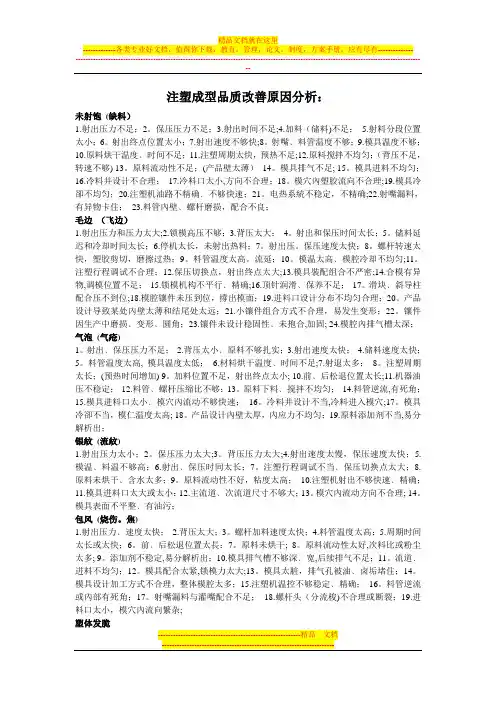

注塑成型品质改善原因分析：未射饱(缺料）1.射出压力不足；2。
保压压力不足；3.射出时间不足;4.加料（储料)不足；5.射料分段位置太小；6。
射出终点位置太小；7.射出速度不够快;8。
射嘴﹑料管温度不够；9.模具温度不够；10.原料烘干温度﹑时间不足；11.注塑周期太快，预热不足;12.原料搅拌不均匀；（背压不足，转速不够) 13。
原料流动性不足；(产品壁太薄）14。
模具排气不足; 15。
模具进料不均匀；16.冷料井设计不合理；17.冷料口太小,方向不合理；18。
模穴內塑胶流向不合理;19.模具冷卻不均匀；20.注塑机油路不精确﹑不够快速；21。
电热系統不稳定，不精确;22.射嘴漏料，有异物卡住；23.料管內壁﹑螺杆磨损，配合不良；毛边（飞边）1.射出压力和压力太大;2.锁模高压不够；3.背压太大；4。
射出和保压时间太长；5。
储料延迟和冷却时间太长；6.停机太长，未射出热料；7。
射出压。
保压速度太快；8。
螺杆转速太快，塑胶剪切，磨擦过热；9。
料管温度太高。
流延；10。
模温太高﹑模腔冷却不均匀;11。
注塑行程调试不合理；12.保压切换点，射出终点太大;13.模具裝配组合不严密;14.合模有异物,调模位置不足；15.锁模机构不平行﹑精确;16.顶针润滑﹑保养不足；17。
滑块﹑斜导柱配合压不到位;18.模腔镶件未压到位，撐出模面；19.进料口设计分布不均匀合理；20。
产品设计导致某处內壁太薄和结尾处太远；21.小镶件组合方式不合理，易发生变形；22。
镶件因生产中磨损﹑变形﹑圆角；23.镶件未设计稳固性﹑未抱合,加固; 24.模腔內排气槽太深；气泡(气疮)1。
射出﹑保压压力不足；2.背压太小﹑原料不够扎实；3.射出速度太快；4.储料速度太快；5。
料管温度太高, 模具温度太低；6.材料烘干温度﹑时间不足;7.射退太多；8。
注塑周期太长；(预热时间增加) 9。
加料位置不足，射出终点太小; 10.前﹑后松退位置太长;11.机器油压不稳定；12.料管﹑螺杆压缩比不够；13。
注塑成型常见不良现象及处理措施
注塑成型常见不良现象及处理措施注塑成型常见的不良现象有以下几种：
1. 短射：指注塑料进模型中未充满模腔，导致产品缺陷。
处理措施：增加注射
压力、延长注射时间、增加料缸温度、增加模具温度、增加模具出料口直径等。
2. 气泡：指产品表面或者内部浮现气泡，影响产品质量。
处理措施：增加注射
压力、延长注射时间、增加模具温度、增加料缸温度、增加模具出料口直径、增加模具排气孔等。
3. 热熔线：指产品表面浮现细小的线状缺陷，通常是由于注射速度过快导致的。
处理措施：减小注射速度、增加模具温度、增加模具出料口直径等。
4. 毛刺：指产品表面浮现细小的凸起，通常是由于模具设计不合理或者模具磨
损导致的。
处理措施：修复模具、修改模具设计、增加模具温度、增加模具出料口直径等。
5. 缩水：指产品尺寸缩小，通常是由于注射压力不足或者冷却时间不足导致的。
处理措施：增加注射压力、延长冷却时间、增加模具温度等。
6. 毛洞：指产品表面或者内部浮现凹陷，通常是由于注射速度过快或者模具设
计不合理导致的。
处理措施：减小注射速度、修改模具设计、增加模具温度等。
处理不良现象的关键是找到问题的根源，然后针对性地采取相应的处理措施。
同时，注塑成型过程中的参数控制和模具维护也是关键的因素，需要进行定期检查和调整。
塑料注塑成型不良现象原因及处理办法
塑料注塑成型不良现象原因及处理办法一、气泡气泡是一种常见的注塑不良现象，造成气泡的原因可以分为产品设计、原料选择和注塑工艺三个方面。
1.产品设计问题：设计中未考虑到壁厚梯度过大、封闭空腔、通孔无曲线等情况，导致气泡无法排除。
处理办法：合理优化产品设计，减小壁厚梯度、增加封闭空腔的通气孔。
2.原料选择问题：原料中含有过多的挥发性成分、水分或杂质，或者原料中添加了过多的促进剂。
处理办法：使用质量可靠的原料，并严格控制原料中的水分和杂质含量。
3.注塑工艺问题：温度、压力、注射速度等工艺参数设置不合理，导致气泡无法排除。
处理办法：合理调整注塑工艺参数，保持合适的温度、压力和注射速度，防止气泡产生。
二、热缩痕热缩痕是注塑过程中产生的一种表面缺陷，常见于产品壁厚不一致、结构复杂的部分。
1.壁厚不一致问题：在产品设计中，壁厚过大或过小的部分易产生热缩痕。
处理办法：调整产品结构，减小壁厚梯度，避免热缩痕的产生。
2.注塑工艺问题：注塑过程中温度、压力不稳定，或者注射速度过快，都会导致热缩痕的产生。
处理办法：优化注塑工艺参数，保持合适的温度、压力和注射速度，避免热缩痕的产生。
三、翘曲变形翘曲变形是注塑成型中常见的一种现象，主要是由于材料流动不均匀或受力不平衡造成的。
1.部件结构问题：产品设计中存在壁厚不均匀、结构不合理等问题，易导致翘曲变形。
处理办法：优化产品结构设计，减小壁厚梯度，增加强度和刚度。
2.注塑工艺问题：注塑过程中温度、压力、注射速度等参数设置不合理，也会导致翘曲变形。
处理办法：调整注塑工艺参数，保持合适的温度、压力和注射速度，控制注塑过程中的变形。
四、色差色差是指注塑成型产品的颜色不均匀或与要求的颜色不符，主要由原料或工艺引起。
1.原料问题：原料中的色母粒质量不好、色母粒加入不均匀等原因，导致产品的色差问题。
处理办法：选用质量可靠的色母粒，并加入均匀进行混合。
2.注塑工艺问题：注塑过程中温度控制不当，熔融状态不稳定，颜色出现偏差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塑胶注塑不良的分析以及处理措施注塑成型部分注塑定型时发生不良现象的原因*模具的缺陷*塑料树脂的缺陷*不适合的成型条件*产品设计上的问题*对成型机性能的过大评价*周围环境的变化1. 破裂白化广义的破裂包括破裂及细微破裂的Crazing。
按产生的原因可以分为机械性破裂与化学应力破裂。
[1]机械性破裂（Mechanical Crack）作用于塑料上的物理性作用力比塑料固有物性及结构上的支持力大的时候，因承受不了而产生破裂。
为了防止破裂的产生，在进行产品设计时，须引起注意。
设计时，选好所使用的材料与型号后，应考虑到作用于物体上的外力，设计出既可反映稳定率又可以分散作用力的结构。
提高结构上的支持力时，可加大产品的厚度或加固Rib，也可设计成Round结构以分散作用力。
[2]化学应力破裂（ESC Crack）化学应力破裂（ESC：Environmental Stress Crack）是指因化学药品的作用，塑料膨胀，从而加重了部应力，致使总应力值高出塑料的破坏强度而产生的破裂。
化学应力破裂在成型品的装配过程中，使用润滑剂﹑洗剂等时，其所含有的一部分物质可诱发产品破裂。
根据产品的脆弱结构﹑残留应力标准，是否产生破裂存在一定的差异，受温度﹑压力等的影响。
因化学药品造成的破裂，其破裂面很干净，有时会产生光泽，可轻易得到确认。
为了防止因化学应力引起的破裂，工艺上应禁止使用可诱发破裂的化学药品。
在用户的使用条件下，会形成问题的配件应通过改变材料等方法作到防患于未燃。
引发化学应力破裂的化学药品如下：冰乙酸﹑增塑剂（DOP等）﹑酒精类﹑石蜡系列的油脂﹑酯﹑过多的硅系列脱模剂﹑汽油石油等油类﹑豆油等食用油﹑溶剂类等。
2. 熔接线成型品表面形成细线的现象。
熔接线发生在注塑成型时熔融树脂合流的地方。
熔融树脂填充凝固后，树脂互相遇合的界面显示在表面上，致使强度及外观降低。
出现在具有两个以上Gate的产品中或Hole﹑厚度存在差异的成型品上，作为成型条件是不可避免的现象。
设计模具时，在改变Gate位置及厚度的同时，将有可能产生熔接线的部分移动到强度及外观质量不是重要的位置。
[1] 产生的主要原因熔接线位置不良及流动性不足。
（对策：增加树脂及模具温度，增加注塑压力及速度）模具存在空气或挥发物时。
（对策：用酒精﹑香蕉水等清扫，设置Gas Vent）因脱模剂﹑着色剂等。
Gate位置不良时。
（对策：调整模具等）[2] 针对不良现象的详细对策（a）通过调节成型条件，降低熔接线的鲜明度，或改变位置或填充时使树脂的凝固达到最小化。
-树脂温度及模具温度上升-注塑速度及注塑压力上升-保压及保压时间上升（b）设计模具时，将熔接线的位置移动到外观及强度不是很重要的地方。
-扩大Weld部分的Gas Vent-改变Gate位置及使Gate个数达到最适宜化-增加产品厚度（c）原材料的充分干燥（抑制气体的产生）3. 银线银线（闪光）是指由于树脂的流动方向或不规则流动，在产品表面形成的银白色的线而言。
[1] 产生的主要原因（a）因原料含有水份及挥发物由于原料干燥不足以及其它原因，超过适当的水份含量时，因为水份而加速了热分解及气体的产生。
夏季雨天时，因酷热的温度和较大的湿度，在移动原料或经长期保管时，吸收了较多的水份，因此不能以一般干燥条件来干燥，应使用除湿干燥机将原料进行较长时间的干燥。
（b）由于树脂的热分解通常，树脂应在适宜的使用围设定成型温度。
若在较高的成型温度下作业时，会由于热分解而导致产生银线及引起物性低下。
选择适合成型品的注塑成型机。
（产品重量一般为料筒容量的40~80%）加热器及热电偶接触不良时，实际设定温度正常或Barrel的一部分受到局部加热，也会出现银线。
[2] 预防的对策（a）成型条件注塑过程：填充到模具时，所产生的气体应排出到模具外。
计量过程：螺杆转速过高的话，料筒温度上升，以致加速树脂的分解及气体的产生，因此应保持适当的螺杆速度。
而且以适宜的背压最大限度地抑制已达到可塑化的树脂之间的空隙与气体的流入。
（b）模具模具形状：设计模具时应考虑到填充时会导致流动阻碍的产品的深度差及厚度差。
模具应设置有效的Gas Vent。
长期大量生产时，树脂产生的气体残量累积在模具的Vent部分，这也是造成Gas Vent 堵塞﹑致使银线等不良现象产生的直接原因。
4. 黑斑产品表面形成的小黑点﹑蓝点。
因注塑机环境﹑作业环境﹑树脂的清洁状态而引起的。
5. 成型收缩对成型品的尺寸产生影响的因素多种多样，其主要变数有模具﹑产品形状﹑成型条件及后工程﹑树脂的种类等。
（a）随模具的设计及成型品的形状而产生的差异。
随Gate的位置﹑形状﹑面积，尺寸会有所不同。
通常Gate附近所承受的注塑压较高，因此收缩较小。
当Gate及Runner面积较大﹑Runner的长度较短时收缩较小。
随模具温度及偏差，各部位的尺寸会有所不同。
模具随加工的尺寸公差而变形，因此收缩尺寸也会有不同。
按取出产品的方法而产生变形，因此尺寸也会改变。
（b）按产品的形状引起的收缩差异。
按产品厚度不同成型收缩也不同，通常较厚的部分收缩较大。
（c）成型品尺寸随成型条件的变化。
按成型温度与模具温度，成型收缩不同。
同一Cavity压力下，通常温度越高收缩越大。
保压与注塑压力越大收缩越小。
同一Cavity压力下，填充﹑保压时间越增加，收缩越小。
与成型品不相适应的成型机大小（锁膜压﹑容量）也会对成型品的尺寸产生影响。
螺杆的防止回流Ring发生磨损时，适宜的注塑压不能传到成型品上，而且因计量不均匀，可发生较大的成型收缩。
收缩率随树脂不同出现的差异：玻璃纤维等填充剂得到补充的话，收缩率会变小；随树脂吸收水份的程度，尺寸也会有所不同。
6. 黑线产品表面形成黑色线条的现象。
产生的主要原因挥发物润滑剂或脱膜剂树脂的热化黑色颜料注塑机清洁不良模具表面受到污染（油﹑油脂等异物）排气不良成型机的老化及损伤过多使用再利用原料7. FlowMark树脂的流动痕迹在产品表面表现出来的现象。
产生的主要原因绝大部分是由于树脂填充到模具时树脂温度降低。
混入其它树脂。
树脂的分解。
模具的排气不良。
8. 未填满树脂没有填满Cavity的全部，冷却凝固后成型品的一部分出现不足的现象。
产生的主要原因树脂在料筒熔融不充分压力较低或模具温度过低树脂的粘度不佳9. 表面突起产品表面产生的细微的小洞或突起现象。
产生的主要原因原料混入异物颜料未分散模具加工状态使用再利用原料10. 异色，褪色产品的颜色与标准颜色不同的现象。
树脂颜色不同为异色；注塑后颜色发生改变的现象为变色。
产生的主要原因着色错误树脂污染过多使用粉碎品注塑机污染树脂的热化等11. 透明度低下GPPS，SAN等透明产品出现的透明性低下的现象。
产生的主要原因脱模剂使用过多混入其它树脂混入其它型号模具的加工状态﹑模具温度等加工条件不合适。
12. 飞边树脂流入模具的PARTING面或SIDE CORE的缝隙中，使得成型品上附着多余的树脂的现象被称为飞边。
产生的主要原因注塑机加工不良注塑机容量不足加工条件不良锁模力不足模具贴得不紧模具的变形树脂流动太好Gas Vent过大注塑压力较大模具面上存在异物13. 表面起膜树脂的添加剂流经产品表面时，形成的白色﹑灰色的蔓延现象被称为表面起膜。
产生的主要原因树脂部的添加剂是主要原因造成过度应力的注塑条件等也是引发原因压出成型部分压出成型是出现不良现象的原因*不稳定的压出（Extrusion Instabilities）*树脂的分解（Degradation）*压出机的问题*原料上的问题1. 树脂的分解压出工艺中因树脂的分解而经常出现的问题包括变色﹑物性低下﹑产生气体等等。
究其原因可分为热分解﹑化学性分解﹑机械性分解﹑依Radiation的分解及生物学性的分解等。
大多数分解因复合性原因引起，当两种以上的原因共存时，可加速分解。
[1] 树脂分解的种类热分解:树脂处于高温时会产生分解，树脂本身的热稳定性决定其分解程度。
通常，发生单纯热分解的情况很少，绝大多数发生的是热化学性分解。
机械性分解:因作用于树脂的机械性应力引起的树脂分子断裂，不论是固态还是熔融状态都有可能发生。
压出工艺中主要发生在熔融状态。
机械应力作用于树脂分子的话，起应力将集中在较长的高分子链的中心，因此在分子链的中间折断的概率较高。
因机械应力引起的树脂分解，其结果使树脂的个体分子量减少到1/2﹑1/4﹑1/8。
几乎所有机械性分解都伴随有热分解，据情况不同，有时也伴有化学性分解。
压出机部，位于螺杆与Barrel中间的Clearance形成的应力最大，局部温度也上升的较大，树脂的分解也会进行得很好。
化学性分解:当与树脂产生反应而引起分解的物质存在时才会发生化学性分解。
此物质包括酸类﹑碱类﹑溶剂﹑具有反应性的气体等等。
即使存在这些物质，化学性分解也主要发生在高温条件下，且温度越高反应速度越快。
最典型的例子有水解和氧化反应，为防止水解最重要的是除去树脂所含有的水份，因此压出成型前须进行干燥；为了防止树脂的氧化，关键是要适当选择﹑使用抗氧化剂。
压出工艺中的树脂分解:大多数情况以热分解、机械分解、化学分解相综合的形态发生。
滞留时间越长、滞留时间分布越广、树脂温度越高，树脂的分解速度越快。
比起其它部位来，Clearance处的温度上升得非常高，因此在此部位发生分解的概率最大。
压出工艺中减少树脂分解的方案-缩短滞留时间及保持较小围的滞留时间分布-保持尽可能低的树脂温度及防止局部温度上升-清除诱发分解的物质压出机，吐出量越大树脂的平均滞留时间越小，因此以最适宜的螺杆设计得到最大的吐出量的话，对抑制树脂分解会有一定的帮助。
减小压出机的流动阻力﹑消除停滞点的设计也是防止树脂分解的一项措施。
发生热氧化分解时，为了阻止树脂与氧气的接触，将压出工艺置于氮气中，从而可抑制树脂分解。
2. 压出机的问题压出机本身的机械性质的变化关系到压出特性的变化，可引起几种压出不良的产生。
这种机械性变化或故障发生最多的地方是驱使装置和加热﹑冷却装置﹑螺杆或因Barrel磨损的Trouble等。
（a）驱使装置出现故障:由DC发动机﹑减速装置﹑轴承组合而构成的驱使装置的故障包括螺杆转速的变化或不能形成充分的Torque的现象。
减速装置或轴承组合的故障通常伴随噪音，可轻易觉察出来。
发动机的故障中最频繁的是由于Brush的磨损而形成的问题。
（b）加热及冷却装置出现故障:使熔融树脂的温度发生变化，产生不良现象的可能性加大。
熔融树脂的温度变化是由于加热﹑冷却装置进行非正常运转或熔融树脂的移送功能进行非正常运转而发生的。
（c）磨损:压出机因磨损而产生的Dimension的最大的变化发生在螺杆Flight。
此处的磨损使得螺杆Flight与Barrel间的Clearance弄得较大，大幅度降低了压出机的可塑化能力，从而诱发熔融树脂温度的不均匀及树脂压力的变化。
