金属管道法兰跨接防静电规定与规范
金属管法兰渡线防静电规范金属管法兰跨接防静电探讨，专家或执法人员经常要求输送可燃、易爆物质的金属管道法兰要用导线跨接，防止发生静电事故。
那么，金属管道法兰是否需要跨接？在什么情况下需要跨接？笔者想就此问题做一下探讨。
一、工业管道金属法兰渡线国家质量监督检验检疫总局2009年5月8特种设备安全技术规范文件发布日期《压力管道安全技术监察规程—工业管道》（TSG D0001－2009），对工业管道有下列定义：本规程适用于同时具备下列条件的工艺装置、界区内辅助装置和公用设施的工业管道(以下简称管道)。
（1）、最大工作压力大于或等于0.1MPa(表压，下同)的；（2）、公称直径(注1)大于25mm的；（3）、输送介质为气体、蒸汽、液化气体、最高工作温度高于或等于其标准沸点的液体或可燃物、易爆、有毒、有腐蚀性的液体的。
日常检查中遇到的压力管道大多属于上述工业管道。
《压力管道安全技术监察规程—工业管道》（TSG D0001－2009）第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值。
当值超过《压力管道规范—工业管道》（GB/T20801-2006）或者设计文件的规定时，应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。
从该条可以看出，法兰是否需要跨接导线，需要测量法兰之间电阻值，当阻值超过规定时，需要跨接。
《压力管道规范—工业管道第4 部分制作与安装》（GB/T20801.4-2006）第10.12.1条规定：有静电接地要求的管道，各段间应导电良好。
每对法兰或螺纹接头之间的阻力大于0.03Ω时，应设导线跨接。
另外，《工业金属管道工程施工规范》（GB 50235—2010）第7.13.1条规定：设计有静电接地要求的管道，当每对法兰或其他接头之间的电阻超过0.03欧时，应设导线跨接。
由此可以看出，工业管道的金属法兰是否桥接，需要测量法兰间电阻值。
当法兰间电阻值超过0.03Ω时，应设导线跨接。
金属管道法兰静电跨接规范与标准
金属管道法兰静电跨接规范与标准文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]定与规范金属管道法兰跨接防静电探讨在对企业进行安全生产检查时，专家或执法人员经常要求输送可燃、易爆物质的金属管道法兰要用导线跨接，防止发生静电事故。
那么，金属管道法兰是否需要跨接在什么情况下需要跨接一、工业管道金属法兰跨接国家质量监督检验检疫总局2009年5月8日颁布的特种设备安全技术规范文件《压力管道安全技术监察规程—工业管道》（TSG D0001－2009），对工业管道有下列定义：本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道(以下简称管道)。
（1）、最高工作压力大于或等于(表压，下同)的；（2）、公称直径(注1)大于25mm的；（3）、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。
日常检查中碰见的压力管道大部分属于上述工业管道之列。
《压力管道安全技术监察规程—工业管道》（TSG D0001－2009）第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值。
当值超过《压力管道规范—工业管道》（GB/T20801-2006）或者设计文件的规定时，应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。
从该条可以看出，法兰是否需要跨接导线，需要测量法兰之间电阻值，当阻值超过规定时，需要跨接。
由此可以看出，工业管道金属法兰是否跨接，需要测量法兰间电阻值。
当法兰间电阻值超过Ω时，应设导线跨接。
二、燃气管道法兰跨接企业使用燃气较为普遍，燃气管道法兰跨接又有什么规定呢由此可以看出，当金属法兰采用金属螺栓或卡子相紧固时，燃气管道法兰是不需要跨接的。
由于燃气管道大部分属于工业管道，因此如燃气管道法兰发生严重腐蚀，电阻值超过Ω时，可以依据《压力管道安全技术监察规程—工业管道》（TSG D0001－2009）要求，跨接导线。
金属管道法兰跨接防静电规定与规范
金属管道法兰跨接防静电规定与标准金属管道法兰跨接防静电探讨在对企业进行平安生产检查时，专家或执法人员经常要求输送可燃、易爆物质的金属管道法兰要用导线跨接，防止发生静电事故。
那么，金属管道法兰是否需要跨接？在什么情况下需要跨接？笔者想就此问题做一下探讨。
一、工业管道金属法兰跨接国家质量监督检验检疫总局2022年5月8日公布的特种设备平安技术标准文件《压力管道平安技术监察规程—工业管道》〔TSG D0001－2022〕，对工业管道有以下定义：本规程适用于同时具备以下条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道(以下简称管道)。
〔1〕、最高工作压力大于或等于0.1MPa(表压，下同)的；〔2〕、公称直径(注1)大于25mm的；〔3〕、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。
日常检查中碰见的压力管道大局部属于上述工业管道之列。
《压力管道平安技术监察规程—工业管道》〔TSG D0001－2022〕第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值。
当值超过《压力管道标准—工业管道》〔GB/T20801-2022〕或者设计文件的规定时，应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。
从该条可以看出，法兰是否需要跨接导线，需要测量法兰之间电阻值，当阻值超过规定时，需要跨接。
《压力管道标准—工业管道第4 局部制作与安装》〔GB/T20801.4-2022〕第10.12.1条规定：有静电接地要求的管道，各段间应导电良好。
每对法兰或螺纹接头间电阻值大于0.03Ω时，应设导线跨接。
另外，《工业金属管道工程施工标准》〔GB 50235—2022〕第7.13.1条规定：设计有静电接地要求的管道，当每对法兰或其他接头间电阻值超过0.03欧时，应设导线跨接。
由此可以看出，工业管道金属法兰是否跨接，需要测量法兰间电阻值。

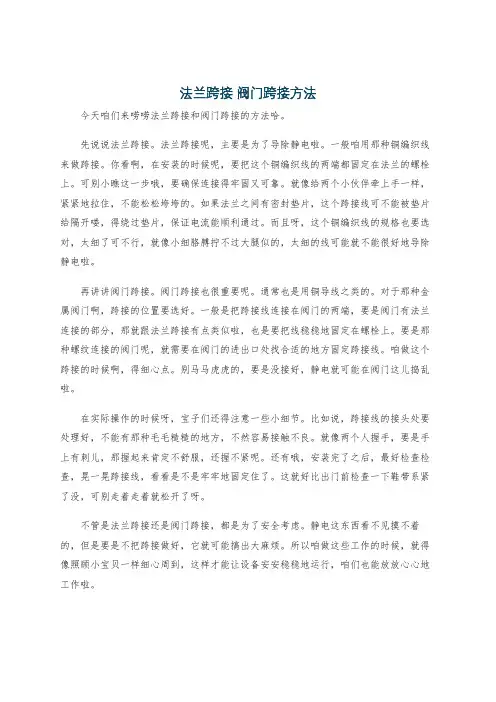

法兰跨接 阀门跨接方法
法兰跨接阀门跨接方法今天咱们来唠唠法兰跨接和阀门跨接的方法哈。
先说说法兰跨接。
法兰跨接呢，主要是为了导除静电啦。
一般咱用那种铜编织线来做跨接。
你看啊，在安装的时候呢，要把这个铜编织线的两端都固定在法兰的螺栓上。
可别小瞧这一步哦，要确保连接得牢固又可靠。
就像给两个小伙伴牵上手一样，紧紧地拉住，不能松松垮垮的。
如果法兰之间有密封垫片，这个跨接线可不能被垫片给隔开喽，得绕过垫片，保证电流能顺利通过。
而且呀，这个铜编织线的规格也要选对，太细了可不行，就像小细胳膊拧不过大腿似的，太细的线可能就不能很好地导除静电啦。
再讲讲阀门跨接。
阀门跨接也很重要呢。
通常也是用铜导线之类的。
对于那种金属阀门啊，跨接的位置要选好。
一般是把跨接线连接在阀门的两端，要是阀门有法兰连接的部分，那就跟法兰跨接有点类似啦，也是要把线稳稳地固定在螺栓上。
要是那种螺纹连接的阀门呢，就需要在阀门的进出口处找合适的地方固定跨接线。
咱做这个跨接的时候啊，得细心点。
别马马虎虎的，要是没接好，静电就可能在阀门这儿捣乱啦。
在实际操作的时候呀，宝子们还得注意一些小细节。
比如说，跨接线的接头处要处理好，不能有那种毛毛糙糙的地方，不然容易接触不良。
就像两个人握手，要是手上有刺儿，那握起来肯定不舒服，还握不紧呢。
还有哦，安装完了之后，最好检查检查，晃一晃跨接线，看看是不是牢牢地固定住了。
这就好比出门前检查一下鞋带系紧了没，可别走着走着就松开了呀。
不管是法兰跨接还是阀门跨接，都是为了安全考虑。
静电这东西看不见摸不着的，但是要是不把跨接做好，它就可能搞出大麻烦。
所以咱做这些工作的时候，就得像照顾小宝贝一样细心周到，这样才能让设备安安稳稳地运行，咱们也能放放心心地工作啦。
防静电法兰跨接要求
《石油化工金属管道工程施工质量验收规范》（GB50517-2010）第条规定，有静电接地要求的管道，当每对法兰或螺纹接头间电阻值大于0.03Ω时，应有导线跨接。
《石油化工静电接地设计规范》（SH 3097-2000）作为企业规范，严于国家标准和行业标准。该规范第条规定，在管道系统上，当金属法兰采用金属螺栓或卡子紧固时，一般可不必另装静电连接线，但应保证至少有两个螺栓或卡子间具有良好的导电接触面。
日常检查中碰见的压力管道大部分属于上述工业管道之列。《压力管道安全技术监察规程—工业管道》（TSG D0001－2009）第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值。当值超过《压力管道规范—工业管道 》（GB/T20801-2006）或者设计文件的规定时，应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。从该条可以看出，法兰是否需要跨接导线，需要测量法兰之间电阻值，当阻值超过规定时，需要跨接。
《化工企业静电安全检查规程》（HG/T23002-92）作为静电安全检查的行业标准，第条规定：金属设备与设备之间，管道与管道之间，如用金属法兰连接时可不另接跨接线，但必须有两个以上的螺栓连接。
四、结论
综上所述，并不是所有金属管道法兰必须全部跨接。是否需要跨接，要看其设计文件是否有静电接地要求。如果看不到设计文件，只能通过测量电阻值的方式确定，当法兰间电阻值超过0.03Ω时，需有导线跨接。通过法兰紧固方式或金属螺栓数量来判定是否需要跨接，适用于燃气管道和石化企业内管道，对常见的工业管道不适用。 并不是所有金属管道法兰必须全部跨接,是否需要跨接，一是测量电阻值，当法兰间电阻值超过0.03Ω时，需有导线跨接。二是根据螺栓数量，如《化工企业静电安全检查规程》第条规定：金属设备与设备之间，管道与管道之间，如用金属法兰连接时可不另接跨接线，但必须有两个以上的螺栓连接。再如《石油化工静电接地设计规范》（SH 3097-2000）第条规定，在管道系统上，当金属法兰采用金属螺栓或卡子紧固时，一般可不必另装静电连接线，但应保证至少有两个螺栓或卡子间具有良好的导电接触面。 静电跨接连线用不小于6mm2的铜软线连接，如果法兰螺栓大于5个，可以不做静电跨接。
金属管道法兰跨接防静电规定与规范
金属管道法兰跨接防静电规定与规范金属管道法兰的跨接防静电规定与规范是确保管道系统的安全性和可靠性的重要指导标准。
以下是一些常见的金属管道法兰跨接防静电规定与规范：
1. 选择合适的金属材料：首先要选择能够导电的金属材料，如碳钢、不锈钢等。
避免使用绝缘性能较好的材料，如塑料。
2. 跨接良好的导电路径：确保管道系统的每个法兰连接都有良好的导电路径，以便及时地将静电释放到大地。
使用足够粗大的金属导线或导电跨接带连接法兰。
3. 使用导电垫片和填料：在法兰连接处使用导电垫片和填料，以确保有效的导电路径。
这样可以避免由于不良接触而阻碍静电的释放。
4. 避免使用绝缘垫片和填料：避免使用绝缘垫片和填料，因为它们会阻碍静电的释放，并增加静电积聚的风险。
5. 定期检查和维护：定期对金属管道法兰的跨接进行检查和维护，确保导电性能良好。
必要时更换老化或损坏的导电部件。
除了以上规定与规范外，还应参考相关行业的标准和指导文件，如国家标准、行业协会标准等，以确保金属管道法兰的跨接防静电措施符合相关要求。
第 1 页共 1 页。
(完整版)关于静电跨接方面的部分标准
关于静电跨接方面的部分标准在对企业进行安全生产检查时，专家或执法人员经常要求输送可燃、易爆物质的金属管道法兰要用导线跨接，防止发生静电事故。
那么，金属管道法兰是否需要跨接？在什么情况下需要跨接？笔者想就此问题做一下探讨。
一、工业管道金属法兰跨接国家质量监督检验检疫总局2009年5月8日颁布的特种设备安全技术规范文件《压力管道安全技术监察规程—工业管道》（TSG D0001－2009），对工业管道有下列定义：本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道(以下简称管道)。
（1）、最高工作压力大于或等于0.1MPa(表压，下同)的；（2）、公称直径(注1)大于25mm的；（3）、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。
日常检查中碰见的压力管道大部分属于上述工业管道之列。
《压力管道安全技术监察规程—工业管道》（TSG D0001－2009）第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值。
当值超过《压力管道规范—工业管道》（GB/T20801-2006）或者设计文件的规定时，应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。
从该条可以看出，法兰是否需要跨接导线，需要测量法兰之间电阻值，当阻值超过规定时，需要跨接。
《压力管道规范—工业管道第4 部分制作与安装》（GB/T20801.4-2006）第10.12.1条规定：有静电接地要求的管道，各段间应导电良好。
每对法兰或螺纹接头间电阻值大于0.03Ω时，应设导线跨接。
另外，《工业金属管道工程施工规范》（GB 50235—2010）第7.13.1条规定：设计有静电接地要求的管道，当每对法兰或其他接头间电阻值超过0.03欧时，应设导线跨接。
由此可以看出，工业管道金属法兰是否跨接，需要测量法兰间电阻值。
金属管道法兰跨接防静电规定与规范文（二篇）
金属管道法兰跨接防静电规定与规范文一、引言静电是在工业生产和使用过程中普遍存在的问题之一。
静电的产生和积累会对工作环境、设备和人体安全造成一定的影响。
针对金属管道法兰跨接的静电问题，制定相关的规定和规范文是非常必要和重要的。
二、静电的危害静电在工业生产过程中产生的危害主要有两个方面。
一方面，静电的积聚可能导致火花放电，从而引发爆炸或火灾事故，对人身和设备安全造成极大的威胁。
另一方面，静电也可能导致电击伤害，对工作人员的身体健康造成潜在风险。
三、金属管道法兰跨接的静电控制要有效地控制金属管道法兰跨接的静电问题，需要采取一系列的静电控制措施。
以下是一些常见的静电控制措施：1. 材料选择选择导电性能良好的金属材料作为管道和法兰的材料，以确保电荷能够迅速地流动，从而减少静电的积聚和放电的可能性。
2. 接地对金属管道和法兰进行有效的接地工作是静电控制的基本要求。
通过将金属管道和法兰连接到地线上，可以有效地将静电电荷释放到大地中，减少静电的积聚。
3. 跨接线为金属管道和法兰提供足够的跨接线，以确保它们之间有良好的电气联系。
跨接线的选择应符合相关国家标准。
4. 静电接地保护装置在管道和法兰处安装静电接地保护装置，以增加静电的导流能力，减少静电电荷的积聚。
5. 防静电涂层可以在金属管道和法兰的表面涂覆防静电材料，以增加导电性能，减少静电的积聚。
四、金属管道法兰跨接防静电规定为确保金属管道法兰跨接的安全性和稳定性，制定相应的规定和规范文是非常重要的。
以下是一些金属管道法兰跨接防静电的相关规定：1. 金属管道和法兰应符合国家相关标准，并通过质量检验合格。
2. 金属管道和法兰应保持干燥、清洁，并定期检查和维护，以确保其良好的导电性能。
3. 金属管道和法兰应安装足够的跨接线，并保证其电气联系良好。
4. 金属管道和法兰的接地应符合国家的接地标准，并定期检查地线的连接情况。
5. 静电接地保护装置的选择、安装和维护应符合相关的规定和标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、《GB50074-2002石油库设计规范》
14.2.14 在**危险区域内的输油（油气）管道，应采取下列防雷措施：
1 输油（油气）管道的法兰连接处应跨接。
当不少于5根螺栓连接时，在非腐蚀环境下可不跨接。
2 平行敷设于地上或管沟的金属管道，其净距小于100mm时，应用金属线跨接，跨接点的间距不应大于30m。
管道交叉点净距小于100mm时，其交叉点应用金属线跨接。
二、DB 42 512-2008易燃易爆场所防雷装置及防静电接地装置检测技术规范
6.2.2.2 油气管道系统
6.2.2.2.1 检查长距离无分支管道及管道在进出工艺装置区（含生产车间厂房、储罐等）处、分岔处应按要求设置接地，测试其接地电阻。
6.2.2.2.2 检查距离建筑物100m内的管道，应每隔25m接地一次，测试其接地电阻。
6.2.2.2.3 检查平行管道净距小于100mm时，每隔20～30m作电气连接，当管道交叉且净距小于100mm时，应作电气连接，测试其电气连接。
检查管道的法兰应作跨接连接，在非腐蚀环境下不少于5根螺栓可不跨接，测试法兰跨接的过渡电阻。
静电连接线的材质、规格宜符合本标准附录H（资料性附录）表H.1的要求。
三、《GB 50156-2002汽车加油加气站设计与施工规范》
10.3.3 在**危险区域内的油品、液化石油气和天然气管道上的法兰、胶管两端等连接处应用金属线跨接。
当法兰的连接螺栓不少于5根时，在非腐蚀环境下，可不跨接。
