镍铁生产工艺简述
镍铁的生产工艺
镍铁的生产工艺
镍铁的生产工艺包括以下几个步骤：
1. 矿石的选矿：首先将含有镍铁矿石的原料进行破碎、磨矿等处理，通过重选、浮选、磁选等方法将破碎后的矿石中的有用成分（主要是镍和铁元素）与废物分离。
2. 炉料制备：将精选后的镍铁矿石与煤焦炭、石灰石等混合，按照一定比例进行混合制备炉料。
3. 高炉冶炼：炉料被投入高炉中，在高温条件下发生冶炼反应。
冶炼过程中，镍、铁等金属元素被还原出来，形成镍铁合金。
4. 脱硫：在高炉冶炼过程中，矿石中的硫也会被还原出来。
为了降低镍铁中的硫含量，需要进行脱硫处理。
5. 脱磷：对于某些含有磷的镍铁矿石，还需要进行脱磷处理，以降低镍铁中的磷含量。
6. 精炼：将冶炼得到的镍铁合金进行进一步的冶炼和纯化，以获得高纯度的镍铁产品。
7. 粉末冶金（选用工艺）：将冶炼得到的镍铁合金通过破碎、磨粉等步骤将其制成粉末，以供其他行业的需求（比如电池、电子器件等）。
以上是镍铁的一般生产工艺，不同的生产厂商可能会有些微差别。
镍铁工艺流程介绍
镍铁工艺流程介绍镍铁工艺流程介绍镍铁是一种重要的合金材料，广泛应用于钢铁冶炼、不锈钢制造、航空航天等领域。
下面将介绍镍铁的工艺流程。
1. 原料准备：将含镍和铁矿石进行选矿，去除其中的杂质和不含金属元素。
矿石经破碎、磨矿等工艺处理后，得到精矿。
2. 烧结：将精矿进行烧结处理，使其变成小块的烧结矿。
烧结过程中，矿石在高温下发生矿石颗粒间的结合，形成坚固的烧结块。
3. 过湿法法：将烧结块经过湿法法处理，将其中的镍和铁分离。
湿法法主要是采用浸出和沉淀的方法进行分离。
在浸出过程中，将破碎的烧结块放入浸出槽中，加入稀硫酸浸出剂，使其中的镍和铁溶解在浸出液中。
然后，通过沉淀的方法将溶解在浸出液中的镍和铁分离，得到纯镍。
4. 电解精炼：将得到的镍通过电解精炼的方法进一步提纯。
首先，将得到的纯镍放入盐酸或硫酸中进行腐蚀，使其变成镍盐溶液。
然后，将溶解的镍通过电解槽，加入电流进行电解，使其中的杂质得到去除，从而得到纯度更高的镍。
5. 冶炼合金：将得到的纯镍和铁进行冶炼，制成镍铁合金。
冶炼过程中，将纯镍和铁放入高温炉中，加入适量的草酸和焦炭作为还原剂，使其反应生成镍铁合金。
冶炼过程中，要控制温度和碳含量等参数，以获得合适的合金成分和性能。
6. 深度加工：获得的镍铁合金可以通过深度加工进行进一步加工。
比如，可以进行铸造、轧制、锻造等工艺，制成不同形状和规格的镍铁制品。
对于一些特殊的应用领域，还可以进行热处理、表面处理等工艺，以提高镍铁的性能和质量。
以上就是镍铁的工艺流程介绍。
镍铁工艺流程经过多个环节的处理，从原料准备到最终的加工制品，每个环节都需要严格控制工艺参数和操作条件，以确保产品的质量和性能。
镍铁作为一种重要的合金材料，对于现代工业生产和科技发展起着重要作用。

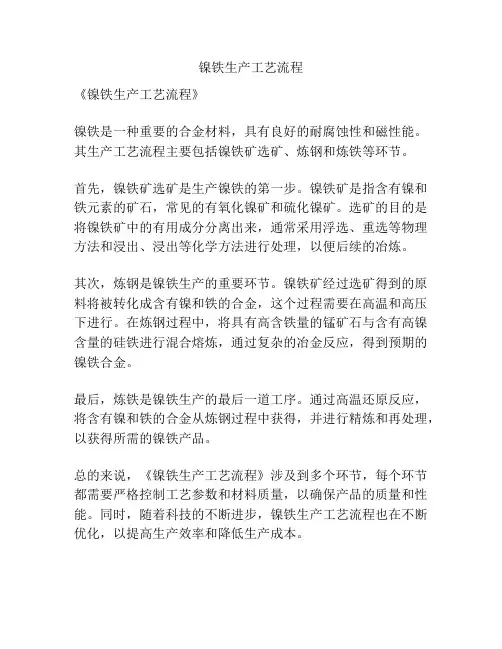

镍铁生产工艺流程
镍铁生产工艺流程
《镍铁生产工艺流程》
镍铁是一种重要的合金材料，具有良好的耐腐蚀性和磁性能。
其生产工艺流程主要包括镍铁矿选矿、炼钢和炼铁等环节。
首先，镍铁矿选矿是生产镍铁的第一步。
镍铁矿是指含有镍和铁元素的矿石，常见的有氧化镍矿和硫化镍矿。
选矿的目的是将镍铁矿中的有用成分分离出来，通常采用浮选、重选等物理方法和浸出、浸出等化学方法进行处理，以便后续的冶炼。
其次，炼钢是镍铁生产的重要环节。
镍铁矿经过选矿得到的原料将被转化成含有镍和铁的合金，这个过程需要在高温和高压下进行。
在炼钢过程中，将具有高含铁量的锰矿石与含有高镍含量的硅铁进行混合熔炼，通过复杂的冶金反应，得到预期的镍铁合金。
最后，炼铁是镍铁生产的最后一道工序。
通过高温还原反应，将含有镍和铁的合金从炼钢过程中获得，并进行精炼和再处理，以获得所需的镍铁产品。
总的来说，《镍铁生产工艺流程》涉及到多个环节，每个环节都需要严格控制工艺参数和材料质量，以确保产品的质量和性能。
同时，随着科技的不断进步，镍铁生产工艺流程也在不断优化，以提高生产效率和降低生产成本。

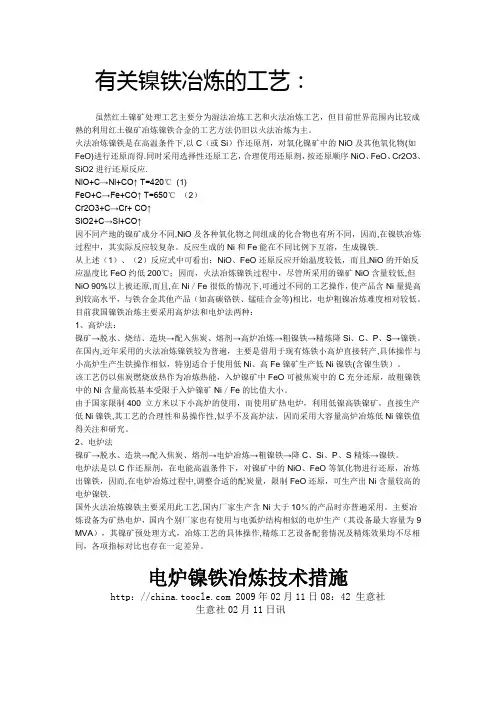

有关镍铁冶炼的工艺
有关镍铁冶炼的工艺：虽然红土镍矿处理工艺主要分为湿法冶炼工艺和火法冶炼工艺，但目前世界范围内比较成熟的利用红土镍矿冶炼镍铁合金的工艺方法仍旧以火法冶炼为主。
火法冶炼镍铁是在高温条件下,以C（或Si）作还原剂，对氧化镍矿中的NiO及其他氧化物(如FeO)进行还原而得.同时采用选择性还原工艺，合理使用还原剂，按还原顺序NiO、FeO、Cr2O3、SiO2进行还原反应.NiO+C→Ni+CO↑ T=420℃(1)FeO+C→Fe+CO↑ T=650℃（2）Cr2O3+C→Cr+ CO↑SiO2+C→Si+CO↑因不同产地的镍矿成分不同,NiO及各种氧化物之间组成的化合物也有所不同，因而,在镍铁冶炼过程中，其实际反应较复杂。
反应生成的Ni和Fe能在不同比例下互溶，生成镍铁.从上述（1）、（2）反应式中可看出：NiO、FeO还原反应开始温度较低，而且,NiO的开始反应温度比FeO约低200℃；因而，火法冶炼镍铁过程中，尽管所采用的镍矿NiO含量较低,但NiO 90%以上被还原,而且,在Ni／Fe很低的情况下,可通过不同的工艺操作，使产品含Ni量提高到较高水平，与铁合金其他产品（如高碳铬铁、锰硅合金等)相比，电炉粗镍冶炼难度相对较低。
目前我国镍铁冶炼主要采用高炉法和电炉法两种：1、高炉法：镍矿→脱水、烧结、造块→配入焦炭、熔剂→高炉冶炼→粗镍铁→精炼降Si、C、P、S→镍铁。
在国内,近年采用的火法冶炼镍铁较为普遍，主要是借用于现有炼铁小高炉直接转产,具体操作与小高炉生产生铁操作相似，特别适合于使用低Ni、高Fe镍矿生产低Ni镍铁(含镍生铁）。
该工艺仍以焦炭燃烧放热作为冶炼热能，入炉镍矿中FeO可被焦炭中的C充分还原，故粗镍铁中的Ni含量高低基本受限于入炉镍矿Ni／Fe的比值大小。
由于国家限制400 立方米以下小高炉的使用，而使用矿热电炉，利用低镍高铁镍矿，直接生产低Ni镍铁,其工艺的合理性和易操作性,似乎不及高炉法，因而采用大容量高炉冶炼低Ni镍铁值得关注和研究。
【精品】镍铁生产工艺
红土镍矿用回转窑生产高镍镍铁1、镍铁的来历、成分和消费市场我国不锈钢和电池行业的快速发展，国内镍产品供应将面临长期短缺的局面.2005年以来国际市场镍价非理性的不断上涨对国内钢铁业发展构成了新的挑战。
我国民营企业使用火法冶炼从菲律宾和印度尼西亚进口的红土镍矿矿石,大量生产镍铁合金作为冶炼不锈钢的配料,成功狙击了国际市场的疯狂炒作，镍价大幅下降，市场将逐步恢复理性。
我国镍金属生产技术已有重大突破，拥有自主知识产权,红土镍矿经高炉冶炼镍铬生铁，生产出大批镍生铁的实际成效。
技术变革及其快速进入生产应用领域，成功狙击了国际市场的疯狂炒作，2007年6月国际市场镍价大幅下降。
在市场高镍价的情况下，2005年开始,国内民营企业开始利用炼钢高炉转产冶炼红土镍矿矿石生产镍生铁.我国民营企业开始大规模利用从菲律宾和印度尼西亚进口的红土镍矿矿石冶炼镍生铁,此后进口矿石量逐月增加,到2007年底利用进口矿石约300多万吨，产出镍生铁的含镍量约3万吨。
2007年全国生产镍生铁的中小企业达到100多家,l～9月进口矿石1200万吨左右。
目前我国中小企业生产的镍生铁的含镍量多在4％～8％，只能用作冶炼不锈钢的配料，在冶炼不锈钢时,尚需加入一定量的精炼纯镍.只有提高技术使镍生铁中的含镍量达到l2％～15%，才能在冶炼不锈钢时完全替代纯镍。
这就是产生矿石积压在港口的原因，也是今后民营企业需要攻克的技术难关。
据最新资料，个别技术先进的企业已经可以生产出镍含量10％以上的镍生铁了.成功的案例：福建顶新、浙江青山、山东临沂。
镍生铁项目使用的生产流程为：矿石→矿石+生石灰→脱水→烧结→烧结矿石冷却破碎→烧结破碎矿石+石灰石+焦炭→高炉冶炼→铸锭→铸锭精整包装。
产品为镍铁(镍含量4％～7％），产量l8万吨／年。
另外,该集团正在印尼OBI岛筹建镍生铁新项目,图谋在海外的创业和发展。
我国使用火法利用红土镍矿冶炼镍生铁，使不锈钢生产原料构成发生了重大变革，改变了全球不锈钢生产原料镍的供需格局，也改变了世界不锈钢产业发展的格局。
国内外最新镍铁生产工艺介绍
国内外最新镍铁生产工艺介绍根据红土镍矿成分的不同，镍生产厂可以选择不同的冶炼工艺。
中国目前还没有一座大型镍铁生产工厂，为了少走弯路可以引进国外成熟的先进技术，在中国国内制造全部设备，以较少的投资，在最短的时间内，选择适宜的沿海地区建设一座大型镍铁生产厂。
为此，比较详细的介绍了乌克兰帕布什镍厂的火法冶炼镍铁的工艺流程和生产指标。
文章还介绍了在镍铁精炼车间，直接冶炼300系列不锈钢工艺的开发。
1. 开发利用海外镍资源满足中国日益增长的镍需求：尽管中国镍资源的开发与利用近年来得到了快速的发展，但是，发展的速度远远跟不上冶金等行业对镍需求增长的速度。
近几年，中国精炼镍产量在8万吨左右，受到资源的限制，短时间内不大可能快速增长。
合资在国外开发镍矿、建设镍生产厂的几个项目虽然已经签约，但是项目产能有限、实施还需要时间。
目前中国镍的年消费量已经快速的增加到14.6万吨，中国已经成为仅次于日本的世界第二大镍消费国，是近年来全球镍消费增长最快的国家。
随着国民经济的快速发展，人民生活水平的提高，不锈钢的消费量将上升，这将导致镍的需求量增长的速度大大超过目前可以预期的镍的产出量的增长速度。
有色金属工业协会预计到2010年，中国镍消费量将达到24万吨。
近年来，为了保证国民经济发展对镍的需求，中冶、五矿、太钢、宝钢等大企业实施“走出去”的发展战略，参与海外镍矿资源的开发，这将对中国镍的稳定供应发挥重要作用。
中国的一些民营企业，也积极进行开发利用海外镍资源的探索，取得进展。
利用红土镍矿生产的低镍含量的生铁已经广泛的用于200系列不锈钢的冶炼。
目前中国镍冶炼工艺基本上处于以电解镍为主的单一产品的局面。
研究开发利用红土型镍矿，生产镍铁的技术是必要的。
红土型镍矿用来生产镍铁在经济上合理，没有必要一定要生产电解镍。
这项技术的开发有利于中国企业参与海外镍矿资源开发，占有更多优势矿产资源。
2. 建设火法冶炼镍铁的工厂的条件分析：目前中国还没有大型的镍铁生产厂。
含镍生铁的生产工艺流程
含镍生铁的生产工艺流程含镍生铁是一种将镍与铁进行合金化的一种材料，它在许多领域中具有很高的应用价值。
以下为含镍生铁的生产工艺流程：1. 镍矿石预处理：首先，镍矿石经过一系列的预处理过程，包括破碎、磨矿和浮选等，将其分离出含镍的矿石。
2. 精炼：将含镍的矿石送入精炼炉进行精炼过程。
精炼炉通常是一种高温环境，常见的精炼方法有火法、湿法和电解法等。
在这一过程中，镍会与矿石中的其他杂质分离，并得到纯度较高的镍。
3. 高温还原：将经过精炼的镍与铁矿石按一定比例混合，送入高温还原炉中。
高温还原炉内有一定的还原气氛，常见的还原气有天然气、焦炭和煤粉等。
在高温还原过程中，镍和铁会发生还原反应，生成含有镍的铁。
4. 熔炼：经过高温还原的铁镍混合物（也叫做烧结锭）会被送入熔炼炉，进一步提取纯度更高的含镍生铁。
在熔炼炉中，烧结锭会与一定比例的炉渣混合，通过高温的熔融过程，使得铁和镍进一步结合，并去除其他杂质。
5. 冷却与凝固：熔融后的含镍生铁会被倒入模具中，然后进行冷却和凝固。
冷却的速度和温度控制是非常重要的，它会直接影响到最后产品的质量和性能。
6. 加工和成型：冷却后的含镍生铁需要进行加工和成型，以适应不同的应用需求。
加工过程包括铸造、锻造和热处理等，目的是进一步提高产品的力学性能和耐磨性能。
7. 检测和质量控制：生产过程中需要对含镍生铁进行严格的检测和质量控制，以确保产品符合规定的标准和要求。
这包括化学成分分析、物理性能测试和宏观外观检查等。
8. 包装和出厂：经过检测和质量控制合格的含镍生铁会进行包装，并准备出厂。
包装通常采用标准的运输包装或根据客户需求进行定制。
以上就是含镍生铁的生产工艺流程。
通过这一系列的工艺步骤，我们可以获得高纯度、高质量的含镍生铁，为各种行业的需求提供了可靠的材料基础。
生产过程中的质量控制是十分重要的，只有确保产品的质量才能满足客户的需求和要求。
镍铁冶炼工艺介绍
1、镍铁冶炼工艺介绍 1.1、镍冶炼工艺流程研究含镍红土矿是由含镍橄榄岩在热带或亚热带地区经长期风化淋滤变质而成的矿床一般形成几层顶部是一层崩积层铁帽含镍较低一般弃置堆存下面是褐铁矿层含铁多、硅镁少镍低、钴较高一般采用湿法工艺回收金属再下层是混有脉石的残积层矿含硅镁高铁较低、钴较低、镍较高这类矿一般采用火法工艺处理。
具体情况见表12—1 表11-1 矿石范围与冶炼工艺矿石分矿石分层冶炼常矿石品位冶炼方法冶炼工艺层名称规产品顶层崩积层含镍低Ni0.02-0.1 弃置堆存含镍低、铁高、硅镁低、 1.还原焙烧氨浸工艺钴较高。
2.高压酸浸工艺Ni1.0-1.7 3.强化高压酸浸工艺电解镍中间层褐铁矿层湿法冶炼Fe35-50 4.常压酸浸工艺氧化镍MgO0.5-15 5.硫酸堆浸工艺Co0.1-0.2 6.氯化浸出工艺。
含镍较高、铁较低、硅 1.回转窑电炉工艺镁高、钴较低。
2.多米尼加鹰桥竖炉Ni1.8-3 —电炉工艺下层残积层火法冶炼镍铁Fe10-25 3.日本大江山回转窑MgO15-35 直接还原法。
Co0.02-0.1 1.1.1、湿法工艺流程介绍目前成熟的湿法工艺流程有还原焙烧氨浸流程、高压酸浸流程和常压酸浸流程。
1.1.1.1、还原焙烧氨浸流程还原焙烧氨浸流程处理褐铁矿或褐铁矿和残积层矿的混合矿矿石先干燥然后矿石中的镍在700℃时选择性还原成金属镍钴和一部分铁被一起还原还原的金属镍经过氨浸回收。
还原焙烧氨浸流程的缺点有矿石处理采用干燥、还原、焙烧等工序消耗能量大消耗多种化学试剂镍和钴的回收率比火法流程和高压酸浸流程低。
1.1.1.2、高压酸浸流程高压酸浸流程主要处理褐铁矿和一部分绿脱石或蒙脱石。
加压酸浸一般在衬钛的高压釜中进行浸出温度245℃260℃通过液固分离、镍钴分离生产电镍、氧化镍或镍冠有些工厂生产中间产品如混合硫化镍钴或混合镍钴氢氧化物。
高压酸浸流程处理的红土矿要求含MgO/Al O 低通常含Mglt4含Mg 越高耗酸越高含Al 低的矿石。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
镍铁生产工艺简述（大全）6.1 回转窑一矿热炉工艺(简称RKEF)RKEF工艺生产镍铁是目前发展较快的红土镍矿处理工艺。
其工艺成熟、设备简单易控、生产效率高。
不足是需消耗大量冶金焦和电能，能耗大、生产成本高、熔炼过程渣量过多、熔炼温度(1500℃左右)较高、有粉尘污染等。
而且，矿石含镍品位的高低对火法工艺的生产成本影响较大，矿石镍品位每降低0.1%，生产成本大约增加3～4%。
RKEF工艺流程为：矿石配料——回转窑干燥——回转窑焙烧——炉熔炼粗镍铁——LF炉精炼(或机械搅拌脱硫)——精制镍铁水淬——产出合格镍铁粒。
巴西淡水河谷公司于2006年8月在帕拉(PARA)州开工建设奥卡普马（OncaPuma）镍铁项目，该项目采用RKEF工艺处理红土镍矿生产镍铁，由德玛克公司设计。
项目配置2条Φ4.6×45m干燥窑、2条Φ6×135 m回转窑、2台120000 kVA 矩型矿热炉（目前世界最大功率），年产合金22万吨(品位25%)，镍5.2万吨。
国内RKEF工艺处理红土镍矿近几年也向大型化发展。
青山集团投资建设的福安鼎信镍铁公司，由中国恩菲工程技术有限公司设计，项目采用2条Φ5×40 m 干燥窑、4条Φ4.8×100 m回转窑、4台33000 KVA圆型矿热炉，年产镍2万吨。
两条线于2010年6月投产，到目前为止，生产稳定、指标良好，成本国内最低，是国内最早采用大型矩形矿热电炉生产镍铁的RKEF工艺的典范。
该公司又在广东阳江建设2台60000 kVA圆形矿热电炉，已投产。
该工艺适合处理镁质硅酸盐型红土矿A型、中间型红土矿C1、C2型。
且Ni品位>1.6%，最好1.8%，这样有利于节约生产成本。
6.2 回转窑一磁选回转窑——磁选工艺又名直接还原工艺，目前世界上采用此工艺的只有日本冶金公司大江山冶炼厂。
主要工艺过程为原矿磨细与粉煤混合制团，团矿在回转窑中经干燥和高温还原焙烧，焙烧矿再磨细，矿浆进行重选和磁选分离得到镍铁合金产品。
此产品不管含硫多高均适用于AOD炼钢过程，因为AOD法有很好的脱硫能力。
该工艺被公认为是目前最为经济的处理红土镍矿的方法，其最大特点是生产成本低，能耗中85%能源由煤提供，吨矿耗煤160～180 kg。
而电炉熔炼镍铁工艺能耗80%以上由电能提供，吨矿电耗560～600 kwh。
但是该工艺存在的主要问题是回转窑的结圈及回收率问题，大江山冶炼厂虽经多次改进，工艺技术仍不够稳定，经过几十年其生产规模仍停留在年产镍1万t左右。
该工艺的技术关键是粉煤与矿石混合和还原焙烧过程的温度控制。
该工艺适合处理镁质硅酸盐型红土矿A型，原矿镍品位0.7～1.2%，含铁8～11%。
国内近几年对回转窑直接还原红土镍矿工艺研究较多，典型的如：港禾公司设计的上海其昌不锈钢公司在江苏南通采用此工艺生产镍精矿；昆明理工大学肖军辉发明的《一种硅酸镍矿回转窑直接还原制备镍铁的方法》；山西长治潞城宏祥化冶厂建2.2×45 m回转窑直接还原镍铁，年产4000 t镍铁项目等。
这些试生产厂不是生产成本过高就是操作难度大，都无法规模化生产，好多还只是停在理论研究阶段，没有工业化生产。
所以回转窑一磁选工艺还需要不断的探索向前推进。
6.3 转底炉+熔分炉一种新型的以煤制气或天然气为燃料用转底炉冶炼红土镍矿的方法，它是由煤制气或天然气作为燃料，非焦煤为还原剂，以红土镍矿为原料，用转底炉与还原熔分炉联动生产镍铁的冶炼方法。
红土镍矿原料中镍的含量为0.8～3.0%，红土镍矿、还原剂和熔剂按照重量比例为100：8～15：8～15配比。
此冶炼方法工艺流程短，操作简单，易于控制，原料适应性强，能耗低，燃料热价比高，污染少，设备投资少，生产成本低，镍回收率高，最适合于在电力资源紧缺、煤炭资源丰富的地区投资建厂。
该工艺适合处理镁质硅酸盐型红土矿A型、中问型红土矿C1、C2型。
Ni品位0.8～3.0%，含铁15～20%。
国内目前大多采用转底炉直接还原铁矿或冶金粉尘(泥)生产海绵铁，产品用于高炉或直接用于炼钢转炉原料，在处理红土镍矿生产镍铁方面还没有应用实例。
主要原因是转底炉热效率低，必须对原料进行细磨、造球处理，还必须对生球烘干，而球的强度、水分含量对转底炉的运行稳定性至关重要，同时从投资和生产成本来看，和成熟的RKEF工艺相比，并无明显的优势。
所以还需进一步的研究转底炉的关键控制点，实现一步法生产珠镍铁工艺，体现转底炉的优势。
6.4 还原硫化熔炼镍锍硫化熔炼生产镍锍的工艺是最早用来处理红土镍矿的，早在上世纪二三十年代就得到了应用。
印度尼西亚索罗阿科、新喀里多尼亚埃赫曼SLN等。
另外一些采用湿法和火法结合的工艺生产氧化亚镍或造镍锍（高冰镍），如古巴毛阿、菲律宾珊瑚湾、塔甘廷托、新喀里多尼亚戈罗、巴西韦尔梅柳、马达加斯加安巴托维均采用该工艺；古巴尼加罗和切.格瓦拉则、中国元江镍业和青海平安采用氨浸——还原焙烧生产烧结氧化亚镍或镍盐。
三井、住友合资菲律宾珊瑚湾项目是最经济的项目。
全世界由氧化镍矿生产镍锍的镍量在l5万t左右。
工艺流程为：红土镍矿——干燥——破碎筛分——硫化熔炼——低镍硫——转炉吹烧——高镍硫，采用硫化熔炼处理红土镍矿生产镍锍的工艺的优点是工艺成熟、易于操作，其产品高镍锍具有很大的灵活性，可以进一步处理生产各种形式的镍产品。
既可以生产用于不锈钢工业的通用镍，也可以作为常压羰基法精炼镍的原料生产镍丸和镍粉，缺点是镍回收率低，仅为70%，且能耗高、污染大。
该工艺适合处理镁质硅酸盐型红土矿A型、中间型红土矿C1、C2型。
可处理含镍较低的红土矿。
目前国内朝阳吴天集团采用该工艺生产低镍锍获得的低镍锍产品镍品位为5～8%，镍金属回收率大于90%。
6.5 烧结——高炉还原熔炼烧结——高炉还原熔炼工艺是国内近几年发展起来的红土矿冶炼工艺。
随着国家产业政策的调整，大量500m以下的炼铁高炉被淘汰。
但由于国内不锈钢用镍紧张，红土镍矿大量进口，加之当地政府为了解决就业问题和创造税收，这些被淘汰的高炉又被用于红土镍矿的处理，生产含镍3～5%的镍铁。
工艺流程为：红土矿——脱水烧结造球——配入焦炭熔剂——高炉冶炼粗镍铁——精炼——镍铁。
目前小高炉镍铁冶炼面临政策性淘汰，大高炉冶炼6～8%的镍铁又效率低下；焦炭价格影响高炉镍铁成本，造成高炉冶炼镍铁技术进展缓慢，利润的削薄难以避免地会打击到国内高炉镍铁生产商的积极性。
从技术层面讲，烧结——高炉还原熔炼工艺存在着高炉体积利用率低、焦炭消耗量大、烧结污染严重、镍生铁含磷高、镍回收率低等缺点。
该工艺适合处理褐铁矿B 型红土矿，Fe>30～40%。
6.6 电硅热法美国汉纳(Hanna)矿业公司所属利得(Riddle)冶炼厂生产镍铁的工艺流程见图4，该厂由于硅铁价格高、电耗高，20世界90年代后停产。
将从其附近矿山运来的氧化镍矿烘干、筛分，去掉含镍低(Ni约0.65％)的硬橄榄石矿。
实际使用矿石含Nn1.6～1.7%，Fe10～15%，SiO245～58%，MgO24～32%，Cr0.8～1.2%，A12O3l～3%，烧损6～8%，矿石在直径3m，长80m的回转窑内，用热煤气加热至650～700℃。
窑内停留时间约1.5h，可去除全部附着水和60％～70％的结合水。
每台回转窑每小时处理矿石45～50t。
热矿石在14000kVA电炉内熔化成矿熔体，以后操作程序为：(1)从电炉内放出约11t矿熔体于反应包内；(2)将反应包放在渣包混合器的一侧，另一侧放有一个装有9～14t熔融粗镍铁的包；(3)将装有熔融粗镍铁的包升起，把粗镍铁迅速倒入装有矿熔体的包内，同时加入硅铁(45％Si)；(4)空包下落，提取装有反应物的包，迅速倒入空包内。
从一个包倒入另一个包反复5次；(5)装有反应物的包镇静3小时，使金属粒下降。
然后将包提起，将炉渣放入旁边的渣包中。
每个反应周期为15～16min，产镍铁约400kg。
包中镍铁重量超过12．7～13.6t时，便倒出一部分粗镍铁送2500kVA三相电炉内精炼。
精炼电炉分两次装料共装3.6～4.1t粗镍铁。
精炼过程加铁矿石和石灰脱磷，扒渣后再加石灰、萤石造渣。
达到出炉温度后，加硅铁脱氧。
出炉温度约1482℃。
用浇铸机铸成重约15kg 的锭。
精炼后镍铁成分为：Ni48.5%，Co0.5%，S0.005%，P0.01%，C0.02%，Cr0.02%，Si0.9%；镍的回收率为90%；电耗62.7kw•h/kg。
6.7克虏伯一伦恩法这是将生产粒铁的方法应用于镍铁生产。
工艺流程见图5。
用硅镁镍矿(含Ni+Co2.7～3.5%，Fe2O316～20%，SiO238～45%，MgO20～25%，A12O30.5～2.1%，水分约10%)作原料，还原剂用无烟煤(固定碳约80%，S0.24～0.51%，P约0.02%)，石灰与沙作熔剂。
将氧化镍矿加入适当的熔剂和煤，经粉碎、混合、装入回转窑中，进行熔融态还原焙烧。
使大部分镍及一定量的铁被还原成海绵状金属。
放入水槽中使渣变脆。
经球磨机粉碎，使渣和金属分离；再经磁选选出金属，得到粒状镍铁。
成分为：Ni+Co22%，S0.25%，P0.08%，C0.5%，Si0.1%。
然后在电炉内熔化，除去杂质，得精炼镍铁成分为：Ni+Co26%，S0.03%，P0.03%，C0.15%，Cr0.1%，Si0.01%和Cu0.1%；镍回收率约90%。
6.8鼓风炉法把氧化镍矿在回转窑内预热、干燥后，制成团块，与焦炭块一起加进鼓风炉内冶炼。
生产出粗镍铁。
再用苏打脱硫，制出高碳镍铁。
其成分为：Ni+Co20%，S0.05%，P0.03%，C3%，Cr和Si2%。
如需要生产低碳镍铁，可再用转炉精炼。
6.9 高炉法高炉生产镍铁的流程主要是：矿石干燥筛分（大块破碎）——配料——烧结——烧结矿加焦炭块及熔剂（英石）入高炉熔炼——镍铁水铸锭和熔渣水淬——产出镍铁锭和水淬渣。
国内用高炉生产低镍铁较多，所用原料为含铁50%左右和含镍1%左右的红土镍矿，生产含镍2%左右的低镍生铁。
通常生铁的焦比为0.5左右（500Kg焦炭/吨生铁），以上镍铁的焦比在0.8左右（800Kg焦炭/吨镍铁）。
相对于电炉来讲，高炉污染严重（氟化物），能耗高，小高炉（300M3以下）近年来逐步被淘汰。
【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】。
