超声波焊接机的组成部分和原理

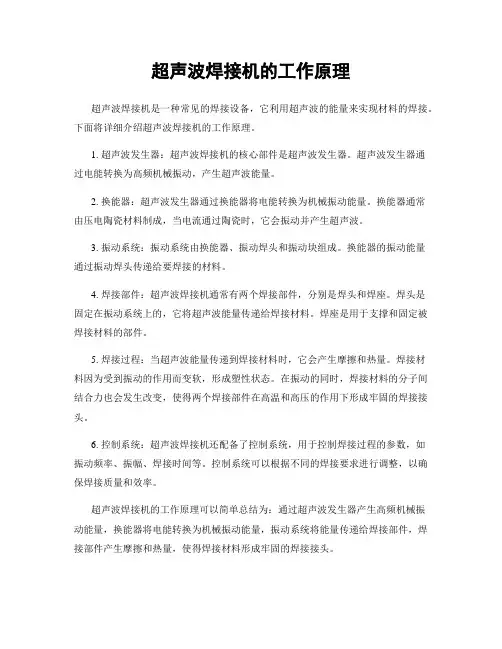

超声波焊接机的工作原理
超声波焊接机的工作原理超声波焊接机是一种常见的焊接设备，它利用超声波的能量来实现材料的焊接。
下面将详细介绍超声波焊接机的工作原理。
1. 超声波发生器：超声波焊接机的核心部件是超声波发生器。
超声波发生器通过电能转换为高频机械振动，产生超声波能量。
2. 换能器：超声波发生器通过换能器将电能转换为机械振动能量。
换能器通常由压电陶瓷材料制成，当电流通过陶瓷时，它会振动并产生超声波。
3. 振动系统：振动系统由换能器、振动焊头和振动块组成。
换能器的振动能量通过振动焊头传递给要焊接的材料。
4. 焊接部件：超声波焊接机通常有两个焊接部件，分别是焊头和焊座。
焊头是固定在振动系统上的，它将超声波能量传递给焊接材料。
焊座是用于支撑和固定被焊接材料的部件。
5. 焊接过程：当超声波能量传递到焊接材料时，它会产生摩擦和热量。
焊接材料因为受到振动的作用而变软，形成塑性状态。
在振动的同时，焊接材料的分子间结合力也会发生改变，使得两个焊接部件在高温和高压的作用下形成牢固的焊接接头。
6. 控制系统：超声波焊接机还配备了控制系统，用于控制焊接过程的参数，如振动频率、振幅、焊接时间等。
控制系统可以根据不同的焊接要求进行调整，以确保焊接质量和效率。
超声波焊接机的工作原理可以简单总结为：通过超声波发生器产生高频机械振动能量，换能器将电能转换为机械振动能量，振动系统将能量传递给焊接部件，焊接部件产生摩擦和热量，使得焊接材料形成牢固的焊接接头。
超声波焊接机具有焊接速度快、焊接质量高、不产生污染等优点，广泛应用于塑料、金属、纺织品等行业。
它被广泛应用于汽车制造、电子设备制造、医疗器械制造等领域，为各行各业的生产提供了高效、可靠的焊接解决方案。

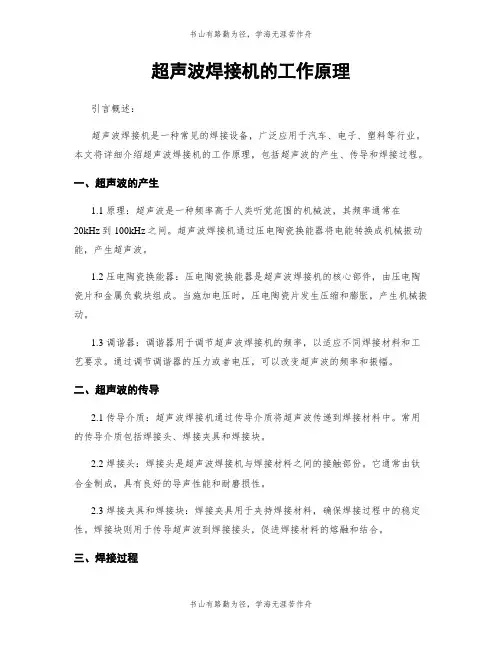

超声波焊接机的工作原理
超声波焊接机的工作原理引言概述：超声波焊接机是一种常见的焊接设备，广泛应用于汽车、电子、塑料等行业。
本文将详细介绍超声波焊接机的工作原理，包括超声波的产生、传导和焊接过程。
一、超声波的产生1.1 原理：超声波是一种频率高于人类听觉范围的机械波，其频率通常在20kHz到100kHz之间。
超声波焊接机通过压电陶瓷换能器将电能转换成机械振动能，产生超声波。
1.2 压电陶瓷换能器：压电陶瓷换能器是超声波焊接机的核心部件，由压电陶瓷片和金属负载块组成。
当施加电压时，压电陶瓷片发生压缩和膨胀，产生机械振动。
1.3 调谐器：调谐器用于调节超声波焊接机的频率，以适应不同焊接材料和工艺要求。
通过调节调谐器的压力或者电压，可以改变超声波的频率和振幅。
二、超声波的传导2.1 传导介质：超声波焊接机通过传导介质将超声波传递到焊接材料中。
常用的传导介质包括焊接头、焊接夹具和焊接块。
2.2 焊接头：焊接头是超声波焊接机与焊接材料之间的接触部份。
它通常由钛合金制成，具有良好的导声性能和耐磨损性。
2.3 焊接夹具和焊接块：焊接夹具用于夹持焊接材料，确保焊接过程中的稳定性。
焊接块则用于传导超声波到焊接接头，促进焊接材料的熔融和结合。
三、焊接过程3.1 压力施加：超声波焊接机通过压力施加在焊接接头上，使接头与焊接材料密切贴合。
这有助于提高焊接质量和焊接速度。
3.2 能量传递：超声波焊接机通过超声波的振动能量传递到焊接接头，导致接头和焊接材料发生磨擦热。
这会使焊接材料的表面温度升高，达到熔融点。
3.3 结合形成：当焊接材料的表面温度升高到熔融点时，焊接接头与焊接材料会发生结合。
随着超声波的持续施加，焊接材料逐渐冷却固化，形成坚固的焊接点。
四、优势和应用4.1 优势：超声波焊接机具有焊接速度快、无需添加焊接材料、焊接接头强度高等优点。
同时，它还可以实现自动化生产，提高生产效率和产品质量。
4.2 应用领域：超声波焊接机广泛应用于汽车、电子、塑料等行业。
超声波焊接机的组成部分和原理
超声波焊接机的组成部分和原理超声波焊接机主要由如下几个部分组成：发生器、气动部分、程序控制部分，换能器部分。
发生器主要作用是将工频50HZ的电源利用电子线路转化成高频（例如20KHZ）的高压电波。
气动部分主要作用是在加工过程中完成加压、保压等压力工作需要。
程序控制部分控制整部机器的工作流程，做到一致的加工效果。
换能器部分是将发生器产生的高压电波转换成机械振动，经过传递、放大、达到加工表面。
现在国内应用较多的发生器一般有两种：一种是以美国BRANSON公司为代表，所采用的桥式功放电路，保护电路采用相位保护，工作频率一般为20KHZ。
其优点是电转换效率高，缺点是频率调节电感调节范围窄，频率跟踪性能较差。
另一个缺点是功率不可能做得很大，最大也就是3KW左右；另一种是台湾型机器，普遍采用B类功放、过流保护、桥式反馈。
优点是功率可以做得较大（如4.2KW），频率跟踪性能好，大功率情况下一般采用15KHZ的工作频率。
缺点是电转化效率较低，15KHZ的工作频率是人耳所能听到的，反映出噪声较大；另外还有瑞士、德国、日本的采用频率自动跟踪技术的机器。
因其价格较高，国内并不常见。
换能器部分由三部分组成：换能器（TRANSDUCER）；增幅器（又称二级杆、变幅杆，BOOS TER）；焊头（又称焊模，HORN或SONTRODE）。
①换能器(TRANSDUCER)：换能器的作用是将电信号转换成机械振动信号。
将电信号转换成机械振动信号有两种物理效应可以应用。
A：磁致伸缩效应。
B：压电效应的反效应。
磁致伸缩效应在早期的超声波应用中较常使用，其优点是可做的功率容量大；缺点是转化效率低，制作难度大，难于大批量工业生产。
自从朗之万压电陶瓷换能器的发明，使压电效应反效应的应用得以广泛采纳。
压电陶瓷换能器具有转换效率高，大批量生产等优点，缺点是制作的功率容量偏小。
现有的超声波机器一般都采用压电陶瓷换能器。
压电陶瓷换能器是用两个金属的前后负载块将压电陶瓷夹在中间，通过螺杆紧密连接而制成的。
超声波焊接机的工作原理
超声波焊接机的工作原理超声波焊接机是一种利用超声波振动产生热能，将两个工件通过高频振动摩擦加热，进而实现焊接的设备。
它主要由发生器、换能器、焊头和控制系统等组成。
1. 发生器：超声波发生器是超声波焊接机的核心部件，它能将电能转化为超声波振动。
发生器通过电路将电能转换成高频电能，然后通过放大器将电能放大，最后将高频电能传送到换能器。
2. 换能器：换能器是将发生器输出的高频电能转化为机械振动的装置。
换能器内部有压电陶瓷片，当高频电能通过陶瓷片时，陶瓷片会产生机械振动，进而产生超声波。
3. 焊头：焊头是将超声波能量传递到工件上的部件。
它通常由一个振动块和一个焊接夹具组成。
振动块接收换能器传来的超声波能量，然后将能量传递给焊接夹具。
焊接夹具用于固定和夹持工件，使其能够受到超声波振动的作用。
4. 控制系统：控制系统是超声波焊接机的操作和监控中枢。
它可以控制超声波发生器的工作频率和输出功率，调节焊接时间和压力等参数。
通过控制系统，操作人员可以实现对焊接过程的精确控制和监测。
超声波焊接机的工作原理如下：首先，将待焊接的工件夹持在焊接夹具中，确保工件之间的接触面干净、平整。
然后，打开超声波焊接机的电源，启动控制系统。
设置焊接时间、频率和压力等参数。
接下来，控制系统向发生器发送信号，发生器开始工作。
发生器将电能转化为高频电能，并通过放大器将电能放大。
放大后的高频电能通过电缆传送到换能器。
换能器内的陶瓷片受到电能的激励，产生机械振动，进而产生超声波。
超声波通过焊头传递到工件上，工件因为超声波的作用而产生微小的振动。
这种振动会产生摩擦热，使工件表面温度升高。
当工件表面温度升高到一定程度时，焊接材料开始软化，形成熔融层。
同时，焊接夹具施加的压力使两个工件之间的熔融层相互融合。
当焊接时间到达设定值后，超声波发生器停止工作，焊接过程结束。
焊接夹具松开，待焊接的工件被取出。
超声波焊接机的工作原理基于超声波的振动摩擦加热效应，能够实现高效、快速、可靠的焊接。
超声波焊接机的工作原理
超声波焊接机的工作原理超声波焊接机是一种常用于金属和塑料焊接的设备，它利用超声波振动将工件加热并连接在一起。
以下是超声波焊接机的工作原理的详细解释。
1. 超声波发生器：超声波焊接机的核心部件是超声波发生器。
它产生高频的电信号，并将其转换为机械振动。
2. 换能器：超声波发生器的电信号被传递到换能器上。
换能器是由压电陶瓷材料制成的，能够将电信号转换为机械振动。
换能器的振动频率通常在20kHz到70kHz之间。
3. 振动焊头：换能器产生的机械振动通过焊头传递给工件。
焊头通常由钛合金制成，具有良好的导热性和机械强度。
4. 压力系统：超声波焊接机通过压力系统将工件保持在一定的压力下。
这有助于确保焊接的质量和稳定性。
5. 聚焦角：焊头的设计通常具有特定的聚焦角度，以确保超声波能够集中在焊接区域。
聚焦角度的选择取决于工件的材料和形状。
6. 界面磨擦：焊接过程中，焊头施加在工件上的压力会产生界面磨擦。
这种磨擦会产生热量，使工件表面温度升高。
7. 塑性变形：由于焊头的振动和界面磨擦，工件表面的温度升高，材料开始软化。
在一定的压力下，工件开始发生塑性变形。
8. 熔融：随着温度的升高和塑性变形的发生，工件表面的材料开始熔融。
熔融的材料填充在焊接区域，并与另一工件表面的熔融材料相互融合。
9. 冷却固化：焊接完成后，焊接区域的温度会逐渐降低。
熔融的材料会在冷却过程中固化，形成坚固的焊接点。
超声波焊接机的工作原理基于超声波的机械振动和界面磨擦产生的热量。
它可以实现快速、高效、无污染的焊接过程，适合于各种金属和塑料材料的连接。
超声波焊接机的工作原理
超声波焊接机的工作原理超声波焊接机是一种常用于塑料焊接的设备，它利用超声波振动产生的热能来实现材料的焊接。
下面将详细介绍超声波焊接机的工作原理。
1. 超声波发生器超声波发生器是超声波焊接机的核心部件，它能将电能转换为机械振动能。
超声波发生器中的压电陶瓷片（也称为换能器）会受到电场的作用而振动，产生高频的机械振动。
2. 振动系统超声波发生器通过振动系统将机械振动传递到焊接头部。
振动系统通常由振动块、振动模具和焊接头组成。
振动块负责将超声波发生器产生的机械振动传递给振动模具，而振动模具则将振动传递给焊接头。
3. 焊接头焊接头是超声波焊接机的关键部件，它由一个或者多个焊接角或者焊接面组成。
焊接头的设计根据被焊接材料的形状和要求来确定。
当焊接头与被焊接材料接触时，超声波振动会导致材料份子之间的磨擦，从而产生热能。
4. 塑料熔融超声波振动引起的热能会使被焊接材料局部熔融。
焊接头的振动会使材料表面迅速熔化，形成一个熔融池。
熔融池内的材料会与相邻的材料发生交流和混合，从而实现材料的焊接。
5. 压力控制超声波焊接机在焊接过程中还需要施加一定的压力。
压力的作用是将熔融的材料压实，使其在冷却过程中形成坚固的焊接接头。
压力的大小需要根据被焊接材料的性质和要求进行调整。
6. 冷却焊接完成后，超声波焊接机会住手振动并保持一定的压力，使焊接接头在冷却过程中固化。
冷却时间根据被焊接材料的性质和要求来确定。
冷却完成后，焊接接头就形成为了一个坚固的连接。
超声波焊接机的工作原理可以总结为：通过超声波发生器产生的机械振动，通过振动系统传递到焊接头，使被焊接材料局部熔融并施加一定的压力，最终形成一个坚固的焊接接头。
值得注意的是，超声波焊接机适合于焊接塑料材料，特殊是对于热敏感的材料而言，它是一种理想的焊接方法。
超声波焊接机具有焊接速度快、焊接强度高、焊接效果好等优点，因此在汽车、电子、医疗器械等行业得到广泛应用。
超声波焊接机的工作原理
超声波焊接机的工作原理超声波焊接机是一种常用的焊接设备，它利用超声波的振动来实现材料的焊接。
其工作原理是通过将电能转换为机械振动，然后将振动传递给焊接部件，使其发生塑性变形，从而实现焊接。
超声波焊接机主要由以下几个部分组成：超声波发生器、换能器、焊接头和控制系统。
1. 超声波发生器：超声波发生器是超声波焊接机的核心部件，它能将电能转换为高频电能，并将其输出给换能器。
超声波发生器通常由振荡电路、功率放大器和变压器组成。
2. 换能器：换能器是将超声波发生器输出的电能转换为机械振动的部件。
它由压电陶瓷材料制成，当超声波发生器输出电能时，压电陶瓷会发生压缩和膨胀，从而产生高频机械振动。
3. 焊接头：焊接头是将超声波振动传递给焊接部件的部件。
它通常由焊头和压力系统组成。
焊头是将振动传递给焊接部件的介质，它通常由钛合金或铝合金制成，具有良好的导振性能。
压力系统用于施加一定的压力，使焊接部件在振动的作用下发生塑性变形。
4. 控制系统：控制系统用于控制超声波焊接机的工作参数，包括振动频率、振幅、焊接时间等。
通过调节这些参数，可以实现不同材料的焊接。
超声波焊接机的工作过程如下：首先，将需要焊接的部件放置在焊接头之间，然后通过控制系统设置焊接参数。
接下来，超声波发生器将电能转换为高频电能，并将其输出给换能器。
换能器将电能转换为机械振动，并将振动传递给焊接头。
焊接头的振动会使焊接部件发生塑性变形，从而实现焊接。
最后，根据设定的焊接时间，控制系统会停止超声波发生器的工作，完成焊接过程。
超声波焊接机具有以下优点：1. 高效：焊接速度快，一般只需几秒钟即可完成焊接。
2. 环保：焊接过程中不需要使用焊接剂或填充材料，无需额外的化学物质，对环境友好。
3. 节能：超声波焊接机的能耗较低，不会产生大量的热量。
4. 焊接强度高：焊接接头强度高，焊接质量稳定可靠。
5. 适用范围广：适用于金属、塑料等多种材料的焊接。
总结：超声波焊接机利用超声波振动实现材料的焊接，通过超声波发生器、换能器、焊接头和控制系统的协同工作，将电能转换为机械振动，并将其传递给焊接部件，从而实现焊接。
超声波焊接机原理
超声波焊接机原理超声波焊接机是一种利用超声波振动产生的热能来实现材料的焊接的设备。
它通过将高频电能转换为机械振动能，然后通过焊接头将振动能传递给焊接材料，从而产生热能，使材料表面熔化，最终实现焊接。
超声波焊接机的核心部件是超声波振动系统，包括超声波发生器、换能器和焊接头。
超声波发生器将电能转换为高频电能，然后通过连接线传递给换能器。
换能器将电能转换为机械振动能，并将振动能传递给焊接头。
焊接头由振动系统和焊接模具组成，振动系统将振动能传递给焊接模具，焊接模具通过对焊接材料施加压力，将振动能转化为热能，使焊接材料熔化并实现焊接。
超声波焊接机的原理是利用超声波的高频振动特性，将焊接头施加在需要焊接的材料上，通过振动产生的摩擦热使材料表面温度升高，达到熔点并融合在一起。
超声波焊接机可以焊接各种材料，包括金属、塑料、陶瓷等，广泛应用于汽车、电子、医疗器械等行业。
超声波焊接机具有以下特点：1. 高效率：超声波焊接机的焊接速度快，一般可以在几秒钟内完成焊接，大大提高了生产效率。
2. 焊接质量好：超声波焊接机焊接时产生的热量局限在焊接区域，不会对材料的其他部分产生影响，焊接接头均匀牢固，焊接强度高。
3. 环保节能：超声波焊接机不需要使用焊接剂或其他辅助材料，不会产生有害气体和废料，符合环保要求。
4. 焊接适应性强：超声波焊接机可以焊接各种材料，无论是金属、塑料还是陶瓷，都可以实现高质量的焊接。
5. 操作简单：超声波焊接机采用自动化控制系统，操作简单方便，只需设置焊接参数即可完成焊接。
总结起来，超声波焊接机利用超声波振动产生的热能实现材料的焊接，具有高效率、焊接质量好、环保节能、焊接适应性强和操作简单等优点。
它在各个行业中得到广泛应用，为生产提供了便利和效益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

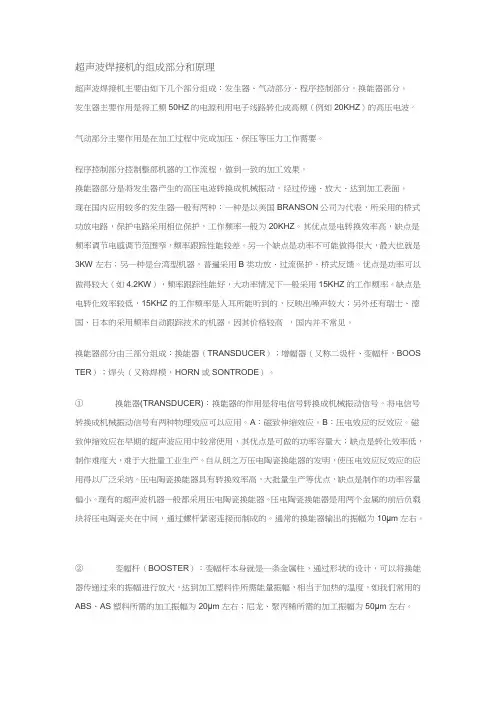

超声波焊接机的组成部分和原理
超声波焊接机主要由如下几个部分组成：发生器、气动部分、程序控制部分，换能器部分。
发生器主要作用是将工频50HZ的电源利用电子线路转化成高频（例如20KHZ ）的高压电波。
气动部分主要作用是在加工过程中完成加压、保压等压力工作需要。
程序控制部分控制整部机器的工作流程，做到一致的加工效果。
换能器部分是将发生器产生的高压电波转换成机械振动，经过传递、放大、达到加工表面。
现在国内应用较多的发生器一般有两种：一种是以美国BRANSON公司为代表，所采用的桥式
功放电路，保护电路采用相位保护，工作频率一般为20KHZ。
其优点是电转换效率高，缺点是
频率调节电感调节范围窄，频率跟踪性能较差。
另一个缺点是功率不可能做得很大，最大也就是3KW左右；另一种是台湾型机器，普遍采用B类功放、过流保护、桥式反馈。
优点是功率可以
做得较大（如4.2KW ），频率跟踪性能好，大功率情况下一般采用15KHZ的工作频率。
缺点是
电转化效率较低，15KHZ的工作频率是人耳所能听到的，反映岀噪声较大；另外还有瑞士、德国、日本的采用频率自动跟踪技术的机器。
因其价格较高，国内并不常见。
换能器部分由三部分组成：换能器（TRANSDUCER ）;增幅器（又称二级杆、变幅杆，BOOS TER ）;焊头（又称焊模，HORN或SONTRODE ）。
①换能器仃RANSDUCER）:换能器的作用是将电信号转换成机械振动信号。
将电信号
转换成机械振动信号有两种物理效应可以应用。
A :磁致伸缩效应。
B:压电效应的反效应。
磁
致伸缩效应在早期的超声波应用中较常使用，其优点是可做的功率容量大；缺点是转化效率低，
制作难度大，难于大批量工业生产。
自从朗之万压电陶瓷换能器的发明，使压电效应反效应的应用得以广泛采纳。
压电陶瓷换能器具有转换效率高，大批量生产等优点，缺点是制作的功率容量
偏小。
现有的超声波机器一般都采用压电陶瓷换能器。
压电陶瓷换能器是用两个金属的前后负载
块将压电陶瓷夹在中间，通过螺杆紧密连接而制成的。
通常的换能器输岀的振幅为10卩m左右。
②变幅杆（BOOSTER ）:变幅杆本身就是一条金属柱，通过形状的设计，可以将换能
ABS、AS塑料所需的加工振幅为20 口左右；尼龙、聚丙稀所需的加工振幅为50呵左右
器传递过来的振幅进行放大，达到加工塑料件所需能量振幅，相当于加热的温度，如我们常用的焊头（HORN ）:焊头的作用是对于特定的塑料件制作，符合塑料件的形状、加工范
围等要求。
换能器、变幅杆、焊头均设计为所工作的超声频率的半波长，所以它们的尺寸和形状均要经过特
别的设计；任何的改动均可能引致频率、加工效果的改变，它们需专业制作。
耐用根据所采用的
材料不同，尺寸也会有所不同。
适合做超声波的换能器、变幅杆和焊头的材料有：钛合金、铝合
金、合金钢等。
由于超声波是不停地以20KHZ左右高频振动的，所以材料的要求非常高，并不
是普通的材料所能承受的。
