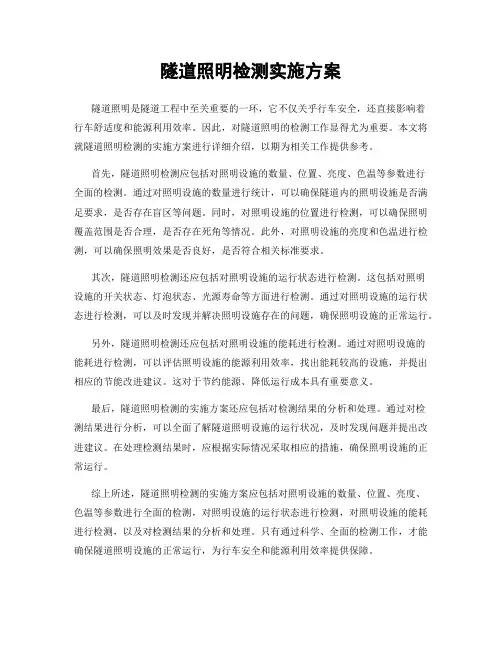

隧道照明检测实施方案
隧道照明检测实施方案隧道照明是隧道工程中至关重要的一环，它不仅关乎行车安全，还直接影响着行车舒适度和能源利用效率。
因此，对隧道照明的检测工作显得尤为重要。
本文将就隧道照明检测的实施方案进行详细介绍，以期为相关工作提供参考。
首先，隧道照明检测应包括对照明设施的数量、位置、亮度、色温等参数进行全面的检测。
通过对照明设施的数量进行统计，可以确保隧道内的照明设施是否满足要求，是否存在盲区等问题。
同时，对照明设施的位置进行检测，可以确保照明覆盖范围是否合理，是否存在死角等情况。
此外，对照明设施的亮度和色温进行检测，可以确保照明效果是否良好，是否符合相关标准要求。
其次，隧道照明检测还应包括对照明设施的运行状态进行检测。
这包括对照明设施的开关状态、灯泡状态、光源寿命等方面进行检测。
通过对照明设施的运行状态进行检测，可以及时发现并解决照明设施存在的问题，确保照明设施的正常运行。
另外，隧道照明检测还应包括对照明设施的能耗进行检测。
通过对照明设施的能耗进行检测，可以评估照明设施的能源利用效率，找出能耗较高的设施，并提出相应的节能改进建议。
这对于节约能源、降低运行成本具有重要意义。
最后，隧道照明检测的实施方案还应包括对检测结果的分析和处理。
通过对检测结果进行分析，可以全面了解隧道照明设施的运行状况，及时发现问题并提出改进建议。
在处理检测结果时，应根据实际情况采取相应的措施，确保照明设施的正常运行。
综上所述，隧道照明检测的实施方案应包括对照明设施的数量、位置、亮度、色温等参数进行全面的检测，对照明设施的运行状态进行检测，对照明设施的能耗进行检测，以及对检测结果的分析和处理。
只有通过科学、全面的检测工作，才能确保隧道照明设施的正常运行，为行车安全和能源利用效率提供保障。
高速公路机电工程照明系统测试计划与大纲
高速公路机电工程配电照明系统测试计划与大纲2016年9月目录一、测试大纲 (1)1.1 测试目的 (1)1.2 测试范围 (1)1.3 测试标准 (1)1.4 测试时间及人员安排 (1)二、测试计划 (2)2.1 一般规定 (1)2.2 测试项目 (1)2.3 测试内容 (1)2.4 测试记录及评定标准 (1)一、测试大纲1.1 测试目的对高速公路交通机电安装工程施工项目进行完工测试，测试过程及其质量进行严格控制，提供真实的测试值。
并对测试不合格的项目按照技术要求进行整改。
1.2 测试范围本系统工程范围：配电照明系统分部分项全部工程。
本系统测试项目：供配电设施，收费广场照明。
本系统测试内容：设备及附件安装，单机单体功能测试，系统运行测试。
1.3 测试标准JTGF80-2-2004《中华人民共和国交通工程机电系统质量检验评定标准》1.4 测试时间及人员安排测试时间：现计划于2013年10月10日至2013年10月23日进行本系统测试。
测试人员配备情况：业主代表1-2名，机电项管1-2名，机电监理1-2名，机电承包人若干名。
主要人员配置表如下计划完成。
二、测试计划2.1 一般规定机电工程分项工程检查频率：施工单位为100%；工程监理单位不低于30%，当项目测点数少于3个小时，全部检查。
机电工程分项工程各项实测检查项目的权值均为１。
2.2 测试项目1.）收费广场照明2.）供配电设施2.3 测试内容1、收费广场照明1）基本要求a.高杆灯类别、规格、适用场所、有效范围、数量、位置、安装间距、安装质量等符合要求。
b.设备的电力线、信号线、接地线的类别、规格、数量、布设方式、位置、连接质量等符合要求。
c.高杆灯由取得相应资质的单位供货，并有可靠的测试记录和报告。
2）外观鉴定a. 灯柱、机箱及灯具安装位置和方位正确、牢固、端正。
b. 各部件表面光泽一致、无划伤、无刻痕、无剥落、无锈蚀。
c. 高杆灯防雷接地焊接牢固，焊缝饱满并作防腐处理；防雷引下线及接地体用材料规格、防腐与连接措施、安装位置符合设计要求；金属机箱与安全保护地连接可靠，接地极引出线裸露金属基体无锈蚀。
高速公路隧道灯光施工方案
（7）后勤人员：负责施工现场生活、办公等后勤保障工作。
具体人员配置如下：
项目经理：1人
施工组长：1人
技术人员：3人（电气工程师1人，照明设计师1人，施工员1人）
质量员：2人
安全员：2人
材料员：1人
后勤人员：2人
人员培训与考核：
（1）对全体施工人员进行技术培训，确保掌握施工工艺和质量要求。
2. 根据隧道不同区域的光照需求，合理设计照明系统，实现节能降耗。
3. 提高隧道内光照舒适度，降低驾驶员视觉疲劳。
4. 优化照明控制系统，实现远程监控与智能调控。
5. 按照国家相关标准及规范进行施工，确保工程质量。
1. 隧道内照明均匀度达到国家规范要求，无明显的明暗变化，提高行车安全。
2. 照明系统节能率达到预期目标，降低运行成本。
四、质量控制与安全保障
为确保高速公路隧道灯光施工项目的质量与安全，特制定以下质量控制与安全保障措施：
1. 质量控制：
（1）严格遵循国家相关标准和行业规范，确保施工质量。
（2）设立质量组，负责施工过程的质量监督、检查和指导。
（3）制定质量保证体系，明确各阶段质量要求，责任到人。
（4）对施工人员进行质量培训，提高质量意识，规范施工操作。
- 对施工现场进行封闭管理，严禁无关人员进入。
- 定期对施工设备进行检查、维修，确保设备安全运行。
- 严格施工用电管理，防止电气火灾等安全事故。
五、文明环保施工与风险应急管理
为保障高速公路隧道灯光施工项目的文明环保施工及有效应对各类风险，以下是对文明环保施工与风险应急管理的具体措施：
1. 文明环保施工：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高速公路隧道照明供配电工程测试及试运行方案
1.1 测试方案
1）对全部或部分设备有选择的技术试验，请监理工程师的代表给予证明或参加全部测试工作。
2）我公司会提交全部测试的详细清单和每项测试的一般说明，指定的测试方法及所需的估算时间。
测试程序和每项测试的日程将基于先前提交的详细说明并与最终的建议
和监理工程师批准的相一致。
没有监理工程师的批准则不出现偏差。
3）我公司会依据工程进度计划表制定完工测试的时间，并至少在完工测试前4周提交经监理工程师批准的所有详细测试程序和测试的最终日程。
我公司会在完工测试前14天，书面通知监理工程师所要进行的测试的全部细节。
4）测试包括以下内容，但不局限于此：
(1) 安装完毕的机械完工检查
(2) 单项设备通电测试；
(3) 单项设备功能测试；
(4) 分系统功能测试；
(5) 系统功能测试；
(6) 系统运行测试。
5）机械完工检查中着重检查以下工作细节：
(1) 所有设备、电缆布线和配电安全、可靠。
(2) 所有联锁装置、绝缘体、门、盖板安装适当并且可以调整。
(3) 所有外露的金属部分根据IEC的有关规程和要求进行接地。
安全接地和工作接地点符合设备生产厂家的要求。
(4) 所有的电缆芯及端子适当装配、固定、支撑并要有不同的颜色用以正确识别。
(5) 所有电源的相线和中性线及公共连接要正确，电压、频率符合工作要求。
(6) 所有电源加保险或其它保护，使得在故障情况下能安全自动断开。
(7) 所有保护盖合适。
提示和标签要正确，并安装在适当的位置。
机壳和机箱的内外都干净无杂物。
(8) 蓄电池安装连接正确，并保证有良好的通风。
充电器能正常工作。
如果采用可控硅充电设备，保证不对机电设备产生干扰。
(9) 电缆和设备的绝缘电阻大于IEC规定要求。
(1) 所有用于故障指示和报警的电子回路工作正常。
(11) 所有用蓄电池供电的设备，在蓄电池额定供电时间内，不受交流电源故障、修理的影响。
(12) 所有设备和系统的性能指标选用适当的仪器、方法进行测试，测试结果经由监理工程师同意。
(13) 所有源程序、自动编程器、程序调试工具、系统
接口保证该程序适用于系统。
6）全套设备和所有已安装连接的附属设备都按监理工程师批准的有关图表进行完工测试。
测试在待测设备确已安装稳妥并已调整完毕后进行。
如果工程允许，则测试分阶段进行。
在所有设备安装完毕后，进行操作运行状态下的最后总测试，以表明分阶段测试对前期工程的性能无影响。
如果设备中的任一部件未能通过上述测试，当故障排除后，我公司会自费重新测试并使监理工程师满意。
7）除非另有说明，设备中的电缆和专利元器件根据相应的标准进行测试。
当监理工程师有要求时，我公司会提供产品型号测试合格证书和文件。
8）在安装过程中对电缆的绝缘阻值（包括线间绝缘、对地绝缘、环阻和不平衡电阻）进行检查和记录。
电缆的每一根线芯及报警、控制回路的每一根电缆都进行检查。
如果监理工程师有要求，电缆进行水浸试验。
在进行相关设备的测试之前，完成电缆测试并经监理工程师认可。
9）我公司会按招标文件技术规范或监理工程师的要求，在监理工程师在场的情况下，在施工现场对设备进行完工测试。
1）我公司会向监理工程师提供能证明系统设备正常运行的所有测量数据及测试报告。
11）测试报告
整个测试工作完成后14天内，我公司会提交6份测试报告供监理工程师批准。
如果监理工程师有要求的话，我公司会将测试程序、核验表和原始记录等手稿连同正式的测试报告交给监理工程师。
12）测试仪器
(1) 我公司会自费负责提供合适的测试设备、仪器和测试人员并排除测试过程中发生的故障。
(2) 我公司完全负责测试仪器的校验与标定。
如果监理工程师提出要求的话，在测试工作开始之前，我公司会对测试仪器进行标定，并由规定的计量实验机构测定其精度。
1.2 试运行方案
试运行是确保所有机电设备在本项目现场条件下能否安全、可靠、稳定运行的一个检验阶段。
因此，试运行的工作内容包括：系统指标测试及功能试验、试运行维护、故障及缺陷的修复等。
为了确保试运行工作的有序运行，我公司将建立试运行测试维护组织体系。
a、试运行测试维护组织机构图
工程协调部
项
目
经
理
总工程师系统试运行维护小组
系统稳定观测
监测主要
性能指标
填写维护及
监测记录
办理交接班手续、
填写工作日志
合格
不合格
故障分析及修复
b、试运行测试维护工作程序
试运行准备
系统联网调试完成后，项目部向业主和监理工程师提供调试测试记录和试验报告，同时提供试运行申请报告和详细的试运行工作方案。
待业主和监理工程师审批后，予以实施。
在系统进入试运行前配备必要的交通工具和测试仪表，组织技术力量，做好试运行的各项准备工作。
试运行维护流程。
