固瑞克喷嘴的选型指南
长江与固瑞克常用喷嘴对照表
中国长江与美国固瑞克喷嘴对照表
注：固瑞克喷嘴前三位代号：163表示普通喷嘴；221表示柱式回转喷嘴(自清理型)；GHD表示耐磨型喷嘴；FFR表示精细型喷嘴；后三位相同。
首先国内的喷嘴大致分为3种:B型 C型 Z型
B型：主要用于绝大多数常规涂料，中低粘度的，如压力调到最高，两边雾化还是不好，就需要降低油漆的粘度。
C型：在压力较低的情况下就可以很好雾化，主要用于涂膜要求均匀的场合，在喷涂高粘度难雾化涂料时，C比B雾化效果要好。
Z型：主要用于喷涂富锌涂料，相对BC型来说，在喷涂带锌粉颗粒的涂料时更耐磨一些。
但是，B型喷嘴的价格相对C.Z来说，要便宜不少，就看你自己怎么选择了
型号说了，就好说喷嘴的两个重要参数了【流量和雾幅宽】
例如：17B25
17表示每分钟流量【1.7L】
B就是型号了
25表示喷嘴前300MM处雾幅宽度250--300MM。
固瑞克高压无气喷嘴集合
固瑞克高压无气喷嘴集合引言：固瑞克高压无气喷嘴一般因为涂料的颗粒大，加上高压力的雾化作用，非常容易造成喷嘴的堵塞。
所以固瑞克针对这种问题，对高压无气喷嘴设计了统一的反向自清理喷嘴。
当喷嘴堵塞后，只需要轻轻旋钮喷嘴180度，扣动扳机，即可解决喷嘴堵塞问题，而不需要用针头去疏通，大幅减少喷涂停工的时间，减少了成本。
而且固瑞克喷嘴采用的是高耐磨的材质，使用寿命长。
1.反向清洁RAC 5 SwitchTip，这些高性能喷嘴是目前市场上最畅销的喷嘴，可提供卓越的扇形喷型持久度和高质量的表面处理。
RAC 5 Switchtip（黑色手柄）市面上使用最广泛的可伸缩喷嘴∙用于住宅和商业用途∙适用于最常见涂层的 OneSeal∙多种喷嘴尺寸供您选择∙易于识别的激光镭射喷嘴尺寸∙使用极热溶剂时，可使用溶剂密封LineLazer RAC 5 SwitchTip（黄色手柄）∙标画清晰明朗的线条，绝不会出现模糊边缘和漏喷点∙专为停车场、道路、仓库地面、人行横道和运动场设计∙喷涂浓稠的水基油漆或稀薄的醇酸树脂交通用喷漆∙确保从边到边的喷涂厚度一致，减少线外喷涂并使线条更持久XHD RAC SwitchTip（灰色手柄）∙建议用于 Xtreme 高压无气喷涂机和 XTR 无气喷枪∙最新设计的 XHD 可与 GHD 护罩和喷嘴互换∙无需工具！更换喷嘴只需数秒∙锁住拉环，确保喷嘴牢固地安装在喷嘴护罩中∙常见的应用场合包括大桥、农场、钢架和屋顶2.RAC X Switchtip 是业界性能最高、使用寿命最长的喷嘴\uff01 RAC X 专为实现更大、更持久的喷涂效果而设计。
喷雾扇面更大意味着流过喷枪的油漆更少，效率更高。
适用于任何用途的喷嘴！∙RAC X SwitchTip 是当今市面上最好的喷嘴，扇形喷型保持时间最长、表面处理质量最高。
∙出色的锁定拉环喷嘴设计可确保喷嘴牢固地安装在护罩中。
∙所有 RAC X SwitchTip 喷嘴采用独有的 OneSeal，无需工具即可安装。
固瑞克Fusion AP双组份空气清洁喷枪选型指南
固瑞克Fusion AP双组份喷枪，适用于聚氨酯发泡与聚脲的高输出量应用，采用了寿命更长的混合 室与侧密封，减少了维护与停工时间，混合效果更佳。可以选择圆形或扁平样式的空气清洁型、机 械清洁型或流体清洁型喷枪。
特点描述
1．空气吹洗清洁喷嘴可以避免结垢和喷嘴堵塞 2．混合室的强化不锈钢设计延长了使用寿命 3．更长使用寿命的侧密封可减少维护，并让您
得以喷涂更多种类的材料——选用强化不锈 钢或者多碳化钨选件。 4．高级混合模块和喷嘴设计可提高混合效率 5．防腐蚀组件和O型圈可避免喷枪串料或受损 6．采用速射油脂口可在几秒钟内完成日常维护 7．易用性设计令日常维护快速而简单
■ 基本概述
固瑞克新型喷枪技术提高日常喷涂的效率和性能，易用性设计令日常维护快速而简单，整枪紧 凑且符合人机工程学，即使很难喷涂的位置也能轻松自如的操作和喷涂，其出色的生产效率得到行 业普遍认可，固瑞克新型喷枪具有更强的防腐蚀性和抗磨性能。
不需要工具即可清洁和维护 密封件和混合室
快速拆卸的流体壳体
不需要工具即可轻松更换混合室
Cyclone-Mix混合室
硬化不锈钢结构设计 延长了使用寿命
带滤网的单向阀
采用套筒设计，易于维护
■ 喷枪型号选型
1．圆形喷型喷枪：
耐用的侧密封
坚固的不锈钢或者多碳化钨合金结 构设计延长了使用寿命
人机工程学手柄
流线型手柄可改善操作人 员的舒适度，降低疲劳
1．多组份、撞击混合空气清洗喷枪，适用于不易燃的泡沫和聚脲，不可用于爆炸性环境 2．最大流体工作压力3500psi（24.5MPa，245bar） 3．空气入口压力范围：80-130psi（0.56-0.9MPa，5.6-9.0bar） 4．最高流体温度：200°F（94°C）
固瑞克xtreme系列喷涂机套件中文
Xtreme 套件
适用于保护涂层的高性能、高压喷涂套件。仅适合专业用途。
312437J
ZH
重要安全说明
请阅读本手册的所有警告及说明。 妥善保存这些说明。
有关型号信息及最大工作压力，请参见第 4 页。
r_x25dh1_x45dl1_311164_1f
II 2 G
目录
相关手册 . . . . . . . . . . . . . . . 型号 . . . . . . . . . . . . . . . . . 喷涂机套件 . . . . . . . . . . . . . 专用喷涂机套件 . . . . . . . . . . . 可配置的推车套件 . . . . . . . . . . 泵套件 . . . . . . . . . . . . . . . 警告 . . . . . . . . . . . . . . . . . 组件识别 - 车式安装 . . . . . . . . . . 组件识别 - 壁式安装 . . . . . . . . . . 系统组件 . . . . . . . . . . . . . . 接地 . . . . . . . . . . . . . . . . . 设置 . . . . . . . . . . . . . . . . . 泄压步骤 . . . . . . . . . . . . . . . 扳机锁 . . . . . . . . . . . . . . . 填料 / 冲洗 . . . . . . . . . . . . . . 喷涂 . . . . . . . . . . . . . . . . . 循环锌流体 . . . . . . . . . . . . . 关机 . . . . . . . . . . . . . . . . . 维护 . . . . . . . . . . . . . . . . . 预防性维护计划 . . . . . . . . . . . 日常维护 . . . . . . . . . . . . . . 防腐蚀 . . . . . . . . . . . . . . . 推车维护 . . . . . . . . . . . . . . DataTrak 控制器和指示灯 . . . . . . . . DataTrak 操作 . . . . . . . . . . . . . 设置模式 . . . . . . . . . . . . . . 运行模式 . . . . . . . . . . . . . . 故障排除 . . . . . . . . . . . . . . . Xtreme 下缸体的拆卸 . . . . . . . . . . 断开和重新连接下缸体 . . . . . . . . 壁式安装组件 . . . . . . . . . . . . . 料斗组件 . . . . . . . . . . . . . . . 无气 Xtreme 喷涂机零配件 . . . . . . . 壁式安装 Xtreme 套件零配件 . . . . . . 零配件 - 无气 Xtreme 喷涂机套件 . . . . 零配件 - 全部无气喷涂机套件 . . . . 通用零配件 . . . . . . . . . . . . . 气助 Xtreme 喷涂机零配件 . . . . . . . Xtreme 喷锌机零配件 . . . . . . . . . . 零配件 - 气助和喷锌机套件 . . . . . . . Dura-Flo 喷涂机零配件 . . . . . . . . . 零配件 - Dura-Flo 喷涂机套件 . . . . . 推车零配件 . . . . . . . . . . . . . . 重型推车，287884 型 . . . . . . . . 轻质推车，287919 型 . . . . . . . . 泵套件零配件 . . . . . . . . . . . . . 带 L085C# 下缸体的泵套件 （比率为 80:1） 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 4 4 5 5 6 7 9 10 11 12 12 13 13 14 16 16 17 18 18 18 18 18 19 20 20 20 23 24 24 26 26 28 29 30 30 35 37 38 39 40 41 42 42 42 43 44 带 L115C# 下缸体的泵套件 （比率为 35:1 和 55:1） 45 带 L145C# 和 L14AC1 下缸体的泵套件 （比率为 31:1、46:1 和 90:1） . . . . . . 46 带 L180C# 和 L18AC1 下缸体的泵套件 （比率为 24:1、40:1 和 70:1） . . . . . . 47 带 L220C# 下缸体的泵套件 （比率为 21:1、30:1 和 60:1） . . . . . . 48 带 L250C# 下缸体的泵套件 （比率为 50:1） . . 49 带 L290C# 下缸体的泵套件 （比率为 16:1、25:1 和 45:1） . . . . . . . . . . . . . . . . . 50 尺寸 . . . . . . . . . . . . . . . . . . . . 51 重量 . . . . . . . . . . . . . . . . . . 53 安装孔图 . . . . . . . . . . . . . . . . . . 54 壁式安装支架 . . . . . . . . . . . . . . 54 附件 . . . . . . . . . . . . . . . . . . . . 55 技术数据 . . . . . . . . . . . . . . . . . . 56 泵套件性能表 . . . . . . . . . . . . . . . . 57 Graco Standard Warranty . . . . . . . . . . . . . . . . . . . 60 Graco Information . . . . . . . . . . . . . . . . . . . . . . . . . 60
固瑞克喷嘴的选型指南
固瑞克喷嘴的选型指南固瑞克喷嘴的选型指南o喷嘴是用来控制喷幅（喷涂范围）和涂料流量（漆膜厚度）。
o喷嘴需要和喷嘴座配合使用，常用的喷嘴座有3种，每种喷嘴座所含的喷嘴不能够互相通用。
o喷嘴有6位数订货编码，前面三位是指喷嘴的类型，后三位是喷幅和孔径，常用的喷嘴座和其包含的喷嘴有：RAC X （蓝色喷嘴座）LTX ――蓝色，适用于乳胶漆喷涂WR ――蓝色，宽喷幅喷嘴FFT ―－绿色，精饰型喷嘴RAC 5 （桔黄色喷嘴座）286 ――黑色，标准型喷嘴FF5 ――绿色，精饰型喷嘴LL5 ――黄色，划线车喷嘴RAC Heavy-Duty （桔黄色喷嘴座）GHD ――灰色，耐磨性喷嘴o喷嘴识别说明：LTX 5 17蓝色适用于喷涂乳胶漆的喷嘴5代表喷幅（喷涂范围）的一半为5英寸，相当于25-30cm左右，17代表其孔径为0.017英寸，大约是0.42mm左右o常用喷嘴口径都是以奇数递增，如15,17,19等，只有FFT和FF5系列是以偶数递增o乳胶漆的喷涂：喷涂乳胶漆时，综合施工效率和质量（膜厚）来说，可以采用标配的LTX517或515喷嘴。
在墙角分色时为减少漆雾可采用喷幅较小的喷嘴如315或317等。
为了取得绝佳的表观质量，可以选用FFT精饰型喷嘴，包括414或416等在大面积施工时可选用WR1221或1223喷嘴，她的喷幅可达到55-65cm，施工效率较LTX等可提高一倍。
由于它的喷幅变大，为确保漆膜的厚度，喷嘴孔径需要加大，由于小型设备不能够为大口径喷嘴提供足够的涂料压力，所以WR喷嘴只有ULTRA 695以上机型才能使用。
o2K PU的喷涂喷涂木器家具时――由于无气喷涂的涂料流量较空气喷涂大很多，使用标配LTX517时出漆量会很大，喷涂立面时会流挂，所以推荐使用FFT精饰型喷嘴（FFT310,312,314等），顾名思义它的雾化效果较普通喷嘴好，能够用较低的压力将涂料雾化的非常均匀，并延长喷嘴使用寿命。
喷嘴如何选型
1)喷嘴简介喷嘴种类较多，可供选择的范围较大。
一般来说，喷嘴具体类型名称有：窄角喷嘴，广角喷嘴，组合式扇形喷嘴，单体式扇形喷嘴，自清洗式扇形喷嘴，扁平式扇形喷嘴，燕尾扇形喷嘴，夹扣式扇形喷嘴，快拆扇形喷嘴，侧喷扇形喷嘴，通用扇形喷嘴.选用喷嘴的因素有流量、压力、喷雾角度、覆盖范围、冲击力、温度、材质、应用等，而这些因素之间往往相互牵连、相互制约。
流量与压力，喷雾角度与覆盖范围均成正比关系。
任何喷嘴的喷射目的是要维持连续不断使槽液与工件接触，流量这个因素比压力更为重要。
液体的温度不会影响喷嘴的喷雾性能，但它影响黏度和比重，同时还影响材料的选择。
喷嘴的材料还应根据槽液的化学特性来确定，对非腐蚀性槽液可根据加工的难易，采用青铜铸造或塑料压铸。
为防止腐蚀，可采用非金属材料；对硫酸、盐酸等强腐蚀槽液，可采用尼龙塑料；用于磷化槽液的喷嘴材料一般采用耐酸的不锈钢，防止锈蚀的喷嘴也可直接选用不锈钢或尼龙材质制作。
具有一定冲击力的喷嘴应选用小角度喷嘴，以液柱流（即射流）为最佳；扇形喷嘴适用于清洗、脱脂、冷却等方面，锥形喷嘴适用于漂淋、表层、磷化、加湿、除尘等方面；在储漆缸、槽体中应安装文丘里搅拌喷嘴，以"H"型即搅拌喷嘴（也称为文丘里喷嘴）为例，槽液经一定压力与引道口被吸入的液体共同以1：4的流量混合后扩散喷射出来，达到溶质无空气混合搅拌的效果，从而防止了沉淀，因为搅动确保了化学溶液均匀的混合。
喷嘴的安装：在按工件的外廓尺寸组成的环形管道上按一定的排列安装若干喷嘴，将工件包围，使工件经过喷淋区时，全部表面均能被槽液喷洗，整个喷淋区应均匀布置喷嘴以保证喷洗的工艺时间及效果。
喷嘴距工件之间的距离，应在射流最佳扩散射程之内，为此喷管与喷嘴布置要合理。
喷管与喷嘴之间的距离为250mm～300mm，交叉排布时，喷嘴与工件之间的距离最好不低于250mm。
浸渍式涂装前处理搅拌装置由泵到管道至搅拌喷嘴，构成了完整的槽液喷射系统。
GRACO电动无气喷涂机使用手册(节选)
GRACO电动无气喷涂机使用手册（节选）适用于建筑涂料和涂层的应用警告以下为与本设备的设置、使用、接地、维护及修理有关的一般性警告，此外，本手册的其它适当地方还有更明确的警告。
本手册各处出现的标志系指这些一般性警告。
当本手册的某处出现这些标志时，请回到以下各页以了解对具体危险的说明。
火灾和爆炸危险工作区内的溶剂及涂料烟雾等易燃烟雾会点燃或爆炸，为避免火灾及爆炸：仅在通风良好的地方使用此设备清除所有火源，如引火火焰、烟头、手提电灯及塑胶遮蔽布（可产生静电火花）喷涂机会产生电火花。
当喷涂机使用易燃液体或在其附近使用易燃液体或用易燃液体进行冲洗或清洗明，要让喷涂机离开爆炸性蒸气至少6米。
保持工作区清洁，无溶剂、碎片、汽油等杂物。
存在易燃烟雾时不要插拨电源插头及开关电灯。
将工作区域内的设备及导电物体接地。
请阅读接地说明。
如果出现静电火花或感到有电击，要立刻停止操作。
在找出并纠正问题之前，不要使用设备。
工作区内要始终备有灭火器。
电击危险系统接地不良、设置不正确或使用不当都可导致电击。
进行设备维修之前，要关闭电源并切断电源线的连接。
只能使用已接地的电源插座。
只能使用三芯加长电线。
确保喷涂机及加长电线上的接地插脚完好无损。
不要暴露在雨水中。
要存放在室内。
皮肤注射危险从喷枪、软管泄露处或破裂的部件射出的高压流体会刺破破肤。
伤势看起来会象“只划了一小口”，其实是严重受伤，可能导致肢体切除。
应立即进行手术治疗。
不要将喷机指着任何人或身体的任何部位。
不要将手放在喷嘴上。
不要用手、身体、手套或抹布去堵住或挡住泄露部件。
不喷涂时要锁上扳机锁。
在停止喷涂时以及在清洗、检查或维修设备之前，要按照本手册的泄压步骤进行。
设备误用危险误用设备会导致严重的人员伤亡。
不要超过额定值最低的系统部件的最大工作压力或温度额定值。
请阅读所有手册中的技术数据。
请使用与设备的流体部件相适应的流体或溶剂。
请阅读有有设备手册中的技术数据。
阅读液体及溶剂生产厂家的警告。
美国固瑞克840i无气喷涂机使用说明书
用户手册仅供专业使用无气喷涂技术使用此设备之前，须阅读此手册。
无气喷涂机 网站地址：国 际 型型号：High Rider Bare 800-130-CE High Rider Compete 800-131-CE Low Rider Bare 800-132-CE Low Rider Complete 800-133-CE注释：此手册中包含有重要的警告和说明。
请阅读和保留，作为参考。
目录安全预防措施 ...................................................................................... 2 一般性说明 .......................................................................................... 3 操作 ...................................................................................................... 4 设置 ...................................................................................................... 4 准备涂漆 .............................................................................................. 4 涂漆 .................................................................... 错误！未定义书签。
电子压力控制指示器 ........................................................................... 5 泄压程序 .............................................................................................. 6 喷涂 ...................................................................................................... 6 喷涂技术 .............................................................................................. 6 实践 ...................................................................................................... 7 清理 ...................................................................................................... 7 清洁喷枪 .............................................................................................. 7 维护保养 .............................................................................................. 8 维修和维护的一般性备注 ................................................................... 8 更换马达组件（电子控制） ............................................................... 8 更换齿轮 .............................................................................................. 8 更换转速器 .......................................................................................... 9 更换回流阀 .......................................................................................... 9 流体部位的维护 ................................................................................ 10 更换泵体过滤器 ................................................................................ 11 发现并修理故障 ................................................................................ 12 零件清单 ............................................................................................ 14 主电源组件 ........................................................................................ 14 驱动组件 ............................................................................................ 15 油漆仓组件 （P ／N ８００－３００） ...................................... 16 高扶手手推车 （P ／N 800-600） .............................................. 17 过滤组件（低扶手） ......................................................................... 18 标签 .................................................................................................... 18 低扶手手推车 （P ／N800－590） ................................................ 18 主要的／喷嘴组件（P ／N ８００－９１５）： ........................ 19 附件 .................................................................................................... 19 保证条款 .. (20)安全预防措施此手册中包含有使用设备之前必须阅读和了解的信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

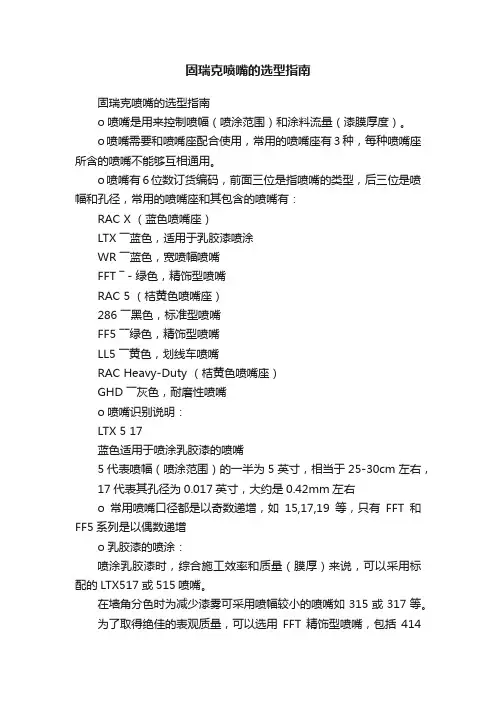

固瑞克喷嘴的选型指南
