汽车悬架新技术
汽车悬架系统优化设计及性能分析
汽车悬架系统优化设计及性能分析一、介绍汽车悬架系统是车辆不可或缺的部分。
它主要负责车辆的支撑和减震工作，为行驶过程提供了舒适性和稳定性。
因此，汽车制造商在设计汽车悬架系统时非常重视性能和稳定性，尤其是在高速行驶和曲线驾驶方面。
在本文中，将探讨汽车悬架系统的优化设计和性能分析。
首先，我们将了解悬架系统的基本概念和组成部分。
接着，将讨论悬架系统的优化设计和性能分析方法，其中会包括液压悬挂系统和空气悬挂系统。
最后，我们将介绍一些常见的汽车悬架问题，并给出解决方案。
二、汽车悬架系统的基本概念和组成部分汽车悬架系统是由许多组成部分组成的。
基本上，悬架系统包括垂直弹簧、水平限制器、减震器、保持器和底盘等部件。
这些部分的设计和性能影响着车辆的轻重平衡、转向能力、制动力等。
垂直弹簧是悬架系统中最基本的部分之一。
其主要作用是支持车载负载和路面扭曲。
在一般情况下，垂直弹簧采用钢制线圈弹簧或橡胶制减震器。
水平限制器是悬挂系统中的一种保护设备。
其主要作用是控制车辆在水平和纵向方向上的运动。
减震器是悬架系统的关键部分。
它负责控制车辆在行驶过程中发生的震动。
减震器的作用是将垂直弹簧支持的能量转换成热能。
保持器主要是为了使车辆在转向时保持稳定。
在悬架系统中，保持器往往被视为弹簧与减震器之间的连接。
底盘是整个悬挂系统的核心部分。
它由上下两个零件组成。
下部通常由车身连接杆和悬架机构组成，而上部是用于固定悬架和与车体连接的结构。
底盘的作用是支撑整车负荷和稳定性。
三、悬架系统的优化设计和性能分析方法悬架系统的优化设计和性能分析一直是汽车工业中的重要问题。
优化设计方法的主要目标是减少悬架系统重量和体积，并增加车辆的稳定性和操纵性。
在性能分析方面，主要是采用试验、仿真和计算三种方法，以获得更准确的结果。
试验是最常用的分析方法之一。
它包括车辆实际测试、路试和底盘试验。
这种方法可以测量和分析悬架系统的各种性能参数，例如侧倾角、轮胎接地面、悬架行程、制动力等。
汽车悬挂系统新技术——电控空气悬架及主动悬架PPT课件
另外，主动悬架具有控制车身运动的功能。当汽车制动 或拐弯时的惯性引起弹簧变形时，主动悬架会产生一个与 惯力相对抗的力，减少车身位置的变化。例如德国奔驰 2000款CL型跑车，当车辆拐弯时悬架传感器会立即检测出 车身的倾斜和横向加速度，电脑根据传感器的信息，与预 先设定的临界值进行比较计算，立即确定在什么位置上将 多大的负载加到悬架上，使车身的倾斜减到最小。
第2页/共7页
电控悬架工作时，阀门的相互作用控制通向空气弹簧元件的气流量。 传感器检测出汽车的行驶状态并反馈至ECU，ECU综合这些反馈信息 计算并输出指令控制空气弹簧元件的电动机和阀门，从而使电控悬架 随行驶及路面状态不同而变化：在一般行驶中，空气弹簧变软、阻尼 变弱，获得舒适的乘坐感；在急转弯或者制动时，则迅速转换成硬的 空气弹簧和较强的阻尼，以提高车身的稳定性。同时，该系统的电控 减振器还能调整汽车高度，可以随车速的增加而降低车身高度(减小离 地间隙)，减少风阻以节省能源；在车速比较慢时车身高度又可恢复正 常。
汽车不同的行驶状态对悬架有不同的要求。一般行驶时需要 柔软一点的悬架以求舒适感，当急转弯及制动时又需要硬一点的 悬架以求稳定性，两者之间有矛盾。另外，汽车行驶的不同环境 对车身高度的要求也是不一样的。一成不变的悬架无法满足这种 矛盾的需求，只能采取折中的方式去解决。在电子技术发展的带 动下，工程师设计出一种可以在一定范围内调整的电子控制悬架 来满足这种需求。这种悬架称为电控悬架，目前比较常见的是电 控空气悬架形式。
空气弹簧元件是由电控减振器、阀门、双气室所组成。电控减 振器顶部有一个小型电动机，可通过它转动一个调整量孔大小的控 制杆将阻尼分成多级，从而实现控制阻尼的目的。阀门也充当了一 个调节气流的作用，通常双气室是连通的，合起来的总容积起着空 气弹簧的作用，比较柔软；但当关闭双气室之间的阀门时，则以一 个气室的容量来承担空气弹簧的作用，就会变得硬，因此阀门起到 控制"弹簧"变软变硬的作用。
国内外悬架的发展的趋势和技术水平
国内外悬架的发展趋势和技术水平一、国内外悬架的发展趋势随着汽车工业的迅速发展，国内外悬架技术也在不断升级和改进。
未来国内外悬架的发展趋势主要体现在以下几个方面：1. 对悬架轻量化的追求。
随着汽车对燃油经济性和环保性能要求的不断提高，悬架轻量化成为发展的主要趋势。
轻量化的悬架系统不仅可以降低汽车的整体重量，提高车辆的燃油经济性，还可以减少对环境的影响。
2. 悬架智能化水平的提升。
随着智能化技术的不断进步，未来的悬架系统将更加智能化，具有更强的自适应能力和智能控制功能。
智能悬架系统可以根据车辆的行驶状况和路况实时调整悬架的硬度和高度，提高车辆的稳定性和行驶舒适性。
3. 对悬架安全性能的关注。
悬架是汽车重要的安全零部件之一，未来的悬架系统将更加关注安全性能的提升。
通过采用先进的材料和制造工艺，悬架系统可以提高抗疲劳性能和抗冲击性能，减少意外事故的发生。
4. 对悬架动态性能的改进。
未来的悬架系统将更加注重在高速、急转弯、坎坷路面等复杂路况下的动态性能，以提高车辆的操控稳定性和通过性能。
二、国内外悬架技术水平1. 国外悬架技术水平目前，欧美等发达国家在汽车悬架技术方面处于领先地位。
其主要体现在以下几个方面：a. 高性能的主动悬架系统。
欧美等发达国家的汽车厂商在主动悬架系统方面具有较强的研发和生产能力，通过先进的电子控制技术和液压系统，可以实现对悬架的实时调节，提高车辆的操控性和行驶舒适性。
b. 先进的材料和制造工艺。
欧美等发达国家的汽车悬架系统在材料和制造工艺方面具有较强的优势，通过采用先进的合金材料和精密加工工艺，可以提高悬架系统的强度和耐久性。
c. 悬架系统集成化水平高。
欧美等发达国家的汽车悬架系统在集成化水平方面具有较强的优势，可以实现与车辆动力系统、操控系统等其他系统的无缝连接和协同工作，从而提高整车的性能表现。
2. 国内悬架技术水平在国内，汽车悬架技术水平虽然与国外发达国家存在一定差距，但也在不断追赶和提高。
汽车主动悬架的发展及其最新技术
汽车主动悬架的发展及其最新技术自从汽车发明以来，工程师们就一直在研究如何将汽车的悬架系统设计得更好。
最初的汽车悬架系统是使用马车的弹性钢板，效果当然不会很好。
1908年螺旋弹簧开始用于轿车，当时就曾经有两种截然不同的意见。
第一种意见主张安装刚性较大的螺旋弹簧，以使车轮保持着与路面接触的倾向，提高轮胎的抓地能力。
但是这样的弊端是乘坐汽车时有较强烈的颠簸感觉。
另一种意见认为应该采用较软的螺旋弹簧，以适应崎岖不平的路面，提高乘坐汽车时的平稳性及舒适性。
但是这样的汽车操纵性较差。
到了三四十年代，独立悬架开始出现，并得到很大发展。
减振器也由早期的摩擦式发展为液力式。
这些改进无疑提高了悬架的性能，但无论怎样改良，此时的悬架仍然属于被动式悬架，仍然在很多方面有很大局限性。
衡量悬架性能好坏的主要指标是汽车行驶的平顺性和操纵稳定性，但这两个方面是相互排斥的性能要求，往往不能同时满足。
怎样在二者之间取得合理的平衡以达到最好的效果，一直是工程师们的研究课题。
平顺性一般通过车体或车身某个部位(如车底板、驾驶员座椅处)的加速度响应来评价，操纵稳定性则可以通过车轮的动载来度量。
例如，若降低弹簧的刚度，则车体加速度减少使平顺性变好，但同时会导致车体位移的增加。
由此产生车体重心的变动将引起轮胎负荷变化的增加，对操纵稳定性产生不良影响；另一方面，增加弹簧刚度会提高操纵稳定性，但硬的弹簧将导致汽车对路面不平度很敏感，使平顺性降低。
所以，理想的悬架应该在不同的使用条件下具有不同的弹簧刚度和减振器阻尼，既能满足平顺性要求又能满足操纵稳定性要求。
但是普遍使用的被动悬架不可能达到设计师们的理想要求。
被动悬架因为具有固定的悬架刚度和阻尼系数，在结构设计上只能是满足平顺性和操纵稳定性之间矛盾的折衷，无法达到悬架控制的理想境界。
在使用上，为了使被动悬架能够对不同的路面具有一定的适应性，通常将悬架的刚度和减振器的阻尼设计成具有一定程度的非线性，比如采用变节距螺旋弹簧和三级阻力控制的液压减振器。
汽车主动悬架的发展及其最新技术
位 （如 车 底板 、司机 座 椅 处 ）的加 速 度 响应 来评 价 操 纵稳 定 新 型主动 悬架变 为现 实 的条件 已经 越来 越成 熟 。最 新面 世 的系
性 则可 以通 过车 轮 的动 载 来量 度 例 如 ，若 降低弹 簧 的 刚度 ， 统采 用 了大量 电子控 制技 术 ，奔驰 公司称 之为 主动 式车 身控 制
在 设 计 上 以不 断 改进 被 动元 件而 实现 了低 成 本 、高可 靠 性 的
目标 ，但 始 终 无法 解 决 同时满 足 平 顺 性和 操 纵 稳 定性 之 间 相
· ３ ２ ·
汽车与配件 ２００２—１４
维普资讯
息 ， 与 预 先 设 定 的 数 值 进 行 比较 计 算 ，立 即确 定 在 什 么 位
纵 稳定性 ，但硬 的弹 簧将 导致 汽车对 路 面不 平度 很敏感 ，使平 旋 弹 簧将 跳 动 能量 吸 收 。 这 种完 全 被动 的方 式 当 然有 许 多 不
顺 性降低 。所 以，理想 的悬 架是应 该 在不 同的 使用条 件下 具有 足 之 处 。 而 ＡＢＣ系 统 则 通 过感 应 最 轻 微 的 车 轮及 车 身动 作 ，
不 同 的弹 簧 刚度和 减 振器 阻尼 ，既能 满足 平顺性 要求 又能 满足 在 任何 大 的车 身振 动 之 前 及 时对 悬 架 系统 作 出调 整 ，保 持 车
操 纵 稳 定性 要求 。
普 遍 使用 的被 动 悬 架 不 可 能达 到 设 计 师们 的 理想 要求 。
被 动 悬 架 因为 具 有 固 定 的悬 架 刚度 和 阻尼 系 数 ，在 结 构 设计
置 上将 多大 的 负 载加 到 悬 架 上 ，使 车 身 的倾 斜 减 到最 小 。 所

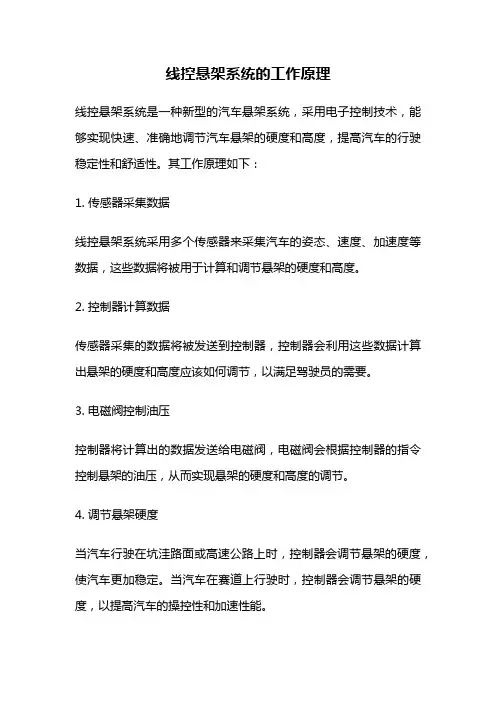

线控悬架系统的工作原理
线控悬架系统的工作原理
线控悬架系统是一种新型的汽车悬架系统，采用电子控制技术，能够实现快速、准确地调节汽车悬架的硬度和高度，提高汽车的行驶稳定性和舒适性。
其工作原理如下：
1. 传感器采集数据
线控悬架系统采用多个传感器来采集汽车的姿态、速度、加速度等数据，这些数据将被用于计算和调节悬架的硬度和高度。
2. 控制器计算数据
传感器采集的数据将被发送到控制器，控制器会利用这些数据计算出悬架的硬度和高度应该如何调节，以满足驾驶员的需要。
3. 电磁阀控制油压
控制器将计算出的数据发送给电磁阀，电磁阀会根据控制器的指令控制悬架的油压，从而实现悬架的硬度和高度的调节。
4. 调节悬架硬度
当汽车行驶在坑洼路面或高速公路上时，控制器会调节悬架的硬度，使汽车更加稳定。
当汽车在赛道上行驶时，控制器会调节悬架的硬度，以提高汽车的操控性和加速性能。
5. 调节悬架高度
当汽车行驶在不同的路面上时，控制器会调节悬架的高度，以保持汽车的稳定性。
当汽车通过水洼或不平的路面时，控制器会调节悬架的高度，以避免汽车底盘受到损坏。
6. 调节悬架弹性
线控悬架系统还可以根据驾驶员的需要调节悬架的弹性，使汽车更加舒适。
当驾驶员在高速公路上行驶时，他可以选择较硬的悬架设置，以提高汽车的稳定性；当驾驶员在城市里行驶时，他可以选择较软的悬架设置，以提高汽车的舒适性。
线控悬架系统采用了先进的电子控制技术，能够实现快速、准确的调节汽车悬架的硬度和高度，提高汽车的行驶稳定性和舒适性，是一种非常实用的汽车悬架系统。
2024年汽车悬架市场发展现状
汽车悬架市场发展现状简介汽车悬架是指汽车的底盘系统中的一个重要组成部分，能够减少车辆行驶时的震动和颠簸，提供良好的悬挂效果和乘车舒适性。
随着汽车工业的发展，汽车悬架市场也在不断壮大和发展。
本文将对汽车悬架市场的发展现状进行分析和展望。
汽车悬架市场规模近年来，全球汽车悬架市场规模不断扩大。
据市场数据统计，2020年汽车悬架市场总规模达到了xx亿元，预计到2025年将增长至xx亿元。
这说明了汽车悬架市场具有巨大的潜力和发展空间。
市场驱动因素技术进步推动市场发展随着汽车制造技术的不断进步，汽车悬架技术也得到了极大的改善和升级。
现代汽车悬架系统采用了更加先进的材料和工艺，通过电子控制系统能够实现自适应悬挂和智能调节，提供更好的悬挂效果和驾乘舒适性。
这些新技术的引入推动了汽车悬架市场的发展。
消费者需求的变化随着生活水平的提高，消费者对汽车悬架性能和舒适性要求也越来越高。
他们希望汽车悬架能够提供更好的负载能力、更稳定的悬挂效果和更舒适的驾乘体验。
为了满足消费者需求，汽车制造商不断研发和改进汽车悬架技术，推动了市场的增长。
市场竞争格局目前，全球汽车悬架市场竞争激烈，主要的市场参与者包括博格华纳、赛威尔、杰富特等知名公司。
这些公司凭借先进的技术和良好的市场口碑，在汽车悬架市场中占据着重要地位。
此外，一些新兴的汽车悬架企业也在不断涌现，加剧了市场的竞争。
市场发展趋势悬挂系统的轻量化设计近年来，轻量化是汽车制造业的一个重要趋势。
汽车制造商通过采用新材料和新工艺，将汽车悬架系统的重量降低，提高车辆的燃油经济性和性能。
这一趋势有利于汽车悬架市场的发展，提供更多的商机。
全球电动汽车市场的兴起随着全球对环境保护意识的增强，电动汽车市场得到了快速的发展。
电动汽车的特点是悬架系统对震动和颠簸的要求更高，这为汽车悬架市场提供了新的增长点。
预计未来几年，随着电动汽车市场的扩大，汽车悬架市场将迎来新一轮的增长。
结论总的来说，汽车悬架市场具有巨大的发展潜力。
车辆悬架新技术研发方案
车辆悬架新技术研发方案车辆悬架系统作为汽车底盘的重要组成部分，直接影响到车辆驾驶性能和乘坐舒适感。
以往的汽车悬架技术主要是基于传统的机械减震技术，但是随着科技的不断进步，汽车悬架领域也在不断发展出新的技术。
本文将探讨车辆悬架新技术研发方案，包括主动式悬架技术、磁流变悬架技术、空气悬架技术、电子控制悬架技术等。
1.主动式悬架技术主动式悬架技术是指根据车辆实时路况和驾驶员驾驶行为，通过传感器和计算机控制来对悬架系统进行调整，以达到最佳的路感和舒适性。
该技术主要基于液压和气动原理实现，具有快速响应、可调性高的特点。
目前，许多豪华车品牌都已经采用了主动式悬架技术，如奥迪的“奥迪空气悬架”、奔驰的“ABC主动式悬架”等。
2.磁流变悬架技术磁流变悬架技术是一种可以根据行进路面状况和行车方式实时调节阻尼特性的悬架技术。
该技术利用磁流变液体产生磁场来改变阻尼特性，可以根据路面起伏自动调整悬架硬度，提高行驶舒适性，同时也可以提高车辆的稳定性和操控性。
磁流变悬架技术的应用范围非常广泛，已经被应用于汽车、铁路、建筑等领域。
3.空气悬架技术空气悬架技术是指通过空气弹簧和电磁阀控制，实现对悬架高度的调节。
该技术可以根据车速以及行车情况，自动调节悬架高度，提高通过性和稳定性。
同时，空气悬架技术还可以通过控制气压来调节悬架硬度，提高行驶舒适性。
目前，许多SUV和越野车型都已经采用了空气悬架技术。
4.电子控制悬架技术电子控制悬架技术是指通过芯片和传感器实现对悬架系统进行控制的技术。
该技术可以通过电子控制单元实现对悬架系统的自动化控制，根据行车情况进行阻尼和硬度调节，同时还可以与车辆其他系统进行联动，实现更加智能的车辆控制。
该技术正在逐步应用于各类电动汽车和智能化出行应用中。
综上所述，随着汽车行业的不断发展，车辆悬架技术也在不断创新。
从传统的机械减震技术到主动式悬架、磁流变悬架、空气悬架和电子控制悬架技术，各种新技术的应用都取得了很好的效果。
