净化车间设计说明

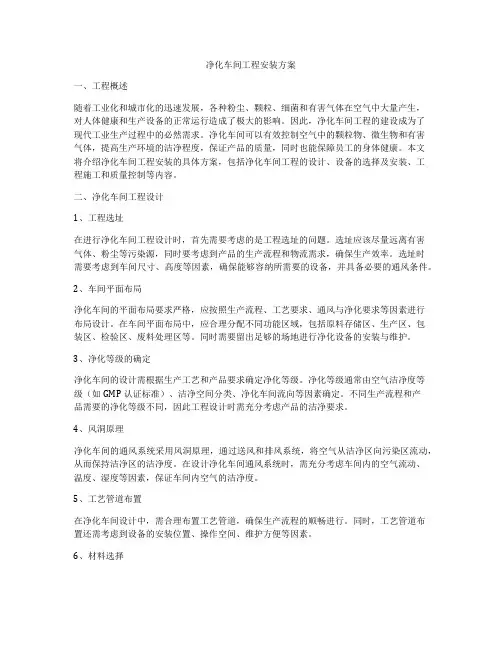

净化车间工程安装方案
净化车间工程安装方案一、工程概述随着工业化和城市化的迅速发展，各种粉尘、颗粒、细菌和有害气体在空气中大量产生，对人体健康和生产设备的正常运行造成了极大的影响。
因此，净化车间工程的建设成为了现代工业生产过程中的必然需求。
净化车间可以有效控制空气中的颗粒物、微生物和有害气体，提高生产环境的洁净程度，保证产品的质量，同时也能保障员工的身体健康。
本文将介绍净化车间工程安装的具体方案，包括净化车间工程的设计、设备的选择及安装、工程施工和质量控制等内容。
二、净化车间工程设计1、工程选址在进行净化车间工程设计时，首先需要考虑的是工程选址的问题。
选址应该尽量远离有害气体、粉尘等污染源，同时要考虑到产品的生产流程和物流需求，确保生产效率。
选址时需要考虑到车间尺寸、高度等因素，确保能够容纳所需要的设备，并具备必要的通风条件。
2、车间平面布局净化车间的平面布局要求严格，应按照生产流程、工艺要求、通风与净化要求等因素进行布局设计。
在车间平面布局中，应合理分配不同功能区域，包括原料存储区、生产区、包装区、检验区、废料处理区等。
同时需要留出足够的场地进行净化设备的安装与维护。
3、净化等级的确定净化车间的设计需根据生产工艺和产品要求确定净化等级。
净化等级通常由空气洁净度等级（如GMP认证标准）、洁净空间分类、净化车间流向等因素确定。
不同生产流程和产品需要的净化等级不同，因此工程设计时需充分考虑产品的洁净要求。
4、风洞原理净化车间的通风系统采用风洞原理，通过送风和排风系统，将空气从洁净区向污染区流动，从而保持洁净区的洁净度。
在设计净化车间通风系统时，需充分考虑车间内的空气流动、温度、湿度等因素，保证车间内空气的洁净度。
5、工艺管道布置在净化车间设计中，需合理布置工艺管道，确保生产流程的顺畅进行。
同时，工艺管道布置还需考虑到设备的安装位置、操作空间、维护方便等因素。
6、材料选择在净化车间设计中，需选择符合GMP认证标准的无菌材料，确保车间内的环境卫生和产品质量。
净化车间净化工程设计方案
净化车间净化工程设计方案一、项目背景随着科技的发展和工业生产的精细化，越来越多的行业对生产环境的要求越来越高，尤其是对空气洁净度的要求。
为了满足生产工艺的要求，提高产品质量和可靠性，降低产品污染风险，公司计划建设一座净化车间。
本文将为您详细介绍净化车间净化工程的设计方案。
二、设计目标1. 确保车间内空气质量满足生产工艺要求，达到一定的洁净度标准。
2. 建立合理的空气循环和净化系统，保证空气流通，降低污染物的积累。
3. 设计合理的车间布局，满足生产工艺流程和操作便利性。
4. 提高车间内部的操作环境，保障员工健康。
三、设计原则1. 根据生产工艺的要求，确定车间的洁净度等级和空气循环方式。
2. 合理规划车间布局，实现生产流程的优化。
3. 选择高效、稳定的净化设备，确保空气质量。
4. 考虑节能、环保和可持续发展。
四、设计内容1. 空气净化系统设计：包括预过滤器、高效过滤器、空气净化器、排风系统等设备的选型和安装，确保车间内空气质量达到要求。
2. 车间布局设计：根据生产工艺流程，合理规划车间布局，包括洁净区和非洁净区的划分，以及设备、材料、人员的配置。
3. 地面净化系统设计：选择特殊地面材料和密封胶水，使地面平整、无缝隙，防止灰尘、细菌等污染物进入车间内。
4. 周边环境控制设计：通过围栏、门禁、通风口等措施，控制车间周边环境的干扰和污染，确保车间内的洁净度。
5. 清洁管理系统设计：制定严格的清洁标准和流程，对车间内设备、工具、人员进行定期清洁和消毒，保持车间内的卫生和洁净度。
五、设计流程1. 调研和分析：了解生产工艺要求，分析车间内部的污染源和污染途径。
2. 确定洁净度等级和空气循环方式：根据生产工艺要求，确定车间的洁净度等级和空气循环方式。
3. 设备选型和布局：选择合适的净化设备，根据设备性能和要求进行车间布局。
4. 设计空气净化系统：包括预过滤器、高效过滤器、空气净化器、排风系统等设备的设计和安装。
5. 设计车间布局：根据生产工艺流程，合理规划车间布局，包括洁净区和非洁净区的划分，以及设备、材料、人员的配置。
GMP净化车间设计要求

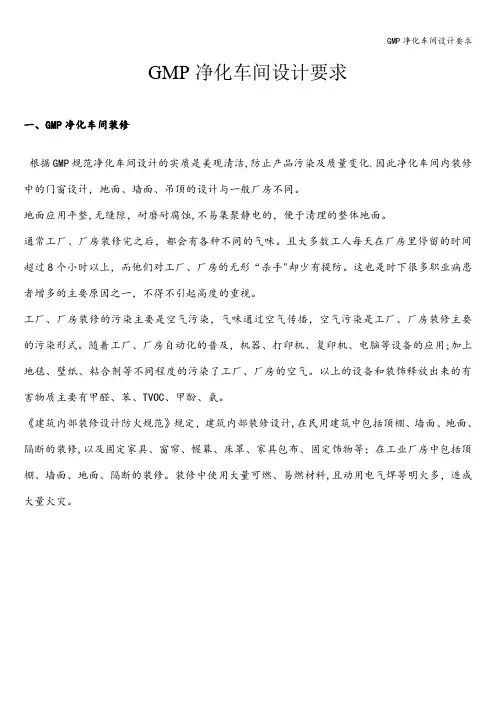

GMP净化车间设计要求一、GMP净化车间装修根据GMP规范净化车间设计的实质是美观清洁,防止产品污染及质量变化.因此净化车间内装修中的门窗设计，地面、墙面、吊顶的设计与一般厂房不同。
地面应用平整,无缝隙，耐磨耐腐蚀,不易集聚静电的，便于清理的整体地面。
通常工厂、厂房装修完之后，都会有各种不同的气味。
且大多数工人每天在厂房里停留的时间超过8个小时以上，而他们对工厂、厂房的无形“杀手"却少有提防。
这也是时下很多职业病患者增多的主要原因之一，不得不引起高度的重视。
工厂、厂房装修的污染主要是空气污染，气味通过空气传播，空气污染是工厂、厂房装修主要的污染形式。
随着工厂、厂房自动化的普及，机器、打印机、复印机、电脑等设备的应用;加上地毯、壁纸、粘合剂等不同程度的污染了工厂、厂房的空气。
以上的设备和装饰释放出来的有害物质主要有甲醛、苯、TVOC、甲酚、氨。
《建筑内部装修设计防火规范》规定，建筑内部装修设计,在民用建筑中包括顶棚、墙面、地面、隔断的装修,以及固定家具、窗帘、幄幕、床罩、家具包布、固定饰物等；在工业厂房中包括顶棚、墙面、地面、隔断的装修。
装修中使用大量可燃、易燃材料,且动用电气焊等明火多，造成大量火灾。
二、GMP净化车间给水排水1、一般规定：1> 净化车间内的给水排水干管，应敷设在技术夹层、技术竖井、地沟管槽内或地下埋设。
洁净室内应少敷设管道。
引入洁净室的支管宜明敷，但对空气洁净度等级要求高的洁净室可暗敷。
2> 净化车间内的管道外表面，如可能结露，应采取防结露措施。
3〉管道穿过洁净室顶棚、墙壁和楼板处应设套管。
管道与套管之间应采取可＊的密封措施。
4> 管道不宜穿过防火墙.如必须穿过时，穿墙管及其套管应为非燃烧体管材。
2、给水1〉净化车间内的给水系统设计,应根据生产、生活和消防等各项用水对水质、水温、水压和水量的要求,分别设置直流、循环或重复利用的给水系统。
高纯水系统应设置循环管道。
净化车间设计实例及施工方案
净化车间设计实例及施工方案车间是一个生产活动场所，而净化车间是指在生产活动中需要保持一定的洁净度和环境条件的车间。
净化车间的设计和施工方案是确保车间能够达到所需洁净度和环境条件的重要因素。
以下是一个净化车间设计实例及施工方案。
设计实例：公司生产电子产品，需要建设一个洁净度较高的净化车间。
根据产品的特点和生产工艺的要求，确定了以下设计要求：1.空气洁净度要求达到GMP标准的100级。
2.车间温度控制在20℃-23℃。
3.车间湿度控制在50%-70%。
4.车间噪音控制在65分贝以下。
5.车间面积为1000平方米。
基于以上要求，进行了以下设计方案：1.空气净化系统：采用高效过滤器和风淋室的组合，确保车间空气洁净度达到GMP标准的100级。
同时，设置恒压送风系统，保证车间内外气流不交叉污染。
2.温湿度控制系统：采用空调设备、加湿设备和除湿设备实现温湿度的控制。
通过在车间内设置良好的隔热层和防水层，保持车间内外温湿度的稳定。
3.声音控制系统：使用隔音材料和隔音设备，控制车间内噪音产生和传播。
同时，在车间内设置噪音检测设备，及时发现和处理超标噪音。
4.车间布局：根据生产工艺流程，合理布置生产设备和工作区域，确保生产操作的流线化和效率。
同时，设置洁净通道和污染源隔离措施，保证洁净车间的洁净度。
5.材料选择：选择符合洁净车间要求的材料，如抗菌、耐酸碱、易清洁等特性的地板、墙面和天花板材料。
同时，采用无尘拼装方式，减少材料安装过程中的粉尘污染。
施工方案：1.施工准备：对车间区域进行清洁和消毒处理，确保施工区域干净。
准备所需工具和材料，包括施工机械、工具和洁净材料。
2.施工地基和基础设施：根据设计要求进行车间地基的加固和地面处理，确保地基稳定和地面平整。
3.建设空气净化系统：按设计要求布置高效过滤器和风淋室，安装风机和恒压送风系统。
4.安装温湿度控制系统：根据设计要求安装空调设备、加湿设备和除湿设备。
进行电气和管道连接，并调试系统。
车间净化通风工程方案
车间净化通风工程方案一、项目概述随着工业生产的不断发展，工厂车间的环境净化和通风工程越来越受到重视。
良好的空气质量和通风系统是确保生产员工健康和安全的重要保障。
因此，本方案旨在对车间净化通风工程进行规划和设计，以满足生产车间的空气净化和通风需求，提高生产效率和员工工作环境。
二、项目目标1. 提高车间内空气质量，降低粉尘和有害气体的浓度，保障员工健康；2. 保证生产设备的正常运行，减少因灰尘沉积而引起的设备故障；3. 提高生产车间的环境舒适度，提升员工的工作积极性和生产效率。
三、方案设计1. 车间净化系统设计采用分区净化的方式，对车间进行划分，根据不同区域的空气质量要求，采取不同的净化设施。
主要包括过滤器、空气消毒器、静电除尘器等设备，以保证空气净化的效果。
2. 车间通风系统设计采用局部通风和总体通风相结合的方式设计通风系统。
局部通风主要在有害气体和粉尘较为集中的区域安装通风装置，保证有害气体和粉尘迅速排出；总体通风则通过天窗、排风扇等设施，进行整体空气对流，保持车间内的空气新鲜。
3. 风道设计对通风系统的风道进行合理布局和设计，确保通风系统的顺畅运行。
风道采用耐腐蚀、无异味的材料制作，保证通风系统的卫生和安全。
四、设备选型1. 过滤器：选用高效过滤器，过滤效率高，易更换和清洁。
2. 空气消毒器：选择具有杀菌、除臭功能的空气消毒器，保证车间内空气的清洁。
3. 静电除尘器：选用稳定性好、效率高的静电除尘器，对车间内粉尘和细颗粒物进行有效除尘。
五、安装施工在车间净化通风工程的安装施工过程中，严格按照相关标准和规范进行，确保安全可靠。
安装人员需经过专业培训和持证上岗，确保施工过程中不产生安全隐患。
六、运行维护完成车间净化通风工程后，进行系统调试和运行检测，确保系统的稳定运行。
并且建立定期维护保养制度，对设备进行定期检查和清洁，保证通风系统的长期有效运行。
七、技术支持和服务在车间净化通风工程运行维护期间，提供技术支持和售后服务，确保车间的空气质量和通风系统的正常运行。
净化车间制作方案
净化车间制作方案
引言
随着工业化和城市化进程的加速，污染问题成为了一个日益严重
的问题，特别是在对一些精密仪器、电子产品制造而言，微小的灰尘
已经足以影响产品的整个生产过程，因此，净化车间变得越来越重要，本文将探讨如何制作一套高效的净化车间。
步骤
1. 目标设置
在制作净化车间前，需要先明确车间的用途和目标。
例如，需要
达到多高的净化等级、选择何种过滤器和排放标准等，以此为基础，
制定合理的制作方案。
2. 空间规划
根据车间的用途和目标，选择合适的空间规划，包括车间的长、宽、高和布局，保障良好的通风系统和室内温湿度。
3. 设备采购
根据车间的用途和目标，购置合适的净化设备，如空气过滤器、
彩钢板、细菌过滤器、低温冷却器、冷却水塔等。
4. 装修
选择合适的装修材料和工人，进行车间内部的装修工作，如安装平行压差风机、过滤器、空调系统、温湿度记录仪。
5. 建立标准操作指南
制定符合国家和地区法规和规范的操作指南，以确保净化车间的生产环境符合相关标准和法规。
6. 质量控制
建立质量控制体系，对车间的各项环节进行全面的监督和检查，确保净化车间的生产效率和产品质量。
结论
净化车间制作是一个复杂的工程，需要综合考虑空间规划、装修等各个方面，制定合理的制作方案，建立严格的质量监控体系，以确保净化车间的生产效率、有效性和质量符合相关标准和法规。
无尘净化车间之设计说明
无尘净化车间之设计说明随着科学技术的日新月异，新技术、新工艺、新产品的不断涌现，对生产环境有洁净要求的建筑工程越来越多，无尘净化车间能够将室内之温度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内，并将一定空间范围内之空气中的微粒子、有害空气、细菌等之污染物排除。
目前，洁净技术已广泛应用于电子、制药、医疗卫生、生物工程、实验室、食品、化妆品和仪器仪表、航空航天等多种产业。
那么无尘净化车间设计有哪些特点和特性，在设计过程中应该注意什么，需要满足什么样的要求呢？请看以下说明：一、无尘净化车间设计的三大要素1、机型和容量的选择无尘净化车间中空调容量的选择非常重要，小了效果不好，大了则造成投资浪费，专业的空调设计师将早对场地进行勘察后，充分考虑空间的特点，配置出最佳空调容量，选定适合的机型。
2、空调安装位置的选择:无尘净化车间中，空调安装的位置非常关键，位置的安装，很可能会影响实际的使用效果，其中一项就是要注意，回风口不能设置在太阳直射的地方。
3、空调风口与装潢的配合空调的设计需要与内装潢结合考虑。
在确定空调送回风方式及吊顶造型，保证空调效果。
二、无尘净化车间设计特性无尘净化车间设计时有哪些特性1、清洗：在制药和生物工学工业，无尘室的墙壁需要有容易被清洗和擦拭，直到防止滤过性病毒或细菌的污染之特性。
2、成本：能更快的被建造起来，产品也就能更快达到这市场。
许多公司的口号是较便宜和较好的。
然而“钱”将成为一个很重要的考虑因素。
3、适应性：一些厂商认为适应性可节省一笔金钱，而适应性意指系统可任意移动或改变而不会招致极大的损失。
4、耐久性：无尘室要有符合环境、无尘室内部的清洗溶液及振动、设备、空气过滤系统的耐久材料。
而耐久性，同时也依赖无尘室等级来建造。
5、维护性：对无尘净化车间而言，较严格要求的部分为地板、天花板，以及墙壁的部分。
至于维修的问题，对材料的选择是否容易清洁性及维修性都应有其优先级。
洁净室工程设计及施工说明
洁净室工程设计及施工说明一、工程概况：该制剂楼层高5.2米，净化级别为一万级，洁净区全部采用50mm彩钢吊顶及彩钢板轻质隔断，隔断区吊顶距地坪2.6米，地坪采用环氧树脂。
该制剂楼包括气闸室（1）, 气闸室（2）, 称量配料，原料存放，粉碎筛分，湿法制粒间，调浆（1）, 调浆（2）, 中间站（1）, 总混整粒间, 压片间（1）, 压片间（2）,模具,前室, 中间站（2）,检验,工具存放，机械室，包衣, 胶囊填充抛光,凉片, 空胶囊存放,内包材存放，片剂瓶装, 铝塑包装, 颗粒袋装, 容器具清洗, 容器具存放,洁具,机械室，缓冲，男更衣,女更衣, 洁净走道。
车间内人数共24人,上班时间为8点---17点,群集系数为。
二、设计范围：本设计包括洁净区装修、照明配电及空调系统。
三、设计依据：1. 《洁净厂房设计规范》GB 50073-20132.《洁净室施工及验收规范》GB 50591-20103.《采暖通风与空气调节设计规范》GB 50019━20034《通风与空调工程施工质量验收规范》GB50243-2002.5.《工程设计安装手册》6. 《医药工业洁净厂房设计规范》GB 50457-20087.《制冷设备安装工程施工与验收规范》8.甲方的设计要求。
四、空调设计参数：五、空调系统：本工程采用中央空调系统，冷热源集中由空气源冷热能机组：60ST-420AS3主机供给，通过保温管道将冷冻水或热水供至空调末端设备（组合式空气处理机组：MDM1313），再将空气处理后送到各房间。
各空调末端设置有电动阀，可根据使用要求进行温湿度调节。
1.空调机房与洁净室设于同层，主机选用60ST-420AS3螺杆式冷水机组1台。
冷冻水泵选用广州白云管道水泵厂管道泵：BYG-65-125（I）共2台，一用一备。
热水循环水泵选用广州白云管道水泵厂管道泵：BYG-50-100（I）共2台，一用一备。
2.冷冻水泵统一采用异程式。
在冷冻水系统的最高处设自动排气阀，最低处设泄水阀，水泵进口设置Y型过滤器，出口设置止回阀，主机冷冻水进出口设置温度计和压力表，出口设置水流开关。
