快速熔断器与普通熔断器
熔断器原理分析与种类介绍 赫森
赫森电气赫森电气（无锡）有限公司坐落于享誉“太湖明珠”之城-无锡，由加拿大赫森电能研究所参与投资，专注于超快速半导体设备保护与光伏熔断器的研发制造、销售和服务的专业厂家。
熔断器原理分析与种类介绍熔断器（fuse ）是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。
熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。
熔断器的工作原理是利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。
熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。
赫森电气赫森电气（无锡）有限公司坐落于享誉“太湖明珠”之城-无锡，由加拿大赫森电能研究所参与投资，专注于超快速半导体设备保护与光伏熔断器的研发制造、销售和服务的专业厂家。
熔断器的常见种类有以下几种。
插入式熔断器：它常用于380V 及以下电压等级的线路末端，作为配电支线或电气设备的短路保护用。
螺旋式熔断器：熔体上的上端盖有一熔断指示器，一旦熔体熔断，指示器马上弹出，可透过瓷帽上的玻璃孔观察到，它常用于机床电气控制设备中。
螺旋式熔断器分断电流较大，可用于电压等级500V 及其以下、电流等级200A 以下的电路中，作短路保护。
赫森电气封闭式熔断器：封闭式熔断器分有填料熔断器和无填料熔断器两种。
有填料熔断器一般用方形瓷管，内装石英砂及熔体，分断能力强，用于电压等级500V以下、电流等级1KA以下的电路中。
无填料密闭式熔断器将熔体装入密闭式圆筒中，分断能力稍小，用于500V以下，600A以下电力网或配电设备中。
快速熔断器：快速熔断器主要用于半导体整流元件或整流装置的短路保护。
由于半导体元件的过载能力很低。
只能在极短时间内承受较大的过载电流，因此要求短路保护具有快速熔断的能力。
快速熔断器的结构和有填料封闭式熔断器基本相同，但熔体材料和形状不同，它是以银片冲制的有V形深槽的变截面熔体。
熔断器工作原理-用途和结构-技术参数-工作的物理过程
熔断器工作原理-用途和结构-技术参数-工作的物理过程————————————————————————————————作者：————————————————————————————————日期：熔断器工作原理/用途和结构/技术参数/工作的物理过程1、熔断器（fuse-link）的用途和结构熔断器是当电流超过规定值一定时间后，以它本身产生的热量使熔体熔化而分断电器的保护电器，它是集感应、比较与执行于一体的最简单且性能优异的保护电器，在低压配电线路中作短路和过载保护用。
由于熔断器对过载反应不灵敏，所以不宜用于过载保护，主要用于短路保护。
熔断器主要由熔体和安装熔体的熔管和熔座组成。
其中熔体是主要部分，既是感受元件又是执行元件。
熔体可以做成丝状、片状、带状、笼状，材料有两类：低熔点材料，如铅、锌、锡及铅锡合金；另一类为高熔点材料，如银、铜、铝等。
熔管的材料为陶瓷、绝缘钢纸或玻璃纤维。
2、熔断器的主要工作原理和主要技术参数：熔断器是一种结构简单、使用方便、价格低廉的保护电器。
它主要有熔体和安装熔体的导电零件组成，此外还有绝缘座和绝缘管组成。
使用时，熔体被保护电路串联，当电路为正常负载电流时，熔体温度较低。
如果电路发生短路故障时，电路电流增大，熔体发热。
当熔体温度升高到熔点时，自行熔断，分断故障电路，达到保护线路的目的。
3、熔断器工作的物理过程：1）.熔体升温当电路中出现短路电流时，使熔体温度升高到熔化温度，但熔体仍然处于固体状态，并没有开始熔化。
此时，电流越大，温度上升越快。
2）.熔体熔化熔体继续吸收热量，其中部分金属开始从固体状态转变为液体状态。
由于熔体熔化需要吸收一部分热，因此，这个阶段内，熔体温度始终保持在熔点。
3）.电弧产生熔化了的金属继续被加热直至汽化，即出现金属蒸汽。
此时，由于瞬间小的绝缘间隙的出现，电流突然中断，此时的电路电压会立即击穿此间隙，产生电弧，从而使电路又一次接通，形成第二次加热阶段。

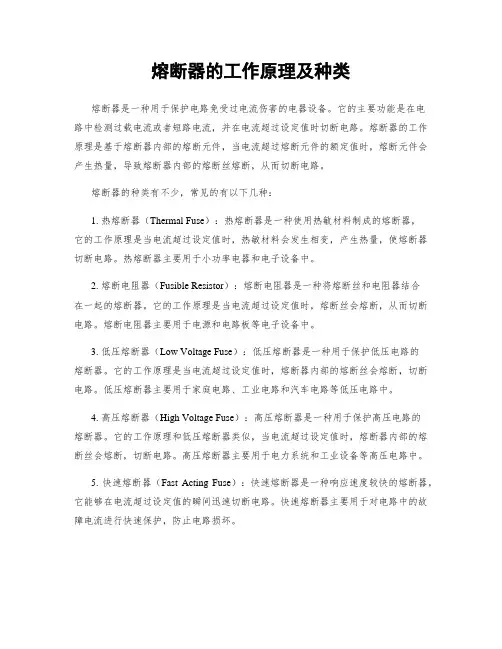

熔断器的工作原理及种类
熔断器的工作原理及种类熔断器是一种用于保护电路免受过电流伤害的电器设备。
它的主要功能是在电路中检测过载电流或者短路电流，并在电流超过设定值时切断电路。
熔断器的工作原理是基于熔断器内部的熔断元件，当电流超过熔断元件的额定值时，熔断元件会产生热量，导致熔断器内部的熔断丝熔断，从而切断电路。
熔断器的种类有不少，常见的有以下几种：1. 热熔断器（Thermal Fuse）：热熔断器是一种使用热敏材料制成的熔断器，它的工作原理是当电流超过设定值时，热敏材料会发生相变，产生热量，使熔断器切断电路。
热熔断器主要用于小功率电器和电子设备中。
2. 熔断电阻器（Fusible Resistor）：熔断电阻器是一种将熔断丝和电阻器结合在一起的熔断器。
它的工作原理是当电流超过设定值时，熔断丝会熔断，从而切断电路。
熔断电阻器主要用于电源和电路板等电子设备中。
3. 低压熔断器（Low Voltage Fuse）：低压熔断器是一种用于保护低压电路的熔断器。
它的工作原理是当电流超过设定值时，熔断器内部的熔断丝会熔断，切断电路。
低压熔断器主要用于家庭电路、工业电路和汽车电路等低压电路中。
4. 高压熔断器（High Voltage Fuse）：高压熔断器是一种用于保护高压电路的熔断器。
它的工作原理和低压熔断器类似，当电流超过设定值时，熔断器内部的熔断丝会熔断，切断电路。
高压熔断器主要用于电力系统和工业设备等高压电路中。
5. 快速熔断器（Fast Acting Fuse）：快速熔断器是一种响应速度较快的熔断器，它能够在电流超过设定值的瞬间迅速切断电路。
快速熔断器主要用于对电路中的故障电流进行快速保护，防止电路损坏。
6. 慢熔断器（Slow Blow Fuse）：慢熔断器是一种响应速度较慢的熔断器，它能够在电流超过设定值一段时间后才切断电路。
慢熔断器主要用于对电路中的瞬态过电流进行保护，防止误切断。
总结起来，熔断器是一种用于保护电路免受过电流伤害的电器设备。
熔断器的工作原理及种类
熔断器的工作原理及种类熔断器是一种用于保护电路的重要电器元件，它能够在电路中检测到过流或短路时迅速切断电流，起到保护电路和电器设备的作用。
本文将详细介绍熔断器的工作原理以及常见的几种熔断器类型。
一、熔断器的工作原理熔断器的工作原理基于热效应和电磁效应。
当电路中出现过流或短路时，熔断器会迅速切断电流，防止电流过大损坏电器设备。
以下是熔断器的工作原理：1. 热效应：熔断器内部有一个金属丝或铜箔片，称为熔丝。
当电流通过熔丝时，由于电阻产生的热量会使熔丝升温。
当电流超过熔丝的额定电流时，熔丝会瞬间熔断，切断电路。
2. 电磁效应：熔断器内部还有一个电磁触发器。
当电路中出现短路时，电流会迅速增大，产生一个强磁场。
电磁触发器会感应到这个磁场，并迅速切断电路。
二、熔断器的种类根据不同的应用场景和保护要求，熔断器有多种不同的类型。
下面介绍几种常见的熔断器类型：1. 管型熔断器：管型熔断器通常用于低电压电路的保护，例如家用电路、电子设备等。
它们采用玻璃管或陶瓷管封装，内部装有熔丝。
当电流超过额定值时，熔丝会熔断切断电路。
2. 背板熔断器：背板熔断器常用于高电压电路的保护，例如工业设备、电力系统等。
它们采用背板式结构，内部装有多个熔丝。
当电流超过额定值时，熔丝会熔断切断电路。
3. 多级熔断器：多级熔断器通常用于对电路的多个部分进行独立保护。
它们采用多个熔丝组成，每个熔丝都独立保护一个电路部分。
当其中一个电路部分出现过流或短路时，只会切断该部分的电路，不会影响其他部分。
4. 快速熔断器：快速熔断器用于对电子设备等敏感设备进行保护。
它们具有快速响应的特点，能够在电流超过额定值的瞬间迅速切断电路，防止设备受到损坏。
5. 恒流熔断器：恒流熔断器通常用于对电路中的恒定电流进行保护。
它们能够根据电路中的电流变化自动调节熔丝的工作状态，保持电路中的恒定电流。
总结：熔断器是一种重要的电器元件，能够保护电路和电器设备免受过流和短路的损害。

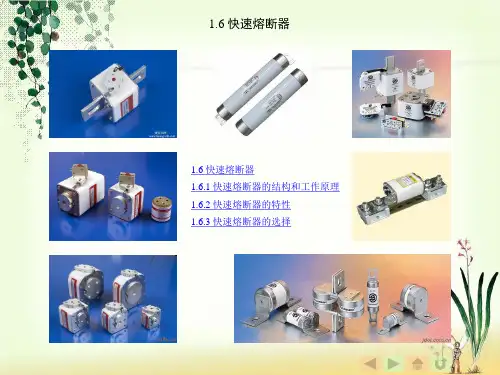

1.6--快速熔断器
断器的熔体可做成薄片，且具有圆孔狭颈结构。发生短路故障时，狭颈处电流密度大，故狭颈处首先熔 断，并被石英砂分隔成许多小段。这样，由于熔体熔断而形成的电弧就被石英砂分隔成许多小段，电弧 电流较小，分布的空间小，易被消弧剂吸收。又由于石英砂是绝缘的，电弧熄灭后立即形成一个绝缘体 ，将电路分断。
3. 电流的流通能力 快速熔断器的额定电流是以有效值表示的，一般正常通过电流为标称额定电流的30%～70%。快速
升不应影响其相邻器件的工作。实验证明，快速熔断器的温升低于80℃时可以长期运行，温升100℃时 制造工艺稳定的产品仍能长期运行，温升120℃是电流通过能力的临界点，若温升达到140℃时，快速熔 断器不能长期运行。
目前，化工行业一般采用水冷母排和风冷方式来降低快速熔断器的温升。水冷母排尤其对低电压规 格的快速熔断器如400～600V效果更佳。快速熔断器端子与水冷母排连接端温差一般在1.0～2.0℃。许多 大功率快速熔断器是按水冷条件设计的，所以，用户在使用前应向制造厂垂询。风冷也是一种减少温升 的有效方法，根据风速通过能力曲线来确定风速对快速熔断器温升的影响，风速约5m/s时一般可以提高 25%的通流能力，风速若再增加将不会有明显的作用。
快速熔断器基本知识
快速熔断器基本知识随着电子技术的迅猛发展，半导体元器件已开始被广泛应用于电气控制和电力拖动装置中。
然而，由于各种半导体元器件的过载能力很差，通常只能在极短的时间内承受过载电流，时间稍长就会将其烧坏。
因此，一般熔断器已不能满足要求，应采用动作迅速的快速熔断器进行保护，快速熔断器又称为半导体器件保护熔断器。
①快速熔断器的结构目前，常用的快速熔断器主要有RS系列有填料快速熔断器、RLS系列螺旋式快速熔断器和NGT系列半导体器件保护用熔断器三大类。
a．RS系列有填料快速熔断器常用RS系列有填料快速熔断器主要有RS和RS3两个系列产品。
其中，RS0系列产品主要用于硅整流元器件及其成套装置的短路保护，RS3系列产品主要用作晶闸管及其成套装置的短路保护。
快速熔断器的结构与RTO系列有填料封闭管式熔断器的结构基本一致，只是熔体的材料和形状有所不同。
RS3系列快速熔断器它主要由瓷熔管、石英砂填料、熔体和接线端子组成。
其中，熔管一般用高频陶瓷制成，熔管内填充石英砂填料；熔体一般由性能优于铜的纯银片制成，银片上开有v形深槽，使熔片的狭窄部分特别细，因此，过载时极易熔断。
另外，熔体沿轴向还设有多个断口以适应熄弧的需要。
还有，为缩小安装空间和保证接触良好，快速熔断器的接线端子一般做成表面镀银的汇流排式。
以上结构使熔断器达到快速熔断的要求。
b．RLS系列螺旋式快速熔断器RLS系列快速熔断器是RL系列螺旋式熔断器的派生产品，除熔体材料(采用变截面银片)和结构不同外，其基本结构和外形没有多大区别。
目前，常用的有R151和R152两个系列产品，它们适用于小容量的硅整流器件和晶闸管的短路或过载保护。
c．NGT系列半导体器件保护用熔断器NGT系列熔断器是我国引进德国AGE公司制造技术生产的一种高分断能力快速熔断器，其结构也是有填料封闭管式。
该系列熔断器具有功率损耗小、性能稳定、分断能力高等铖点，广泛应用于半导体器件保护。
②常用快速熔断器的技术数据常用快速熔断器主要有RS系列、RLS系列和TGT系列产品。
低压电器基础—熔断器(电气控制课件)
（对比断路器 ）
预期故障电流 有效值35KA
690 V
弧前曲线
电弧曲线
选择性
熔断器是一种最简单有效的保护电器。在使用时，熔断器串联在所保护的 电路中，作为电路及用电设备的短路和严重过载保护，主要用做短路保护。
熔断器主要由熔体（俗称保险丝）和安装熔体的熔管（或熔座）两部分组 成。熔体由易熔金属材料（铅铜）及合金制成，通常作成丝状或片状。熔管是装 熔体的外壳，由陶瓷、绝缘钢纸或玻璃纤维制成，在熔体熔断时兼有灭弧作用。
gTr 变压器保护
gB 矿山 gR/gB 电力电子 am 开关设备保护 gL/gG 电缆和馈线保护
gR/gB 电力电子 gL/gG 电缆和馈线保护 am 开关设备保护
弧前 时间
电弧 时间
切断电流峰值 是故障电流流过熔体，熔 断过程中，电流的峰值。
预期故障电流 峰值80.5KA 实际故障电流 12KA
2、RLl系列螺旋式熔断器
结构 用途
RLl系列螺旋式熔 断器广泛应用于控 制箱、配电屏、机 床设备及振动较大 的场合，在交流额 定电压500V、额定 电流200A及以下的 电路中，作为短路 保护器件。
3、RT0系列有填料封闭管式熔断器
结构型号
RT0-200
RT0系列有填料封闭 管式熔断器
a)熔体 b)熔管 c）熔断器 d）绝缘操 作手柄
用途
RT0系列有填料封闭管式熔断器是一种大分断能力 的熔断器，广泛用于短路电流较大的电力输配电系统 中，作为电缆、导线和电气设备的短路保护及导线、 电缆的过载保护。
4、快速熔断器
快结速构熔断器又叫半导体器件保护用熔断器。
主要用途：
用于硅元件变流装置内部的短路保护。由于硅元件的 过载能力差，因此要求短路保护元件应具有快速动作的特 征。快速熔断器能满足这种要求，且结构简单，使用方便， 动作灵敏可靠，因而得到了广泛应用。
熔断器的工作原理及种类
熔断器的工作原理及种类熔断器是一种用于保护电路免受过电流伤害的电器元件。
它的工作原理是通过控制电流流过熔丝，当电流超过熔丝的额定电流时，熔丝会熔断，切断电路，从而保护电路和设备不受过电流的伤害。
熔断器的种类有不少，下面我们来介绍几种常见的熔断器类型：1. 熔丝式熔断器：这是最常见的一种熔断器类型。
它由一个或者多个金属熔丝组成，当电流超过熔丝的额定电流时，熔丝会熔断，切断电路。
这种熔断器通常用于低电压和小电流的应用。
2. 热式熔断器：这种熔断器使用了热敏电阻元件，当电流超过额定电流时，热敏电阻会发热，导致熔断器切断电路。
热式熔断器通常用于高电流和高电压的应用。
3. 液体熔断器：这种熔断器使用了液体作为熔断元件，当电流超过额定电流时，液体味蒸发形成气体，使熔断器切断电路。
液体熔断器通常用于高电流和高电压的应用，具有较高的熔断能力。
4. 气体熔断器：这种熔断器使用了压缩气体作为熔断元件，当电流超过额定电流时，气体味发生电弧放电，使熔断器切断电路。
气体熔断器通常用于高电流和高电压的应用，具有较高的熔断能力。
5. 电子熔断器：这种熔断器使用了电子元件，如晶体管或者开关，来控制电路的开关状态。
当电流超过额定电流时，电子元件会切断电路。
电子熔断器通常用于精密电子设备和自动化系统中。
除了以上几种常见的熔断器类型，还有一些特殊用途的熔断器，如快速熔断器、慢熔断器、空气熔断器等，它们根据具体的应用需求和熔断能力的要求而设计。
总结起来，熔断器是一种用于保护电路免受过电流伤害的电器元件，它的工作原理是通过控制电流流过熔丝或者其他熔断元件，当电流超过额定电流时，熔断元件会熔断，切断电路。
常见的熔断器类型包括熔丝式熔断器、热式熔断器、液体熔断器、气体熔断器和电子熔断器。
根据具体的应用需求和熔断能力的要求，可以选择适合的熔断器类型来保护电路和设备的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整流和逆变：
将交流电通过整流器变成直流电叫整流，将直流电通过逆变器变成交流电叫逆变。
可控硅、MOSFET、IGBT、GTO有什么区别与联系
可控硅、GTO是电流触发，其中可控硅触发导通后要等到电流过0时才关断；GTO称之为可关断可控硅，可以在有电流时关断。
MOSFET和IGBT是电压控制器件，类似于场效应管，可通过栅极电压控制其导通和关断，开关速度高于GTO，由于MOSFET的耐压水平不能再继续提高，后推出场效应管与双极型管结合的器件IGBT。
它们共同的作用就是可以用较小的电流（或电压）去控制较大的电流，同时都具有单向导电性，均可作为整流和逆变元件使用，但相比之下，可控硅的应用范围相对狭窄，但因为这些器件中，可控硅是最廉价的，工艺成熟，可做成高压、大电流，所以在整流、大功率的同步逆变、调功等装置中还是有较大优势。
IGBT与GTO、MOSFET器件相比在开关速度、耐压、驱动功率上有更优异的特性，所以被广泛应用在变频器、有源滤波和补偿、逆变等领域。
变频器电源输入端加快速熔断器
变频器是要将交流整流成直流的~我们平时设计的整流电路都必须在可控硅进线侧加熔断器~即变频器内部有熔断器。
若变频器内部整流电路前没有保护硅器件的快速熔断器，变频器与电源之间应配置符合要求的熔断器和隔离开关，一般都是按电机额定电流的1.5～2.5倍来选择熔断器。
变频器电源输入端加快速熔断器用来对过电流作快速保护,避免负载短路等烧坏变频器本身
注意：理论上，可控硅不耐大电流冲击（超负荷时温升很快），采用快速熔断器可以有效保护，但实际上快速熔断器的响应时间还不能符合可控硅的要求，设计时要考虑工作电流的富余量以及散热系统的富余量。
快速熔断器和普通熔断器的区别
从结构上来说，普通熔断体的熔丝是具有一定几何形状的金属丝构成；而快速熔断器的熔丝除了具有一定形状的金属丝外，还会在上面点上某种材质的焊点，其目的为了使熔丝在过载情况下迅速断开~
从功能上来说，普通熔断体在适当的过载情况下会有一定的允通时间，实际电流超过额定电流值越大熔断时间就越短，相反超过额定熔断电流越小，熔断时间就越长；而快速熔断器就突出“快”，也就是楼上说的灵敏度高，当电路电流一过载，熔丝在焊点的作用下，迅速发热，迅速断开熔丝，好的快速熔断体其效率相当高。
快速熔断器是用来保护半导体设备
普通熔断器是用来保护电线电缆
保险丝也被称为熔断器：IEC127标准将它定义为“熔断体（fuse-link)”。
它是一种安装在电路中，保证电路安全运行的电器元件。
保险丝的作用是：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。
若电路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。
熔断器是一种简单而有效的保护电器。
在电路中主要起短路保护作用。
主要由熔体和安装熔体的绝缘管(绝缘座)组成。
使用时，熔体串接于被保护的电路中，当电路发生短路故障时，熔体被瞬时熔断而分断电路，起到保护作用。
常用的熔断器：插入式熔断器、螺旋式熔断器、封闭式熔断器、自复熔断器。
