精品PCB设计软件allegro不规则带通孔焊盘的制作
Allegro元件封装(焊盘)制作方法总结
Allegro元件封装(焊盘)制作方法总结ARM+Linux底层驱动2009-02-27 21:00 阅读77 评论0字号：大中小/html/PCBjishu/2008/0805/3289.html在Allegro系统中，建立一个零件（Symbol）之前，必须先建立零件的管脚（Pin）。
元件封装大体上分两种，表贴和直插。
针对不同的封装，需要制作不同的Padstack。
Allegro中Padstack主要包括以下部分。
1、PAD即元件的物理焊盘pad有三种：1.Regular Pad，规则焊盘（正片中）。
可以是：Circle 圆型、Square 方型、Oblong 拉长圆型、Rectangle 矩型、Octagon 八边型、Shape形状（可以是任意形状）。
2.Thermal relief 热风焊盘（正负片中都可能存在）。
可以是：Null（没有）、Circle 圆型、Square 方型、Oblong 拉长圆型、Rectangle 矩型、Octagon 八边型、flash形状（可以是任意形状）。
3.Anti pad 抗电边距（负片中使用），用于防止管脚与其他的网络相连。
可以是：Null（没有）、Circle 圆型、Square 方型、Oblong 拉长圆型、Rectangle 矩型、Octagon 八边型、Shape形状（可以是任意形状）。
2、SOLDERMASK：阻焊层，使铜箔裸露而可以镀涂。
3、PASTEMASK：胶贴或钢网。
4、FILMMASK：预留层，用于添加用户需要添加的相应信息，根据需要使用。
表贴元件的封装焊盘，需要设置的层面及尺寸：Regular Pad：具体尺寸根据实际封装的大小进行相应调整后得到。
推荐使用《IPC-SM-78 2A Surface Mount Design and Land Pattern Standard》中推荐的尺寸进行尺寸设计。
同时推荐使用IPC-7351A LP Viewer。
allegro16.6制作不规则通孔焊盘
首先说一下allegro16.6制作圆形通孔焊盘的步骤，1，制作通孔焊盘，首先要建flash pad，即通俗讲的花焊盘，打开PCB Editor进入主界面后，设置参数设置完可以看到主界面如下然后我们添加一个开口尺寸1.0mm，内径1.5mm，外径2.0mm的flash焊盘开口尺寸就是实际的钻孔直径，或者比钻孔直径略小生成的焊盘如图中所示生成以下文件2, 制作焊盘，打开图标进行设置钻孔尺寸钻孔符号点开下拉菜单，选择刚才创建好flash 焊盘设置好每一层的尺寸，TOP层和BOT层信息一样，内层调用flash 焊盘Soldermask层略大0.1mm生成以下文件这样就创建好一个普通的直径1.0圆形焊盘但是有时候我们会需要做一些不规则的通孔焊盘，这个就比较麻烦了。
因为不规则的焊盘不能直接在pad designer里面选择现有的形状，那么我们就必须先画一个symbol.1，首先打开PCB Editor，创建一个新的symbol shape按照上述步骤设置好参数，利用组合画出你想要的图形，如下图画一个4mmx2mm的椭圆我们根据pad尺寸计算出各个点的坐标先画一个3mmx2mm的长方形，然后左右各画一个直径2mm的圆形然后Merge Shape这样就得到一个symbol shape2、一般soldermask会比pad外径大0.1mm，我们可以根据pad大小来计算soldermask的尺寸，然后算出各个点的坐标，也可以利用Z-Copy功能将刚才生成的symbol扩大0.1mm，具体操作如下将symbol导出Sub-Drawing（一定要保证导出的文件原点与symbol原点一致）生成然后创建一个新board导入刚才生成的Sub-Drawing文件，用坐标放置在原点位置利用Z-Copy 将symbol Expand 0.1mm如此这样得到一个4.1mmx2.1mm的椭圆形，将原来的删除掉，然后按照刚才的方式导出sub-drawing，再创建一个新的symbol shape，将其导入，生成一个新的symbol shape，3，运行PAD Designer，设置参数的时候，打开下来菜单选择需要的symbol shape其他层的信息按照相同的方式生成并调用，不规则的通孔用到的比较少，但是制作起来很麻烦，具体设置的参数根据应用的场景不一样可能会有所变动，有待商榷。
Allegro通孔类元件焊盘与封装制作
手工制作通孔类元件封装目录1 元件焊盘制作 (1)1.1Flash（热风焊盘）焊盘的制作 (1)1.2通孔焊盘的制作 (4)1.3主要选项解释 (4)1.4制作步骤 (7)2 元件焊盘制作 (8)2.1 打开PCB Editor (8)2.2 新建封装符号 (8)2.3 设置制作封装的图纸尺寸、字体设置 (9)2.4 设置栅格点大小 (9)2.5 加载已制作好的焊盘 (9)2.6 Assembly_Top（装配层） (10)2.7 Silkscreen_TOP（丝印层） (10)2.8 Place_Bound_Top（安放区域） (10)2.9 Router Keepout(元件禁止布线区域)，可不设定 (10)2.10 RefDes（参考编号） (10)2.11 Assembly_Top 设置 (11)2.12 Silkscreen_Top 设置 (11)2.13 Component Value(元件值) (11)2.14 保存 (11)1元件焊盘制作1.1Flash（热风焊盘）焊盘的制作1.1.1正片、负片概念正片：底片看到什么，就是什么，是真实存在的；缺点是如果移动元件或者过孔，铜箔需要重新铺铜或连线，否则就会开路或短路，如果包含大量铜箔又用2*4D格式出底片是数据量会很大；DRC比较完整。
负片：底片看到什么，就没有什么，你看到的，恰恰是需要腐蚀掉的铜皮；优点是移动元件或者过孔不需重新铺铜，自动更新铺铜，DRC不是很完整（Anti-Pad隔断的内层没有DRC 报错）。
内电层出负片，要做FLASH；如果内电层出正片，就不用做FLASH。
1.1.2新建FLASH文件打开Allegro PCB editorFile>NewDrawing Name: 给Flash焊盘命名命名规则：F150_180_070F：FLASH焊盘；150：内径尺寸；180：外径尺寸；070：开口宽度；Drawing Type选择Flash Symobl1.1.3设置图纸大小Setup>Design Parameter Editor>Design，Command parameters中Size选择Other，Accuracy（单位精度）填4；将Extents中：Left X、Lower Y（绝对坐标，中心原点，都设置为图纸大小的一半，这样就保证原点在图纸正中间位置）进行设置，尺寸Width（600mil）、Height（600mil）改小点，这样可以让封装保存时，不占太多存储空间。
Allegro 插件 非标准 通孔元件的建立
插件 非标准 通孔元件的建立 Allegro文档记录：Date 日期Revisio n Version 修订 版本Sec No. 修改 章节Change Description修改描述Author 作者2015.1.28 1.00 无第一次发布 XuMingFu说明：1. 如果有更好的建议，请下载完成后自行更改，并更新 文档记录，2. 文中引用了网上其他作者的经验，说明，版权归网上作者所有，3. 文中采用的经验值，比如PAD 大小等，没有严格的计算公式，参考，如果是规则元件，使用Mentor Graphics LP Software 的LP Wizard 来自动生成，而且生成元件封装的中心点就是元件的中心点，易于PCBA 导出坐标使用。
贴片元件一般都是规则元件，所以用LP Wizard 非常方便。
1. 通孔必须需要Flash ，首先打开Allegro PCB ，选择新建 Flash ，（Shape symbol 是在创建SolderMast_Bottom 需要用到)根据钻孔的大小，创建FLASH 的大小，菜单：Add--->Flash ，通常都取默认四个圆弧。
内外圆的尺寸计算：详细的创建规则：2.打开Pad designer，通孔类需要先配置第一页，然后再配置第2页：如果SolderMask_Bottom 需要做其他形状，比如下面这种方便焊接的椭圆形：就需要如下设置，这个Shape是在Allegro PCB中创建的，Shape的创建方法请百度搜索。
3.创建Symbol选择symbol，当然，如果已经有类似的Symbol，而新的只是调整的话，就打开已经有的Symbol，然后另存为新的，再修改就省事些新建后，然后放置PIN，就是刚才用PAD Designer建立的通孔PAD，放置完后，再创建Package_Geometry-->Assembly_Top, 这里建议多用x，ix坐标输入，可以准确画外形图。
Allegro PCB固定孔、螺丝孔的制作流程
Allegro PCB固定孔、螺丝孔的制作流程:PCB差不多都有加固定孔,有的是塑胶柱有的是打螺丝.很多初学allegro的人对如何做这个孔很是迷茫,因为教材上基本都没很清楚的提到这个东西，也有很多人说就是做个通孔焊盘就行了，是的，我通常也是这样做，但下面我是介绍正规的流程和做法：1.填孔参数用Pad Designer来做，如下图,我们来做一个直径为2mm的圆形固定孔.如果你要做所谓椭圆形或方形,流程是一样的。
如上图主要注意一下孔壁不电镀,选一下孔类型填一下孔径等就好了,很简单.2.填PAD参数如下图,Regular Pa d通常应该填比钻孔小的参数就可以了，小多少无所谓。
Thermal Relief这一项注意不要去调用flash哦，在这里它功能等同于Anti Pad，直接填个比钻孔足够大的参数以保证内电层的铜不会与螺丝有接触。
Anti Pad也是一样的道理，试想如果你调用flash,而Anti Pad你只填只比钻孔大0.1mm，那孔壁就会有内电层露铜的危险，露铜后螺丝打下去就非常容易将两层内电层短路。
如下图thermal Relief 和Anti Pad都填一样参数3mm这对2mm的钻孔来说已足够满足工艺要求使内电层的铜不露于孔壁内。
问：为什么Thermal Relief在这里不能调用flash呢？因为flash通常挖空的地方是有限的，换句话说它就是不完全挖空才叫flash，我们在allegro里看到的形状就是被挖空的地方，可想而知在负片里没有这个形状的地方都是有铜的。
所以在这里不能调用。
反过来，我们填个实心圆盘来代替这个flash那么就等于全部被挖空，所以说这里等同于Anti Pad.还是那句话，如果你确定你的公司PCB都不会用到负片铜，那么thermal Relief和Anti Pad都为Null即可。
如上图，我们通常还把soldermask填上去，为什么呢，因为是个空洞，上绿油也是白上，所以没必要让板厂在这里也上阻焊层（绿油），如果不填可不可以，可是可以，但这个我不能确定是否会给板厂带来什么不便。

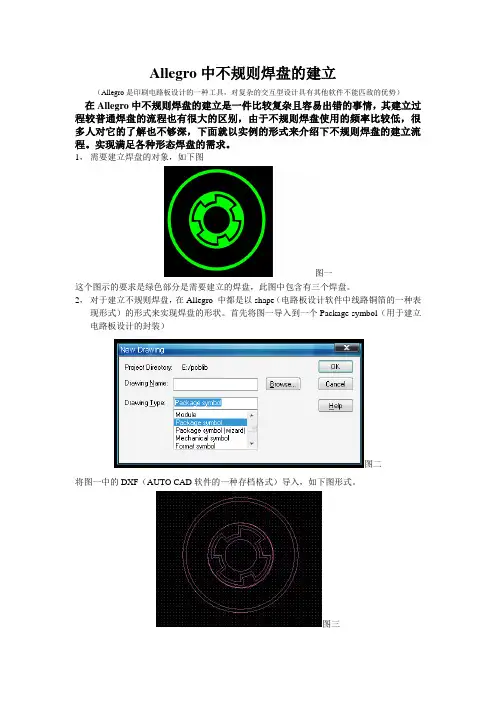

ALLEGRO中不规则焊盘的建立
Allegro中不规则焊盘的建立（Allegro是印刷电路板设计的一种工具，对复杂的交互型设计具有其他软件不能匹敌的优势）在Allegro中不规则焊盘的建立是一件比较复杂且容易出错的事情，其建立过程较普通焊盘的流程也有很大的区别，由于不规则焊盘使用的频率比较低，很多人对它的了解也不够深，下面就以实例的形式来介绍下不规则焊盘的建立流程。
实现满足各种形态焊盘的需求。
1，需要建立焊盘的对象，如下图图一这个图示的要求是绿色部分是需要建立的焊盘，此图中包含有三个焊盘。
2，对于建立不规则焊盘，在Allegro 中都是以shape（电路板设计软件中线路铜箔的一种表现形式）的形式来实现焊盘的形状。
首先将图一导入到一个Package symbol（用于建立电路板设计的封装）图二将图一中的DXF（AUTO CAD软件的一种存档格式）导入，如下图形式。
图三然后使用命令Compose shape（将线性形成封闭shape的命令）图四将各个图形变成shape。
图五3，由于导入PAD（电路板设计的封装焊盘）的shape必须是shape symbol，所以将做好的Package symbol做成Sub-drawing（在allegro软件中导出，导入文件的一种方式）的形式导入到shape symbol （说明：在shape symbol中不能直接导入DXF，所以只有先通过Package symbol建立shape）新建一个shape symbol（用于建立以shape的形式的电路板封装）图六将Sub-drawing导入到shape symbol中。
使焊盘的原点在（0，0）位置。
存三个文档，将各个文档删除不需要的2个shape，保留各自的一个shape，这样可以使三个焊盘的原点在同一个中心位置，分别如下图图七图八图九4，由于三个焊盘都是封闭的环形，在shape symbol中是不能存在做封闭的环形，所以就要将此环形打开，为了使在制作电路板的时候表现出来的依然是图示环形状，又使软件能识别出来，所以将环形开一个小口，此口的间距为0.01mil（mil为长度单位，1mm=40mil）。
allegro建立焊盘的方法和操作步骤
allegro 建立焊盘的方法和操作步骤
是不是还在对allegro 建立焊盘的一些方法和规则模糊不清，这里就对大
家进行详细的介绍，希望能帮助到大家。
详细说明下，allegro 软件中，制作通孔焊盘的方法步骤：
对pcb 设计来说，通孔类的元件，一般都加thermal pad，也就是要添加花孔，怎样来制作花孔，首先要创建一个flash symbol；
创建flash symbol 的方法步骤如下：
打开pcb editor 软件，file---new，选择flash symbol，打开创建界面，执行菜单add---flash，打开therm pad sy...对话框，对热风焊盘的内径、外径、开口的尺寸进行设置后，ok，完成flash symbol 的创建。
接下来，就利用创建的flash symbol 来创建通孔焊盘。
allegro166制作不规则通孔焊盘
首先说一下allegro16.6制作圆形通孔焊盘的步骤，1，制作通孔焊盘，首先要建flash pad，即通俗讲的花焊盘，打开PCB Editor进入主界面后，设置参数设置完可以看到主界面如下然后我们添加一个开口尺寸1.0mm，内径1.5mm，外径2.0mm的flash焊盘开口尺寸就是实际的钻孔直径，或者比钻孔直径略小生成的焊盘如图中所示生成以下文件2, 制作焊盘，打开图标进行设置钻孔尺寸钻孔符号点开下拉菜单，选择刚才创建好flash 焊盘设置好每一层的尺寸，TOP层和BOT层信息一样，内层调用flash 焊盘Soldermask层略大0.1mm生成以下文件这样就创建好一个普通的直径1.0圆形焊盘但是有时候我们会需要做一些不规则的通孔焊盘，这个就比较麻烦了。
因为不规则的焊盘不能直接在pad designer里面选择现有的形状，那么我们就必须先画一个symbol.1，首先打开PCB Editor，创建一个新的symbol shape按照上述步骤设置好参数，利用组合画出你想要的图形，如下图画一个4mmx2mm的椭圆我们根据pad尺寸计算出各个点的坐标先画一个3mmx2mm的长方形，然后左右各画一个直径2mm的圆形然后Merge Shape这样就得到一个symbol shape2、一般soldermask会比pad外径大0.1mm，我们可以根据pad大小来计算soldermask的尺寸，然后算出各个点的坐标，也可以利用Z-Copy功能将刚才生成的symbol扩大0.1mm，具体操作如下将symbol导出Sub-Drawing（一定要保证导出的文件原点与symbol原点一致）生成然后创建一个新board导入刚才生成的Sub-Drawing文件，用坐标放置在原点位置利用Z-Copy 将symbol Expand 0.1mm如此这样得到一个4.1mmx2.1mm的椭圆形，将原来的删除掉，然后按照刚才的方式导出sub-drawing，再创建一个新的symbol shape，将其导入，生成一个新的symbol shape，3，运行PAD Designer，设置参数的时候，打开下来菜单选择需要的symbol shape其他层的信息按照相同的方式生成并调用，不规则的通孔用到的比较少，但是制作起来很麻烦，具体设置的参数根据应用的场景不一样可能会有所变动，有待商榷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCB设计软件allegro不规则带通孔焊盘的制作
在PCB设计软件Allegro中不规则焊盘的建立是一件比较复杂且容易出错的事情，其建立过程较普通焊盘的流程也有很大的区别，由于不规则焊盘使用的频率比较低，很多人对它的了解也不够深。
这里以引脚为矩形的通孔焊盘制作为例。
TLK2711工程中曾使用到型号为HLMP-1700的发光二极管，其封装信息如下图
由图可以得其引脚物理尺寸为 0.46x0.38，由上几节的Word文档的讲述可知，这个焊盘的钻孔为矩形，尺寸为0.72x0.64(各自加大约0.26mm)。
所以其负热风焊盘内径为1.12x1.04，外径为1.52x1.44。
开口一般选取内径长或宽的1/3到1/2，这里取0.5
1、首先制作一个矩形的的负热风焊盘。
先看一下完成的效果图
像这种非圆形的负片，不能很方便的用Add->Flash(此命令只适合制作圆形负片)，只有自己一个部分一个部分的画，拼成上述图像。
打开PCB Editor
File->New 类型选择Flash Symbol。
名字命名为fxo1_52yo1_44xi1_12yi1_04w0_5.dra 设置：
Setup->Design Parameters 图纸尺寸选择4x4，起始坐标为（-2，-2），单位mm
Setup->Grids 栅格点显示，格点间距0.0254 偏移全部为0
设置完后如下图
然后Shape->filled Shape
命令栏输入 x 0.56 0.25回车后就会确定右上填充图形的第一个坐标继续输入以下命令：
ix 0.2
iy 0.47
ix -0.51
iy -0.2
ix 0.31
iy -0.27
最后右键-Done
此时会得到如下图形
同理，依次画出其余三块封闭图形，就组成了最开始看到的负片最后保存，此时一个矩形负片就做好了
制作焊盘
打开Pad Designer，Parameters的设置如下图
注意单位、精度
钻孔选择矩形，尺寸为0.72x0.64
Layers的设置如下图
上图中的Regular Pad选取为1.72x1.64
内层的Thermal Relief选取刚才制作的Flash
注意：Regular Pad >= DRILL_SIZE + 40MIL (钻孔为矩形或椭圆形时)（1mm）然后保存即可
Padrx1_72y1_64dx0_72y0_64.dra
至此一个带通孔的矩形焊盘基本制作完成。
