施工技术交底--004 门窗接地、均压环焊接
工程门窗施工技术交底(3篇)
第1篇一、工程概况本工程门窗施工内容包括铝合金门窗、钢质门窗、防火门、实腹钢门等。
门窗的安装质量直接影响到建筑物的整体美观和功能使用，因此，施工前必须进行详细的技术交底，确保施工质量和安全。
二、施工准备1. 材料准备：所用的门窗材料必须具备产品合格证、性能检测报告、进场验收单，复检材料需有复检报告。
材料进场后，需报总包、监理审定后使用。
2. 工具准备：准备门窗安装、切割、焊接、打磨等所需的工具，如切割机、电焊机、角磨机、水平尺、线坠、托线板等。
3. 人员准备：对施工人员进行技术培训，确保其掌握门窗安装的基本操作和注意事项。
4. 施工方案：制定门窗安装施工方案，明确施工流程、质量要求和操作规范。
三、施工工艺1. 施工准备：检查门窗洞口位置、标高、水平度，对有问题洞口进行整改。
2. 下料制作：根据门窗尺寸和设计要求，对门窗框、扇进行切割、打磨、喷（烤）漆等处理。
3. 门窗框安装：将门窗框安装在洞口内，调整水平、垂直度，使其符合设计要求。
4. 门窗扇安装：将门窗扇安装在框内，调整开启方向，确保门窗扇与框留缝符合规范要求。
5. 防火门安装：按照防火门安装规范，安装防火门框、扇，确保防火性能。
6. 门窗玻璃安装：选用防火特种玻璃，安装时应严密、无松动现象。
7. 成品保护：安装完成后，清除保护膜，进行补漆、打胶等工序，确保门窗表面整洁。
四、质量要求1. 门窗的品种、类型、规格尺寸、开启方向、安装位置及防腐、防锈处理符合设计要求。
2. 预埋件的数量、位置、埋设方式与框的连接方式，必须符合设计要求，安装必须牢固。
3. 门窗框扇的表面必须平整、光洁，无锤印、无翘曲、凹凸不平现象，板边的压边角钢顺直，与板面压面严密无缝隙，焊点均匀牢固。
4. 门窗玻璃应采用防火特种玻璃，其安装应严密、无松动现象。
5. 门、窗框安装要牢固，扇安装时与框留缝应符合规范要求。
6. 门窗留缝限值：铝合金门窗留缝限值为1.5mm，钢质门窗留缝限值为2mm。
【精品】均压环安装技术交底(DOC)
均压环安装技术交底(D O C)总承包施工单位XX建设建筑工程有限公司单位（子单位）工程名称XXX六期（9＃、5＃楼）、地下室（高层区）分部工程建筑电气安装工程交底部位9＃楼22层~屋顶层建筑圈梁内日期2015年5月21日交底内容2、通长铝合金窗与建筑物金属体制连接见以下示图（1）将角钢预埋件与柱内钢筋焊接牢固（当不允许焊接时，用卡夹器连接方案）；铝合金窗框则通过连接板、角钢过镀连接件、角钢预埋件与主钢筋连通，铝合金窗框通过连接板、角钢过渡连接件、角钢预埋件与主钢筋连通。
（2）本图角钢预埋件为安装铝合金窗所需，其尺寸、位置和件数由土建设计制造厂总承包施工单位XX建设建筑工程有限公司单位（子单位）工程名称XXX六期（9＃、5＃楼）、地下室（高层区）分部工程建筑电气安装工程交底部位9＃楼22层~屋顶层建筑圈梁内日期2015年5月21日交底内容决定，角钢过渡连接件和连接板由厂方供给。
（3）当柱体采用钢柱时，奖角钢过渡连接件直接焊于钢柱上。
总承包施工单位XX建设建筑工程有限公司单位（子单位）工程名称XXX六期（9＃、5＃楼）、地下室（高层区）分部工程建筑电气安装工程交底部位9＃楼22层~屋顶层建筑圈梁内日期2015年5月21日3、金属栏杆与建筑物金属体制连接见以下示图总承包施工单位XX建设建筑工程有限公司单位（子单位）工程名称XXX六期（9＃、5＃楼）、地下室（高层区）分部工程建筑电气安装工程交底部位9＃楼22层~屋顶层建筑圈梁内日期2015年5月21日4、圈梁转角处主筋的焊接及柱筋与圈梁主筋的焊接示意图总承包施工单位XX建设建筑工程有限公司单位（子单位）工程名称XXX六期（9＃、5＃楼）、地下室（高层区）分部工程建筑电气安装工程交底部位9＃楼22层~屋顶层建筑圈梁内日期2015年5月21日（四）操作要点1、圈梁内水平均压环使用的钢筋之间连接以及钢筋分别与防雷引下线、金属门、窗专业技术负责人：交底人：接受人：。
门窗工程施工技术交底

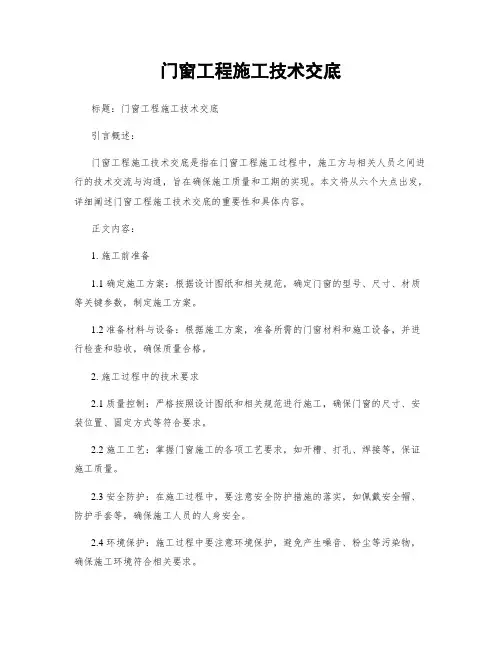

门窗工程施工技术交底标题：门窗工程施工技术交底引言概述：门窗工程施工技术交底是指在门窗工程施工过程中，施工方与相关人员之间进行的技术交流与沟通，旨在确保施工质量和工期的实现。
本文将从六个大点出发，详细阐述门窗工程施工技术交底的重要性和具体内容。
正文内容：1. 施工前准备1.1 确定施工方案：根据设计图纸和相关规范，确定门窗的型号、尺寸、材质等关键参数，制定施工方案。
1.2 准备材料与设备：根据施工方案，准备所需的门窗材料和施工设备，并进行检查和验收，确保质量合格。
2. 施工过程中的技术要求2.1 质量控制：严格按照设计图纸和相关规范进行施工，确保门窗的尺寸、安装位置、固定方式等符合要求。
2.2 施工工艺：掌握门窗施工的各项工艺要求，如开槽、打孔、焊接等，保证施工质量。
2.3 安全防护：在施工过程中，要注意安全防护措施的落实，如佩戴安全帽、防护手套等，确保施工人员的人身安全。
2.4 环境保护：施工过程中要注意环境保护，避免产生噪音、粉尘等污染物，确保施工环境符合相关要求。
3. 施工中的质量检验3.1 尺寸检查：在门窗安装完成后，进行尺寸检查，确保门窗的尺寸与设计要求一致。
3.2 水平检查：使用水平仪等工具进行水平检查，确保门窗的安装水平度符合要求。
3.3 固定检查：检查门窗的固定方式和固定件是否牢固可靠，确保门窗的稳定性和安全性。
3.4 开启检查：检查门窗的开启、关闭是否灵活顺畅，确保门窗的正常使用功能。
4. 施工后的验收与交底4.1 质量验收：对已安装完成的门窗进行质量验收，确保符合设计要求和相关规范。
4.2 安全交底：向业主或使用方详细介绍门窗的使用方法、注意事项和维护保养要求，确保使用方能够正确使用和保养门窗。
4.3 施工记录：做好施工记录，包括门窗的数量、型号、尺寸、施工日期等信息，方便后期维护和管理。
5. 施工中的常见问题及处理方法5.1 尺寸不符：如发现门窗尺寸与设计要求不符，应及时与设计方和业主协商解决，避免影响后续工程。
DQ004-接地装置安装技术交底
技术（安全）交底记录鲁DQ－0040 0 2工程名称******************** 施工单位******************公司分项工程名称防雷及接地安装交底日期**********交底内容：一、施工范围、依据：施工范围：******接地装置安装。
施工依据：*********电气施工蓝图、《建筑电气工程施工质量验收规范》（GB50303-2002）、《建筑电气工程施工质量标准》二、施工准备1、-40*4热镀锌扁钢，Φ12圆钢、防锈漆，电焊条。
2、电焊机，焊帽，钢锯，接地摇表，毛刷。
三、施工工艺接地装置安装本工程设计要求利用建筑物结构柱中钢筋作为引下体，利用结构地梁和桩基础内的钢筋网作为等电位联合接地体。
按照设计要求，联合接地体利用桩内钢筋做接地极,用柱内四根∅>16( 22)主筋焊接，搭接长度不小于6d,双面施焊，并在室外地坪上500mm预留100*100测试钢板，接地连接线利用-40*4热镀锌扁钢沿建筑物基础地坪焊接成网格作为接地装置，并与基础钢筋焊接连接牢固，各个防雷引下点柱桩的四根主钢筋与接地装置焊接连通，形成联合接地体。
建筑物内强、弱电局部等电位、配电间局部等电位、卫生间等电位、电梯机房局部等电位、电梯井道及强弱电井明敷接地干线等均从联合接地体接地装置单独引出。
1、利用桩或承台钢筋做接地体：根据设计要求，本工程利用结构地梁和桩基础内的钢筋网作联合接地体，对于没有桩基础的承台，采用二根柱子主筋与承台底层钢筋连接，并将该二跟主筋引上与柱内避雷引下线连接如图一。
对于有桩基础的承台，则选择二根主钢筋或-40*4热镀锌扁钢把桩内主筋与承台上下两层钢筋网连接好，并将该二跟主筋引上与柱内避雷引下线连接如图二。
为保证接地牢固通畅可靠，钢筋搭接长度大于6倍钢筋直径，双面施焊，对于搭接长度不够的，采用Φ12圆钢进行跨接，保证跨接钢筋搭接长度大于6倍钢筋直径，双面施焊。
图一图二2、水平接地装置安装：根据设计蓝图，在基础地坪以下采用-40X4热镀锌扁钢沿地平暗装，将柱内基础主钢筋连接起来，使整个工程形成一个整体接地体。
均压环、门窗接地及避雷网安装方案
均压环,门窗栏杆接地,及屋面避雷网安装方案1内容简介龙湖观山水4、5号楼10层以上（包括10层）均设置均压环，均压环隔层设置。
10层以上（包括10层）的所有外围四周的门窗、栏杆、空调百叶均应接地。
屋面设置避雷网，避雷网网格不大于10MX10M，建筑物外围四周女儿墙上敷设明装避雷带，其它地方设置暗装敷设。
2均压环的安装均压环安装采用建筑物外围四周梁内2根主筋焊接而成。
当梁内主筋≥φ16MM2时，采用2根主筋，当梁内主钢筋≥φ12时，采用4根主筋。
剪力墙处水平敷设的钢筋＜φ12 (一般为φ8)，增加2根φ16的钢筋焊接作为均压环。
作为均压环的钢筋与防雷引下线钢筋每根都有焊接连接。
搭接采用φ12的圆钢，搭接长度为均压环或引下线最大钢筋的6倍，焊接采用双面焊接，无夹渣，气孔，焊缝要饱满。
焊接完毕需要及时敲打焊渣。
3门窗、栏杆接地建筑物外围四周的门窗、栏杆均需接地，接地采用φ10的圆钢。
在均压环层的门窗、栏杆直接从均压环钢筋焊接φ10钢筋引出。
非均压环层则从就近的防雷引下线钢筋焊接φ10钢筋引出。
接地线与均压环和引下线的搭接长度大于10CM，焊接采用双面焊，无夹渣，气孔，焊缝要饱满。
接地线另一端焊接一颗φ6的螺丝。
与窗户和栏杆接地连接采用6平方的双色地线。
大于2米的窗户和栏杆需要两处接地。
4避雷网敷设屋面避雷网女儿墙采用φ10的热镀锌元钢明敷设作为避雷带。
避雷带距离女儿墙顶面10CM。
持卡子采用φ10的热镀锌元钢制作，长15CM。
在女儿墙顶面中间用墨线弹线，在女儿墙直线端两端各0.5米处，确定两端支持卡子的固定位置，再在测量两支持卡子之间的距离，按不大于1米的间距均分，确定其它支持卡子的安装位置。
用φ10的转头在女儿墙上转5CM深的孔，将粘上胶水的支持卡子插入到孔中。
支持卡子与作为避雷带的φ10圆钢对焊连接。
将屋面引下线的钢筋用2根φ12的镀锌圆钢焊接引出，暗敷设在女儿墙内，安装成倒八字型与避雷带钢筋焊接连接。
均压环及门窗接地

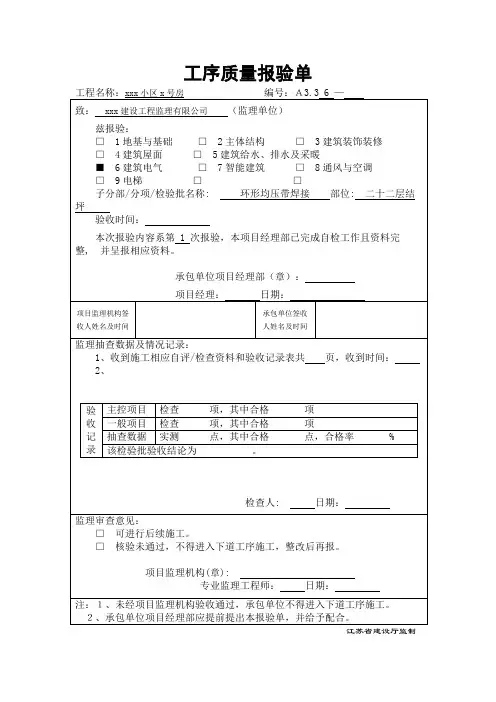

工序质量报验单工程名称：xxx小区x号房编号：Ａ3.3 6 —致：xxx建设工程监理有限公司（监理单位）兹报验：□ 1地基与基础□ 2主体结构□ 3建筑装饰装修□ 4建筑屋面□ 5建筑给水、排水及采暖■ 6建筑电气□ 7智能建筑□ 8通风与空调□ 9电梯□□子分部/分项/检验批名称: 环形均压带焊接部位: 二十二层结坪验收时间：本次报验内容系第 1 次报验，本项目经理部已完成自检工作且资料完整, 并呈报相应资料。
承包单位项目经理部（章）：项目经理：日期：项目监理机构签收人姓名及时间承包单位签收人姓名及时间监理抽查数据及情况记录：1、收到施工相应自评/检查资料和验收记录表共页，收到时间：2、验收记录主控项目检查项，其中合格项一般项目检查项，其中合格项抽查数据实测点，其中合格点，合格率 % 该检验批验收结论为。
检查人: 日期：监理审查意见：□可进行后续施工。
□核验未通过，不得进入下道工序施工，整改后再报。
项目监理机构(章):专业监理工程师：日期：注：１、未经项目监理机构验收通过，承包单位不得进入下道工序施工。
２、承包单位项目经理部应提前提出本报验单，并给予配合。
江苏省建设厅监制等电位工程隐蔽验收记录DQ.2.5工程名称xxx三期x#房建设单位xxx房地产开发有限公司施工单位xxx建设工程有限公司施工方式焊接监理单位xxx监理咨询有限公司施工图号（十四层均压环）类别利用基础的接地装置人工接地装置部门名称桩基地（圈）梁立柱接地体接地母线引上线材质钢筋钢筋规格∮16 ∮18单位根/米根数量2/880 2焊接倍数大于6d 大于6d埋设深度排列形式井字排列井字排列验收意见：专业监理工程师：（建设单位项目负责人）：年月日1. 材料有合格证，型号、规格符合设计要求。
2. 所有焊接处焊缝饱满，搭接长度符合施工验收规范要求；焊接处清理焊渣，无虚焊、夹渣。
3. 施工符合设计及施工验收规范要求。
质检员：技术负责人：年月日环形均压带焊接布置简图DQ2.6工程名称xxx三期11#房施工单位xxx建设工程有限公司简图及说明：简图附后：注：1、外框线表示圈梁钢筋相互贯通，且与引下线搭接可靠。
门窗工程施工技术交底
门窗工程施工技术交底一、任务背景门窗工程是建筑施工中非常重要的一部分，对于建筑的安全性、隔热性和美观性都有着重要的影响。
为了确保门窗工程施工质量，提高施工效率，本次施工技术交底旨在详细介绍门窗工程施工的相关技术要点和注意事项。
二、施工流程1. 准备工作（1）根据施工图纸和设计要求，确定门窗的型号、规格、材质等；（2）准备所需的施工材料和工具，包括门窗框架、玻璃、密封胶、螺丝等；（3）清理施工现场，确保施工区域整洁。
2. 安装门窗框架（1）根据门窗框架的尺寸和位置，在墙体上进行标线；（2）使用电钻和螺丝刀等工具，将门窗框架固定在墙体上；（3）使用水平仪和垂直仪进行调整，确保门窗框架水平和垂直。
3. 安装玻璃（1）根据门窗框架的设计要求，选择适合的玻璃规格和类型；（2）使用专业工具和胶水，将玻璃固定在门窗框架上；（3）使用密封胶对玻璃进行密封处理，确保门窗具有良好的隔热性和密封性。
4. 完善细节（1）安装门窗的开关、锁具等配件，确保门窗的正常使用功能；（2）检查门窗的开闭是否灵活，密封是否良好；（3）清理门窗表面，确保门窗的美观。
5. 安全防护（1）在施工现场设置警示标志，提醒他人注意安全；（2）施工过程中，严禁高空抛物和乱堆乱放；（3）使用安全带等安全防护设备，确保施工人员的安全。
三、施工注意事项1. 施工前要对施工现场进行仔细检查，确保施工区域平整、无障碍物，以免影响施工进度和质量。
2. 在施工过程中，要严格按照施工图纸和设计要求进行施工，尺寸、位置等要求要精确无误。
3. 门窗框架的固定要牢固可靠，使用螺丝时要控制力度，避免损坏门窗框架。
4. 玻璃的安装要小心谨慎，避免破损和划伤，使用胶水时要均匀涂抹，确保玻璃与门窗框架的紧密结合。
5. 施工过程中要注意安全，佩戴安全帽、手套等防护用具，避免发生意外伤害。
6. 施工结束后要进行验收，检查门窗的开闭是否灵活，密封是否良好，有无漏风、漏水等问题。
四、施工质量控制1. 施工过程中要进行质量检查，确保施工符合设计要求和施工标准。
门窗工程施工技术交底
门窗工程施工技术交底1. 引言本文档旨在详细介绍门窗工程施工技术及相关要求，以确保顺利进行施工，并达到预期的工程质量。
2. 施工流程2.1 准备工作- 在施工前，必须清理施工区域，确保没有障碍物。
- 检查门窗的尺寸，确认与设计图纸一致。
- 准备所需的工具和材料，包括但不限于螺丝刀、锤子、密封胶等。
2.2 安装门窗- 在开始安装门窗之前，必须确保墙体已经完工，并且门窗框架已经做好。
- 根据设计图纸要求，测量门窗尺寸和墙体开孔尺寸，确保门窗与墙体相匹配。
- 使用合适的安装工具将门窗安装到墙体开孔中，并固定好。
- 检查门窗的开合是否顺畅，以及密封是否良好。
2.3 密封处理- 使用密封胶进行门窗的密封处理，包括框架之间的缝隙和门窗与墙体之间的接缝。
- 确保密封胶均匀涂抹，并且没有漏缝。
- 等待密封胶完全干燥后，检查密封效果，确保门窗与墙体之间没有任何漏风或漏水的情况。
2.4 完工验收- 安装完成后，进行完工验收。
- 检查门窗的外观质量，确保没有明显的缺陷或损坏。
- 检查门窗的开合情况，确保顺畅可靠。
- 检查门窗的密封效果，确保没有漏风或漏水的情况。
- 如发现任何问题，立即进行修复或更换。
3. 安全注意事项- 在施工过程中，必须严格按照安全操作规范进行操作，确保工人的人身安全。
- 使用工具时，必须正确使用，避免意外伤害。
- 在进行高空作业时，必须使用安全防护设备，确保安全。
- 如果施工过程中遇到不确定的情况或问题，请立即停工，并向相关负责人报告。
以上是对门窗工程施工技术的简要介绍和要求，希望能帮助施工人员顺利进行施工，并保证工程质量。
如果有任何问题或需要进一步的指导，请及时与相关负责人联系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑安装工程
技术交底单表─4
施工单位：湖南六建机电安装有限责任公司填发日期：2008年10月28日
建设单位
广西同人置业有限公司
单位工程名称
同人西湖东郡1#楼
工程部位
1#楼44m以上各楼层
接受交底人
交
底
内
容
交底提要：
均压环及门窗接地焊接
交底内容：
1、在土建扎完梁筋后及时利用建筑四周梁圈内4根φ12以上主钢筋焊一圈焊接成均压环，如无梁筋跨接，采用φ12热镀圆钢搭接其搭接长度不小于80㎜，并且双面施焊。
3、伸缩缝采用40*4热镀扁钢连接，并刷沥青做防腐处理。
4、建筑四周各44.4m以上外墙上的金属栏杆、门窗等较大的金属物与防雷引下线相连。
5、在捣混凝土前做好检查验收工作，特别检查漏焊问题做好成品保护，做好补救工作。
6、44m以上楼层每隔一层焊一均压环，焊完后及时通知质安员、施技术员检查焊接质量。
交底人：
接受交底人
交
底
内
容
交底提要：
均压环及门窗接地焊接
交底内容：
1、在土建扎完梁筋后及时利用建筑四周梁圈内4根φ12以上主钢筋焊一圈焊接成均压环，如无梁筋跨接，采用φ12热镀圆钢搭接其搭接长度不小于80㎜，并且双面施焊。
2、均压环与14根防雷引下线四对角焊接，焊接处应饱满，并有足够的机械强度，不得有夹渣、咬肉、裂纹、漏焊或虚焊等缺陷，焊接处的焊渣及时清理。
2、均压环与14根防雷引下线四对角焊接，焊接处应饱满，并有足够的机械强度，不得有夹渣、咬肉、裂纹、漏焊或虚焊等缺陷，焊接处的焊渣及时清理。
3、伸缩缝采用40*4热镀扁钢连接，并刷沥青做防腐处理。
4、建筑四周各44.4m以上外墙上的金属栏杆、门窗等较大的金属物与防雷引下线相连。
5、在捣混凝土前做好检查验收工作，特别检查漏焊问题做好成品保护，做好补救工作。
6、44m以上楼层每隔一层焊一均压环，焊完后及时通知质安员、施技术员检查焊接质量。
交底人：
Z096330广西工程质量监督总站统一印制
6、44m以上楼层每隔一层焊一均压环，焊完后及时通知质安员、施技术员检查焊接质量。
交底人：
Z096330广西工程质量监督总站统一印制
建筑安装工程
技术交底单表─4
施工单位：湖南六建机电安装有限责任公司填发日期：2008年10月8日
建设单位
广西同人置业有限公司
单位工程名称
同人西湖东郡3#楼
工程部位
3#楼44m以上各楼层
建筑安装工程
技术交底单表─4
施工单位：湖南六建机电安装有限责任公司填发日期：2008年08月5日
建设单位
广西同人置业有限公司
单位工程名称
同人西湖东郡2#楼
工程部位
2#楼44m以上各楼层
接受交底人
交
底
内
容
交底提要：
均压环及门窗接地焊接交底源自容：1、在土建扎完梁筋后及时利用建筑四周梁圈内4根φ12以上主钢筋焊一圈焊接成均压环，如无梁筋跨接，采用φ12热镀圆钢搭接其搭接长度不小于80㎜，并且双面施焊。
2、均压环与14根防雷引下线四对角焊接，焊接处应饱满，并有足够的机械强度，不得有夹渣、咬肉、裂纹、漏焊或虚焊等缺陷，焊接处的焊渣及时清理。
3、伸缩缝采用40*4热镀扁钢连接，并刷沥青做防腐处理。
4、建筑四周各44.4m以上外墙上的金属栏杆、门窗等较大的金属物与防雷引下线相连。
5、在捣混凝土前做好检查验收工作，特别检查漏焊问题做好成品保护，做好补救工作。
