一种可留置于输尿管内的扩张球囊[实用新型专利]

专利名称：一种可留置于输尿管内的扩张球囊专利类型：实用新型专利
发明人：姜昊文,徐晨阳,程长,陈希南,胡云
申请号：CN202122089711.9
申请日：20210831
公开号：CN215608683U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型属于医疗设备技术领域，涉及一种可留置于输尿管内的扩张球囊，由球囊、软管、输液用夹闭器和三通接头组成，其中：球囊的一端连接软管的一端，软管的另一端连接三通接头的一个接口，软管靠近三通接头处套有夹闭器，所述夹闭器用于将软管挤压关闭，阻止气体或液体流通；三通接头的另两个接口，分别用于连接测压装置和注射器。

本发明在输尿管镜手术治疗输尿管狭窄后，可持续维持输尿管扩张状态，防止狭窄环回缩，在同类发明中属于首创；本发明留置球囊通过软管引出体外，方便操作；球囊侧面流出道可起到引流尿液的作用，防止术后肾积水的发生。

申请人：复旦大学附属华山医院
地址：200031 上海市静安区乌鲁木齐中路12号
国籍：CN
代理机构：上海元一成知识产权代理事务所(普通合伙)
代理人：吴桂琴
更多信息请下载全文后查看。

一种托架[实用新型专利]

专利名称：一种托架
专利类型：实用新型专利
发明人：王冉,李斌,王天龙
申请号：CN202122559055.4申请日：20211022
公开号：CN216456332U
公开日：
20220510
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种托架，其至少包括伸缩体、固定支架和定位导轨，伸缩体，用于向外延伸形成放置输液三通的平台；固定支架，同于支撑伸缩体；定位导轨，用于调整伸缩体的角度，固定支架的一端与伸缩体卡合连接，另一端与定位导轨上的定位孔连接，使得伸缩体能够在固定支架的支撑下，通过切换定位孔调整伸缩体的角度。

申请人：首都医科大学宣武医院,北京市老年病医疗研究中心
地址：100053 北京市西城区长椿街45号
国籍：CN
更多信息请下载全文后查看。

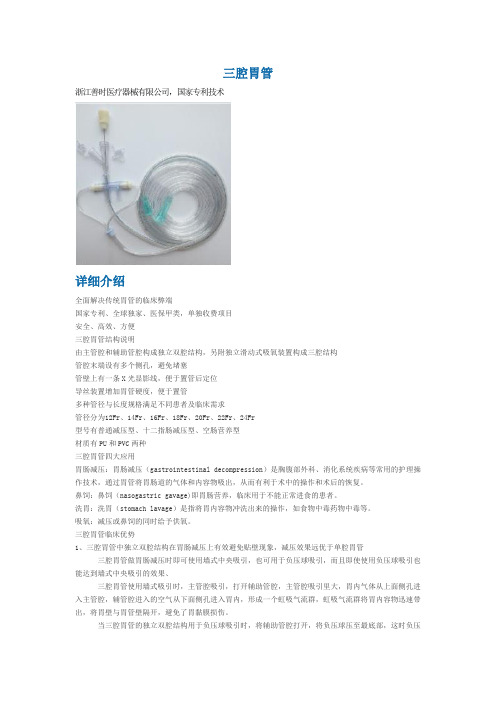

三腔胃管介绍(精)

三腔胃管浙江善时医疗器械有限公司，国家专利技术详细介绍全面解决传统胃管的临床弊端国家专利、全球独家、医保甲类，单独收费项目安全、高效、方便三腔胃管结构说明由主管腔和辅助管腔构成独立双腔结构，另附独立滑动式吸氧装置构成三腔结构管腔末端设有多个侧孔，避免堵塞管壁上有一条X光显影线，便于置管后定位导丝装置增加胃管硬度，便于置管多种管径与长度规格满足不同患者及临床需求管径分为12Fr、14Fr、16Fr、18Fr、20Fr、22Fr、24Fr型号有普通减压型、十二指肠减压型、空肠营养型材质有PU和PVC两种三腔胃管四大应用胃肠减压：胃肠减压（gastrointestinal decompression）是胸腹部外科、消化系统疾病等常用的护理操作技术，通过胃管将胃肠道的气体和内容物吸出，从而有利于术中的操作和术后的恢复。

鼻饲：鼻饲（nasogastric gavage)即胃肠营养，临床用于不能正常进食的患者。

洗胃：洗胃（stomach lavage）是指将胃内容物冲洗出来的操作，如食物中毒药物中毒等。

吸氧：减压或鼻饲的同时给予供氧。

三腔胃管临床优势1、三腔胃管中独立双腔结构在胃肠减压上有效避免贴壁现象，减压效果远优于单腔胃管三腔胃管做胃肠减压时即可使用墙式中央吸引，也可用于负压球吸引，而且即使使用负压球吸引也能达到墙式中央吸引的效果、三腔胃管使用墙式吸引时，主管腔吸引，打开辅助管腔，主管腔吸引里大，胃内气体从上面侧孔进入主管腔，辅管腔进入的空气从下面侧孔进入胃内，形成一个虹吸气流群，虹吸气流群将胃内容物迅速带出，将胃壁与胃管壁隔开，避免了胃黏膜损伤。

当三腔胃管的独立双腔结构用于负压球吸引时，将辅助管腔打开，将负压球压至最底部，这时负压最大，胃内物就会快速较彻底的被吸引出，重复挤压负压球几次，胃内容物残留少，更换负压球，最后将辅助管腔关闭，就可达到一个墙式吸引的效果。

2、三腔胃管中的独立双腔结构不易发生堵塞，堵塞后易解决侧孔：三腔胃管适用于墙式吸引，可有效避免胃黏膜的吸附，使侧孔不易堵塞，如果侧孔发生堵塞，可用辅助管腔进行冲洗。

一种改良式小动物血管支架套管[实用新型专利]

专利名称：一种改良式小动物血管支架套管
专利类型：实用新型专利
发明人：陈知水,王瑨,魏来,陈栋,杨博,张波,代辰,赵圆圆申请号：CN202122177402.7
申请日：20210909
公开号：CN215839740U
公开日：
20220218
专利内容由知识产权出版社提供
摘要：本实用新型属于血管支架技术领域，公开了一种改良式小动物血管支架套管，鞘管本体为一体化成型结构，鞘管本体中间开设有环形线槽；鞘管本体外壁开设有多道粗糙的棱面，鞘管本体两端边缘为55‑60°斜角，鞘管本体两端端口边缘为钝圆结构。

本实用新型由供肝的肝下下腔静脉将套管推置肝上下腔后固定，此法简化了缝合操作，减少了大/小鼠肝移植的无肝期时间，增加了小鼠肝移植后供血，提高了模型成功率；本实用新型通过线槽可防止固定线滑脱，造成套管脱落，通过棱面可增加置管的摩擦力。

本实用新型通过斜角结构可以利于套管插入操作；鞘管端口边缘钝圆，可减少置管后血管内膜损伤。

申请人：华中科技大学同济医学院附属同济医院
地址：430000 湖北省武汉市解放大道1095号
国籍：CN
代理机构：北京金智普华知识产权代理有限公司
代理人：张晓博
更多信息请下载全文后查看。

医用支架式支撑球囊[实用新型专利]

专利名称：医用支架式支撑球囊专利类型：实用新型专利
发明人：孙波,王海东
申请号：CN200920129806.5申请日：20090203
公开号：CN201356588Y
公开日：
20091209
专利内容由知识产权出版社提供
摘要：本实用新型公开一种医用支架式支撑球囊。

所述医用支架式支撑球囊包括：柔性腔体，所述腔体中心设有操作通道；设置于所述腔体上的封闭管道，所述封闭管道至少在所述腔体上沿操作通道圆周方向和轴向分别延伸一段距离，并且至少包括一气体或液体注入口，在所述封闭管道通过所述注入口注入气体或液体后，在所述操作通道圆周方向和轴向产生扩张力，使所述腔体张开形成所述操作通道。

本实用新型可以在为手术而建立的人体内操作通道中方便进入该通道从而对体内组织进行有效支撑，同时有效避免损伤体内组织以及避免产生不舒适感。

申请人：孙波
地址：518000 广东省深圳市福田区笋岗西路3002号第二人民医院产科
国籍：CN
代理机构：深圳市博锐专利事务所
代理人：张明
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920564498.2
(22)申请日 2019.04.23
(73)专利权人上海市嘉定区中心医院
地址 201800 上海市嘉定区城北路1号
(72)发明人郁利萍　徐琴　
(74)专利代理机构北京东和长优知识产权代理
事务所(普通合伙) 11564
代理人周捷　吴强
(51)Int.Cl.
A61B 17/12(2006.01)
(54)实用新型名称临床用三腔二囊管便捷式固定支架(57)摘要本实用新型公开了一种临床用三腔二囊管便携式固定支架，包括支架主体、紧固组件、牵引轮组，所述牵引轮组上具有牵引绳；所述紧固组件为分体式结构，其包括对称设置的两个紧固件，两个所述紧固件能够固定于床尾栏杆的任意位置、并能过改变两个紧固件之间的间距；所述支架主体的下端形成有与所述紧固组件配合的装配板，所述支架主体通过所述装配板装配于所述紧固件上、并置于两个所述紧固件之间。

本实用新型的固定支架采用分体式结构形成结构简单、拆装便捷支架，其通过紧固组件与病床固定，稳定性较好；支架主体与紧固组件以插接的方式装配，方便维护、更换和移动，极大地方便医护人员工作，
具有很好的实用性。

权利要求书1页说明书5页附图3页CN 210044071 U 2020.02.11
C N 210044071
U
权　利　要　求　书1/1页CN 210044071 U
1.临床用三腔二囊管便捷式固定支架，该固定支架装配于病床的床尾处，其特征在于，该固定支架包括：
支架主体(1)；
将所述支架主体(1)装配于床尾的紧固组件(2)；
所述支架主体(1)上形成有牵引轮组，所述牵引轮组上具有牵引绳(105)；
所述牵引绳(105)一端与三腔二囊管连接，所述牵引绳(105)另一端配设有配重件(106)；
所述紧固组件(2)为分体式结构，其包括对称设置的两个紧固件，两个所述紧固件能够固定于床尾栏杆的任意位置、并能过改变两个紧固件之间的间距；
所述支架主体(1)的下端形成有与所述紧固组件(2)配合的装配板(101)，所述支架主体(1)通过所述装配板(101)装配于所述紧固件上、并置于两个所述紧固件之间。

2.根据权利要求1所述的临床用三腔二囊管便捷式固定支架，其特征在于，所述紧固件包括与床尾栏杆配合的夹爪(201)、以及形成于所述夹爪(201)上端的插接体(202)；
两个所述插接体(202)相对一侧开设有第一插槽(203)；
所述支架主体(1)的装配板(101)下部部分插接于所述第一插槽(203)内地与所述插接体(202)装配固定。

3.根据权利要求2所述的临床用三腔二囊管便捷式固定支架，其特征在于，所述支架主体(1)包括所述装配板(101)、以及形成于所述装配板(101)中部并向上延伸的立柱(102)；
所述牵引轮组包括第一牵引轮(103)和第二牵引轮(104)；
所述立柱(102)的上端通过转轴安装有所述第一牵引轮(103)；
所述立柱(102)的内侧通过连杆安装有第二牵引轮(104)；
且所述第二牵引轮(104)通过所述连杆沿水平方向向内侧延伸；
所述牵引绳(105)依次经过所述第一牵引轮(103)和第二牵引轮(104)。

4.根据权利要求3所述的临床用三腔二囊管便捷式固定支架，其特征在于，所述第一插槽(203)的底部开设有长度小于第一插槽(203)的第二插槽(204)，所述装配板(101)的下端面的两侧对称向下突出地形成有插块(107)，所述装配板(101)的插块(107)能够插接于所述第二插槽(204)内地对所述装配板(101)限位。

5.根据权利要求1所述的临床用三腔二囊管便捷式固定支架，其特征在于，所述配重件(106)为重量为100～800g的药瓶。

6.根据权利要求1所述的临床用三腔二囊管便捷式固定支架，其特征在于，所述牵引绳(105)与三腔二囊管之间通过连接件连接。

7.根据权利要求6所述的临床用三腔二囊管便捷式固定支架，其特征在于，所述连接件分为固定于三腔二囊管上的第一连接件(301)、以及与所述第一连接件(301)配合并固定于所述牵引绳(105)端部的第二连接件(302)；
所述第一连接件(301)上开设有螺孔；
所述第二连接件(302)上形成有螺纹；
所述第一连接件(301)和第二连接件(302)螺纹紧固。

8.根据权利要求3所述的临床用三腔二囊管便捷式固定支架，其特征在于，所述第一牵引轮(103)为扭力扳手。

2。
