th67a+主板设置手册
主板、硬盘、光驱跳线及CMOS设置详细图解
主板、硬盘、光驱跳线及CMOS设置详细图解2010-01-14 23:05:45| 分类：电脑学堂| 标签：|字号大中小订阅一、主板跳线：跳线（英文Jumper）是控制线路板上电流流动的小开关。
它的作用是调整设备上不同电信号的通断关系，并以此调节设备的工作状态，如确定主板电压、驱动器的主从关系等。
跳线基本上由两个部分组成，一部分是固定在主板、硬盘等设备上的，由两根或两根以上金属跳针组成（如图1；另一部分是跳线帽（如图2），这是一个可以活动的部件，外层是绝缘塑料，内层是导电材料，可以插在跳线针上面，将两根跳线针连接起来。
图1金属跳针当跳线帽扣在两根跳线针上时是接通状态，有电流通过，我们称之为ON；反之不扣上跳线帽时，就说明是断开的，称之为OFF。
下面我们来看看，都有哪些地方有跳线？小提示：调整跳线非常重要，如果跳错了，轻则死机，严重的甚至会烧毁整个设备，所以在调整跳线时一定要仔细阅读说明书，核对跳线名称、跳线柱编号和通断关系。
主板上最常见的跳线主要有两种，一种是只有两根针。
这种两针的跳线最简单，只有两种状态，ON或OFF（如图3）。
图2 跳线帽图3 两针跳线的跳线方法另一种是三根针，这种三针的跳线可以有三种状态：1和2之间短接、2和3之间短接（如图4）和全部开路（如图5）。
图4 两两短接图5 全部开路一、CMOS跳线CMOS跳线大都在主板电池附近。
它的设置比较简单，只有两种方式：NORMAL和CLEAR CMOS（一般在CMOS跳线附近会有跳线的说明）。
当设置为1-2（短接）时，为正常状态；当设置为2-3（短接）时，为清除CMOS设置，可以用来清除CMOS密码、开机密码等（如图6）。
图6 CMOS跳线二、硬盘跳线：一般来说，硬盘出厂时默认的设置是作为主盘，当只安装一个硬盘时是不需要改动的；但当安装多个硬盘时，就需要对硬盘跳线重新设置了。
硬盘上的跳线比较简单，其跳线位置多在硬盘后面数据线接口和电源线接口之间（如图7）。
TH—F7A对讲机中文说明书
TH-F7A 调频双段机说明书(P.1)先前准备安装锂电池组注意: 提供的电池组是没有充电的, 所以在使用前先给电池组充电。
参见“锂电池组充电”{2页}。
1.确定对讲机边上的两个凹槽和电池盒顶部的两个挂勾的位置。
将电池对准对讲机背面相应的导轨。
凹槽2.将电池组沿著对讲机背面推到对讲机顶座上的释放闩, 锁定为止。
3.要取下电池组,先推开顶座上的释放闩, 然后向下推开电池组。
闩安装碱性电池1.打开电池盒(BT-13), 推开小突片, 然后, 拉开背盖。
突片2.插入(或取下)四节AA碱性电池。
*注意电池盒底部刻有的电极标记, 确定电池的极性。
3.对准电池盒盖子上的小突片, 然后合上盖子, 直到发出卡嗒一声。
小突片4.把电池盒安装(或拆下由)到对讲机上, 参见步骤1至3。
注意: 当您使用碱性电池时, 菜单编号NO. 30 (BATTERY)项选择“ALKALINE”否则电池电量不能正常指示{36页}。
安装天线拿住天线底座, 按顺时针方向将天线旋入对讲机顶部的连接器, 直到旋紧为止。
安装手机带如果需要, 您可以将手机带安装在对讲机上。
手机带安装皮带夹可用提供的两枚螺丝将皮带夹拧紧。
螺丝(P.2)先前准备给锂电池组充电锂电池组装到对讲机后, 请进行充电, 考虑安全理由, 电池组发货时先不提供充电。
1. 证实对讲机已关机。
* 充电时, 对讲机应关机2. 把充电器的插头插入对讲机的DC IN插口。
DC IN插口4.充电器另一头插入家里交流电墙壁插座。
*开始充电时,机顶的2个LED指示灯亮橙色。
4. 给一个空载的PB-42L锂电池充满电需大约6.5小时, 当充电完成, LED不亮, 取下充电器插头。
5.从交流电墙壁插座取下充电器。
注意: * 当充电时, 如果开机和按[F], [LOW/BATT]键“CHARGING”(充电)显示, “STANDBY”当完成充电时显示*充电时, 对讲机电池会微热* 如果连接充电器至DC IN后再接上电池组, 对讲机应开机后再关机来预置开始充电.!警告l如充电时间过长, 会缩短锂电池组的使用寿命。
Pentium 6LX7 6LX7A motherboard 说明书
2.1. HARDWARE ..................................................................................................2-1 2.2. SOFTWARE...................................................................................................2-2 2.3. ENVIRONMENT.............................................................................................2-2
APPENDIX A: Audio Driver Driver Installation
A.1. ESS Solo-1 PCI sound driver installation ...................................................... A-1
2
6LX7 / 6LX7A 3
6LX7 / 6LX7A
1. INTRODUCTION
1.1. PREFACE Welcome to use the 6LX7/6LX7A motherboard. It is a CeleronTM Socket 370 Processor based PC / AT compatible syst7Aem with AGP / PCI / ISA Bus, and has been designed to be the fastest PC / AT system. There are some new features allow you to operate the system with just the performance you want. This manual also explains how to install the motherboard for operation, and how to set up your CMOS CONFIGURATION with BIOS SETUP program.
映泰th67a+

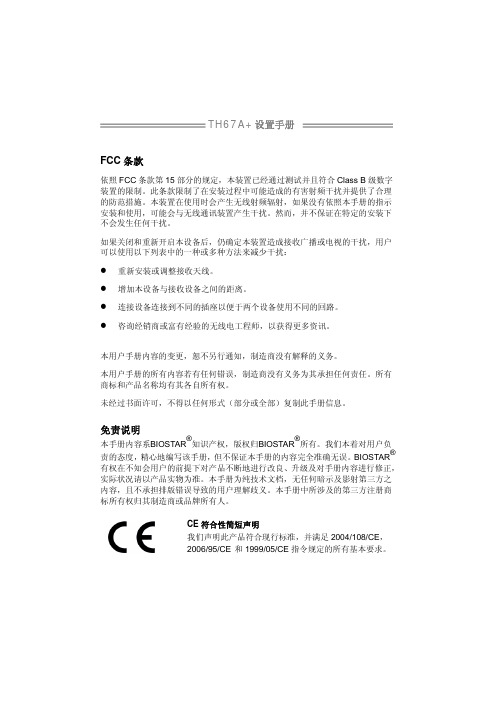

TH67A+设置手册FCC 条款依照FCC 条款第15部分的规定，本装置已经通过测试并且符合Class B 级数字装置的限制。
此条款限制了在安装过程中可能造成的有害射频干扰并提供了合理的防范措施。
本装置在使用时会产生无线射频辐射，如果没有依照本手册的指示安装和使用，可能会与无线通讯装置产生干扰。
然而，并不保证在特定的安装下不会发生任何干扰。
如果关闭和重新开启本设备后，仍确定本装置造成接收广播或电视的干扰，用户可以使用以下列表中的一种或多种方法来减少干扰： z 重新安装或调整接收天线。
z 增加本设备与接收设备之间的距离。
z 连接设备连接到不同的插座以便于两个设备使用不同的回路。
z 咨询经销商或富有经验的无线电工程师，以获得更多资讯。
本用户手册内容的变更，恕不另行通知，制造商没有解释的义务。
本用户手册的所有内容若有任何错误，制造商没有义务为其承担任何责任。
所有商标和产品名称均有其各自所有权。
未经过书面许可，不得以任何形式（部分或全部）复制此手册信息。
免责说明本手册内容系BIOSTAR ®知识产权，版权归BIOSTAR ®所有。
我们本着对用户负责的态度，精心地编写该手册，但不保证本手册的内容完全准确无误。
BIOSTAR ®有权在不知会用户的前提下对产品不断地进行改良、升级及对手册内容进行修正，实际状况请以产品实物为准。
本手册为纯技术文档，无任何暗示及影射第三方之内容，且不承担排版错误导致的用户理解歧义。
本手册中所涉及的第三方注册商标所有权归其制造商或品牌所有人。
CE 符合性简短声明我们声明此产品符合现行标准，并满足2004/108/CE ， 2006/95/CE 和1999/05/CE 指令规定的所有基本要求。
TH67A+设置手册防静电操作规则静电可能严重损坏您的设备，在处理主板以及其它的系统设备的时候要特别注意，避免和主板上的系统组件的不必要接触，保证在抗静电的环境下工作，避免静电放电可能对主板造成损坏，当在您的机箱中插入或者移除设备时，请保证电源处于断开状态，厂商对于不遵照本操作规则或者不遵守安全规范而对主板造成的损坏不负责。
ST L7800AB AC SERIES 说明书
现货库存、技术资料、百科信息、热点资讯，精彩尽在鼎好!L7800AB/ACSERIESPRECISION 1A REGULATORS®November 1999s OUTPUT CURRENT IN EXCESS OF 1AsOUTPUT VOLTAGESOF 5;6;8;9;12;15;18;20;24Vs THERMAL OVERLOAD PROTECTIONs OUTPUT TRANSITION SOA PROTECTION s 2%OUTPUT VOLTAGE TOLERANCE sGUARANTEED IN EXTENDED TEMPERATURE RANGEDESCRIPTIONThe L7800A series of three-terminal positive regulators is available in TO-220and D 2PAK packages and several fixed output voltages,making it useful in a wide range of applications.These regulators can provide local on-card regulation,eliminating the distribution problems associated with single point regulation.Each type employs internal current limiting,thermal shut-down and safe area protection,making it essentially indestructible.If adequate heat sinking is provided,they can deliver over 1A output current.Although designed primarily as fixed voltage regulators,these devices can be used with external components to obtain adjustable voltages and currents.TO-220D 2PAKBLOCK DIAGRAM1/17CONNECTION DIAGRAM AND ORDERING NUMBERS (top view)TO-220D 2PAKTHERMAL DATASymbolParameterD 2PAK TO-220UnitR thj-ca se R thj-amb Thermal Resistance Junction-case Max Thermal Resistance Junction-ambient Max362.5350o C/W oC/WTypeTO-220D 2PAK (*)Output VoltageL7805AB L7805AC L7806AB L7806AC L7808AB L7808AC L7809AB L7809AC L7812AB L7812AC L7815AB L7815AC L7818AB L7818AC L7820AB L7820AC L7824AB L7824ACL7805ABV L7805ACV L7806ABV L7806ACV L7808ABV L7808ACV L7809ABV L7809ACV L7812ABV L7812ACV L7815ABV L7815ACV L7818ABV L7818ACV L7820ABV L7820ACV L7824ABV L7824ACVL7805ABD2T L7805ACD2T L7806ABD2T L7806ACD2T L7808ABD2T L7808ACD2T L7809ABD2T L7809ACD2T L7812ABD2T L7812ACD2T L7815ABD2T L7815ACD2T5V 5V 6V 6V 8V 8V 9V 9V 12V 12V 15V 15V 18V 18V 24V 24V(*)AVAILABLE IN TAPE AND REEL WITH ”-TR”SUFFIXABSOLUTE MAXIMUM RATINGSSymbol ParameterValue Unit V i DC Input Voltage (for V O =5to 18V)(for V O =20,24V)3540V VI o Output Current Internally limited P tot Power DissipationInternally limitedT op Operating Junction Temperature Range (for L7800AC )(for L7800AB )0to 150-40to 125o C o C T st gStorage Temperature Range-65to 150oCL7800AB/AC2/17L7800AB/AC APPLICATION CIRCUITSCHEMATIC DIAGRAM3/17TEST CIRCUITSFigure3:Ripple Rejection.Figure2:Load Regulation.Figure1:DC Parameter L7800AB/AC4/17*Load and line regulation are specified at constant junction temperature.Changes in V o due to heating effects must be taken into account separately.Pulse testing with low duty cycle is used.ELECTRICAL CHARACTERISTICS FOR L7805A (V i =10V,I o =1A,T j =0to 125o C (L7805AC),T j =-40to 125o C (L7805AB)unless otherwise specified)Symbol ParameterTest ConditionsMin.Typ.Max.Unit V o Output Voltage T j =25o C 4.95 5.1V V o Output Voltage I o =5mA to 1A P o ≤15W V i =7.5to 20V 4.85 5.2V ∆V o *Line RegulationV i =7.5to 25V I o =500mA V i =8to 12V V i =8to 12V T j =25o C V i =7.3to 20VT j =25o C710275052550mV mV mV mV ∆V o *Load RegulationI o =5mA to 1AI o =5mA to 1.5A T j =25o C I o =250to 750mA 2530810010050mV mV mV I d Quiescent Current T j =25oC4.366mA ∆I dQuiescent Current ChangeV i =8to 25V I o =500mAV i =7.5to 20VT j =25o C I o =5mA to 1A 0.80.80.5mA mA mA SVR Supply Voltage Rejection V i =8to 18V f =120HzI o =500mA 68dB V d Dropout Voltage I o =1AT j =25o C2V e N Output Noise Voltage B =10Hz to 100KHz T j =25oC10µV/V o R o Output Resistance f =1KHz 17m ΩI s c Short Circuit Current V i =35V T amb =25o C0.2A I scp Short Circuit Peack Current T j =25o C2.2A ∆V o∆TOutput Voltage Drift-1.1mV/o CL7800AB/AC5/17ELECTRICAL CHARACTERISTICS FOR L7806A(V i=11V,I o=1A,T j=0to125o C(L7806AC),T j=-40to125o C(L7806AB)unless otherwise specified)Symbol Parameter Test Conditions Min.Typ.Max.Unit V o Output Voltage T j=25o C 5.886 6.12V V o Output Voltage I o=5mA to1A P o≤15WV i=8.6to21V5.7666.24V∆V o*Line Regulation V i=8.6to25V I o=500mAV i=9to13VV i=9to13V T j=25o CV i=8.3to21V T j=25o C9113960603060mVmVmVmV∆V o*Load Regulation I o=5mA to1AI o=5mA to1.5A T j=25o CI o=250to750mA 25301010010050mVmVmVI d Quiescent Current T j=25o C 4.366mA∆I d Quiescent Current Change V i=9to25V I o=500mAV i=8.6to21V T j=25o CI o=5mA to1A 0.80.80.5mAmAmASVR Supply Voltage Rejection V i=9to19V f=120HzI o=500mA65dB V d Dropout Voltage I o=1A T j=25o C2Ve N Output Noise Voltage B=10Hz to100KHz T j=25o C10µV/V oR o Output Resistance f=1KHz17mΩI s c Short Circuit Current V i=35V T amb=25o C0.2AI scp Short Circuit Peack Current T j=25o C 2.2A∆V o∆TOutput Voltage Drift-0.8mV/o C*Load and line regulation are specified at constant junction temperature.Changes in V o due to heating effects must be taken into account separately.Pulse testing with low duty cycle is used.L7800AB/AC6/17ELECTRICAL CHARACTERISTICS FOR L7808A(V i=14V,I o=1A,T j=0to125o C(L7808AC),T j=-40to125o C(L7808AB)unless otherwise specified)Symbol Parameter Test Conditions Min.Typ.Max.Unit V o Output Voltage T j=25o C7.8488.16V V o Output Voltage I o=5mA to1A P o≤15WV i=10.6to23V7.788.3V∆V o*Line Regulation V i=10.6to25V I o=500mAV i=11to17VV i=11to17V T j=25o CV i=10.4to23V T j=25o C 121551280804080mVmVmVmV∆V o*Load Regulation I o=5mA to1AI o=5mA to1.5A T j=25o CI o=250to750mA 25301010010050mVmVmVI d Quiescent Current T j=25o C 4.366mA∆I d Quiescent Current Change V i=11to25V I o=500mAV i=10.6to23V T j=25o CI o=5mA to1A 0.80.80.5mAmAmASVR Supply Voltage Rejection V i=11.5to21.5V f=120HzI o=500mA62dB V d Dropout Voltage I o=1A T j=25o C2Ve N Output Noise Voltage B=10Hz to100KHz T j=25o C10µV/V oR o Output Resistance f=1KHz18mΩI s c Short Circuit Current V i=35V T amb=25o C0.2AI scp Short Circuit Peack Current T j=25o C 2.2A∆V o∆TOutput Voltage Drift-0.8mV/o C*Load and line regulation are specified at constant junction temperature.Changes in V o due to heating effects must be taken into account separately.Pulse testing with low duty cycle is used.L7800AB/AC7/17ELECTRICAL CHARACTERISTICS FOR L7809A(V i=15V,I o=1A,T j=0to125o C(L7809AC),T j=-40to125o C(L7809AB)unless otherwise specified)Symbol Parameter Test Conditions Min.Typ.Max.Unit V o Output Voltage T j=25o C8.8299.18V V o Output Voltage I o=5mA to1A P o≤15WV i=10.6to23V8.6599.35V∆V o*Line Regulation V i=10.6to25V I o=500mAV i=11to17VV i=11to17V T j=25o CV i=10.4to23V T j=25o C 121551290904590mVmVmVmV∆V o*Load Regulation I o=5mA to1AI o=5mA to1.5A T j=25o CI o=250to750mA 25301010010050mVmVmVI d Quiescent Current T j=25o C 4.366mA∆I d Quiescent Current Change V i=11to25V I o=500mAV i=10.6to23V T j=25o CI o=5mA to1A 0.80.80.5mAmAmASVR Supply Voltage Rejection V i=11.5to21.5V f=120HzI o=500mA61dB V d Dropout Voltage I o=1A T j=25o C2Ve N Output Noise Voltage B=10Hz to100KHz T j=25o C10µV/V oR o Output Resistance f=1KHz18mΩI s c Short Circuit Current V i=35V T amb=25o C0.2AI scp Short Circuit Peack Current T j=25o C 2.2A∆V o∆TOutput Voltage Drift-0.8mV/o C*Load and line regulation are specified at constant junction temperature.Changes in V o due to heating effects must be taken into account separately.Pulse testing with low duty cycle is used.L7800AB/AC8/17ELECTRICAL CHARACTERISTICS FOR L7812A(V i=19V,I o=1A,T j=0to125o C(L7812AC),T j=-40to125o C(L7812AB)unless otherwise specified)Symbol Parameter Test Conditions Min.Typ.Max.Unit V o Output Voltage T j=25o C11.751212.25V V o Output Voltage I o=5mA to1A P o≤15WV i=14.8to27V11.51212.5V∆V o*Line Regulation V i=14.8to30V I o=500mAV i=16to22VV i=16to22V T j=25o CV i=14.5to27V T j=25o C 131661312012060120mVmVmVmV∆V o*Load Regulation I o=5mA to1AI o=5mA to1.5A T j=25o CI o=250to750mA 25301010010050mVmVmVI d Quiescent Current T j=25o C 4.466mA∆I d Quiescent Current Change V i=15to30V I o=500mAV i=14.8to27V T j=25o CI o=5mA to1A 0.80.80.5mAmAmASVR Supply Voltage Rejection V i=15to25V f=120HzI o=500mA60dB V d Dropout Voltage I o=1A T j=25o C2Ve N Output Noise Voltage B=10Hz to100KHz T j=25o C10µV/V oR o Output Resistance f=1KHz18mΩI s c Short Circuit Current V i=35V T amb=25o C0.2AI scp Short Circuit Peack Current T j=25o C 2.2A∆V o∆TOutput Voltage Drift-1mV/o C*Load and line regulation are specified at constant junction temperature.Changes in V o due to heating effects must be taken into account separately.Pulse testing with low duty cycle is used.L7800AB/AC9/17ELECTRICAL CHARACTERISTICS FOR L7815A(V i=23V,I o=1A,T j=0to125o C(L7815AC),T j=-40to125o C(L7815AB)unless otherwise specified)Symbol Parameter Test Conditions Min.Typ.Max.Unit V o Output Voltage T j=25o C14.71515.3V V o Output Voltage I o=5mA to1A P o≤15WV i=17.9to30V14.41515.6V∆V o*Line Regulation V i=17.9to30V I o=500mAV i=20to26VV i=20to26V T j=25o CV i=17.5to30V T j=25o C 131661315015075150mVmVmVmV∆V o*Load Regulation I o=5mA to1AI o=5mA to1.5A T j=25o CI o=250to750mA 25301010010050mVmVmVI d Quiescent Current T j=25o C 4.466mA∆I d Quiescent Current Change V i=17.5to30V I o=500mAV i=17.5to30V T j=25o CI o=5mA to1A 0.80.80.5mAmAmASVR Supply Voltage Rejection V i=18.5to28.5V f=120HzI o=500mA58dB V d Dropout Voltage I o=1A T j=25o C2Ve N Output Noise Voltage B=10Hz to100KHz T j=25o C10µV/V oR o Output Resistance f=1KHz19mΩI s c Short Circuit Current V i=35V T amb=25o C0.2AI scp Short Circuit Peack Current T j=25o C 2.2A∆V o∆TOutput Voltage Drift-1mV/o C*Load and line regulation are specified at constant junction temperature.Changes in V o due to heating effects must be taken into account separately.Pulse testing with low duty cycle is used.L7800AB/AC10/17ELECTRICAL CHARACTERISTICS FOR L7818A(V i=27V,I o=1A,T j=0to125o C(L7818AC),T j=-40to125o C(L7818AB)unless otherwise specified)Symbol Parameter Test Conditions Min.Typ.Max.Unit V o Output Voltage T j=25o C17.641818.36V V o Output Voltage I o=5mA to1A P o≤15WV i=21to33V17.31818.7V∆V o*Line Regulation V i=21to33V I o=500mAV i=24to30VV i=24to30V T j=25o CV i=20.6to33V T j=25o C 252810518018090180mVmVmVmV∆V o*Load Regulation I o=5mA to1AI o=5mA to1.5A T j=25o CI o=250to750mA 25301010010050mVmVmVI d Quiescent Current T j=25o C 4.566mA∆I d Quiescent Current Change V i=21to33V I o=500mAV i=21to33V T j=25o CI o=5mA to1A 0.80.80.5mAmAmASVR Supply Voltage Rejection V i=22to32V f=120HzI o=500mA57dB V d Dropout Voltage I o=1A T j=25o C2Ve N Output Noise Voltage B=10Hz to100KHz T j=25o C10µV/V oR o Output Resistance f=1KHz19mΩI s c Short Circuit Current V i=35V T amb=25o C0.2AI scp Short Circuit Peack Current T j=25o C 2.2A∆V o∆TOutput Voltage Drift-1mV/o C*Load and line regulation are specified at constant junction temperature.Changes in V o due to heating effects must be taken into account separately.Pulse testing with low duty cycle is used.11/17ELECTRICAL CHARACTERISTICS FOR L7820A(V i=28V,I o=1A,T j=0to125o C(L7820AC),T j=-40to125o C(L7820AB)unless otherwise specified)Symbol Parameter Test Conditions Min.Typ.Max.Unit V o Output Voltage T j=25o C19.62020.4V V o Output Voltage I o=5mA to1A P o≤15WV i=23to35V19.22020.8V∆V o*Line Regulation V i=23to35V I o=500mAV i=26to32VV i=26to32V T j=25o CV i=23to32V T j=25o C 200200100200mVmVmVmV∆V o*Load Regulation I o=5mA to1AI o=5mA to1.5A T j=25o CI o=250to750mA 25301010010050mVmVmVI d Quiescent Current T j=25o C 4.566mA∆I d Quiescent Current Change V i=23to35V I o=500mAV i=23to35V T j=25o CI o=5mA to1A 0.80.80.5mAmAmASVR Supply Voltage Rejection V i=24to35V f=120HzI o=500mA56dB V d Dropout Voltage I o=1A T j=25o C2Ve N Output Noise Voltage B=10Hz to100KHz T j=25o C10µV/V oR o Output Resistance f=1KHz20mΩI s c Short Circuit Current V i=35V T amb=25o C0.2AI scp Short Circuit Peack Current T j=25o C 2.2A∆V o∆TOutput Voltage Drift-1mV/o C*Load and line regulation are specified at constant junction temperature.Changes in V o due to heating effects must be taken into account separately.Pulse testing with low duty cycle is used.12/17ELECTRICAL CHARACTERISTICS FOR L7824A(V i=33V,I o=1A,T j=0to125o C(L7824AC),T j=-40to125o C(L7824AB)unless otherwise specified)Symbol Parameter Test Conditions Min.Typ.Max.Unit V o Output Voltage T j=25o C23.52424.5V V o Output Voltage I o=5mA to1A P o≤15WV i=27.3to38V232425V∆V o*Line Regulation V i=27to38V I o=500mAV i=30to36VV i=30to36V T j=25o CV i=26.7to38V T j=25o C 31351431240240120240mVmVmVmV∆V o*Load Regulation I o=5mA to1AI o=5mA to1.5A T j=25o CI o=250to750mA 25301010010050mVmVmVI d Quiescent Current T j=25o C 4.666mA∆I d Quiescent Current Change V i=27.3to38V I o=500mAV i=27.3to38V T j=25o CI o=5mA to1A 0.80.80.5mAmAmASVR Supply Voltage Rejection V i=28to38V f=120HzI o=500mA54dB V d Dropout Voltage I o=1A T j=25o C2Ve N Output Noise Voltage B=10Hz to100KHz T j=25o C10µV/V oR o Output Resistance f=1KHz20mΩI s c Short Circuit Current V i=35V T amb=25o C0.2AI scp Short Circuit Peack Current T j=25o C 2.2A∆V o∆TOutput Voltage Drift-1.5mV/o C*Load and line regulation are specified at constant junction temperature.Changes in V o due to heating effects must be taken into account separately.Pulse testing with low duty cycle is used.13/17APPLICATIONS INFORMATIONDESIGN CONSIDERATIONSThe L7800A Series of fixed voltage regulators are designed with Thermal Overload Protection that shuts down the circuit when subjected to an excessive power overload condition,Internal Short-circuit Protection that limits the maximum current the circuit will pass,and Output Transistor Safe-Area Compensation that reduces the output short-circuit current as the voltage across the pass transistor is increased.In many low current applications,compensation capacitors are not required.However,it is recommended that the regulator input be bypassed with a capacitor if the regulator is connected to the power supply filter with long wire lengths,or if the output load capacitance is large.An input bypass capacitor should be selected to provide good high-frequency characteristics to insure stable operation under all load conditions.A 0.33µF or larger tantalum,mylar,or other capacitor having low internal impedance at high frequencies should be chosen.The bypass capacitor should be mounted with the shortest possible leads directly across the regulators input terminals.Normally good construction techniques should be used to minimize ground loops and lead resistance drops since the regulator has no external sense lead.Figure 4:Current Regulator.Figure 5:Adjustable Output Regulator.Figure 6:Current Boost Regulator.Figure 7:Short-circuit Protection.V O ,7.0V to 20V V i –V O ≥2.0VThe addition of an operational amplifier allows adjustment to higher or intermediate values while retaining regulation characteristics.The minimum voltage obtainable with this arrangement is 2.0V greater than the regulator voltage.The circuit of figure 6can be modified to provide supply protection against short circuit by adding a short-circuit sense resistor,R sc ,and an additional PNP transistor.The current sensing PNP must be able to handle the short-circuit current of the three-terminal regulator.Therefore,a four-ampere plastic power transistor is specified.R 1=V BEQ 1I REQ −I Q 1βQ 1I O =IREG+Q 1(I REG −V BEQ 1R 1)I O =V XXR 1+I d 14/17DIM.mminch MIN.TYP.MAX.MIN.TYP.MAX.A 4.40 4.600.1730.181C 1.23 1.320.0480.051D 2.402.720.0940.107D1 1.270.050E 0.490.700.0190.027F 0.610.880.0240.034F1 1.14 1.700.0440.067F2 1.14 1.700.0440.067G 4.95 5.150.1940.203G1 2.4 2.70.0940.106H210.010.400.3930.409L216.40.645L413.014.00.5110.551L5 2.65 2.950.1040.116L615.2515.750.6000.620L7 6.2 6.60.2440.260L9 3.5 3.930.1370.154DIA.3.75 3.850.1470.151L6ACDED 1FGL7L2Dia.F 1L5L4H 2L9F 2G 1TO-220MECHANICAL DATAP011C15/17DIM.mminch MIN.TYP.MAX.MIN.TYP.MAX.A 4.4 4.60.1730.181A1 2.49 2.690.0980.106B 0.70.930.0270.036B2 1.14 1.70.0440.067C 0.450.60.0170.023C2 1.23 1.360.0480.053D 8.959.350.3520.368E 1010.40.3930.409G 4.88 5.280.1920.208L 1515.850.5900.624L2 1.27 1.40.0500.055L31.41.750.0550.068L2L3LB2B GEAC2DCA1DETAIL”A”DETAIL”A”A 2P011P6/FTO-263(D 2PAK)MECHANICAL DATA16/17Information furnished is believed to be accurate and reliable.However,STMicroelectroni c s assumes no responsibility for the consequences of use of such information nor for any infringement of patents or other rights of third parties which may result from its use.No license is granted by implication or otherwise under any patent or patent rights of STMicroelectroni c s.Specification mentioned in this publication are subject to change without notice.This publication supersedes and replaces all informati o n previously supplied.STMicroelectronics products are not authorized for use as critical components in life support devices or systems withoutexpress written approval of STMicroelectronics.The ST logo is a registered trademark of STMicroelectronics©1999STMicroelectronics–Printed in Italy–All Rights ReservedSTMicroelectronics GROUP OF COMPANIESAustralia-Brazil-China-Finland-France-Germany-Hong Kong-India-Italy-Japan-Malaysia-Malta-MoroccoSingapore-Spain-Sweden-Switzerland-United Kingdom-U.S.A..17/17。
BIOS设置图解教程
BIOS设置图解教程BIOS（basic input output system 即基本输入输出系统）设置程序是被固化到计算机主板上的ROM芯片中的一组程序，其主要功能是为计算机提供最底层的、最直接的硬件设置和控制。
BIOS设置程序是储存在BIOS芯片中的，只有在开机时才可以进行设置。
CMOS主要用于存储BIOS设置程序所设置的参数与数据，而BIOS设置程序主要对技巧的基本输入输出系统进行管理和设置，是系统运行在最好状态下，使用BIOS设置程序还可以排除系统故障或者诊断系统问题。
在我们计算机上使用的BIOS程序根据制造厂商的不同分为：AWARD BIOS程序、AMI BIOS程序、PHOENIX BIOS程序以及其它的免跳线BIOS程序和品牌机特有的BIOS程序，如IBM等等。
目前主板BIOS有三大类型，即AWARD AMI和PHOENIX 三种。
不过，PHOENIX已经合并了AWARD，因此在台式机主板方面，其虽然标有AWARD-PHOENIX，其实际还是AWARD的BIOS的. Phoenix BIOS 多用于高档的586原装品牌机和笔记本电脑上，其画面简洁，便于操作。
AWARD BIOS程序图解教程STANDARD CMOS SETUP（标准CMOS设定）用来设定日期、时间、软硬盘规格、工作类型以及显示器类型BIOS FEATURES SETUP(BIOS功能设定)用来设定BIOS的特殊功能例如病毒警告、开机磁盘优先程序等等CHIPSET FEATURES SETUP（芯片组特性设定）用来设定CPU工作相关参数POWER MANAGEMENT SETUP（省电功能设定）用来设定CPU、硬盘、显示器等等设备的省电功能PNP/PCI CONFIGURATION（即插即用设备与PCI组态设定）用来设置ISA以及其它即插即用设备的中断以及其它差数LOAD BIOS DEFAULTS（载入BIOS预设值）此选项用来载入BIOS初始设置值LOAD OPRIMUM SETTINGS（载入主板BIOS出厂设置）这是BIOS的最基本设置，用来确定故障范围INTEGRATED PERIPHERALS（内建整合设备周边设定）主板整合设备设定SUPERVISOR PASSWORD（管理者密码）计算机管理员设置进入BIOS修改设置密码USER PASSWORD（用户密码）设置开机密码IDE HDD AUTO DETECTION（自动检测IDE硬盘类型）用来自动检测硬盘容量、类型SAVE&EXIT SETUP（储存并退出设置）保存已经更改的设置并退出BIOS设置EXIT WITHOUT SAVE（沿用原有设置并退出BIOS设置）不保存已经修改的设置，并退出设置STANDARD CMOS SETUP（标准CMOS设定）图2标准CMOS设定中包括了DATE和TIME设定，您可以在这里设定自己计算机上的时间和日期。
GeForce 6100 AMz 主板 说明书
第五章：帮助信息................................................................................21
6.1
驱动程序安装注意事项............................................................................ 21
GeForce 6100 AM2
FCC Information and Copyright
This equipment has been tested and found to comply with the limits of a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. There is no guarantee that interference will not occur in a particular installation.
建伍TH F7A 说明书
建伍TH-F6A/F7A说明书TH-F6A 144/220/440MHz 调频三段机和TH-F7E 144/430MHz 调频双段机一：显示屏简介1. EL 对讲机设定输出功率为LOW时, 显示“L”低功率,设定输出功率为ECONOMLO LOW时, 显示“EL”超低功率 H 高功率对讲机设定输出功率为HIGH时, 显示“H”高功率2. LSB 下边带在B波段选择下边带时, 显示LSB3. USB 上边带在B波段选择上边带时, 显示USB4. CW 电报码在B波段选择电报码时, 显示CW5. WFMN宽窄带调频选择宽带调频时, 显示“WFM” {34页} 选择标准调频时, 显示“FM”选择窄带调频时, 显示“NFM”6. AM 调幅选择AM调幅模式时, 显示AM7. P 优先扫描使用优先扫描功能时, 显示“P”8. FINE 细调使用细调功能时, 显示FINE9. VOX 声控发射使用声控发射功能时, 显示VOX10. “R”自动单工检测使用自动单工检测功能(ASC)时, 显示“R”11. “?”键盘锁定选择键盘锁定功能开启ON时, 显示“?”12. “F”功能键功能键被按时, 显示该符号“F”13. 接收场强 / 发射强度指示14. CT 哑音频信令使用哑音频信令功能时, 显示CT15. “T”音频信令使用音频信令功能时, 显示“T”16. DCS 数字哑音频使用数字哑音频功能时, 显示DCS17. + / - /“?”异频中继台使用异频功能时, 显示该符号18. R 倒频使用倒频功能时, 显示R19. 振铃提示使用振铃提示功能时, 显示。
20. ★记忆信道锁定记忆信道被锁定时, 显示。
21. 点阵式LCD显屏 76 X 16点阵式LCD液晶显示屏。
显示各种信息, 如操作频率?菜单设定等。
五：工作模式1：可变频率方式：VFO模式按[VFO]键进入。
这是改变频率的基本模式, 顺时针旋转调整旋钮可增高频率, 逆时针旋转可降低频率, 或者, 按[▲] / [?]来改变频率。
T607A中文说明书
TEMPTRONT-607使用手册TEMPTRONT-607OPERATION MANUALTemptron T-607是一个独立的恒温控制器，它可以控制一个加热器， 5组风扇，1个冷却系统，高低温报警和电力故障。
风扇组的工作使用一个0- 10伏输出的最小通风量。
连接到电脑是可选的，以便在Temptron T-607的帮助下，实现远程控制。
1. 安装打开前面板上的两个螺丝1. 将 Temptron-607 安装在干燥的墙面上，距离电控箱大约 1 米。
2. 将温度传感器 1 和 2 接到模拟输入 1、2（见图）。
传感器可放置于主机之上 100 米，通过普通双芯电缆与主机相连。
传感器没有正负极。
3。
连接继电器的输出的的各种系统。
所有输出干接点，2 Amp/220V NO/ NC（见图示）。
4。
将一个220V电缆连接到设备上。
5。
输出010V输出连接到挡板电机。
6。
干触点连接水表的数字1和COM，（见图示）。
7。
关闭面板的两个螺丝。
2。
操作Temptron T-607平均气温将显示所连接的温度传感器。
这是可能的分开，以显示每个传感器。
打开电源。
1。
每次接通电源时连接到本机的““Agro Lo””将出现在显示屏上。
Temptron T-607其连接的传感器校准。
2。
20秒后，平均气温将出现在左侧显示器上。
3。
显示传感器1，请按按钮“1”。
传感器1将显示的温度。
4。
显示传感器2，按下按键“2”。
传感器2的将显示温度。
5。
要显示的湿度，按“5或7”（根据程序且仅当连接了湿度传感器）。
3。
阅读设置点它可以读取所有信息上的Temptron的T-607显示。
右侧显示器显示的功能号码。
左侧显示器显示每个功能的设置点。
每个设定点具有一个代码数（见前面板上的菜单上）。
这是可能的进入两种方式中的代码： 1。
通过按下“DATA”的按钮上的代码编号显示在右侧面板会增加。
预设的信息将显示在面板的左侧上的数据显示。
2。
通过按压“0”的按钮上，两行会出现在代码显示“FUNC”上的数据显示。
BIOS设置图解教程(全)
事情我们也要去尝试，敢于尝试是菜鸟变成高手的必备心理素质。
•一看到全英文界面就没信心 很多菜鸟一看到满屏的英文，就完全没有了设置的信心，根本不愿意仔细去看其中的内 容，这样自然也不 会去深入研究了。但实际上，BIOS 里很多设置项目英语都非常简单，在学校里英语不是特别差的人，都基
本上能领会其大意，实在不懂得也不必去调试，毕竟 BIOS 里经常修改的也就那么几个项目。所以， 当你 进入 BIOS 之后，千万不要被其中满屏的 E 文所吓倒，这样才能慢慢的学会调教 BIOS。
Press Ffl For BBS PWUP Prws ALT*F2 to execute ASUS EZ FUsh DDR2-B06 In Dual Channel Interleaved Hodc Init MI Izlng IUSB Control lers …Done. 2MQHBI GK
(O taerlcan lHegatrend?< Inc. M 41293-weeei -eeiei in V2i2«- Be«r iAte-w992ee&Y2ioc
结岀了几点原因，希望初学者能够避免被这些因素所左右。
•听别人说操作 BIOS 很危险
在这里，笔者不否认操作 BIOS 有一定的风险，BIOS 是 Basic Input Output System
的缩写，乃基本输入
/输岀系统的意思，也就是计算机里最基础的引导系统，如果
BIOS 设置错误，硬件将会不正常工作。
American
AlliH1 OS<CI26G6 Awrtc^n 116^4trends・ Inc* RSUS P5VEPU ACPI BIOS Rcvialon 0263 CPU ; Intel (R) Cor 甘(Th) 2 CPU M&89G 9 2.33GH7 Spet$d : 6Hz Count : 2 Prras OEL to run Setup
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.2
风扇接头 .............................................................................................7
2.3
系统内存 .............................................................................................8
CE 符合性简短声明 我们声明此产品符合现行标准，并满足 2004/108/CE， 2006/95/CE 和 1999/05/CE 指令规定的所有基本要求。
T H 6 7 A + 设置手册
防静电操作规则
静电可能严重损坏您的设备，在处理主板以及其它的系统设备的时候要特别注意， 避免和主板上的系统组件的不必要接触，保证在抗静电的环境下工作，避免静电 放电可能对主板造成损坏，当在您的机箱中插入或者移除设备时，请保证电源处 于断开状态，厂商对于不遵照本操作规则或者不遵守安全规范而对主板造成的损 坏不负责。
第五章: T系列UEFI BIOS和软件 .................................. 22
5.1
T系列UEFI BIOS .............................................................................22
第四章: RAID功能......................................................... 18
4.1
操作系统 ...........................................................................................18
CPU
Socket 1155 Intel Core i7 / i5 / i3 / Pentium / Celeron处理器
支持硬件防病毒功能 / 增强型 Intel SpeedStep技术 / Intel 64位体系结构 / 64位内存扩展技术 / 虚拟技术 / 超线程技术
芯片组
Intel H67
IT8728 高级I/O控制器 提供最基本的I/O功能
板载接口
SATA3接口
x2
每个接口支持1个SATA3设备
SATA2接口
x4
每个接口支持1个SATA2设备
5.2
T系列软件 ......................................................................................... 25
第六章: 帮助信息 .......................................................... 35
TH67A+
第一章: 主板介绍 1.1 前言
感谢您选购我们的产品，在开始安装主板前，请仔细阅读以下安全指导说明： 选择清洁稳定的工作环境。 操作前请确保计算机断开电源。 从抗静电袋取出主板之前，先轻触安全触地器或使用触地手腕 带去除静电以确保安全。 避免触摸主板上的零件。手持电路板的边缘，不要折曲或按压 电路板。 安装之后，确认没有任何小零件置于机箱中，一些小的零件可 能引起电流短路并可能损坏设备。 确保计算机远离危险区域，如：高温、潮湿、靠近水源的地方。 计算机的工作温度应保持在 0-45℃之间。
2.4
接口和插槽 .......................................................................................10
第三章: 接头和跳线安装............................................... 13
本用户手册内容的变更，恕不另行通知，制造商没有解释的义务。
本用户手册的所有内容若有任何错误，制造商没有义务为其承担任何责任。所有 商标和产品名称均有其各自所有权。
未经过书面许可，不得以任何形式（部分或全部）复制此手册信息。
免责说明
本手册内容系BIOSTAR®知识产权，版权归BIOSTAR®所有。我们本着对用户负 责的态度，精心地编写该手册，但不保证本手册的内容完全准确无误。BIOSTAR® 有权在不知会用户的前提下对产品不断地进行改良、升级及对手册内容进行修正， 实际状况请以产品实物为准。本手册为纯技术文档，无任何暗示及影射第三方之 内容，且不承担排版错误导致的用户理解歧义。本手册中所涉及的第三方注册商 标所有权归其制造商或品牌所有人。
目录
第一章: 主板介绍 ........................................................... 1
1.1
前言 .....................................................................................................1
如果关闭和重新开启本设备后，仍确定本装置造成接收广播或电视的干扰，用户 可以使用以下列表中的一种或多种方法来减少干扰：
z 重新安装或调整接收天线。 z 增加本设备与接收设备之间的距离。 z 连接设备连接到不同的插座以便于两个设备使用不同的回路。 z 咨询经销商或富有经验的无线电工程师，以获得更多资讯。
1.4
后置面板接口 .....................................................................................3
1.5
主板布局图 .........................................................................................4
1.2 附件
串行 ATA 数据线 X 3 ATX 机箱后置 I/O 面板 X 1 用户手册 X 1 驱动光盘 X 1 USB 2.0 数据线 X1 (可选) 串行 ATA 电源线 X 1 (可选)
注意: 此附件内容可能因区域或主板版本而异。
1
主板手册
1.3 主板特性
SPEC
T H 6 7 A + 设置手册
FCC 条款
依照 FCC 条款第 15 部分的规定，本装置已经通过测试并且符合 Class B 级数字 装置的限制。此条款限制了在安装过程中可能造成的有害射频干扰并提供了合理 的防范措施。本装置在使用时会产生无线射频辐射，如果没有依照本手册的指示 安装和使用，可能会与无线通讯装置产生干扰。然而，并不保证在特定的安装下 不会发生任何干扰。
第二章: 硬件安装 ........................................................... 5
2.1
中央处理器(CPU) ..............................................................................5
SATA 2 & 3 集成串行ATA控制器
数据传输率为3.0 Gb/s / 6.0 Gb/s 符合SATA 2.0 / 3.0 规范
E
10 / 100 Mb/s / 1Gb/s自适应传输模式 半双工/全双工工作模式
音效
ALC892
6声道音频输出 支持高清音频
USB3.0
6.1
驱动程序安装注意事项 ...................................................................35
6.2
附加信息 ...........................................................................................36
ASM1042
数据传输率为600 MB/s
PCI 插槽
x2
支持 PCI 扩展卡
PCI-E Gen2 x16 @ x16 插槽
x1
支持 PCI-E Gen2 x16扩展卡
插槽
PCI-E Gen2 x16 @ x4 插槽
x1
支持 PCI-E Gen2 x4扩展卡
PCI-E Gen2 x1 插槽
x1
支持 PCI-E Gen2 x1扩展卡
1.2
附件 .....................................................................................................1
1.3
主板特性 .............................................................................................2
低管脚数接口
环境控制 H/W 监控 风扇速度控制器 ITE's "智能保护" 功能
主内存
DDR3 DIMM 插槽 x 4 最大内存容量为32GB 每个DIMM支持 512MB / 1GB / 2GB / 4GB / 8GB DDR3
双通道模式 DDR3内存模组 支持DDR3 1066 / 1333 不支持Registered DIMM和ECC DIMM
4.2
RAID阵列..........................................................................................18
4.3
RAID运行..........................................................................................18
