1、石材幕墙施工测量放线技术交底(定)
石材幕墙工程技术交底
石材幕墙工程技术交底一、项目背景石材幕墙工程是指利用石材作为幕墙材料，以其独特的质感和美观效果，为建造物外立面提供保温、防水、防火、隔热等功能，并且能够提升建造物的整体形象和品质。
本次技术交底旨在详细介绍石材幕墙工程的施工要求、工艺流程以及质量控制等内容。
二、施工要求1. 石材选材：根据设计要求，选择质量良好、无裂纹、无色差、无明显瑕疵的石材作为幕墙材料。
石材的厚度、规格、颜色等应符合设计方案的要求。
2. 幕墙结构：幕墙结构应满足建造物的抗风、抗震等安全要求，并且能够承受石材的分量。
幕墙结构的设计和施工应符合相关标准和规范。
3. 安全施工：施工现场应设置合理的防护措施，包括围护网、安全网、安全带等，确保施工人员的安全。
同时，施工人员应佩戴符合要求的个人防护装备。
4. 现场蓝图：施工前应准备详细的现场蓝图，标明石材的安装位置、尺寸、连接方式等信息，以便施工人员按图施工。
三、工艺流程1. 石材加工：根据现场蓝图，将石材进行切割、打磨、抛光等加工处理，以满足设计要求。
加工过程中应注意保护石材的表面，避免划伤或者损坏。
2. 幕墙结构安装：根据幕墙结构设计方案，进行结构的安装和固定。
确保幕墙结构的坚固稳定，能够承受石材的分量和外部风力荷载。
3. 石材安装：根据现场蓝图和设计要求，将加工好的石材按照预定位置进行安装。
安装过程中应注意石材的垂直度、水平度和间距，确保石材的整体效果和质量。
4. 石材连接：石材之间的连接方式可以采用胶粘剂、不锈钢卡扣等方式。
连接处应坚固可靠，不得浮现松动、开裂等情况。
5. 清洁保养：施工完成后，应及时清理施工现场，清除石材表面的污垢和胶粘剂等残留物。
定期对石材进行清洁保养，保持其美观和耐久性。
四、质量控制1. 石材质量检验：在石材进场时，应进行质量检验，包括外观质量、尺寸精度、强度等方面。
不合格的石材应及时返厂或者更换。
2. 施工过程检查：施工过程中应定期进行检查，包括幕墙结构的安装质量、石材的安装质量、连接处的坚固程度等。
石材幕墙工程技术交底
石材幕墙工程技术交底一、工程概述石材幕墙工程是指利用石材作为外墙装饰材料，通过特定的结构和安装方式，将石材固定在建筑物的外墙表面，形成美观、耐久的外墙装饰效果。
本次工程涉及的石材幕墙工程位于某商业综合体建筑的外墙，总面积约为5000平方米。
二、材料选用1. 石材：本工程选用花岗岩作为主要石材材料，花岗岩具有良好的耐候性和抗风化性能，适合用于室外幕墙装饰。
石材规格为600mm×600mm×20mm，表面经过抛光处理，颜色为深灰色。
2. 固定件：选用不锈钢固定件，具有防腐蚀、耐久性好的特点。
固定件包括角码、膨胀螺栓、膨胀管等，规格根据实际需要进行选择。
三、施工工艺1. 基层处理：施工前需对外墙基层进行清理，确保基层平整、干燥、无杂物、无油污，并进行防水处理。
2. 安装龙骨：根据设计要求，确定石材的安装位置，并在外墙上安装不锈钢龙骨。
龙骨的间距根据石材规格和外墙结构进行合理设置。
3. 安装石材：将石材放置在安装位置上，使用不锈钢角码将石材固定在龙骨上。
角码的数量和位置需按照设计要求进行设置，确保石材的稳固性和平整度。
4. 固定件安装：在石材的四个角落和中间位置，使用膨胀螺栓和膨胀管将石材与龙骨固定。
膨胀螺栓的长度根据石材的厚度和外墙结构进行选择，确保固定牢固。
5. 填缝处理：石材安装完毕后，进行填缝处理。
选用与石材颜色相近的填缝胶进行填充，确保填缝的美观性和密封性。
6. 清洁保养：工程完工后，对石材幕墙进行清洁保养。
定期清洗石材表面，防止污染物附着，保持石材的光洁度和美观性。
四、质量控制1. 石材选用：石材应符合设计要求和相关标准，外观无明显瑕疵，尺寸精确，颜色均匀。
2. 固定件安装：固定件应选用质量可靠、规格合适的材料，安装时要求固定件与石材、龙骨之间的连接紧固可靠，无松动现象。
3. 平整度控制：石材安装后，应使用水平仪检测石材表面的平整度，允许偏差在规定范围内。
4. 填缝处理：填缝胶应选用耐候性好、附着力强的材料，填缝缝隙应均匀、饱满，无空鼓、开裂等缺陷。
石材幕墙工程技术交底
石材幕墙工程技术交底石材幕墙工程技术交底是指在石材幕墙工程施工过程中，施工方向监理或者施工人员进行的技术交底工作，目的是确保施工方按照设计要求和规范进行施工，保证工程质量和安全。
一、施工前准备在进行石材幕墙工程技术交底之前，施工方需要进行充分的施工前准备工作，包括但不限于以下内容：1. 石材幕墙施工图纸的审查和理解：施工方需要子细研究施工图纸，了解石材幕墙的构造、尺寸、材料等要求，确保施工方向按照设计要求施工。
2. 施工现场勘察和测量：施工方需要对施工现场进行勘察，了解地形、地貌等情况，并进行必要的测量，为后续施工做好准备工作。
3. 施工材料的准备：施工方需要按照设计要求采购石材幕墙所需的材料，确保材料的质量和数量满足施工需要。
4. 施工人员的培训和安全教育：施工方需要对施工人员进行必要的培训，使其了解石材幕墙施工的安全规范和操作要点，确保施工过程中的安全。
二、石材幕墙施工技术交底内容在进行石材幕墙工程技术交底时，施工方需要向监理或者施工人员详细介绍以下内容：1. 石材幕墙的施工工艺：施工方需要详细介绍石材幕墙的施工工艺，包括石材的选用、切割、定位、安装等步骤，确保施工人员了解每一个环节的要求和操作方法。
2. 石材幕墙的安装方法：施工方需要详细介绍石材幕墙的安装方法，包括固定方式、支撑结构、连接方式等，确保施工人员能够正确安装石材幕墙，保证其稳固和坚固。
3. 石材幕墙的验收标准：施工方需要详细介绍石材幕墙的验收标准，包括外观质量、尺寸偏差、表面平整度等要求，确保施工人员能够按照标准进行验收，保证工程质量。
4. 石材幕墙的维护与保养：施工方需要详细介绍石材幕墙的维护与保养方法，包括清洁、防水、防腐等措施，确保施工人员了解如何正确维护石材幕墙，延长其使用寿命。
5. 石材幕墙施工中的安全注意事项：施工方需要详细介绍石材幕墙施工过程中的安全注意事项，包括高空作业安全、防护措施、施工现场管理等，确保施工人员能够在安全的环境下进行施工。
幕墙测量放线技术交底
技术交底记录编号03-07-C2-001表C2-1工程名称交底时间施工单位分项工程名称石材幕墙交底摘要测量放线交底内容:一、测量放线准备工作;1、熟悉施工图及有关技术资料；2、检查测量仪器检验合格证，校核技术状况是否正常；3、拟定测量放线方法和步骤；4、总包方提供书面基准点和基本控制线；5、对放线人员进行安全交底，不准违章作业，必须进行安全防护；6、工具准备：a、经纬仪一台b、水准仪一台c、激光垂准仪一台d、50米、30米钢卷尺各一把e、5米、3米钢卷尺各3把f、红蓝铅笔、角尺、1.5米钢丝线、50*5角钢、扫帚、冲击钻、膨胀螺栓、红油漆等二、测量放线施工的内容；1、基线、轴线的复核；2、水平标高的布置；3、放内、外控制线；4、弹分格线；5、钢丝的布置；6、结构预埋件的布置检查；三、质量标准；1、根据《城市测量规范》CJJ8-85；2、根据《城市测量规范》GB50026-93；四、施工测量的依据；1、平面图、立面图、节点大样图；2、工程建筑图、结构图；3、总承包单位提供的内控制点布置图。
五、测量放线施工；1、复核总包方提供的基准点及工程标高线和控制轴线（首层和屋面必须复核），确认无误后往下进行，如发现存在错误，(指超出正常范围的误差)，通常有以下几种情况：1）、工程内的50标高线不准确；2）、控制轴线偏差；审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
技术交底记录编号03-07-C2-002表C2-1工程名称交底时间施工单位分项工程名称玻璃幕墙，石材幕墙交底摘要测量放线交底内容:3）、歪斜或偏移；4）、结构层高与图纸不符。
此时，应报告监理、总包和甲方，并通知设计，共同协商解决办法。
2、钢丝线的设立；用仪器定出钢丝固定点的位置，钢丝采用直径1.5mm，钢丝固定支架采用50*50*5角钢制作，角钢一段钻有直径1.6~1.8mm孔眼，所有孔眼自上而下用仪器十字线定位，而另一端采用膨胀螺栓固定在楼板边缘，钢丝穿过孔眼，用螺栓绷紧。
石材幕墙工程技术交底
石材幕墙工程技术交底一、项目背景石材幕墙工程是一种常见的建造外墙装饰方式，具有美观、耐久、防水、隔热等优点，广泛应用于高层建造、商业综合体等项目中。
本次技术交底旨在详细介绍石材幕墙工程的施工流程、材料选用、安装方法以及质量控制等内容。
二、施工流程1. 前期准备工作- 根据设计图纸和施工方案，制定施工计划。
- 购买所需材料，包括石材板材、背胶、支架等。
- 对施工现场进行清理和准备，确保施工区域无障碍。
2. 石材板材加工- 根据设计图纸要求，对石材板材进行切割、打磨等加工工序。
- 检查加工后的石材板材尺寸、表面质量等，确保符合要求。
3. 幕墙支架安装- 根据设计要求，预埋支架固定件，并进行验收。
- 安装支架系统，包括竖向支架和横向支架，确保支架的垂直度和水平度。
4. 石材板材安装- 将背胶均匀涂布在石材板材背面，并将石材板材按照设计要求粘贴到支架上。
- 使用水平仪和垂直仪等工具进行调整，确保石材板材的水平度和垂直度。
5. 石材板材连接处理- 对石材板材之间的连接缝进行处理，包括填缝、打磨、抛光等工序。
- 检查连接处理后的石材板材表面质量，确保无明显瑕疵。
6. 后期工作- 清理施工现场，确保安全整洁。
- 进行石材幕墙工程的验收，并记录验收结果。
三、材料选用1. 石材板材- 选用优质的天然石材，如大理石、花岗岩等，具有良好的耐候性和装饰效果。
- 石材板材的厚度和尺寸应根据设计要求进行选择。
2. 背胶- 选用合适的背胶，具有良好的粘结性和耐候性。
- 背胶的使用量应根据石材板材的尺寸和分量进行计算。
3. 幕墙支架- 选用合适的幕墙支架系统，包括竖向支架和横向支架。
- 支架的材质应具有良好的强度和耐腐蚀性。
四、安装方法1. 石材板材安装- 在支架上均匀涂布背胶，并将石材板材按照设计要求粘贴上去。
- 使用专用工具进行调整，确保石材板材的水平度和垂直度。
2. 石材板材连接处理- 对石材板材之间的连接缝进行填缝处理，使用合适的填缝材料。

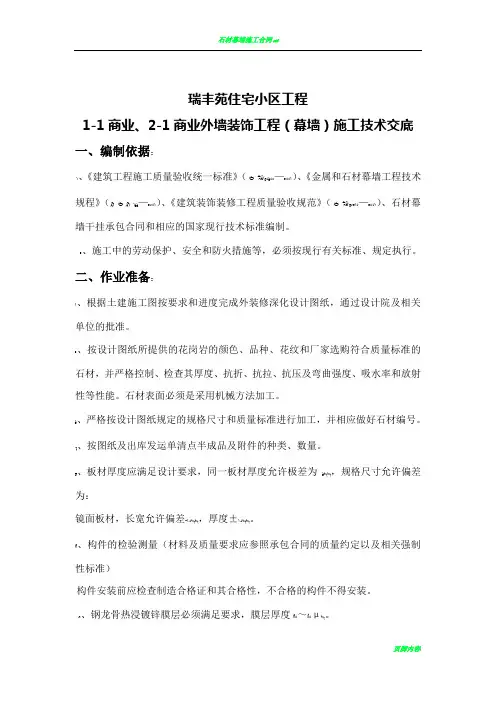

石材幕墙施工技术交底
瑞丰苑住宅小区工程1-1商业、2-1商业外墙装饰工程（幕墙）施工技术交底一、编制依据：1、《建筑工程施工质量验收统一标准》（GB50300—2001）、《金属和石材幕墙工程技术规程》（JGJ 133—2001）、《建筑装饰装修工程质量验收规范》（GB50210—2001）、石材幕墙干挂承包合同和相应的国家现行技术标准编制。
2、施工中的劳动保护、安全和防火措施等，必须按现行有关标准、规定执行。
二、作业准备：1、根据土建施工图按要求和进度完成外装修深化设计图纸，通过设计院及相关单位的批准。
2、按设计图纸所提供的花岗岩的颜色、品种、花纹和厂家选购符合质量标准的石材，并严格控制、检查其厚度、抗折、抗拉、抗压及弯曲强度、吸水率和放射性等性能。
石材表面必须是采用机械方法加工。
3、严格按设计图纸规定的规格尺寸和质量标准进行加工，并相应做好石材编号。
4、按图纸及出库发运单清点半成品及附件的种类、数量。
5、板材厚度应满足设计要求，同一板材厚度允许极差为3mm，规格尺寸允许偏差为：镜面板材，长宽允许偏差-1.0mm，厚度±1.0mm。
6、构件的检验测量（材料及质量要求应参照承包合同的质量约定以及相关强制性标准）构件安装前应检查制造合格证和其合格性，不合格的构件不得安装。
a、钢龙骨热浸镀锌膜层必须满足要求，膜层厚度60～80μm。
b、石材外表面的色泽、花纹、图案应符合设计要求，且四周不应有明显的差异。
石材的编号应用设计编号一致。
c、对于可更换式不锈钢SE专用挂件、勾板式结构应在石材上下边开两个槽长为100±2mm、槽深为20mm、宽为7±1mm的短槽，两短槽距离石板两端部的距离不得小于石材厚度的3倍且不小于90mm，不大于180mm。
d、开槽后的石板不得有损坏、暗裂或崩裂现象，槽口应打磨成45°倒角，槽内应光滑、洁净。
e、石材开槽后应用高压水冲干净或用水和刷子清理，不允许有残存的石屑，严禁用溶剂型和化学清洁剂洗石材。
石材幕墙施工安全技术交底
石材幕墙施工安全技术交底1. 前言本文档旨在对石材幕墙施工的安全技术进行交底，以确保施工过程中的人员安全和施工质量。
2. 施工安全措施在进行石材幕墙施工时，需要采取以下安全措施：- 确保所使用的石材符合相关标准，并且具有足够的强度和耐久性。
- 确保施工现场的安全，包括设置围栏和安全警示标识，防止未授权人员进入施工区域。
- 为施工人员提供必要的个人防护设备，如安全帽、安全鞋、护目镜等。
- 对施工人员进行安全培训，包括正确使用工具和设备、遵守安全操作规程等。
- 定期检查施工设备和工具的安全状况，确保其正常运行和安全使用。
- 加强施工现场的危险品管理，确保化学品和其他危险物质的安全储存和使用。
- 定期进行安全检查和隐患排查，及时采取措施解决存在的安全问题。
3. 施工过程中的风险在石材幕墙施工过程中，可能存在以下风险：- 石材搬运过程中可能导致工人受伤或石材损坏。
故需要注意搬运时选择合适的搬运工具和方法，并确保工人使用正确的姿势进行搬运。
- 施工现场可能存在高空作业风险，如攀爬搭建脚手架等。
故需要为工人提供必要的安全设施，如安全绳、安全网等，并加强高空作业的监督和管理。
- 石材安装时如果操作不当，可能导致石材脱落或倾斜，造成安全隐患。
故需要严格按照安装规程进行操作，并采用可靠的固定方法。
4. 应急预案为应对突发事件，需要制定石材幕墙施工的应急预案，包括但不限于以下内容：- 火灾事故的防范和处理措施，包括灭火器材的配置和使用方法。
- 施工现场发生人员伤害事故时的应急救护措施，包括急救设备的配备和培训。
- 施工现场发生自然灾害等特殊情况时的应对措施，包括疏散和安全避险的流程和指示。
5. 结束语以上是石材幕墙施工安全技术交底的相关内容。
施工方应严格遵守相关规定和要求，确保施工过程的安全和质量。
石材幕墙工程施工技术交底
石材幕墙工程施工技术交底一、工艺流程：龙骨安装放线定位→基层处理→埋板安装→角板安装→施工现场焊接、固定龙骨→安装次龙骨→固定挂件→石材定位切沟→石材安装→注耐候硅酮密封胶→表面清洁→竣工验收二、操作工艺：1.定位放线：水平向控制线采用以50cm水平线为依据向上（或向下）量距来控制石材的水平度和垂直方向分块.在每个方面中间位置的墙上选定一个窗口，从上到下准确找出该窗口的中心线位置，弹上墨线作为竖向控制线，以次为依据向左右量距来控制石材垂直度和水平向分块.2.基层处理对砼玉山南站外墙表面进行测量，检查其平整度，从而保证主龙骨的垂直度，根据图纸对砼玉山南站外墙面进行基层处理，将基平面清理干净3。
螺栓安装以竖向控制线为依据，向左右量距核定钻孔位置，按图纸要求进行膨胀螺栓和化学螺栓的安装。
化学螺栓的安装程序为：钻孔——清孔——置入化学胶管——置入螺杆—-凝固后施工。
保证膨胀螺栓和化学螺栓的准确位置和锚固性能。
4.转接件安装以竖向控制线和化学膨胀为依据，核定主龙骨宽度定点，通过已安装螺栓固定角板于墙体上。
5。
固定主龙骨根据主龙骨图将龙骨进行编号分类码放，然后进行主龙骨安装，安装主龙骨将主龙骨与角板连接,调节主龙骨的垂直度。
6.安装次龙骨根据石材规格分块，确定次龙骨长度，编号分类码放.主龙骨安装完毕检查合格后可以进行次龙骨的安装，次龙骨安装前必须定位准确且复核合格方可进行。
7.固定挂件次龙骨安装完毕检查后进行干挂件的固定。
根据图纸和石材所需的挂件的型号进行数量统计，确定挂件的位置后用螺栓固定。
通过挂件上的长圆槽孔可进行适当的调节，以保证石材位置的准确性.在安装完挂件后检查防雷电设施是否完善。
8。
石材定位切槽因天然石材存在色差,进场要进行养护处理后将石材由浅入深或由深入浅编排序号。
干挂件安装完毕后,即可进行石材的固定，在进行石材安装时，必须按要求在石材边缘进行定位切沟，在配套切沟定位器的配合下可保证切沟的质量和操作安全.9。
石材幕墙技术交底
石材幕墙技术交底工程名称：一、材料1、石材：花岗岩厚度为25mm的火烧板和磨光板，薄厚应均匀，无裂纹、颜色一致、应有出厂合格证明及检验报告。
2、型钢：槽钢8#；角钢∠50*5，型钢表面按设计要求进行涂刷防锈漆防腐处理。
3、金属挂件：采用不锈钢40*4mm4、后置埋板：采用200*300*8mm镀锌钢板5、锚固件：必须通过现场拉拔试验，其承载力应满足设计要求。
二、作业条件1、已建建筑物应具备施工条件，水、电源具备。
2、突出墙面排水管、通风管、电气设备应安装完毕。
3、现场应搭设好双排脚手架，并应设置安全网且应满足使用及安全要求。
4、现场人员、机具及施工所需材料到位，有足够的作业时间。
5、进入施工现场的机具应经检测性能良好。
6、现场工作人员应满足自身岗位要求，具备上岗作业的能力。
三、施工工艺1、工艺流程：测量放线—钻孔—基层处理—埋件安装—复测埋件位置尺寸—钢结构刷防锈漆—埋件与柱体连接件安装—立柱安装—横梁安装—防雷装置安装—防腐处理—石材板块安装—注胶—石材表面清洁测量放线1）在施工前，应对建筑物设计施工图进行核对，并应对已建的建筑进行复测，以建筑物主体结构的基准轴和幕墙的基准轴线，测出幕墙立面外缘控制线，以建筑物主体结构的标高和幕墙原始标高控制点，根据轴线确定立柱的位置线，按照设计确定立柱锚固点的位置，即埋件位置，根据分格依次确定每根立柱及其锚固点位置，再根据基准线、等高线和设计分格确定横梁位置线，放线时应以建筑物中心基准轴线向两侧排线，按设计要求在墙上弹出施工线，幕墙分格轴线测量放线应与柱体结构测量放线相配合。
水平标高要逐层从地面基准线引上，其偏差应及时调整，不得累计。
如误差大于规定的允许偏差其处理方案必须经设计部及相关部门的同意方可进行施工。
2）以基准线为基准：用∮0.5—1.0mm的钢丝在石材墙体垂直、水平偏向各放两根功课安装的控制线，水平钢丝应每层拉两根（宽渡过宽，应每隔20m放一支点，以防钢丝下垂），垂直钢丝应每隔20m拉一根。
石材幕墙龙骨安装技术交底
交底内容：1.0依据标准《建筑工程施工质量验收统一标准》GB50300-2013《建筑装饰装修工程质量验收规范》GB50210-2001《玻璃幕墙工程技术规范》JGJ102-2003《建筑幕墙》GB/T21086-2007《玻璃幕墙工程质量验收标准》JGJ139-2001《金属、石材幕墙工程技术规范》JGJ133-2001《建筑钢结构焊接技术规程》JGJ81-2002《混凝土结构后锚固技术规程》JGJ145-2013施工设计蓝图2018年6月2日业主签字版。
2.0龙骨安装技术幕墙所用钢材采用国产Q235B碳素结构钢，其中非装饰面的钢竖框、钢横框、埋件及连接件钢材表面采用热浸镀锌防腐处理，镀锌层应满足《金属覆盖层一钢铁制件热浸镀锌层技术要求及试验方法>GB/T13912-2002:钢厚度> 6镀锌层厚度局部不低于70prm,平均厚度不低于85um;了<钢厚度<6镀锌层厚度局部不低于55pum,平均厚度不低于70um;钢材应符合下列规定:1).钢材的屈服聂度实测值与抗拉强度实测值的比值不应大于0.85;2)、钢材应有明显的屈服合阶，且伸长率不应小于20%;了1、钢材应有良好的焊接性和合格的冲击韧性。
钢结构外露装饰部位表面采用常温氟碳漆处理，防腐年限不小于10年，具体做法如下:2).底材处理:除油、除锈、除灰;等级应达到So2.5级，表面相糙度保持在40~70um2)、喷涂环氧富锌底漆、环氧云铁底漆再打磨、刮腻子确保喷漆后无明接痕，干膜厚度不小于70um3)、喷涂氟碳面漆喷涂完成后自然干燥即可; 刷涂时刷涂一至二遍，喷涂厚度不低于50um.立柱，钢矩管100mm×50mm×5mm，钢矩管120mmx60mmx5mm横梁，L50mm×50mm×5mm角钢，材质：Q235B，表面热浸锌处理。
最大分格尺寸：1200mm×600mm。
施工流程施工准备→测量放线→结构及埋件检查→拉拔试验→转接件安装→镀锌钢立柱安装→镀锌角钢横梁安装→保温岩棉、防火、防雷安装→隐蔽验收（1）施工准备施工人员熟悉图纸，熟悉施工工艺，对施工班组进行技术交底和操作培训。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（6）、测量点要统一；测量结构要随时记录，记录清单要清楚明了。
二、操作步骤
按土建提供的中心线、水平线、进出位线、500线以及窗台板上皮距水平线的距离，经我安装人员复测后，放钢线。为保证不受其它因素影响，上、下钢线每2层一个固定支点，水平钢线每10米一个固定支点。由水平仪检测，
(IO)脚手架上堆料量不得超过规定荷载，跳板应用钢丝绑扎固定，不得有探头板。 (11)吊顶下方不得有其他人员来回行走，以防掉物伤人。 。
(12)使用电，气焊等明火作业，应清除周围及焊渣溅落区的可燃物，并设专人管护
(13)使甩高凳必须结实，高度不超过l.5m,过时支搭脚手架。使用高梯子时，其高度不超过两米，角度为60度～70度·两腿之间用钢丝绳拉接。不允许在楼顶作业。使用移动式架子要稳固．作业面四周有护身栏。 。
施工测量放线分项工程质量技术交底卡
编号：
施工单位
工程名称
分部工程
幕墙工程
交底部位
测量放线技术交底
日 期
交
底
内
容
一、施工准备
1、主要器具
全站仪、电子经纬仪、水准仪、50m钢尺、激光经纬仪、对讲机、5－7米盒尺。焊机、电锤、电钻、30KG重锤、墨斗、拉力器、铅笔
2、材料准备
50角钢若干、M12*100膨胀螺栓若干、Ф1.2钢丝线若干、Ф0.8鱼线若干。
6
≤50
DS3
双面
往返
各一次
往返
各一次
12
四等
10
≤16
DS3
双面
往返
各一次
往一次
20
专业技术负责人：
交底人：
接受人：
吊顶施工安全技术交底
编号：
施工单位
工程名称
分部工程
交底部位
日 期
交
底
内
容
交底内容
交底内容：
(1)作业人员人场前必须经人场教育考试合格后方可上岗作业．
(2){蚀人品进人施工现场必须戴安全帽，系好下额带，锁好带口；严禁赤背、穿拖鞋。
(3)作业人员严禁酒后作业．严禁吸烟。禁止在施工现场追逐打闹。
(4)登高(2m以上)作业时必须系安全带。且系挂牢固．高挂低用。应穿防滑鞋，使用的工具要放于工具袋内，不要乱丢乱扔．同时．高空作业人员禁止从上向下投掷物体，以防砸伤他人．
(5)施工中，使用的电动工具及电气设备．均应符合国家现行标准《施工现场临时用电安全技术规范》(JGJ 46-2005)的规定；电动工具及电气设备的安装必须由专业电工完成．
3、作业条件
施工测量放线必须在风力不大于四级的情况下进行，放线后定时复核，以保证幕墙垂直度及立柱位置的正确性，考虑到此工程为高层建筑，应采用仪器放线而不能采用铁线吊线的方法，然后放水平线，用水准仪（有时也可用水平管）进行水平线的放线，一般的铁线放线采用花篮螺丝收紧。
3、测量放线原则
（1）、测量工作的基本要求：遵守国家法令、政策和规范，明确为工程施工服务。遵守先整体后局部和高精度控制低精度的工作程序。要有严格审核制度。建立一切定位放线工作要自检、互检合格后，方可申请主管部门验收的工作制度。
(14)施工过程中防止粉尘污染应采取相应的防护。有噪声的电动工具应在规定的作业时间内施工，防止噪音污染、扰民。
(15)施工理场必须工完场清．清扫时应洒水，不得扬尘 。废弃物应按环保要求分类堆放及消纳(如废塑料板、矿棉板、硅钙板等)．
专业技术负责人：
交底人：
接受人：
进出位线与中心线放线相同，每层楼由水平仪检测，相邻支座水平误差应符合设计标准，以满足幕墙正常的三维调整功能。将每对水平控制点和竖向控制点用钢线连接。连接后的钢线在立面上形成网状，用记号笔将网的每个交叉点作上标记以确定在施工过程中拉线的交叉点不变。拉线下垂处可用腰线支撑，最后用激光仪检查放线的偏差，并予以调整。
(6)顶棚高度超过3m应设满堂红脚手架．跳板下应安装安全网。
(7)吊项的房间或部位要由专业架子工搭设满堂红脚手架．脚手架的临边处设两道防护栏杆和一道挡脚板，吊顶人员站于脚手架操作面上作业，操作面必须满铺脚手板。 (8)吊顶的主、副龙骨与结构面要连接牢固，防止吊顶脱落伤人。
(9)高大工业厂房的吊顶，搭设满堂红脚手架要有马道，以供作业人员上下行走及材料的运输．严禁从架管爬上爬下。 ，
（2）、测量仪器必须按规定进行检测，钢卷尺应送法定专业机构检定。
（3）、测量人员应提前熟悉施工图纸和现场各种高程坐标，控制点及精密导线网点，精密水准点，平面方格网点，仔细检查审核施工放线依据。
（4）、测量放线是确保施工质量的最关键的工序，必须严格按施工工艺进行，为保证测量精度，除熟悉图纸，采用合理的测量步骤外，还要选用比较精确的激光经纬仪、水平仪、铅垂仪等仪器设备进行测量放线，测量工作开始之前，必须与总承包方取得联系，与土建单位确认三项基准数值，由总包方移交控制网点等测量成果以及国家控制点数据。
三、控制点的确定原理
使用水平仪和长度尺确定等高线（如图1）
使用激光经纬仪、铅垂仪确定垂直线（如图2）
使用激光经纬仪校核空间交叉点（如图3）
图1图2图3
（四）质量要求
等级
每千米
高差全
中误差
（mm）
路线
长度
（km）
水准
仪的型号水Fra bibliotek准尺
观测次数
往返较差、附合或
