防尘防水试验作业指导书
防水工程作业指导书

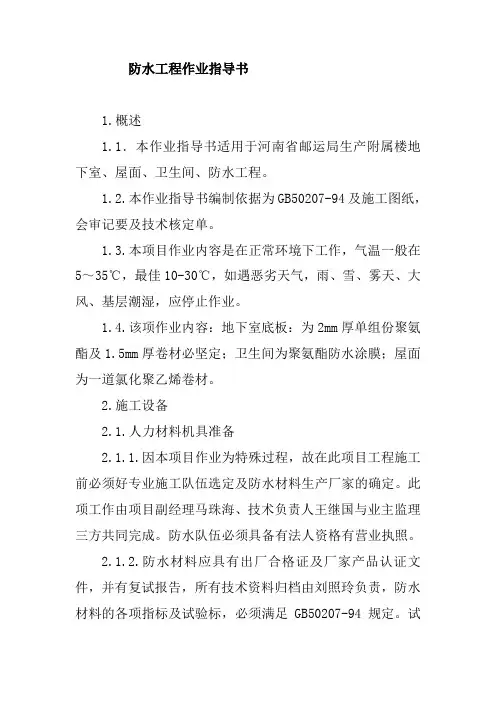

防水工程作业指导书1.概述1.1．本作业指导书适用于河南省邮运局生产附属楼地下室、屋面、卫生间、防水工程。
1.2.本作业指导书编制依据为GB50207-94及施工图纸，会审记要及技术核定单。
1.3.本项目作业内容是在正常环境下工作，气温一般在5～35℃，最佳10-30℃，如遇恶劣天气，雨、雪、雾天、大风、基层潮湿，应停止作业。
1.4.该项作业内容：地下室底板：为2mm厚单组份聚氨酯及1.5mm厚卷材必坚定；卫生间为聚氨酯防水涂膜；屋面为一道氯化聚乙烯卷材。
2.施工设备2.1.人力材料机具准备2.1.1.因本项目作业为特殊过程，故在此项目工程施工前必须好专业施工队伍选定及防水材料生产厂家的确定。
此项工作由项目副经理马珠海、技术负责人王继国与业主监理三方共同完成。
防水队伍必须具备有法人资格有营业执照。
2.1.2.防水材料应具有出厂合格证及厂家产品认证文件，并有复试报告，所有技术资料归档由刘照玲负责，防水材料的各项指标及试验标，必须满足GB50207-94规定。
试验工作由唐晓兵负责。
2.1.3.主要工具：搅拌桶、小铁桶、小平铲、适量板、毛刷、流动刷、剪刀、压辊、量尺、笤帚、消防器材等，由防水施工队自备。
2.2.技术准备2.2.1.编制防水工程项目作业指导书，对防水部位及使用材料以1.4.条为准。
2.2.2.防水层施工在地下水位较高的条件下，在施工前提应先降低水位，做好排水。
水位必须保持在防水层操作标高以下30cm，并保持到防水层施工完。
2.2.3.防水层的基层要求抹平压光，坚实平整。
不起砂、干燥。
阴阳角处应抹成圆弧角，并清理干净。
2.2.4.施工时应按施工工序，下层进行检验合格后方进行下道工序的作业。
2.2.5.当下道工序或相邻工程施工时，对已完成防水层应采取保护防止损坏。
2.2.6.在防水层施工前，穿墙管、管道、设备或预埋件等应安装完毕，防水层完工后，应避免在其墙上凿孔打洞。
2.2.7.防水工程各工序的检查验收及施工时跟踪检查，由质量检查员韦国辉负责。
防水作业指导书
编号：ZDA-文件名称防水作业指导书指导内容：一、防水材料：SBS3+4热熔，水泥基渗透结晶防水材料。
二、操作工艺1、工艺流程：基层处理→基层处理剂涂刷→附加层施工→第一层SBS防水卷材铺贴→第二层SBS 防水卷材铺贴→卷材收头粘结、接头密封→验收→防水保护层施工→回填土施工。
2、基层处理：地下室结构施工完毕并经验收合格后，开始进行地下室外墙防水施工。
将外墙上气泡用水泥腻子刮平，同时将墙面粘连的砂浆、突出物、螺杆头用小铲铲除或用水泥砂浆抹成1：6的缓坡。
外墙阴阳角做半径为50mm的圆弧形。
使外墙面达到规范规定的防水基层要求（基层要求同底板防水基层部分）。
同时拆除临时保护墙，并将卷材甩槎整理好，对于受损的部位必须先行修理。
3、基层处理剂涂刷：采用专用基层处理剂，稀释后在基层表面均匀涂刷一遍。
涂刷基层处理剂时，要按一个方向进行，厚薄均匀，不漏底、不堆积。
待基层处理剂干燥后（干燥4小时，手感不粘），即可进行阴阳角附加层施工及墙面卷材的施工。
4、铺贴附加层：管根、后浇带、阴阳角等部位加铺一层同质卷材附加层，将卷材裁成相应的形状进行粘结（图示见下页），宽度50cm（超过转折处或后浇带250mm）。
卷材与管根连接要求见下页图。
附加层施工必须粘贴牢固，施工要细心。
项目质检员对此部位专门做隐蔽工程检查，并作书面记录。
5、外墙立面SBS防水卷材铺贴：为保证卷材铺贴质量，方便操作，卷材施工应按工序施工，依次如下：5.1首先，用小白线和彩色粉弹线分档、确定卷材实际铺贴位置、铺贴间距，应符合有关卷材铺贴技术要求(见第三条“技术质量要求及注意事项”所述)。
5.2然后选择底板西南角一个区范围做样板。
经项目验收合格后，进行大面积施工。
施工负责人：指导人：被指导人：指导时间：编号：ZDA-文件名称 防水作业指导书指导内容：阳角折裁图折线裁线阳角附加层图250250阳角折式图阳角成型图250250卷材阳角裁剪配件5.3按分档位置要求，将改性沥青防水卷材按铺贴长度和弹线尺寸裁剪并卷好备用，外墙防水层直接从底板甩出的接头开始，按搭接要求从下往上进行外墙防水层施工。
防水防污检测作业指导书
防水防污检测作业指导书1. 检测目的本作业指导书旨在指导防水防污检测工作的进行，确保建筑物或设备具备良好的防水防污性能，从而保护建筑物或设备的长期使用寿命。
2. 检测范围本检测作业指导书适用于建筑物、设备等防水防污层的检测工作。
3. 检测准备在进行防水防污检测前，需要做好以下准备工作：- 确定检测目标：确定需要检测的建筑物或设备的具体部位。
- 准备检测仪器：根据检测目标的不同，选择合适的防水防污检测仪器，如渗漏检测仪、压力测试仪等。
- 制定检测方案：根据检测目标和检测仪器的特点，制定详细的检测方案，包括检测的时间、地点、方法等。
4. 检测步骤本次防水防污检测的步骤如下：1. 准备工作：清理检测目标表面，确保无杂物和污染物。
2. 检测仪器准备：根据检测方案，将仪器设置好并进行校准。
3. 检测操作：按照检测方案，使用相应的检测仪器进行检测。
注意仪器的使用方式和安全操作规范。
4. 数据记录：将检测结果记录下来，并注明检测时间、地点等相关信息。
5. 结果分析：根据检测结果进行分析，并评估建筑物或设备的防水防污性能。
6. 检测报告：根据检测结果和分析，编写检测报告，并提出相应建议或改进措施。
5. 注意事项- 在进行防水防污检测时，应确保操作人员具备相关的技术水平，熟悉检测仪器的使用方法并按照操作规范进行操作。
- 在检测过程中，应注意安全事项，如佩戴个人防护装备和确保检测仪器的正常使用，避免发生意外。
- 检测完成后，应将检测仪器进行清洁和维护，以确保其正常使用寿命。
6. 总结防水防污检测是确保建筑物或设备正常使用的重要环节。
通过遵循本作业指导书的指导，可以准确并有效地进行防水防污检测，并提供相应的改进措施，以保护建筑物或设备的使用寿命。
防水施工作业指导书
防水工程作业指导书一、施工准备：开工前项目经理要组织技术员、施工员、预算员等人员熟悉图纸，组织技术交底，制定质量及安全目标，编制施工图元算，提出材料计划。
1、劳动力准备（1）专业防水资质要求。
防水施工人员应持有建设行政主管部门或其他指定单位颁发的执业资格证书或上岗证。
防水施工必须由具有相应资质的专业防水施工单位承担。
（2）根据施工进度计划要求，现场作业条件，安排防水工劳动力计划。
（3）对新材料、新工艺和防水项目，做好工人的实际操作技能示范培训工作。
（4）以人为本，做好作业面防水工的消防安全教育和职业防护工作。
2、材料准备（1）防水工程所使用的材料，应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
（2）对进场的防水材料应按规范要求抽样复验，并提出试验报告，不合格的材料不得在工程中使用。
（3）对半成品防水材料提前进行加工，并进行质量检查，以保证质量。
（4）防水的辅助材料和防水层施工相关的各种材料，其品种、规格、性能等应符合现行国家产品标准和设计要求，而且同样要求合格。
（5）所有材料的数量都应满足工程实际和正常消耗数量的需要，以保证施工工序顺利地进行，确保工程进度。
（6）材料的保管不能影响材料的性能和安全。
卷材要求放在阴凉通风的仓库内，直立堆放，高度不宜超过两层，防水涂料应储存在清洁、密闭的塑料桶内或内衬塑料的铁桶中，保管环境应干燥、通风，并远离火源。
二、施工工艺1、基层清理完毕后，应先将阴阳角、伸缩缝、施工缝等重点部位进行处理。
特别是泄水孔等不易涂刷的部位、应做加强处理，涂刷2-3遍防水底层涂料。
2、备好防水卷材、防水涂料、基层涂料和粘接卷材的涂料必须要分清。
涂刷底层涂料。
为提高防水卷材与基层粘结性，可用底层涂料反复涂刷，并涂刷均匀，覆盖完全，充分渗入混凝土基层，以提高粘结强度和抗剪切强度。
3、防水涂料必须按照产品使用说明进行配比，按A:B=2:1的比例进行配比，每次搅拌量以现场实际用量配对。
防尘防水操作规程
作业指导书操作规程 ■试验规程 □ 工作指引 □ TITLE 标题: 防尘防水操作规程 INSTRUCTION NO 指导书编号 WI-141 CONTROL NO 受控编号 PAGE2 / 8PREPARED BY DATE 制订 日期 CHECKED BY DATE 审核 日期APPROVED BY DATE批准 日期6.2.4 IP4X: 直径2.5mm 的钢线用0.9~1.1N 的力钢线不得完全进入开口。
6.2.5 IP5X ：每立方米试验箱容积2KG 的滑石粉，让滑石粉悬浮于试验箱内，试样经过测试后进入的滑石粉不得影响试样的电气强度测试。
6.2.6 IP6X ：每立方米试验箱容积2KG 的滑石粉，让滑石粉悬浮于试验箱内，试样经过测试后不得有滑石粉进入试样的壳内。
7. 第二位特征数字所表示的防止水进入的试验7.1 IPX1: 防止垂直方向滴水7.1.1 首先对样品进行电气强度以及绝缘电阻测试，被免因样品本身过不了电气强度测试而误判为防水不合格。
7.1.2 在进行试验前,样品在常温额定电压点亮30min 。
7.1.3 点击软件操作画面的手动画面，打开降雨水箱上的水龙头开关，再点击降雨供水,直到水龙头有水流出再关上水龙头，确保水箱内有足够的水量。
7.1.4 将样品按正常使用安装方法安装于转台上,随后移放至水箱下面的正中央处。
7.1.5 在软件操作画面启动IPX1试验(注:试验进行10min ，水滴落的高度为 200mm ， 水流量为1mm/min ，转台的转速为1r/min 。
)7.1.6 试验结束后,要尽量使样品平稳地移离转台,然后用干的抹布把表面的水渍擦干,进行目视检查以及电气强度和绝缘电阻测试。
7.1.7 试样有进水或者电气强度和绝缘电阻测试不合格，该测试判定为不合格。
作业指导书操作规程 ■试验规程 □ 工作指引 □ TITLE 标题: 防尘防水操作规程 INSTRUCTION NO 指导书编号 WI-141 CONTROL NO 受控编号 PAGE3 / 8PREPARED BY DATE 制订 日期 CHECKED BY DATE 审核 日期APPROVED BY DATE批准 日期7.2 IPX2: 防止当外壳在15度范围内倾斜时垂直方向滴水7.2.1 首先对样品进行电气强度以及绝缘电阻测试，被免因样品本身过不了电气强度测试而误判为防水不合格。
防水工程作业指导书防水工程作业指导书防水工程防水作业指导书.doc
1•目的确保防水工程施工质量，规范防水工程施工工作。
2•适用范围适用于北京地铁6号线11标段内的所有防水工程施工工作。
3•编制依据《地下铁道工程施工及验收规范》(GB50299-1999 ( 2003年版))、《地下工程防水技术规范》(GB50108-2008)、《地下防水工程质量验收规范》(GB50208-2002).4•作业准备4.1技术准备在正式施工前，根据图纸要求并结合现场实际情况给防水施工工班作书面安全、技术交底。
4.2料具准备主要材料：1.5mm厚EVA塑料防水板；配套材料：背贴式止水带及注浆花管、注浆圆盘及注浆管、MOg/nV 土工布、钢边橡胶止水带；辅助材料：塑料圆垫片、金属垫片、L>32mm射钉带；施工机具：自动爬行热熔焊机、1000W热风枪、专用电鎔铁、气密试验测压表、气筒、手锤、壁纸刀、剪刀、漏电保护电源箱、线缆插盘、彩笔、盒尺等。
4.3安全消防与材料堆放保存本工程附加防水层施工的防水材料有可燃性，材料堆放时应整齐有序、便于展开下料, 现场设置防水桶，设置醒目的防火标识牌，工人在施工现场严禁吸烟作业。
防水配套材料的堆放应具防雨防潮措施，杜绝因雨淋、浸泡而报废材料，材料进场后有专人看护。
4.4劳动力安排根据本工程的施工任务及工期，安排一个施工队，约14个工人。
具体劳力数量届时可根据需要随时补充调整。
为保证区间竖井横通道施工顺利开展，加强对施工过程的控制，加强对施工队伍的管理，根据工程施工需要，项目经理部按具体工点施工安排配置各级管理人员，以满足施工的管理需要。
5操作工艺5」EVA防水板施工工序流程图基面平整度处理及明流水堵漏-基面报验-铺设土工布缓冲层-铺设EVA防水板-T 型焊缝接头做加强T施工缝、变形缝固定背贴式止水带T固定注浆圆盘-外观和焊道充气自检f防水报验f仰拱土工布、细石混凝土保护覆5.2基面要求(1)、铺设防水板的基面表面应无明流水，否则应进行初支背后注浆或表面刚性封堵处理，待基层表面无明水时，再施做下道工序。
设备防水防尘实验报告
设备防水防尘实验报告实验目的：本实验旨在测试设备的防水防尘功能，评估其在不同湿度和灰尘环境下的性能表现，为产品的设计和改进提供参考。
实验材料：- 防水防尘设备（待测试设备）- 压力和湿度控制器- 灰尘粒子（标准颗粒）- 测试平台- 实验记录表实验步骤：1. 设备准备a. 将待测试设备放置在测试平台上，并确认其处于正常工作状态。
b. 清洁和准备测试平台，确保其表面干燥和无灰尘。
2. 湿度测试a. 制定不同湿度下的测试计划，例如分别设置50%、70%和90%的湿度。
b. 使用压力和湿度控制器，将湿度调整至目标数值，并确保该湿度能稳定保持一段时间。
c. 将待测试设备置于设定的湿度环境中，保持一定的时间，例如30分钟。
d. 终止湿度环境，取出设备，检查其外壳和内部是否有湿润部分。
3. 防水测试a. 准备容器，注入适量的水，并确保待测试设备不会因水位上升而完全浸泡。
b. 将待测试设备放置在容器中，使其部分或全部接触水面。
c. 在规定时间内观察设备的防水表现，特别注意设备内部是否有水渗入的现象。
d. 取出设备，用干净的布擦拭并彻底检查，确保没有残留的水分。
4. 防尘测试a. 在测试平台上加入一定数量的灰尘粒子，使其分布均匀。
b. 将待测试设备置于含有灰尘的环境中，保持一段时间，例如30分钟。
c. 取出设备，用小刷子或气泡清洁设备外壳，并彻底检查设备内部是否有灰尘堆积的现象。
5. 记录和分析数据a. 实时记录湿度、防水和防尘测试的过程和结果。
b. 整理数据并进行分析，评估设备在不同条件下的防水防尘能力。
c. 根据实验结果，提出改进设备防水防尘性能的建议。
实验注意事项：- 在实验过程中，确保实验环境和设备本身的安全，防止发生意外或损害设备。
- 操作仪器和设备时，严格按照使用说明操作，避免误操作导致不准确的实验结果。
- 实验结束后，对设备进行彻底清洁和维护，以保持设备的长期可靠性。
实验结果：根据实验记录的数据和观察结果，可绘制表格或图形，清晰地展示设备在不同测试条件下的防水防尘效果。
防水施工作业指导书
防水施工作业指导书目录一、适用范围： (3)二、防水施工质量要求 (3)三、施工工序与工艺流程 (3)3.1底板结构防水施工工艺 (4)3.2侧墙防水施工 (5)3.3顶板防水施工 (6)3.4施工缝防水施工 (7)3.5变形缝防水施工 (11)3.6立柱桩、穿墙管件和管井防水 (17)3.7其他特殊防水 (19)3.8背贴式止水带施工技术要求 (19)3.9遇水膨胀止水胶施工技术要求 (20)3.10全断面注浆管 (21)3.11聚硫密封胶 (22)3.12接水盒 (22)3.13防水材料搭接 (23)四、资源配置 (24)4.1人员配置 (24)4.2材料配置 (24)五、质量控制及检验 (29)六、安全及环保要求 (31)6.1安全要求 (31)8.2环保措施 (34)防水施工作业指导书一、适用范围：本作业指导书适用于明挖段及管幕结构法段主体结构防水施工。
二、防水施工质量要求⑴主体结构防水等级为二级，不容许漏水，结构表面可有少量湿渍，总湿渍面积不应大于总防水面积的2‰；任意100m²防水面积上的湿渍不超过3处，单个湿渍的最大面积不大于0.20m²。
平均渗水量不大于0.05L/(m2.d)，任意100m ²防水面积上的渗漏量不大于0.15L/(m2.d)。
设备用房防水等级为一级，不容许渗水，结构表面无湿渍。
⑵主体结构采用C40防水钢筋混凝土，设计年限100年；防水混凝土的设计抗渗等级：P10。
三、施工工序与工艺流程结构防水施工工艺流程如图3.1。
图3.1：施工工序与工艺流程图各阶段施工工艺如下：3.1底板结构防水施工工艺本工程主体结构底板采用预铺反粘式防水卷材，施工缝、倒角等处加强层采用高分子双面自粘防水卷材。
⑴工艺流程清理基层→阴阳角倒角施工→擦干明水→定位、弹线→铺设反粘式防水卷材→施工缝、倒角处铺设高分子双面自粘防水卷材→检查验收→防水保护层施工。
⑵铺设前基岩检查内容：①铺设防水卷材的基面应平整，在铺设防水卷材前应进行基层处理，处理方法可采用细石混凝土抹面的方法，处理后的基层应满足如下条件：D/L≤1/10其中:D—相邻两凸面间凹进去的深度；L—相邻两凸面间的距离②基面上不得有尖锐的毛刺部位，特别是混凝土表面经常出现尖锐的石子、钢筋头、钉子等硬物，应从根部割除，并在割除部位用水泥砂浆覆盖处理干净，避免浇筑混凝土时刺破防水卷材。
防水工程施工作业指导书
XXX栋工程编号: XXXXX002 防水工程施工作业指导书单位：编制：审核：批准：XXXX年XX月XX日发布XXXX年XX月XX日实施XX栋工程防水工程施工作业指导书1. 适用范围适用于XX楼地下室防水施工。
2. 作业准备2.1技术准备认真阅读和审核设计图纸及现场审核，熟悉并分析施工现场实际情况，施工人员进场前进行技术交底。
2.2 人员准备防水工人经过专业培训取得合格证。
2.3材料准备抗渗砼及防水卷材数量满足需要，质量符合要求。
2.4机具准备防水工程施工需要的工具主要有：小平铲、小胶桶、扫帚、剪刀、钢卷尺等。
3. 技术要求①《地下工程防水技术规范》GB50108-2008②《地下防水工程质量验收规范》GB50208-2011③《弹性体改性沥青防水卷材》GB18242-2008④《建筑工程施工质量验收统一标准》GB5300-20014.施工程序与工艺流程4.1 PET防水卷材的施工基层清理、湿润→定位、弹线→抹水泥（砂）浆→铺贴附加层卷材(宽度不少于500mm)→大面铺贴卷材→提浆、排气→长短边搭接接头粘结→卷材收头、密封1.清理基层、湿润将基层杂物、尘土、灰渣清扫干净，洒水湿润，基层必须经验收合格。
2.定位、弹线在基层上宜弹设基准线，以确定PET防水卷材位置。
根据现场基层平整度情况，确定水泥（砂）浆铺抹厚度，厚度通常为1～3mm（顶板采用20厚1：3水泥浆），在卷材铺贴范围内抹水泥浆（范围不宜过大，超出卷材100～300mm为宜、边抹边铺），水泥（砂）浆需铺设均匀，表面平整。
3.抹水泥（砂）浆、铺贴附加层卷材揭掉PET防水卷材下表面的隔离膜，将PET防水卷材平铺在刚刚铺抹的水泥浆上，施工时先铺贴附加层卷材，检查合格后在铺贴大面防水。
4.大面铺贴卷材第一幅卷材铺贴完毕后，再抹水泥浆，接着铺设第二幅卷材，以此类推。
5.提浆、排气用抹子、手持压滚或橡胶板赶压卷材表面，提浆、排出卷材表面下的空气，使卷材与水泥浆紧密贴合。
防水工程作业指导书
防水工程作业指导书一、施工准备1、熟悉图纸、设计变更及相关规范、图集。
（1）施工依据：《地下防水工程施工技术标准》（ZJQ08-SGJB 208-2005），《地下工程防水技术规范》（GB50108-2008），《住宅室内防水工程技术规范》（JGJ298-2013）。
（2）验收依据：《地下防水工程质量验收规范》（GB50208-2011）。
2、项目（生产）副经理根据总工期进度计划编制防水工程施工进度计划，组织施工队伍及材料、机具进场，并给现场施工管理人员、施工队伍交底，。
3、技术负责人（工长）编制防水施工方案、样板施工计划，总工审核，项目经理批准，交底给现场施工管理人员。
4、工长或施工员编制防水施工技术交底，安全员编制防水施工安全技术交底，总工（技术负责人）审批，交底给施工班组。
5、工长编制月度物资计划，施工员编制日常物资计划，均报总工、合约经理审核，项目经理审批，交到物资部，由工程部、合约部、物资部三方留底归档。
6、测量主管（测量员）完成标高复核，引测测量基准点，将施工区域范围移交给施工队伍负责人。
7、项目部必备检测工具：卷尺、游标卡尺、壁纸刀、腻子刀。
二、现场施工及验收1、生产经理、总工(技术负责人)、工长、施工员全程参与样板间施工。
2、生产经理、工长(施工员)根据施工方案要求，负责落实材料堆放场地，提供工作面，根据工期进度计划要求组织工人、材料进场。
3、物资进场，施工员、材料员会同监理单位共同验收，材料员收集物资质量证明文件并交给取样员，取样员会同监理见证员现场见证取样，并负责取回检测报告。
主材为我单位提供时，施工员编制物资进场验收记录，材料员编制汇总物资进场记录。
4、测量员现场复核定位点、线、标高，并编制测量复核记录。
总工（技术负责人）完成技术复核。
5、施工员、质检员完成基层隐蔽自检后，质量总监（质检员）向监理单位报验，会同监理工程师完成验收，并完成隐蔽工程验收记录。
6、工长、施工员监查现场进度、质量，编制物资进场计划、区段施工进度计划、防水施工记录，下发整改通知单，对发现严重质量问题、违反规范强条施工行为及时上报副经理（生产）、总工（技术负责人）处理，落实、协调、解决影响施工生产问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1）灯具挂在粉尘箱外面，在额定电源电压下工作直至达到工作温度
受试设备的支承件应呈格栅状，以避免挡板左右，10min后，关掉灯具电源，使灯具继续冷却，同时喷水10min。
9.2.5防溅水灯具（IP第2位特征数字为4）用图7所示的溅水装置，按9.2.4所述的方法从各个方向喷水10min，灯具应安装在管子的旋转中心以下，使灯具两端都能充分地喷到水。
管子应摆动360°，垂直两侧各180°，完整摆动一次（2X360°）的时间约12S。试验时灯具应绕其垂直轴旋转，转速为1r/min。
防尘、防水试验作业指导书
文件编号
版本号
共页
第页
1.目的
防止人触及或接近外壳内部的带电部件和触及运动部件，防止固体异物进入外壳内部，防止水进入外壳内部达到伤害程度
2.范围
根据灯具的分类和标在灯具上的IP数字，灯具外壳应提供相应的防尘、防固体异物和水侵入的防护等级
3.引用标准
IEC60598.1-2014-9.2.0-9.2.9
受试设备的支承件应呈格栅状，以避免挡板左右，10min后，关掉灯具电源，使灯具继续冷却，同时喷水10min。
9.2.6防喷灯具（IP第2位特征数字为5），关掉灯具电源开关，立即经受用带喷嘴的软管从各个方向喷水15min，喷嘴的形状和尺寸如图8所示。喷嘴离样品距离应保持3m。
应调节喷嘴处的水压，使出水速率达到12.5L/min±5%（约30kN/㎡）
7.结果判定
试验完成后，灯具应承受第10章规定的电器强度试验，并且目视检验表明：
1）防尘灯具内无滑石粉沉积，如果滑石粉导电的话，灯具绝缘就不符合要求。
2）尘密灯具外壳内无滑石粉沉积。
3）在载流部件上火安全特低电压部件上或水迹可能对使用者或周围环境造成危害的绝缘体上应无水的迹象。
4）没有排水孔的灯具，应该没有水进入。
2）将正在工作的灯具以最小的扰动放入粉尘箱内。
3）关上箱门。
4）开启风机或风扇，使滑石粉悬浮。
5）3Байду номын сангаасin后关掉灯具电源，并使之在滑石粉保持悬浮状态下灯具冷却3h
9.2.2尘密灯具（IP第1位特征数字为6），按9.2.1的规定试验。
9.2.3防滴水灯具（IP第2位特征数字为1），承受10min的3mm/min的人工降雨，人工降雨由灯具顶部上方200mm的高处垂直落下。
5）水密和压力水密灯具内的任何部件无水进入的痕迹。
6）IP2X的灯具，相关的试验指不能触及带电部件。IP3X和IP4X的灯具，相关的试具不能进入灯具外壳。又符合标准4.17规定排水孔，IP3X和IP4X的灯具，相关的试具通过排水孔触及带电部件是不允许的。
编制/日期
审核/日期
批准/日期
若有密封压盖，应该用4.12.5试验施加于密封压盖的扭矩的三分之二拧紧。
除玻璃罩的手动固定螺钉外，外罩的固定螺钉应该用表4.1规定扭矩的三分之二拧紧。
螺纹盖应该用下述扭矩拧紧，该扭矩以牛顿米为单位，数字等于以毫米为单位的标称螺纹直径的十分之一。固定其它盖的螺钉应用表4.1规定的扭矩的三分之二拧紧。
6.试验方法
嵌入式灯具，凹槽内的部件和凸出凹槽的部件，应根据制造商安装说明书中指出的IP等级分别进行试验。在进行9.2.4-9.2.9的试验时，可能有必要将凹槽内的部件封闭在一个盒子里。
IP2X灯具，外壳是指容纳主要部件（光源和光学控制装置除外）的灯具部分。
可移式灯具，按正常使用接线后，应置于正常使用最不利的位置。
4.试验设备
符合IEC60529中的仪器设备
5.试验准备
除IPX8以外，进行第二位特征数值试验前，包括光源在内的整套灯具应在额定电压下点亮直至达到稳定的工作温度
试验水温应为15℃±10℃
进行9.2.0-9.2.9的试验时，灯具应按正常使用安装和接线，并置于最不利的位置，装好防护半透明罩（如有的话）
用插头或类似装置连接的灯具，插头或类似装置应作为完整灯具的一部分进行试验，这个要求也适用于独立的控制装置
9.2.4防淋灯具（IP第2位特征数字为3）用图7所示淋水装置淋水10min。半圆形管的半径要尽可能小，并与灯具的尺寸和位置相适应。
管子上的孔应使水喷向圆的中心，装置入口处的水压应约为80KN/㎡。
管子应摆动120°，垂直两侧各60°，完整摆动一次（2X120°）的时间约4S。试验时灯具应绕其垂直轴旋转，转速为1r/min。
安装灯体与安装表面接触的固定式灯具，在进行9.2.0-9.2.9的试验时，应将金属网隔板插在灯具和安装表面之间。
凡有排水孔排水的灯具，安装时应使最低的排水孔敞开，制造商安装说明书另有其它规定的除外。
安装说明书中规定灯具是安装在天花板或顶棚下面的，灯具应固定在一块平板的下侧，平板的尺寸应比灯具与安装表面相接触部分的周边宽10mm。
9.2.0防固体异物灯具（IP第1位特征数字为2），应用IEC60529规定的标准试验指按照本部分第8章和第11章的要求进行试验。
IP第1位特征数字为2的灯具不能要求用IEC60529规定的钢球进行试验。
防固体异物灯具（IP第1位特征数字为3和4），用IEC61032规定的试具C或试具D在每一个可能的部位（不包括密封圈）进行试验，并施加一个力见表9.1.
