地铁装饰测量放线技术交底
装饰装修工程测量放线技术交底
装饰装修工程测量放线技术交底1. 测量放线的重要性装饰装修工程的测量放线是非常重要的环节，它直接影响到后续施工的质量和效果。
准确的测量放线可以确保施工过程中各个部位的位置、大小和比例符合设计要求，保证工程的准确性和美观度。
2. 测量放线的步骤测量放线通常包括以下几个步骤：2.1. 确定标高首先要确定装修区域的标高，这是放线的基础。
标高可以通过测量仪器来确定，具体的操作要根据工程的要求和实际情况来确定。
2.2. 确定基准线确定基准线是为了保证整个区域的水平和竖直度。
通常可以选择墙角或地面边缘作为基准线，然后根据基准线进行其他部位的测量放线。
2.3. 使用测量仪器测量仪器可以帮助我们准确测量各个部位的长度、角度和位置。
常用的测量仪器包括卷尺、测量尺、水平仪等。
在使用测量仪器时，要注意确保其精确度和准确性。
2.4. 标记和放线在测量完成后，需要将测量结果标记在相应的位置上，以便后续施工参考。
标记可以使用粉笔、铅笔或标记液等工具进行。
然后，根据标记线进行具体的放线工作。
3. 测量放线的注意事项在进行测量放线时，需要注意以下几点：3.1. 仔细检查测量仪器在使用测量仪器之前，要仔细检查其状态和准确度。
确保测量仪器没有损坏，并进行校准和调整。
3.2. 确定测量精度根据工程的要求，确定所需的测量精度。
不同的部位可能需要不同的精度要求，要针对具体情况进行调整。
3.3. 注意测量环境在进行测量时，要注意环境的影响。
例如，强光、强风等因素可能影响测量的准确性，需要选择合适的时间和地点进行测量放线。
3.4. 标记清晰可见标记线要清晰可见，并且不易被误删或模糊。
可以使用适当的颜色和标记方式，确保标记的持久性和可读性。
4. 总结测量放线是装饰装修工程中不可或缺的环节，需要重视其准确性和效果。
通过合理的测量放线步骤和注意事项，可以确保施工过程顺利进行，并最终达到设计要求的效果。
在实际操作中，应根据具体情况灵活运用，并密切配合其他施工工序的要求。
测量放线安全技术交底记录
测量放线安全技术交底记录第一部分：前言1.本次测量放线工作是为了确保施工过程中的安全，保证测量数据的准确性和可靠性。
2.测量和放线工作将在各种环境和地形条件下进行，包括建筑工地、道路、桥梁等场所。
3.所有参与测量放线工作的人员都必须具备一定的测量知识和技能，并遵守相关安全规定。
4.本次工作的目标是确保施工现场和设备的安全，减少测量误差，提高工作效率。
第二部分：安全技术交底内容1.工作前的准备a.在开始工作前，必须先检查测量设备的工作状态，如电池电量、仪器的磁力等是否正常。
b.并将仪器与控制模块连接并校准，确保数据的准确性。
c.检查测量现场的安全措施，如障碍物移除、道路封闭等。
d.确保测量人员穿戴符合要求的个人防护装备，如安全帽、手套、防护鞋等。
2.安全操作规程a.所有测量人员必须熟悉并遵守现场的安全规程和操作手册。
b.在进行测量工作前，必须对设备进行认真的检查和测试，确保设备的正常运行。
c.在测量过程中，应保持仪器和测量点的稳定，避免不必要的震动和影响。
d.必须遵守操作规程，按照指示进行测量和放线工作，严禁随意操作和改变测量参数。
e.对于不安全或疑似有潜在危险的情况，应立即停止工作，并向相关负责人报告。
3.常见危险和预防措施a.高处作业：在进行高处测量和放线时，必须戴上安全帽、安全绳，严禁擅自爬上危险的高处。
b.防护措施：在进行测量工作时，应携带个人防护装备，如手套、安全帽、耳塞等，以防止受到伤害。
c.电气安全：在进行测量工作时，应遵守电气安全规定，如正确使用绝缘夹具、避免触电等。
d.封闭道路：在需要封闭道路进行测量时，必须按照规定进行施工申请，并设置警示标志，确保施工安全。
4.紧急情况处理a.对于发生意外或突发情况时，测量人员必须保持冷静，判断危险性，并立即采取相应措施。
b.在发生火灾、爆炸等紧急情况时，必须立即报警并按照应急预案进行处置。
c.在发生测量仪器故障时，必须立即向负责人报告，并在保证安全的前提下进行维修或更换。
测量放线工安全技术交底模板
一、交底目的为确保测量放线工作的顺利进行，保障施工人员的人身安全和工程项目的质量，特进行本次安全技术交底。
二、交底内容1. 安全生产法律法规及规章制度（1）认真学习并遵守国家、地方有关安全生产的法律法规及规章制度。
（2）熟知本岗位的安全生产职责，确保安全生产。
2. 施工现场安全要求（1）进入施工现场必须佩戴安全帽，穿着合适的劳保服装。
（2）严禁酒后上岗，确保精神饱满。
（3）施工过程中，不得擅自离岗，确保工作连续性。
3. 测量放线设备操作安全（1）严格按照操作规程使用测量仪器，确保设备安全运行。
（2）使用测量仪器时，注意检查设备是否完好，如有损坏，及时报修。
（3）使用钢尺时，注意防止钢尺断裂，确保人身安全。
4. 高处作业安全（1）高处作业时，必须佩戴安全带，并确保安全带正确使用。
（2）高处作业区域应设置警戒线，禁止无关人员进入。
（3）高处作业过程中，注意观察周围环境，防止物体坠落。
5. 防止触电、火灾事故（1）施工过程中，注意检查电线、电缆等是否完好，防止触电事故。
（2）严禁在施工现场吸烟，防止火灾事故。
（3）使用电气设备时，注意遵守操作规程，确保人身安全。
6. 交通安全（1）施工现场内禁止车辆乱停乱放，确保通行顺畅。
（2）施工人员必须遵守交通规则，确保交通安全。
7. 突发事件应急处理（1）发生安全事故时，立即停止作业，组织人员进行救援。
（2）及时向相关部门报告，确保事故得到妥善处理。
三、交底要求1. 施工单位应将本次安全技术交底内容传达给所有测量放线工。
2. 测量放线工应认真学习并严格遵守安全技术交底内容。
3. 施工单位应定期对测量放线工进行安全教育培训，提高安全意识。
4. 施工单位应加强对施工现场的安全管理，确保施工安全。
四、总结本次安全技术交底旨在提高测量放线工的安全意识，确保工程质量和施工安全。
请各位测量放线工认真学习，严格遵守安全操作规程，共同努力，共创安全生产佳绩。
（注：以上模板仅供参考，具体内容可根据实际项目进行调整。

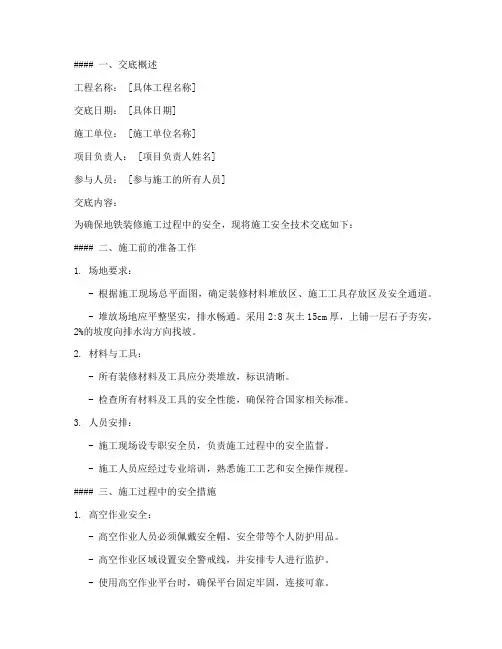

地铁装修施工安全技术交底模板
#### 一、交底概述工程名称： [具体工程名称]交底日期： [具体日期]施工单位： [施工单位名称]项目负责人： [项目负责人姓名]参与人员： [参与施工的所有人员]交底内容：为确保地铁装修施工过程中的安全，现将施工安全技术交底如下：#### 二、施工前的准备工作1. 场地要求：- 根据施工现场总平面图，确定装修材料堆放区、施工工具存放区及安全通道。
- 堆放场地应平整坚实，排水畅通。
采用2:8灰土15cm厚，上铺一层石子夯实，2%的坡度向排水沟方向找坡。
2. 材料与工具：- 所有装修材料及工具应分类堆放，标识清晰。
- 检查所有材料及工具的安全性能，确保符合国家相关标准。
3. 人员安排：- 施工现场设专职安全员，负责施工过程中的安全监督。
- 施工人员应经过专业培训，熟悉施工工艺和安全操作规程。
#### 三、施工过程中的安全措施1. 高空作业安全：- 高空作业人员必须佩戴安全帽、安全带等个人防护用品。
- 高空作业区域设置安全警戒线，并安排专人进行监护。
- 使用高空作业平台时，确保平台固定牢固，连接可靠。
2. 电气安全：- 施工现场严禁私拉乱接电线，所有电气设备必须符合国家标准。
- 电气设备使用前，必须进行绝缘检查。
- 高压线路附近作业时，应采取隔离措施，并配备专业人员进行操作。
3. 消防安全：- 施工现场配备足够的消防器材，并定期检查维护。
- 施工过程中，禁止吸烟和使用明火。
- 确保消防通道畅通，并定期进行消防演练。
4. 材料搬运安全：- 材料搬运时应轻拿轻放，避免碰撞和滑倒。
- 使用机械设备搬运材料时，确保设备性能良好，操作人员熟悉操作规程。
5. 施工环境安全：- 施工现场应保持整洁，及时清理垃圾和废弃物。
- 施工区域设置安全警示标志，提醒施工人员注意安全。
#### 四、施工后的验收与总结1. 施工完成后，进行安全验收，确保各项安全措施落实到位。
2. 验收合格后，组织施工人员进行安全总结，分析施工过程中存在的问题，提出改进措施。
测量放线施工安全技术交底
交底人：
日期：年月日
被交底人：
日期：年月日
4、测量钉桩前，应确认地下管线在钉桩过程中处于安全状况，方可作业。现场测量作业必须远离施工机械。需在施工机械附近作业时，施工机械应暂定运行。
5、在公路和交通繁华的道路上作业时，必须尽可能缩短作业和仪器在通路停车部位上停留时间，在通车部位上作业时，须指派专人担任探望疏通工作并在作业点前后设明显警示标志。
6、测量仪器、钢尺必须经过法定专业计量部门按规定期限定期检定，不得使用未经检定或检定不合格的仪器进行测量，测量仪器必须准确使用，妥善保管。
7、施工现场测量时，必须注意周围的吊车及机械电气设备，防止发生事故，必要时必须停电，吊车停止运做后再作业。
8、在高处作业时，仪器必须安放在牢固的建筑或构筑物上，仪器周围的孔洞事先要盖好。不稳固的地方，禁止放仪器，安放仪器的上下方不得有人工作，设有专人警戒。测量放线Fra bibliotek工程名称
分部工程
施工单位
分项工程
交底内容：
1、所有进入施工现场的人员必须进行入场三级教育并经考核合格方可上岗，凡未经安全教育和交底的人员严禁进入施工现场作业。
2、进入施工现场必须按规定佩戴安全帽，严禁光脚，严禁穿拖鞋、硬塑料底等易滑和高跟鞋进入现场。
3、测量人员必须持证上岗，不得使用无证人员放线。严禁酒后上岗，不得在禁止烟火位置吸烟。
装饰装修工程测量放线技术交底
装饰装修工程测量放线技术交底
一、背景
测量是施工前不可或缺的环节，测量结果的准确性是保证工程顺利进行的基础。
放线是测量的重要组成部分，准确的放线会直接影响到施工质量和进度。
因此，对于装饰装修工程来说，测量放线技术交底是非常必要的。
二、要求
装饰装修工程测量放线技术交底需要满足以下要求：
1. 测量放线工具应符合规范，且在使用前应进行检查，确保工具的准确度和可靠性。
2. 计算机应时刻保持与放线工具同步，确保测量结果的实时性和准确性。
3. 放线过程中，必须进行正确的参照系确定，确保放线数据准确性。
同时，参照系应经常进行复核，以确保放线数据的一致性和准确性。
4. 放线数据应仔细记录，并进行反复核对，以确保数据的准确性和可靠性。
5. 测量放线过程中，必须与其他施工工序进行良好的协调与联动，使各个工序顺利进行，确保施工进度符合期望。
三、注意事项
装饰装修工程测量放线技术交底需要注意以下事项：
1. 对于不确定的测量数据，必须及时记录并进行处理。
无法处理的情况需及时上报。
2. 对于施工现场环境不良的情况，必须采取措施解决，确保测量数据的准确性。
3. 需要不断研究新的测量放线技术，不断提高自身素质和技能。
四、结论
装饰装修工程测量放线技术交底是保证施工质量和进度的重要
保障，需要各相关人员认真对待。
在实际工作中，需要严格按照要
求进行，时刻保持警觉和谨慎。
同时，要注意参照系的准确性和数
据的可靠性，做好协调与联动工作，保证施工进度符合预期。
装修工程测量放线技术交底
装修工程测量放线技术交底
1. 概述
本文档旨在向装修工程相关人员交底测量放线技术，确保施工
过程中的准确性和一致性。
2. 测量放线的重要性
测量放线是装修工程中的关键步骤，它决定了后续施工的准确
性和质量。
准确的测量放线可以确保各个施工环节的尺寸和位置符
合设计要求，避免施工误差和后续矫正带来的额外成本和工期延误。
3. 测量放线的准备工作
在进行测量放线前，需要进行以下准备工作：
- 仔细阅读设计图纸，并确保理解设计要求。
- 准备好测量工具，如测量尺、角度尺、墨线仪等。
- 确定测量基准点，并标注在图纸上。
4. 测量放线的步骤
测量放线的步骤如下：
1. 根据设计图纸确定测量起点和测量方向。
2. 使用测量尺等工具准确测量所需尺寸，并在地面或墙面上做出标记。
3. 使用墨线仪放线，将标记点连线，形成放线线路。
4. 检查放线线路的准确性和一致性，必要时进行修正。
5. 清理和标记好放线线路。
5. 注意事项
在进行测量放线时，需要注意以下事项：
- 保持测量工具的准确性和状态良好。
- 确保测量点的准确度和一致性。
- 注意安全，避免在高处或不稳定的地方进行测量放线。
- 在放线线路上进行清理和标记时，避免损坏已放线的线路。
6. 结论
通过本文档的交底，装修工程相关人员将了解测量放线的重要性、准备工作、步骤和注意事项。
合理严谨地进行测量放线，将对装修工程的顺利进行和质量保障起到至关重要的作用。
任何人要求做放线工作都需要详细阅读本文档，并按照规范进行操作。
地铁装饰装修安全技术交底模板
一、交底概述1. 工程名称：[具体工程名称]2. 施工单位：[施工单位名称]3. 施工地点：[施工地点]4. 交底日期：[具体日期]5. 交底人：[安全工程师姓名]6. 参加交底人员：[参与交底人员名单]二、安全注意事项1. 安全生产纪律：- 进入施工现场必须遵守国家安全生产法规和施工现场的规章制度。
- 施工人员必须佩戴好安全帽、工作服、防护手套等个人防护用品。
- 严禁酒后作业、疲劳作业和违章作业。
2. 高空作业安全：- 高空作业前必须检查脚手架的稳固性，确保其符合安全标准。
- 高空作业人员必须佩戴安全带，安全带应系于可靠固定点。
- 高空作业时，应设置安全防护网，防止坠落物伤人。
3. 电气安全：- 施工现场用电必须符合国家电气安全规范。
- 电气设备应定期检查和维护，确保绝缘良好。
- 施工现场不得私拉乱接电线，非专业人员不得擅自操作电气设备。
4. 材料与工具安全：- 施工材料必须符合国家相关标准和要求，不得使用不合格产品。
- 工具使用前应检查是否完好，确保其功能正常。
- 使用电动工具时，必须佩戴绝缘手套和防护眼镜。
5. 施工现场安全：- 施工现场应设置明显的安全警示标志。
- 施工现场通道应保持畅通，不得堆放杂物。
- 不得在施工现场吸烟、饮酒、打闹。
三、施工安全措施1. 脚手架搭设：- 脚手架应按规范搭设，确保其稳定性。
- 脚手板应铺设平整，不得有裂缝或破损。
- 脚手架的搭设和拆除应由专业人员进行。
2. 高空作业：- 高空作业人员必须经过专业培训，取得相应资格证书。
- 高空作业时，应设置安全防护措施，防止坠落。
- 高空作业区域应设置警示标志，禁止无关人员进入。
3. 电气设备操作：- 电气设备操作人员必须取得相应资格证书。
- 操作前应检查设备是否正常，确保绝缘良好。
- 操作过程中应遵守操作规程，防止触电事故。
4. 材料与工具管理：- 施工材料应按照类别存放，标识清晰。
- 工具应分类存放，定期检查和维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：轨道交通通用表-052
工程名称
重庆轨道交通5号线一期工程装饰装修5201标
施工合同编号
单位（子单位）
工程名称
施工单位
中铁二局集团装饰装修工程有限公司
分部工程名称
分项工程名称
测量放线
交底部位
交底时间
交底内容：
1.施工准备
（1）作业条件
1）站前施工单位移交施工场地完成。
2）站前施工单位完成测量基准点移交。
2.2.2.3二次砌筑测量：根据施工图纸和已测量出的控制轴线，将平面图中各墙体轴线测放到原结构的平面位置，再根据墙体轴线将门洞、构造柱预留洞口等平面尺寸和位置标注在原结构上，经检查无误后方可进行后续墙体的砌筑。
3.成品保护
3.1在测量成果标注位置用红油漆进行醒目标注。
3.2因施工需要，必须覆盖控制线和标高控制点时必须取得许可方可覆盖。
（2）将水准仪架设于站台板上并调平，水准仪架设点距基准标高点必须在水准仪有效测量范围内，将塔尺垂直立于基准标高点上，通过水准仪瞄准读数，再将塔尺垂直立于待测点，待测点必须靠墙或靠柱面以便标记，转动水准仪瞄准塔尺读数，得出：现塔尺底端标高=基准标高+前视读数-后视读数；计算出装修完成面与现塔尺底端标高差，再由塔尺底部向上量取装修完成面与现塔尺底端标高差值加1m即得出装修完成面+1m控制线，用墨斗弹线并做好标记。
2.2.2轴线测量放线施工要点
2.2.2.1获取基准轴线：本工程施工测量，必须以站前土建单位提供的测量基准点为准，在取得基准点后进行复核，确认无误后方可使用。
2.2.2.2站厅和站台纵横轴线测量：根据施工图纸和移交的基准点，使用全站仪测出站台、站厅层中轴线1m的平行线作为横向控制线，然后将经纬仪架设在横向控制轴线上，旋转90°测放出纵向控制轴线，纵向控制轴线可根据现场需求增加。
本工程施工测量，必须以站前土建单位提供的绝对标高为基准，基准标高点由站前土建施工单位提供，在取得基准标高点后进行复核，确认无误后方可使用。
2.1.2.2测量站台控制标高：
（1）因站台存在0.2%的放坡，站台整体装修完成面绝对标高并不相同，根据施工图和基准标高点计算出站台各纵轴线位置装修完成面绝对标高；
2.1.2.3测量站厅控制标高：
站厅层控制标高可以通过楼梯洞口由基准标高点引测至站厅层，测量方法与站台层控制标高测量方法一致。
2.1.2.4弹出标高控制线：
用墨斗线在墙、柱面弹出各点控制标高线并统一做好标记。
2.2轴线测量放线
2.2.1轴线测量放线流程图
获取基准点数据→站厅和站台纵、横轴线测量→二次砌筑测量
（2）器械准备
全站仪、水准仪、经纬仪、红外线水平仪、50m钢卷尺、7.5m钢卷尺、塔尺、墨斗、记号笔、红油漆、手电筒。
2.操作流程及要点
2.1标高控制线测量
2ቤተ መጻሕፍቲ ባይዱ1.1水平控制线测量放线流程图
获取基准标高点→测量站台控制标高→测量站厅控制标高→弹出标高控制线。
2.1.2水平控制线测量放线施工要点
2.1.2.1 获取基准标高点：
4.安全及职业健康要求
4.1进入施工现场应佩带个人防护用品如：安全帽、口罩等。
4.2施工人员严禁酒后上岗、疲劳作业、带病作业。
4.3进入施工现场必须遵守施工现场安全规章制度。
技术交底人：
技术员姓名
施工工长姓名
班组长姓名
监理单位
施工单位
监理工程师：
年月日
技术负责人：
年月日
