桩基褥垫层施工质量标准
褥垫层施工工法
新建铁路哈尔滨至大连客运专线TJ-2标第三项目部褥垫层施工工法中建二局哈大铁路客运专线TJ-2标段项目经理部徐东君二00八年十二月二十二日作为处理软土地基手段之一的CFG桩复合地基，近年在我国土建工程中，已得到广泛使用。
复合地基设计中，基础与桩和桩间土之间设置一定厚度散体粒状材料及土工格栅组成的褥垫层，是复合地基的一个核心技术。
基础下是否设置褥垫层，对复合地基受力影响很大。
若不设置褥垫层，复合地基承载特性与桩基础相似，桩间土承载能力难以发挥，不能成为复合地基。
基础下设置褥垫层，桩间土载力的发挥就不单纯依赖于桩的沉降，即使桩端落在好土层上，也能保证荷载通过褥垫层作用到桩间土上，使桩土共同承担荷载。
一、工程及地质概况：哈大客运专线TJ-2标D1K458+997.38---D1K460+700段褥垫层，此段为高寒地区辽河冲击松软土地基。
1、里程范围：D1K458+997.38～D1K460+700，长度：1702.62米。
2、地质概况：工点位于西孤家子特大桥与新铁铃车站之间，地形平坦，地势开阔。
3、地质条件本工点为普遍分布第四系全新统粉质黏性土，淤泥质粉质黏土、细砂、中砂、砾砂、细圆砾土，由于黏性土的孔隙比较大且呈软塑状态，粉土砂累土呈松散、饱和状态，基本承载力往往会小于150kPa，为松软地基。
松软地基一般分布在地表以下15m之内，局部地段较深，累计厚度一般小于10.0m。
地表多为水稻田。
1、褥垫层的作用1.1保证桩与土的共同作用当基础受到垂直荷载时，桩和桩间土都要发生变形。
桩的模量远比土的大，桩比土变形小，由于基础下设置了一定厚度的褥垫层，桩可以向上刺入，伴随这一变化过程，褥垫层材料不断补充到桩间土上，这样保证一部分荷载通过褥垫层作用在桩间土上，实现了桩和土的共同作用1.2可有效调整桩与土应力比由于CFG桩桩身模量远大于桩间土，一般桩土应力比较大。
但通过褥垫层的作用，可有效减小桩土应力比，这一特性是CFG桩具有较大灵活性。
浩创集团褥垫层、垫层施工工艺标准
褥垫层、垫层施工工艺标准
褥垫层地基施工
一、什么叫褥垫层？ 为提高地基承载力或消除地基土的不良工程性质，改 善其变形性质或渗透性质而采取的人工处理地基方法。 二、简介 竖向承载搅拌桩复合地基应在基础和桩之间设置褥垫层。 褥垫层厚度可取200～300mm。其材料可选用中砂、粗砂、 级配砂石等，最大粒径不宜大于20mm。 褥垫不可以算进基底标高中 在cfg桩的设计中褥垫层是设计的关键，没有发挥，太薄了应力过于集中在桩上，土的 作用没有发挥，一般都给定在100~300mm，可具体到每 个工程应该取多少厚，很少看到定量的计算
三、质量要求 项次 项目 允许偏差mm 检查方法 ± 5 1 标高 用水准仪或拉线尺量 2 表面平整度 3 用2m靠尺和塞尺 3 基础轴线位移 10 用经纬仪或拉线尺量 ± 5 4 基础截面尺寸 尺量 5 留孔中心线位移 5 尺量 模板拉通线检查平 ≤10 6 尺量 整度
五、现场管理制度
1.现场抄平人员以及管理人员不得擅自离开岗位； 2.对机械拌合料要严格按照配合比通知单的要求 进行拌合，对拌合料不均匀运至铺设现场的要承 担由此造成的一切损失； 3.现场负责铺设人员，要按确定后的虚铺高度严 格把关，压实后的平整度符合要求。
垫层施工
一、施工准备 1、垫层施工前，应提前做好该段基层测量定位工作， 边线、标高必须经过检查，并经过四方验收 2、浇筑前，应对施工段位、施工方法、浇筑顺序、 质量要求、安全要求做详细安全、技术交底，本道工序 及相关工序部位检查合格后方可施工，并做好督促工作。 3、检查用电线路，确保施工正常用电，夜间施工保 证足够照明。 4、准备好浇筑工具及备用工具，检查施工机械的运 转是否正常，确保正常施工。 5、采用平板式振捣器振捣及机械压光，应由专人负 责检查、督促，以保证混凝土振捣密实、表面平整。
褥垫层施工方案
沣东智谷一期一标段褥垫层施工方案编制：审核：审批：陕西新融基建设集团有限公司年月日目录1. 编制依据 (1)2. 工程概况 (1)3. 施工准备 (1)3.1. 工期部署 (1)3.2. 施工顺序 (1)3.3. 劳动力筹备 (1)3.4.技术准备 (1)3.4.1. 桩间土开挖及截桩的作业条件 (2)3.4.2. 褥垫层的作业条件 (2)3.5. 施工机具准备 (2)3.6. 材料准备 (2)3.7. 检验试验 (3)4. 施工安排 (3)4.1. 总体策划目标 (3)4.2. 工期保证措施 (3)4.2.1. 影响工期的因素分析 (3)4.2.2. 工期控制措施 (3)5. 施工工艺及方法 (4)5.1. 施工工艺顺序 (4)5.2. 挖桩间土 (4)5.3. 截桩 (4)5.4. 褥垫层施工 (4)6. 质量标准 (4)6.1. 主控项目 (4)6.2. 一般项目 (5)6.3. 应注意的质量问题 (5)7. 成品保护 (5)8. 安全文明施工及环保措施 (5)8.1. 施工安全措施 (5)8.2. 环境保护措施 (6)褥垫层施工方案1.编制依据序号名称编号1 沣东智谷一期一标段施工图纸2 建筑结构可靠度设计统一标准GB50068—20183 建筑地基基础设计规范GB50007—20174 建筑地基处理技术规范JGJ79—2012表1-1 编制依据一览表2.工程概况本工程1-15#楼下筏板下设250mm厚的褥垫层，垫层铺设宜采用静力压实法，夯填度不大于0.9，褥垫层材料选用级配砂石，最大粒径不大于30mm，褥垫层铺设范围为筏板边线外放300mm。
3.施工准备3.1.工期部署1、施工目标，严格履行施工合同，按照设计图纸及有关规范、规范规程施工，确保安全生产，文明施工。
2、质量目标：确保本工程全部达到国家现行的工程质量验收标准，工程一次性验收合格。
3.2.施工顺序施工顺序为：挖桩间土→截桩→褥垫层回填→混凝土垫层施工3.3.劳动力筹备此工程安排3个施工班组施工，现场管理人员和操作人员持证上岗，具体人员配置如下：序号班组名称分班组数每班组人数负责范围1 挖土 1 5 清理基底预留300mm土2 截桩 13 CFG桩截桩头3 回填 1 10 CFG桩间级配砂石回填表3-3 劳动力配置表3.4.技术准备（1）施工前技术管理人员必须认真审图，将施工图中存在的问题及时纳入自审记录中，通过图纸会审予以解决，并组织研讨合理级配砂石施工方案，规划好进出场路线及施工顺序，做好施工前的技术准备工作。
褥垫层施工质量控制
浅谈褥垫层施工质量控制摘要：为确保哈大客运专线路基质量，保证后续路基填筑顺利、高效、保质保量完成生产任务，根据设计文件和规范的相关要求，在全线路基大面积填筑施工前，应选取有代表性的路基试验段，进行现场填筑工艺和土工试验，进而确定一套从基床以下路堤填筑到基床表层填筑施工工艺和检测方法。
本文结合哈大客专施工实际，从褥垫层每一步施工工艺着手，详细介绍褥垫层施工中施工质量控制。
关键词：褥垫层施工控制中图分类号：tu74 文献标识码：a 文章编号：1、褥垫层形式哈大客运专线路基地基处理方式：有cfg基桩和水泥搅拌桩基桩等，其上设置褥垫层。
复合地基顶面设置的褥垫层为0.8m， 20cm 碎石垫层+10cm砂垫层+一层土工格栅+10cm砂垫层+一层土工格栅+30cm碎石垫层。
2、褥垫层的施工质量控制2.1 褥垫层施工准备2.1.1cfg桩桩头破除cfg桩成桩28天后，采用小型挖掘机配合人工挖除桩间土，施工时严格控制标高，防止超挖而扰动桩间土，同时注意保护桩基，防止挖机碰撞而造成断桩。
桩间土清除后，截除桩顶设计标高以上桩头。
截桩时，先由测量人员测定桩顶标高，然后采用截桩机切割桩头。
切割机沿桩周切割后，在同一水平面按60度角布置3个钢钎，用大锤从三个方向同时击打将桩头截断。
截桩后采用人工修凿桩头。
2.1.2cfg桩桩基检测根据《客运专线铁路路基工程施工质量验收暂行标准》的要求，cfg桩施工完成后，需取每检验批10﹪的桩基进行桩身质量、完整性检测，取每检验批1﹪的桩基进行检测取每检验批5‰的桩基进行复合地基平板荷载试验。
cfg桩检测由河北君英建设工程检测有限公司完成。
现场技术人员应提供桩检数量及批次，确保cfg桩检测满足设计及验标要求。
2.1.3 桩间土检测cfg桩检测合后，桩间土如有松动应予以清除，并夯实整平，保证基底面密实、平整。
控制指标：压实系数k≥0.9。
2.2 褥垫层施工从源头抓起，确实做好褥垫层填料原材试验，按规定频率和标准抽检，确保填料级配、材质符合设计、规范要求。
灰土褥垫层技术交底

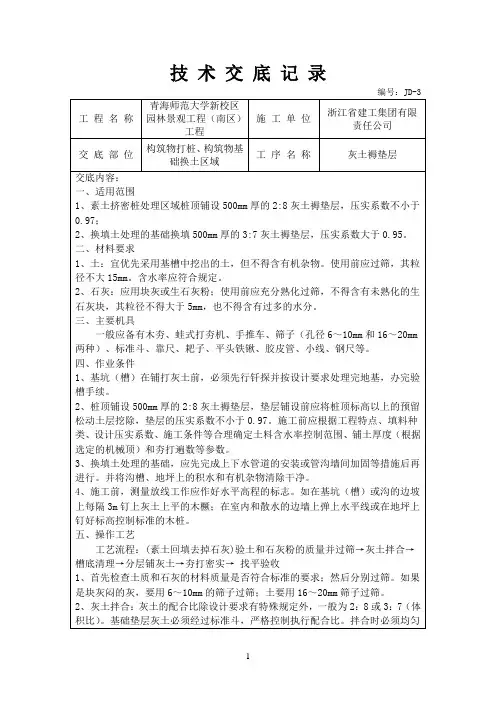

技术交底记录编号：JD-3工程名称青海师范大学新校区园林景观工程（南区）工程施工单位浙江省建工集团有限责任公司交底部位构筑物打桩、构筑物基础换土区域工序名称灰土褥垫层交底内容：一、适用范围1、素土挤密桩处理区域桩顶铺设500mm厚的2:8灰土褥垫层，压实系数不小于0.97；2、换填土处理的基础换填500mm厚的3:7灰土褥垫层，压实系数大于0.95。
二、材料要求1、土：宜优先采用基槽中挖出的土，但不得含有机杂物。
使用前应过筛，其粒径不大15mm。
含水率应符合规定。
2、石灰：应用块灰或生石灰粉；使用前应充分熟化过筛，不得含有未熟化的生石灰块，其粒径不得大于5mm，也不得含有过多的水分。
三、主要机具一般应备有木夯、蛙式打夯机、手推车、筛子（孔径6～10mm和16～20mm 两种）、标准斗、靠尺、耙子、平头铁锹、胶皮管、小线、钢尺等。
四、作业条件1、基坑（槽）在铺打灰土前，必须先行钎探并按设计要求处理完地基，办完验槽手续。
2、桩顶铺设500mm厚的2:8灰土褥垫层，垫层铺设前应将桩顶标高以上的预留松动土层挖除，垫层的压实系数不小于0.97。
施工前应根据工程特点、填料种类、设计压实系数、施工条件等合理确定土料含水率控制范围、铺土厚度（根据选定的机械顶）和夯打遍数等参数。
3、换填土处理的基础，应先完成上下水管道的安装或管沟墙间加固等措施后再进行。
并将沟槽、地坪上的积水和有机杂物清除干净。
4、施工前，测量放线工作应作好水平高程的标志。
如在基坑（槽）或沟的边坡上每隔3m钉上灰土上平的木橛；在室内和散水的边墙上弹上水平线或在地坪上钉好标高控制标准的木桩。
五、操作工艺工艺流程：(素土回填去掉石灰)验土和石灰粉的质量并过筛→灰土拌合→槽底清理→分层铺灰土→夯打密实→找平验收1、首先检查土质和石灰的材料质量是否符合标准的要求；然后分别过筛。
如果是块灰闷的灰，要用6～10mm的筛子过筛；土要用16～20mm筛子过筛。
2、灰土拌合：灰土的配合比除设计要求有特殊规定外，一般为2：8或3：7（体积比）。

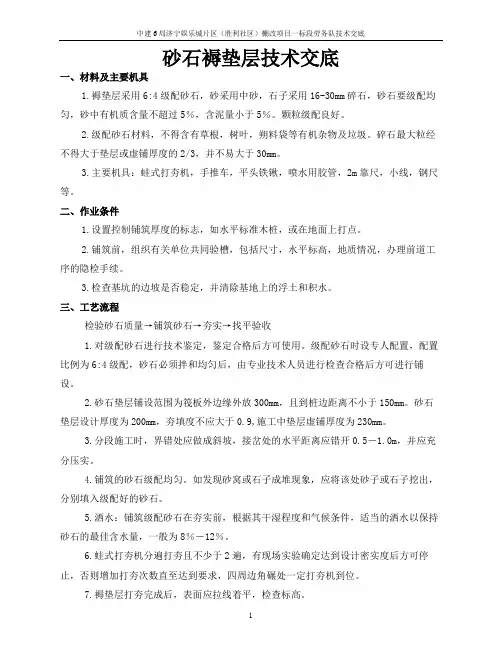

CFG桩基础砂石褥垫层技术交底
砂石褥垫层技术交底一、材料及主要机具1.褥垫层采用6:4级配砂石，砂采用中砂，石子采用16-30mm碎石，砂石要级配均匀，砂中有机质含量不超过5％，含泥量小于5％。
颗粒级配良好。
2.级配砂石材料，不得含有草根，树叶，朔料袋等有机杂物及垃圾。
碎石最大粒经不得大于垫层或虚铺厚度的2/3，并不易大于30mm。
3.主要机具：蛙式打夯机，手推车，平头铁锹，喷水用胶管，2m靠尺，小线，钢尺等。
二、作业条件1.设置控制铺筑厚度的标志，如水平标准木桩，或在地面上打点。
2.铺筑前，组织有关单位共同验槽，包括尺寸，水平标高，地质情况，办理前道工序的隐检手续。
3.检查基坑的边坡是否稳定，并清除基地上的浮土和积水。
三、工艺流程检验砂石质量→铺筑砂石→夯实→找平验收1.对级配砂石进行技术鉴定，鉴定合格后方可使用。
级配砂石时设专人配置，配置比例为6:4级配，砂石必须拌和均匀后，由专业技术人员进行检查合格后方可进行铺设。
2.砂石垫层铺设范围为筏板外边缘外放300mm，且到桩边距离不小于150mm。
砂石垫层设计厚度为200mm，夯填度不应大于0.9,施工中垫层虚铺厚度为230mm。
3.分段施工时，界错处应做成斜坡，接岔处的水平距离应错开0.5－1.0m，并应充分压实。
4.铺筑的砂石级配均匀。
如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。
5.洒水：铺筑级配砂石在夯实前，根据其干湿程度和气候条件，适当的洒水以保持砂石的最佳含水量，一般为8％－12％。
6.蛙式打夯机分遍打夯且不少于2遍，有现场实验确定达到设计密实度后方可停止，否则增加打夯次数直至达到要求，四周边角碾处一定打夯机到位。
7.褥垫层打夯完成后，表面应拉线着平，检查标高。
四、质量标准1.级配砂石的配料正确，拌和均匀，碾压密实后厚度为200mm，夯填度不得大于0.9，顶面标高控制在-7.75m。
2.接茬位置正确，方法合理，接茬处碾压密实，平整。
五、保证措施1.项目部设专人值班，严格按照设计配合比进行施工。
土方开挖、桩头清理及褥垫层施工方案1
土方开挖、桩头清理及褥垫层施工方案1
1. 土方开挖
在进行土方开挖时，首先需要对施工现场进行勘察，确定土方开挖的范围、深度和高程。
在勘察完成后，按照设计图纸要求，采用适当的施工机械进行土方开挖作业。
土方开挖的目的是为了确保地基的稳定性和承载力，同时为后续的施工工作提供合适的基础条件。
2. 桩头清理
桩头清理是指对桩基进行清理和修整的工作。
在进行桩头清理时，首先需要清除桩头周围的杂物和泥沙，确保桩基的稳定性和可靠性。
随后，对桩头进行修整、清理，保证桩顶与土面的平整连接。
桩头清理是桩基工程中的重要环节，对桩基的承载能力和稳定性具有重要影响。
3. 褥垫层施工
褥垫层是指位于地基表面与基础结构之间的一层材料，旨在提高地基承载能力和稳定性。
在进行褥垫层施工时，首先需要将褥垫层材料按设计要求进行层压、均匀铺设。
清理地基表面，确保褥垫层与地基之间的紧密连接。
褥垫层施工完成后，应进行质量检查，确保施工质量符合标准要求。
结语
土方开挖、桩头清理及褥垫层施工是建筑工程中的重要工作环节，对工程的质量和安全具有重要影响。
通过合理的施工方案和规范的操作，可以确保施工工作的顺利进行，提高工程的质量和效率。
在实际工程中，我们需要严格按照设计要求和标准操作，保障施工质量和安全，确保工程顺利完成。
桩基 褥垫层施工方案
目录1.编制依据 (2)2.工程概况 (2)2.1工程信息 (2)2.2地质情况 (2)2.3设计要求 (2)3.施工准备 (2)3.1施工及技术准备 (3)3.2机具准备 (3)3.3材料准备 (3)3.4检验试验准备 (4)4.施工安排 (4)4.1施工总体布置 (4)4.2工期安排 (4)5.主要的施工方法和工艺 (5)6.质量要求 (6)6.1质量目标 (6)6.2质量控制标准 (6)6.3质量保证措施 (7)7.成品保护 (7)8.安全、环保措施 (7)9.成本节约措施 (8)1.编制依据（1）本工程设计图纸（2）施工总组织设计（3）《建筑工程施工质量验收统一标准》(GB50300-2013)（4）《建筑地基基础工程施工质量验收规范》（GB50202-2018）（5）《建筑地基处理技术规范》JGJ79-2012（6）建筑施工手册（第五版）2.工程概况2.1工程信息本项目建设用地位于湖南省株洲市云龙新区，西临田心大道，北临四兴路，项目总占地约310亩，规划总建筑面积约64万平方米，由高层住宅、商业、幼儿园及地下室组成,本次地基（褥垫层）施工方案为首开区5、6、7、8、9栋褥垫层施工。
2.2地质情况根据岩土工程详细勘察报告所载内容，本工程岩土层从自然地面往下依次为素填土（Q4ml）①-1、人工压实填土（Q4ml）①-2、粉质黏土（Q3al+pl）②-1、粉质黏土（Q3al+pl）②-2、土洞②-3、全风化碳质页岩（D）③、中风化碳质页岩（D）④、全风化碳质页岩（D）④-1、中风化灰岩（D）⑤、溶洞（D）⑤-1、溶洞（D）⑤-2、中风化灰岩破碎（D）⑤-3。
各土层详细情况描述见《株洲金茂·林科大工程勘察报告》，在此不再赘述。
2.3设计要求根据地质报告及设计图纸要求，本工程主楼地基采用CFG桩复合地基对基础进行处理，CFG桩顶和基础垫层之间铺褥垫层共同承担荷载形成复合地基。
褥垫层300mm厚，材料选用3：7级配砂石，最大粒径不大于30mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桩基褥垫层施工质量标准
（1）砂垫层应采用天然级配的中、粗、砾砂，不含草根、垃圾等杂质，其含泥量不得大于5%。
检验数量：同一产地、品种、规格且连续进场的砂料，每3000m^3为一批，当不足3000m^3时也按一批计。
施工单位每批抽样检验1组。
监理单位按施工单位抽样数量的10%平行检验或20%见证检验。
检验方法：现场抽样检验砂子含泥量，并进行筛分试验，在施工过程中观察检查有无草根、垃圾等杂质。
（2）碎石垫层应采用未风化的干净砾石或碎石，其最大粒径不得大于25mm，含泥量不得超过5%，且不含草根、垃圾等杂质。
检验数量：同一产地、品种、规格且连续进场的碎石，每3000m^3为一批，当不足3000m^3时也按一批计。
施工单位每批抽样检验1组。
监理单位按施工单位抽样数量的10﹪平行检验或20%见证检验。
检验方法：在现场抽样检验碎石最大粒径、含泥量，并在施工过程中观察检查有无草根、垃圾等杂质及岩性变化情况。
（3）砂、碎石垫层铺设位臵应符合设计
检验数量：沿线路纵向每100m施工单位抽样检验3处，监理单位平行检验1处。
检验方法：观察、测量。
（4）砂、碎石垫层的压实质量应符合设计要求。
检验数量：施工单位沿线路纵向每一压实层每100m抽样检验3个点，
其中：路基中间1点，两侧距路基边缘2m处各1点。
监理单位平行检验不少于1点。
检验方法：按《铁路工程土工试验规程》规定的试验方法检验。
砂垫层宜采用环刀法检测干密度和相对密度。
