详细流程图集装箱码头堆场202409
集装箱码头系统讲解
根据商务合同和码头规定计算闸口费、重箱堆存费、返空费、提空费，通过IC卡扣款。
系统流程图
6、闸口处理模块
系统功能描述
进闸确认
司机提交进场作业单，提交闸口人员扫描条码确认作业进闸，条码可人工输入或扫描；
进闸确认后，中控监控实时反映收发箱作业信息，中控人员调度设备进行作业。
出闸处理
确认作业完成，收箱作业的箱从EIR单转入在场箱，提箱作业的箱从在场箱转入历史箱。
在卸船清单录入完成后，通过堆场计划的支持，将每个卸船箱指定到符合堆场计划要求的场位，形成卸船顺序单。
通过鼠标拖拉方式在堆场BAY图、船舶BAY图之间拖拉，生成作业指令；
根据船舶bay结构及卸船箱信息显示船舶BAY图；
在堆场视图上，按照卸货港、重量、船公司、航线等多种信息的颜色值进行特显标识集装箱的堆放场位；
批量卸船：卸船时，在船舶BAY图上批量选择集装箱，拖拉到堆场，生成批量卸船指令；
卸船时，系统自动提示符合堆放要求的堆场计划区域；
装船时，通过从堆场BAY图向船舶BAY图拖拉出口箱，生成装船指令，系统自动校验船名、航次、放行条、装船确认是否正确，否则不能生成指令；
船舶计划指令自动保存到达本地工作站，出现意外中断后可从本地工作站倒入恢复，避免丢失工作成果；
《集装箱码头系统》
一、码头业务流程图
二、系统图示
三、系统功能说明
1、基础数据管理模块
系统功能描述
管理系统中涉及的各种基础运作代码及数据。包括：
集装箱代码、ISOCODE、箱型、尺寸、材质。
船舶资料
船舶基础信息：包括船舶代码、船名、船籍、呼号、吨位、吃水、船舶结构信息。
船舶结构：定义集装箱船舶每个 BAY的放箱条件，包括该BAY中可放箱的尺寸、箱型、是否可放危品。
集装箱码头作业流程
一．船到码头；
A、确认电脑系统
船公司向总调提供每月船期安排预报
总调将各船期预报汇总为月度船期预报总表
总调根据月度船期预报总表定义码头操作系统
船公司向总调提供最新的截止收箱时间、卸货港、航次，船舶资料等。
总调根据船公司要求更新并确认电脑系统
B、安排
集司调度根据到港时间、装卸量，安排装卸机械及泊位
将泊位安排电话通知现场操作人员
将泊位安排结果通知船公司、代理
将泊位安排的结果制成靠泊计划表，提供给海关、边检、引航或其他相关单位
二.集装箱进堆场
集司调度安排集装箱在堆场的摆放位置，并将货物资料通知库场
库场人员确定装卸集装箱要使用的工具，并安排工具及器械到位
库场人员通知操作司机及指挥人员做相关准备，并安排辅助吊具
拖车司机按照指令将集装箱拖至堆场指定位置吊车司机起吊，将集装箱摆放到指定位置库场人员与拖车司机完成交接工作确认
三.拖车进出港
进港：为货主拖运货物的外部拖车空架进入码头堆场
拖车司机领取IC卡
拖车到堆场指定位置提取集装箱
拖车在出闸口接受检验、刷卡交费、出闸
出港：载有集装箱的外部拖车通过进闸口检验进入码头
拖车司机领取IC卡
司机根椐便条纸信息将集装箱拖到指定位置摆放
将便条纸等出闸文件交给出闸操作间，并领回相应的交接单拖车出闸。
码头工艺流程图
轨道 式
集装箱装卸工 艺流程图
桥吊、门机
龙门吊
重箱堆场 桥吊、门机 空箱堆场 堆高机 正面吊
卸船
装船
进出场装卸
集卡运输
出场
进场
普通件杂货： 木材、钢材 装卸工艺流 程图
门机 卸船 吊车 平面运输机 械 堆场 叉车
进出场装卸
货车
散货：煤炭、 黄沙、砂石装 卸工艺流程图
平面运输机 械
堆场
装载机
库场
进出场装卸
货车
门机
现提
货车
大船驳小船
散装水泥 装卸工艺 流程图
螺旋提升卸 船机 管道运输 储罐 货车
石油、天然 气、液体化 工装卸工艺 流程图
管道运输 储罐 货车
散货：粮食 装卸工艺流 程图
散装粮食
吸粮机
密封式皮带 运输 漏斗
电子秤
平面运输车 辆
储罐
门机
粮库
袋装粮食
门机
网袋定关定 型
平面运输车 辆
集装箱操作流程图
1.1完整版本流程图
注：1、图为铁路通用箱流程，红色字体为自备箱、铁路特种箱流程。
2、装车前必须点击“校验票据库车空重”，系统返回为重车的，
不能进行装车操作，现场确认为空车的，应通过铁路货运票据管理系统综合平台（http://10.3.28.87:8080/web用户名：车站电报码+01，初始密码：111111）提交票车解绑异常申请。
等路局后台人员解绑后，再次点击校验，返回为空车的车辆可进行装车操作。
3、装车操作完成后，应确认同步现车和总公司状态，都同步成
功的点击“通知取车”，到达卸车，可根据车站实际选择使用“指定卸线”功能，卸后排空的车辆应点击“通知取车”。
1.2核心版本流程图
注：1、图为铁路通用标准箱流程，红色字体为自备箱、铁路特种箱流程。
2、校验票据库车空重等功能使用说明同完整版。
集装箱码头业务流程介绍
装船现场作业资料汇总
核对进口集装箱信息
船
公
更改进口集装箱信息
司
卸船进场信息 发送海关
单船 进口小结
核对出口集装箱信息
外
轮
调整船图积载位置
理
货
单船出口小结
船舶作业签证
费用结算
船公司
货代
返回
单击添加副标题
Thank You !
202X CIICK HERE TO ADD A TITLE
与 堆放作出正确合理的安
排 动态配箱： 1.出口预配船图设定条
件 卸货港 尺码箱型 重量范围（提示剩
余箱 数） Bay内作业顺序(也
可整船 设定) 2.人工或自动制作桥吊
工作程序
船方
配载员： 1.出口预配清单、船图接收、维护 2.制定桥吊工作程序（或自动制作桥 吊工作程序） 3.制作卸船作业顺序（或自动制作卸 船顺序） 4.出口箱配载上船： 过境箱重新积载（翻舱）处理 指定配载 自动配载 5.稳性、吃水差计算 6.打印出口船图，交船上大副签字确 认 7.配载确认，把作业程序和船图发给 控制中心
控制中心：
监控移箱作业
堆场计划 1. 制定移箱计划，根据堆场 规划、堆存状况和移箱级别， 编制昼夜移箱计划 2. 分 类 整 理 汇 总 、 分 析 移 箱 作业
控制中心： 根据昼夜移箱计划，统一安排 堆场机械、集卡、作业人员
场吊1： •选择集卡 •提箱装车 •提箱确认
现场作业 集卡 集卡
场吊2： •选择集卡 •卸车放箱 •放箱确认
进出口预报箱 量翻舱箱量
预计靠泊时间输入 安排泊位和码头位置 输入预计离开码头时间
根据卸船和装 船实际箱量自 动更正进出口 箱量更正实际 作业翻舱箱量

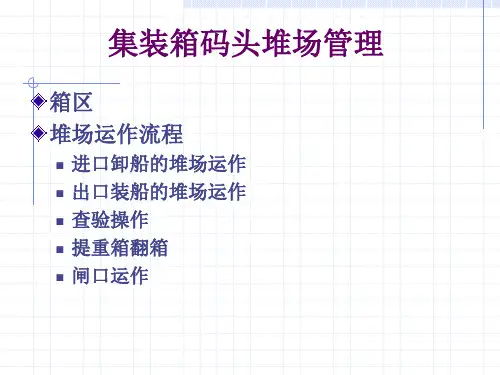

集装箱码头堆场管理分解
船舶配载未考虑出口箱在场分布情况
出口装船的堆场运作
出口取箱翻箱分析
出口取箱翻箱分析
出口取箱翻箱分析
出口装船案例分析
出口装船案例分析
出口装船案例分析
出口装船案例分析
预配及在港数据预处理
出口装船案例分析
出口装船案例分析
堆场位置与船上位置相对应
如何将同一卸货港和箱型的箱子在两张表中的堆场位 置和船上位置相对应是最关键的。以卸货港为HKHKG的 箱子为例，先将堆场分布和船上分布的区域进行汇总，再 通过连线将各区域连接，就可以得到堆场上箱子的分布与 船舶配载相对应的关系，如图11所示。
出口装船的堆场运作
作业线冲突 作业线冲突的分类 船舶作业和港外集卡作业冲突 作业线冲突为“路”与“路”的冲突
出口装船的堆场运作
作业路冲突的分析
堆场计划
先进行泊位计划分析，将泊位窗口不同的航线交替的安排在同 一个出口街区，同时注重干线和支线搭配。 远洋航线箱量较大，出口场位一般安排在离泊位较近的街区，而 且各个航线单独占用一个或两个街区，一般不互相交叉。 近洋航线箱量较小，出口场位与远洋航线的相互交叉，以减少远 洋航线作业时“路”与“路”之间的冲突。 同一个出口街区的近洋航线和远洋航线的泊位窗口需要不同，以 避免装船作业时“船”与船”之间的冲突。
进口卸船案例分析
进口卸船案例分析
进口卸船案例分析
进口卸船案例分析
出口装船的堆场运作
卸货港规则
堆场计划中的卸货港与船舶的实际挂靠港并不是完全一致的。船 公司在一个口岸开辟一条干线时，船上不但装有本航线上基本港的货 物，还会装有其他航线上的货物，而这些货物将在几个中转港中转。 这些货物在新港码头体现的卸货港为中转港代码。 在舱位紧张的情况下，船公司可能事先并不能确认这些货物的中 转港，而要求码头设定一些虚拟卸货港。另外一种情况是这些货物在 码头操作系统中并不体现为中转港代码，而直接体现为其他航线挂靠 港代码。
集装箱码头业务流程图分解课件
主要环节
在此添加您的文本16字
主要环节包括卸船、堆存、保管、装船等，这些环节相互 衔接，形成一个完整的集装箱码头业务流程。
在此添加您的文本16字
操作流程
在此添加您的文本16字
操作流程包括货物的装卸、搬运、检验、交接等，这些操 作都需要遵循一定的规范和标准，以确保货物的安全和码 头的运营效率。
强化安全监管
加强对港口设施、船舶、 车辆等的安全监管，及时 发现和处理安全隐患。
提高应急处置能力
建立完善的应急处置机制 ，配备专业的应急救援队 伍和设备，提高应对突发 事件的能力。
THANKS.
集装箱码头业务流程图 分解课件
目录
• 引言 • 集装箱码头业务流程图 • 业务流程图分解 • 业务流程优化建议 • 未来展望
引言
01
目的和背景
01
介绍集装箱码头业务流程图分解 课件的目的和背景，说明其在实 际业务中的应用和重要性。
02
分析当前集装箱码头业务流程中 存在的问题和挑战，阐述本课件 的必要性和针对性。
扩大港口规模
建设更大规模的港口设施 ，增加泊位数量和堆场面 积，提高港口吞吐能力。
优化装卸工艺
改进装卸工艺流程，提高 装卸效率，缩短船舶在港 时间。
多式联运发展
加强与铁路、公路等运输 方式的衔接，发展多式联 运，扩大港口腹地覆盖范 围。
加强港口安全管理的措施
完善安全管理制度
制定完善的安全管理制度 和操作规程，确保各项安 全措施得到有效执行。
建立集装箱追踪机制
通过GPS、RFID等技术手段，实时追踪集装箱位置和状态，及时掌 握堆场库存情况，提高保管效率。
加强维护和保养
集装箱码头业务流程图
进口卸船流程（二）
卸船确认
进场确认
箱管员
登记集装箱残损情况
发送卸船指令
堆场计划员
发送场桥作业指令
卸船直取及过驳流程（三）
船舶/堆场计划员
闸口员
装卸队/外理
打印码头作业单
产生直取计划
直取办理
登记集卡信息
打印作业指南
出门确认
产生过驳计划
接收
发送装卸船指令
卸船确认
装船确认
激活作业指令
进口卸船后流程（四）
计费员
CFS/CY/调度
财务
财务接收
船舶费用计算流程(二十七)
财务
进出口码头费用计算流程(二十八)
商务员
财务
财务流程(二十九)
商务员
代理/货主
移箱到本港外堆场流程
同意移箱
港内移箱计划
报关箱清单
安排机械
港外堆场
提箱申请
转场清单
闸口
移箱上车
发送作业指令
打印作业指南
接收
产生作业计划
作业确认
产生作业计划
移箱流程
出口口岸查验流程（十五）
港内查验申请办理
仓库员
作业计划
发送移箱指令
接收
拆箱验货作业
打印查验申请单
确认作业计划
产生移箱申请
发送移箱指令
查验完成
产生移箱申请
查验区司机
发送移箱指令
发送移箱指令
移箱确认
移箱确认
移箱确认
移箱确认
出口装船前流程（十六）
局调度
火车计划
靠移股计划
进港记录
移股情况
作业情况
车次信息建立
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
详细流程图集装箱码头堆场202409
集装箱码头堆场流程图
流程图开始
1.集装箱仓库收货：货物运抵集装箱仓库后，在集装箱仓库注册，经
过关单复核、盘点、计重等报关手续。
2.集装箱发货：根据发货方要求，将货物装入集装箱，经过收票、检
查货物、进行关单复核、发票复核等确保装箱准确后，货物准备就绪发货。
3.运输到码头：将准备好的集装箱及其内容运输到码头并登记，执行
码头卸柜等程序。
4.集装箱堆场：将集装箱按要求配置到堆场，记录堆场的放置状况，
及时发现堆场内存在的问题并及时处理。
5.堆场仓库出货：根据发货方的要求，从堆场中取出需要出货的集装箱，经过检查货物、收票、发票复核等确保货物准确程度后，将货物准备
就绪发货。
6.集装箱运输：将准备好的集装箱及其内容运输到指定地点。
7.集装箱分拨：将运抵集装箱仓库的集装箱分拨到相应的仓库，依据
货物重量、体积等信息，进行分拨，确保分拨的正确性。
流程结束。
