QTZ80(6012)塔式起重机附墙
5#塔吊基础施工方案(QTZ80-6012)
一、编制依据............................................ 1.二、工程概况 2三、地质情况 2四、塔吊布置选型及基础设计 3五、施工方案 41、定位放线： 42、土方开挖： 43、基础模板的制作： 44、钢筋的制作与绑扎和预埋件预埋： 45、砼浇筑： 4六、防雷接地 5七、塔吊基础质量要求 5八、基础降排水 5九、塔吊基础设计 ............................. ( 四桩) 计算书 6附图塔吊平面布置图一、编制依据1、《混凝土结构工程施工质量验收规范》 ( GB50204-2015) ；2、《塔式起重机使用说明书》；3、施工图；4、《岩土工程勘察报告》5、《建筑地基基础设计规范》(GB50007-2011)；6、《建筑地基基础工程施工质量验收规范》(GB50202-2011)7、《塔式起重机》GB/T5031—20088、《塔式起重机安全规程》GB5144—20079、《建筑机械使用安全技术规程》JGJ33—201210、《建筑施工安全检查标准》JGJ59—201111、《施工现场机械设备检查技术规程》JGJ160—200812、《建筑施工高处作业安全技术规范》 JGJ80— 1991 13、《施工现场临时用电安全技术规范》 JGJ46— 2005 14、《建筑桩基技术规范》 JGJ94-200815、《塔式起重机砼基础工程技术规程》16、《施工组织设计》17、 《一洲安全计算软件》 V5.3工程名称：广东白云学院北校区（首期） 工程地点：广州市白云区钟落潭镇登塘村工程规模：总建筑面积： 149559.2 ㎡，其中 1#实验楼 1 幢，地上 14层， 39326.2 ㎡；艺术楼 1 幢，地上 9 层， 30314.60 ㎡；体育馆 1 幢，地上 3 层， 19304.50 ㎡；风雨连廊、地下室 1 幢， 地上 3 层， 6619.60 ㎡，地下 1 层 53994.30 ㎡。
塔机附着验算计算书(编号6012)
塔机附着验算计算书一、塔机附着杆参数二、风荷载及附着参数塔机附着立面图三、工作状态下附墙杆内力计算1、扭矩组合标准值T k回转惯性力及风荷载产出的扭矩标准值：T k=T k1=402kN·m2、附着支座反力计算计算简图剪力图得：R E=195.919kN在工作状态下，塔机起重臂位置的不确定性以及风向的随机性，在计算支座7处锚固环截面内力时需考虑塔身承受双向的风荷载和倾覆力矩及扭矩。
3、附墙杆内力计算支座7处锚固环的截面扭矩T k（考虑塔机产生的扭矩由支座7处的附墙杆承担）,水平内力N w=20.5R E=277.071kN。
计算简图：塔机附着示意图塔机附着平面图α1=arctan(b1/a1)=68.039°α2=arctan(b2/a2)=61.477°α3=arctan(b3/a3)=64.026°α4=arctan(b4/a4)=59.808°β1=arctan((b1-c/2)/(a1+c/2))=58.57°β2=arctan((b2+c/2)/(a2+c/2))=58.57°β3=arctan((b3+c/2)/(a3+c/2))=60.124°β4=arctan((b4-c/2)/(a4+c/2))=49.6°四杆附着属于一次超静定结构，用力法计算，切断T4杆并代以相应多余未知力X1=1。
δ11× X1+Δ1p=0X1=1时，各杆件轴力计算：T11×sin(α1-β1)×(b1-c/2)/sinβ1+T21×sin(α2-β2)×(b2+c/2)/sinβ2-T31×sin(α3-β3)×(b3+c/2)/sinβ-1×sin(α4-β4)×(b4-c/2)/sinβ4=03T11×cosα1×c-T31×sinα3×c-1×cosα4×c-1×sinα4×c=0T21×cosα2×c+T31×sinα3×c-T31×cosα3×c+1×sinα4×c=0当N w、T k同时存在时，θ由0～360°循环，各杆件轴力计算：T1p×sin(α1-β1)×(b1-c/2)/sinβ1+T2p×sin(α2-β2)×(b2+c/2)/sinβ2-T3p×sin(α3-β3)×(b3+c/2)/sinβ-T k=03T1p×cosα1×c-T3p×sinα3×c-N w×sinθ×c/2+N w×cosθ×c/2-T k=0T2p×cosα2×c-T3p×sinα3×c+T3p×cosα3×c-N w×sinθ×c/2-N w×cosθ×c/2-T k=0δ11=Σ(T12L/(EA))=T112(a1/cosα1)/(EA)+T212(a2/cosα2)/(EA)+T312(a3/cosα3)/(EA)+12(a4/co sα4)/(EA)Δ1p=Σ(T1×T p L/(EA))=T11×T1p(a1/cosα1)/(EA)+T21×T2p(a2/cosα2)/(EA)+T31×T3p(a3/cosα3) /(EA)X1= -Δ1p/δ11各杆轴力计算公式如下：T1= T11×X1+ T1p，T2= T21×X1+T2p，T3=T31×X1+T3p，T4=X1（1）θ由0～360°循环，当T k按图上方向设置时求解各杆最大轴拉力和轴压力：最大轴压力T1=494.945kN，T2=209.245kN，T3=594.77kN，T4=0kN最大轴拉力T1=0kN，T2=781kN，T3=141.923kN，T4=364.272kN（2）θ由0～360°循环，当T k按图上反方向设置时求解各杆最大轴拉力和轴压力：最大轴压力T1=0kN，T2=781kN，T3=141.924kN，T4=364.272kN最大轴拉力T1=494.945kN，T2=209.246kN，T3=594.769kN，T4=0kN四、非工作状态下附墙杆内力计算此工况下塔机回转机构的制动器完全松开，起重臂能随风转动，故不计风荷载产生的扭转力矩。

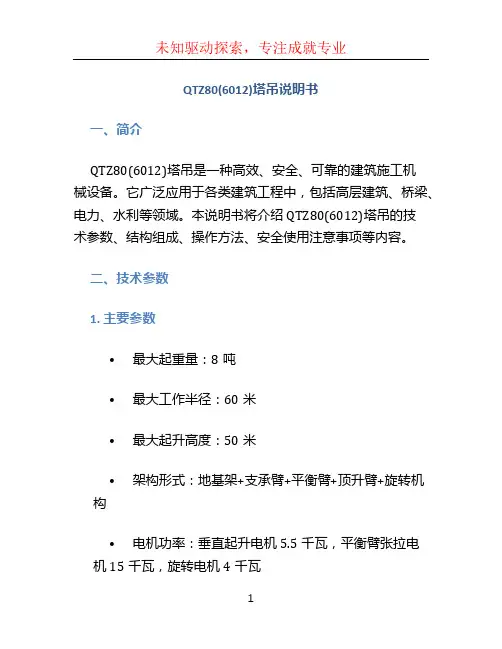

QTZ80(6012)塔吊说明书
QTZ80(6012)塔吊说明书一、简介QTZ80(6012)塔吊是一种高效、安全、可靠的建筑施工机械设备。
它广泛应用于各类建筑工程中，包括高层建筑、桥梁、电力、水利等领域。
本说明书将介绍QTZ80(6012)塔吊的技术参数、结构组成、操作方法、安全使用注意事项等内容。
二、技术参数1. 主要参数•最大起重量：8吨•最大工作半径：60米•最大起升高度：50米•架构形式：地基架+支承臂+平衡臂+顶升臂+旋转机构•电机功率：垂直起升电机5.5千瓦，平衡臂张拉电机15千瓦，旋转电机4千瓦2. 结构参数•地基架尺寸：10米 × 10米 × 1.5米•支承臂尺寸：2米 × 2米 × 3米•平衡臂尺寸：1.8米 × 1.8米 × 3米•顶升臂尺寸：1.5米 × 1.5米 × 2米3. 工作参数•工作速度：0-60米/分钟•顶升速度：0-20米/分钟•回转速度：0-0.6转/分钟•起升机构主动力矩：800KN·m•平衡机构主动力矩：120KN·m三、结构组成QTZ80(6012)塔吊由以下几部分组成： 1. 地基架：承载整个塔吊的重量和提供稳定支撑。
2. 支承臂：连接地基架与平衡臂，起到支撑平衡臂和顶升臂的作用。
3. 平衡臂：通过钢丝绳与支承臂相连接，用于平衡塔吊的倾斜力。
4. 顶升臂：连接平衡臂与旋转机构，起到顶升整个塔吊的作用。
5. 旋转机构：使整个塔吊能够在水平面上旋转360度，实现各个方向的工作。
四、操作方法1. 操作前准备•检查塔吊各部分的连接是否牢固。
•检查润滑油是否充足。
•确保周围工地环境安全。
2. 开机操作•按下电源开关，启动整个系统。
•检查液压系统是否正常工作。
•检查起重机构、回转机构和顶升机构是否正常工作。
3. 操作步骤•使用控制台上的操纵杆控制起重机构进行起重和放重操作。
•使用控制台上的旋转按钮控制塔吊旋转。

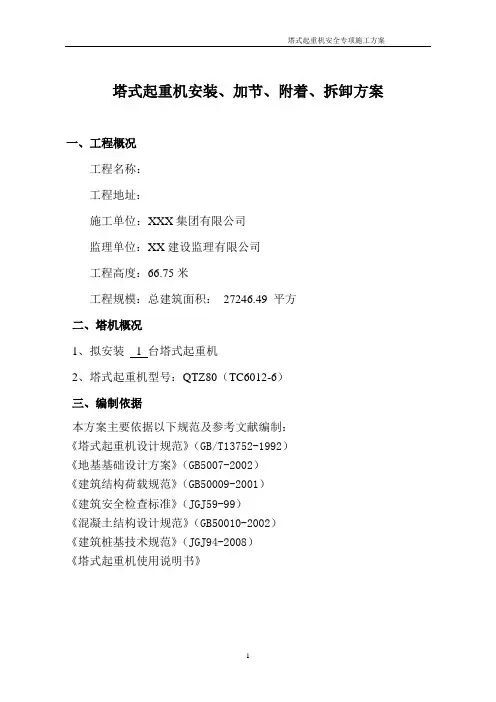

塔式起重机安装、加节、附着、拆卸方案教材
塔式起重机安装、加节、附着、拆卸方案一、工程概况工程名称：工程地址：施工单位：XXX集团有限公司监理单位：XX建设监理有限公司工程高度：66.75米工程规模：总建筑面积：27246.49 平方二、塔机概况1、拟安装 1 台塔式起重机2、塔式起重机型号：QTZ80（TC6012-6）三、编制依据本方案主要依据以下规范及参考文献编制：《塔式起重机设计规范》（GB/T13752-1992）《地基基础设计方案》（GB5007-2002）《建筑结构荷载规范》（GB50009-2001）《建筑安全检查标准》（JGJ59-99）《混凝土结构设计规范》（GB50010-2002）《建筑桩基技术规范》（JGJ94-2008）《塔式起重机使用说明书》塔机技术性能及外观尺寸四、基础施工1、根据现场情况，QTZ80（TC6012-6）塔吊安装采用预埋螺栓固定式，拟采用基础尺寸采用5000mm×5000mm×1600mm，依据说明书对基础的计算结果，基础设计对地面平均压力为2.0×105 Pa以上，本工程选取持力层载力应可以满足施工需要。
2、塔吊基础砼设计标号为C３5。
根据岩土勘察报告，塔吊基础持力层地基承载力无法满足塔吊安装要求，故拟将塔吊基础由天然基础改为桩基，桩基选用与工程桩型号相同的桩4根直径400预应力管桩，桩距4000mm，单桩承载力特征与工程桩相同为900KN。
五、安装人员组成六、安装场地要求1、塔吊基础旁边至少留有15m×65m的空旷平地，方便25t汽车起重机进出作业，有足够的耐力。
现场地面情况为水泥板夹层符合要求。
2、电源配置合理、安全、方便，与塔吊安装相距不得超过8m。
3、禁止无关人员、车辆在安装场地内行走或留滞。
七、塔吊安装1、安装场地必须清开障碍物，并保证移动汽车吊通道及工作场地符合工作要求。
经过汽车吊的人员到现场勘查。
场地符合要求。
2、移动式汽车吊采用25t汽车吊。

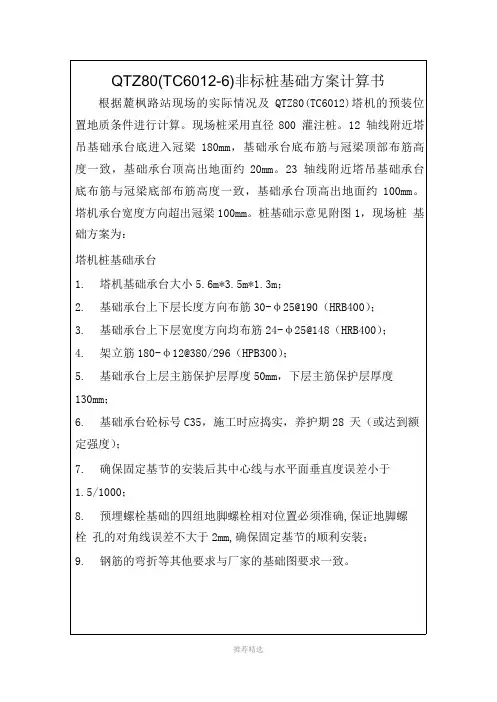

中联QTZ80(TC6012)塔吊非标桩基础方案计算书Word版
QTZ80(TC6012-6)非标桩基础方案计算书根据麓枫路站现场的实际情况及 QTZ80(TC6012)塔机的预装位置地质条件进行计算。
现场桩采用直径800 灌注桩。
12 轴线附近塔吊基础承台底进入冠梁 180mm，基础承台底布筋与冠梁顶部布筋高度一致，基础承台顶高出地面约 20mm。
23 轴线附近塔吊基础承台底布筋与冠梁底部布筋高度一致，基础承台顶高出地面约 100mm。
塔机承台宽度方向超出冠梁100mm。
桩基础示意见附图1，现场桩基础方案为：塔机桩基础承台1. 塔机基础承台大小5.6m*3.5m*1.3m；2. 基础承台上下层长度方向布筋30-φ25@190（HRB400）；3. 基础承台上下层宽度方向均布筋24-φ25@148（HRB400）；4. 架立筋180-φ12@380/296（HPB300）；5. 基础承台上层主筋保护层厚度50mm，下层主筋保护层厚度130mm；6. 基础承台砼标号C35，施工时应捣实，养护期28 天（或达到额定强度）；7. 确保固定基节的安装后其中心线与水平面垂直度误差小于1.5/1000；8. 预埋螺栓基础的四组地脚螺栓相对位置必须准确,保证地脚螺栓孔的对角线误差不大于2mm,确保固定基节的顺利安装；9. 钢筋的弯折等其他要求与厂家的基础图要求一致。
桩1. 共用原来的支护桩及冠梁，外加两根直径800mm 的灌注桩；2. 外加两根灌注桩定位尺寸详见附图1，桩底比基坑底低2m，桩顶进入承台100mm；3. 桩主筋通长布置，12-φ20@183(HRB400），见附图2;4. 桩身布置φ8（HPB300）螺旋箍筋，桩顶以下5D 螺旋箍筋间距100mm，其余间距300mm；5. 桩身每隔2m 设置加强筋φ20@2000(HRB400）；6. 桩身混凝土≥水下C30；7. 桩端的持力层主要为强风化板岩，进入持力层深度从基坑底高度算起≥2m, 12 轴线塔吊L≥17.33m，23 轴线塔吊L≥16.53m；8. 灌注桩施工工艺同支护桩。
6012塔吊QTZ80说明书
徐州建机QTZ80(XGT100A-6)塔式起重机使用说明书徐工集团徐州建机工程机械有限公司前言尊敬的用户：您好！感谢您选用徐州建机工程机械有限公司生产的QTZ80(XGT100A-6)塔式起重机。
在安装和使用QTZ80(XGT100A-6)塔机之前，请详细阅读本说明书的有关内容，如果您在安装使用过程中遇到问题，请及时与我公司联系。
本说明书中介绍了QTZ80(XGT100A-6)塔机各部件结构，安装、操作、维护等用户使用所需资料。
在您使用徐州建机生产的QTZ80(XGT100A-6)塔机之前，请认真阅读该说明书！操作者要特别注意说明书中标注“注意”、“警告”、“危险”的内容。
只有经过严格培训并经考试合格取得相关资质证书的专业操作人员能操作该塔机！必须严格执行有关的操作说明、相关的法规和行政指令。
忽视任何有关的要求都有可能导致事故和伤害！在操作塔机前，应了解使用说明书中规定的说明和程序。
若有疑问，可求助应急技术服务。
安装在塔机上的所有安全装置，必须定期检查确保使其处于良好的工作状态。
当塔机出现故障或已经不能保证可靠使用时，应立即停止使用该塔机！本说明书版权属于徐州建机工程机械有限公司，徐工塔机保留更改的权利，如有变更，届时恕不另行通知。
本说明书中可能部分图文与实物略有不符，但是不影响您正常使用，产品状态以实物为准。
时刻谨记：规范操作，安全第一！公司地址：徐州市经济技术开发区徐海路80号公司电话: 0516－83058265符号及其含义：l在操作塔机前，应了解使用说明书中规定的说明和程序。
若有疑问，可求助应急技术服务。
——警告词“危险”表示即将发生的危险状况。
如果不能避免，将导致死亡或重伤。
——警告词“警告”表示潜在的危险状况。
如果不能避免，可能会导致死亡或重伤。
——警告词“注意”表示潜在的危险情况。
如果不能避免，可能导致轻伤或者中度等程度的伤害。
——需要根据要求进行相关检查徐工塔机系列产品为满足市场及客户的增值需求将不断优化和完善，随机文件也会同步更新。
QTZ80(6012)自升塔式起重机使用说明书
6.00 5.48 4.91 4.43 4.03 3.69 3.40 3.14 2.91 2.71 2.54 2.38 2.23 2.10 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 2.93 2.73 2.56 2.40 2.25 2.12
米 米 米 米/分 转/分
2.5～60
45
160
a=2
a=4
0～40 0～80 0～20 0～40
概
述
QTZ80（6012）型自升式塔式起重机是为满足高层建筑施工、设备安装而设计的新型起重运输机 械，该机为水平臂架、小车变幅、上回转自升式多用途塔机，臂长60米（也可组装成56米、50米或44 米），额定最大起重为6吨，额定起重力矩80吨·米，该机主要特点如下：
⒈ 本机具有广泛的适应性，它不止能满足中、小城市一般民用建筑需要，也完全能满足大、中 城市高、多层民用建筑施工的需要。同时可用于多层大跨度工业厂房，以及采用滑模施工的高大烟囱 和筒仓等塔形建筑的施工。也可用于港口、货场的装卸作业。
全装置失效的行为。 4 定期检查塔机的基础情况，附着装置的连接情况以及塔身的垂直度误差情况。 5 不准歪斜的起吊物品。 6 不许用塔机推拉物品。不许起吊埋设在地下、压在其它物品下或周围有物品围住的物品，以防因增
加附加力而严重超载造成事故。 7 在塔机进行顶升升塔或降塔作业时，当塔机下接盘与标准节离开时，严禁作回转动作。要移动变幅
广东高达重工机械实业股份有限公司
广东高达重工机械实业股份有限公司 QTZ80（6012）自升塔式起重机使用说明书
高达说明书
佛山市南海高达建筑机械有限公司
佛山市南海高达建筑机械有限公司 QTZ80（6012）自升塔式起重机使用说明书
共 66 页 第 05 页
1.2 技术性能参数
序号 名
称
单
位
参
数
1 额定起重力矩
吨米
80
2 最大起重量
吨
6
3 工作幅度
4
最大起升高度 （独 立式）
5
最大起升高度 （附 着式）
6 起升速度
7 回转速度
会撞击建筑物或其它物品，离高压输电线的水平距离应大于10米或更大,竖向距离不得小于5米以上），变 幅小车应在较小幅度（宜在10米以内）。
11 塔机停止作业后必须立即切断总电源。 12 经常细心的保养塔机，仔细的检查制动器、钢丝绳、滑轮等磨损的部件，进行必要的调校或更换。 13 经常进行必要的润滑，特别是排绳滑轮轴上必须每天涂抹润滑脂（黄油）。 14 经常检查电机、电阻箱及减速机的温升，经常检查电气连接处的连接情况并进行紧固。 15 进行塔机保养、检修时，必须切断塔机总电源，特别是进行电气线路检修时。 16 在进行塔机的检修或调校时，应穿工作服、戴安全帽，在无工作平台处作业时必须栓好符合安全要 求的安全带并按规定扣好安全带。
⒉ 安装拆卸方便，采用液压顶升装置来实现增加或减少塔身标准节，使塔机起升高度能适应建 筑物高度的变化。
⒊ 工作速度高、调速性能好、工作平稳、效率高,起升机构基本上实现了重载低速,轻载高速。 小车牵引机构具有两种速度满足工作需要；回转机构设有常开式电磁停止器，使塔机就位准确，便于 安全作业。
⒋ 安全保护装置齐全，灵敏可靠。该机设有重量限制器、力矩限制器、起升高度限位器、变幅 行程限位器和回转角度限位器,起重钢丝绳设有防扭装置,变幅小车上设有防断绳装置及防断轴装置、 起升钢丝绳排绳装置、变幅牵引绳张紧装置等，以保塔机正常工作。另外，还设有休息平台，护拦等 劳动安全保护设施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
QTZ80(6012)塔式起重机附墙
QTZ80(6012)塔式起重机附墙
顶升、加节施工方案
一、工程概况:
工程名称：
监理单位：
工程地址：
建筑面积：平方米，建筑物高度米，不在塔吊安装自由高度之内，需安装道附墙满足施工要求。
以下塔吊的附墙、顶升加节方案。
二、编制依据：
1、国家颁布的《建设工程安全生产管理条例》和其他现行工程建设方面的有关法律、法规，以及其他相关单位关于工程建设方面的规定；
2、国家现行的有关钢筋混凝土施工及质量验收规范、规程和技术标准；
3、塔吊的相关操作规程及安装、拆除规范要求和厂家说明书要求
4、我公司相关的安全操作规程要求和类似工程的施工和管理经验。
（一）、塔吊安装附墙概况表:
塔吊型号QTZ80(6012)
建筑高度
安装位置
附墙与建筑物距离m
塔机安装高度m
附墙道数道附墙
附墙道数附墙高度安装时间
第一道21m 2015年11月日
第二套m 年月日
第三套m 年月日（二）、根据该工地使用情况和厂家说明书要求,塔吊与塔吊之间的高低差不小于4.5m。
三、预埋件的安装：
附墙拉杆与建筑物固定点的预埋板预埋，预埋板选用20х250х400材质为Q235-A的钢板，在每块的板面上焊上4根φ30的螺栓。
然后将其安装到所选定的梁或柱子的钢筋内并焊接固定好，待预埋点位置的砼硬度达到70%以上后方可进行塔吊附着安装。
焊缝
焊缝
焊缝
塔吊预埋铁件图
四、附墙框与拉杆的选用：
附墙框采用塔机原厂生产的附墙框和拉杆,附着装置由框梁和四根内撑杆组成,框梁由Ｍ22螺栓、螺母、垫圈紧固成附着框架,附着框架靠建筑物两顶点处有四根撑杆的端部有连接耳座与建筑物附着处铰接。
12 安全帽根 6
13 绝缘套双20
14 手套双20
15 铁丝若干
16 垫木若干
六、作业人员的分工安排：
本塔式起重机是佛山市华南重工建设机械有限责任公司租赁的，安装工作由云浮市丰盛华建筑机械设备有限公司安装，安装资质附后，具体人员分工如下：
组长：陈硕
安全员：陈华锋
技术负责：钟锦常
安装人员：陈永华黎孝林陈剑南张灿新
地面辅助人员：2-3人。
塔机必须由持有操作证的人员进行作业，作业前组长必须落实安装人员的工作,安排并组织全体人员学习安全知识，作好安全技术交底。
1、组长陈硕负责塔机顶升前的组织\安排和协调、附墙安装过程中的安全检查、监督；
2、安全员吴小波负责附墙安装前的安全技术交底、资料的收集整理；
3、工地安全员按照工地安全员规定,对顶升附墙安装过程进
行安全监督,负责协调工地上的安全工作;
4、安装人员在总负责人的领导下,具体组织作业人员按照安全操作规程、塔机说明书的要求进行附墙安装作业，并注意过程检查、协调指挥，发现问题立即停机报告；
5、电工在队长的安排下,负责塔机的电器安装等;
6、安装工黄芳、覃建扛、董如波在队长的领导下,负责塔机的附
墙安装;
七、塔吊附墙、顶升安全技术要点及安全措施：
1、塔式起重机的附墙、顶升加节必须由取得专业队队伍进行，并应有技术和安全人员在场进行监督和监护。
2、参加作业人员必须戴好安全帽、系好安全带、穿软底鞋，工具装入工具袋内。
使用前必须进行检查，不合格必须更换。
3、工作前应检查电气的完好性、液压系统是否正常、液压油是否能满足要求、液压油管的完好性。
液压工作压力是否正常。
4、工作前应检查顶升机构的钢结构的焊缝、连接螺栓、轴销的完好性。
检查钢丝绳及导架、导轮的机械性能。
5、检查发现的隐患必须经过处理合格后方能进行顶升。
6、顶升前应将变幅小车开至平衡处，锁定旋转机构。
7、顶升前应检查顶升横梁完全进入顶升踏步内，旋转机构与标准节的连接螺栓拆除后方能开动液压顶升系统将塔吊上部与标准节脱离。
8、顶升过程中应注意液压系统的状况及工作压力。
9、加节时应将新进入的标准节与原标准节完全连接牢固后，方能继续进行下一步的工作。
10、顶升或降塔工作结束前应检查各种安全限位和保险。
顶升后应检测塔吊的垂直度。
11、禁止向下抛掷材料及工具。
12、准备好灭火器。
13、同一道附着装置上的各拉杆安装在同一水平面内。
14、塔机的对着高度及附着的距离必须在规定的范围内。
15、附着以后,在无风状态下,塔身轴心对支撑面的侧垂直度应在２‰以内。
16、工作时应设立警戒区派出转人监护。
设立安全告示。
八、附墙安装程序:
１,在第一附着点1m处搭设工作平台。
工作平台必须有栏杆,并围好安全网。
2、将所需的工具、螺栓、销轴吊到工作平台上。
3、将附着的U形框吊到附着点的位置,按规定的位置将套到塔身上,并用铁线固定牢靠。
4、用附着的另一个U形框吊到附着点位置并套到与塔身上,用螺栓将两块U形连接起来,调好附着框的水平度后,上紧螺栓,使其紧箍在塔身上。
5、依次将四根拉杆吊到附着点位置,用销轴将其与附着框铰接。
6、调整塔身垂直度,塔身侧向垂直度必须在２‰以内。
7、用电焊依次将四根拉杆的另一端用相应预埋板烧焊连接,焊好底
面的焊缝后再加两块斜底铁板。
8、检查所有的连接销轴开口销是否牢固,连接螺栓是否上紧,焊缝是
否符合要求。
9、将平台上的工具及剩余部件调到地面,附墙安装完毕。
九、塔机的附着架与顶升:
（一）安装附着架
1、将环梁提升到附着点的位置包在塔身外，然后用16件M20的
螺栓连接成附着框架，调整附着框对角上的螺杆将附着框贴紧在塔
身上；并在三边打入；再吊装四个撑杆将附着框与墙面处铰接点连
接在一起。
2、用经纬仪检查塔机轴心的垂直度在全高上不超过4/1000，垂直
度的调整可通过调整四根附着用撑杆与建筑物的附着位置而获得，必要时用钢丝绳将附着架挂在塔身上。
3、附墙安装完毕后、塔吊的顶升、加节也是安装中的重要环节，如不注意安全技术要求，就可能出危险。
因此作业中应特别注意。
4、在顶升做业中，必须有专人指挥，专人看管电源电缆、专人操
作液压顶升系统，专人照看顶升横梁，专人负责封塔螺栓的拆、安。
5、顶升加节作业时风力不得大于四级，如遇下雨、大雾、烟雾熏呛的时候应停止作业。
6、在顶升前，应将吊臂旋转至套架开口方向，用小车或吊上重物，配平塔机，使顶升的上部荷载重心与顶升缸轴心线重合。
7、顶升作业前，液压系统要充分排气，油箱液位要达到规定标准。
液压油要清洁。
8、必须试顶升三～四次，检查塔机配平情况，油缸工作情况，油泵站
压力表显示值，如果不正常，应停止作业。
待处理正常后，方可正式开始顶升作业。
(二)、顶升;
吊起一个标准节,将载重小车开至标准节引进平台处,在将标准节置于引进平台上,应将引进滚轮安装在标准节的四角,再将标准节安放在引进平台上,调整滚轮位置处于引进平台的轨道上。
再吊起一节标准节调整小车位置,使得塔机的上部重心落在顶升油缸梁的位置上,(60米臂长，小车停在越14.5米幅度处；实际操作中,观察到爬升架四周8个导轮基本上与塔身标准节主杆脱开时,即为理想位置) 。
最后卸下塔身与下支座的8个M36的连接螺栓。
将顶升横梁挂在塔身的踏步上,一定要挂实。
开动液压系统使得活塞杆全部伸出,再稍缩活塞杆,使得爬爪搁在塔身的踏步上。
然后,油缸全部缩回, 重新使顶升横梁挂在塔身踏步上,再次全部伸出油缸,此时塔身上方恰好能有装入一个标准节的空间,拉动挂在引进梁上的标准节,把标准节引至塔身的正上方,对准标准节的螺栓连接孔,缩回油缸。
至上下标准节接触时,取下引进滚轮,用8只M36高强度螺栓将上下标准节连接牢靠。
螺栓预紧力距为1800N.M。
将下支座与塔身连接牢固即完成一节标准节的加节工作,若连续加几节标准节,则可按照以上步骤连续几次即可。
8、在顶升作业时,严禁转动塔吊.
十、塔吊升高完毕后检查、调整，验收工作：
1、检查各部机械、电器、绳轮系统是否符合说明书的要求。
2、检查个部螺栓、销子是否到位、紧固，开口销是否符合规定要求。
3、检查各部份的零部件、平台、栏杆是否齐全，牢固可靠。
主卷扬卷筒上至少还剩有三圈以上的钢丝绳。
4、设定吊钩上、下限位器并使之达到说明书规定的范围和要求。
并且动作灵敏可靠。
5、检查塔吊自由状态下，垂直度误差必须小于2/1000。
6、验收合格后,交付使用。
