专题13 电路故障和动态电路(原卷版)-2020年中考物理压轴题揭秘
专题13电路故障和动态电路【考点1】：电路故障【例1】（2020•常州模拟）如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数。
过一会儿，两灯都不发光。
电流表的示数为零，电压表的示数为电源电压，可能发生的故障是（）A．L l灯丝断了B．L1短路C．L2灯丝断了D．L2短路【变式1-1】（2020•南岗区模拟）晓彤在进行电学实验探究时，连接的电路如图所示，闭合开关后，灯泡不亮，他用电压表进行电路故障检测，测试结果如表所示，则电路中的故障可能是（）电压表接入点A F C D E F电压表示数有示数无示数有示数A．开关开路B．开关短路C．滑动变阻器开路D．灯泡开路【变式1-2】（2020•松江区一模）在图所示的电路中，电源电压保持不变。
开关S由断开到闭合，观察到电路中两电表指针位置均不变。
若电路中只有一处故障且只发生在电阻R1或R2处，①则电路中的故障可能是。
②现用一个完好的电阻R0替换电阻R1，来进一步确定电路故障。
请写出闭合开关S后，两电表示数的变化情况及相对应的电路故障。
【考点2】：动态电路【例2】（2020•青羊区模拟）如图所示，电源电压不变，R1是光敏电阻，其阻值大小随光照强度的增强而减小。
闭合开关S后，当光照强度增大时（）A．通过R2的电流变大B．电路总电阻变大C．R1消耗的功率变小D．电流表示数变大【变式2-1】（2020•香坊区二模）如图是小红设计的体重仪原理图（R1为定值电阻，R为滑动变阻器），当被测体重增加时，电路中的电流，电压表的示数（均选填“增大”或“减小”）。
【变式2-2】（2020•北京二模）如图甲所示为交警检测驾驶员是否酒驾、醉驾所用的酒精测试仪的原理图。
其中R0是定值电阻，R1是酒精气体传感器，它的阻值随酒精气体浓度变化的图象如乙所示。
当对着R1呼气时，由电压表改装的仪表即可显示出被测者呼出的酒精浓度大小。
（1）在一次交通勘查时，交警打开车门，就闻到了浓浓的酒味，从物理学的角度来说，这属于现象；若酒驾标准是0.2mg/mL≤酒精气体浓度≤0.8mg/mL，交警在对驾驶员进行呼气测试时，显示其酒精气体浓度为0.4mg/mL，该司机酒驾。
（选填“是”或“不是”）（2）随着酒精气体浓度的增大，测试仪（电压表）的示数（选填“增大”或“减小”）。
（3）酒驾是造成交通事故的罪魁祸首之一，为劝导驾驶员不要酒后驾驶，请你设计一条劝导语：。
1．（2020•郑州模拟）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电压表的示数不变B．电流表的示数不变C．电流表的示数变大D．电流表的示数变小2．（2020•青岛一模）在如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器滑片P向左移动时，以下说法正确的是（）A．两电流表示数的差值的绝对值变小B．电压表V示数与电流表A1示数的比值不变C．电压表V示数与电流表A2示数的比值不变D．电压表V示数与电流表A1示数的乘积变大3．（2020•房山区模拟）如图甲所示的电路中，电源电压保持不变，R是定值电阻，R t是由半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示。
则下列说法中正确的是（）A．温度升高时，电流表示数减小B．温度升高时，电压表示数减小C．温度降低时，热敏电阻的阻值变大D．温度降低时，电路的总电功率变大4．（2020•泰安模拟）如图所示的电路中，电源两端的电压保持不变。
闭合开关S，将滑动变阻器的滑片P 向右移动，下列说法正确的是（）A．电流表A的示数变小，电压表V1的示数变大B．电流表A的示数变小，电压表V2的示数变大C．电压V l与电压表V2的示数之和保持不变D．电压表V2与电流表A的示数之比保持不变5．（2019•苏州模拟）如图所示，电源电压不变，a，b，c为电流表或电压表。
只闭合S1时，a表无示数，b 表有示数。
S1，S2都闭合时，滑片P向右滑动，c表的示数不变。
下列判断正确的是（）A．a，b，c表都是电压表B．a，c表是电流表，b表是电压表C．只闭合S1，P向右移动，R2两端的电压变化量与电流变化量的乘积等于其电功率变化量D．开关均闭合，电路的总功率为P1；若将c表换成另一种电表，再闭合S1，S2，电路的功率为P2，则P2＞P16．（2020•烟台模拟）如图所示，电源电压恒为9V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“24Ω0.8A”，灯泡标有“3V1.5W”字样。
闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．灯泡的最小功率是0.54WB．滑动变阻器的电阻允许调节的范围是0～24ΩC．电流表示数的变化范围是0.1A～0.5AD．电压表示数的变化范围是1V～3V7．（2019•江阳）如图所示电路中，电源电压保持不变，闭合开关S，将滑动变阻器R的滑片P缓慢向b端移动，忽略温度对灯丝电阻的影响，下列说法正确的是（）A．L与R是串联关系，A1测得是滑动变阻器R的电流B．电压表测电源电压，灯泡逐渐变暗C．电压表示数与电流表A2和A1示数差的比值不变D．电压表示数与电流示数A2示数的乘积变小8．（2019•启东市二模）将标有“2V1W”字样的小灯泡（灯丝电阻不变）和标有“20Ω1A”字样的滑动变阻器连接在如图所示的电路图中，其中电源两端电压恒为4.5V，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关，为保证电路安全，在移动滑动变阻器的滑片过程中，下列说法中正确的是（）A．电流表示数变化范围是0.375A～0.5AB．电压表示数变化范围是2.4V～3VC．滑动变阻器阻值变化范围是5Ω～20ΩD．电路的最大功率是2.7W9．（2020•沙河口区模拟）如图所示的电路中，电源电压保持不变。
闭合开关S，灯L正常发光。
一段时间后，观察到一个表的示数变大，另一个表的示数变小。
若电阻R、灯L中仅有一个出现故障，下列说法正确的是（）A．灯L一定断路B．灯L一定短路C．灯L一定不亮D．电阻R可能断路10．（2019•镇江）如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片都看不出小灯泡发光，现用一只电压表接在d、f两点时，电压表有示数但较小。
再将一只电流表从dc间串联接入电路，移动滑片，示数有较小的变化，则产生上述现象的原因可能是（）A．灯泡L短路B．R0阻值很大C．灯泡L断路D．R发生断路11．（2019•贵港）如图所示电路，电源两端电压与灯丝电阻保持不变。
先只闭合开关S2，电流表和电压表均有示数。
下列说法正确的是（）A．再断开开关S2，只闭合开关S1时，电压表示数不变，电流表示数变小B．再断开开关S2，只闭合开关S1时，电压表示数与电流表示数的比值变大C．再闭合开关S1、S3时，电压表示数不变，电流表示数变大D．再闭合开关S1、S3时，电压表示数与电流表示数的比值变小12．（2020•杭州模拟）如图所示，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片向右移动时，在下列各种情况中，数据变大的有，变小的有（选填序号）。
①电压表V的示数②电流表A2的示数③电压表V的示数与电流表A的示数的比值④电流表A1与电流表A的示数的比值⑤电压表V的示数与电流表A的示数的乘积⑥电流表A2与电流表A1的示数的比值13．（2020•杨浦区一模）在图所示的电路中，电源电压保持不变。
当开关S从断开到闭合，电压表V的示数，电流表A的示数。
闭合开关S，向左移动滑动变阻器滑片P的过程中电压表V示数与电流表A示数的比值。
（均选填“变大”、“变小”或“不变”）14．（2020•宝山区一模）如图所示的电路中，电源电压为3伏。
闭合开关S，两只灯泡都不发光，若故障只有一个且只发生在两只灯泡上，则：（1）“两只灯泡都不发光“，可以判断的故障是（选填“短路”或“断路”）。
（2）请根据相关信息写出电表的示数及相应的故障。
15．（2020•虹口区一模）在如图所示的电路中，电源电压保持不变，电阻R1、R2的阻值相等。
闭合开关S，电压表的示数为U0，电流表的示数为2I0，电路正常工作。
一段时间后，其中一个电表的示数变小。
已知电路中仅有一处故障，且只发生在电阻R1或R2上。
现提供一个完好的电流表A1来判断故障，请写出电流表A1接入的位置、示数及对应的故障。
16．（2020•河北模拟）某物理科技小组设计了汽车有害尾气排放检测电路如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变。
当有害尾气浓度增大时，电压表的示数将（“变大”、“变小”或“不变”），电压表与电流表的比值（“变大”、“变小”或“不变”）。
17．（2020•海淀模拟）如图所示，小明通过实验研究串联电路中的电流关系，电源两端电压为3V，闭合开关S，小灯泡L1、L2均不发光，且电流表示数为零。
他用电压表检查电路故障，测得小灯泡L1两端电压为3V，小灯泡L2两端电压为零。
假设电路中只有一处故障，可以初步判断电路故障是灯L1出现了。
（选填“短路”或“断路”）18．（2020•长沙模拟）基础问答和作图题（1）如图甲所示，当开关闭合时，将滑动变阻器的滑片向左移。
滑动变阻器接入电路中的阻值将，电流表示数，灯泡亮度（填写如何变化）。
（2）如图乙所示，是一种测定油箱内油量的装置。
其中R是滑动变阻器，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子。
当电流表示数越小时，滑动变阻器连入电路的阻值（填“越大”或“越小”），油箱内油量（填“越多”或“越少”）。
（3）一个电路盒面板上有两只小灯泡L1、L2，两个开关S1、S2，一个电流表。
为研究盒内的电路结构，小明做了如下实验。
根据实验情况，请在方框内画出盒内电路的电路图。
闭合开关开关S1开关S2开关S1、S2灯泡L1不发光发光不发光灯泡L2不发光发光发光电流表示数无示数有示数有示数19．（2020•贵阳模拟）小明在实验室练习用电压表测量电路电压。
器材有：新干电池两节、小灯泡两只、电压表一只、开关、导线若干。
他设计了如图甲所示的电路，请你回答下列问题。
（1）请你根据电路图将图乙中的实物电路连接完整（导线不能交叉、不考虑电压表量程的选择）。
（2）闭合开关S，小明发现两灯均不发光，电压表的指针不转动，可以初步判断电路某处发生了故障。
（3）为了找到发生故障的位置，小明用一根导线连接A、B两点，闭合开关后，小灯泡L2发光，但是L1仍然不发光，电压表的示数是3V，于是小明判断故障是小灯泡L1损坏。
请你分析小明的这一判断是否合理？，理由是。
（4）解决上述故障后，电压表的示数如图丙所示，则小灯泡L2两端的电压是V。
中考物理动态电路和电路故障分析 解题方法总结 典例导析(含答案)
中考物理动态电路和电路故障分析解题方法总结一、电路故障对电路故障进行分析，同学们往往感到无从下手，究其原因主要有三个方面：一是没有搞清楚电路故障都有哪些情况；二是没有掌握对此类问题的分析方法；三是不知道电路出现断路和短路后会产生哪些现象。
一般来讲电路故障主要表现为：1．电路断路当电路中出现断路时，电路不通，用电器不能工作。
主要表现在以下几个方面：（1）灯泡不亮；（2）电流表无示数；（3）电压表示数为零；（4）电压表示数接近电源电压；（5）断开处一端能使试电笔氖管发光，另一端不能使其发光。
学；科网2．电路短路电路中出现短路时，电路仍然接通。
其主要表现为：（1）灯泡可能仍亮；（2）灯泡可能不亮（说明灯泡短路）；（3）电流表有示数；（4）电压表可能有示数（与电压表并联部分无短路）；（5）电压表示数可能为零（与电压表并联部分短路）；（6）短路处任意点均能使试电笔氖管发光。
【例题1】（2018·徐州）如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数。
如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是A．电阻R1短路B．电阻R1断路C．电阻R2短路D．电阻R2断路参考答案：C试题解析：如图，电压表与电阻R1并联，所以电阻R1短路后，电压表也被短路，不会有示数，故A 错误；电阻R1断路后，电流表示数为0，故B错误；电阻R2短路后，电压表测量电源电压，示数增大，电路中的总电阻减小，根据UIR可知，电流变大，即电流表示数变大，故C正确；电阻R2断路后，电路断路，两电表示数都为零，故D错误；故选C。
二、动态电路分析含滑动变阻器的动态电路分析主要有两个步骤：一是判断电路是串联电路还是并联电路；二是判断电压表测谁的电压、电流表测谁的电流。
一般来讲动态电路分析主要表现为：1．串联电路当用电器和滑动变阻器串联时，弄清电压表测谁的电压，看滑动变阻器滑片滑动的方向判断滑动变阻器的电阻变化，一般滑动变阻器的电压随着电阻的增大而增大。
2020年中考物理《动态电路分析》考点+训练
《动态电路分析》考点+训练动态电路是欧姆定律的一个重要应用，中考中，动态电路分析是各个省市每年中考必考的电学题型，通过动态电路的分析，能充分反映学生对欧姆定律的掌握情况。
1、动态电路——通过改变滑动变阻器滑片的位置或通过开关的通断改变电路的连接方式，从而导致电路中电阻的变化，进而改变电路中的电流、电压大小的电路。
2、知识储备：（1）串联电路中，电阻串的越多，电阻越大——越串越大；并联电路中，电阻并的越多，电阻越小——越并越小。
（2）不论是串联还是并联电路中，一个电阻变大，总电阻就变大。
（3）串联电路中，电阻越大的，分的电压越大——正比分压；并联电路中，电阻越大的分的电流小——反比分流。
（4）电压表与谁构成一个“圈”就测谁两端的电压，这个“圈”中可以有电流表、闭合的开关，只能有一个用电器或电源，不能既有电源又有用电器。
（5）并联电路各支路电流、用电器互不影响。
3、滑动变阻器的滑片P的位置的变化引起电路中电学物理量变化的分析：（1）串联电路中滑动变阻器的滑片P的位置的变化引起的变化:（R为定值电阻，U定为定值电阻R两端的电压，R P为滑动变阻器连入电路的电阻、滑动变阻器两端的电压U P为定值电阻R两端的电压）分析思路：分析的顺序：滑动变阻器滑片移动引起局部电阻的变化→电路总电阻的变化→电路总电流的变化→定值电阻电流的变化→定值电阻两端电压→滑动变阻器两端的电压变化。
（2）并联电路中滑动变阻器的滑片P的位置的变化引起变化：分析思路：分析的顺序：定值电阻支路电流不变→滑动变阻器滑片移动引起局部电阻的变化→滑动变阻器支路电流的变化→干路电路的变化。
4、电路中开关的断开或闭合引起变化的分析：（1）串联电路中开关的断开或闭合引起的变化：开关断开往往是单个电阻的电路，而闭合后往往是串联电路，根据串联电路的特点，电流会变小，单个电阻两端的电压变小。
（2）并联电路中开关的断开或闭合引起的变化：开关断开往往是电路的支路减少，干路电流变小，而闭合后往往是电路支路增多，干路电流变大，各支路的电流互不影响。

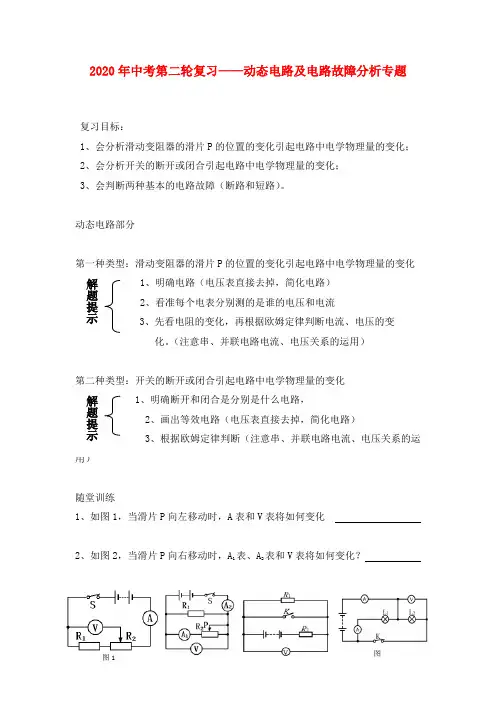

2020年中考物理第二轮复习 动态电路及电路故障分析专题
2020年中考第二轮复习——动态电路及电路故障分析专题复习目标：1、会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；2、会分析开关的断开或闭合引起电路中电学物理量的变化；3、会判断两种基本的电路故障（断路和短路）。
动态电路部分第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1、明确电路（电压表直接去掉，简化电路）2、看准每个电表分别测的是谁的电压和电流3、先看电阻的变化，再根据欧姆定律判断电流、电压的变化。
（注意串、并联电路电流、电压关系的运用）第二种类型：开关的断开或闭合引起电路中电学物理量的变化1、明确断开和闭合是分别是什么电路，2、画出等效电路（电压表直接去掉，简化电路）3、根据欧姆定律判断（注意串、并联电路电流、电压关系的运用）随堂训练1、如图1，当滑片P向左移动时，A表和V表将如何变化2、如图2，当滑片P向右移动时，A1表、A2表和V表将如何变化？图1解题提示解题提示图3、在如图3所示的电路中，当开关K断开时，电阻R1与R2是________联连接的。
开关K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。
4、在图4中，灯泡L1和灯泡L2是______联连接的。
当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。
电路故障部分电路故障：主要判断断路和短路两种情况课堂训练1、在图5中，当开关 K闭合后，两只小灯泡发光，电压表示数为4V。
过了2min，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_____________________。
2、图6所示的电路中，电源电压为6伏。
当开关K闭合时，只有一只灯泡发光，且电压表V的示数为6伏。
产生这一现象的原因可能是 ( )(A)灯L1短路。
(B)灯L2短路。
(C)灯L1断路。
(D)灯L2断路。
专题13 电路故障和动态电路(解析版)-2020年中考物理压轴题揭秘
专题13电路故障和动态电路【考点1】：电路故障【例1】（2020•常州模拟）如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数。
过一会儿，两灯都不发光。
电流表的示数为零，电压表的示数为电源电压，可能发生的故障是（）A．L l灯丝断了B．L1短路C．L2灯丝断了D．L2短路【答案】C【解析】A如果灯泡L1灯丝断了，整个电路断路，电流表、电压表示数都为零。
不符合题意；B如果灯泡L1短路不能发光，但L2仍然发光。
电流表、电压表示数都增大。
不符合题意；C如果灯泡L2灯丝断了，电路断路，两只灯泡都不亮，电流表示数为零，电压表测量电源电压。
符合题意；D如果灯泡L2短路不能发光，但L1仍然发光。
电流表示数增大，电压表相当于与导线并联示数减小为零。
不符合题意。
故选：C。
【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力，电路故障分短路和开路两种情况，平时做实验时试一试，多总结、提高分析能力。
【变式1-1】（2020•南岗区模拟）晓彤在进行电学实验探究时，连接的电路如图所示，闭合开关后，灯泡不亮，他用电压表进行电路故障检测，测试结果如表所示，则电路中的故障可能是（）电压表接入点A F C D E F电压表示数有示数无示数有示数A．开关开路B．开关短路C．滑动变阻器开路D．灯泡开路【答案】C【解析】A、若开关开路，则电压表接在EF两端时，电压表与电源两极之间是断开的，电压表无示数，与题意不相符，故A错误；B、若开关短路，灯泡始终是亮的，与题意不相符，故B错误。
C、若滑动变阻器开路，则电压表接到AF和EF之间时，电压表接在电源的两端，测量的是电源电压，由于电路中无电流，所以灯不亮；当电压表接在CD间时，电压表不能与电源连通，则电压表无示数，符合题意，故C正确。
D、若灯泡开路，则电压表接到AF、CD之间时，电压表测电源电压，有示数；电压表接在EF之间时，电压表与电源两极之间是断开的，电压表无示数，与题意不相符，故D错误。
2020中考物理压轴专题：电路故障分析(含答案)
2020中考物理压轴专题：电路故障分析（含答案）1.如图1所示电路中,闭合开关后发现L1和L2均不发光,电流表无示数。
为了找出故障原因,小华用电压表进行检测,发现ab间电压为0,ac间电压为3 V,bc间电压为3 V。
则电路故障可能是()图1A.L1断路B.L1短路C.L2断路D.L2短路2.如图2所示电路,电源电压为12 V,闭合开关S,移动滑动变阻器的滑片P,小灯泡始终不亮,电流表示数为零,电压表示数为12 V,则电路发生的故障可能是()图2A.开关接触不良B.电流表断路C.滑动变阻器断路D.小灯泡断路3.如图3所示是小明同学测定小灯泡电阻的电路图,当闭合开关S时,发现灯L不亮,电流表、电压表均无示数。
若电路故障出现在灯L和滑动变阻器R中的一处,则下列判断正确的是()图3A.灯L短路B.灯L断路C.滑动变阻器R短路D.滑动变阻器R断路4.在如图4所示的电路中,闭合开关S后,小灯泡不发光,但电流表、电压表指针均有偏转,则电路可能发生的故障是()图4A.小灯泡被短路B.小灯泡灯丝断了C.小灯泡与灯座接触不良D.小灯泡实际功率比额定功率小得多5.小明按如图5所示的电路进行实验探究,两个灯的规格相同。
当开关S闭合时,其中一个灯亮,一个灯不亮,电压表有示数,则故障原因可能是()图5A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路6.如图6所示的电路中,当开关S闭合时,两灯均正常发光。
使用中发现两灯突然全部熄灭,电流表无示数,电压表示数增大,则故障可能是()图6A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路7.在如图7所示的电路中,电源电压保持不变,闭合开关S,电路正常工作。
一段时间后,发现两个电表的示数都变大,则出现这种故障的原因可能是()图7A.R1短路B.R1断路C.R2短路D.R2断路8.如图8所示的电路中,电源电压保持不变,闭合开关S,电路正常工作。
一段时间后,发现电路中至少有一个电表的示数变大,故障发生在电阻R1、R2上,其他元件仍保持完好。
专题13 电路初探(原卷版)
专题13电路初探（原卷版）一．实验探究题（共20小题）1．同学们做“探究并联电路的电流规律”的实验，用两节干电池串联做电源，连接了如图甲所示电路。
（1）电路连接时开关应，否则图甲电路连接完最后一根导线时会出现（选填“L1”或“L2”）不亮，电流表（选填“有”或“无”）示数。
（2）若只改动甲图电路中一根导线就能使两灯并联，并且电流表测干路电流，请在要移接的导线上打上“×”号，并画出改动后的导线。
（3）为更方便地测出两支路的电流，小明找来一个单刀双掷开关，设计了如图乙所示的电路，当开关S接a时，电流表可测通过（选填“L1”或“L2”）的电流；那么当开关S接b时，请判断电流表能否正常测量通过另一条支路的电流，并说明理由：。
2．在探究并联电路电流规律的实验中，图甲是实验的电路图。
实验次数A处的电流I/A B处的电流I B/A C处的电流I C/AA1 0.10 0.12 0.222 0.22 0.24 0.463 0.26 0.30 0.56（1）连接电路时，开关必须；（2）电流表应（填“串联”或“并联”）在被测电路中。
若要测量干路中的电流，则电流表应接在甲图中的点。
（3）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙表示，原因是；在排除故障后，电流表的示数如图丙所示，则电流表的示数为A。
（4）排除故障后，他用电流表分别在A、B、C三处测得电流表数据如表格，比较下表表数据，可以初步得出结论，并联电路中干路的电流等于。
（5）在实验中可以采用换用不同规格小灯泡的方法改变A、B、C处电流的大小从而进行多次实验：多次测量的目的是。
3．小张和小赵按照课本要求“探究并联电路中电流规律”，他们设计的电路如图甲所示。
（1）在连接电路的过程中开关应该；（2）为了防止损坏电流表，在事先不能估计电流大小的情况下，应先进行，小张闭合开关时，发现所使用的电流表指针向零刻度线的左侧偏转，原因可能是；（3）在实验过程中他们连接了如图乙所示的电路，闭合开关后，观察到灯L2（选填“发光”或“不发光”）；（4）请在图乙上只改动一根导线，使L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器.（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）；（5）他们采用了以下两种方法多次完成实验；方法一：改变电源电压。
2020中考物理压轴专题：动态电路分析(含答案)
2020中考物理压轴专题：动态电路分析（含答案）一、串联电路1.如图1所示,电源电压不变,闭合开关S,当滑动变阻器的滑片P向左移动时,请回答下列问题:(1)去表看电路,复杂电路可分别画出等效电路图,电路中的电流有条路径,电阻R、R1的连接方式是。
图1(2)判断电表的测量对象:串联不用分析电流表,各处电流都相等,重点分析电压表,电压表测量两端的电压(并联法)。
(3)判断滑动变阻器滑片P移动时相关物理量的变化情况:电源电压不变,滑片P向左移动时→R接入电路的阻值→电路中的总阻值→电流表的示数→电阻R1两端的电压→电压表V的示数。
电压表的示数与电流表的示数的比值(实质是滑动变阻器连入电路中的阻值);电压表示数的变化量与电流表示数的变化量的比值(实质是定值电阻R1的阻值)。
(均选填“变大”“变小”或“不变”)【规律总结】滑片移动引起的串联电路动态分析:首先确定电阻的变化,根据电源电压不变,确定串联电路电流的变化,再根据串联电路电阻分压(电阻大分得的电压就大),确定定值电阻及滑动变阻器两端电压的变化,根据电功、电功率的公式确定电功、电功率的变化,如图2所示。
(先电流后电压、先整体后部分)滑片的移动方向R滑的变化电路中电流I的变化定值电阻两端电压U定的变化滑动变阻器两端电压U滑的变化图22.如图3所示电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P从a端向b端滑动时,电流表A示数,电压表V1示数,电压表V2示数,电压表V1示数与电流表A示数的比值,电压表V2示数与电流表A示数的比值,电路消耗的总功率。
(均选填“变大”“变小”或“不变”)二、并联电路3.如图4所示,电源电压不变,闭合开关S,当滑动变阻器的滑片P向左移动时,请回答下列问题:(灯丝电阻不随温度变化)图4(1)去表看电路,复杂电路可分别画出等效电路图,电路中的电流有条路径,电阻R、灯泡L的连接方式是。
(2)判断电表的测量对象:并联电路不分析电压表,各支路电压相等且等于电源电压。
2020-2021中考物理电路类问题-经典压轴题含详细答案
一、初中物理电路类问题1．某银行金库大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机工作从而把大门打开．下图中符合这一要求的电路图是A．B．C．D．【答案】A【解析】A 两个钥匙是串联的，只要都闭合时，电路才接通，只闭合一个是断路．符合题意B 开关是并联的，只要闭合一个开关，电路就接通，电动机就工作了，不符合要求C 只闭合钥匙1的开关，电路就接通了，两开光都闭合了，就短路了，不符合要求D 只能用钥匙1来控制电动机工作，钥匙2只要闭合，电路就短路了，不符合要求2．定值电阻R1标有“10Ω 2A”，R2标有“20Ω 1.5A”的字样。
则以下说法正确的是（）A．若将两只电阻串联使用，则允许通过电阻的最大电流为2AB．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45VC．若将两只电阻并联使用，则干路允许通过的电流最大值是3AD．若将两只电阻并联使用，电路允许的总电功率最大值是60W【答案】BCD【解析】【分析】【详解】A．定值电阻R1允许通过的最大电流为2A，R2允许通过的最大电流为1.5A，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A，故A错误；B．由A解析知，允许通过电阻的最大电流为1.5A，根据I=UR可得加在它们两端总电压的最大值为U大=I R⨯大总=1.5A⨯(10Ω+20Ω)=45V故B正确；C．由定值电阻1R、2R的铭牌可知，加在它们两端的最大电压分别为1U =11I R ⨯=2A ⨯10Ω=20V ，2U =22I R ⨯=1.5A ⨯20Ω=30V根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V ，则通过定值电阻1R 的电流为2A ，通过定值电阻2R 的电流为'2I =12U R =20V 20Ω=1A 干路允许通过的电流最大值为 I 并大=2A+1A=3A故C 正确；D ．若将两只电阻并联使用，电路允许的总电功率最大值为P 大=1U I 并大=20V ⨯3A=60W故D 正确。
2020-2021中考物理——家庭电路故障压轴题专题复习及答案解析
一、初中物理家庭电路故障的分析问题1．如图所示的是一个电热器电路。
电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（）校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A．开关断路，指示灯短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．指示灯断路，开关短路【答案】A【解析】【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；综合分析，断路的元件是开关，短路的元件是指示灯。
故选A。
2．小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯L不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，则电路的（）A．火线断路B．零线断路C．灯泡断路D．灯泡短路【答案】B【解析】【分析】【详解】A．若火线断路，则所有点均与火线断开连接，试电笔应测试每个点时都不发光，故A不符合题意；B．若零线断路，则闭合开关后，灯泡无法与火线、零线形成闭合回路，灯泡不发光，各点均与火线连接，则用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，故B符合题意；C．若灯泡断路，闭合开关后，a、d两点与火线断开连接，测电笔测试时不发光，故C不符合题意；D．若灯泡短路，闭合开关后，火线与零线直接相连，灯泡不发光，测电笔测试d点不发光，故D不符合题意。
中考物理专题复习电学动态电路及电路故障分析试题(共4页)
动态电路及电路故障(gùzhàng)分析(以题串点)复习尝试一、复习目的：1、会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；2、会分析开关的断开或者闭合引起电路中电学物理量的变化；3、会判断两种根本的电路故障〔断路和短路〕。
二、知识归纳：1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越〔多或者少〕；并联电路是分流电路，在并联电路中，电阻越大的分的电流越〔多或者少〕。
2、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变〔大或者小〕；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变〔大或者小〕。
3、有公式I=U/R得，当电压不变时，电阻越大，电流就越〔大或者小〕；有公式U=IR得，通过电阻的电流越大，它两端的电压也越〔大或者小〕；4、是断路；短路。
5、电流表的特点是电阻很〔大或者小〕，通常相当于，电压表的特点是电阻很〔大或者小〕，通常相当于。
三、典型例题动态电路局部第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化〔一〕．串联电路中滑动变阻器的滑片P的位置的变化引起的变化例1.如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右挪动时，请你判断A表和V表的变化。
针对性练习:〔2〕如图3，当滑片P向左挪动时，A表和V表将如何变化〔3〕在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右挪动时〔〕(A)电流表示数变大，灯变暗。
(B)电流表示数变小，灯变亮。
(C)电压表示数不变，灯变亮。
(D)电压表示数不变，灯变暗。
〔二〕、并联电路中滑动变阻器的滑片P的位置的变化引起的变化例2.如图6，当滑片P向右挪动时，A1表、A2表和V表将如何变化？图1 图3图4图7图6图8针对性练习(liànxí):如图7，当滑片P向右挪动时，A1表、A2表和V表将如何变化？第二种类型：开关的断开或者闭合引起电路中电学物理量的变化〔三〕、串联电路中开关的断开或者闭合引起的变化例3.在如图8所示的电路中，将开关K闭合，那么电流表的示数将______，电压表的示数将________(均填“变大〞、“变小〞或者“不变〞)。
