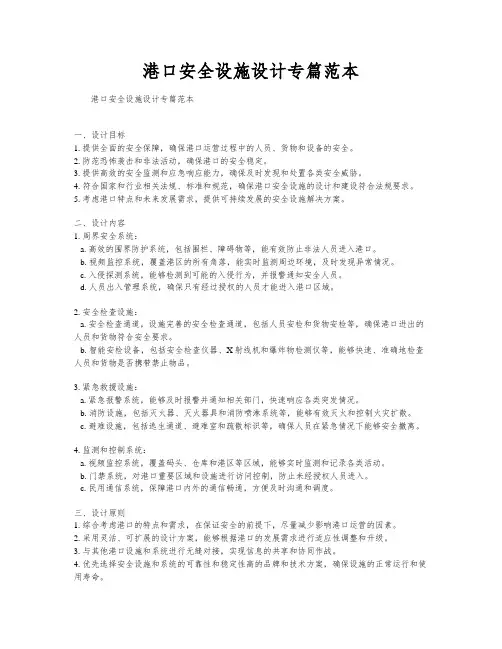

港口安全设施设计专篇范本
港口安全设施设计专篇范本港口安全设施设计专篇范本一、设计目标1. 提供全面的安全保障，确保港口运营过程中的人员、货物和设备的安全。
2. 防范恐怖袭击和非法活动，确保港口的安全稳定。
3. 提供高效的安全监测和应急响应能力，确保及时发现和处置各类安全威胁。
4. 符合国家和行业相关法规、标准和规范，确保港口安全设施的设计和建设符合法规要求。
5. 考虑港口特点和未来发展需求，提供可持续发展的安全设施解决方案。
二、设计内容1. 周界安全系统：a. 高效的围界防护系统，包括围栏、障碍物等，能有效防止非法人员进入港口。
b. 视频监控系统，覆盖港区的所有角落，能实时监测周边环境，及时发现异常情况。
c. 入侵探测系统，能够检测到可能的入侵行为，并报警通知安全人员。
d. 人员出入管理系统，确保只有经过授权的人员才能进入港口区域。
2. 安全检查设施：a. 安全检查通道，设施完善的安全检查通道，包括人员安检和货物安检等，确保港口进出的人员和货物符合安全要求。
b. 智能安检设备，包括安全检查仪器、X射线机和爆炸物检测仪等，能够快速、准确地检查人员和货物是否携带禁止物品。
3. 紧急救援设施：a. 紧急报警系统，能够及时报警并通知相关部门，快速响应各类突发情况。
b. 消防设施，包括灭火器、灭火器具和消防喷淋系统等，能够有效灭火和控制火灾扩散。
c. 避难设施，包括逃生通道、避难室和疏散标识等，确保人员在紧急情况下能够安全撤离。
4. 监测和控制系统：a. 视频监控系统，覆盖码头、仓库和港区等区域，能够实时监测和记录各类活动。
b. 门禁系统，对港口重要区域和设施进行访问控制，防止未经授权人员进入。
c. 民用通信系统，保障港口内外的通信畅通，方便及时沟通和调度。
三、设计原则1. 综合考虑港口的特点和需求，在保证安全的前提下，尽量减少影响港口运营的因素。
2. 采用灵活、可扩展的设计方案，能够根据港口的发展需求进行适应性调整和升级。
3. 与其他港口设施和系统进行无缝对接，实现信息的共享和协同作战。
三一 安全设施设计专篇
三一安全设施设计专篇随着社会的不断发展，安全问题日益受到人们的关注。
在建筑设计中，安全设施的设置是至关重要的一环。
本文将从三个方面介绍三一安全设施设计的相关内容，以帮助读者更好地了解和应用安全设施设计。
一、三一安全设施设计的重要性安全设施设计是建筑设计中不可或缺的一部分。
它直接关系到建筑物的安全性和使用效果。
一个良好的安全设施设计可以有效预防事故的发生，保护人们的生命财产安全。
三一公司在安全设施设计方面经验丰富，注重细节，追求卓越，为用户提供高品质的安全设施服务。
二、三一安全设施设计的要点1. 灭火系统设计：在建筑物中设置合适的灭火系统是保障安全的重要措施之一。
三一公司根据建筑物的特点和使用需求，设计出科学合理的灭火系统。
该系统包括火灾报警器、灭火器、消防栓等，能够及时发现火灾并采取措施进行灭火，保障人员安全。
2. 紧急疏散通道设计：在建筑物内设置合理的紧急疏散通道是保障人员生命安全的重要手段。
三一公司根据建筑物的平面布局和使用功能，设计出合理的疏散通道。
通道的宽度、通道标识、紧急出口等都需要符合相关的安全规范，确保在紧急情况下人员能够迅速疏散。
3. 安全监控系统设计：安全监控系统是建筑物安全设施中的重要组成部分。
三一公司根据建筑物的规模和使用需求，设计出完善的安全监控系统。
该系统包括闭路电视监控、入侵报警、门禁系统等，能够及时监测和防范各类安全威胁，提高建筑物的安全性。
三、三一安全设施设计的应用范围三一公司的安全设施设计服务适用于各类建筑物，包括商业综合体、办公楼、住宅小区、工业厂房等。
无论是大型还是小型建筑物，三一公司都能根据实际情况提供专业的安全设施设计方案。
同时，三一公司与众多建筑设计单位合作，为各类项目提供优质的安全设施设计服务。
四、三一安全设施设计的优势1. 丰富的经验：三一公司在安全设施设计领域有着丰富的经验和专业知识，能够根据不同的需求提供个性化的设计方案。
2. 先进的技术：三一公司始终关注行业的最新技术和发展趋势，不断引进先进的设备和技术，为客户提供高效可靠的安全设施设计服务。
安全设施设计专篇审查意见
安全设施设计专篇审查意见哎呀，安全设施的设计可真是个大事儿呀。
说到这个，大家心里都明白，安全无小事，绝对是金科玉律。
你想想，咱们平常走在路上，坐在办公室里，或者是在家里，安全设施就像是无形的保护罩，把我们包裹得严严实实的。
那这次审查的意见，咱们就来聊聊，轻松一点，毕竟谁都希望听得懂、听得进嘛。
安全设施的选材可真得讲究，得保证坚固耐用。
咱们可不想看到墙壁上的护栏一碰就垮，这可不是盖房子，弄得不结实可就得了大事儿。
记得有一次，我去朋友家，那个护栏居然摇摇欲坠，心里瞬间凉了半截。
安全设施得用得住，这样大家才能踏实啊，对吧？要不然，像是“竹篮打水一场空”，辛辛苦苦设计了个花里胡哨的，可最后却没法用，真是让人心碎。
再说了，安全设施的布局也是个大问题。
我们不能让它像拼图一样，拼得稀巴烂。
试想一下，要是疏散通道设计得像迷宫，大家在危机时刻一片慌乱，肯定会让人捏把汗。
比如说，消防通道要是拐弯抹角，能让人走出花样来，那可真是让人哭笑不得了。
想象一下，有人一边跑一边想：“我这是在逃命还是在参加障碍赛啊？”安全设计可不能让人有这样的感觉，必须清晰明了。
再谈谈安全标识，哎呀，标识一定得醒目，色彩得鲜艳。
大伙儿在紧急情况下可没有时间细细琢磨，要是标识隐蔽得跟个特工一样，那可真是糟心。
像红色的警告标志，简直就是提醒人“快走开！”的标配。
可你们要是看见那种模糊不清的标志，恨不得把它扔进大海里，真是让人无奈。
不如换个简单明了的“走这边”的指示，大家一看就明白，心里踏实。
然后，咱们还得说说安全设施的维护。
这可不比买了新衣服就能高枕无忧，得常常检查，像照顾小宝宝一样。
别等到设备坏了，才后悔莫及。
“亡羊补牢，未为迟也”，这可是老祖宗的智慧，不能不听。
想想那些经常有人忽略的消防器材，经过几年尘封，连个灰尘都能让你愁眉苦脸。
定期检查，保证这些设施时刻处于最佳状态，这可不是件小事儿。
对了，培训也是一个不容忽视的环节。
咱们的员工得明白安全设施的使用，不能像瞎子摸象，糊里糊涂的。
安全设施设计专篇主要内容
安全设施设计主要内容1建设项目概况1。
1建设项目内部基本情况1.1.1项目的主要技术、工艺和同类项目水平对比情况1.1.2项目所在的地理位置、用地面积和生产或储存规模1.1。
3建设项目的主要原辅助材料和品种的名称、数量1.1.4建设项目的工艺流程1。
1。
5主要装置和设施的布局以及上下游生产装置的关系1。
1.6建设项目配套和辅助工程的名称、能力1。
1.7建设项目的主要设备情况1。
2建设项目外部基本情况1。
2.1项目所在地的自然情况1。
2。
2建设项目投入生产或者使用后可能出现最严重事故的波及范围1。
2。
3重大危险源与相关场所的安全间距2建设项目涉及的危险有害因素和危险有害程度2.1危险有害因素2.1.1危险物质的分析2.1.2建设项目可能出现火灾、爆炸、中毒、灼烫事故的危险有害因素2。
1.3可能出现其它作业人员伤亡的危害因素2。
1.4主要设备的危险有害因素分析2.2危险有害程度2。
2.1固有危险程度2.2。
2风险程度2.2.3发生火灾爆炸事故后可能产生污水数量的分析3建设项目设立安全评价报告中的安全对策和建议采纳情况说明3.1评价报告中采纳情况3.2不采纳情况说明4设计中采取的安全设施和措施4.1总平面布置的安全措施4。
2建筑设计中采取的安全措施4。
3工艺设计4。
3。
1主要工艺生产装置设计中采取的安全措施4。
3.2各主要装置关键控制点4。
4重点监控的危险工艺4.4.1危险化工艺的确定4.4.2重点监控的工艺参数4。
4。
3安全控制方式4。
4。
4紧急停车系统4。
5自动化控制4.5。
1装置的自动化控制系统4.5.2电信设施4.6供电设施4。
6.1负荷等级及供电可靠性4.6。
2全厂供电方案及供电系统、电缆敷设等4.6.3爆炸危险区域划分及防雷防静电4.7消防设施4.8特种设备4。
9职业安全设施4。
10安全设施一览表4。
10。
1预防事故的安全设施4.10。
2控制事故的安全设施4。
10.3减少和消除事故影响的安全设施5事故预防及应急救援措施5.1应急救援组织或应急救援人员的设置或配备情况5.2消防队伍的依托或建设情况5。
安全设施设计专篇(最新版)
目录1 设计依据 (1)1.1 设计依据的法律、法规 (1)1.2 设计采用的主要技术规范、规程、标准 (1)1.3 设计合同 (2)1.4 其它相关资料 (3)2 建设项目概况 (4)2.1 项目的建设单位、生产规模、产品方案、建设性质、地理位置、工程占地面积、设计范围及分工 (4)2.2 建设项目的主要工艺技术及与国内或国外同类项目技术对比情况 (5)2.3 项目涉及的主要原辅材料和产品名称及最大储量 (5)2.4 项目的工艺流程、主要装置和设施的布局及其上下游生产装置的关系 (6)2.5 项目配套公用和辅助工程或设施的名称、能力（或负荷） (7)2.6 项目装置的主要设备表 (7)2.7 项目外部依托条件或设施 (8)2.8建设项目所在地自然条件 (8)2.9 项目所在地的周边情况 (8)3 建设项目过程危险源及危险和有害因素分析 (11)3.1 物料危险性分析 (11)3.2 建设项目工艺过程可能导致泄漏、爆炸、火灾、中毒事故的危险源 (13)3.3 建设项目可能造成作业人员伤亡的其他危险和有害因素 (13)3.4 建设项目涉及的危险源及危险和有害因素存在的主要作业场所 (14)3.5 装置或单元的火灾危险性分类和爆炸危险区域划分 (20)3.6 危险化学品重大危险源辨识 (20)3.7 重点监管的危险化工工艺分析 (22)3.8项目的固有危险程度分析 (22)4 设计采用的安全设施 (26)4.1 工艺系统 (25)4.2 总平面布置 (26)4.3 设备及管道 (30)4.4 电气及仪表 (31)4.5 自控系统 (34)4.6 建、构筑物 (34)4.7 其他防范措施 (37)4.8事故应急措施及安全管理机构 (40)5 结论和建议 (50)5.1 结论 (50)5.2 建议 (52)6 附件 (55)6.1 主要安全设施一览表 (55)6.2 专篇附图 (56)非常用的术语、符号和代号说明1 危险化学品具有毒害、腐蚀、爆炸、燃烧、助燃等性质，对人体、设施、环境具有危害的剧毒化学品及其他化学品。
安全设施设计专篇说明
安全设施设计专篇说明为认真贯彻“安全第一' 预防为主' 综合治理”的方针，落实《中华人民共和国安全生产法》（国家主席令【2014】第13号）、《建设项目安全设施“三同时”监督管理办法》（国家安监总局令第36号）（国家安监总局令第77号，部分修改）、《山西省安全生产监督管理局关于加强和规范全省冶金等工贸行业建设项目安全设施“三同时”监管工作的通知》（晋安监发〔2015〕268号）的要求，建设项目在设计过程中，必须同时进行安全设施设计，进一步增强安全生产保障能力，提高建设项目的本质安全水平，保障员工的安全健康，满足安全生产的需求。
受山西华腾能源科技有限公司委托，对燃气设备制造项目进行安全设施设计。
以下为设施设计专篇情况说明。
1基础依据《山西省发展和改革委员会关于山西华腾燃气设备有限责任公司燃气设备制造项目核准的批复》（晋发改备案【2014 ] 38号），山西省发展和改革委员，2014年3月11日。
《山西华腾燃气设备有限责任公司燃气设备制造项目可行性研究报告》,中国市政工程华北设计研究总院有限公司，2014年6月20 Ho《山西华腾能源科技有限公司燃气设备制造项目安全生产条件与设施综合分析报告》（大同恒安安全评价有限责任公司）2018年2月。
2服务方案1.组成专项设计小组，进行分项细化服务。
前期调研负责资料收集'现场勘察。
2•进行安全设施设计：建设项目潜在的危险、有害因素和危险、有害程度及周边环境安全分析；建筑及场地布置分析、重大危险源分析及检测监控；工艺、技术和设备、设施的先进性和可靠性分析；安全生产管理人员配备要求与从业人员教育培训要求；安全预评价报告中的安全对策及建议采纳情况分析；预期效果以及存在的问题和安全对策措施及建议。
3•编制安全设施设计专篇，在此过程中，根据专篇初稿，进一步向企业收集所缺资料，进行内部审核，确认专篇的专业和严谨。
与安监部门、企业、专家沟通确定评审会议时间、流程等相关事宜并组织专家评审。
选矿厂安全设施设计专篇
选矿厂安全设施设计专篇选矿厂作为矿业生产的重要环节，安全设施的设计至关重要。
本文将从选矿厂安全设施的必要性、设计原则以及具体设施的选择等方面进行探讨。
一、选矿厂安全设施的必要性选矿厂是对矿石进行分选和提纯的工厂，工作环境复杂，存在着各种潜在的安全风险。
因此，选矿厂的安全设施设计至关重要。
首先，安全设施能够有效预防和控制事故的发生，保护工作人员的生命安全。
其次，安全设施能够降低事故发生后的损失和影响，保护生产设备和财产的安全。
最后，安全设施的存在还能提高工作人员的安全意识和责任意识，促进工作的规范和有序进行。
二、选矿厂安全设施设计的原则1.综合性原则：选矿厂安全设施的设计应考虑到各种可能出现的安全风险，综合考虑各方面因素，保证整体安全性。
2.预防性原则：选矿厂安全设施的设计应以预防事故的发生为主要目标，通过合理布局、合理设置设施等手段，减少事故的发生概率。
3.可行性原则：选矿厂安全设施的设计应符合实际情况，考虑到技术、经济等方面的可行性，确保设计方案的可操作性和可维护性。
4.灵活性原则：选矿厂安全设施的设计应具备一定的灵活性，能够适应生产工艺的调整和变化，确保设施的有效性和适用性。
三、选矿厂安全设施的具体选择1.防火设施：选矿厂内常使用各种易燃易爆物质，因此应设置灭火器、消防栓等设施，以防止火灾事故的发生。
2.通风设施：选矿厂内常有大量粉尘和有害气体产生，应设置通风设施，确保室内空气质量，防止职业病的发生。
3.照明设施：选矿厂内工作环境复杂，较暗，应设置合适的照明设施，保证工作人员的安全和生产的正常进行。
4.防护设施：选矿厂内存在着各种机械设备和工艺装置，应设置防护设施，如护栏、安全网等，以防止工作人员受到伤害。
5.安全标识：选矿厂内应设置明显的安全标识，包括安全出口、禁止通行标识等，以提醒和警示工作人员注意安全。
选矿厂安全设施的设计是保障生产安全的重要一环。
在设计过程中，应遵循综合性、预防性、可行性和灵活性等原则，选择合适的防火、通风、照明、防护设施，并设置明显的安全标识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽巴精化（）高性能颜料项目安全设施设计专篇山东齐鲁石化工程有限公司二○○七年四月编制人员名单编制：刘建国继朱廷凯于海瀛张春燕张春丽阮坤邦栗亮宋砥翟晓群校对：史耕平穆振贵程国娟马振明审核：陆明旭李云忠孙桂娟崔海云郝恩永审定：宋守刚目录一、编制依据 (1)二、建设项目概况 (3)三、建设项目涉及的危险、有害因素和危险、有害程度 (17)四、建设项目设立安全评价报告中的安全对策和建议采纳情况说明 (36)五、采用的安全设施和措施 (48)六、可能出现事故预防及应急救援措施 (53)七、安全管理机构的设置及人员配备 (55)八、安全设施投资概算 (55)九、结论和建议 (55)附图总平面布置Z-1爆炸危险区域划分图D-1一、编制依据1、汽巴精化（）有限公司设计委托书。
2、《危险化学品建设项目安全许可实施办法》（国家安全生产监督管理局8号令）。
3、汽巴精化（）有限公司高性能颜料项目《安全评价报告书》。
4、设计采用的标准和规范石油化工企业设计防火规范（1999年版）GB50160-92建筑设计防火规范GB50016-2006石油化工企业职业安全卫生设计规范及（条文说明）SH3047-93爆炸和火灾危险环境电力装置设计规范及（条文说明）GB50058-92建筑灭火器配置设计规范GB50140-2005石油化工工艺装置设备布置设计通则SH3011－2000采暖通风与空气调节设计规范GB50019-2003自动喷水灭火系统设计规范（2005年局部修订）GB50084-2001建筑抗震设计规范GB50011-2001压缩空气站设计规范GB50029-2003建筑物防雷设计规范（2000年版）GB50057-94建筑结构可靠度设计统一标准GB50068-2001低倍数泡沫灭火系统设计规范(2000年版) GB50151-92建筑内部装修设计防火规范（2001年版）GB50222-95气体灭火系统设计规范GB50370—2005卤代烷1211灭火系统设计规范GBJ110-87建筑地基基础设计规范GB50007-2002混凝土结构设计规范GB50010-2002流体输送用不锈钢无缝钢管GB/T14976-2002工业金属管道设计规范GB50316-2000钢制压力钢器GB150—1998爆炸性气体环境用电气设备通用要求GB3836.1-2000爆炸性气体环境用电气设备隔爆型“d”GB3836.2-2000爆炸性气体环境用电气设备增安型“e”GB3836.3-2000爆炸性气体环境用电气设备本质安全型“i” GB3836.4-2000建筑物电子信息系统防雷技术规范GB50343-2004工业计算机监控系统抗干扰技术规范CECS 81:96石油化工安全仪表系统设计规范SH/T3018—2003石油化工仪表管道线路设计规范SH/T3019-2003石油化工仪表接地设计规范SH/T3081-2003石油化工仪表供电设计规范SH/T3082-2003石油化工分散控制系统设计规范SH/T3092-1999石油化工仪表安装设计规范SH/T3104-2000石油化工自动化仪表选型设计规范SH3005—1999石油化工仪表供气设计规范SH3020—2001石油化工静电接地设计规范SH3097-2000干式电力变压器技术参数和要求GB/T10228-1997电力工程直流电源设备通用技术条件及安全要求GB/T19826-2005自动化柴油发电机组通用技术条件GB12786—91建筑物电气装置第4部分安全防护第42章：热效应保护GB16895×2-1997 国家电气设备安全技术规范GB19517-2004爆炸性气体环境用电气设备第1部分：通用要求GB3836.1-2000第15部分：危险场所电气安装（煤矿除外）GB3836.15-2000电力设施抗震设计规范GB50260—96建筑与建筑群综合布线系统工程设计规范GB/T50311-2000工业循环水冷却设计规范GB/T50102-2003二氧化碳灭火系统设计规范（1999年版）GB50193-93工业与民用电力装置的接地设计规范GBJ65－83石油化工企业职业安全卫生设计规范SH3047-93火灾自动报警系统设计规范GB50116-98石油化工噪声控制设计规范SH/T3146-2004工作场所有害因素职业接触限值GBZ2-2002石油化工采暖通风与空气调节设计规范SH3004-1999建筑照明设计标准GB50034-2004石油化工可燃气体和有毒气体监测报警设计规范SH3063-1999液体石油产品静电安全规程GB13348-92工业企业照明设计标准GB50034-92生产过程安全卫生要求总则GB12801-1991职业性接触毒物危险程度分级GB5044-85工业企业设计卫生标准GBZ1-2002压力容器安全技术监察规程（1999年版）二、建设项目概况（一）概述汽巴精化集团公司是在瑞士及纽约股票市场上市的跨国公司，总部位于瑞士巴赛尔。
公司业务网络遍及全球120多个国家和地区，为全球精细化工工业领域的领先者之一。
公司2005年度的全球销售总额为74亿瑞士法郎(约466亿人民币)，其中中国区域的销售额为5.45亿瑞士法郎(约34亿人民币)，占汽巴精化全球销售额的7.4%。
（二）投资背景和意义汽巴精化集团目前在中国的总投资达3亿多美元。
作为投资性公司，中国汽巴致力于纺织染化、涂料应用、塑料添加剂、水质及纸张处理、家用及个人护理等精细化工领域的投资，并已在中国投资设立了4家分公司和7家生产性合资（作）企业，其中中国汽巴在上海设立的合资企业的投资总额更是达到近9千万美元。
此外，中国汽巴还在中国法律、法规、规章允许范围内从事包括投资经营决策、市场营销服务、资金运作与财务管理、技术支持和研究开发、信息服务、员工培训与管理等一系列经营、管理和服务活动。
汽巴高性能颜料生产项目更是汽巴在此项技术上第一次在发展中国家引进并使用。
为此，汽巴集团近年来多次审慎地在亚洲和中国地区进行有关该技术产品的市场调研和引进，并扩大其高性能化工产品生产能力的可行性研究工作，最终认定南京化工园是适合该项目的理想地点，因为其在技术力量、生产装备和各级政府部门的关系上优于其他地区。
汽巴精化（）有限公司高性能颜料生产项目拟建成：年生产颜料红254（1，4-二酮吡咯并吡咯类）颜料500吨，和年生产中间体200吨（主要为中间体C型：5 氨基-6-甲基-2-苯并咪唑酮）。
化工业界众所周知，高性能颜料项目是一个高技术含量的精细化工项目，它所不同于基础化工的特点是，项目占地面积小，单位产值高，产品的安全性能高，而带来的环境影响也相对较小。
从国家产业政策来看，该高性能颜料项目符合国家鼓励外商投资的产业，详见中华人民共和国国家发展和改革委员会、中华人民共和国共和国商务部（2004）24号《外商投资产业指导目录（2006年修订）》中的鼓励外商投资产业目录中（八）化学原料及化学品制造业之“11. 精细化工…”。
（三）建设单位概况汽巴精化集团公司是在瑞士及纽约股票市场上市的跨国公司，总部位于瑞士巴赛尔。
公司业务网络遍及全球120多个国家和地区，为全球精细化工工业领域的领先者之一。
公司2005年度的全球销售总额为74亿瑞士法郎(约466亿人民币)，其中中国区域的销售额为5.45亿瑞士法郎(约34亿人民币)，占汽巴精化全球销售额的7.4%。
1993年经国家商务部批准，汽巴精化集团在北京设立了其在中国的投资性公司—汽巴精化（中国）（1997年前为汽巴-嘉基（中国），下称“中国汽巴”），注册资本1亿2千万美元，这是在中国最早设立的外商独资投资性公司之一。
鉴于公司业务发展的需要及考虑到上海极具竞争力的投资环境，中国汽巴于2003年6月将其注册地址从北京迁至上海，并于同年7月经上海市外国投资工作委员会认定成为汽巴精化中国地区总部。
（四）项目范围项目范围包括：500吨／年颜料红254（1，4-二酮吡咯并吡咯类），200吨/年中间体C型（5-氨基-6-甲基-2-苯并咪唑酮）生产装置、溶剂回收装置和为生产装置配套设置的原料产品罐区、200Nm3/h空压站、600m3/h循环水系统、冷冻站、污水处理场、变配电室、办公楼、化验室、食堂医务室、等在内的辅助生产设施以及消防系统等消防安全设施。
（五）工艺技术本项目选用汽巴精化公司成熟的工艺技术，项目的建设无技术风险。
本项目工艺流程如下：1、颜料红254工艺流程金属钠与叔戊醇反应生成醇钠和副产物氢气，氢气经放空系统排放。
醇钠加入到丁二酸二异丙酯、对氯苯腈、叔戊醇的混合物中，反应生成颜料红254钠盐。
然后通过与甲醇和水的混合物反应得到颜料红254，过滤反应物料并回收再生叔戊醇，最后通过干燥和研磨得到成品颜料。
工艺路线如下图：废水颜料红254生产工艺流程图2、中间体C生产工艺在密闭反应釜中加入水、尿素、二氨基甲苯，升温至100～120度，反应生成甲苯并咪唑酮，冷却降温至60～70℃，抽掉混有氮气的氨，压滤、水洗，滤饼打浆，悬浮液通过管道研磨机传送至硝化反应釜，加入硫酸(45%)调酸度，将悬浮液加入到硝酸和硫酸的混合物中，保温45～50℃，直至硝化反应结束，虹吸掉酸，最后以水置换，压滤和水洗，得到硝基甲苯并咪唑酮。
硝基甲苯并咪唑酮在加热的氢氧化钠溶液里溶解后传送到氢化反应釜，加入催化剂，在20bar左右加入氢气反应数小时，过滤以去除掉催化剂，产品在整理釜中与硫酸作用沉淀，过滤、水洗得到中间体C（5 氨基－6－甲基－2－苯并咪唑酮）。
工艺路线见下图：回收催化剂中间体C生产工艺流程图3、蒸馏回收车间生产工艺蒸馏回收装置设置在溶剂回收车间内，该装置分为两级蒸馏，生产过程中回收的废溶剂全部收集在粗溶剂储罐内，蒸馏时，废溶剂从粗溶剂储罐T031中通过泵吸入至R25 或R26 预蒸馏釜将水分全部蒸发分离出去，溶剂储存在T041罐中，然后通过蒸馏柱C01 从柱下部回收绝大部分甲醇。
溶剂继续通过蒸馏柱C02 蒸馏，下部馏分为叔戊醇，全部回收到叔戊醇储罐中。
上部馏分主要为异丙醇和少量水分，收集后作为副产品销售给其他单位。
本项目溶剂回收车间设有排气筒，蒸馏回收装置在蒸馏过程中不可避免的有部分溶剂挥发出，属无组织排放。
依据企业提供的溶剂回收蒸馏工艺及相关资料可知，其无组织废气排放量中甲醇的排放量最大，约为溶剂回收量的1％，其它溶剂无组织排放量均小于1％，挥发出有机废气其主要成分为所蒸馏的溶剂和少部分水蒸汽。
蒸馏废水进污水处理系统处理，定期排放的蒸馏残渣收集后作为危废委托处理。
（六）生产规模本项目的产品为高性能有机颜料，生产装置分为两个车间。
DPP车间产品为颜料红254（1，4-二酮吡咯并吡咯类），AMBI车间为HPP中间体（主要为中间体C 型：氨基甲苯并咪唑酮）。
